Daten und Bilder der Röhre: 6CR6

🔎 Beschreibung der Röhre: 6CR6

Name	6CR6
Vergleichsname
Heizspannung (Volt)	6,3
Heizstrom (Ampère)	0,3
Art der Heizung	Indirekt
Röhren mit Sockel	→ Informationen zum Sockel: Miniatur, 7pol. → Liste aller Röhren mit: Miniatur, 7pol.
Zusätzliche Informationen
Letzte Änderung	05.06.2018 20:05:09

🔎 Beschreibung der Systeme für die Röhre: 6CR6

	System 1	System 2
Kathode	1	1
Gitter 1	7
Gitter 2	6
Gitter 3	1
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	5	2
Anode 2
Leuchtschirm
Heizung	3, 4	3, 4
Abschirmung
Funktion	→ Niederfrequenzverstaerker, Pentode	→ Demodulator

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

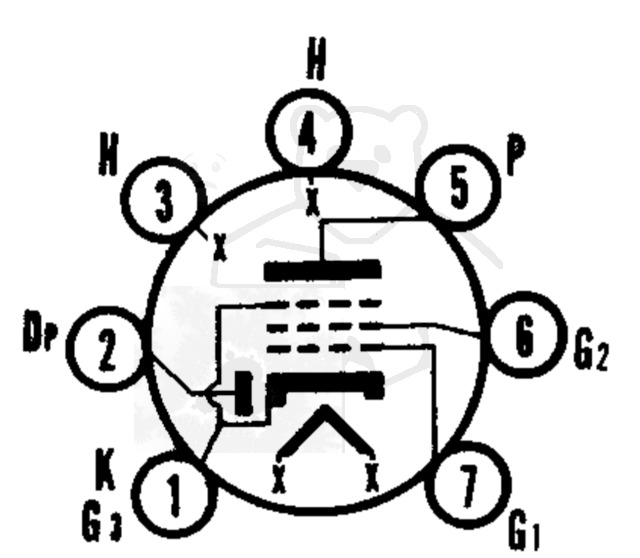

🔎 Sockelschaltung der 6CR6

Bildquelle: Sylvania Datenblatt

🔎 Datenblätter zur Röhre: 6CR6

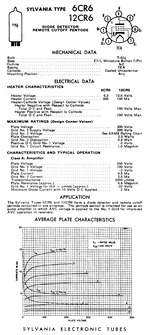

Datenblatt 6CR6 Sylvania Version 1.pdf (110 kB)
Datenblatt 6CR6 Sylvania Version 2.pdf (292 kB)
Datenblatt 6CR6 Tung-Sol [www.tubedata.info].pdf (107 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
