đ Beschreibung der Röhre: 5651 Inventarnummer: 02761
| Name | â 5651 |
| Vergleichsname | â 0G3 â 85A2 AG5209 GD85M/S StR85/10 â STV85/10 |
| Hersteller | â RCA |
| Heizspannung (Volt) | |
| Heizstrom (AmpĂšre) | |
| Art der Heizung | Kaltkathode |
| Röhren mit Sockel | â Informationen zum Sockel: Miniatur, 7pol. â Liste aller Röhren mit: Miniatur, 7pol. |
| Informationen Röhrentyp | Röhre arbeitet mit Krypton-85 FĂŒllung. |
| Informationen | |
| Kenn Nummer | |
| Ătz- Produktionscode | |
| Serien Nummer | |
| Verpackung | Neutrale Verpackung |
| Getestet | |
| Hoheitszeichen | |
| Letzte Ănderung | |
| Lager | S4 |
đ Beschreibung der Systeme fĂŒr die Röhre: 5651
| System 1 | |
| Kathode | 2, 4, 7 |
| Gitter 1 | |
| Gitter 2 | |
| Gitter 3 | |
| Gitter 4 | |
| Gitter 5 | |
| Gitter 6 | |
| Gitter 7 | |
| Anode 1 | 1, 5 |
| Anode 2 | |
| Leuchtschirm | |
| Heizung | |
| Abschirmung | |
| Funktion | â Glimmstabilisator |
Hinweis: Beachten Sie bitte das bei der Benennung und ZÀhlreihenfolge der Stifte, in der Literatur oder DatenblÀtter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.
đ Sockelschaltung der 5651
Bildquelle: Sylvania Datenblatt
đ DatenblĂ€tter zur Röhre: 5651
Datenblatt 5651 RCA [www.tubedata.info].pdf (76 kB)
Datenblatt 5651 Sylvania [www.tubedata.info].pdf (70 kB)
Datenblatt 5651 Tung-Sol [www.tubedata.info].pdf (140 kB)
Datenblatt 5651A RCA [www.tubedata.info].pdf (148 kB)
Datenblatt 5651WA Raytheon.pdf (441 kB)
Datenblatt 5651WA Tung-Sol [www.tubedata.info].pdf (266 kB)
Pruefkarte 5651 - Neuberger RPM370 Roehrenmessgeraet.pdf (193 kB)Hinweis:Alle DatenblĂ€tter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte RĂŒcksprache đš Probleme mit einem Datenblatt klĂ€ren
đ Bilder der Röhre: 5651

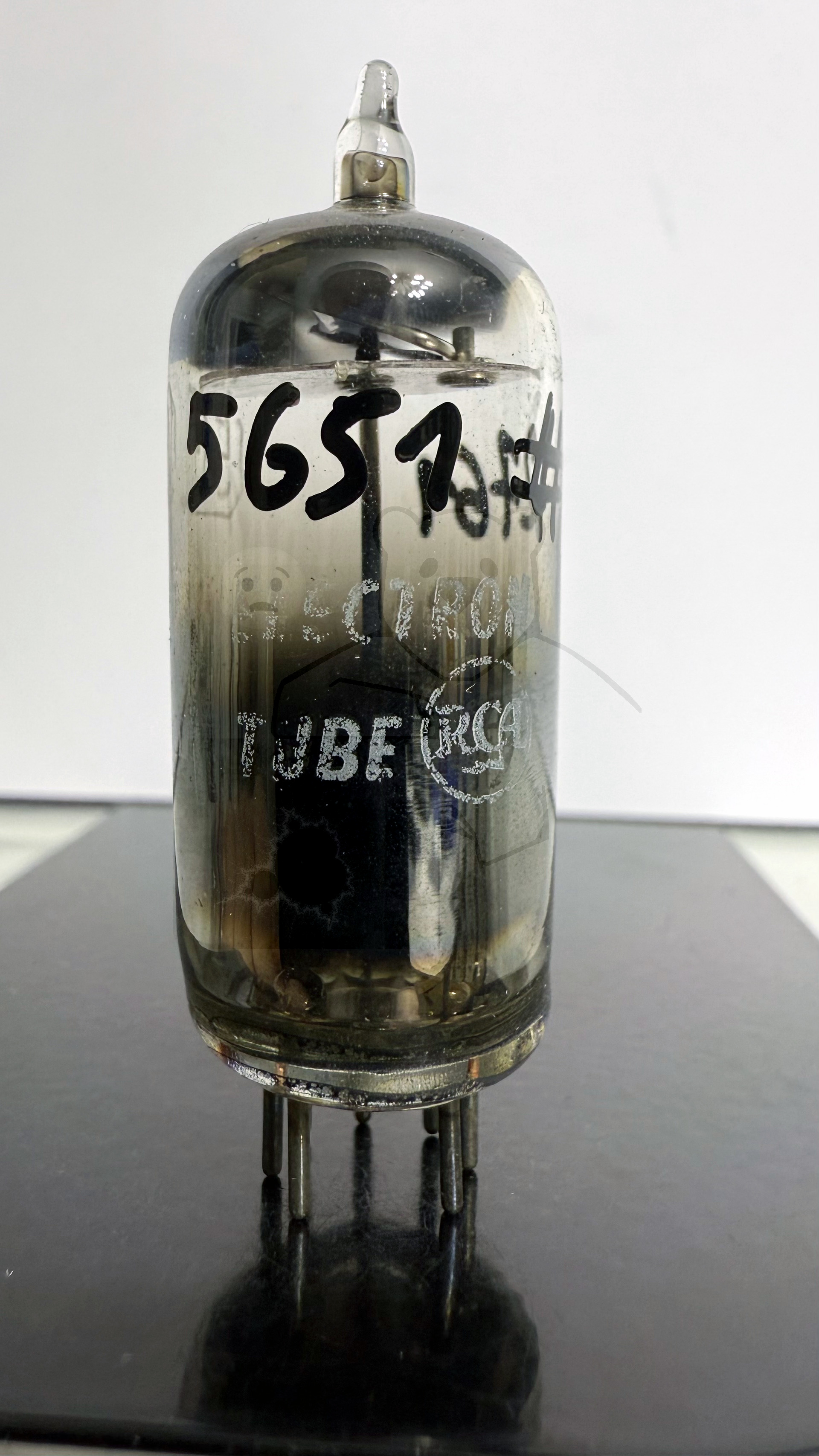

Röhre 5651 #2761 Bild 1
