đ Beschreibung der Röhre: AZ41 Inventarnummer: 00737
| Name | â AZ41 đș Mit Video |
| Vergleichsname | â V41 |
| Hersteller | â Siemens |
| Heizspannung (Volt) | 4 |
| Heizstrom (AmpĂšre) | 0,75 |
| Art der Heizung | Direkt |
| Röhren mit Sockel | â Informationen zum Sockel: Rimlock, 8pol. â Liste aller Röhren mit: Rimlock, 8pol. |
| Informationen Röhrentyp | |
| Informationen | |
| Kenn Nummer | 294 |
| Ătz- Produktionscode | |
| Serien Nummer | 23314 |
| Verpackung | Neutrale Verpackung |
| Getestet | |
| Hoheitszeichen | |
| Letzte Ănderung | |
| Lager | S137b |
đ Beschreibung der Systeme fĂŒr die Röhre: AZ41
| System 1 | |
| Kathode | 7 |
| Gitter 1 | |
| Gitter 2 | |
| Gitter 3 | |
| Gitter 4 | |
| Gitter 5 | |
| Gitter 6 | |
| Gitter 7 | |
| Anode 1 | 2 |
| Anode 2 | 6 |
| Leuchtschirm | |
| Heizung | 7, 8 |
| Abschirmung | |
| Funktion | â Gleichrichter, Zweiweg, Hochvakuum |
Hinweis: Beachten Sie bitte das bei der Benennung und ZÀhlreihenfolge der Stifte, in der Literatur oder DatenblÀtter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.
đ Sockelschaltung der AZ41
Bildquelle: Telefunken Datenblatt
đ YouTube Video zu AZ41
Hinweis: An dieser Stelle war ursprĂŒnglich ein eingebettetes YouTube Video enthalten. Durch die Rechtlichen Grauzonen der EU Datenschutzverordnung (DSGVO) bzw. deren nationaler Umsetzung im Merkel'schen #Neuland, ist dies nicht mehr möglich ohne unnötiges Java-Script und oder nervige Cookie-Banner.
Sie mĂŒssen diesen Link manuell anklicken um dieses Video auf YouTube zu sehen:
âïž https://youtu.be/JO92YAzFPU0 (Durch Anklicken verlassen Sie diese Webseite!)
đ DatenblĂ€tter zur Röhre: AZ41
Datenblatt AZ41 Brimar [www.tubedata.info].pdf (178 kB)
Datenblatt AZ41 Mazda Belvu [www.tubedata.info].pdf (190 kB)
Datenblatt AZ41 Philips.pdf (63 kB)
Datenblatt AZ41 Telefunken Handbuch der Rundfunk Röhren Band 1.pdf (850 kB)
Datenblatt AZ41 Telefunken.pdf (61 kB)
Pruefkarte AZ41 - Funke W19 Roehrenpruefer.pdf (189 kB)
Pruefkarte AZ41 - Neuberger RPM370 Roehrenmessgeraet.pdf (221 kB)Hinweis:Alle DatenblĂ€tter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte RĂŒcksprache đš Probleme mit einem Datenblatt klĂ€ren
đ Bilder der Röhre: AZ41

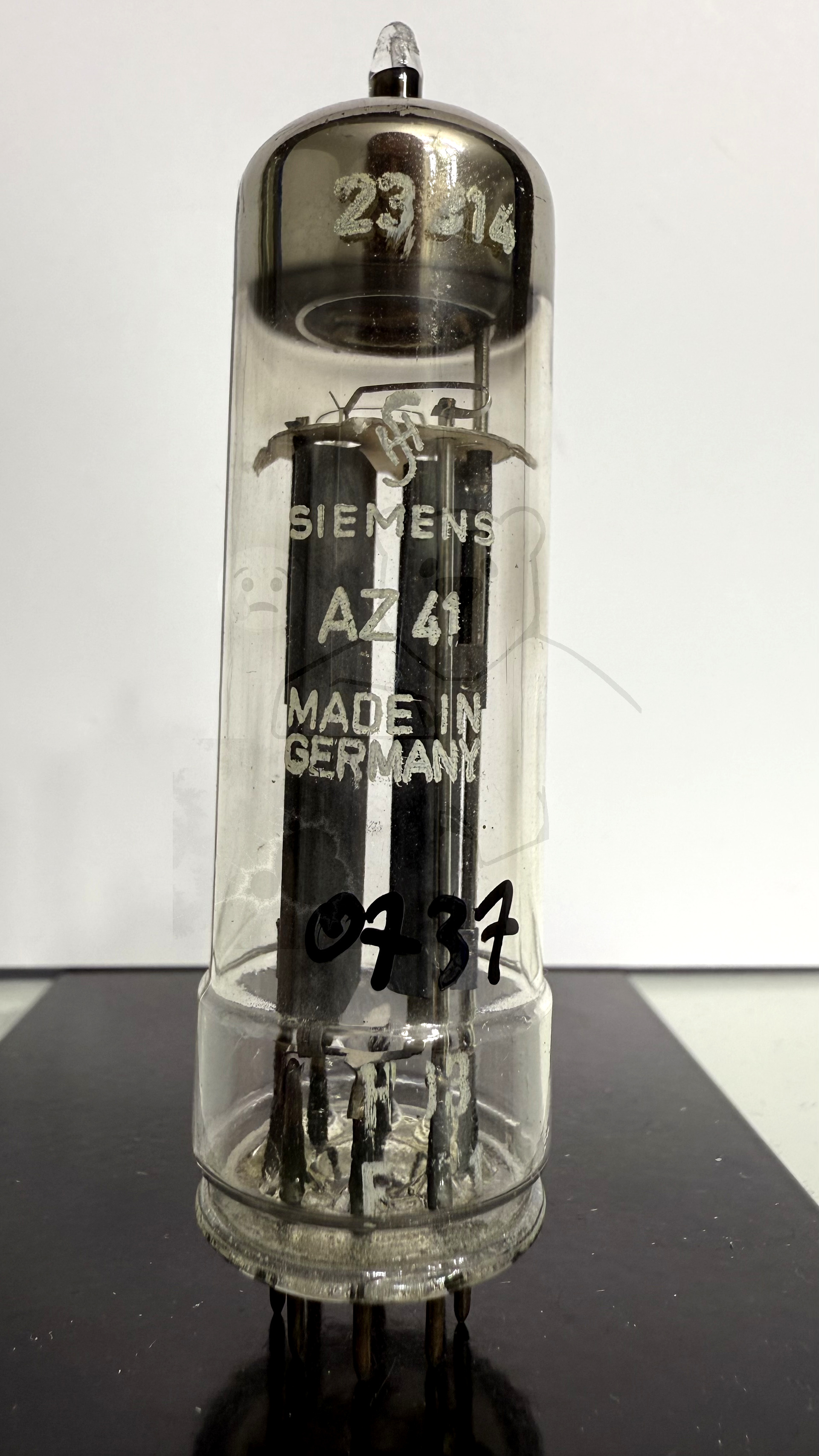

Röhre AZ41 #0737 Bild 1

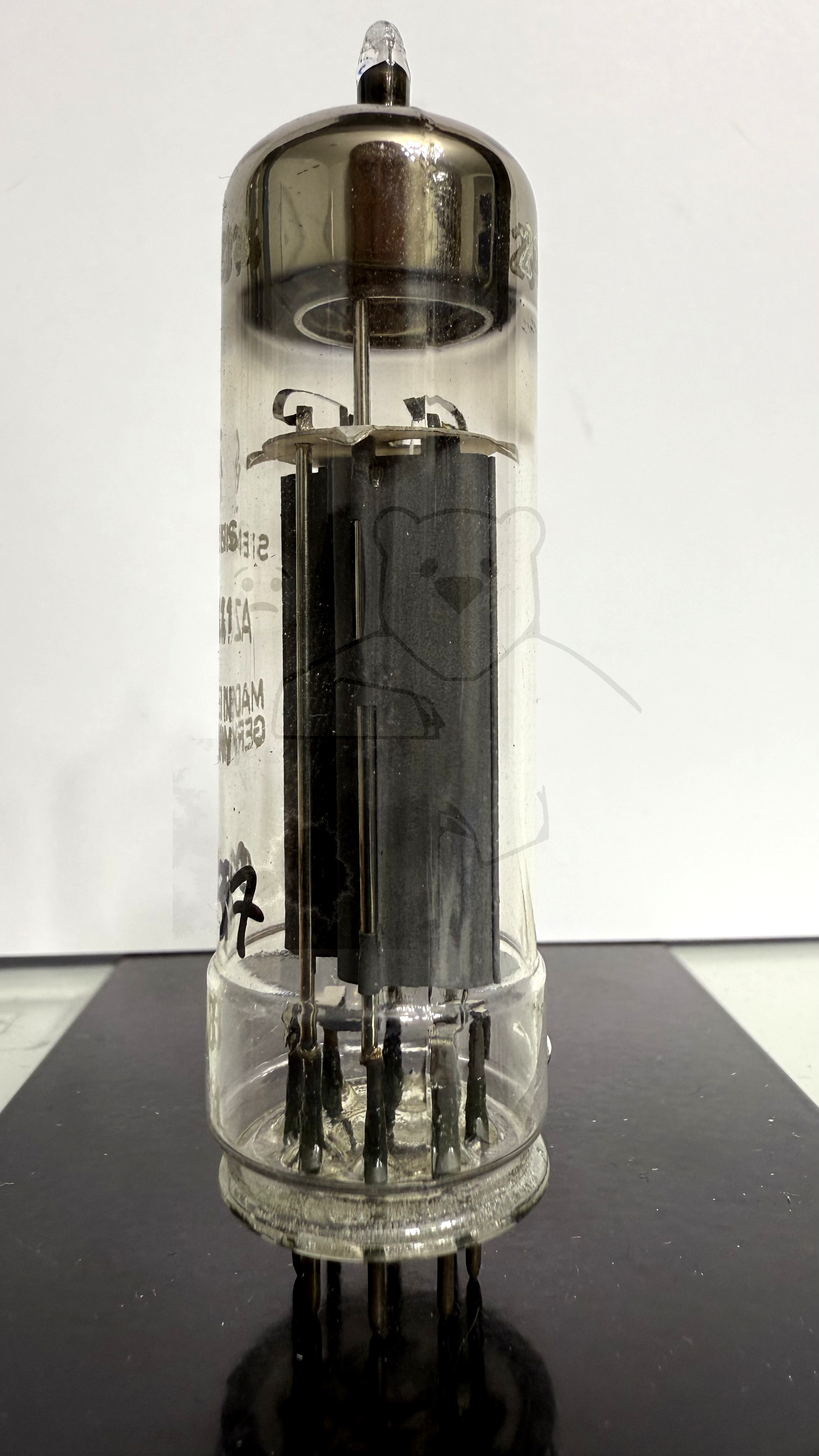

Röhre AZ41 #0737 Bild 2

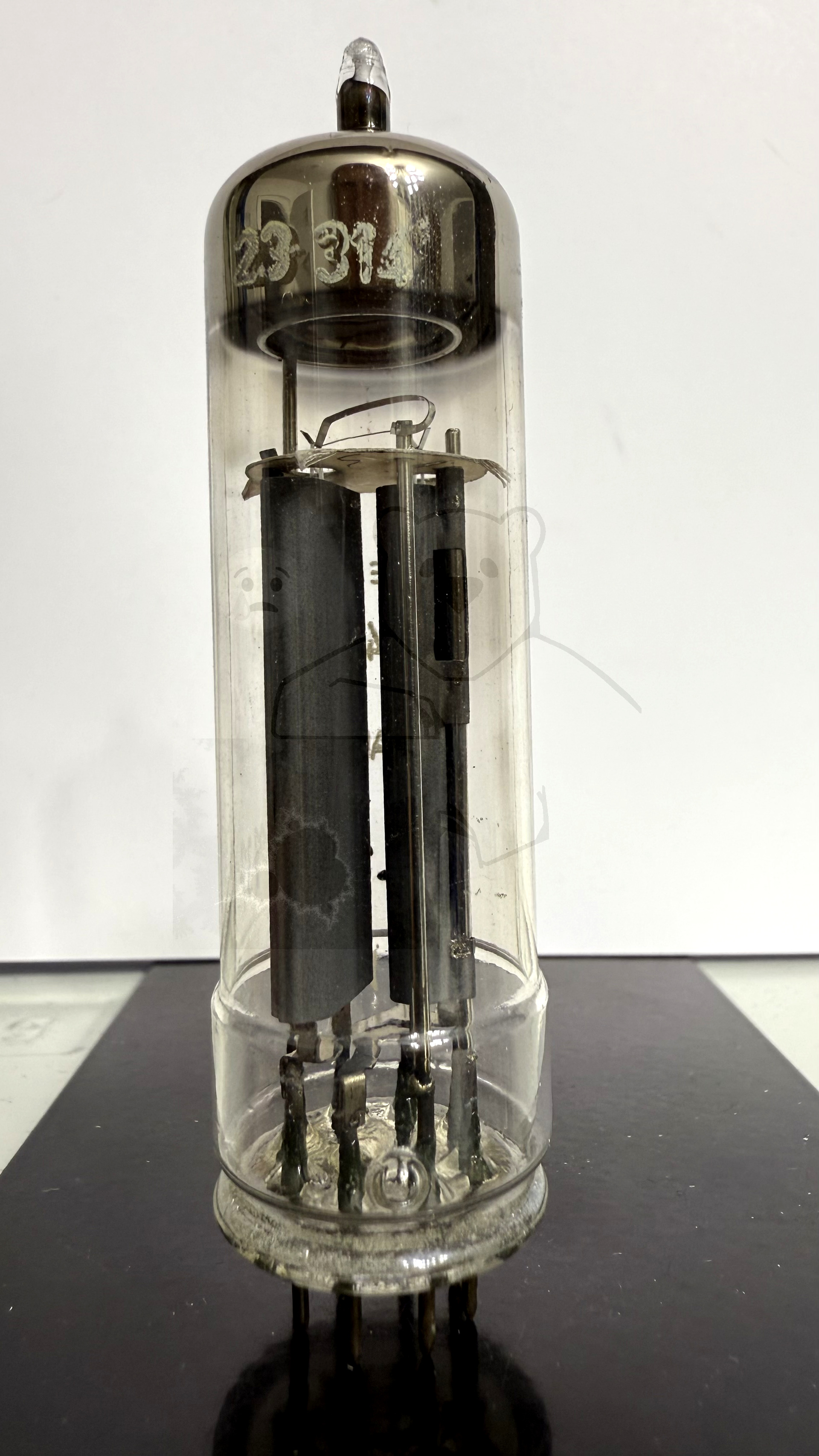

Röhre AZ41 #0737 Bild 3

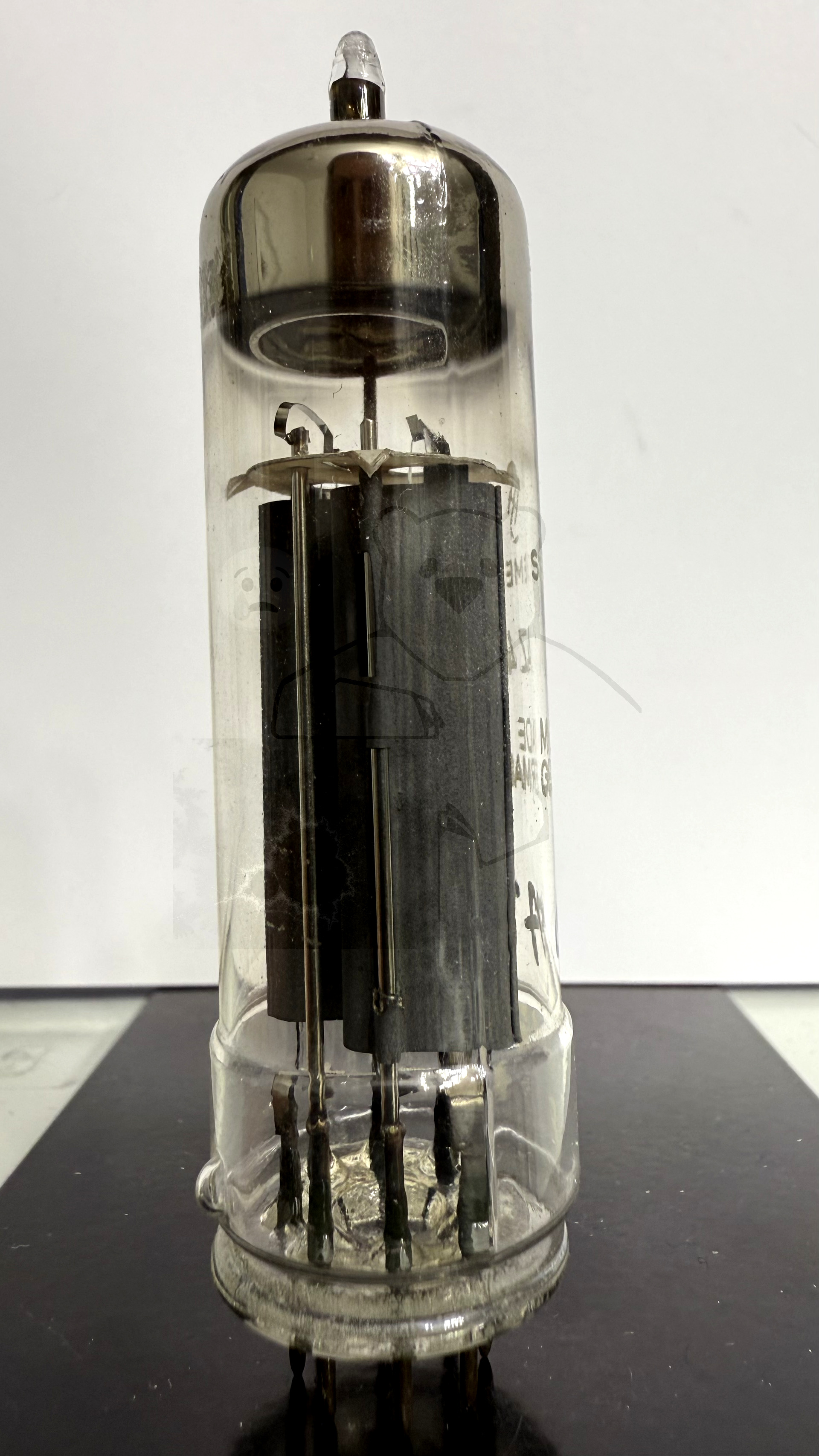

Röhre AZ41 #0737 Bild 4
