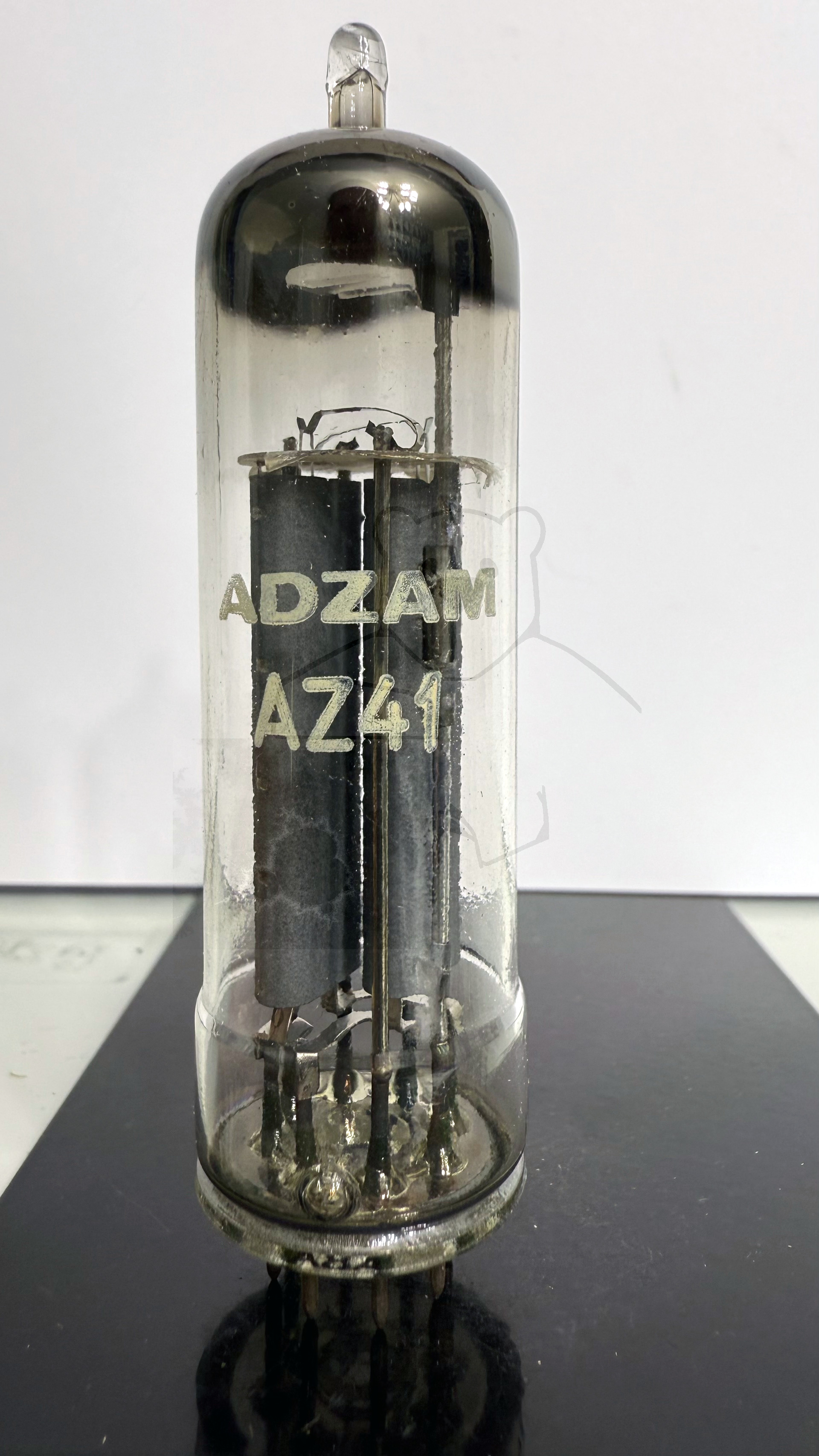

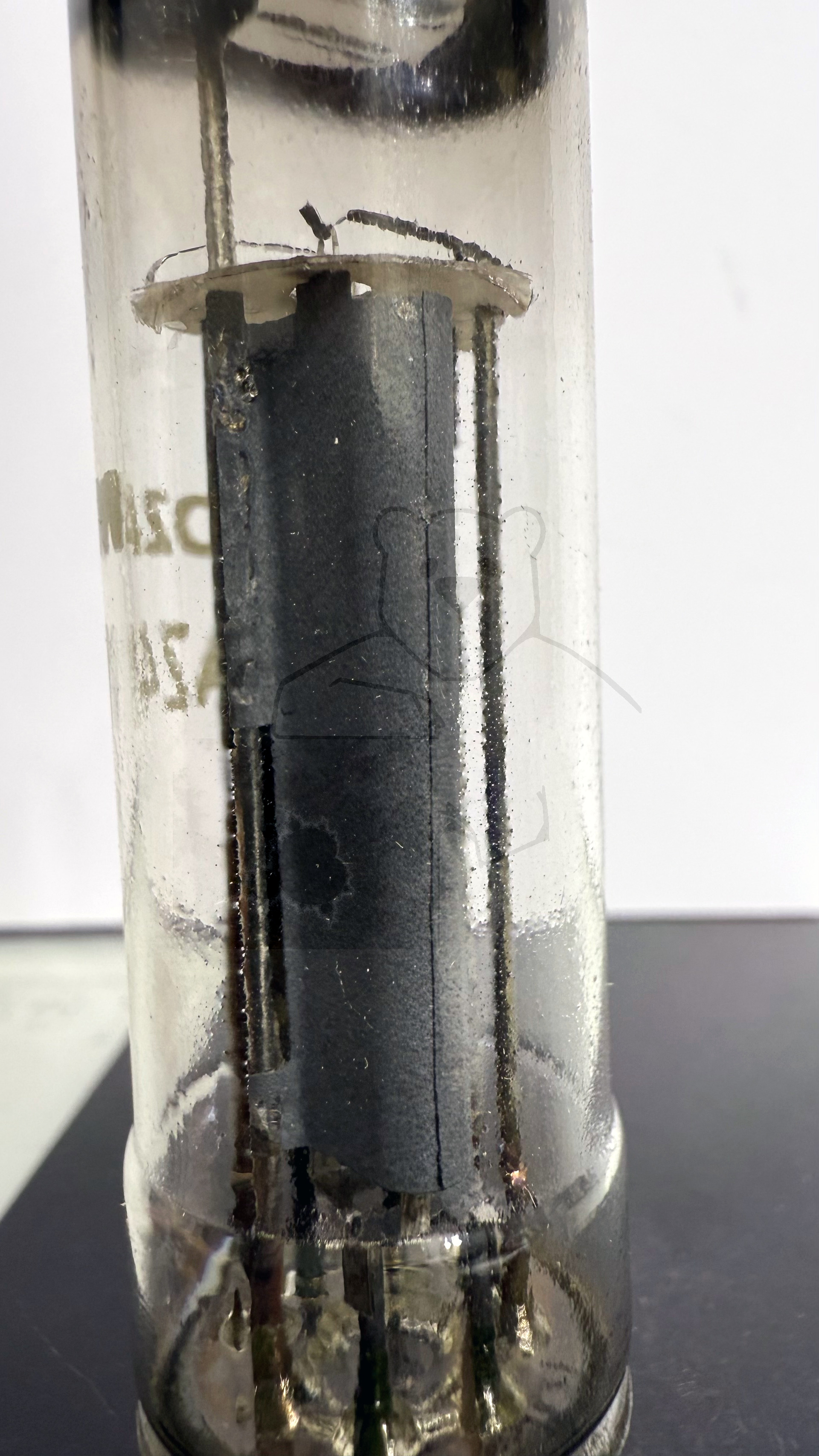

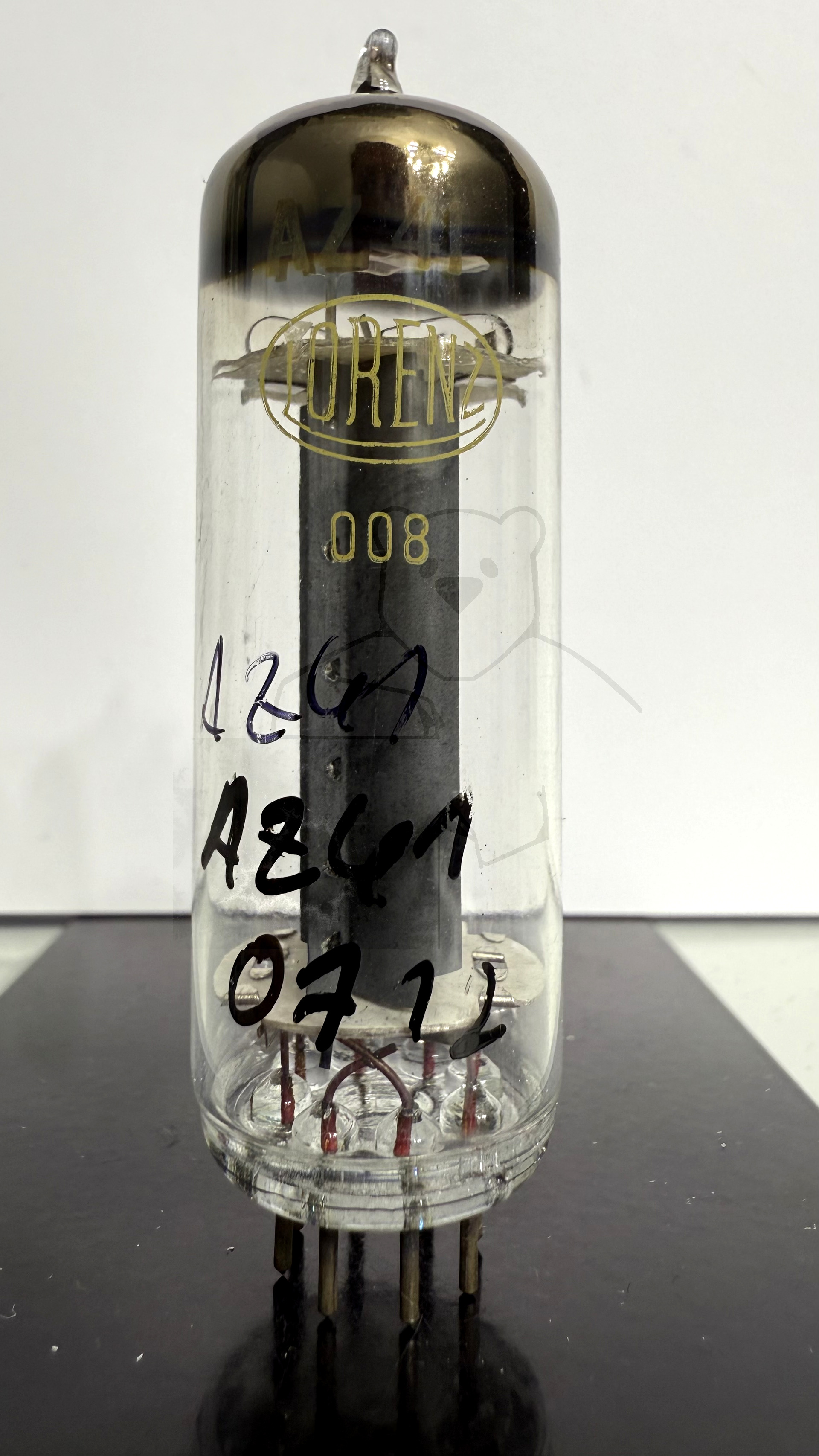

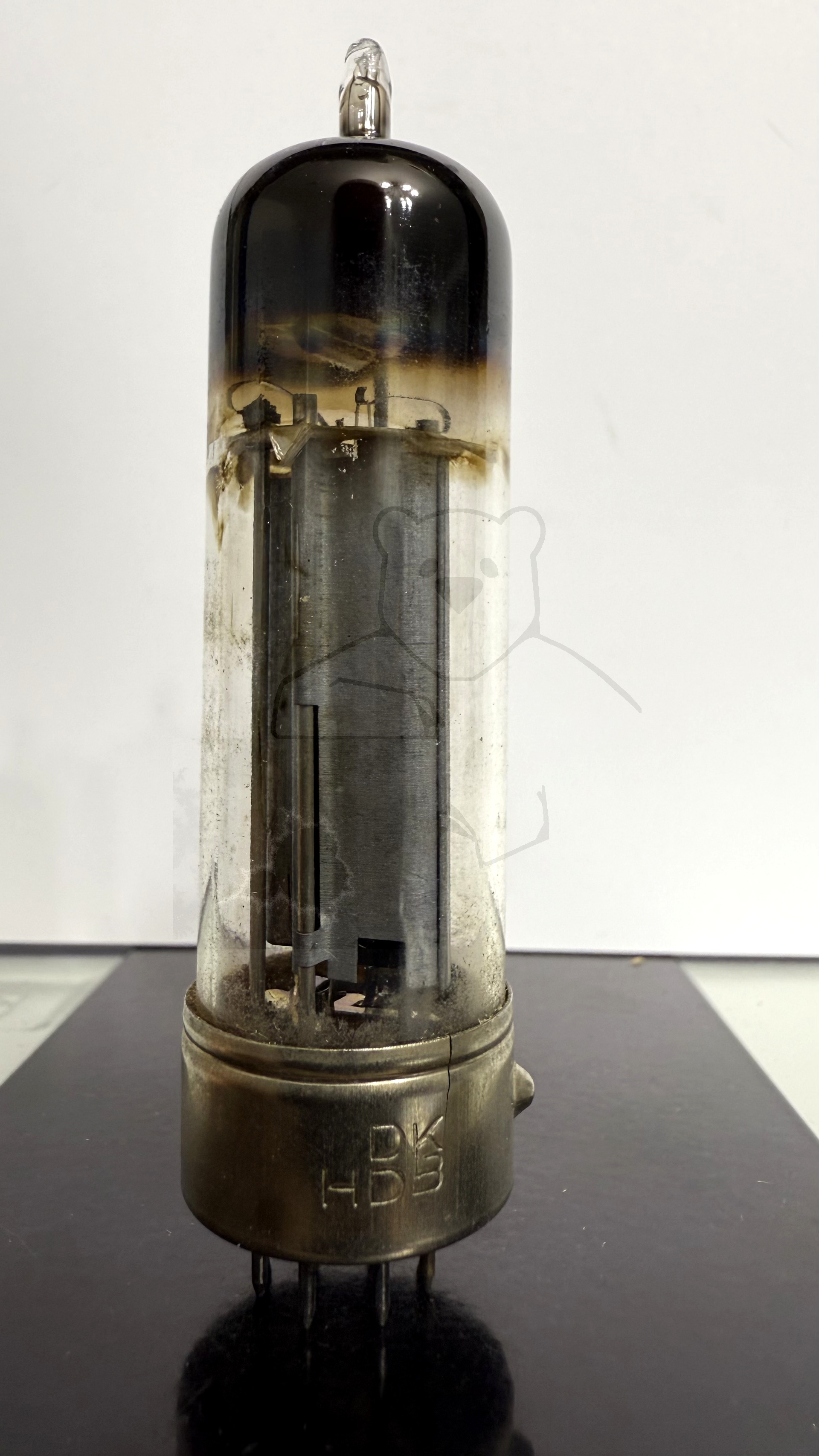

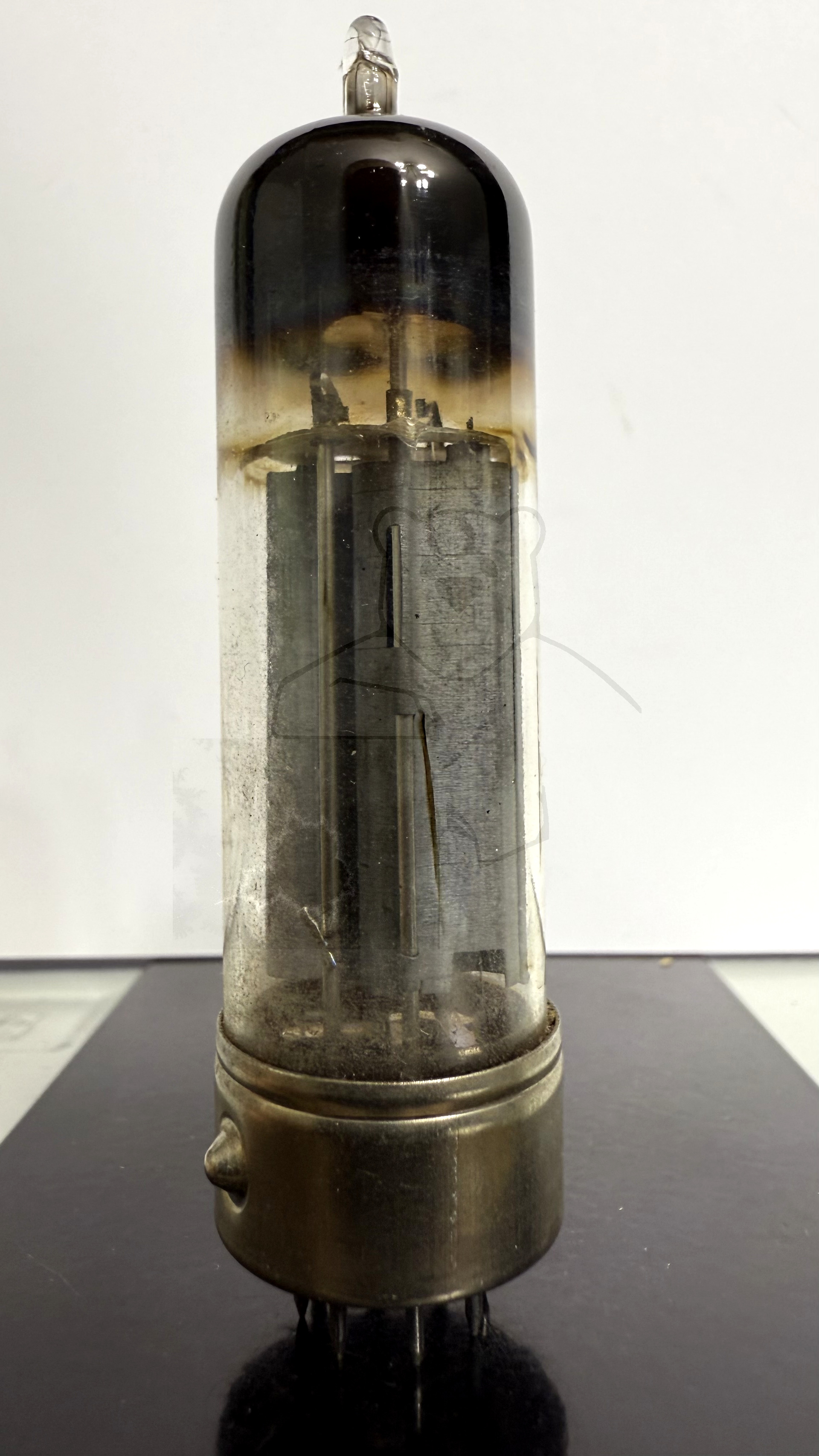

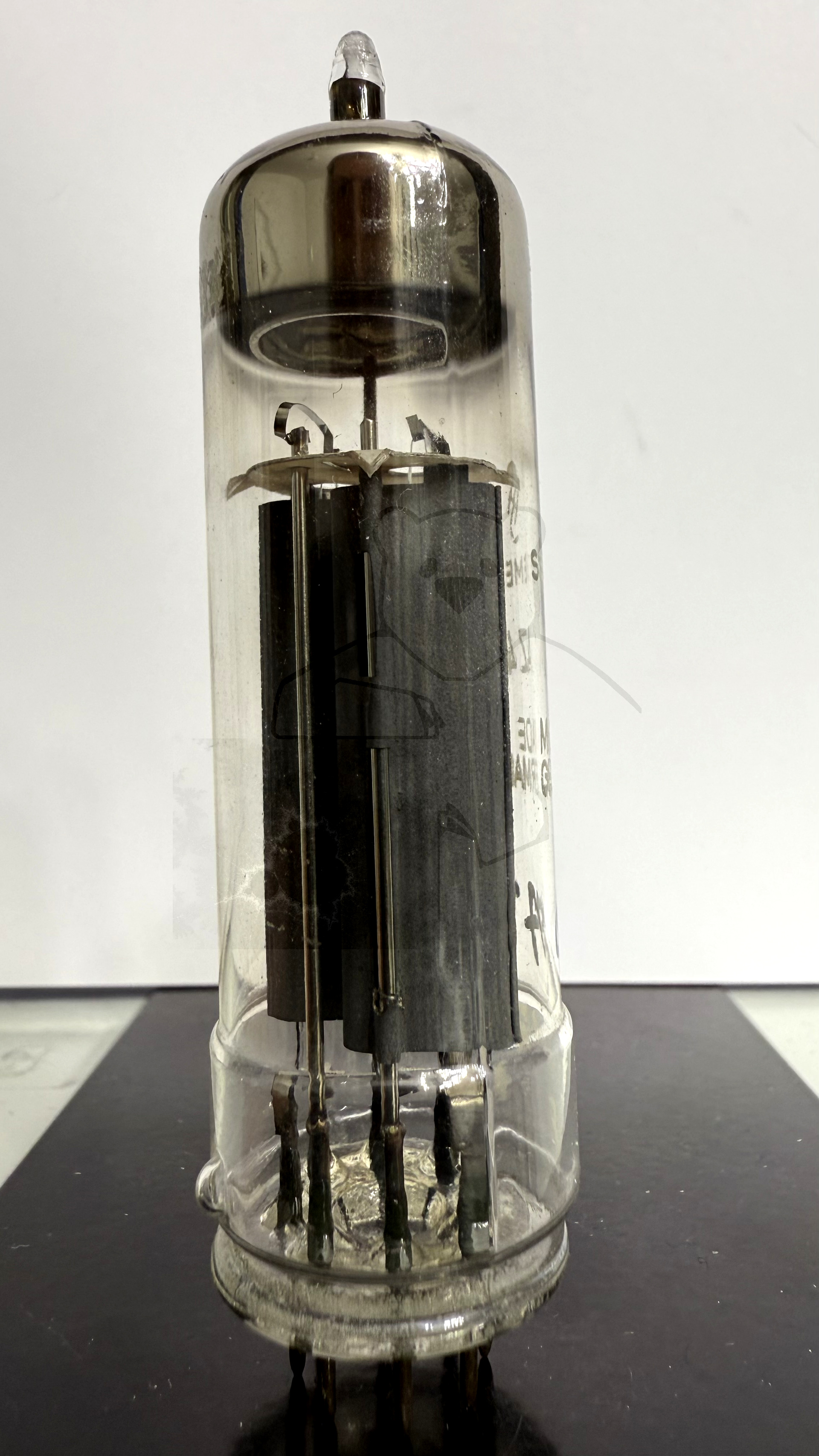

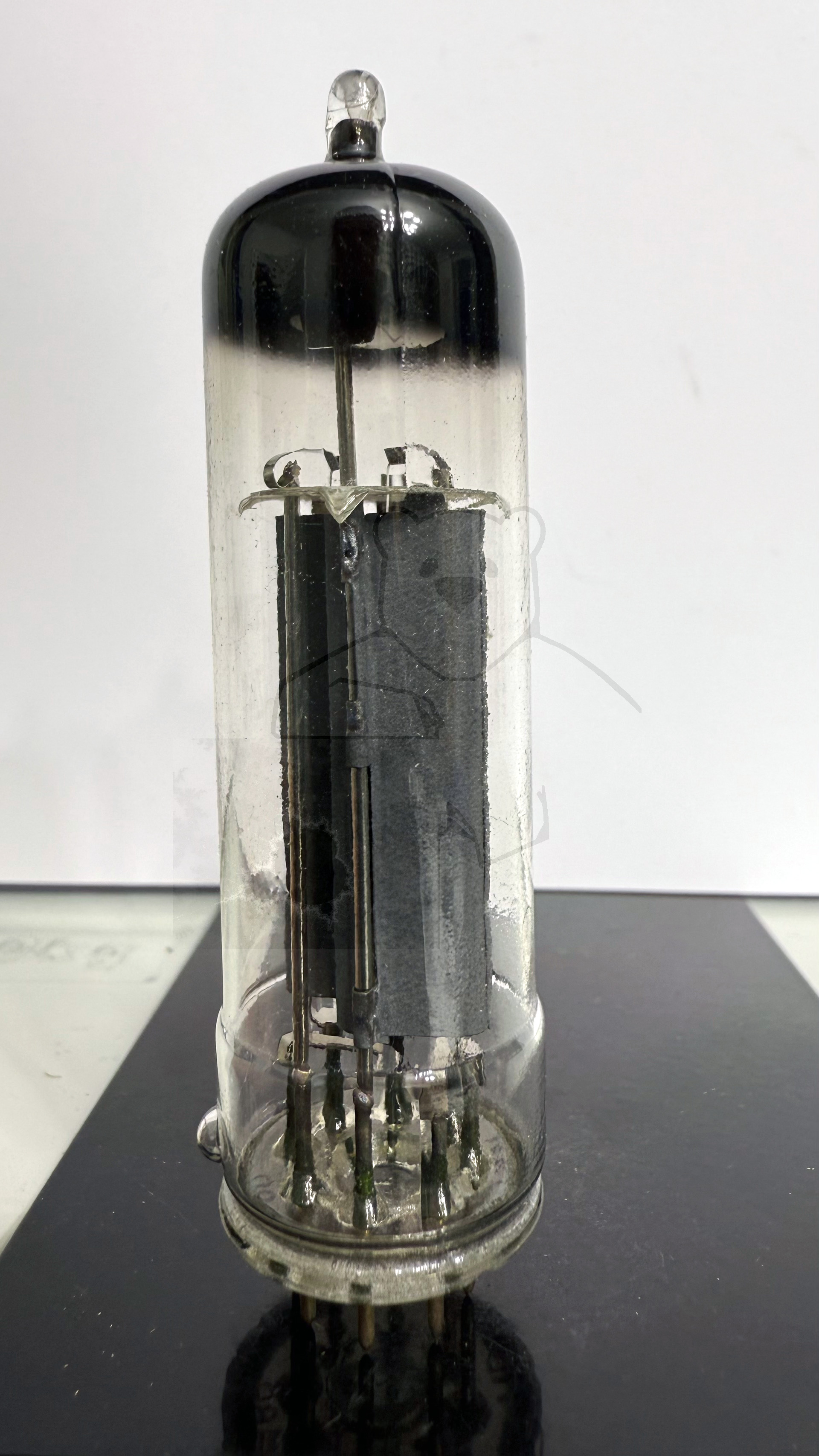

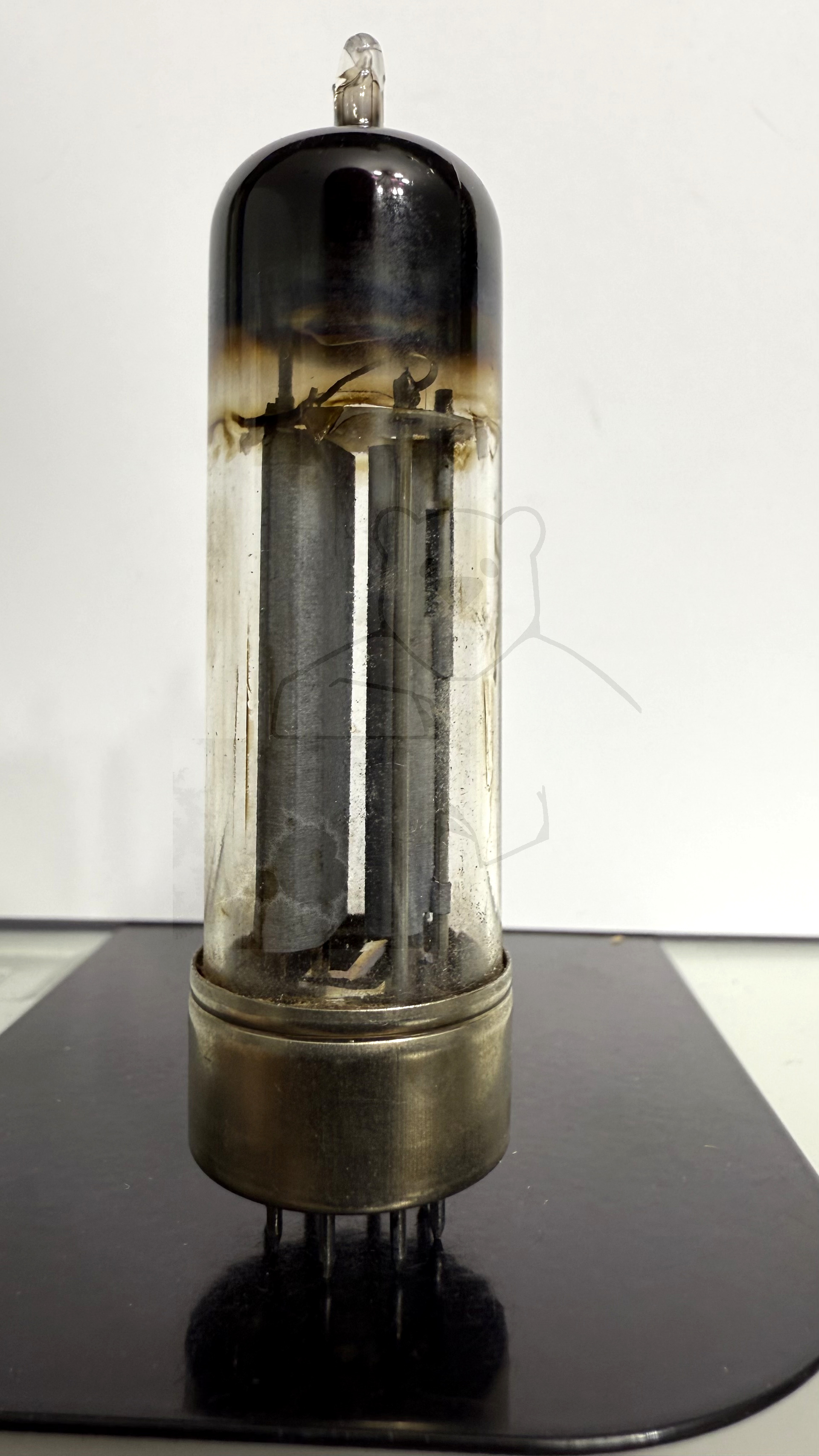

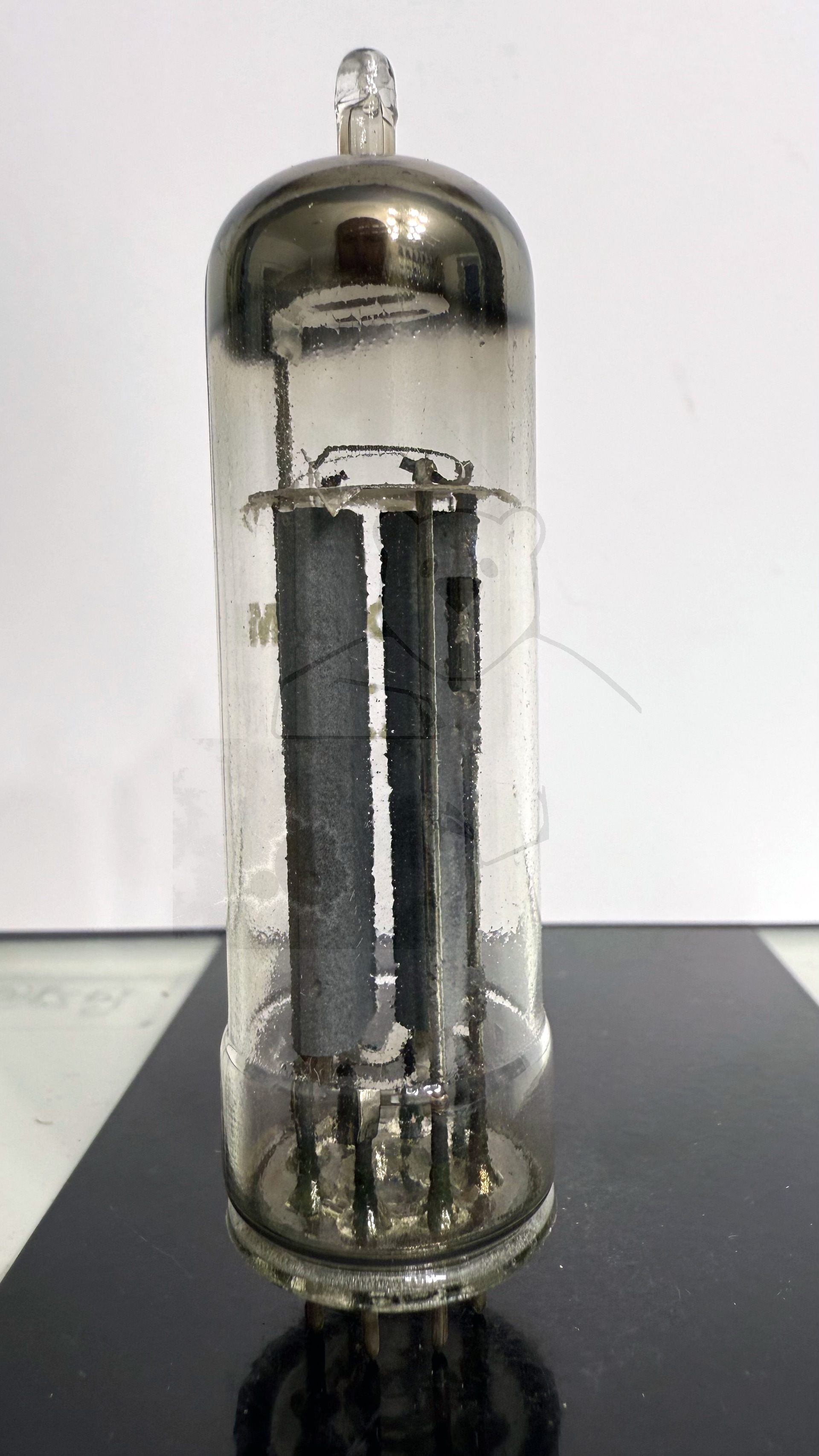

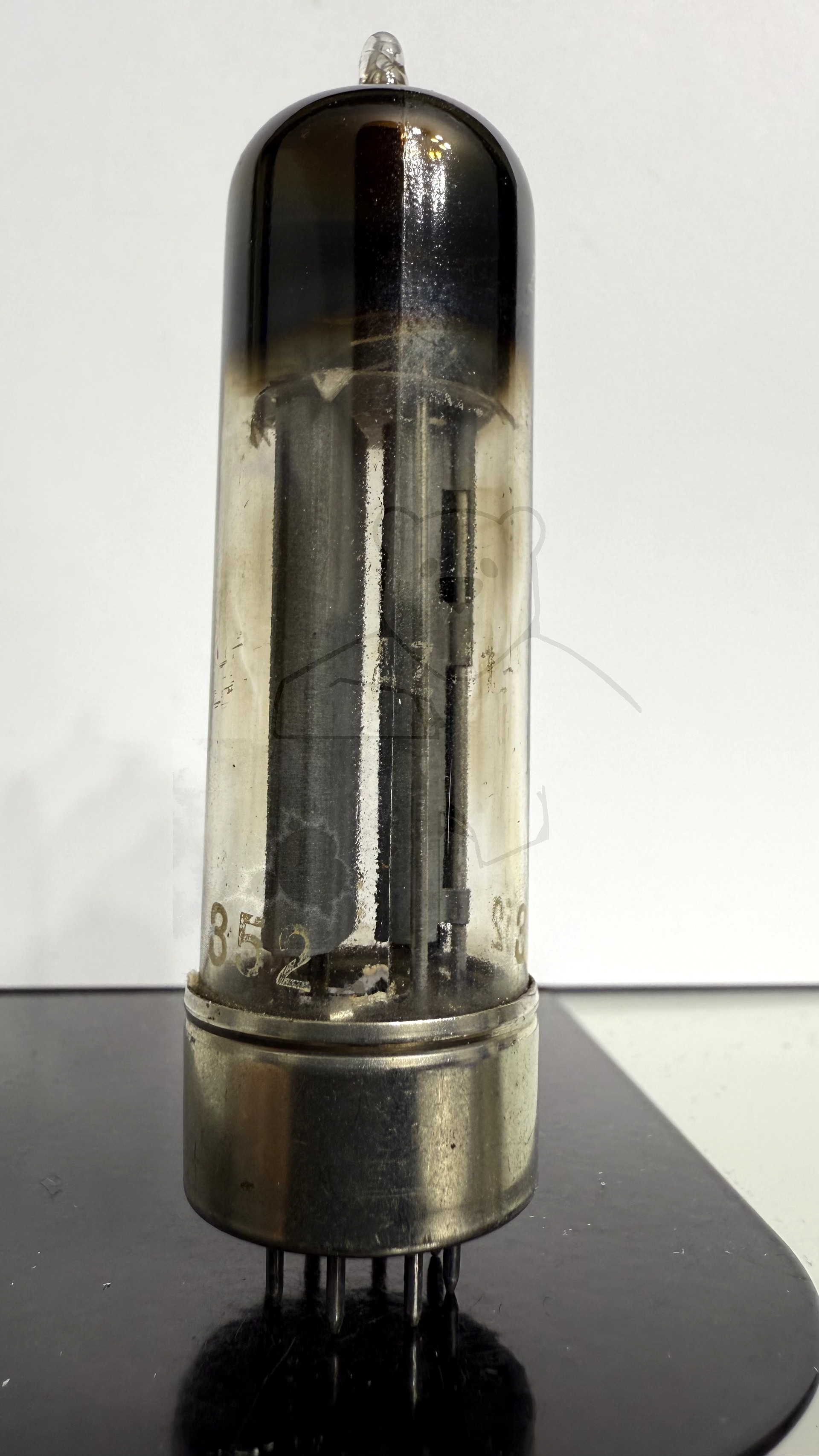

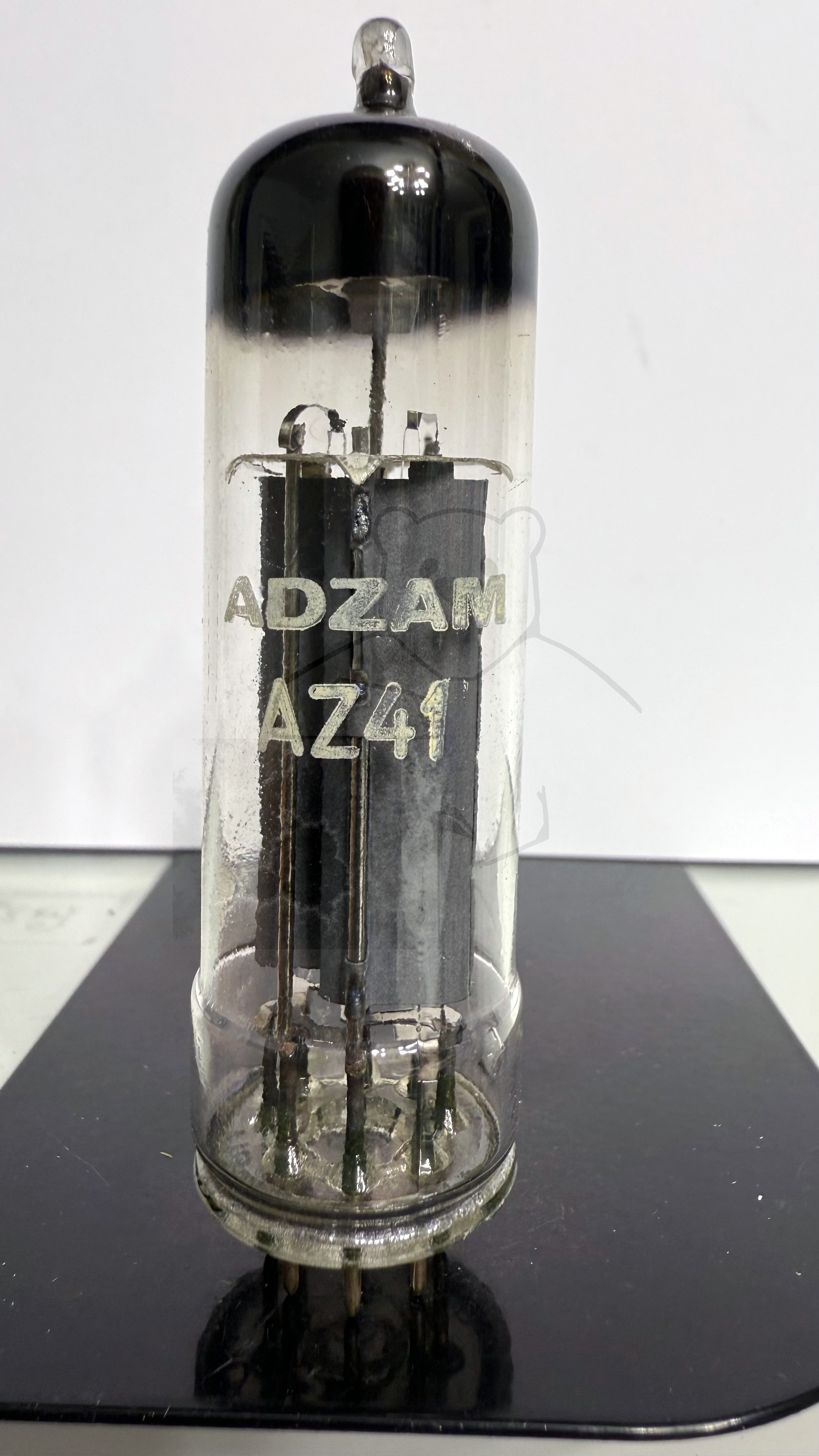

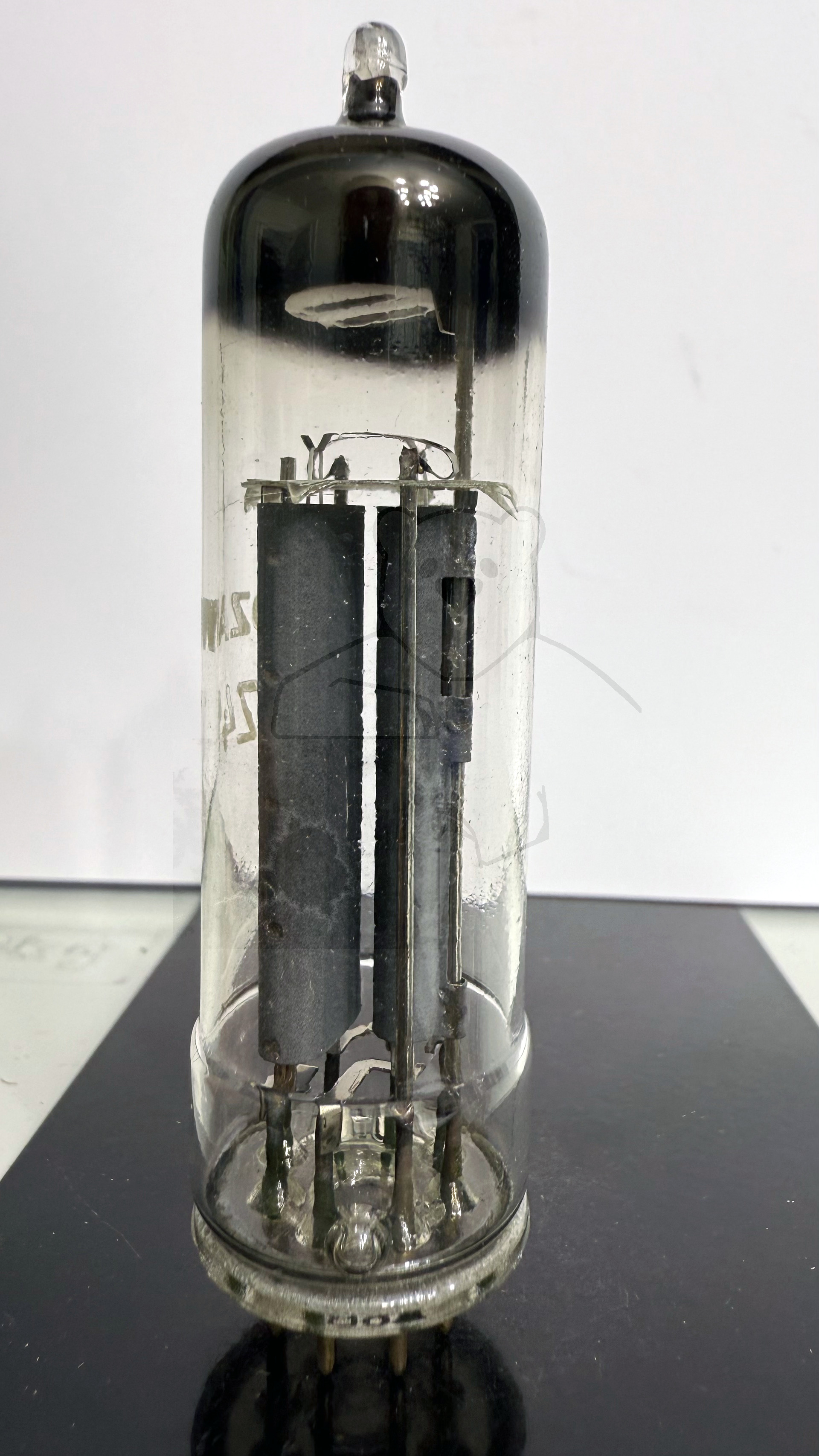

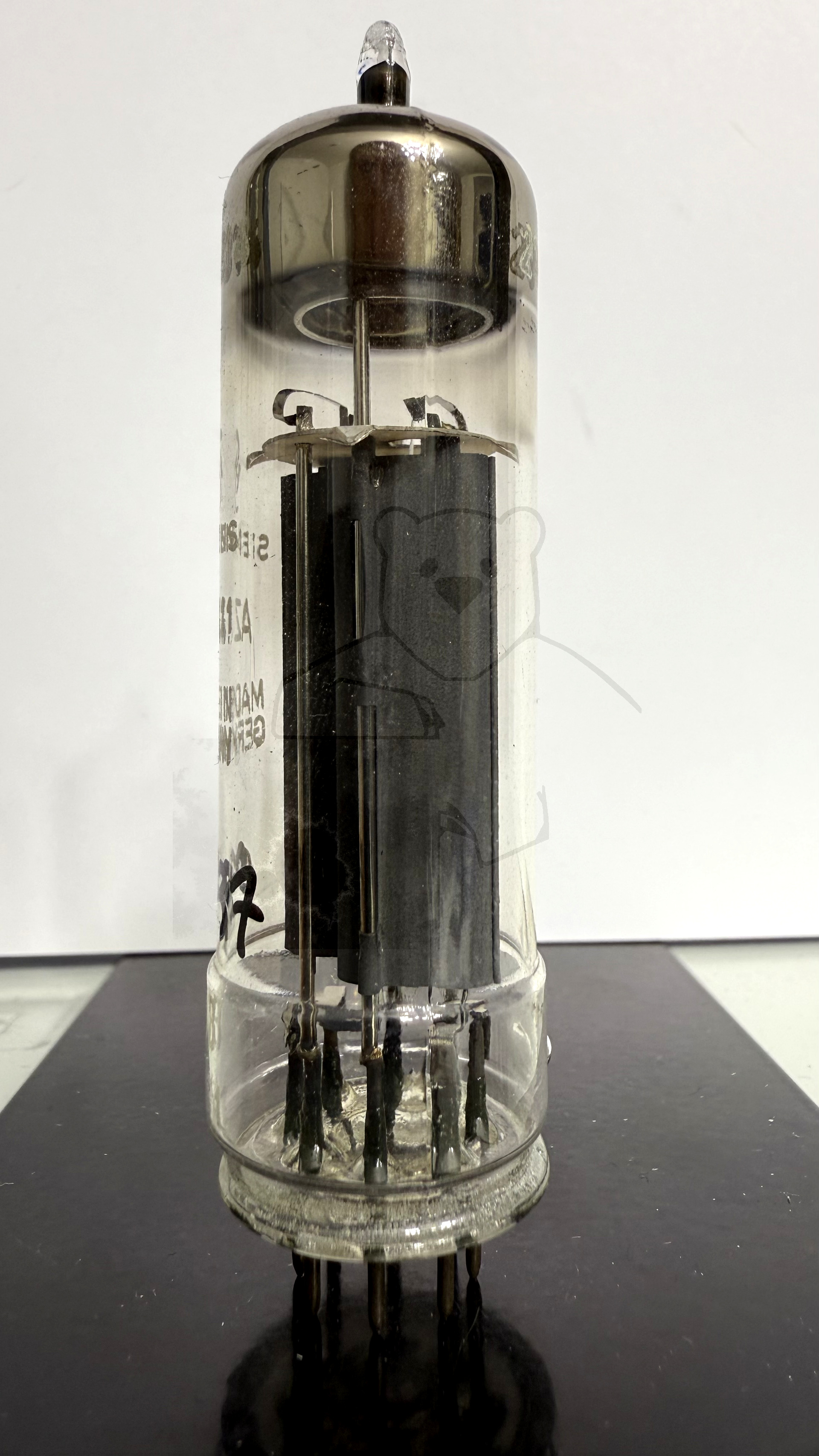

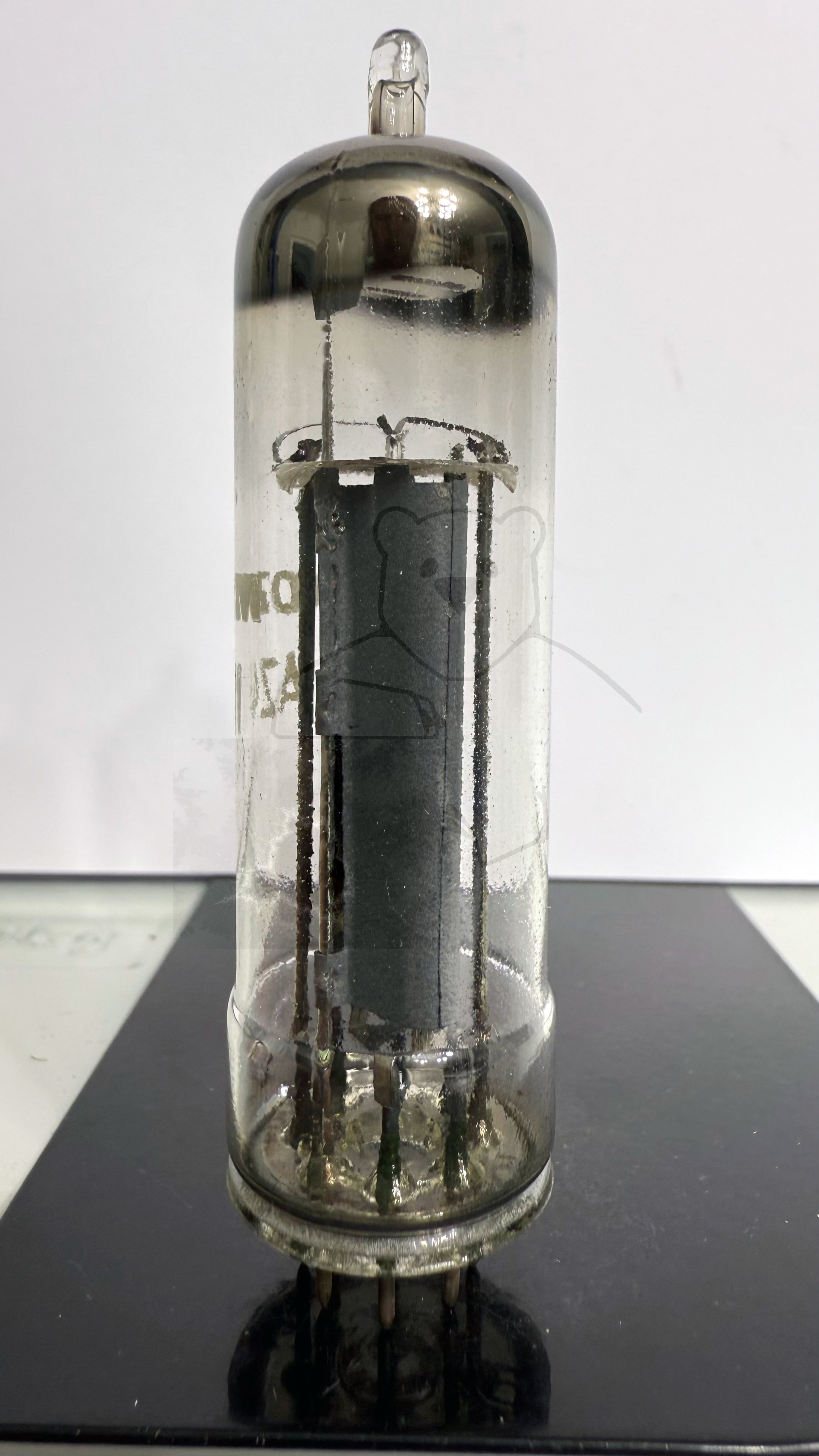

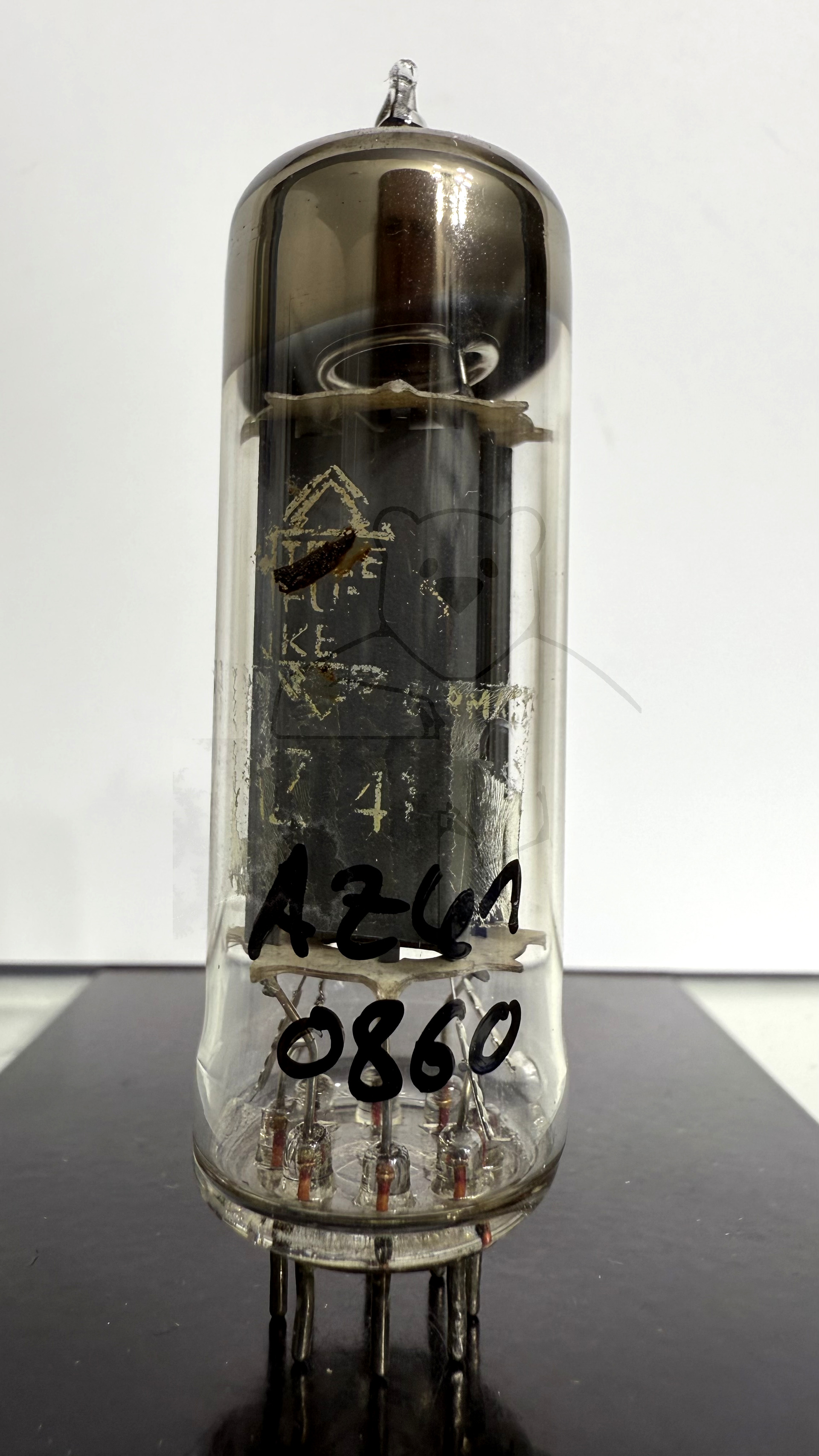

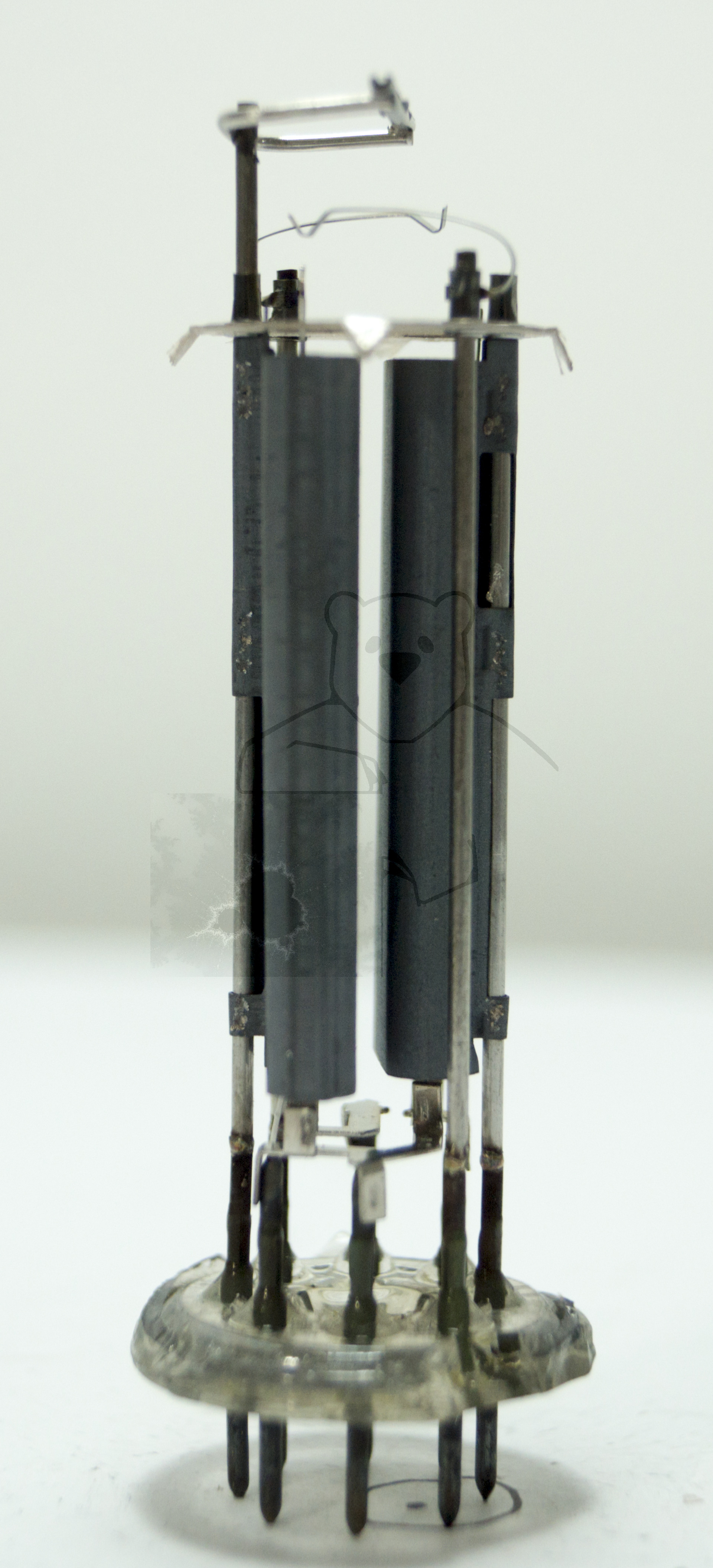

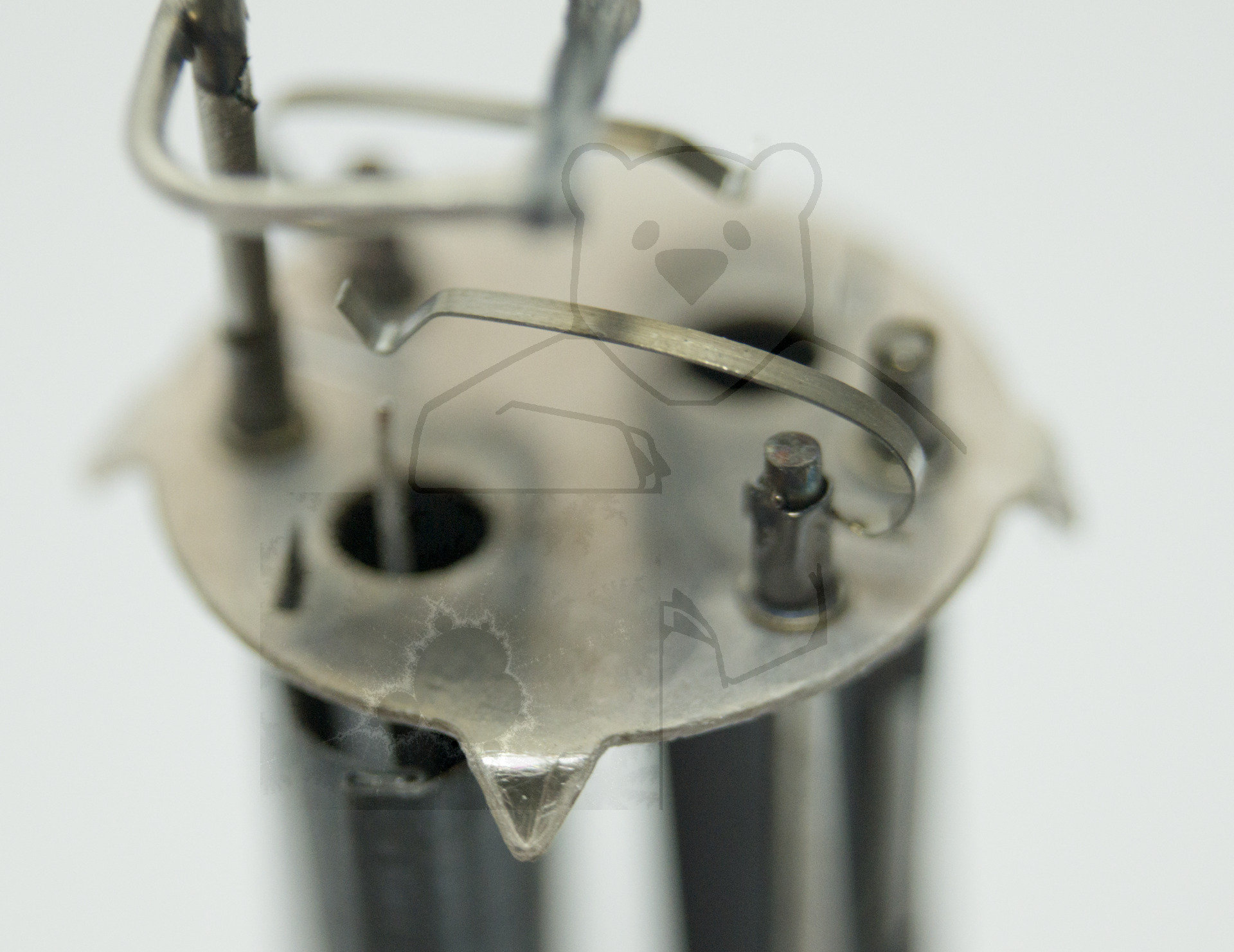

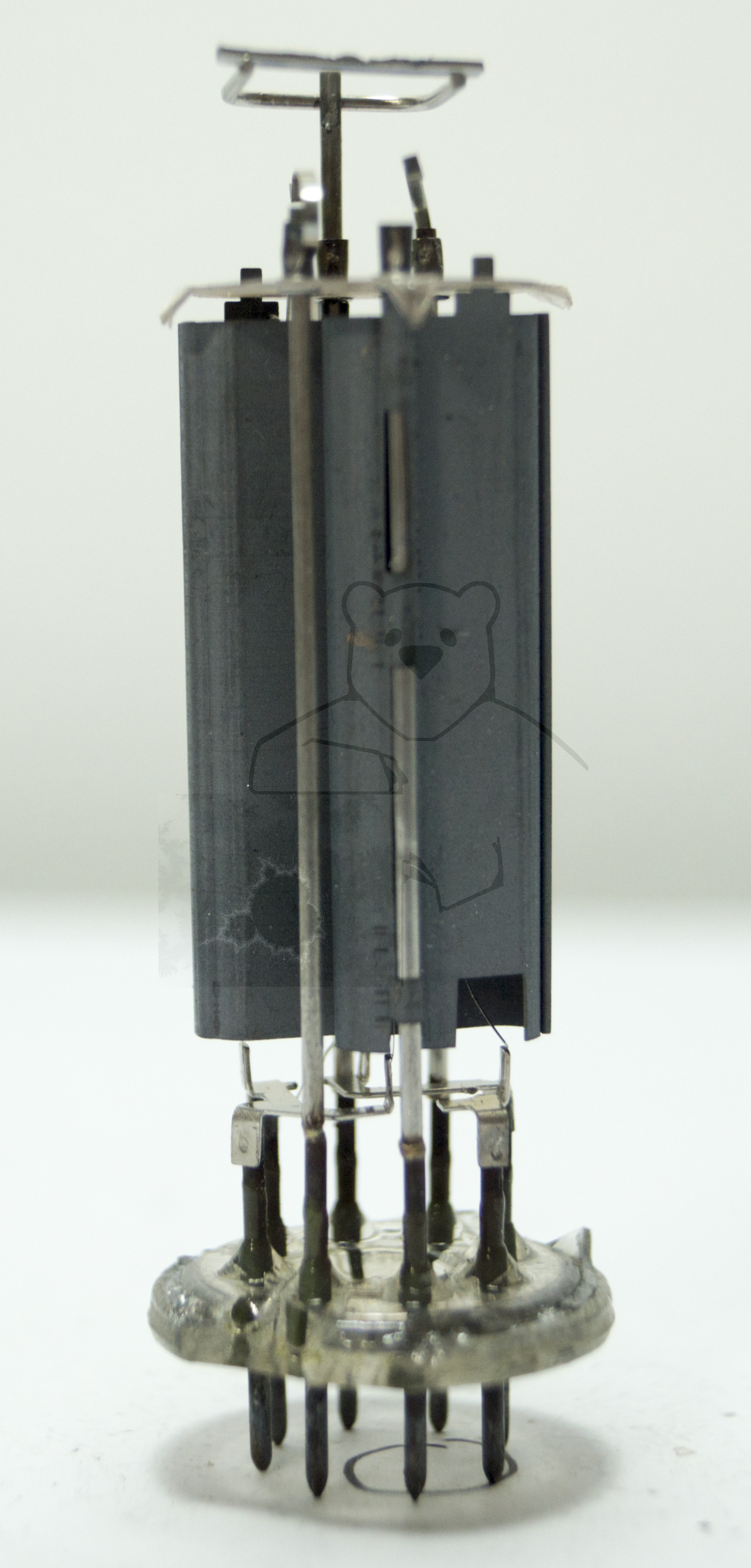

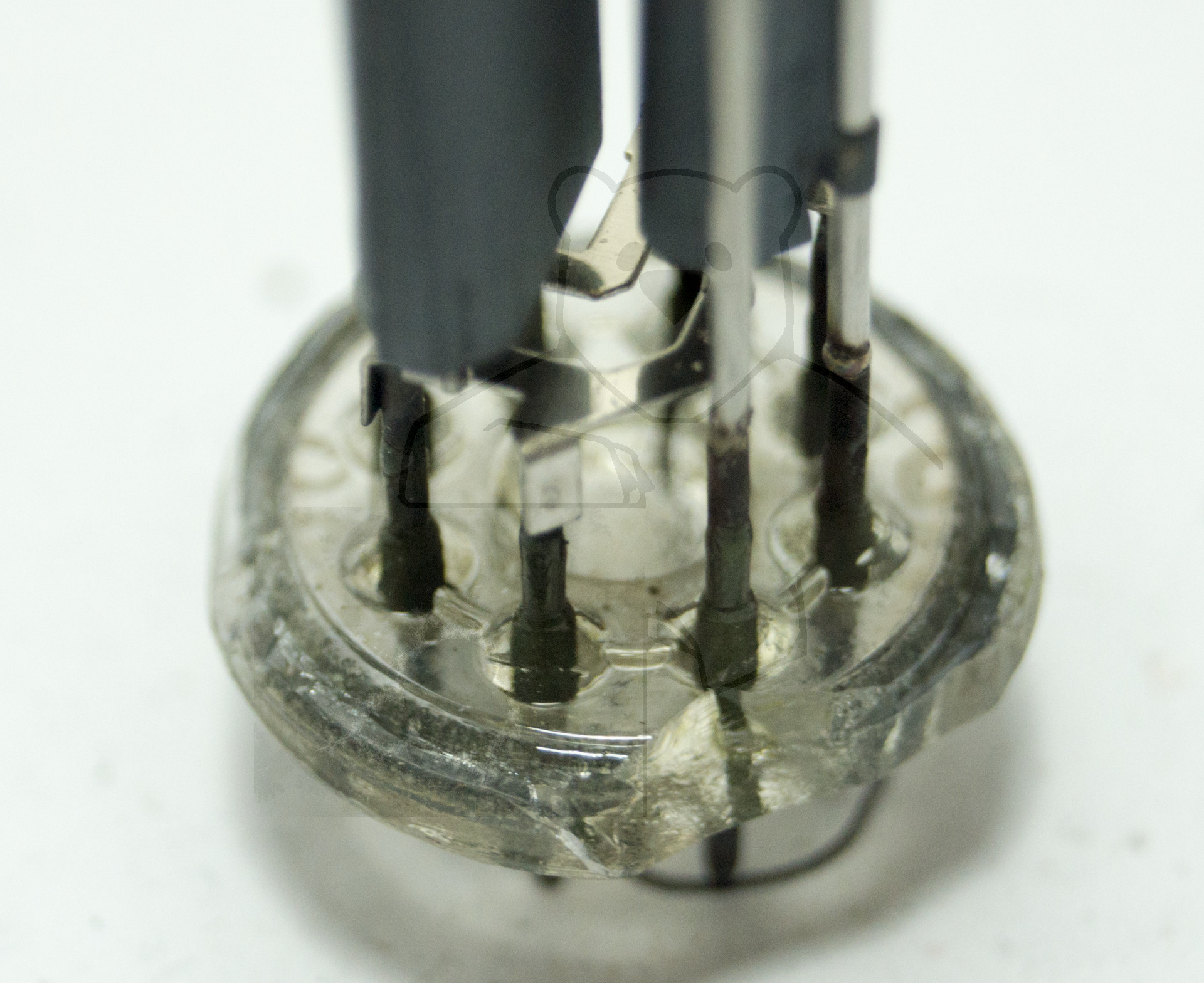

Daten und Bilder der Röhre: AZ41

🔎 Beschreibung der Röhre: AZ41

Name	AZ41
Vergleichsname	→ V41
Heizspannung (Volt)	4
Heizstrom (Ampère)	0,75
Art der Heizung	Direkt

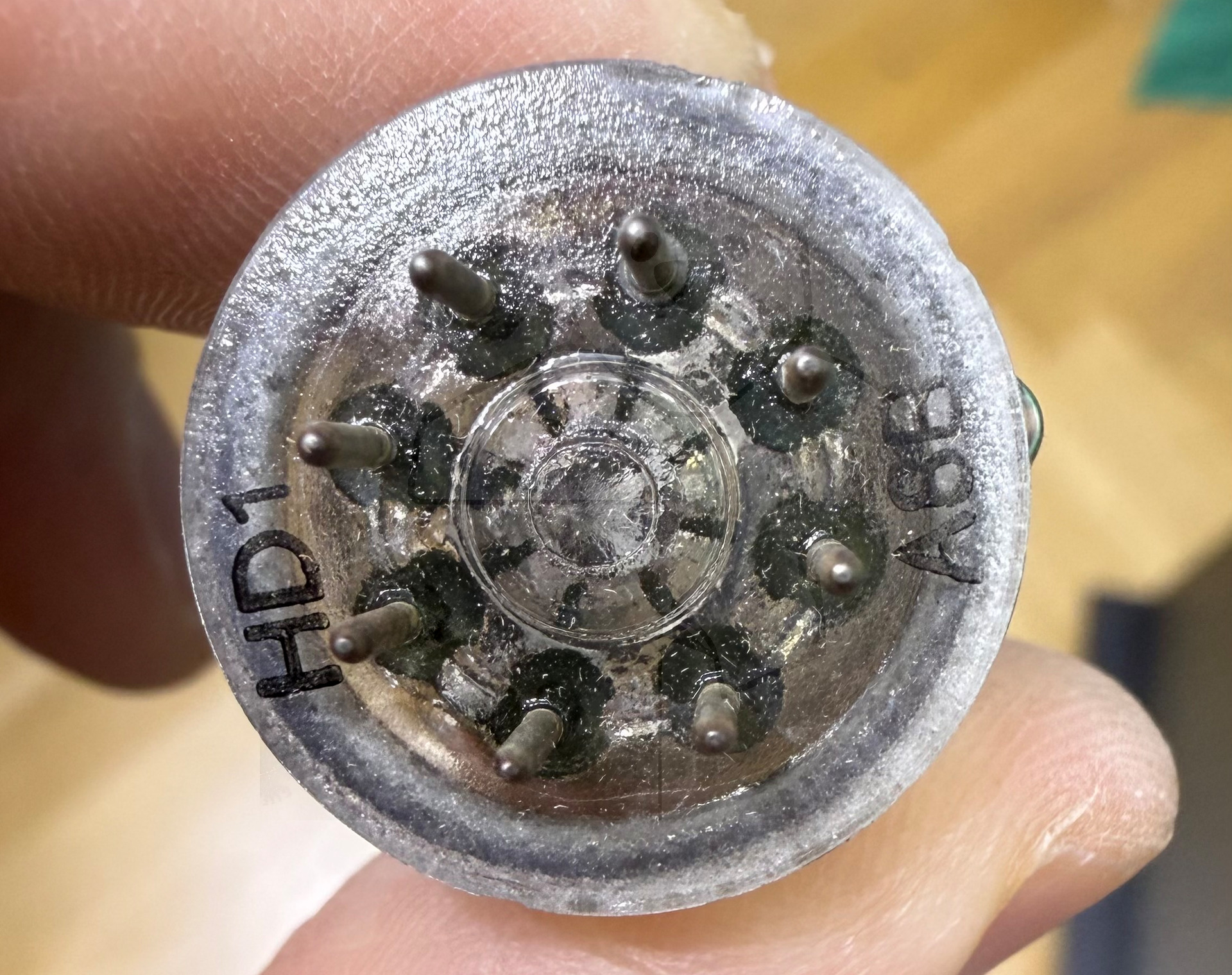

Röhren mit Sockel	→ Informationen zum Sockel: Rimlock, 8pol. → Liste aller Röhren mit: Rimlock, 8pol.
Zusätzliche Informationen
Letzte Änderung	14.08.2025 20:05:36

🔎 Beschreibung der Systeme für die Röhre: AZ41

	System 1
Kathode	7
Gitter 1
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	2
Anode 2	6
Leuchtschirm
Heizung	7, 8
Abschirmung
Funktion	→ Gleichrichter, Zweiweg, Hochvakuum

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

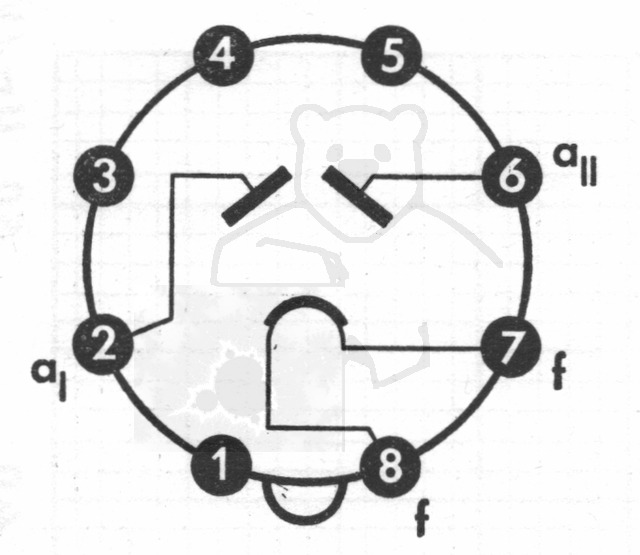

🔎 Sockelschaltung der AZ41

Bildquelle: Telefunken Datenblatt

🔎 YouTube Video zu AZ41

Hinweis: An dieser Stelle war ursprünglich ein eingebettetes YouTube Video enthalten. Durch die Rechtlichen Grauzonen der EU Datenschutzverordnung (DSGVO) bzw. deren nationaler Umsetzung im Merkel'schen #Neuland, ist dies nicht mehr möglich ohne unnötiges Java-Script und oder nervige Cookie-Banner.

Sie müssen diesen Link manuell anklicken um dieses Video auf YouTube zu sehen:
↗︎ https://youtu.be/JO92YAzFPU0 (Durch Anklicken verlassen Sie diese Webseite!)

🔎 Datenblätter zur Röhre: AZ41
Datenblatt AZ41 Brimar [www.tubedata.info].pdf (178 kB)
Datenblatt AZ41 Mazda Belvu [www.tubedata.info].pdf (190 kB)
Datenblatt AZ41 Philips.pdf (63 kB)
Datenblatt AZ41 Telefunken Handbuch der Rundfunk Roehren Band 1.pdf (850 kB)
Datenblatt AZ41 Telefunken.pdf (61 kB)
Pruefkarte AZ41 - Funke W19 Roehrenpruefer.pdf (189 kB)
Pruefkarte AZ41 - Neuberger RPM370 Roehrenmessgeraet.pdf (221 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
