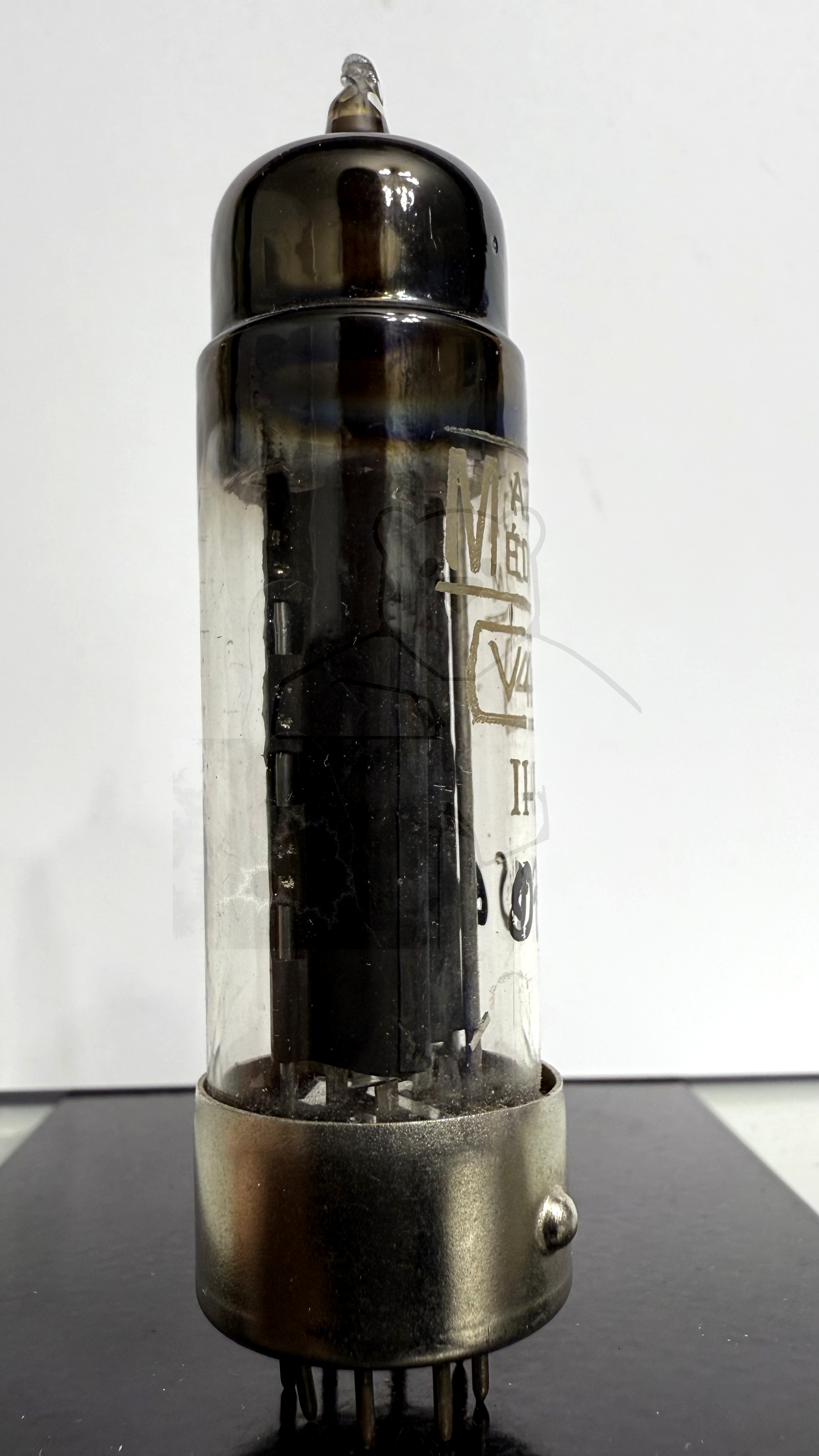

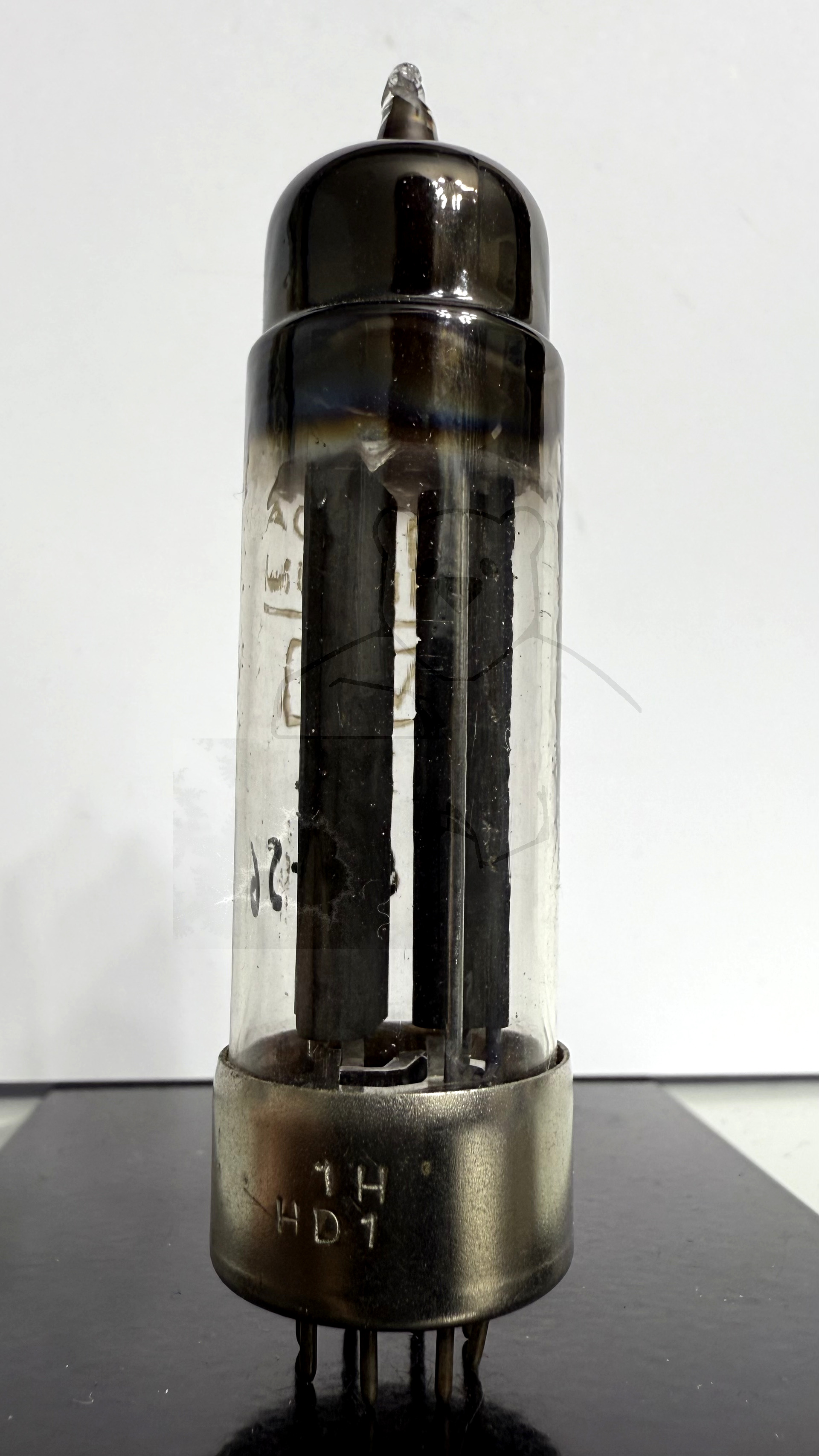

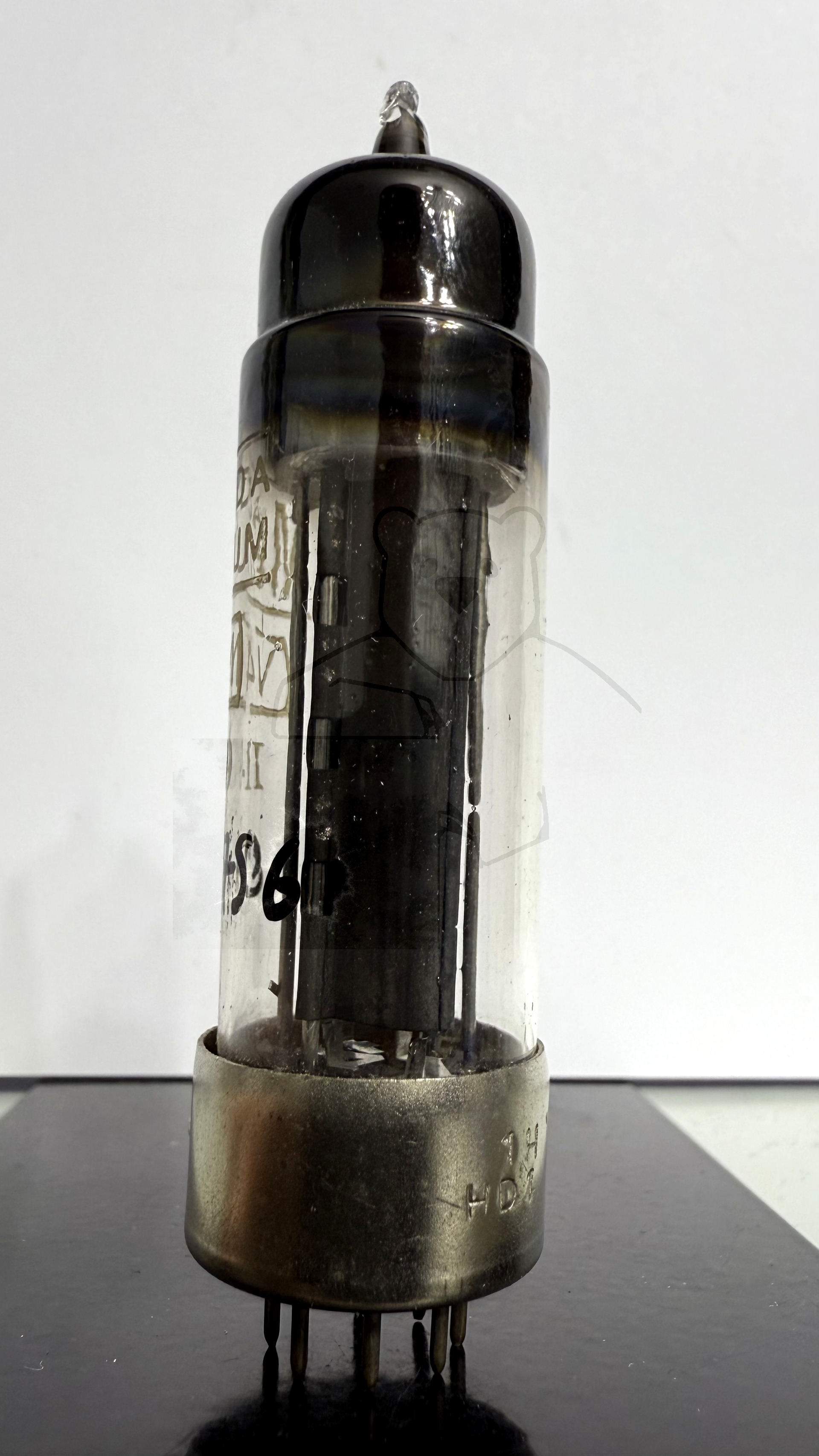

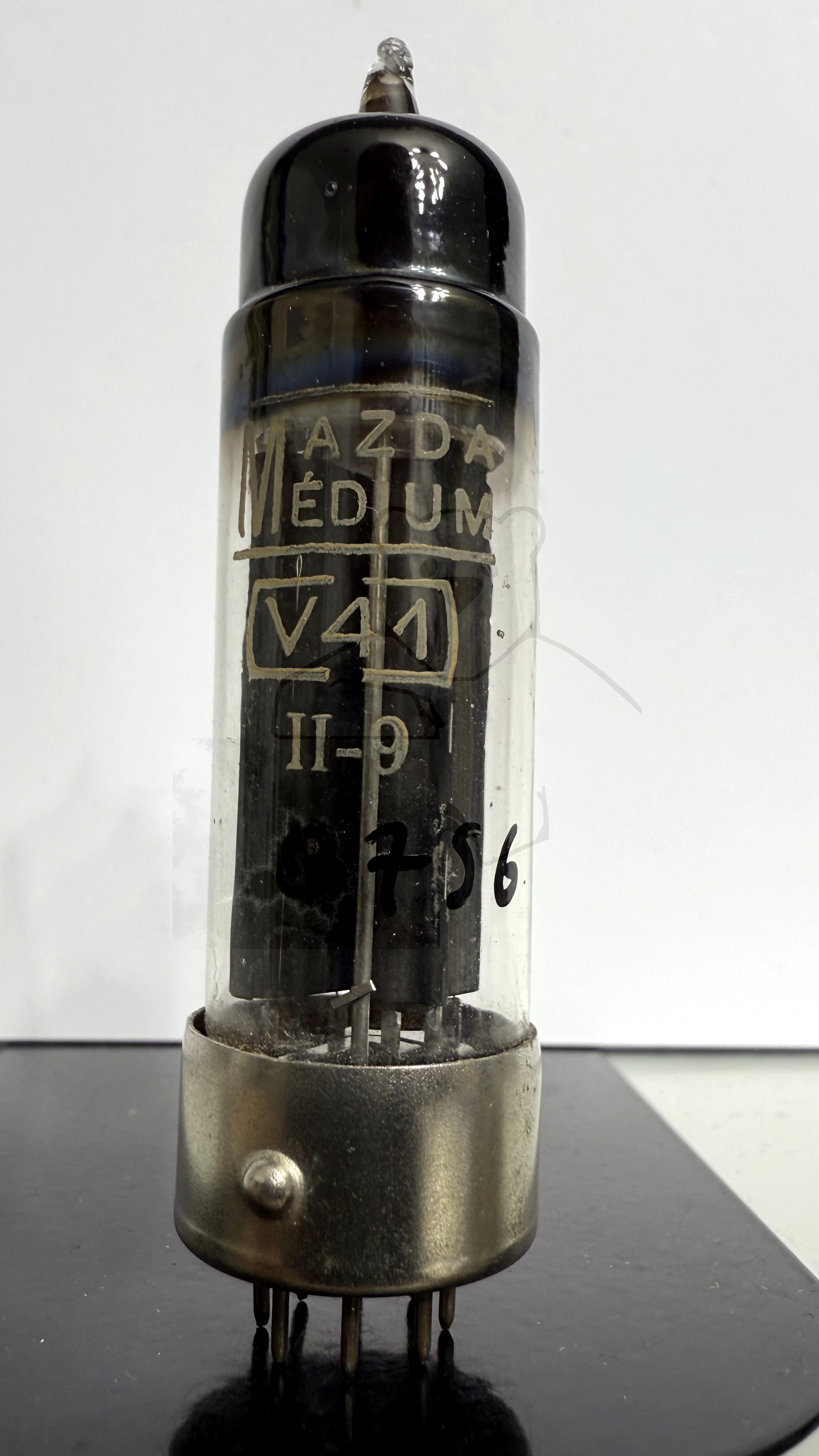

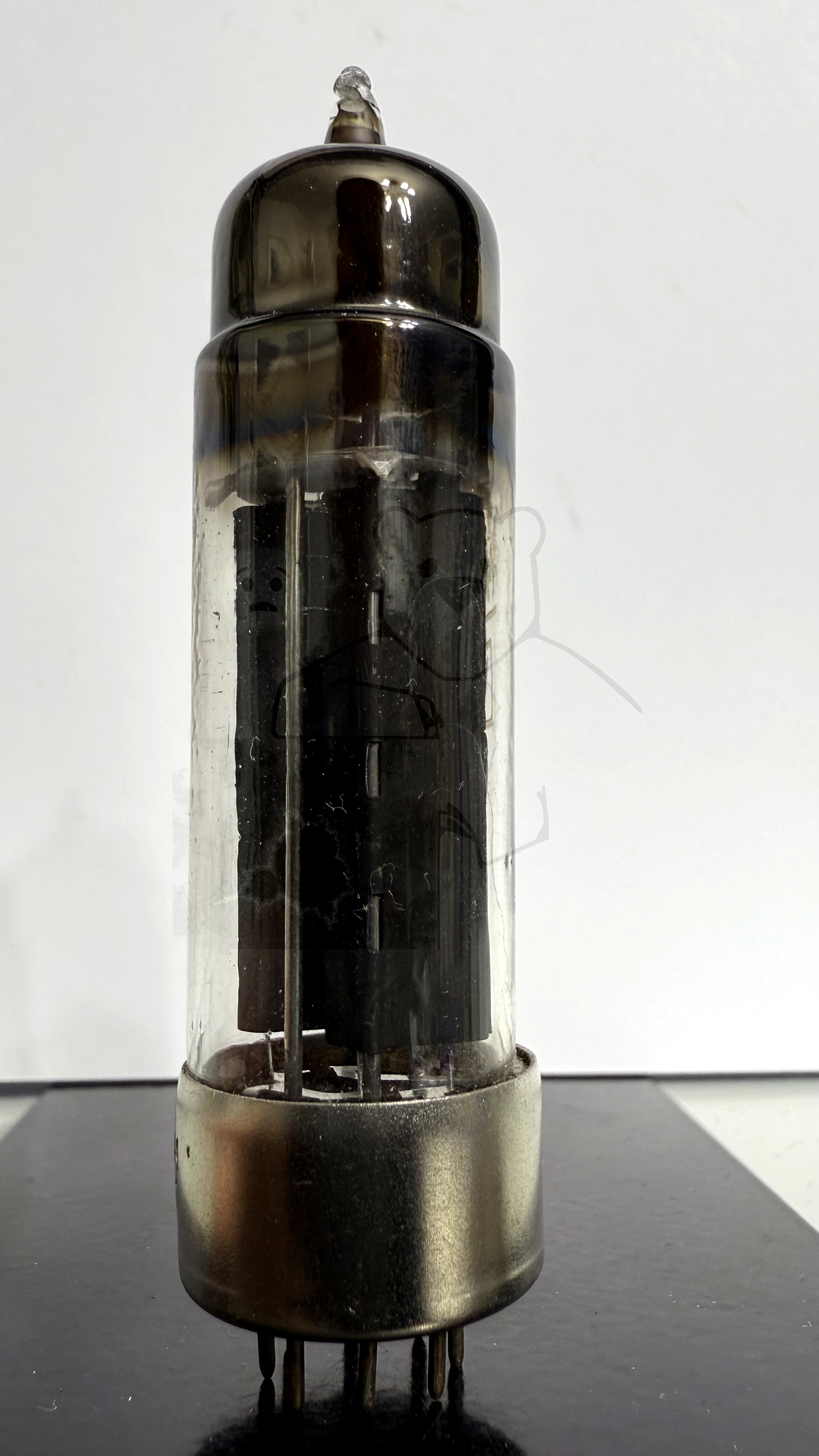

Daten und Bilder der Röhre: V41

🔎 Beschreibung der Röhre: V41

Name	V41
Vergleichsname	→ AZ41
Heizspannung (Volt)	4
Heizstrom (Ampère)	0,75
Art der Heizung	Direkt
Röhren mit Sockel	→ Informationen zum Sockel: Rimlock, 8pol. → Liste aller Röhren mit: Rimlock, 8pol.
Zusätzliche Informationen
Letzte Änderung	11.06.2018 20:21:56

🔎 Beschreibung der Systeme für die Röhre: V41

	System 1
Kathode	8
Gitter 1
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	2
Anode 2	6
Leuchtschirm
Heizung
Abschirmung
Funktion	→ Gleichrichter, Zweiweg, Hochvakuum

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

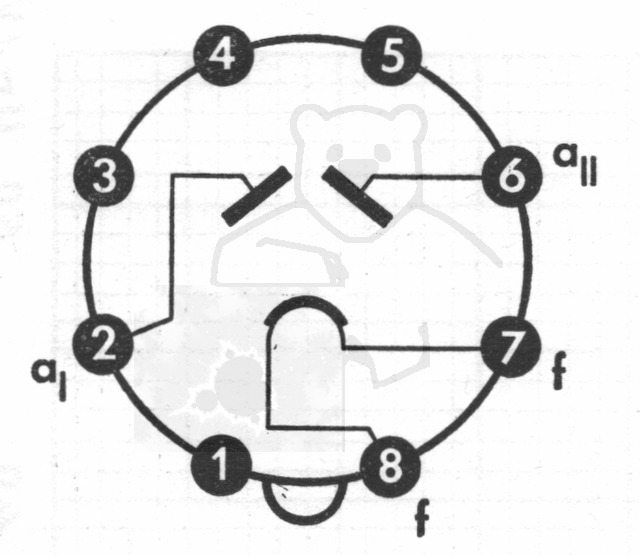

🔎 Sockelschaltung der V41

Bildquelle: Telefunken Datenblatt

🔎 Datenblätter zur Röhre: V41
Datenblatt AZ41 Brimar [www.tubedata.info].pdf (178 kB)
Datenblatt AZ41 Mazda Belvu [www.tubedata.info].pdf (190 kB)
Datenblatt AZ41 Philips.pdf (63 kB)
Datenblatt AZ41 Telefunken.pdf (61 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
