đ Beschreibung der Röhre: ECL82 Inventarnummer: 00601
| Name | â ECL82 |
| Vergleichsname | 6BM8 6F3P â 6Đ€3Đ |
| Hersteller | â Valvo |
| Heizspannung (Volt) | 6,3 |
| Heizstrom (AmpĂšre) | 0,78 |
| Art der Heizung | Indirekt |
| Röhren mit Sockel | â Informationen zum Sockel: Noval, 9pol. â Liste aller Röhren mit: Noval, 9pol. |
| Informationen Röhrentyp | |
| Informationen | |
| Kenn Nummer | |
| Ătz- Produktionscode | |
| Serien Nummer | |
| Verpackung | Neutrale Verpackung |
| Getestet | |
| Hoheitszeichen | |
| Letzte Ănderung | |
| Lager | S120c |
đ Beschreibung der Systeme fĂŒr die Röhre: ECL82
| System 1 | System 2 | |
| Kathode | 8 | 2 |
| Gitter 1 | 1 | 3 |
| Gitter 2 | 7 | |
| Gitter 3 | 2 | |
| Gitter 4 | ||
| Gitter 5 | ||
| Gitter 6 | ||
| Gitter 7 | ||
| Anode 1 | 9 | 6 |
| Anode 2 | ||
| Leuchtschirm | ||
| Heizung | 4, 5 | 4, 5 |
| Abschirmung | 2 | 2 |
| Funktion | â Niederfrequenzverstaerker, Triode |
â Endpentode |
Hinweis: Beachten Sie bitte das bei der Benennung und ZÀhlreihenfolge der Stifte, in der Literatur oder DatenblÀtter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.
đ Sockelschaltung der ECL82
Bildquelle: Telefunken Datenblatt
đ DatenblĂ€tter zur Röhre: ECL82
Datenblatt ECL82 Brimar [www.tubedata.info].pdf (126 kB)
Datenblatt ECL82 La Radiotechnique [www.tubedata.info].pdf (152 kB)
Datenblatt ECL82 Lamina [www.tubedata.info].pdf (5434 kB)
Datenblatt ECL82 Mazda Belvu [www.tubedata.info].pdf (548 kB)
Datenblatt ECL82 Philips Version 1 [www.tubedata.info].pdf (1416 kB)
Datenblatt ECL82 Philips Version 2 [www.tubedata.info].pdf (108 kB)
Datenblatt ECL82 Telefunken Handbuch der Rundfunk Röhren Band 1.pdf (4613 kB)
Pruefkarte ECL82 - Karte 1 - Funke W19 Roehrenpruefer.pdf (141 kB)
Pruefkarte ECL82 - Karte 2 - Funke W19 Roehrenpruefer.pdf (165 kB)
Pruefkarte ECL82 Karte 1 - Neuberger RPM370 Roehrenmessgeraet.pdf (209 kB)
Pruefkarte ECL82 Karte 2 - Neuberger RPM370 Roehrenmessgeraet.pdf (215 kB)Hinweis:Alle DatenblĂ€tter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte RĂŒcksprache đš Probleme mit einem Datenblatt klĂ€ren
đ Bilder der Röhre: ECL82

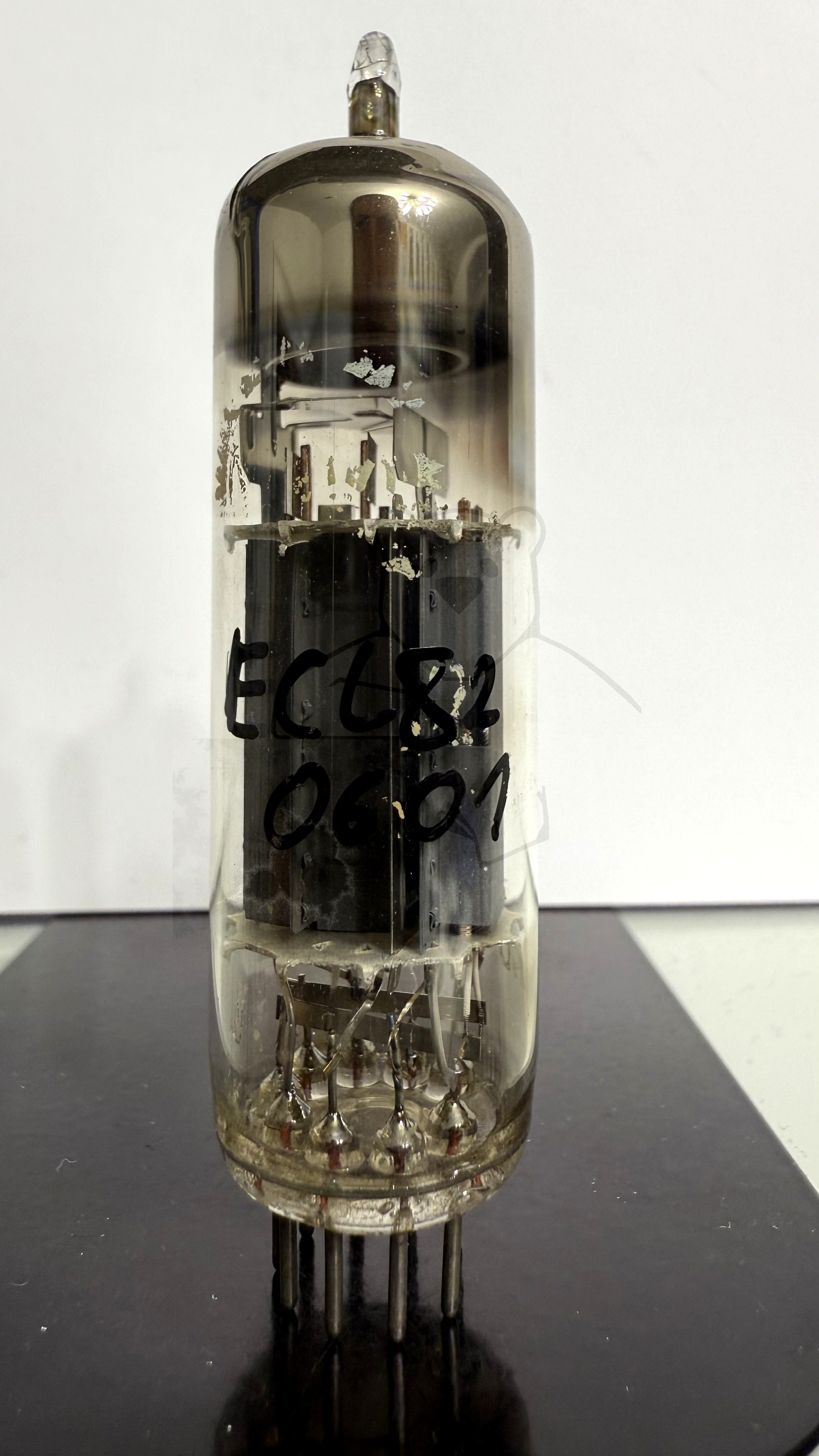

Röhre ECL82 #0601 Bild 1
