🔎 Beschreibung der Röhre: ECL82
| Name | ECL82 |
| Vergleichsname | 6BM8 6F3P → 6Ф3П |
| Heizspannung (Volt) | 6,3 |
| Heizstrom (Ampère) | 0,78 |
| Art der Heizung | Indirekt |
| Röhren mit Sockel | → Informationen zum Sockel: Noval, 9pol. → Liste aller Röhren mit: Noval, 9pol. |
| Zusätzliche Informationen | |
| Letzte Änderung | 18.03.2016 19:57:09 |
🔎 Beschreibung der Systeme für die Röhre: ECL82
| System 1 | System 2 | |
| Kathode | 8 | 2 |
| Gitter 1 | 1 | 3 |
| Gitter 2 | 7 | |
| Gitter 3 | 2 | |
| Gitter 4 | ||
| Gitter 5 | ||
| Gitter 6 | ||
| Gitter 7 | ||
| Anode 1 | 9 | 6 |
| Anode 2 | ||
| Leuchtschirm | ||
| Heizung | 4, 5 | 4, 5 |
| Abschirmung | 2 | 2 |
| Funktion | → Niederfrequenzverstaerker, Triode |
→ Endpentode |
Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.
🔎 Sockelschaltung der ECL82
Bildquelle: Telefunken Datenblatt
🔎 Datenblätter zur Röhre: ECL82
Datenblatt ECL82 Brimar [www.tubedata.info].pdf (126 kB)
Datenblatt ECL82 La Radiotechnique [www.tubedata.info].pdf (152 kB)
Datenblatt ECL82 Lamina [www.tubedata.info].pdf (5434 kB)
Datenblatt ECL82 Mazda Belvu [www.tubedata.info].pdf (548 kB)
Datenblatt ECL82 Philips Version 1 [www.tubedata.info].pdf (1416 kB)
Datenblatt ECL82 Philips Version 2 [www.tubedata.info].pdf (108 kB)
Datenblatt ECL82 Telefunken Handbuch der Rundfunk Roehren Band 1.pdf (4613 kB)
Pruefkarte ECL82 - Karte 1 - Funke W19 Roehrenpruefer.pdf (141 kB)
Pruefkarte ECL82 - Karte 2 - Funke W19 Roehrenpruefer.pdf (165 kB)
Pruefkarte ECL82 Karte 1 - Neuberger RPM370 Roehrenmessgeraet.pdf (209 kB)
Pruefkarte ECL82 Karte 2 - Neuberger RPM370 Roehrenmessgeraet.pdf (215 kB)Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
🔎 Bilder der Röhre: ECL82

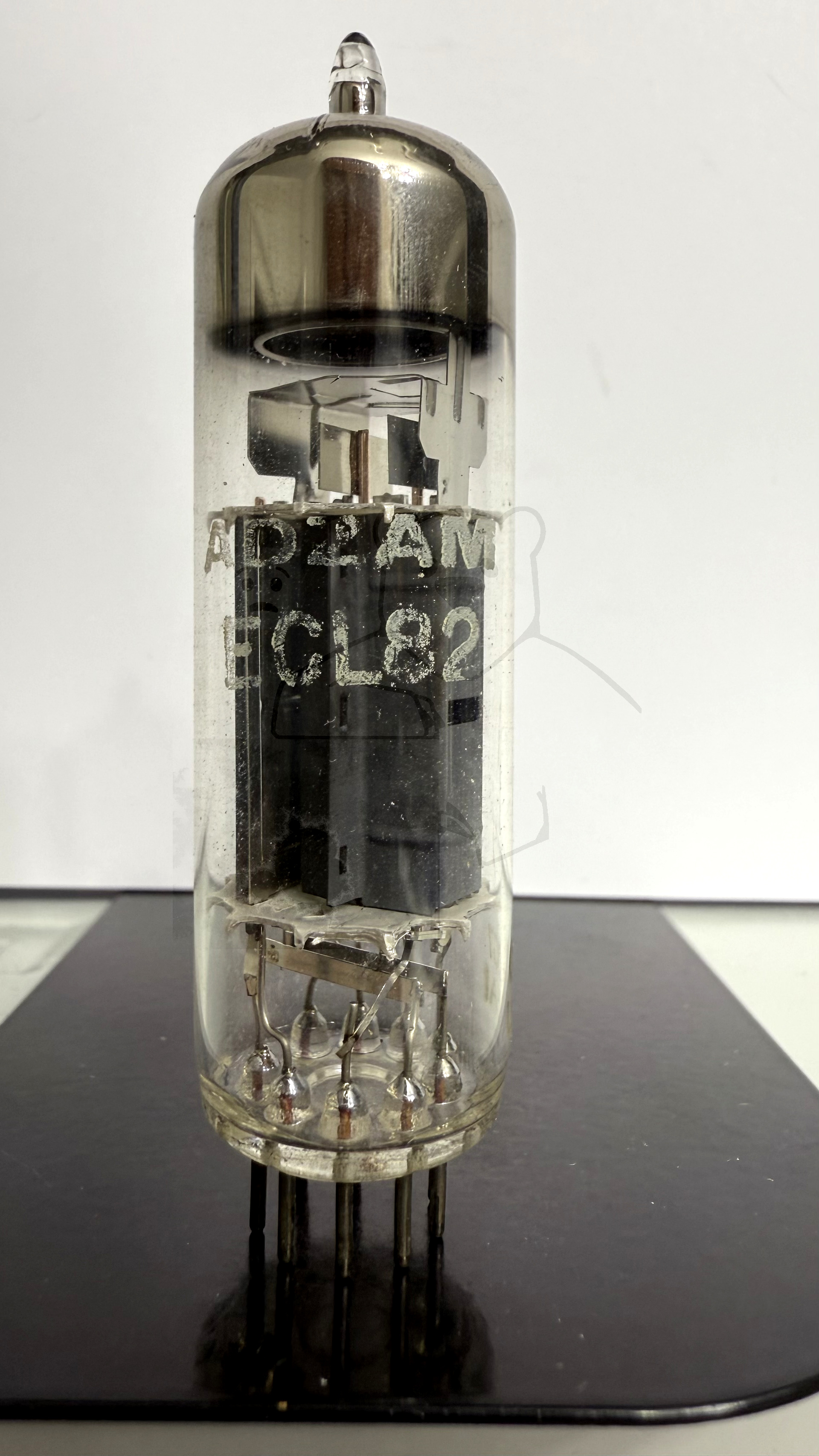

Röhre ECL82 #4141 Bild 1

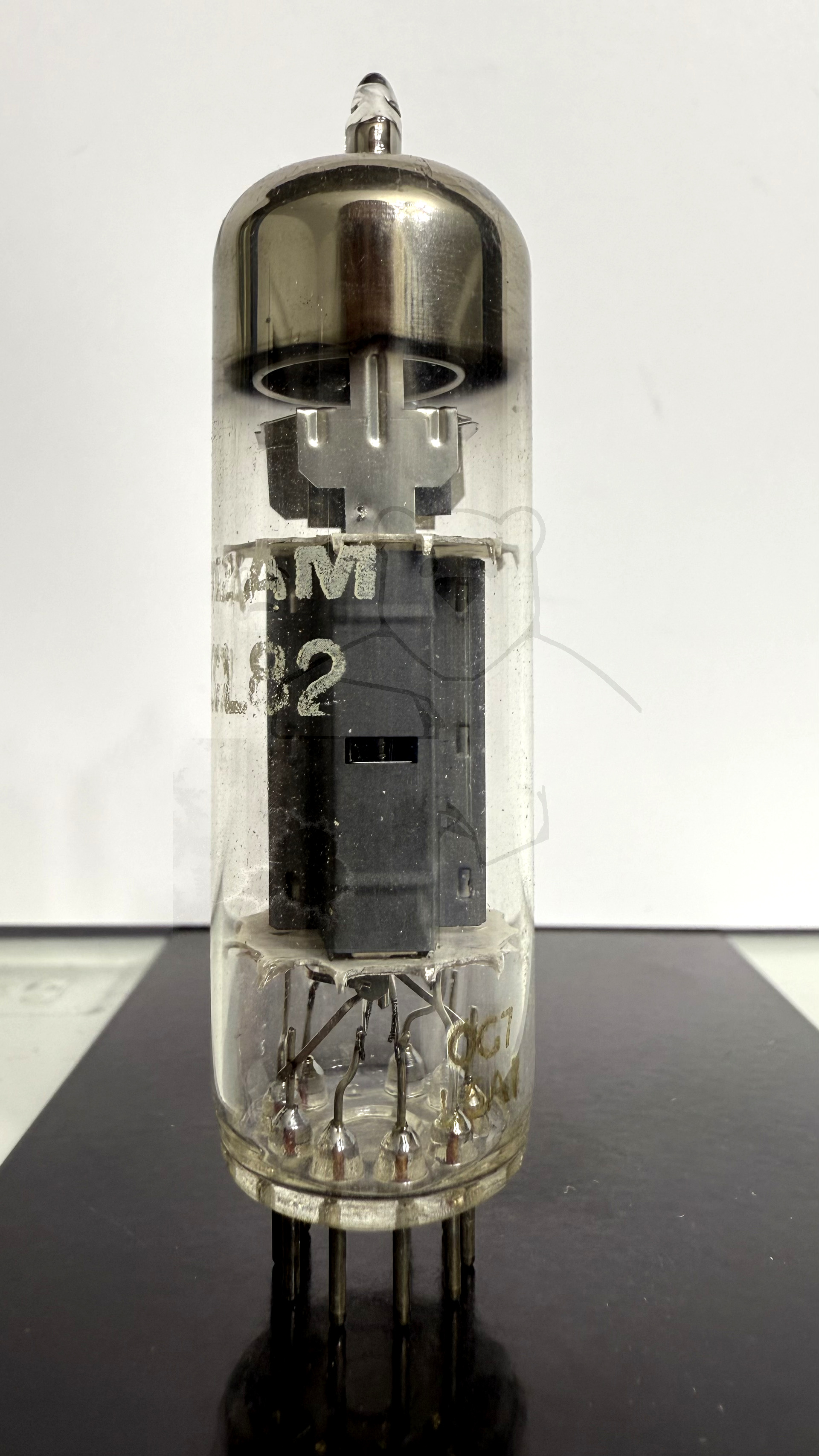

Röhre ECL82 #4141 Bild 2

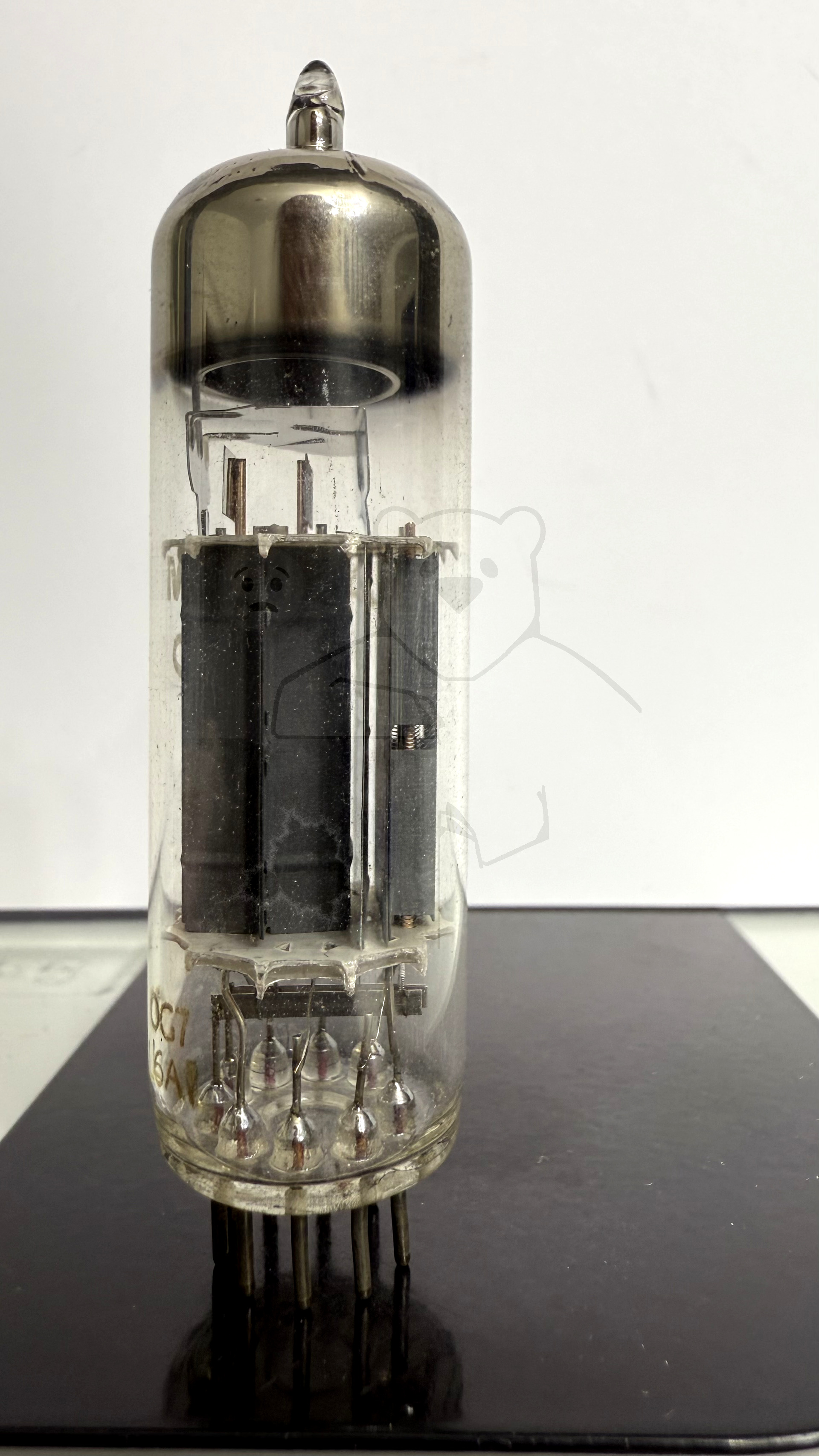

Röhre ECL82 #4141 Bild 3

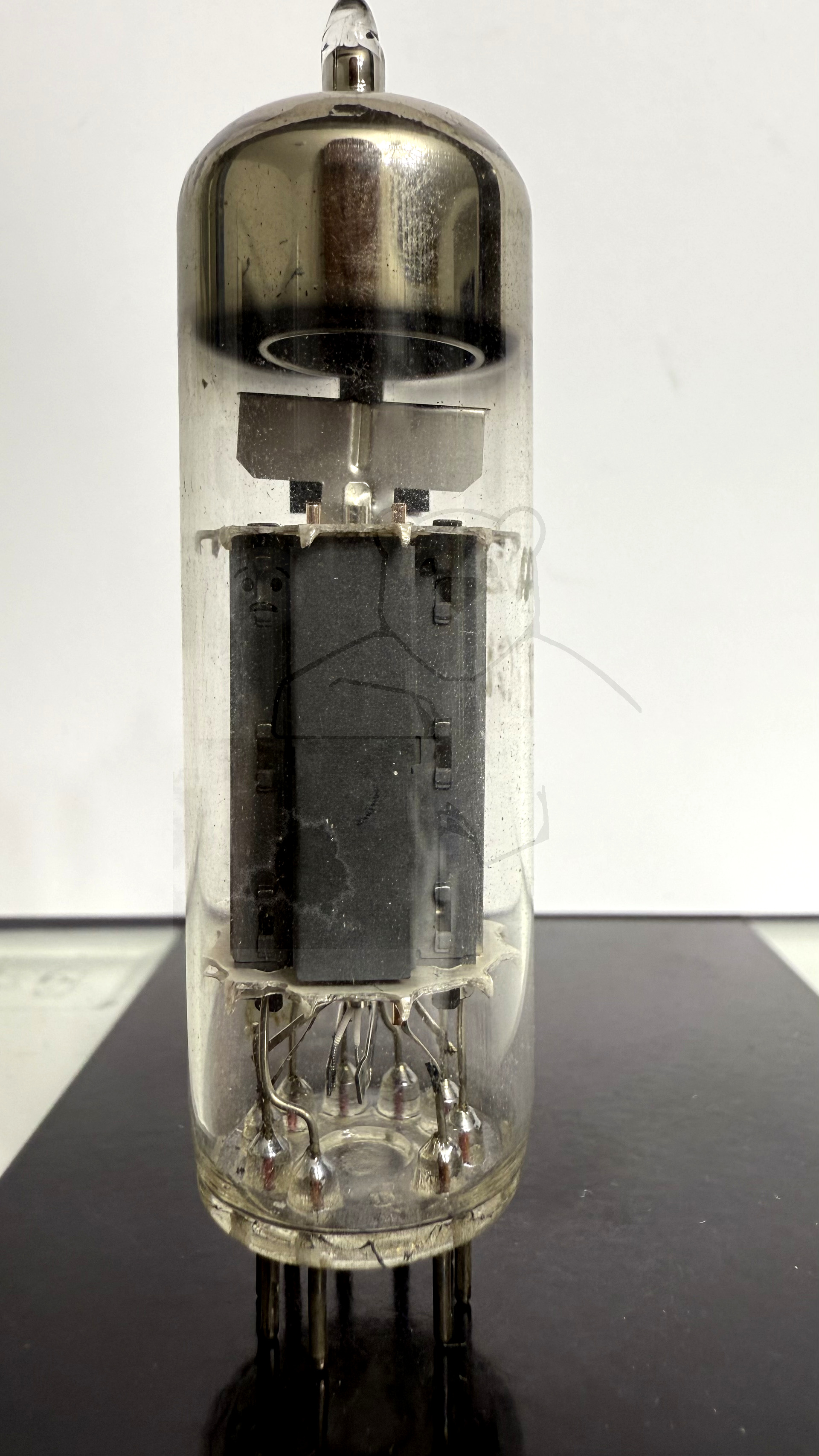

Röhre ECL82 #4141 Bild 4
Röhre ECL82 #4141 Verpackung Bild 1
Röhre ECL82 #4141 Verpackung Bild 2

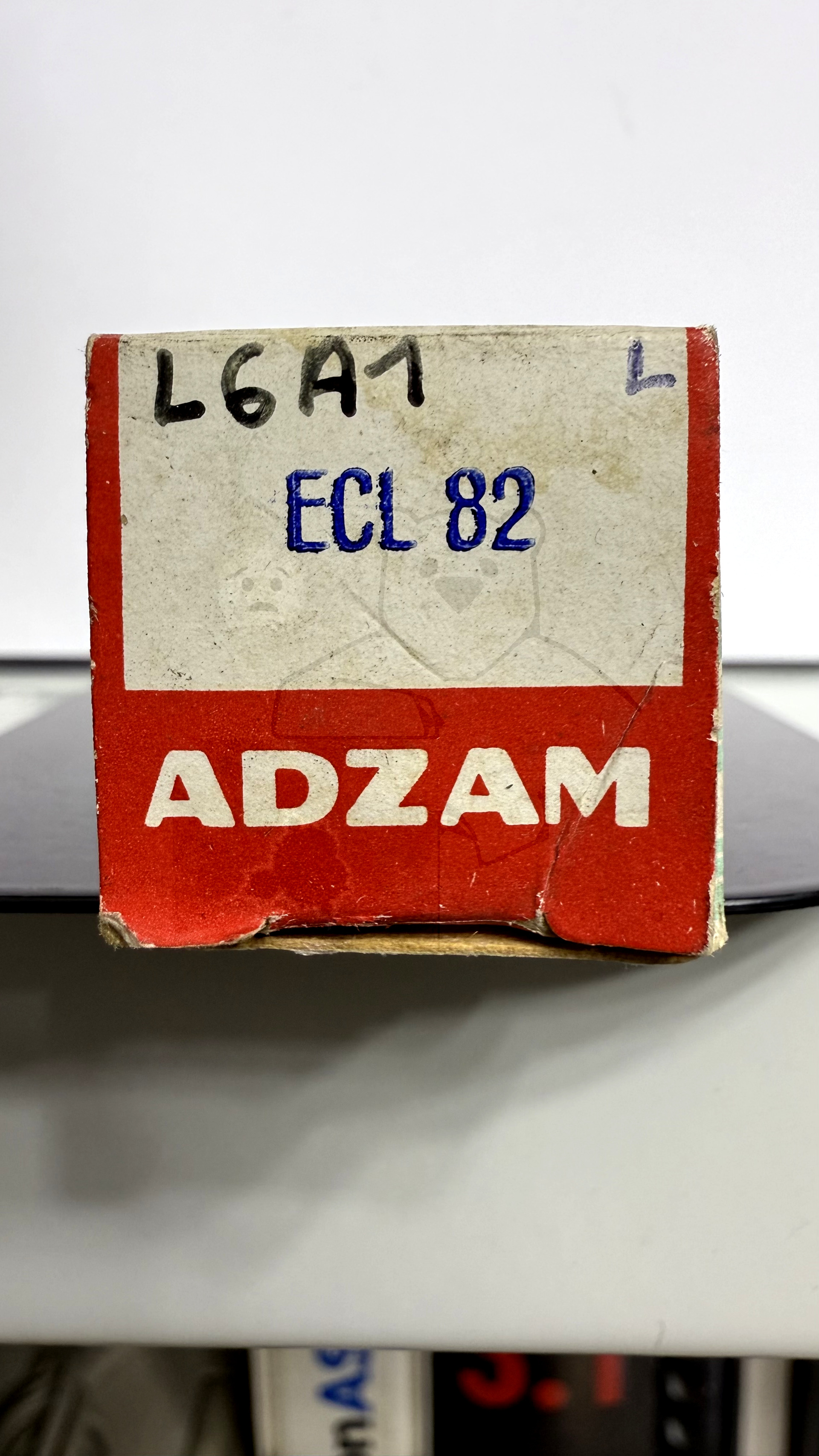

Röhre ECL82 #4141 Verpackung Bild 3

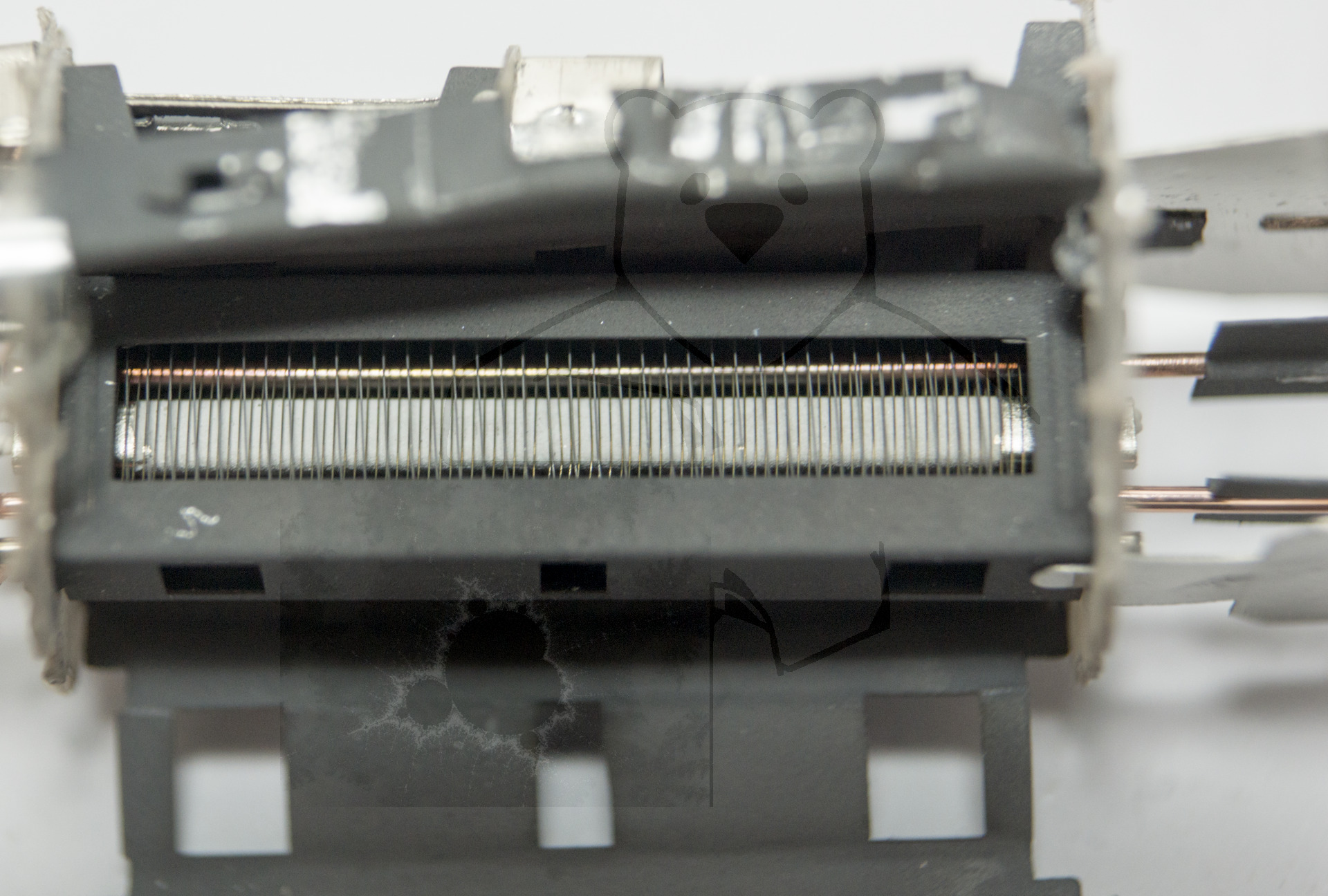

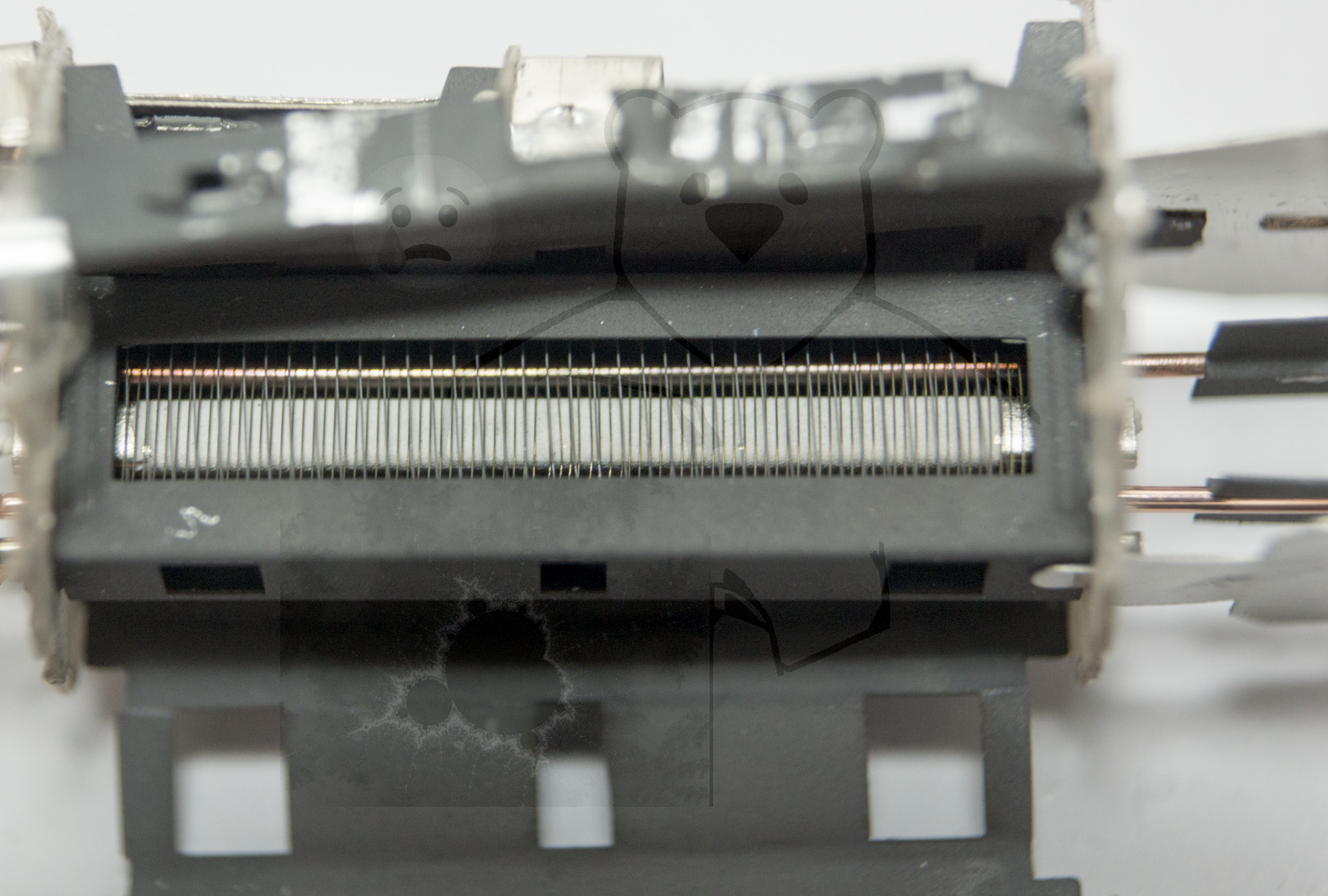

Makroaufnahme ECL82 Bild 1 - Pentodensystem

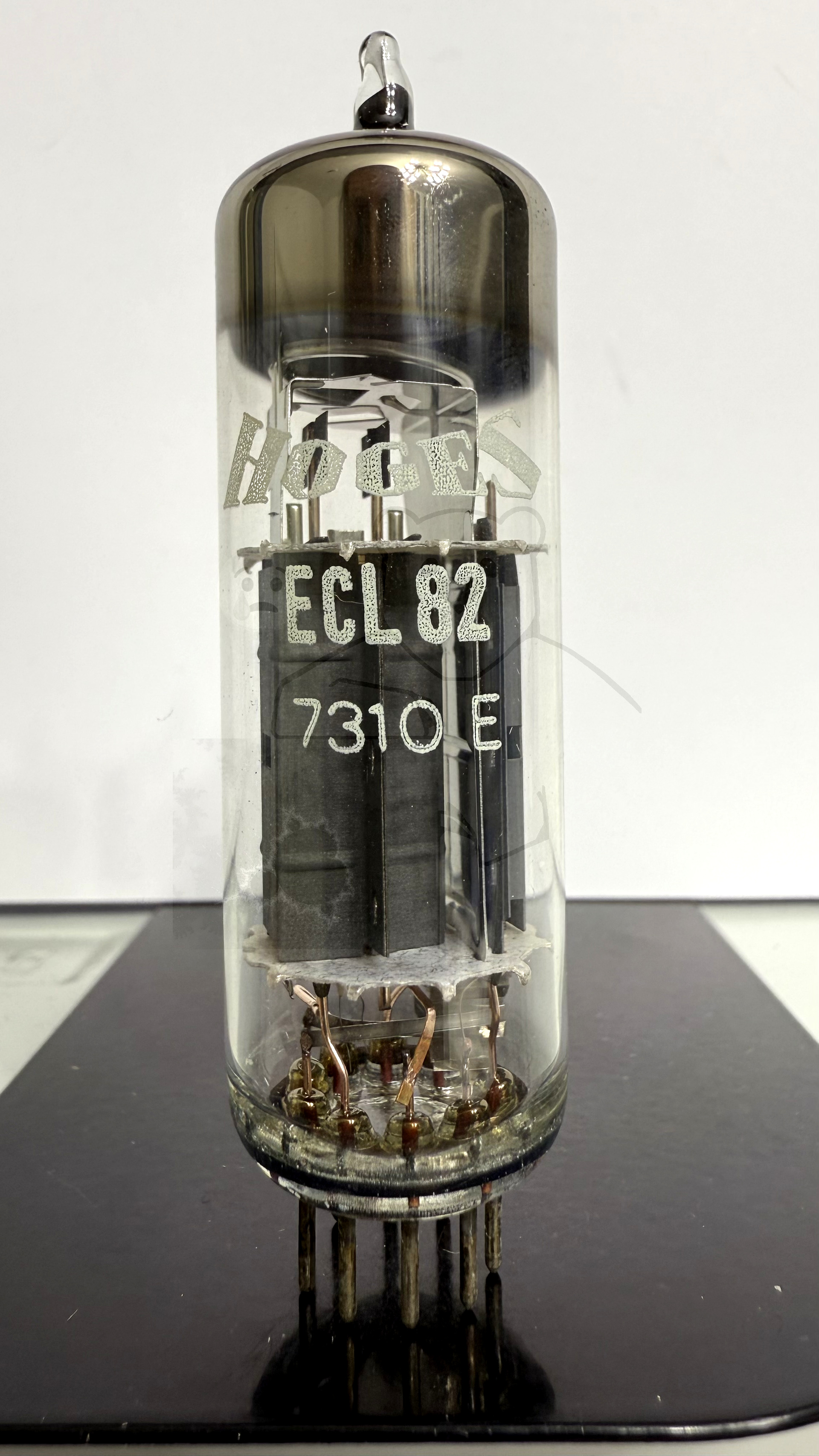

Röhre ECL82 #3931 Bild 1
Röhre ECL82 #3931 Bild 2

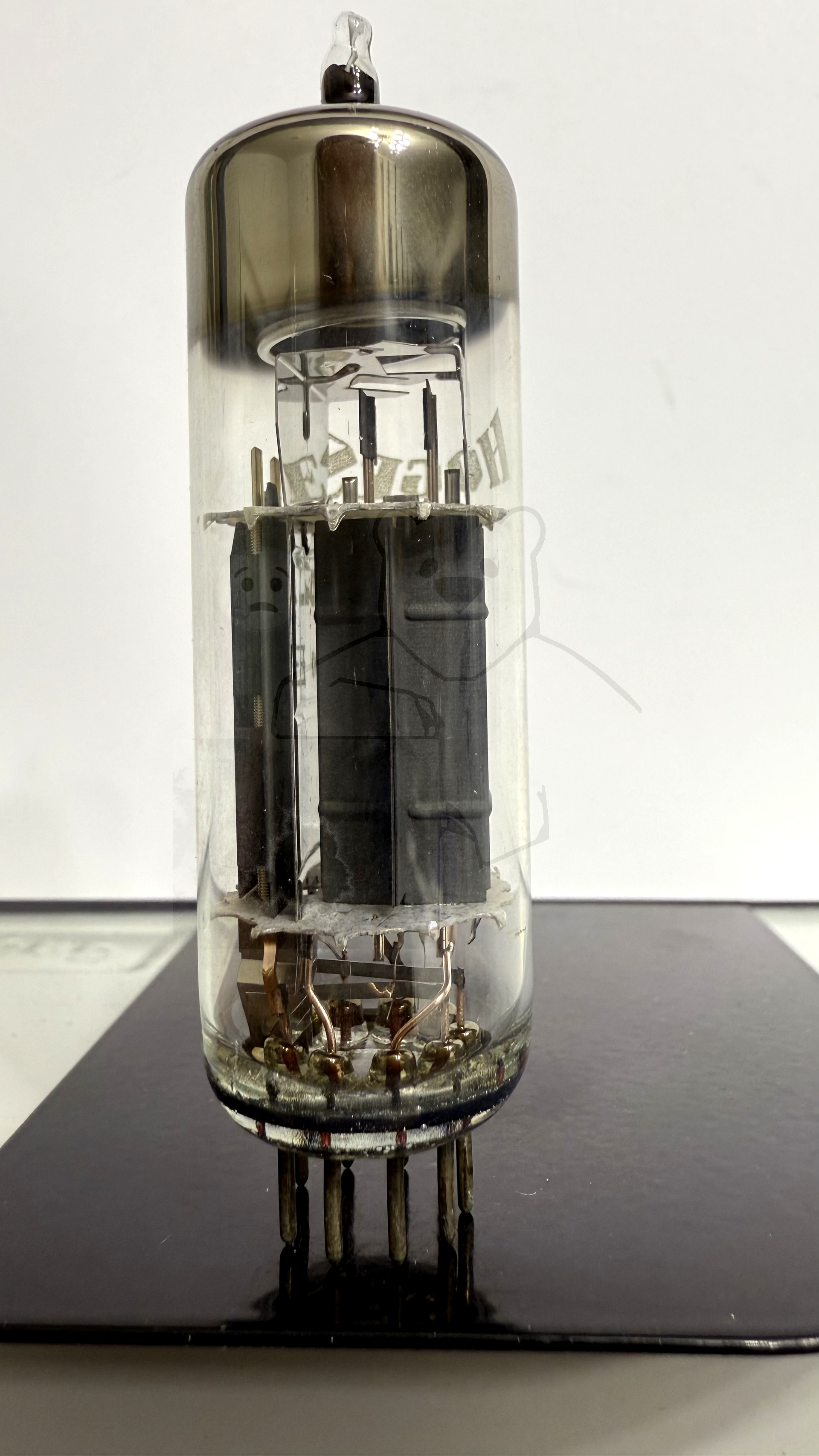

Röhre ECL82 #3931 Bild 3

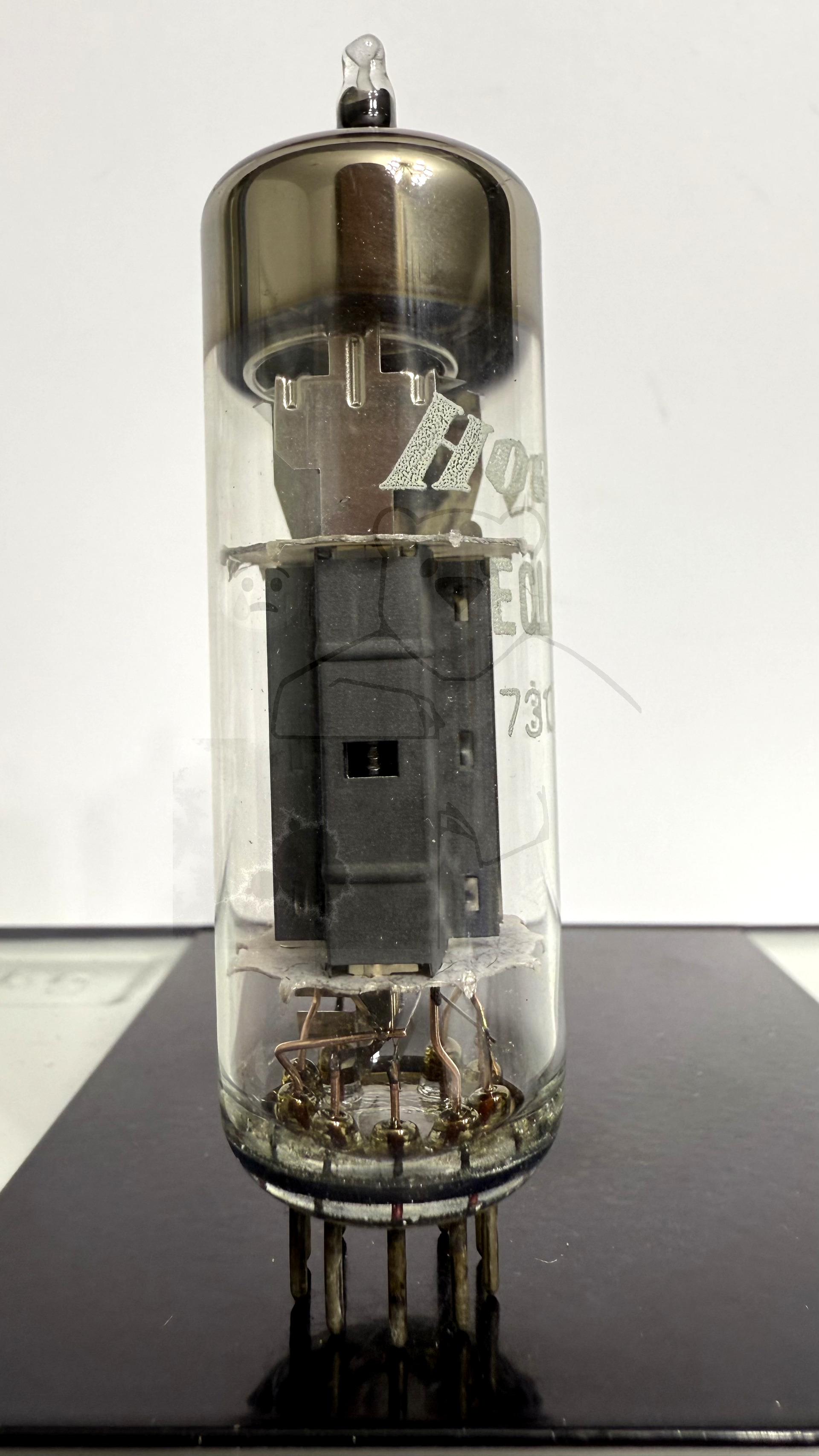

Röhre ECL82 #3931 Bild 4
Röhre ECL82 #3931 Verpackung Bild 1
Röhre ECL82 #3931 Verpackung Bild 2

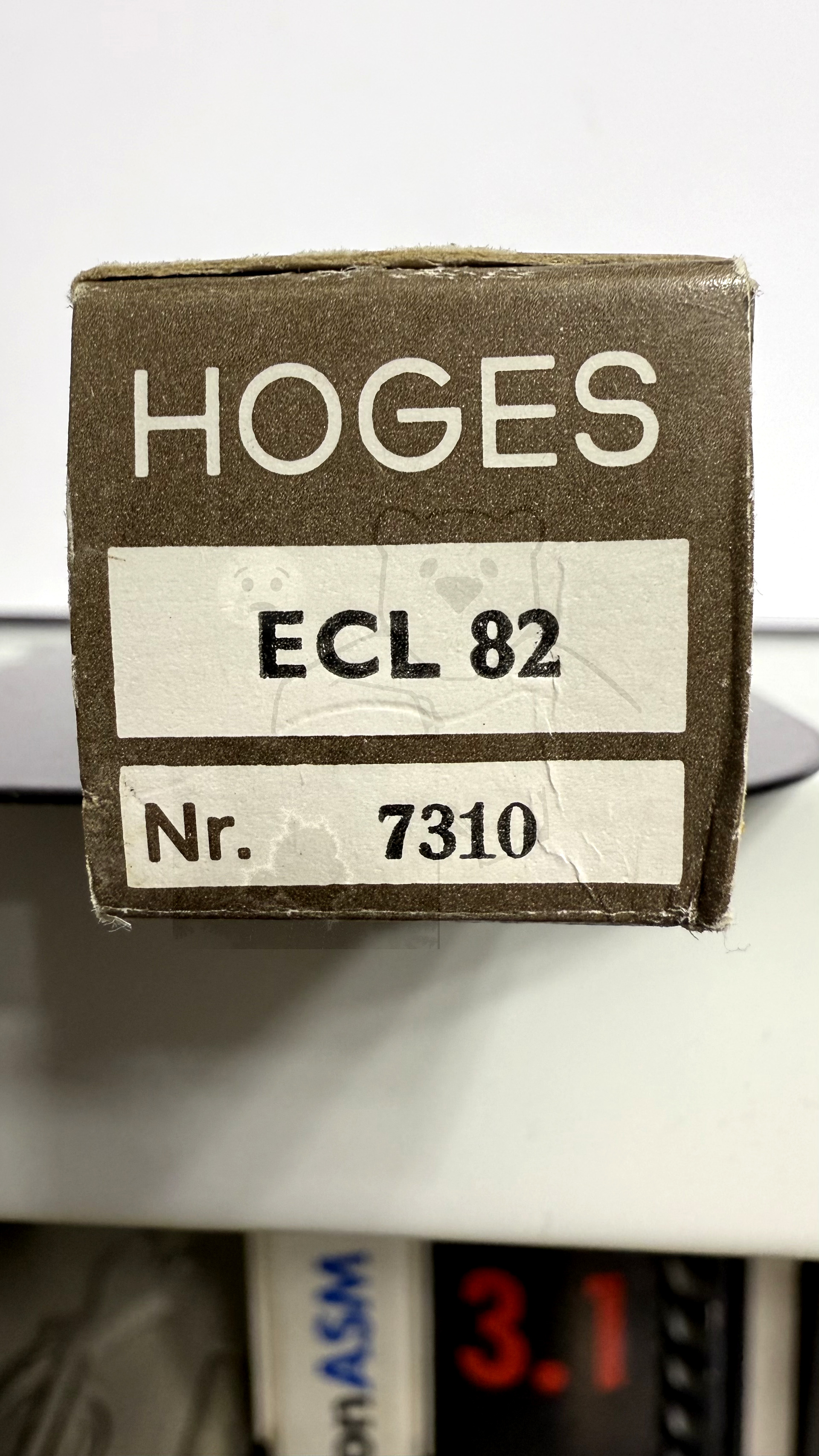

Röhre ECL82 #3931 Verpackung Bild 3
Röhre ECL82 #5921 Bild 1

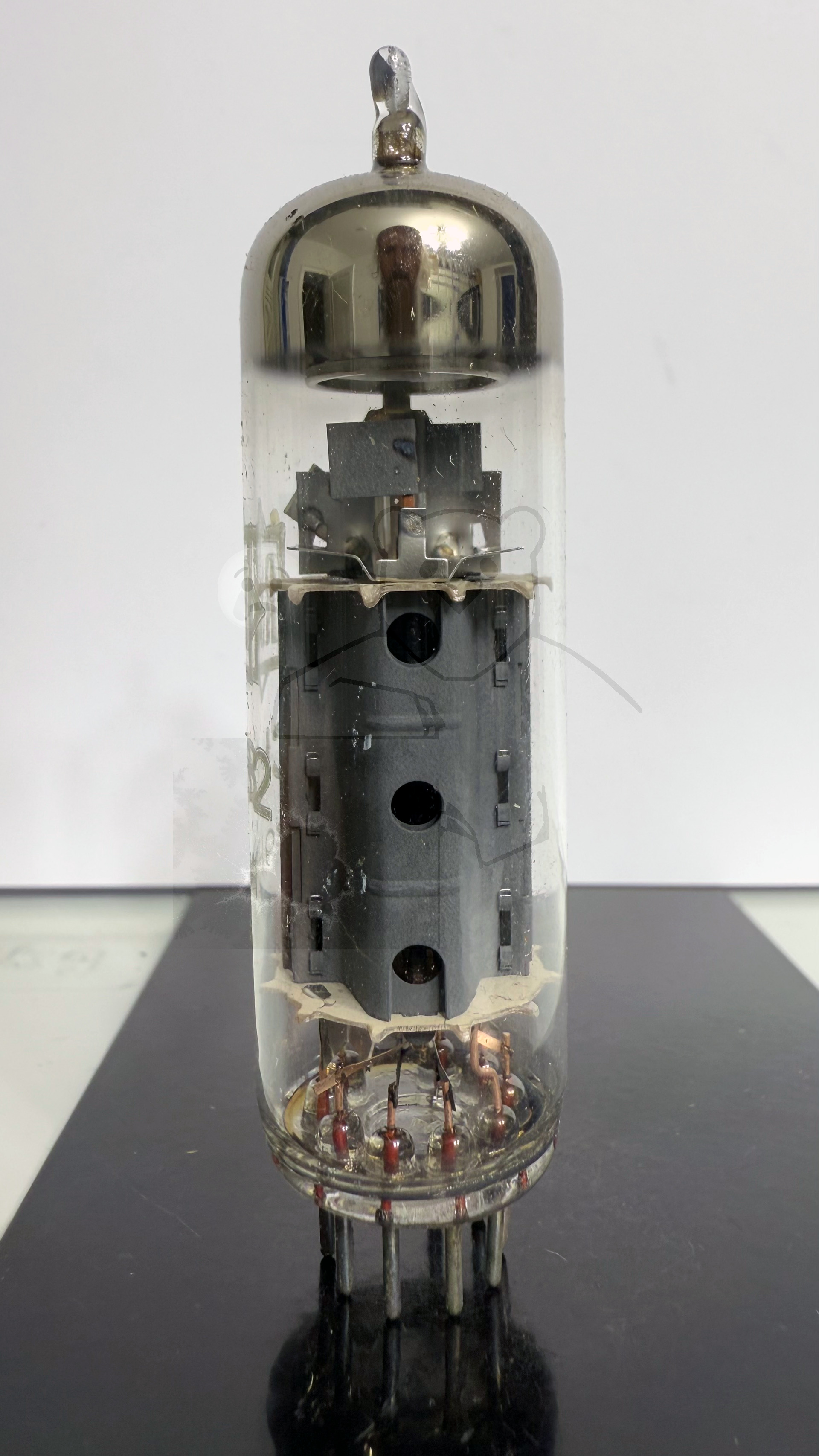

Röhre ECL82 #5921 Bild 2
Röhre ECL82 #5921 Bild 3
Röhre ECL82 #5921 Verpackung Bild 1
Röhre ECL82 #5921 Verpackung Bild 2

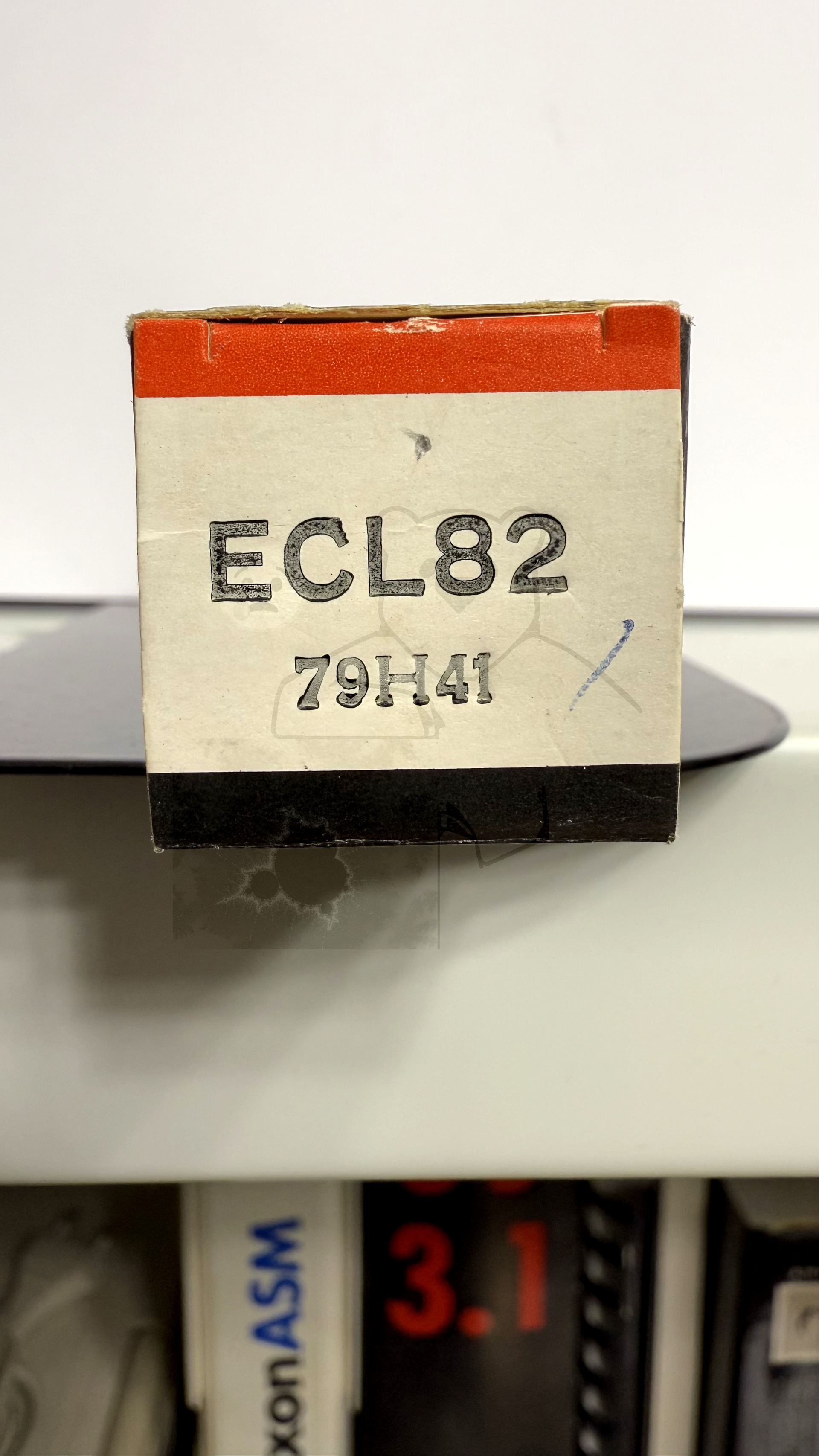

Röhre ECL82 #5921 Verpackung Bild 3

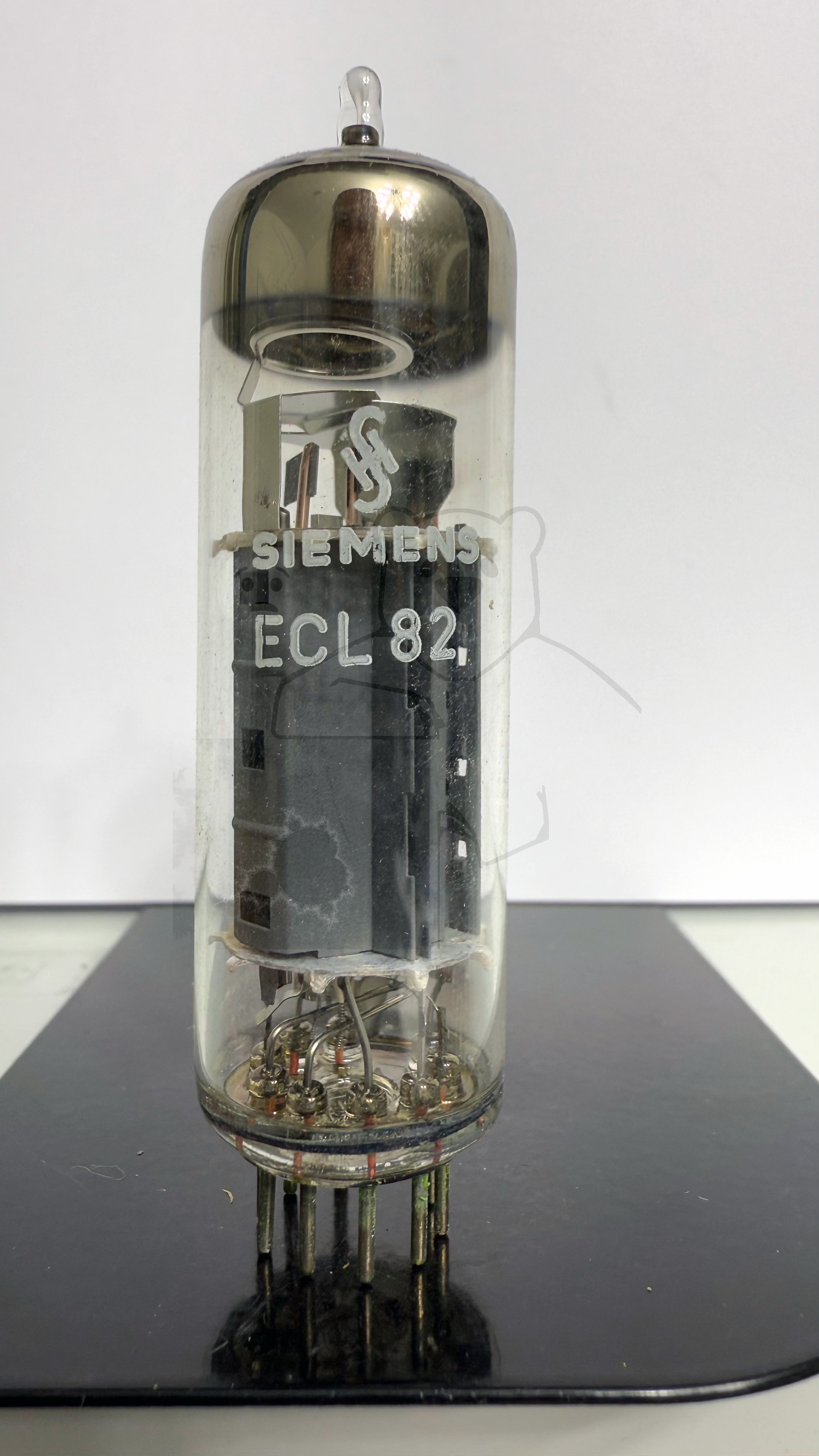

Röhre ECL82 #6711 Bild 1

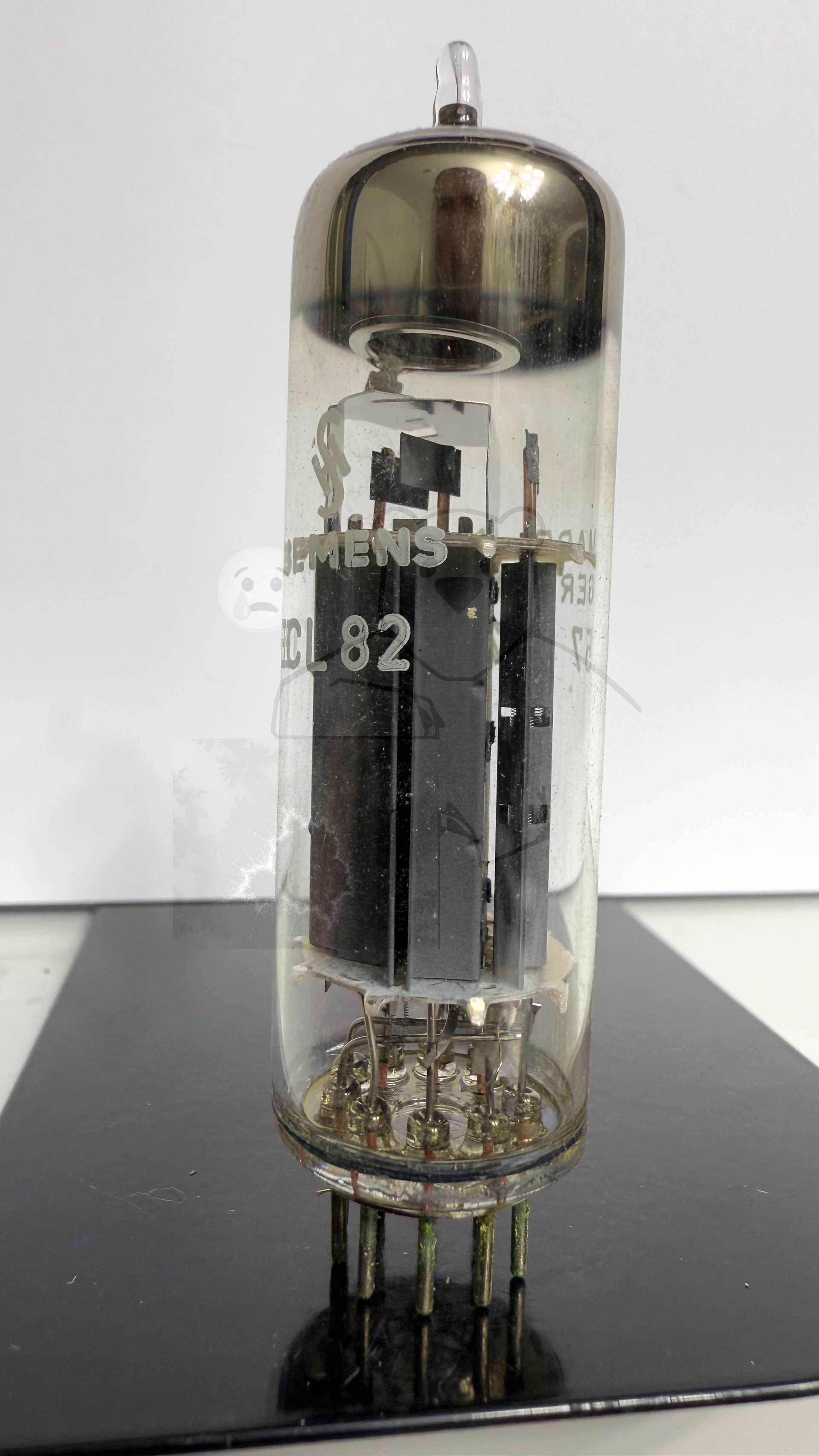

Röhre ECL82 #6711 Bild 2

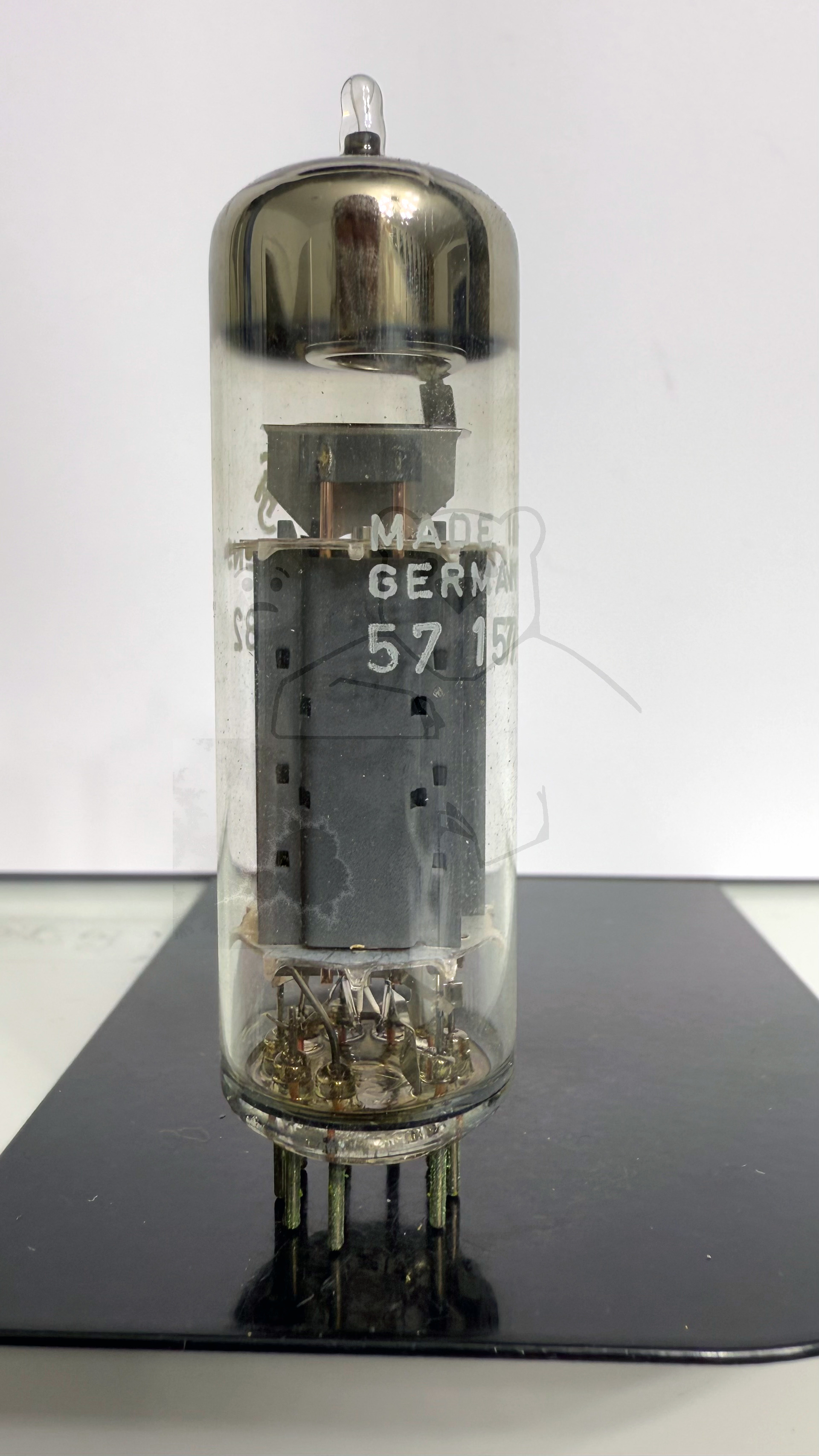

Röhre ECL82 #6711 Bild 3

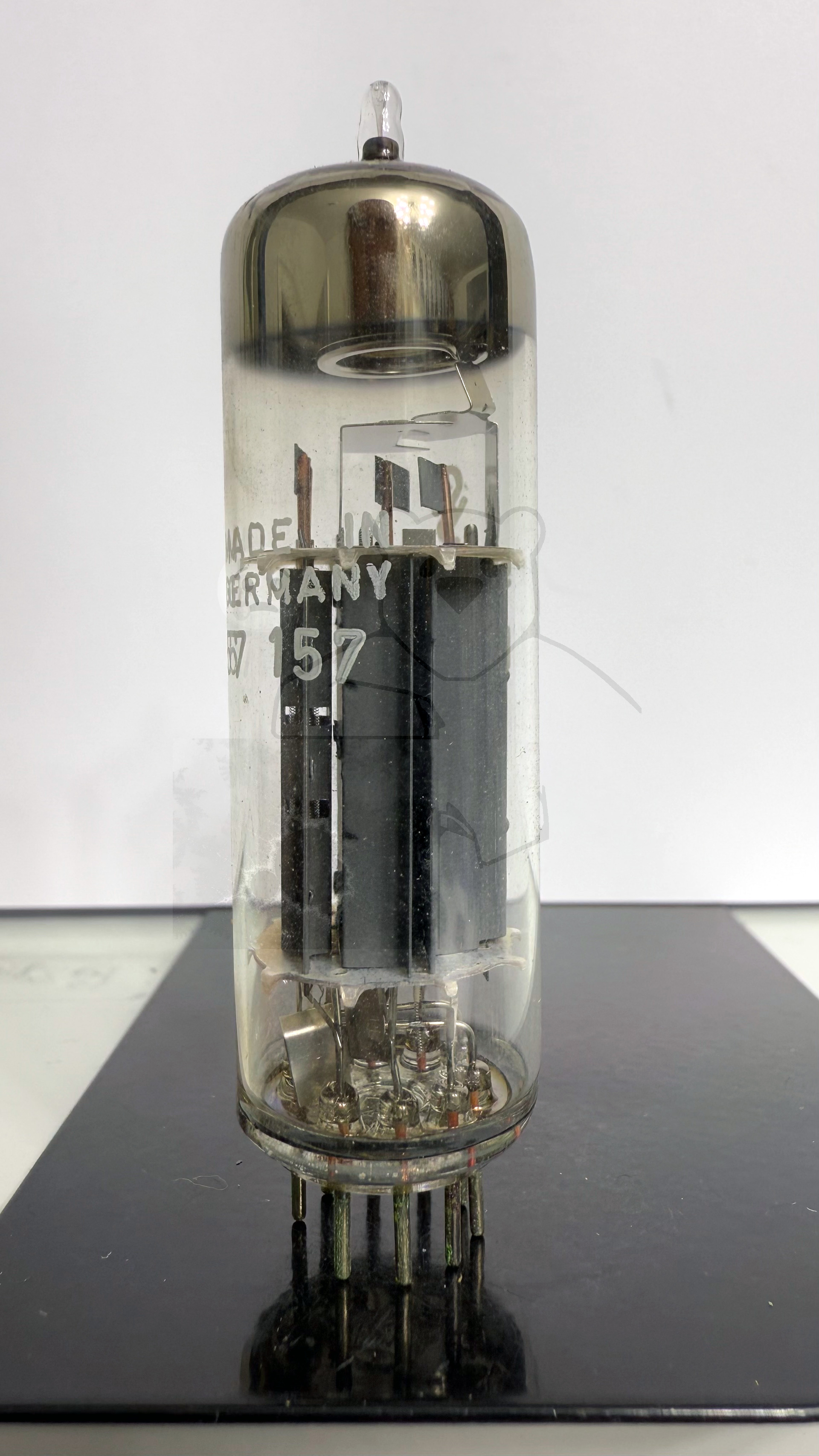

Röhre ECL82 #6711 Bild 4

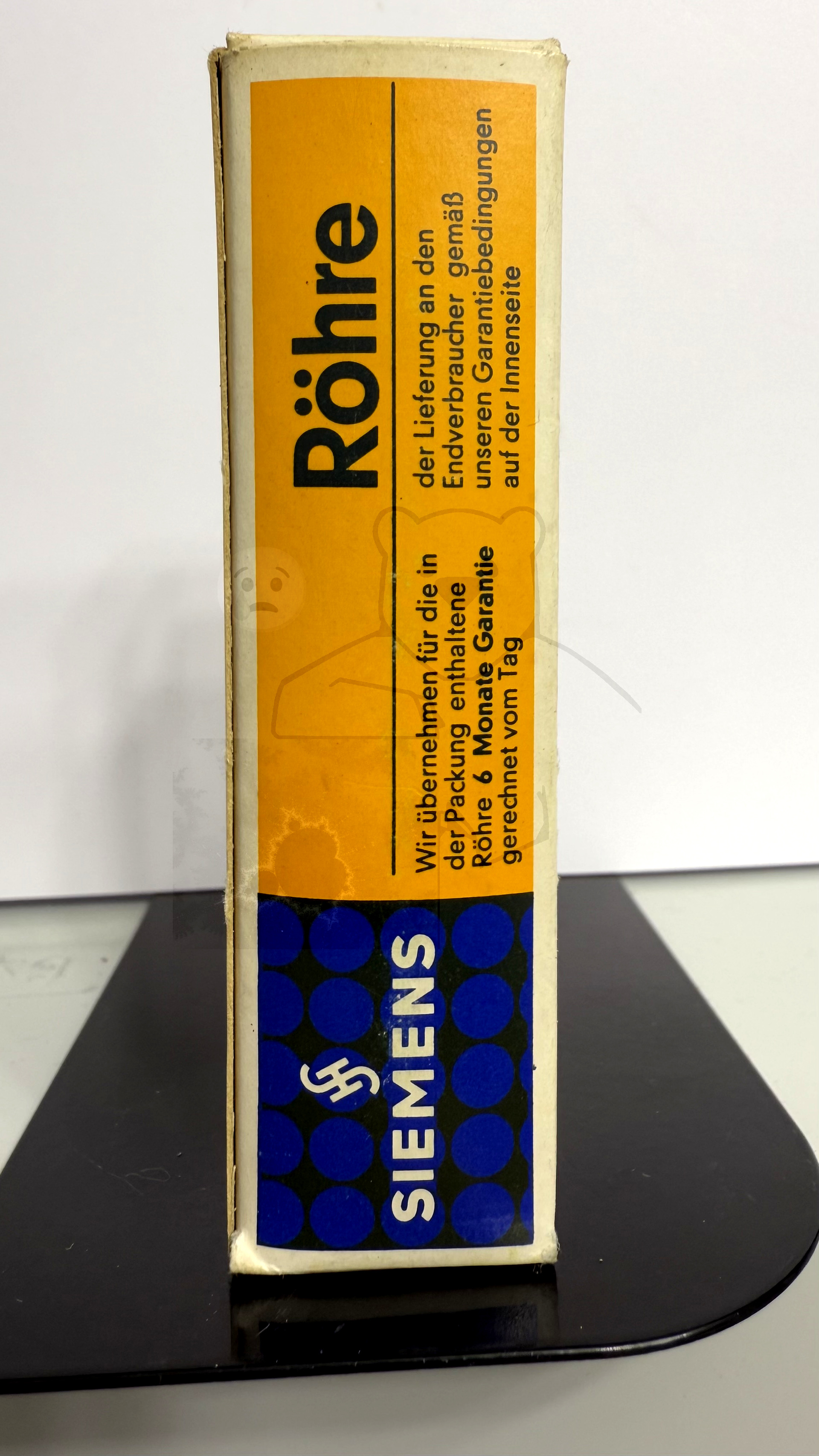

Röhre ECL82 #6711 Verpackung Bild 1

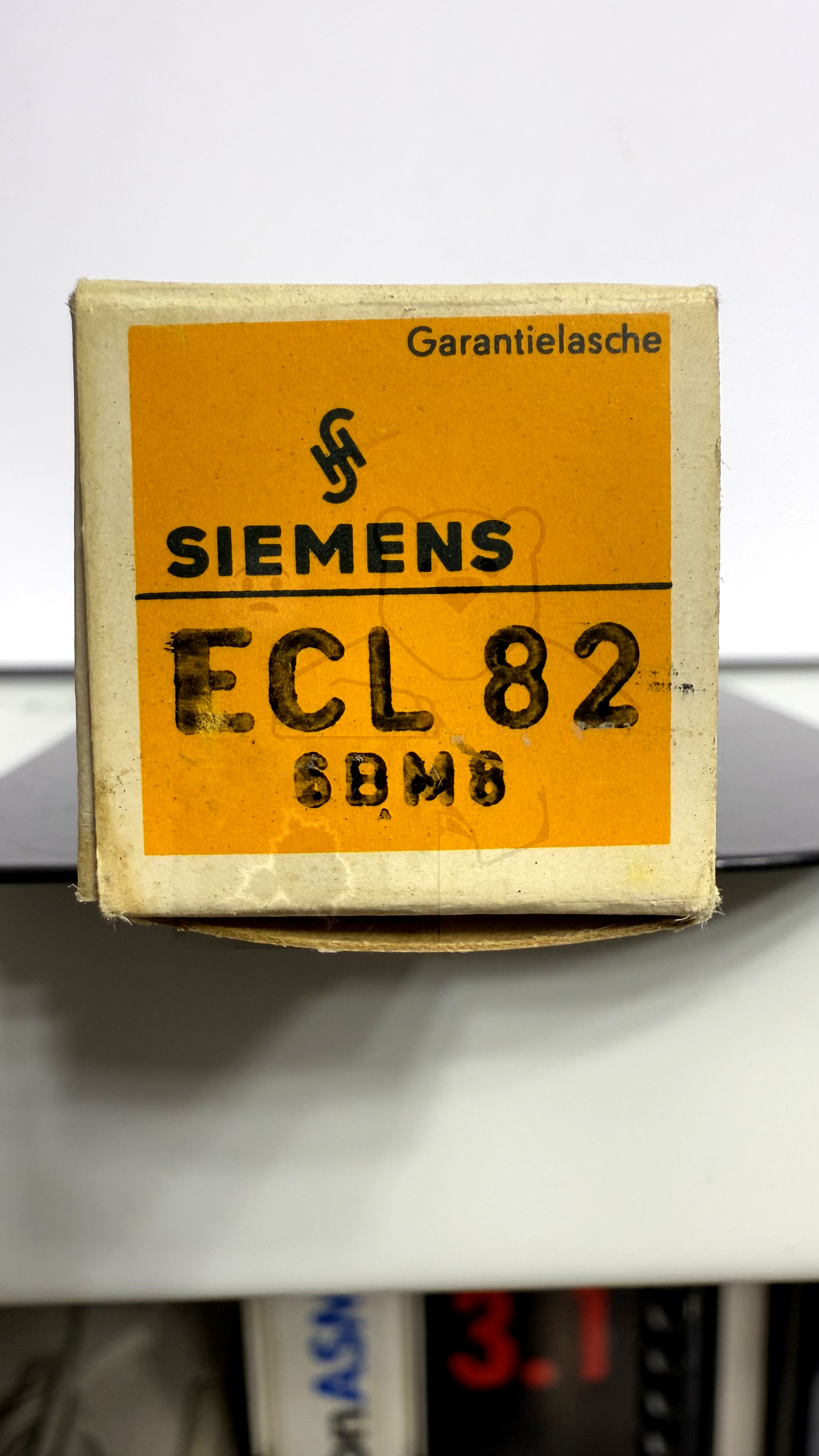

Röhre ECL82 #6711 Verpackung Bild 2

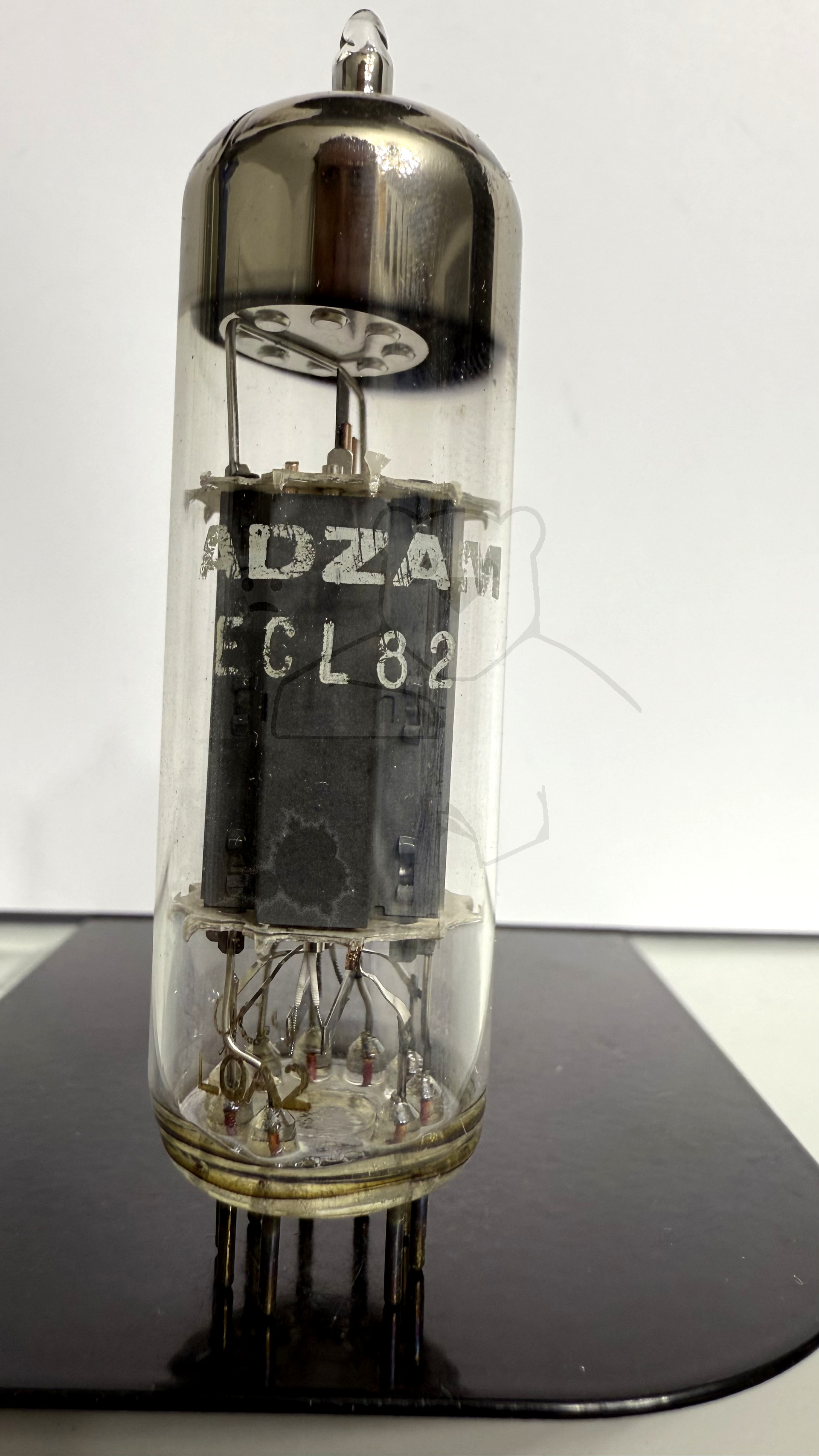

Röhre ECL82 #4340 Bild 1

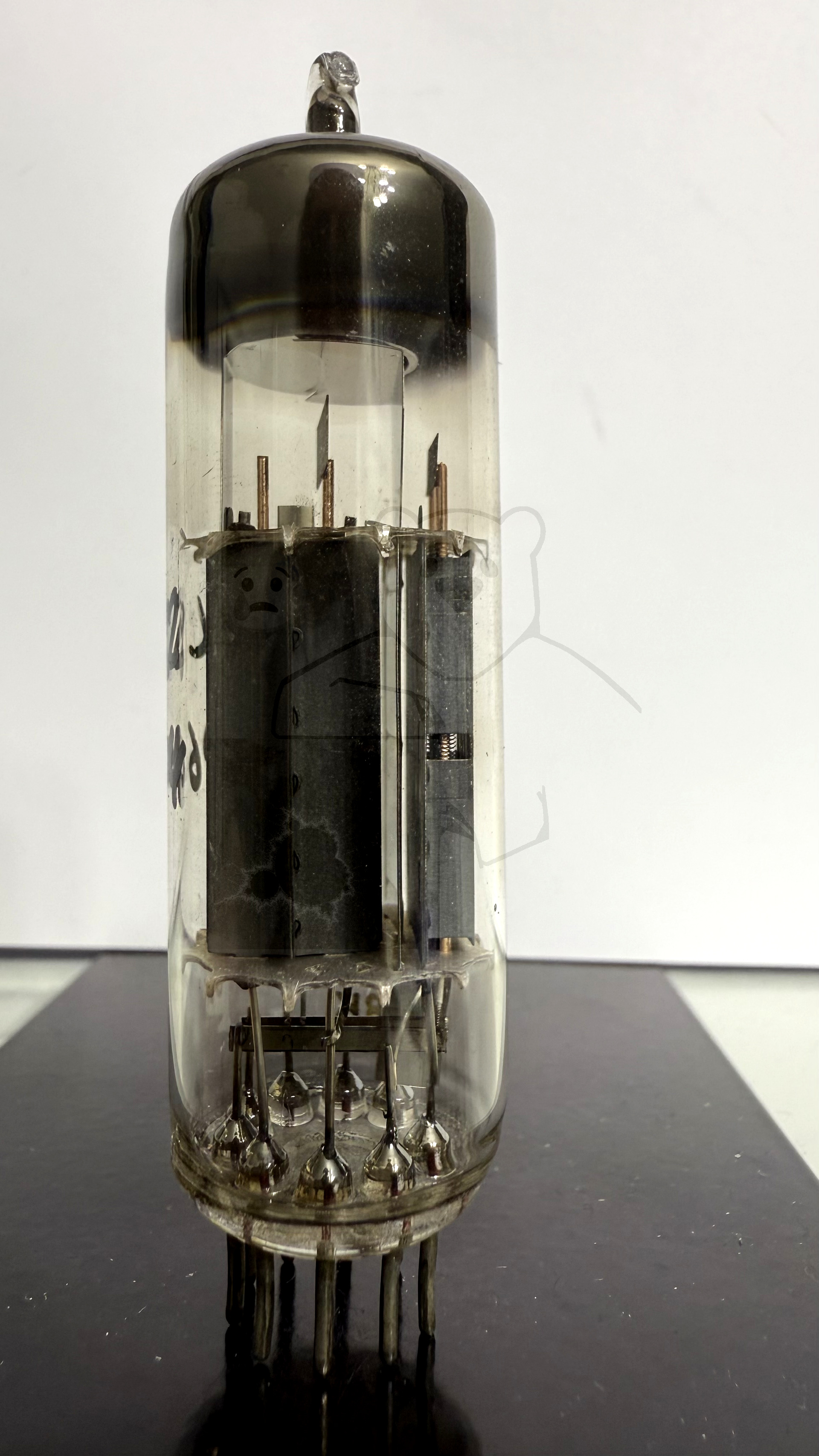

Röhre ECL82 #0604 Bild 1

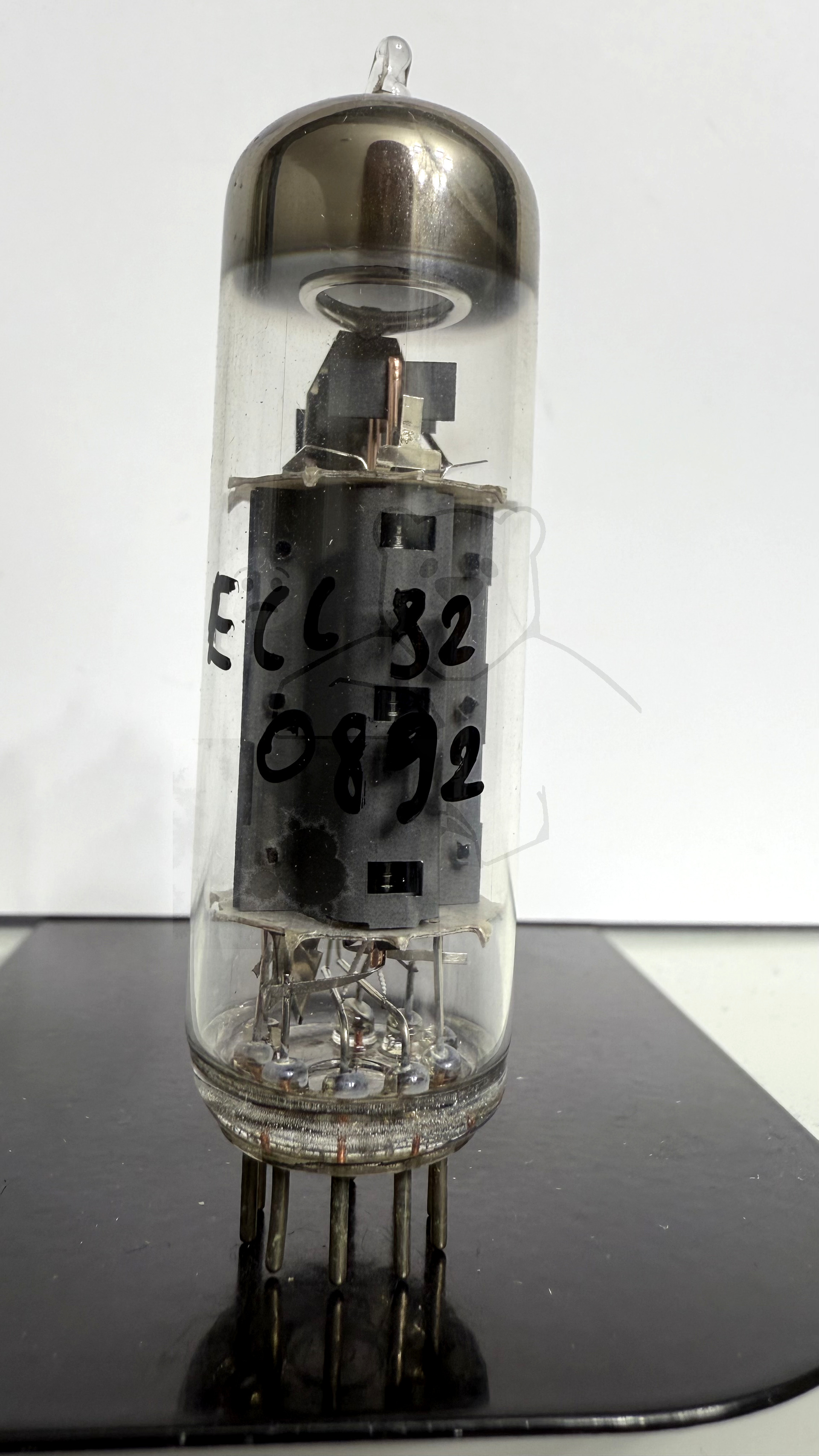

Röhre ECL82 #0892 Bild 1

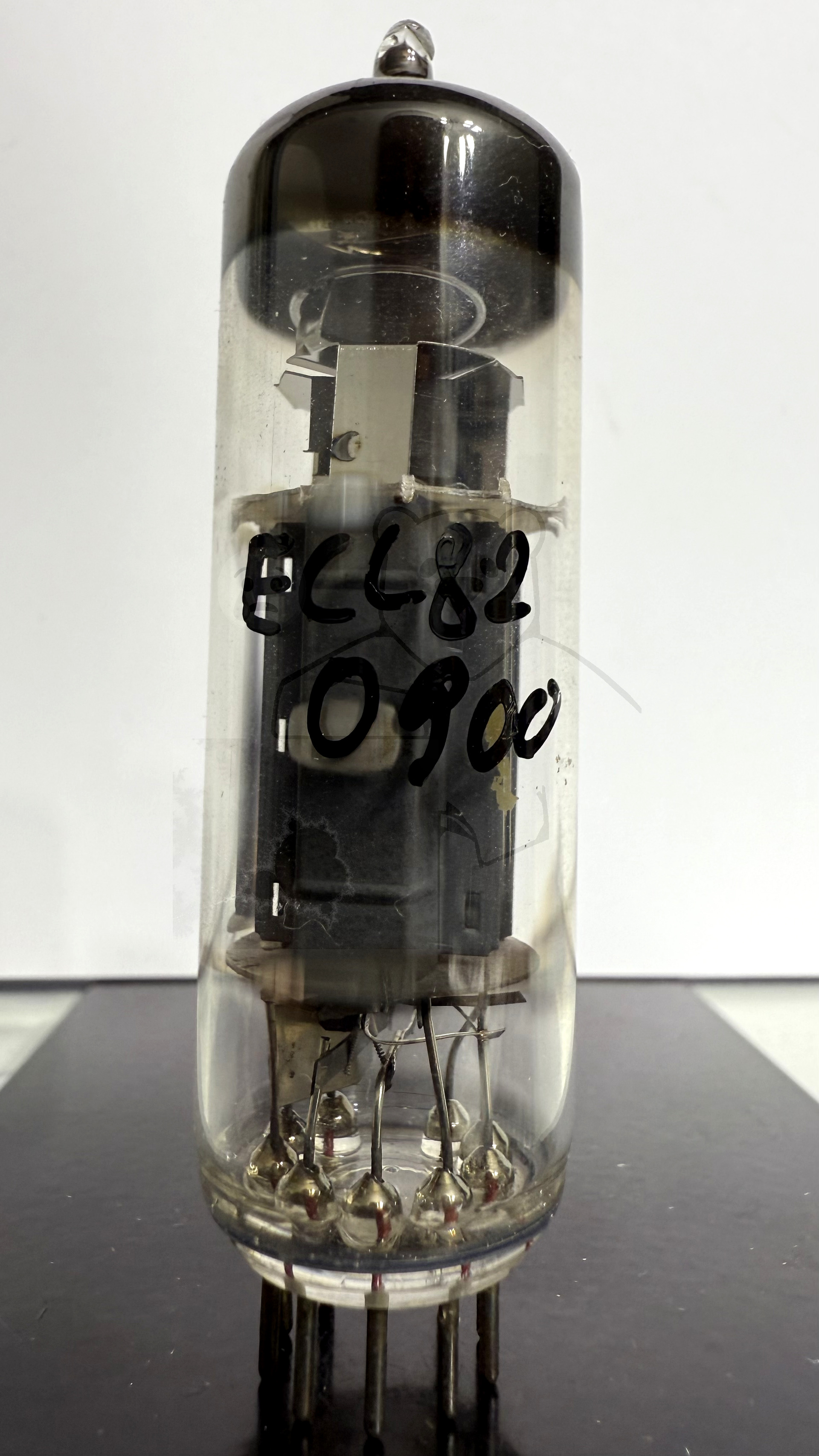

Röhre ECL82 #0900 Bild 1

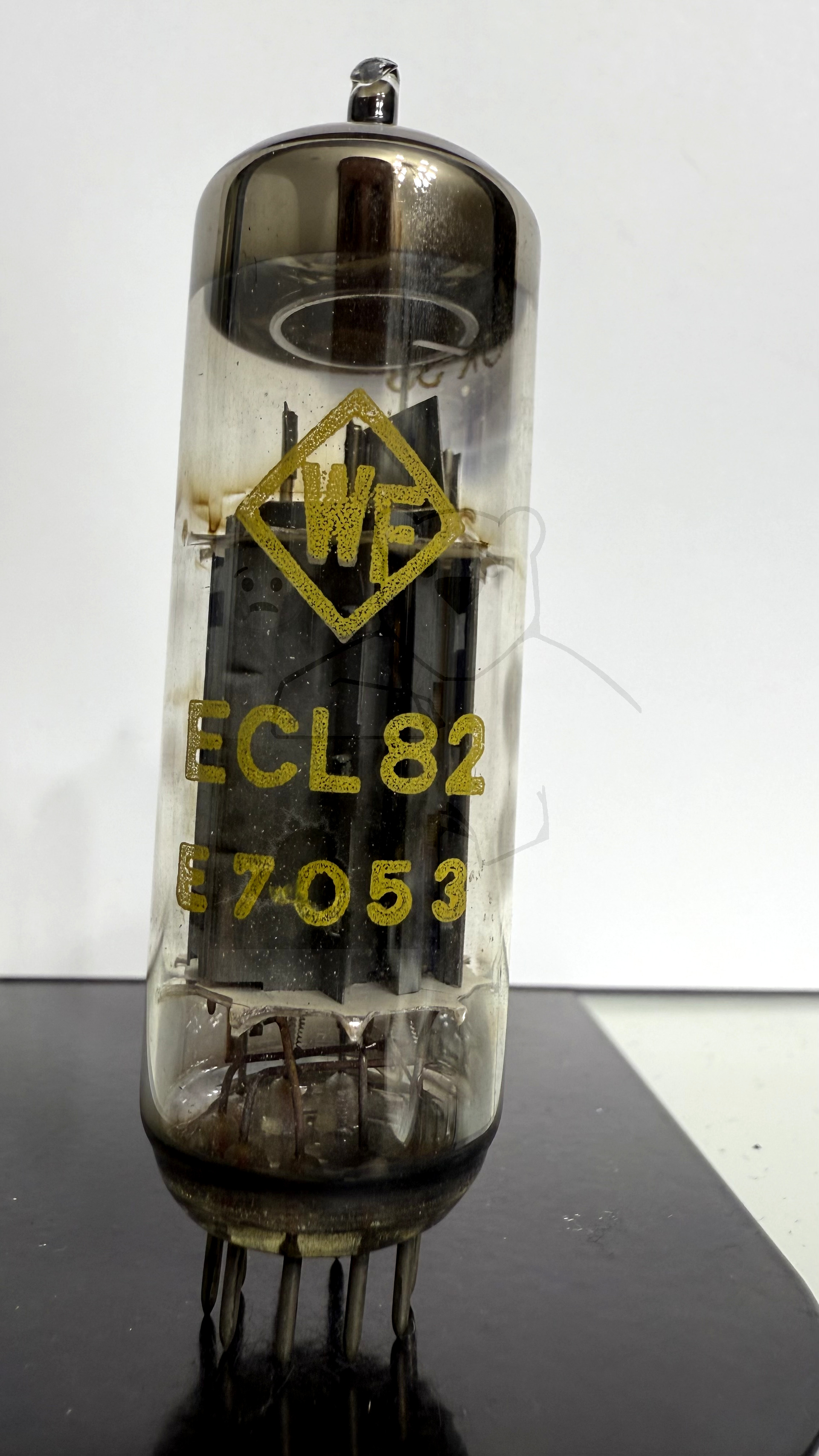

Röhre ECL82 #5543 Bild 1

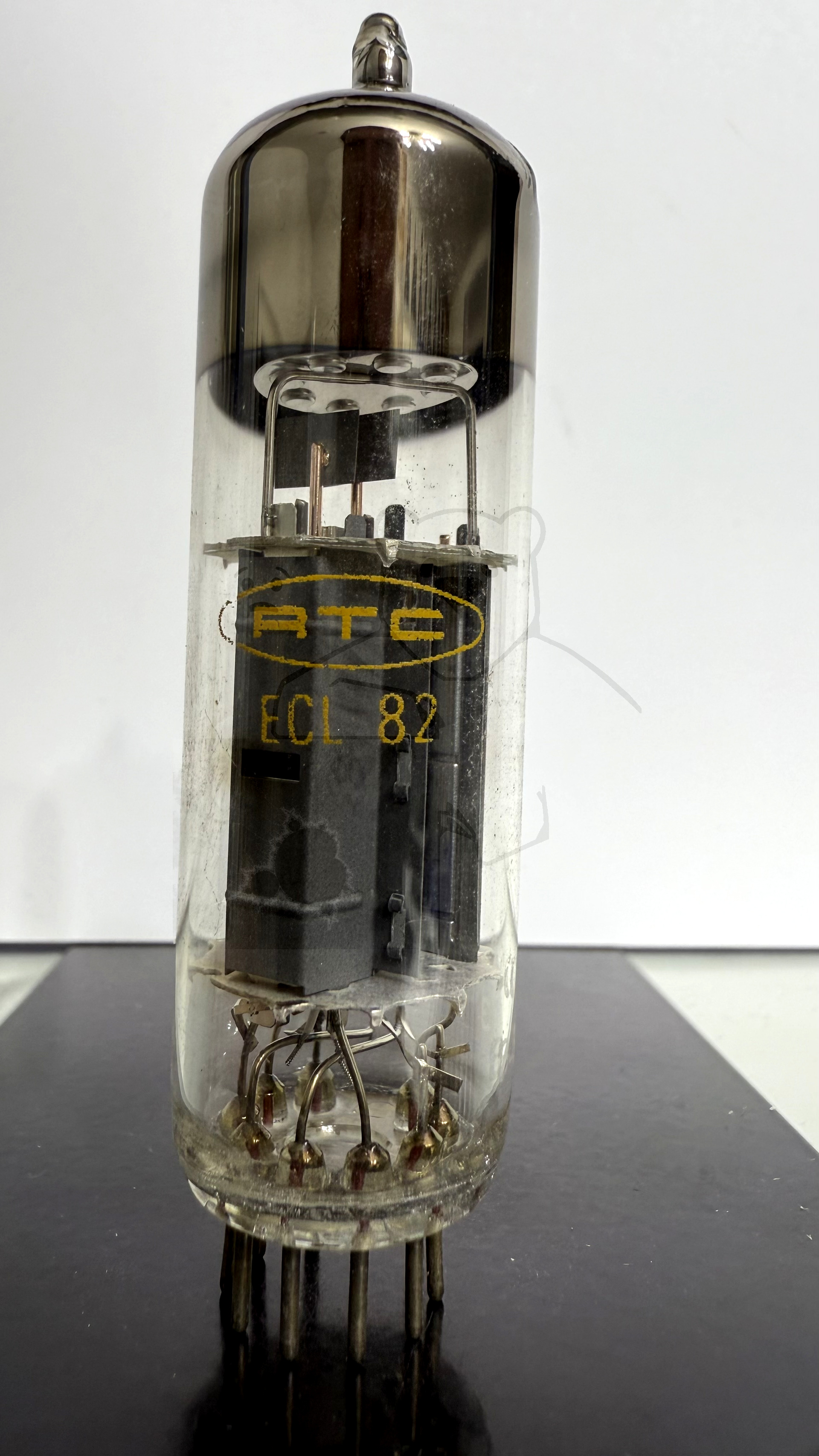

Röhre ECL82 #7039 Bild 1

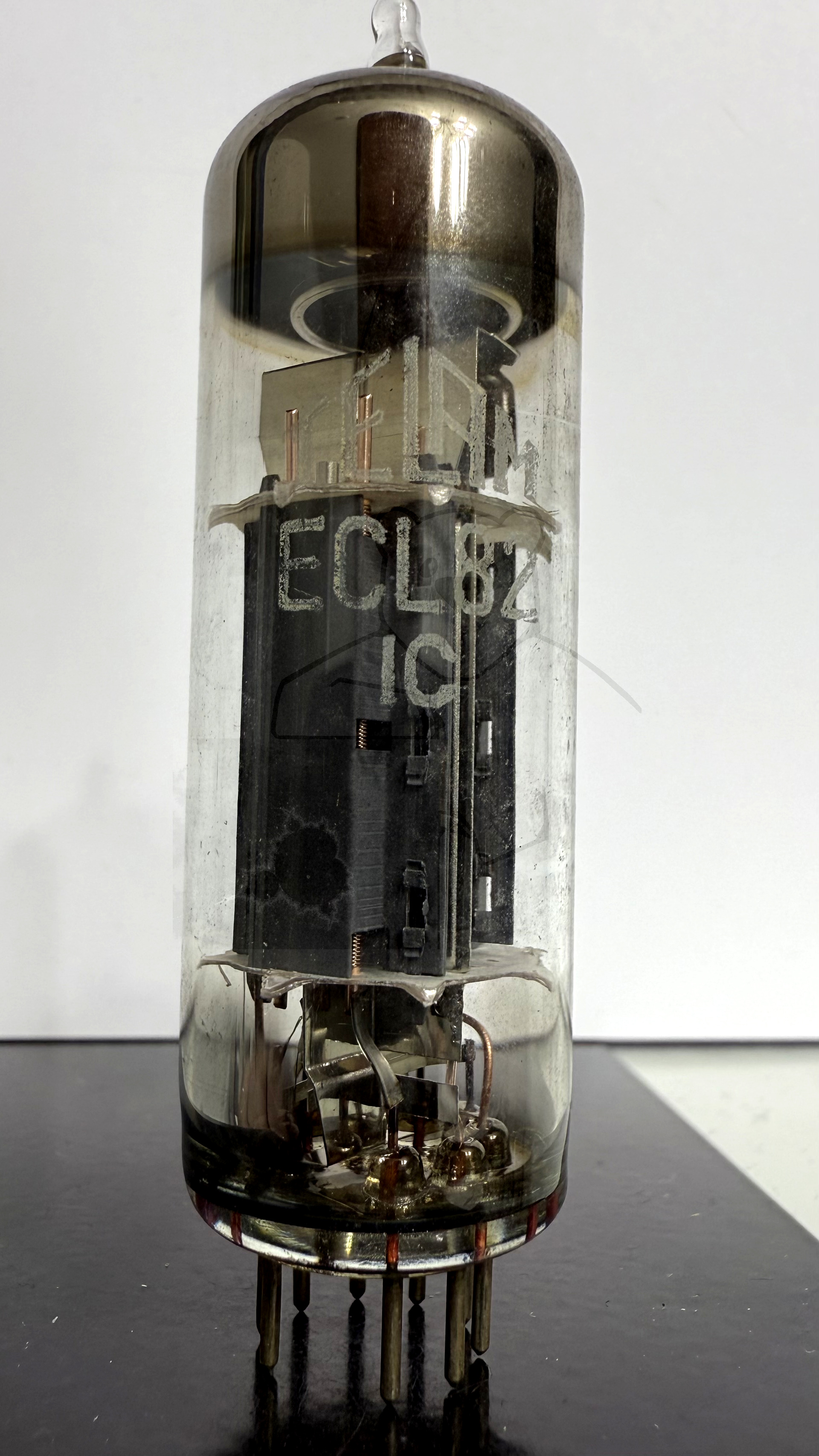

Röhre ECL82 #5619 Bild 1
🔎 Alle Röhren vom Typ ECL82 in der Sammlung
- → ECL82 Inventar: 00601 Hersteller: → Valvo
- → ECL82 Inventar: 00604 Hersteller: → Unbekannter Hersteller
- → ECL82 Inventar: 00750 Hersteller: → Telefunken (Mit Raute im Boden)
- → ECL82 Inventar: 00887 Hersteller: → Telefunken (Mit Raute im Boden)
- → ECL82 Inventar: 00892 Hersteller: → Telefunken (Mit Raute im Boden)
- → ECL82 Inventar: 00899 Hersteller: → Siemens
- → ECL82 Inventar: 00900 Hersteller: → Unbekannter Hersteller
- → ECL82 Inventar: 03931 Hersteller: → Hoges
- → ECL82 Inventar: 04141 Hersteller: → Adzam
- → ECL82 Inventar: 04340 Hersteller: → Adzam
- → ECL82 Inventar: 04341 Hersteller: → Adzam
- → ECL82 Inventar: 04342 Hersteller: → Adzam
- → ECL82 Inventar: 04343 Hersteller: → Adzam
- → ECL82 Inventar: 05310 Hersteller: → WF
- → ECL82 Inventar: 05326 Hersteller: → Telam
- → ECL82 Inventar: 05528 Hersteller: → Telam
- → ECL82 Inventar: 05543 Hersteller: → WF
- → ECL82 Inventar: 05619 Hersteller: → Telam
- → ECL82 Inventar: 05691 Hersteller: → WF
- → ECL82 Inventar: 05742 Hersteller: → WF
- → ECL82 Inventar: 05788 Hersteller: → WF
- → ECL82 Inventar: 05921 Hersteller: → RSD
- → ECL82 Inventar: 06711 Hersteller: → Siemens
- → ECL82 Inventar: 07036 Hersteller: → Industria
- → ECL82 Inventar: 07039 Hersteller: → RTC (Made in England)
- → ECL82 Inventar: 08431 Hersteller: → Unbekannter Hersteller
