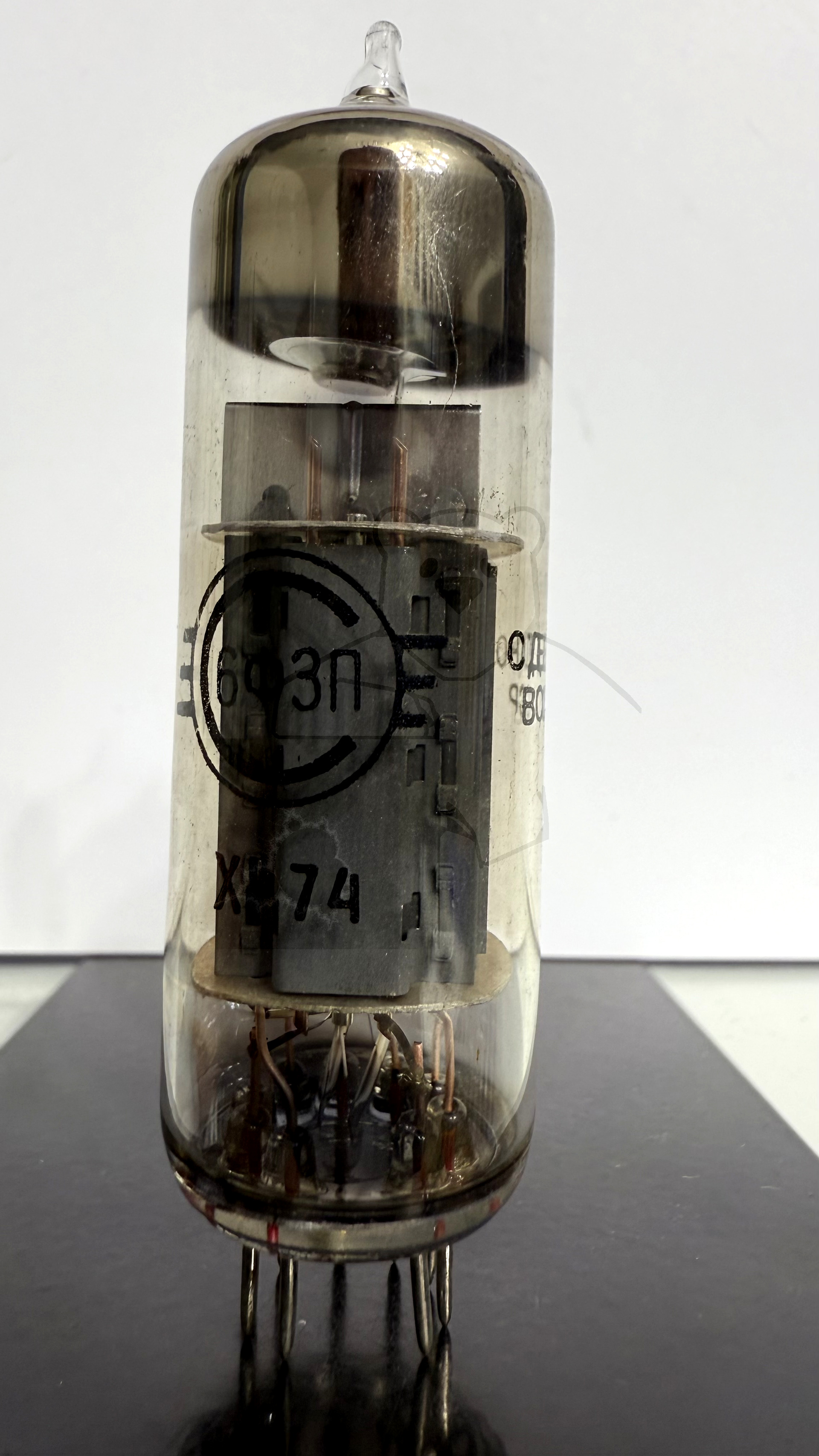

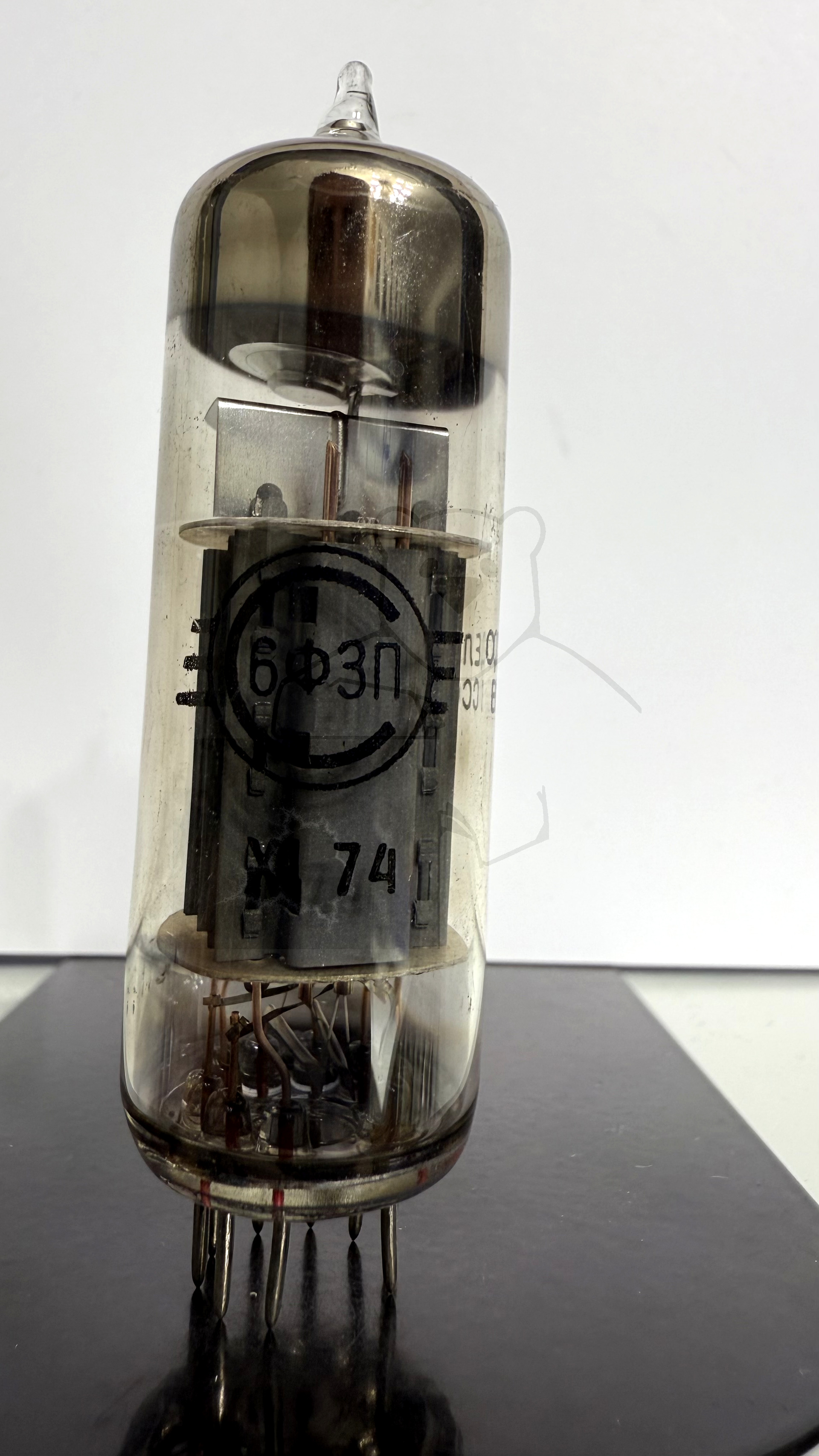

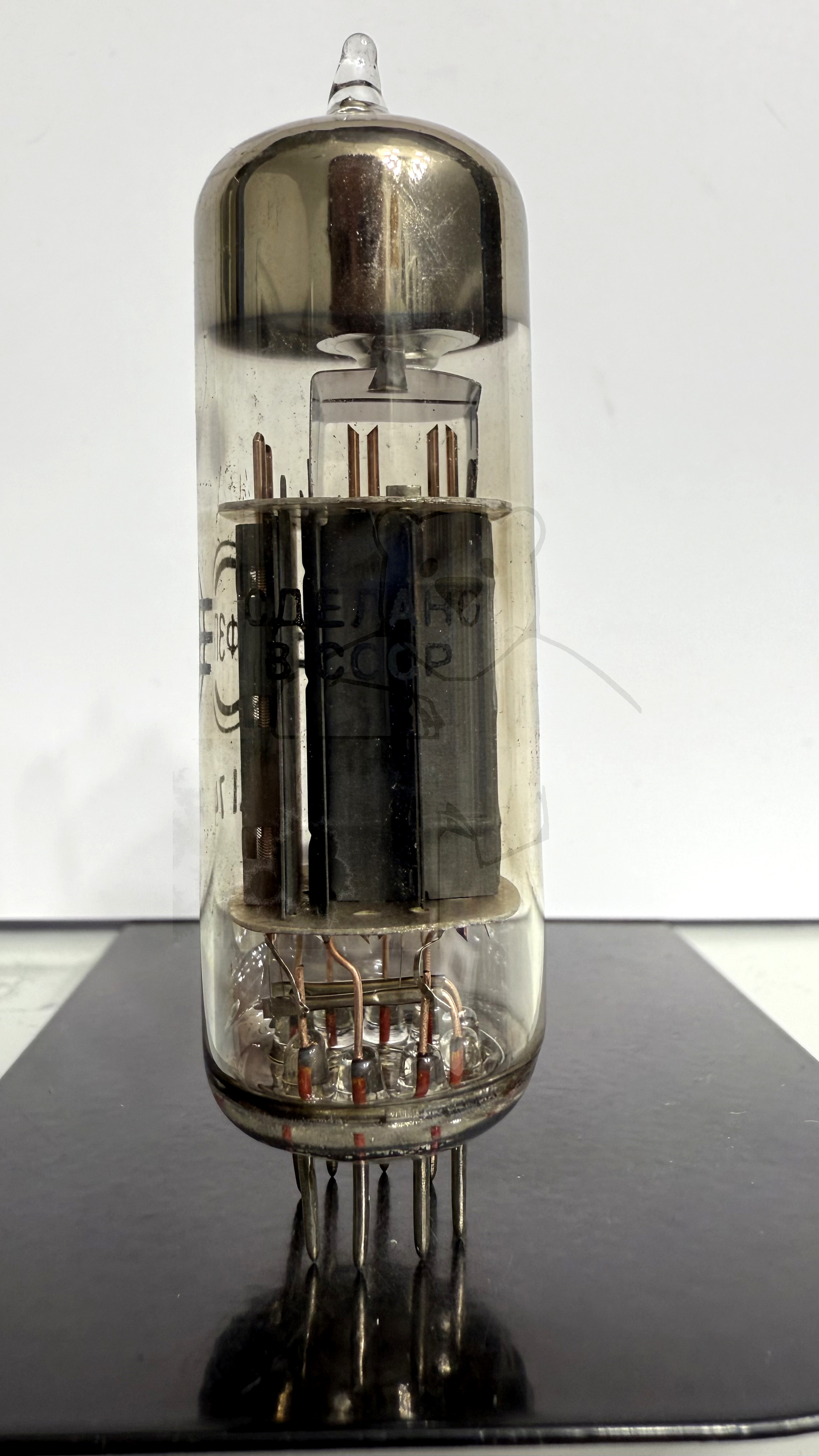

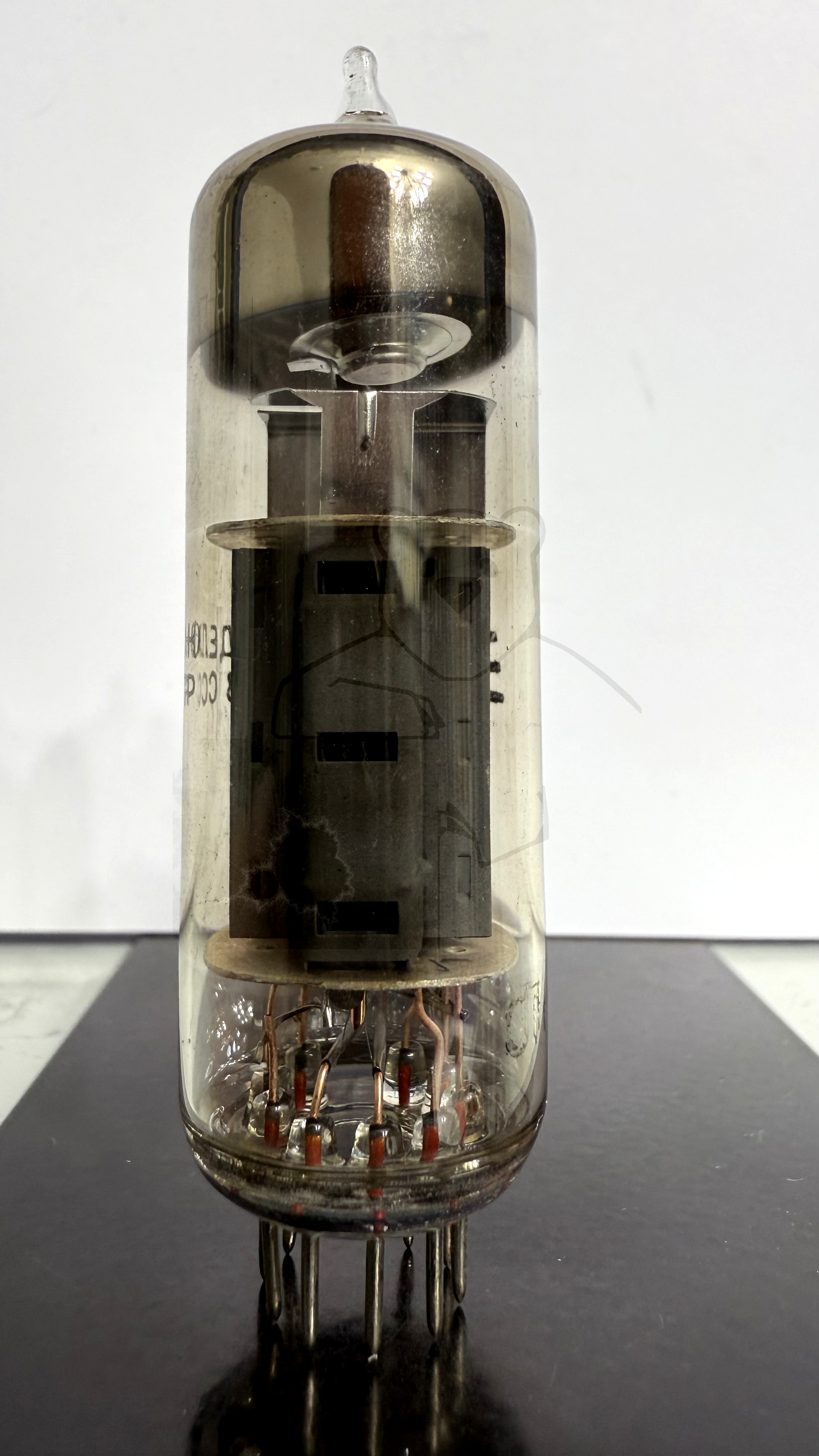

Daten und Bilder der Röhre: 6Ф3П

🔎 Beschreibung der Röhre: 6Ф3П

Name	6Ф3П
Vergleichsname	6BM8 6F3P → ECL82
Heizspannung (Volt)	6,3
Heizstrom (Ampère)	0,81
Art der Heizung	Indirekt
Röhren mit Sockel	→ Informationen zum Sockel: Noval, 9pol. → Liste aller Röhren mit: Noval, 9pol.
Zusätzliche Informationen
Letzte Änderung	09.04.2016 07:05:32

🔎 Beschreibung der Systeme für die Röhre: 6Ф3П

	System 1	System 2
Kathode	8	2
Gitter 1	1	3
Gitter 2		7
Gitter 3		2
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	9	6
Anode 2
Leuchtschirm
Heizung	4, 5	4, 5
Abschirmung	2	2
Funktion	→ Vertikalablenkung	→ Vertikalablenkung, Endroehre

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

🔎 Sockelschaltung der 6Ф3П

Bildquelle: UdSSR Datenblatt

🔎 Datenblätter zur Röhre: 6Ф3П
Datenblatt 6BM8 Svetlana.pdf (123 kB)
Datenblatt 6Ф3П UdSSR Version 2 [www.tubedata.info].pdf (46 kB)
Datenblatt 6Ф3П.pdf (161 kB)
