🔎 Beschreibung der Röhre: AC2 Inventarnummer: 00325
| Name | → AC2 📺 Mit Video |
| Vergleichsname | → Bi IV |
| Hersteller | → Valvo |
| Heizspannung (Volt) | 4 |
| Heizstrom (Ampère) | 0,65 |
| Art der Heizung | Indirekt |
| Röhren mit Sockel | → Informationen zum Sockel: Aussenkontakt, 8pol. → Liste aller Röhren mit: Aussenkontakt, 8pol. |
| Informationen Röhrentyp | Nach dem 2. Weltkrieg wurde wohl von TeKaDe eine 'Notproduktion' der AC2 als Ersatzröhre produziert. Diese trägt den Namen → AC20 |
| Informationen | |
| Kenn Nummer | 96 |
| Ätz- Produktionscode | |
| Serien Nummer | |
| Verpackung | Neutrale Verpackung |
| Getestet | |
| Hoheitszeichen | |
| Letzte Änderung | |
| Lager | S40b |
🔎 Beschreibung der Systeme für die Röhre: AC2
| System 1 | |
| Kathode | 4 |
| Gitter 1 | Kappe |
| Gitter 2 | |
| Gitter 3 | |
| Gitter 4 | |
| Gitter 5 | |
| Gitter 6 | |
| Gitter 7 | |
| Anode 1 | 8 |
| Anode 2 | |
| Leuchtschirm | |
| Heizung | 2, 3 |
| Abschirmung | 1 |
| Funktion | → Niederfrequenzverstaerker, Triode |
Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.
🔎 Sockelschaltung der AC2
Bildquelle: Telefunken Datenblatt
🔎 YouTube Video zu AC2
Hinweis: An dieser Stelle war ursprünglich ein eingebettetes YouTube Video enthalten. Durch die Rechtlichen Grauzonen der EU Datenschutzverordnung (DSGVO) bzw. deren nationaler Umsetzung im Merkel'schen #Neuland, ist dies nicht mehr möglich ohne unnötiges Java-Script und oder nervige Cookie-Banner.
Sie müssen diesen Link manuell anklicken um dieses Video auf YouTube zu sehen:
↗︎ https://youtu.be/ThUyyzo1jeg (Durch Anklicken verlassen Sie diese Webseite!)
🔎 Datenblätter zur Röhre: AC2
Anwendung AC2 Telefunken Version 1.pdf (142 kB)
Anwendung AC2 Telefunken Version 2 [www.tubedata.info].pdf (200 kB)
Datenblatt AC2 Miniwatt [www.tubedata.info].pdf (736 kB)
Datenblatt AC2 Philips.pdf (22 kB)
Datenblatt AC2 Telefunken.pdf (179 kB)
Datenblatt AC2 Tungsram.pdf (90 kB)
Pruefkarte AC2 - Neuberger RPM370 Roehrenmessgeraet.pdf (187 kB)
Pruefkarte AC2 ABC1 - Funke W19 Roehrenpruefer.pdf (162 kB)Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
🔎 Bilder der Röhre: AC2

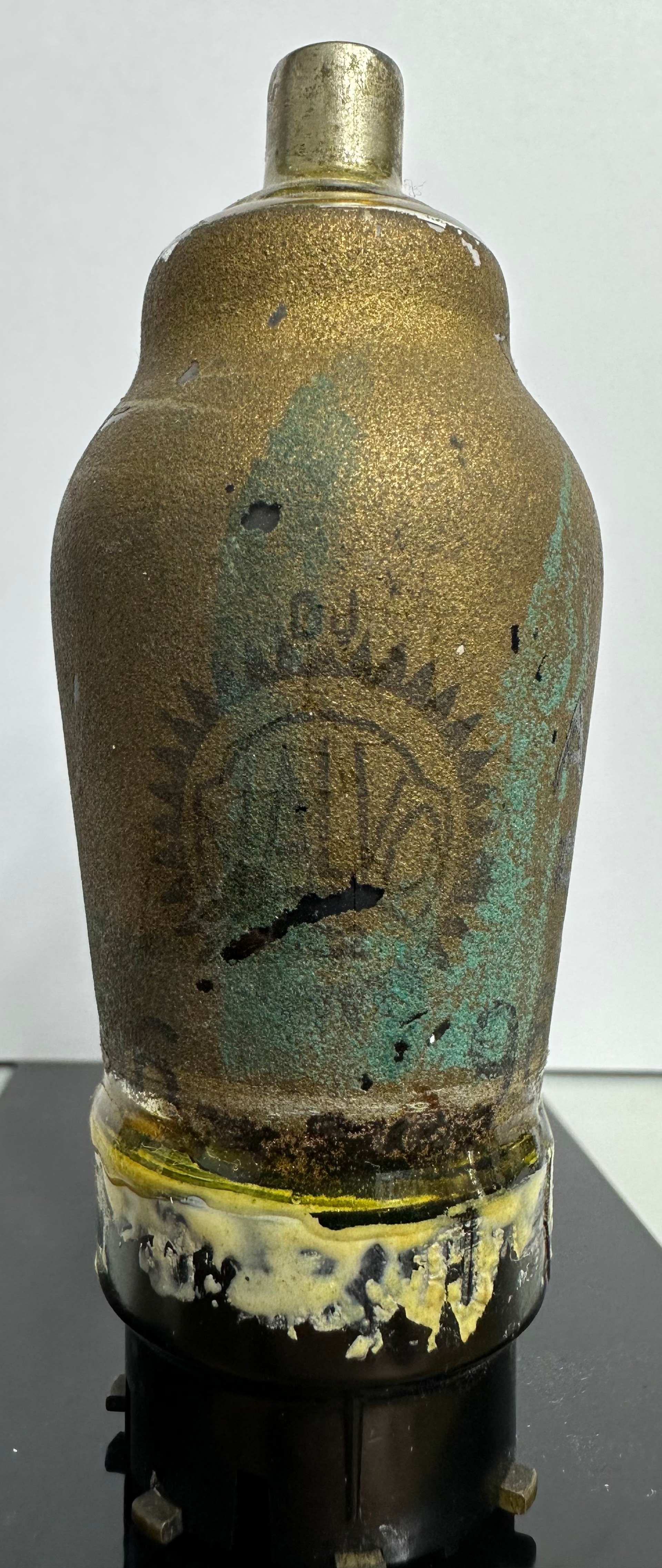

Röhre AC2 #0325 Bild 1
