🔎 Beschreibung der Röhre: 6Ж4 Inventarnummer: 00224
| Name | → 6Ж4 |
| Vergleichsname | → 2190 OSW 6134 → 6AC7 6J4 → 6J4PJ VT-112 |
| Hersteller | → UdSSR (СВЕТЛАНА, Svetlana) |
| Heizspannung (Volt) | 6,3 |
| Heizstrom (Ampère) | 0,45 |
| Art der Heizung | Indirekt |
| Röhren mit Sockel | → Informationen zum Sockel: Oktal, 8pol. → Liste aller Röhren mit: Oktal, 8pol. |
| Informationen Röhrentyp | |
| Informationen | ОТК1 Produziert: 3/1974 → Aus der Saarbrücker Sammlung |
| Kenn Nummer | |
| Ätz- Produktionscode | |
| Serien Nummer | |
| Verpackung | Neutrale Verpackung |
| Getestet | |
| Hoheitszeichen | |
| Letzte Änderung | |
| Lager | S38b |
🔎 Beschreibung der Systeme für die Röhre: 6Ж4
| System 1 | |
| Kathode | 5 |
| Gitter 1 | 4 |
| Gitter 2 | 6 |
| Gitter 3 | 3 |
| Gitter 4 | |
| Gitter 5 | |
| Gitter 6 | |
| Gitter 7 | |
| Anode 1 | 8 |
| Anode 2 | |
| Leuchtschirm | |
| Heizung | 2, 7 |
| Abschirmung | 1 |
| Funktion | → Breitbandverstaerker, Pentode |
Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.
🔎 Sockelschaltung der 6Ж4
Bildquelle: General Electric Datenblatt
🔎 Datenblätter zur Röhre: 6Ж4
Datenblatt 6AC7 VT-112 Sylvania.pdf (107 kB)
Datenblatt 6AC7GT Hitachi.pdf (51 kB)
Datenblatt 6Ж4.pdf (89 kB)Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
🔎 Bilder der Röhre: 6Ж4

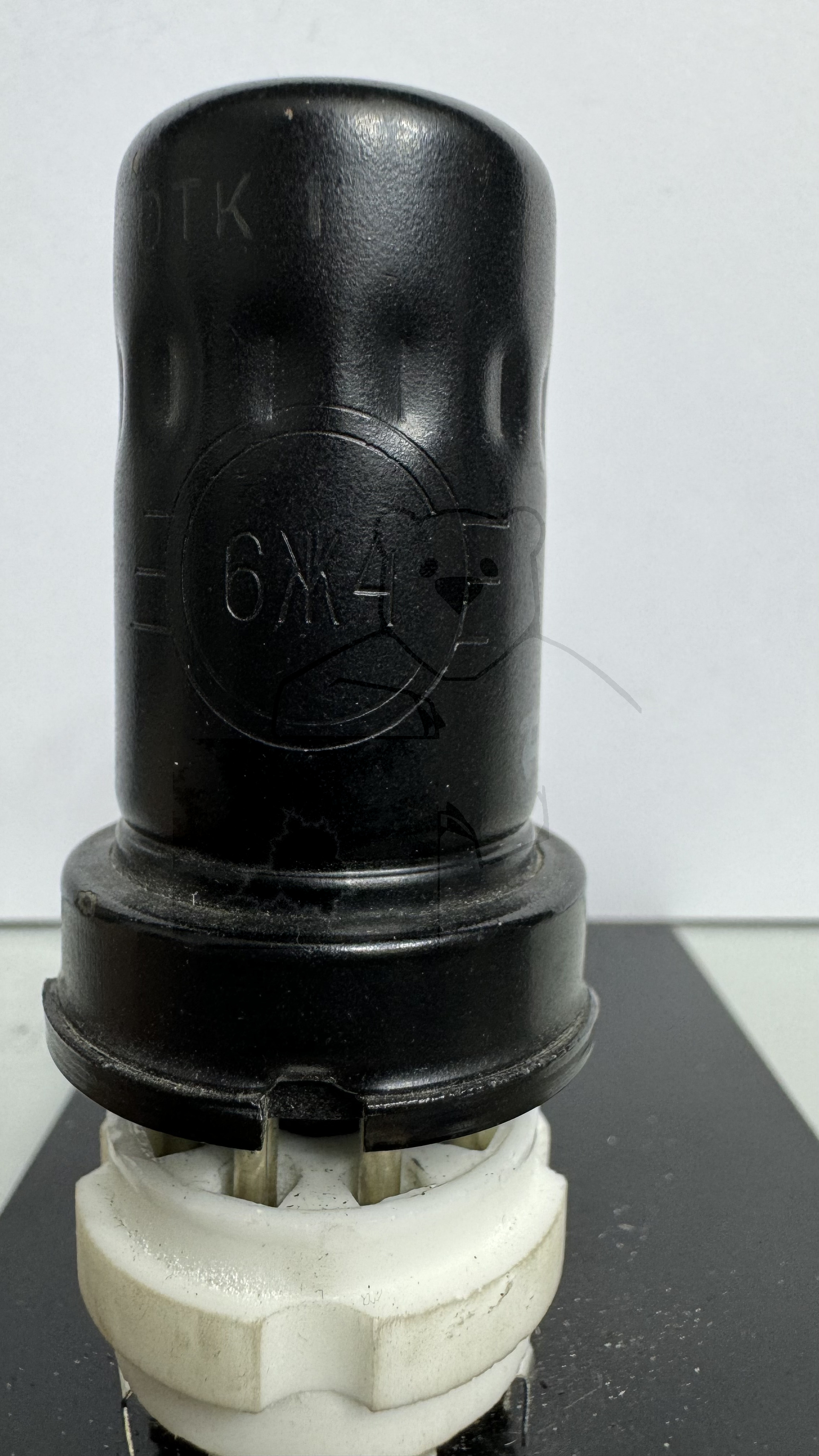

Röhre 6Ж4 #0224 Bild 1

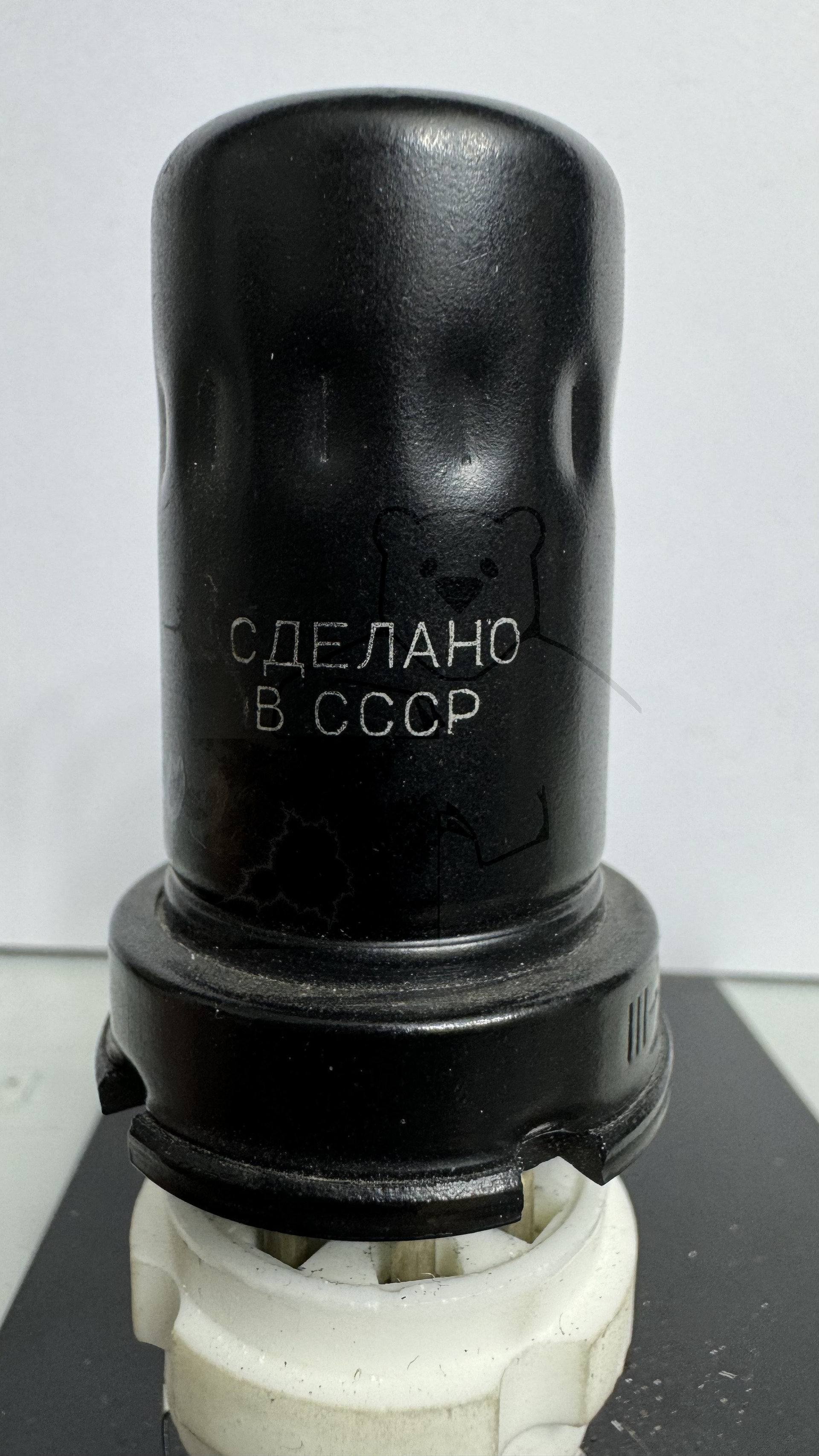

Röhre 6Ж4 #0224 Bild 2
