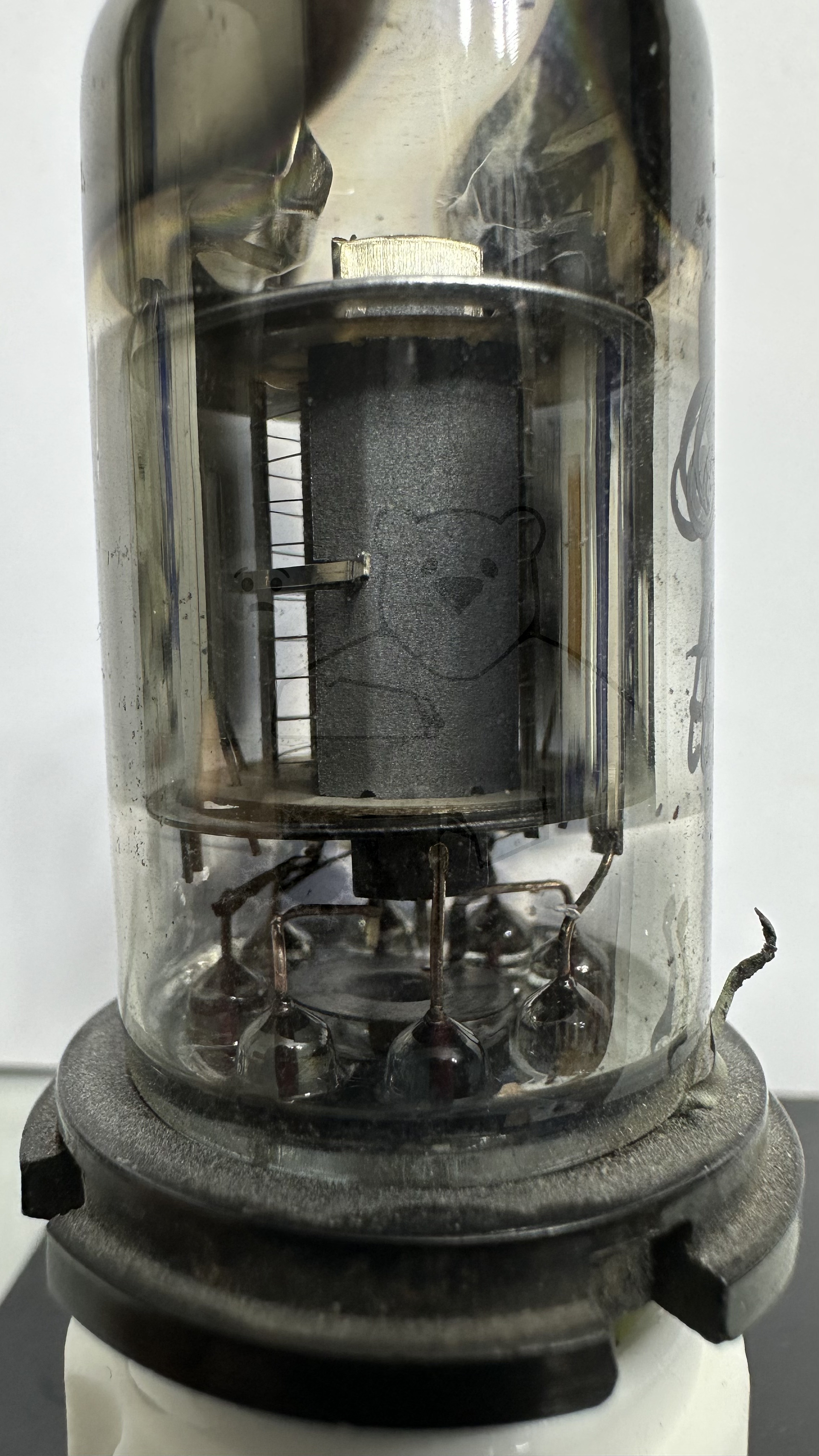

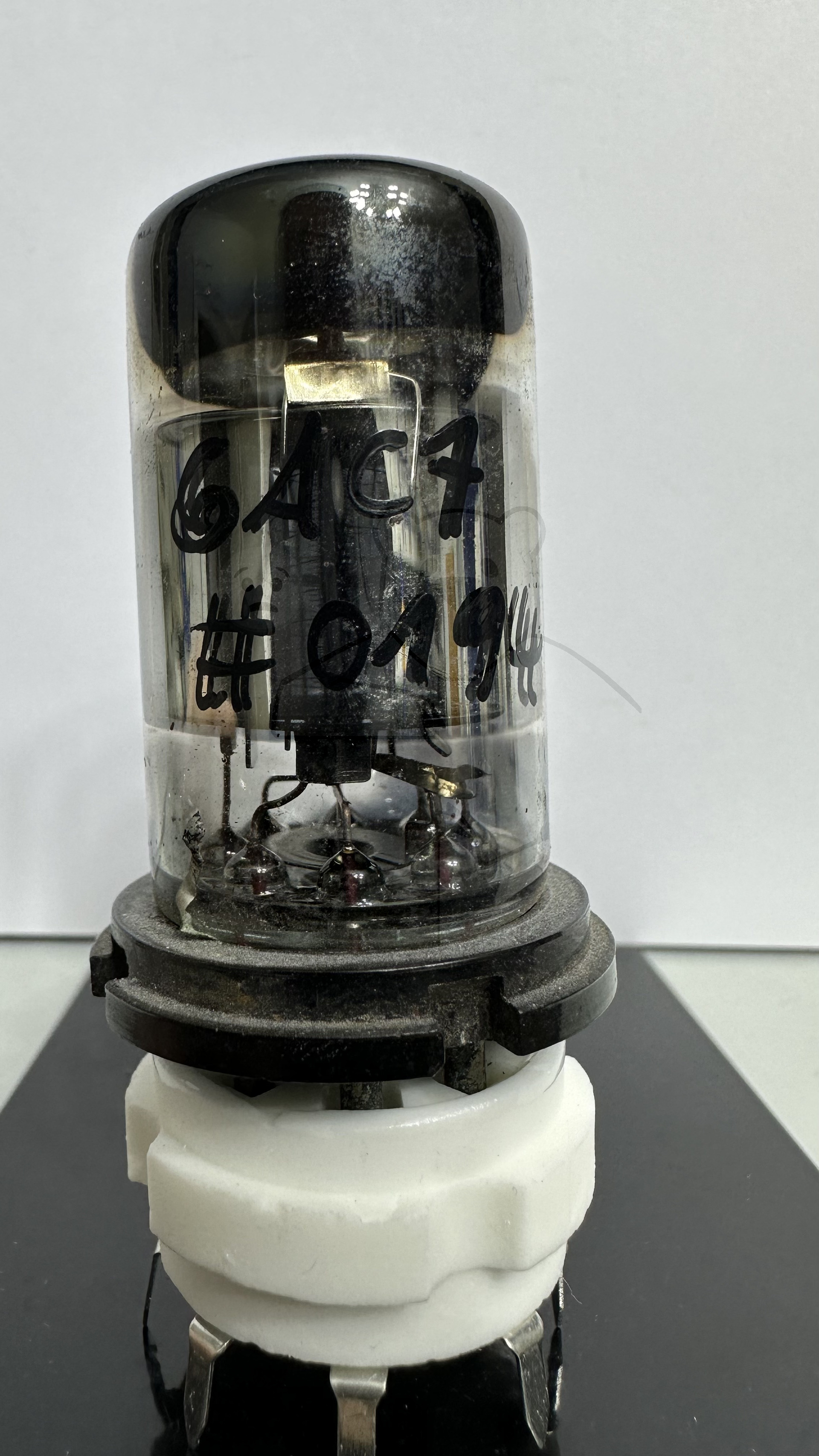

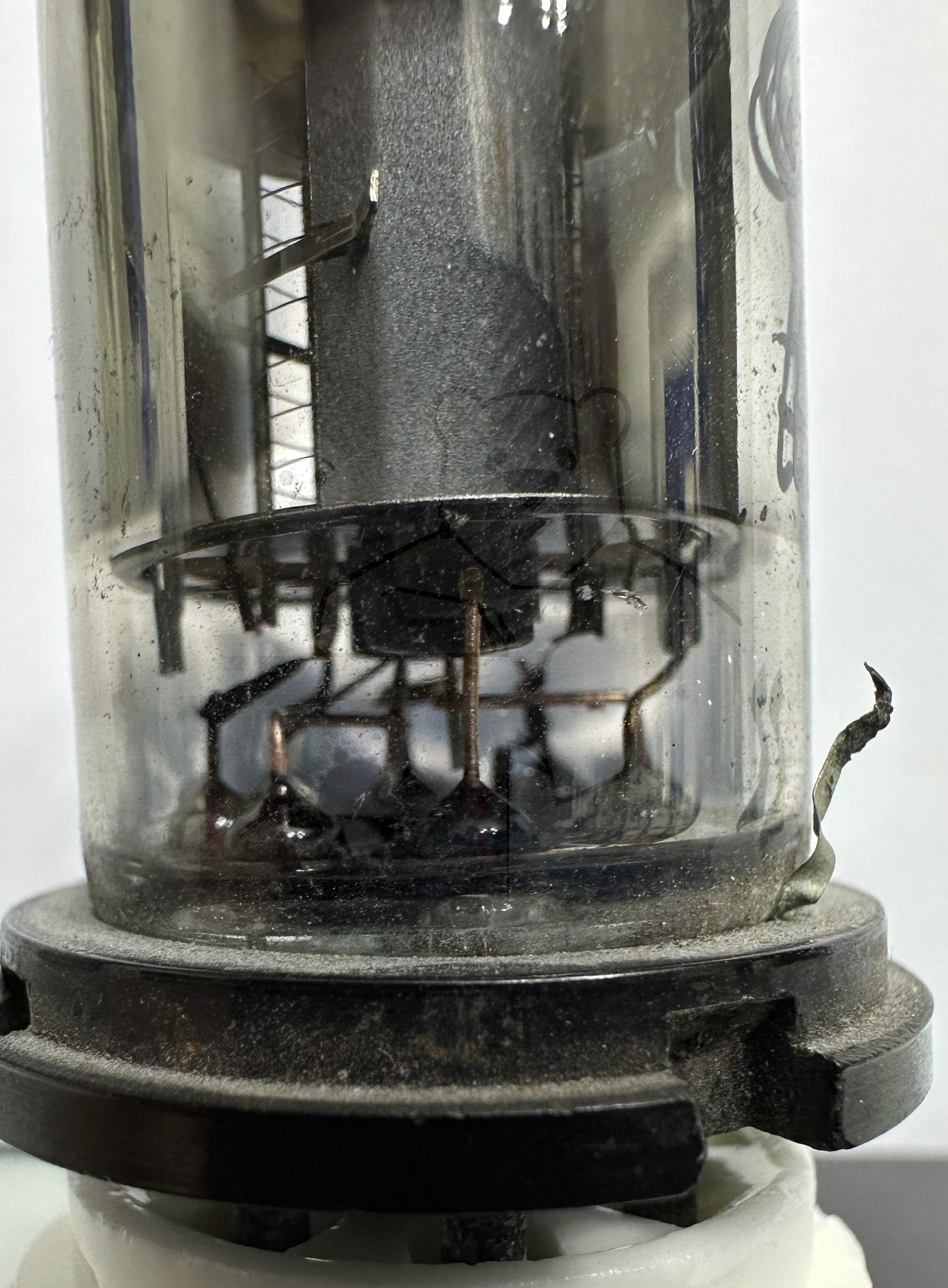

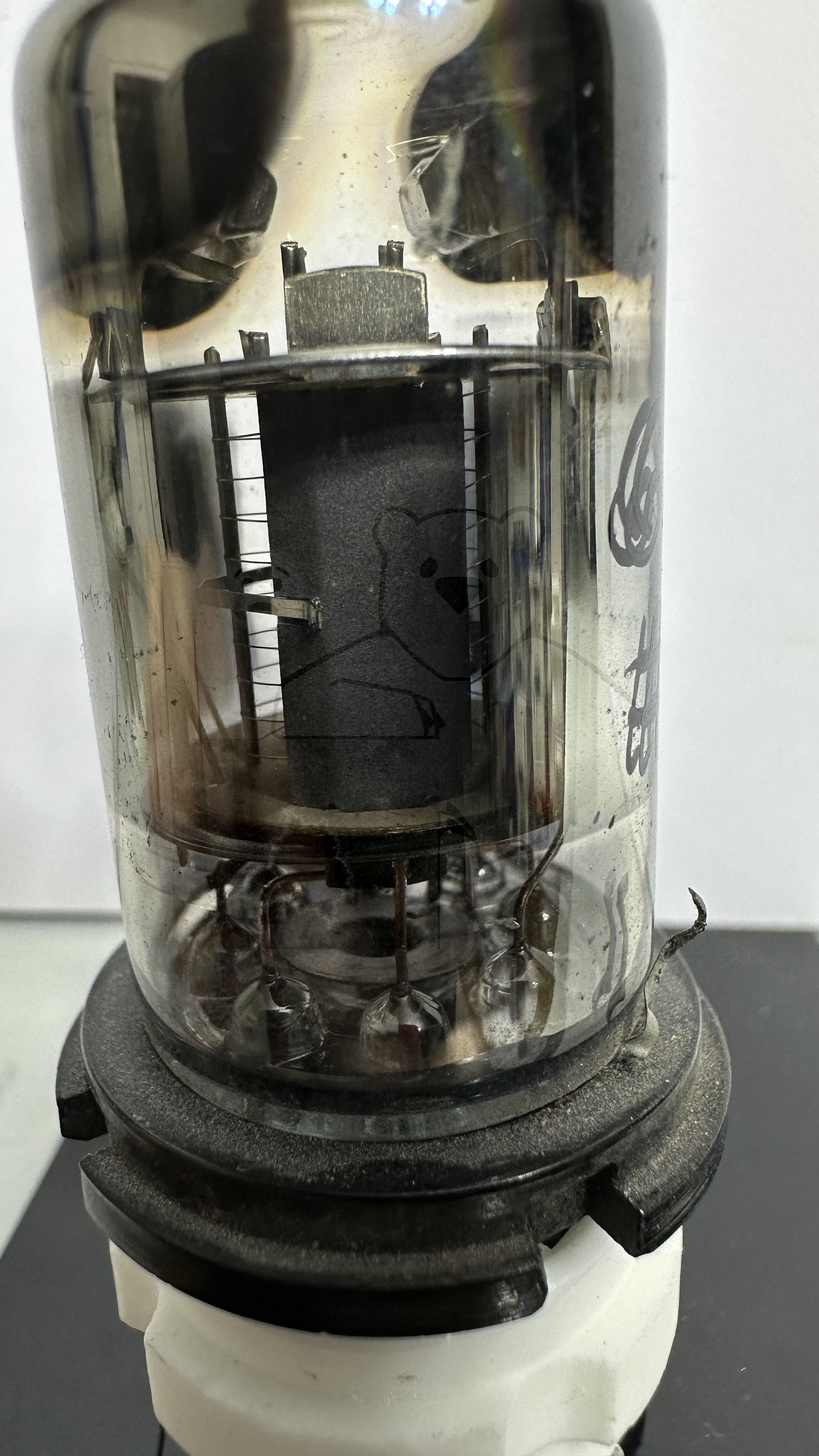

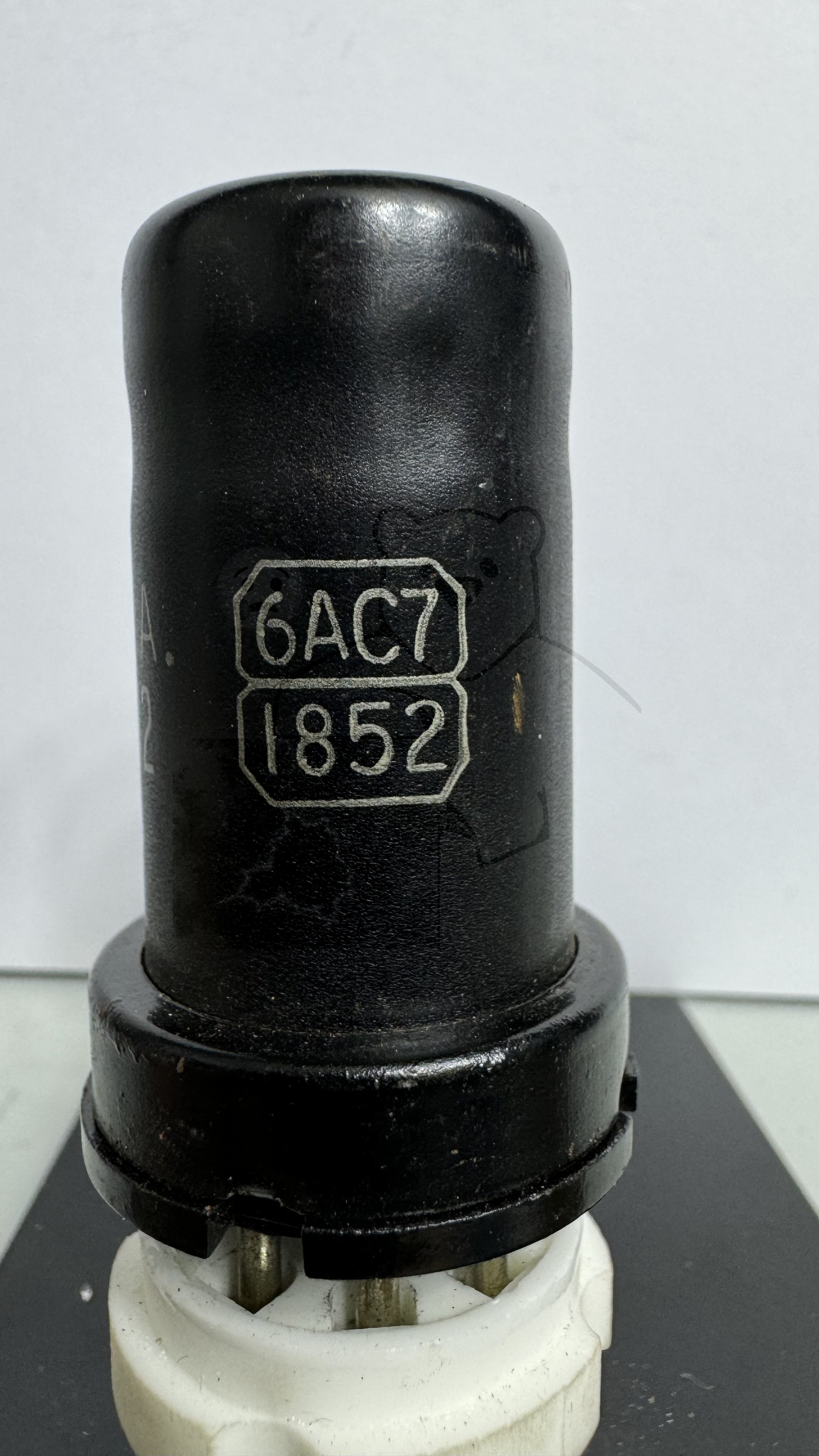

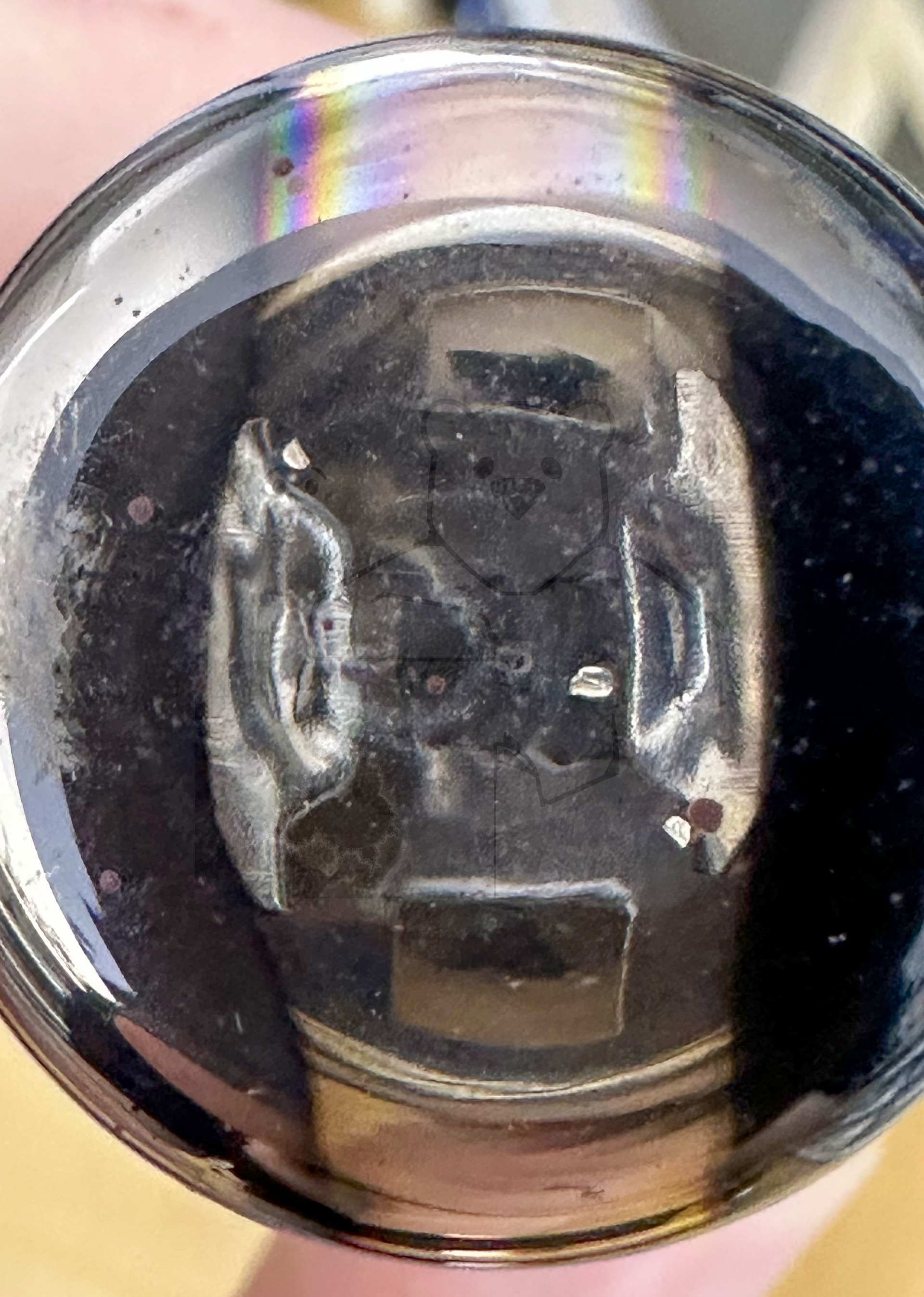

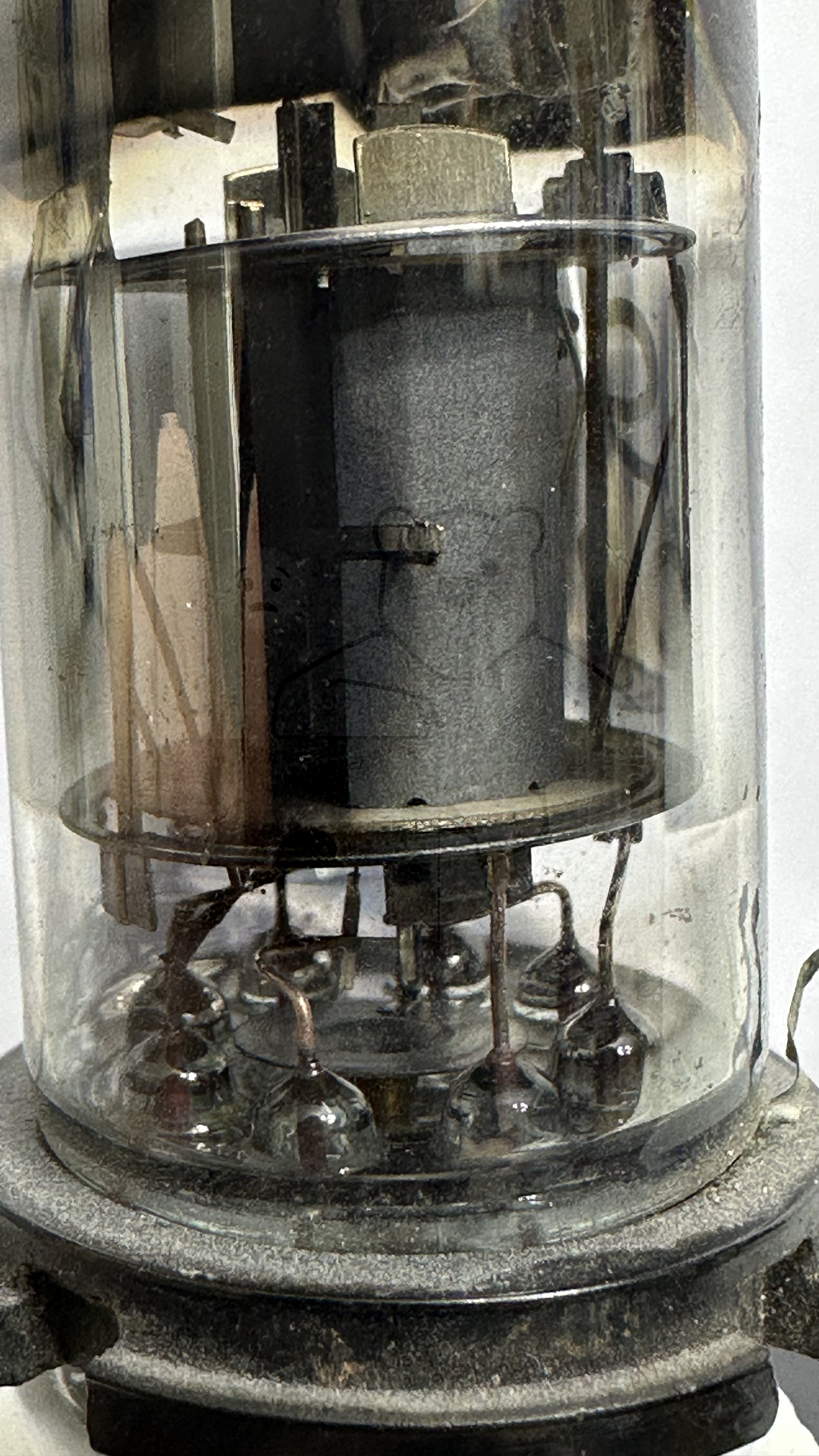

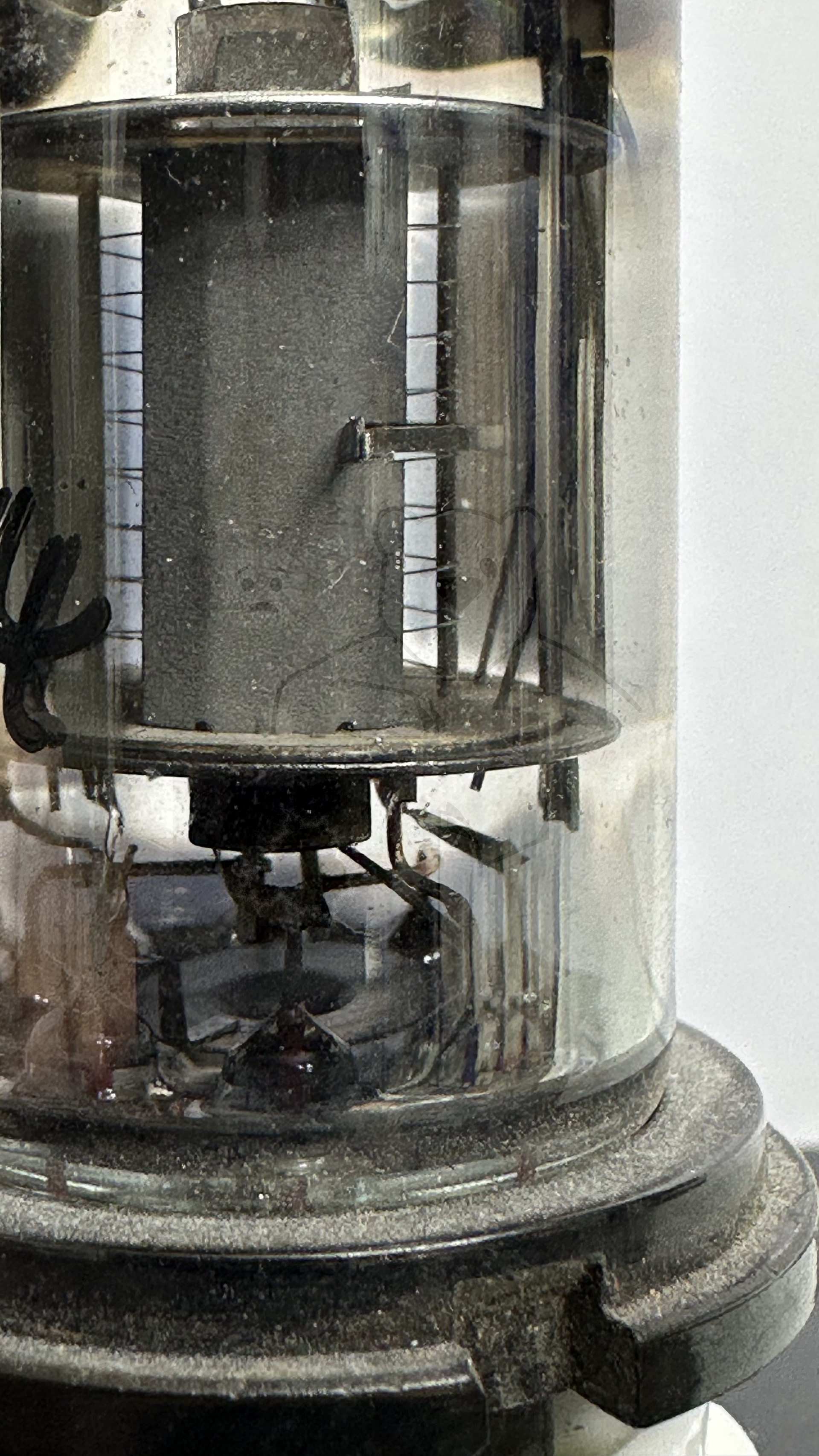

Daten und Bilder der Röhre: 6AC7

🔎 Beschreibung der Röhre: 6AC7

Name	6AC7
Vergleichsname	→ 2190 OSW 6134 6J4 → 6J4PJ → 6Ж4 VT-112
Heizspannung (Volt)	6,3
Heizstrom (Ampère)	0,45
Art der Heizung	Indirekt
Röhren mit Sockel	→ Informationen zum Sockel: Oktal, 8pol. → Liste aller Röhren mit: Oktal, 8pol.
Zusätzliche Informationen
Letzte Änderung	05.08.2025 10:58:29

🔎 Beschreibung der Systeme für die Röhre: 6AC7

	System 1
Kathode	5
Gitter 1	4
Gitter 2	6
Gitter 3	3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	8
Anode 2
Leuchtschirm
Heizung	2, 7
Abschirmung	1
Funktion	→ Breitbandverstaerker, Pentode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

🔎 Sockelschaltung der 6AC7

Bildquelle: General Electric Datenblatt

🔎 YouTube Video zu 6AC7

Hinweis: An dieser Stelle war ursprünglich ein eingebettetes YouTube Video enthalten. Durch die Rechtlichen Grauzonen der EU Datenschutzverordnung (DSGVO) bzw. deren nationaler Umsetzung im Merkel'schen #Neuland, ist dies nicht mehr möglich ohne unnötiges Java-Script und oder nervige Cookie-Banner.

Sie müssen diesen Link manuell anklicken um dieses Video auf YouTube zu sehen:
↗︎ https://youtu.be/4EO4uHNpOdM (Durch Anklicken verlassen Sie diese Webseite!)

🔎 Datenblätter zur Röhre: 6AC7
Datenblatt 6AC7 General Electric [www.tubedata.info].pdf (264 kB)
Datenblatt 6AC7 RFT [www.tubedata.info].pdf (81 kB)
Datenblatt 6AC7 Sylvania.pdf (107 kB)
Datenblatt 6AC7 Tung-Sol [www.tubedata.info].pdf (207 kB)
Datenblatt 6AC7 VT-112 Sylvania.pdf (107 kB)
Datenblatt 6AC7GT Hitachi.pdf (51 kB)
Datenblatt 6AC7k RFT [www.tubedata.info].pdf (84 kB)
Pruefkarte 6AC7 1851 1852 VT112 - Neuberger RPM370 Roehrenmessgeraet.pdf (245 kB)
Pruefkarte 6AC7 1852 VT-112 - Funke W19 Roehrenpruefer.pdf (169 kB)
