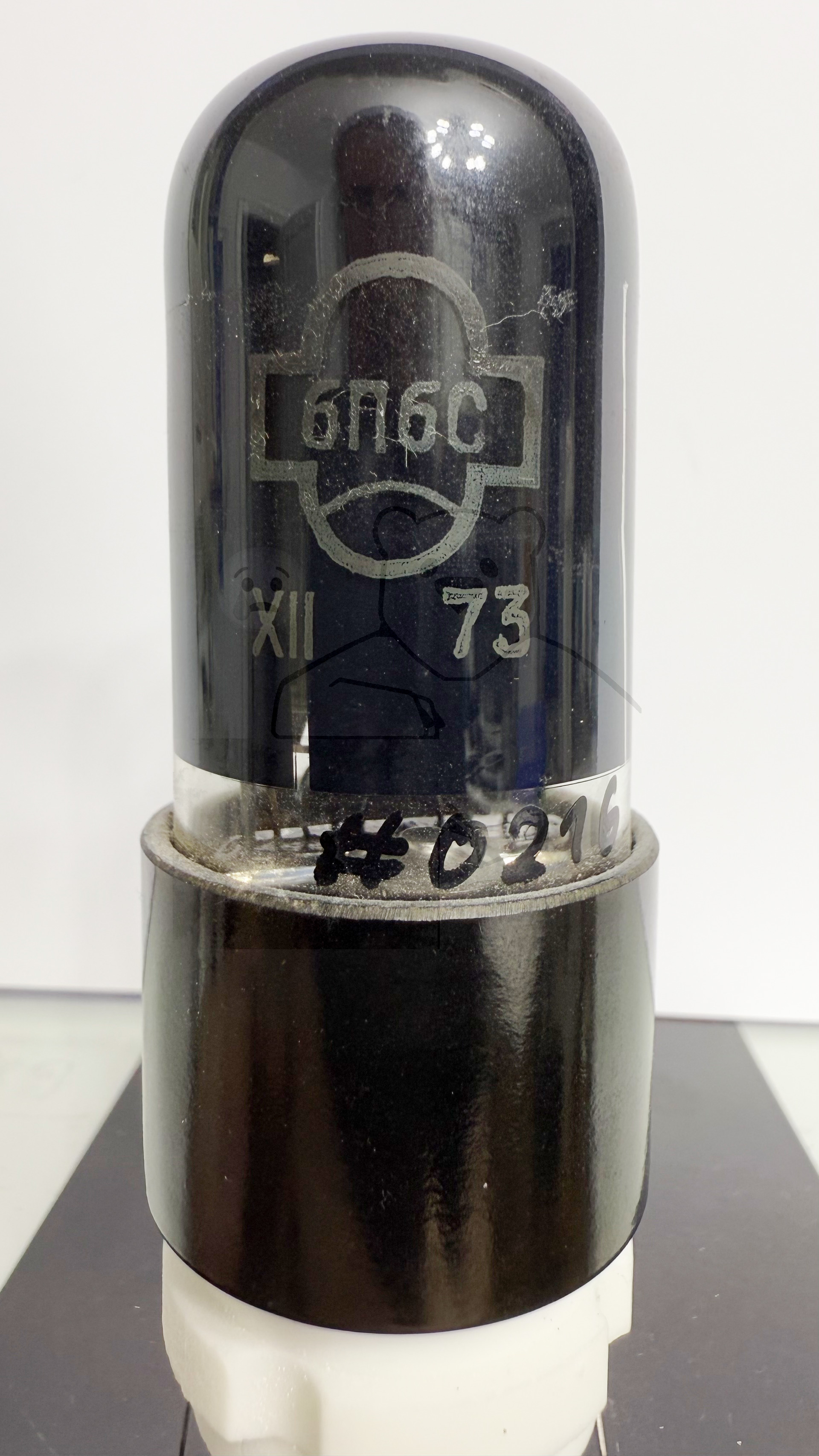

Daten und Bilder der Röhre: 6П6С

🔎 Beschreibung der Röhre: 6П6С Inventarnummer: 00216

Name	→ 6П6С
Vergleichsname	6P6S → 6V6 VT-107
Hersteller	→ UdSSR (РЕФЛЕКТОР, Reflector)
Heizspannung (Volt)	6,3
Heizstrom (Ampère)	0,450
Art der Heizung	Indirekt
Röhren mit Sockel	→ Informationen zum Sockel: Oktal, 8pol. → Liste aller Röhren mit: Oktal, 8pol.
Informationen Röhrentyp

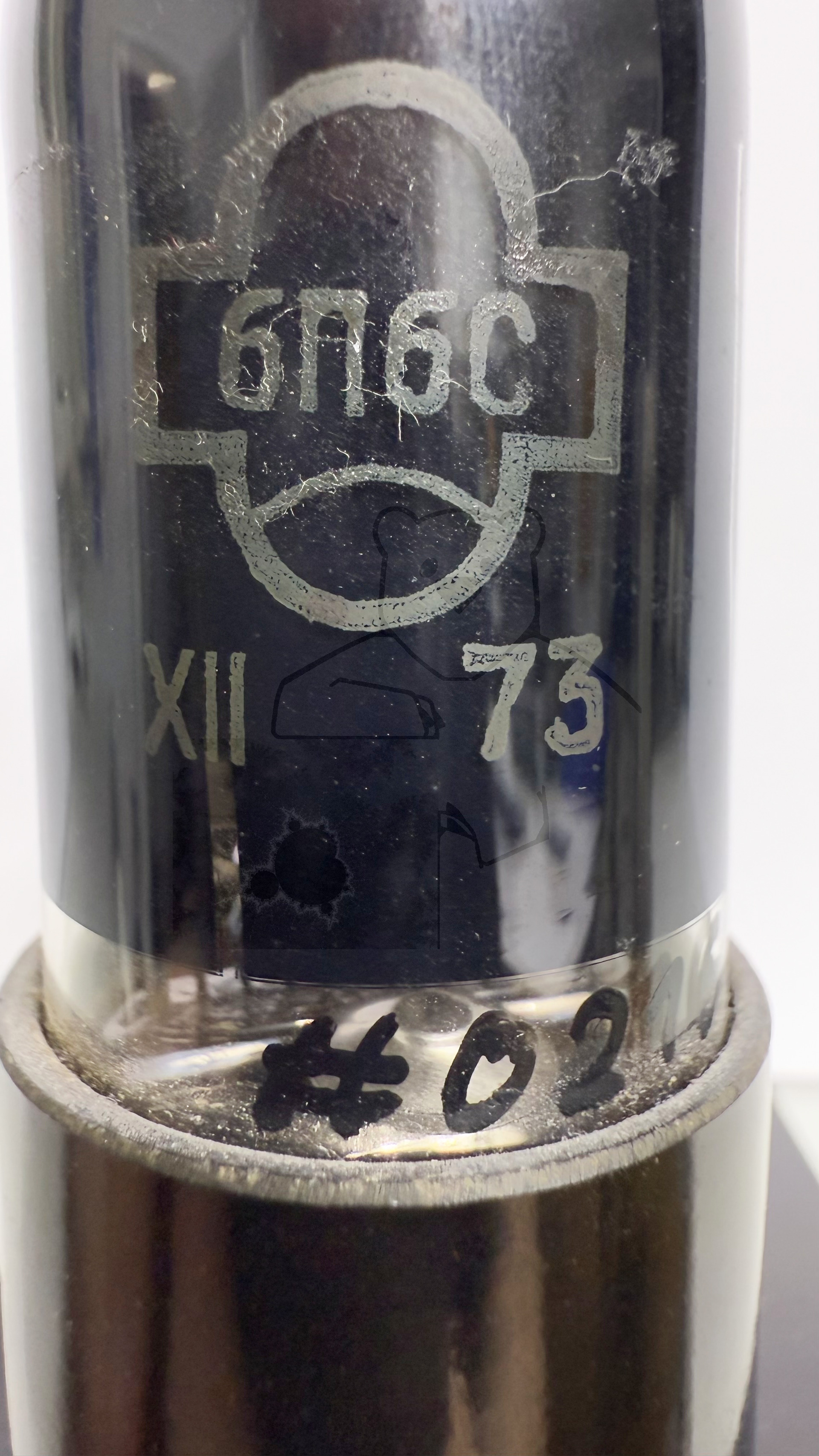

Informationen	ОТК1 Produziert: 12/1973 War im „O1“ verbaut → Aus der Saarbrücker Sammlung
Kenn Nummer
Ätz- Produktionscode
Serien Nummer
Verpackung
Getestet
Hoheitszeichen
Letzte Änderung
Lager	L9

🔎 Beschreibung der Systeme für die Röhre: 6П6С

	System 1
Kathode	8
Gitter 1	5
Gitter 2	4
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	3
Anode 2
Leuchtschirm
Heizung	2, 7
Abschirmung
Funktion	→ Endpentode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

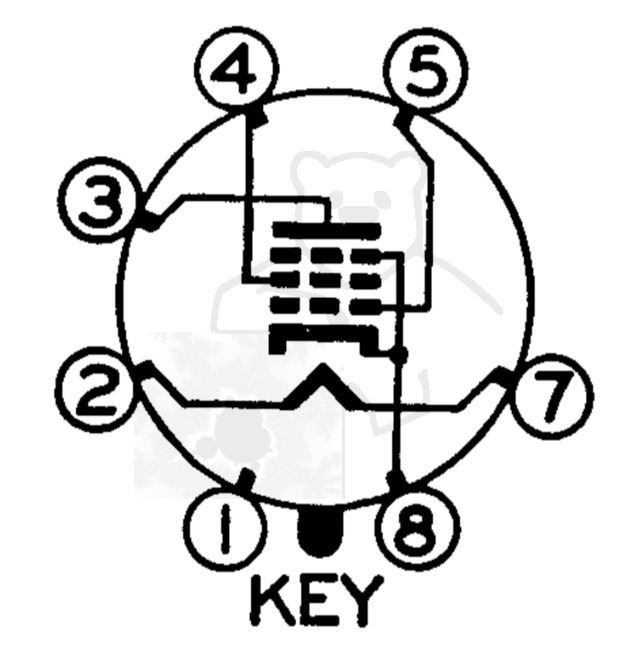

🔎 Sockelschaltung der 6П6С

Bildquelle: General Electric Datenblatt

🔎 Datenblätter zur Röhre: 6П6С
Datenblatt 6P6S 6П6С.pdf (94 kB)
Datenblatt 6V6 RFT.pdf (101 kB)
Datenblatt 6V6G Radiotron.pdf (749 kB)
Datenblatt 6V6GT General Electric.pdf (1125 kB)
Datenblatt 6V6GTA General Electric.pdf (469 kB)
Datenblatt 6V6GTA RCA Version 1.pdf (138 kB)
Datenblatt 6V6GTA RCA Version 2 [www.tubedata.info].pdf (225 kB)
Datenblatt 6П6С UdSSR Version 1 [www.tubedata.info].pdf (94 kB)
Datenblatt 6П6С UdSSR Version 2 [www.tubedata.info].pdf (470 kB)
