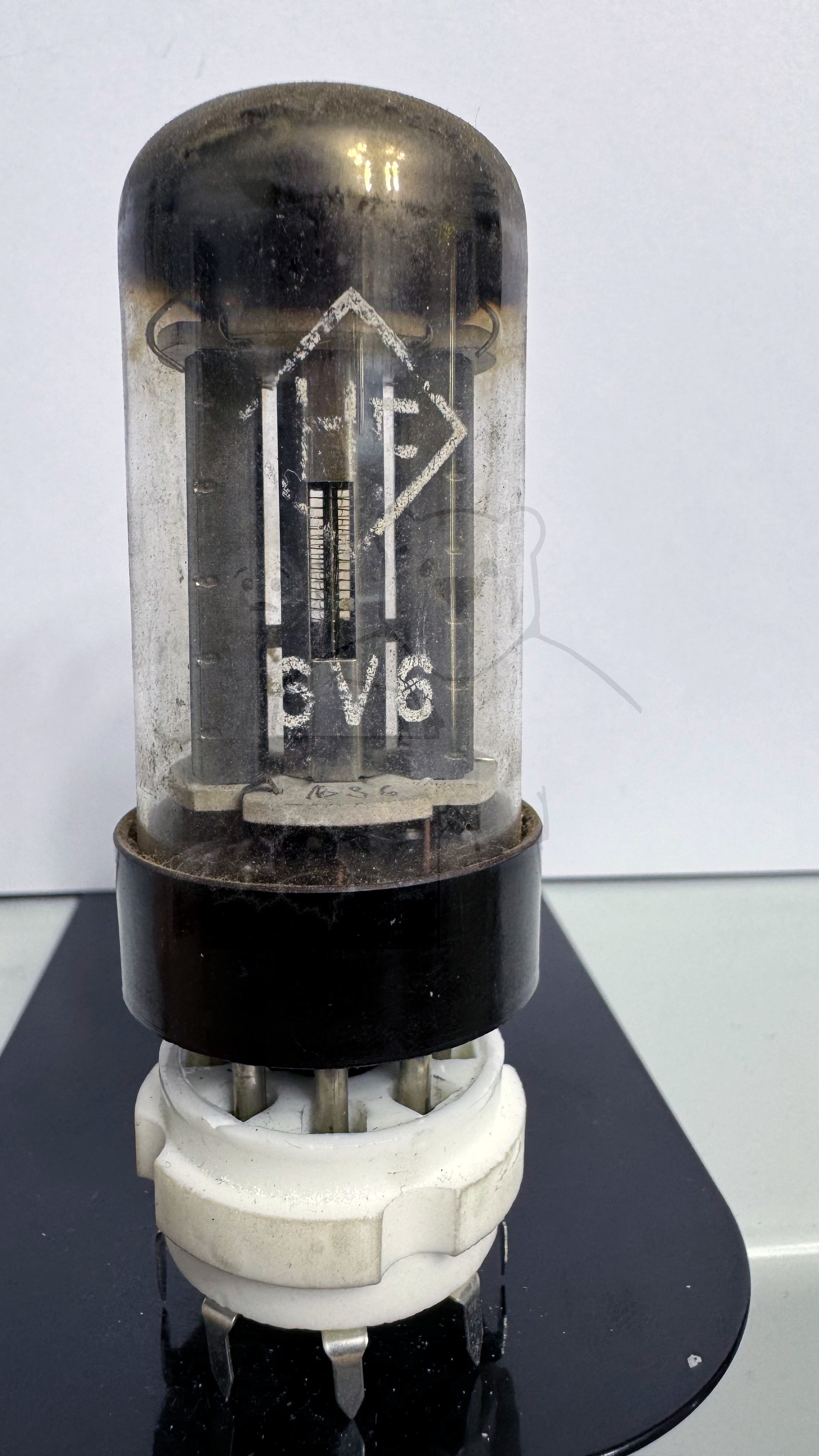

Daten und Bilder der Röhre: 6V6

🔎 Beschreibung der Röhre: 6V6

Name	6V6
Vergleichsname	6P6S → 6П6С VT-107
Heizspannung (Volt)	6,3
Heizstrom (Ampère)	0,45
Art der Heizung	Indirekt

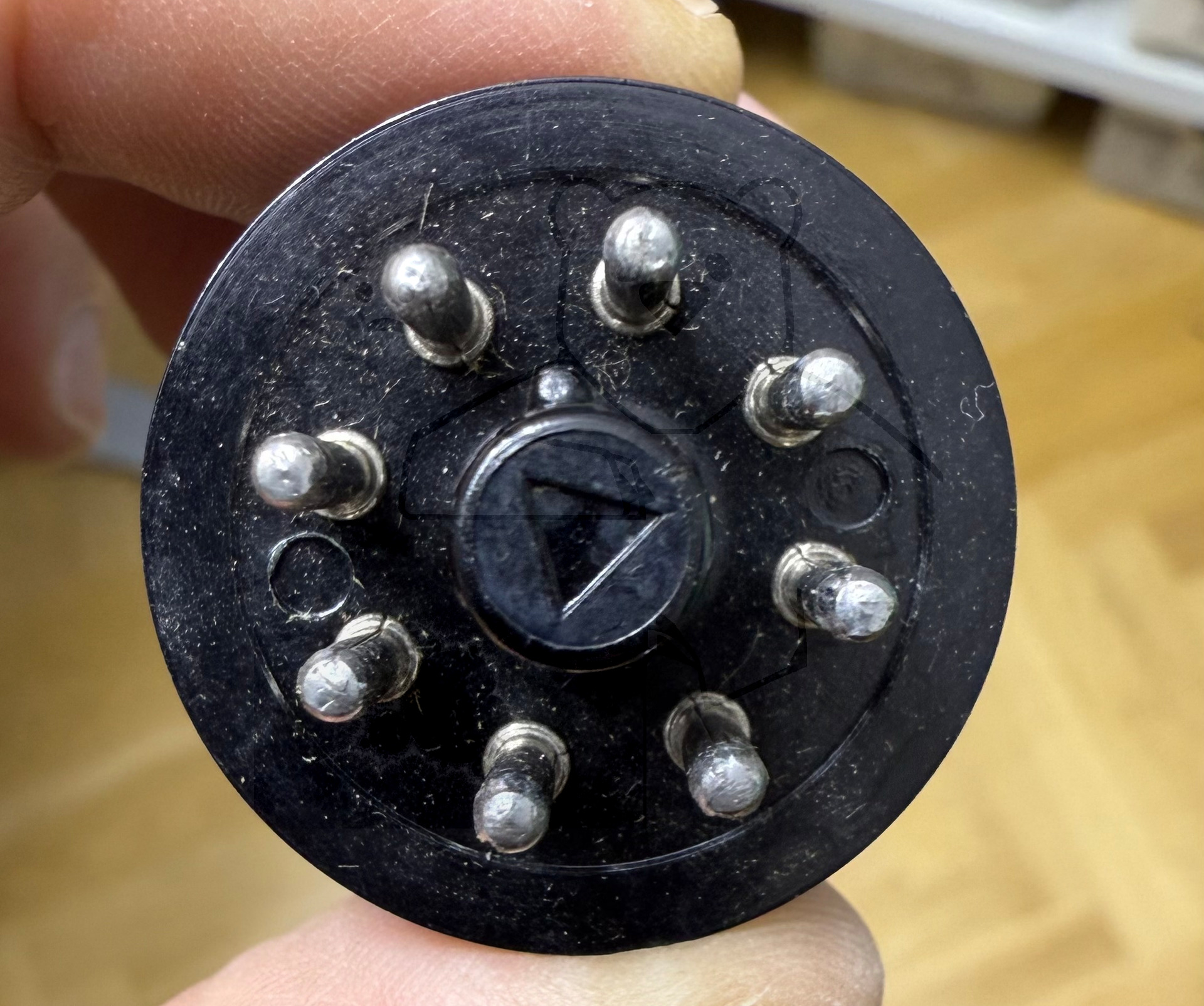

Röhren mit Sockel	→ Informationen zum Sockel: Oktal, 8pol. → Liste aller Röhren mit: Oktal, 8pol.
Zusätzliche Informationen
Letzte Änderung	05.06.2018 21:38:23

🔎 Beschreibung der Systeme für die Röhre: 6V6

	System 1
Kathode	8
Gitter 1	5
Gitter 2	4
Gitter 3	8
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	3
Anode 2
Leuchtschirm
Heizung	2, 7
Abschirmung
Funktion	→ Endpentode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

🔎 Sockelschaltung der 6V6

Bildquelle: General Electric Datenblatt

🔎 Datenblätter zur Röhre: 6V6
Datenblatt 6V6 Cunningham [www.tubedata.info].pdf (41 kB)
Datenblatt 6V6 RCA [www.tubedata.info].pdf (565 kB)
Datenblatt 6V6 RFT.pdf (101 kB)
Datenblatt 6V6 Sylvania Französisch [www.tubedata.info].pdf (127 kB)
Datenblatt 6V6 Tung-Sol [www.tubedata.info].pdf (177 kB)
Datenblatt 6V6G Brimar [www.tubedata.info].pdf (57 kB)
Datenblatt 6V6G Radiotron.pdf (749 kB)
Datenblatt 6V6GT General Electric.pdf (1125 kB)
Datenblatt 6V6GT Mazda Belvu [www.tubedata.info].pdf (171 kB)
Datenblatt 6V6GT Radiotron [www.tubedata.info].pdf (585 kB)
Datenblatt 6V6GTA General Electric.pdf (469 kB)
Datenblatt 6V6GTA RCA Version 1.pdf (138 kB)
Datenblatt 6V6GTA RCA Version 2 [www.tubedata.info].pdf (225 kB)
Datenblatt 6V6GTA Tung-Sol [www.tubedata.info].pdf (218 kB)
Datenblatt 6V6S JJ Electric [www.tubedata.info].pdf (161 kB)
Pruefkarte 6V6 KT61 6AY5 VT-107 - Funke W19 Roehrenpruefer.pdf (167 kB)
Pruefkarte 6V6 VT107 VT107A VT107B - Neuberger RPM370 Roehrenmessgeraet.pdf (219 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
