đ Beschreibung der Röhre: 17JZ8 Inventarnummer: 00206
| Name | â 17JZ8 |
| Vergleichsname | |
| Hersteller | â Unbekannter Hersteller |
| Heizspannung (Volt) | 16,8 |
| Heizstrom (AmpĂšre) | 0,45 |
| Art der Heizung | Indirekt |
| Röhren mit Sockel | â Informationen zum Sockel: Compactron, 12pol. â Liste aller Röhren mit: Compactron, 12pol. |
| Informationen Röhrentyp | |
| Informationen | â Aus der SaarbrĂŒcker Sammlung |
| Kenn Nummer | |
| Ătz- Produktionscode | |
| Serien Nummer | |
| Verpackung | Neutrale Verpackung |
| Getestet | |
| Hoheitszeichen | |
| Letzte Ănderung | |
| Lager | S44a |
đ Beschreibung der Systeme fĂŒr die Röhre: 17JZ8
| System 1 | System 2 | |
| Kathode | 11 | 9 |
| Gitter 1 | 10 | 6, 7 |
| Gitter 2 | 8 | |
| Gitter 3 | 9 | |
| Gitter 4 | ||
| Gitter 5 | ||
| Gitter 6 | ||
| Gitter 7 | ||
| Anode 1 | 2 | 4 |
| Anode 2 | ||
| Leuchtschirm | ||
| Heizung | 1, 12 | 1, 12 |
| Abschirmung | ||
| Funktion | â Vertikalablenkung |
â Vertikalablenkung, Endroehre |
Hinweis: Beachten Sie bitte das bei der Benennung und ZÀhlreihenfolge der Stifte, in der Literatur oder DatenblÀtter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.
đ Sockelschaltung der 17JZ8
Bildquelle: Tung-Sol Datenblatt
đ DatenblĂ€tter zur Röhre: 17JZ8
Datenblatt 17JZ8 Tung-Sol [www.tubedata.info].pdf (94 kB)Hinweis:Alle DatenblĂ€tter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte RĂŒcksprache đš Probleme mit einem Datenblatt klĂ€ren
đ Bilder der Röhre: 17JZ8

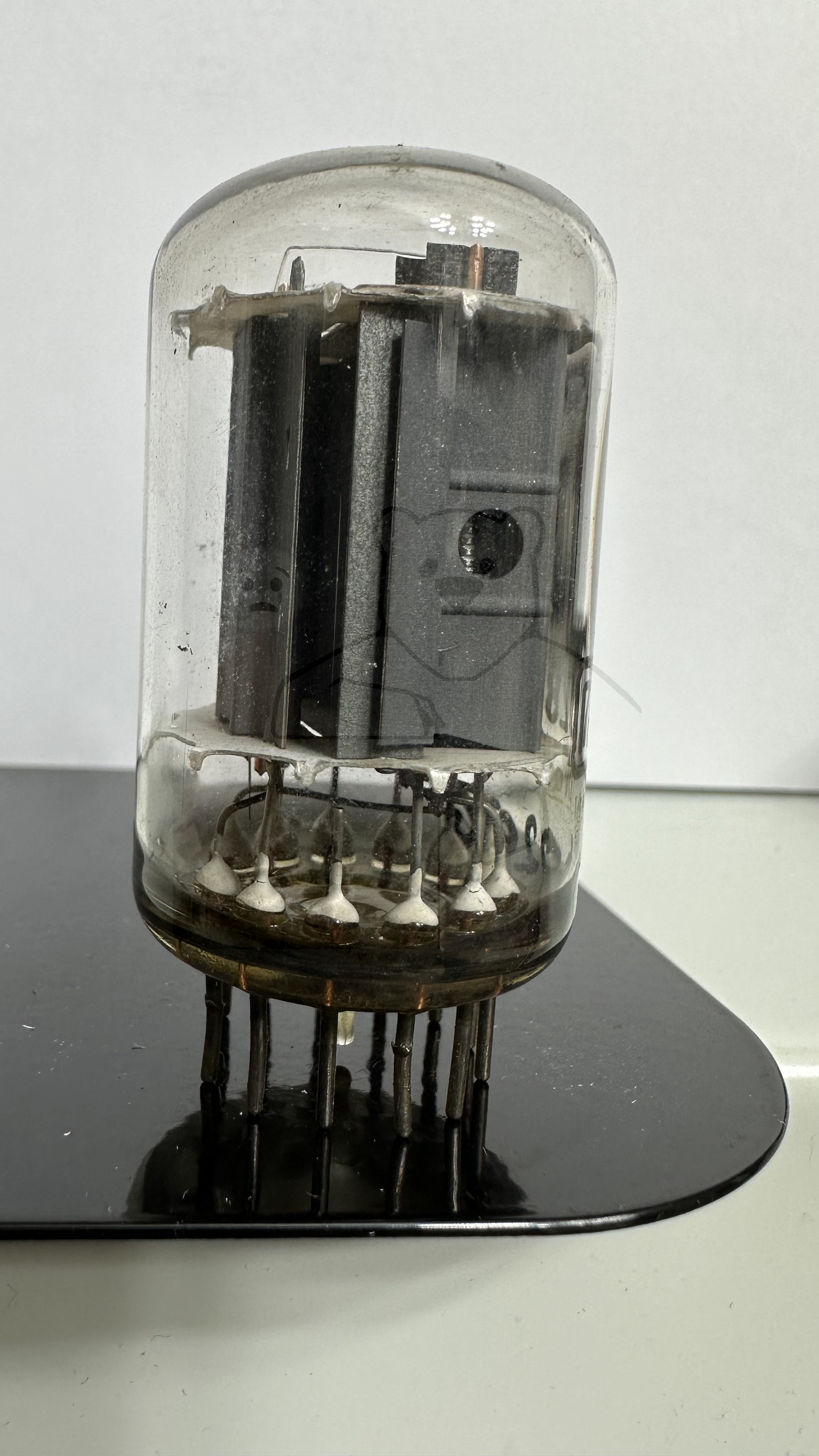

Röhre 17JZ8 #0206 Bild 1

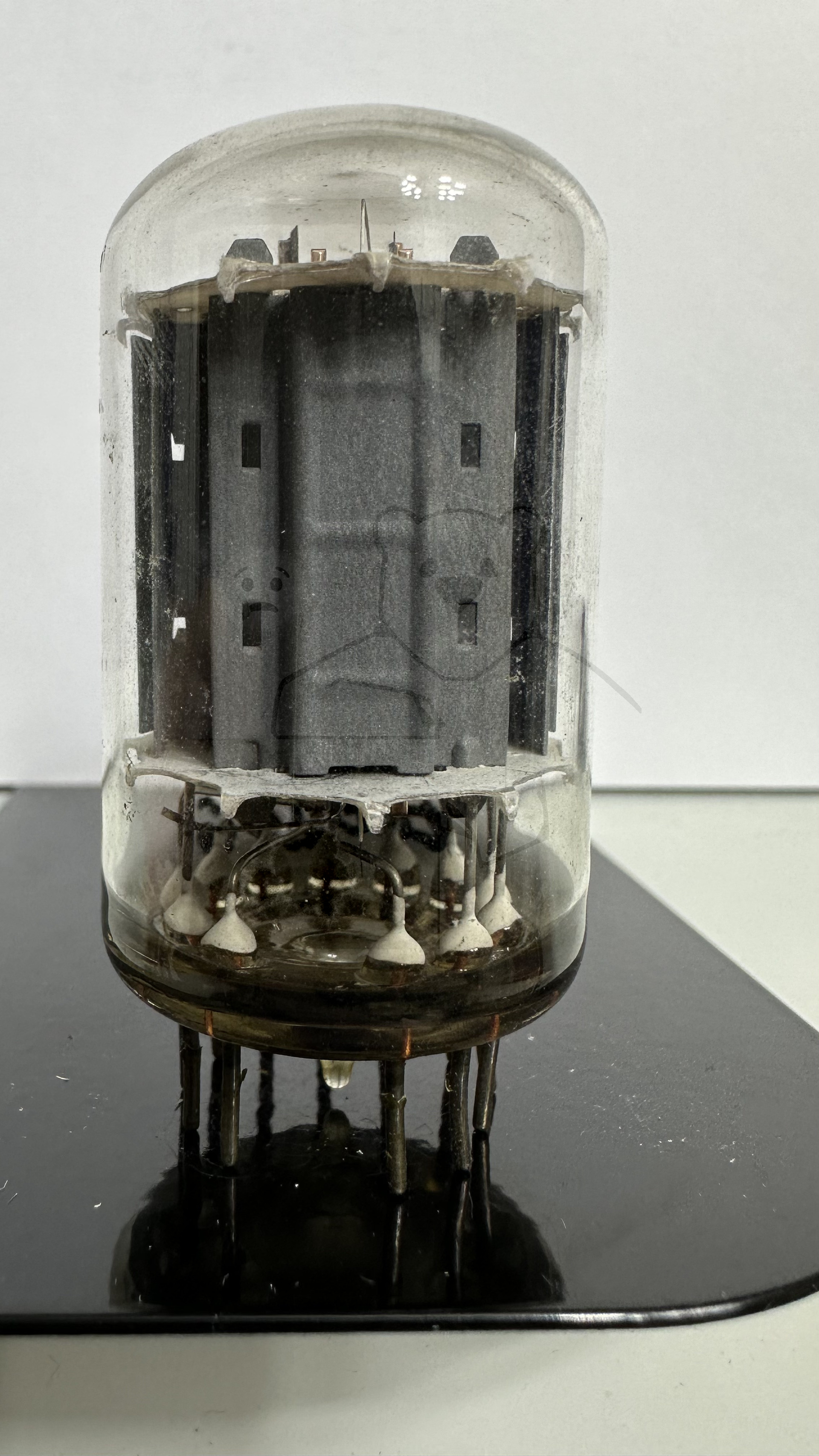

Röhre 17JZ8 #0206 Bild 2

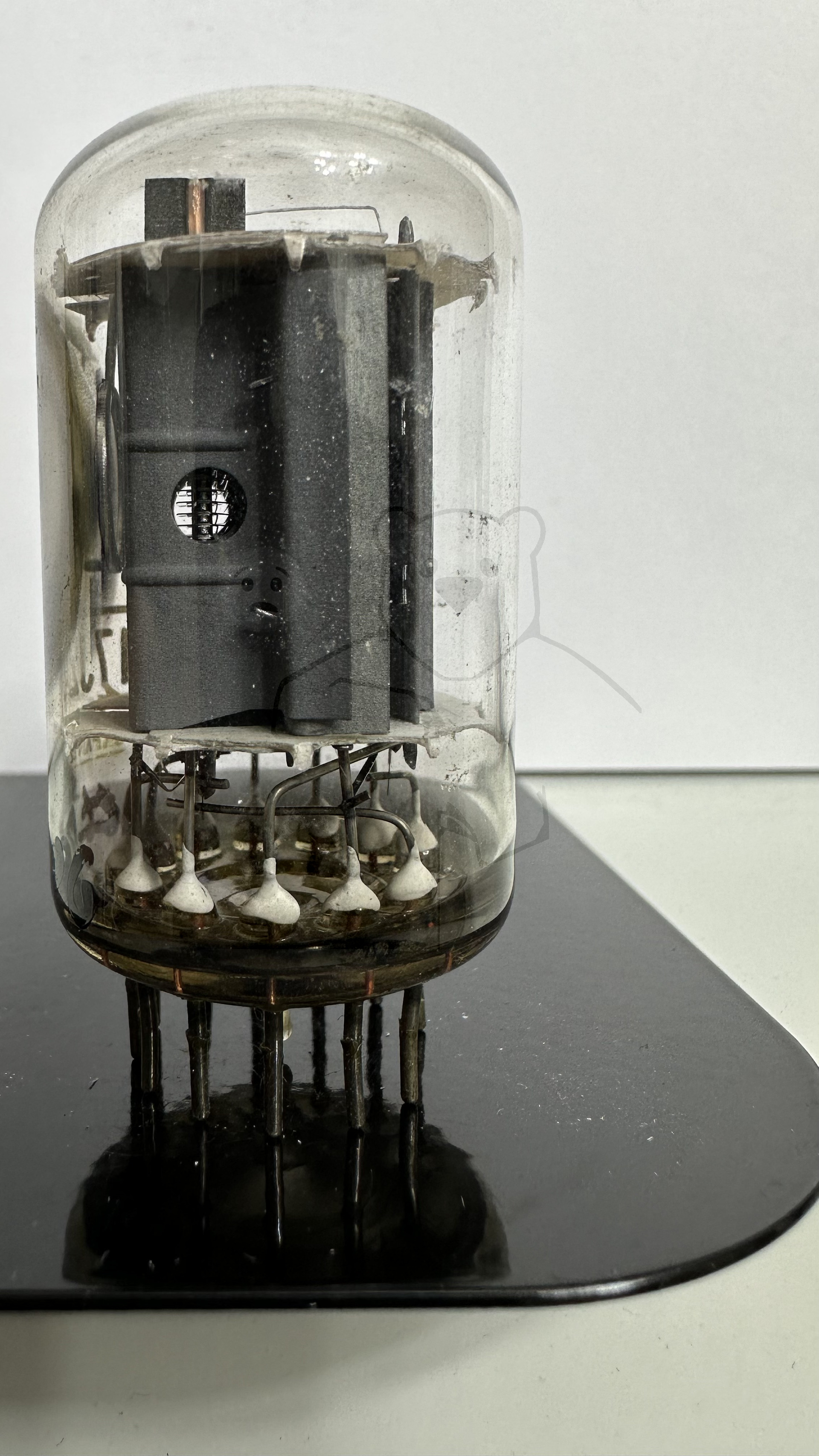

Röhre 17JZ8 #0206 Bild 3
