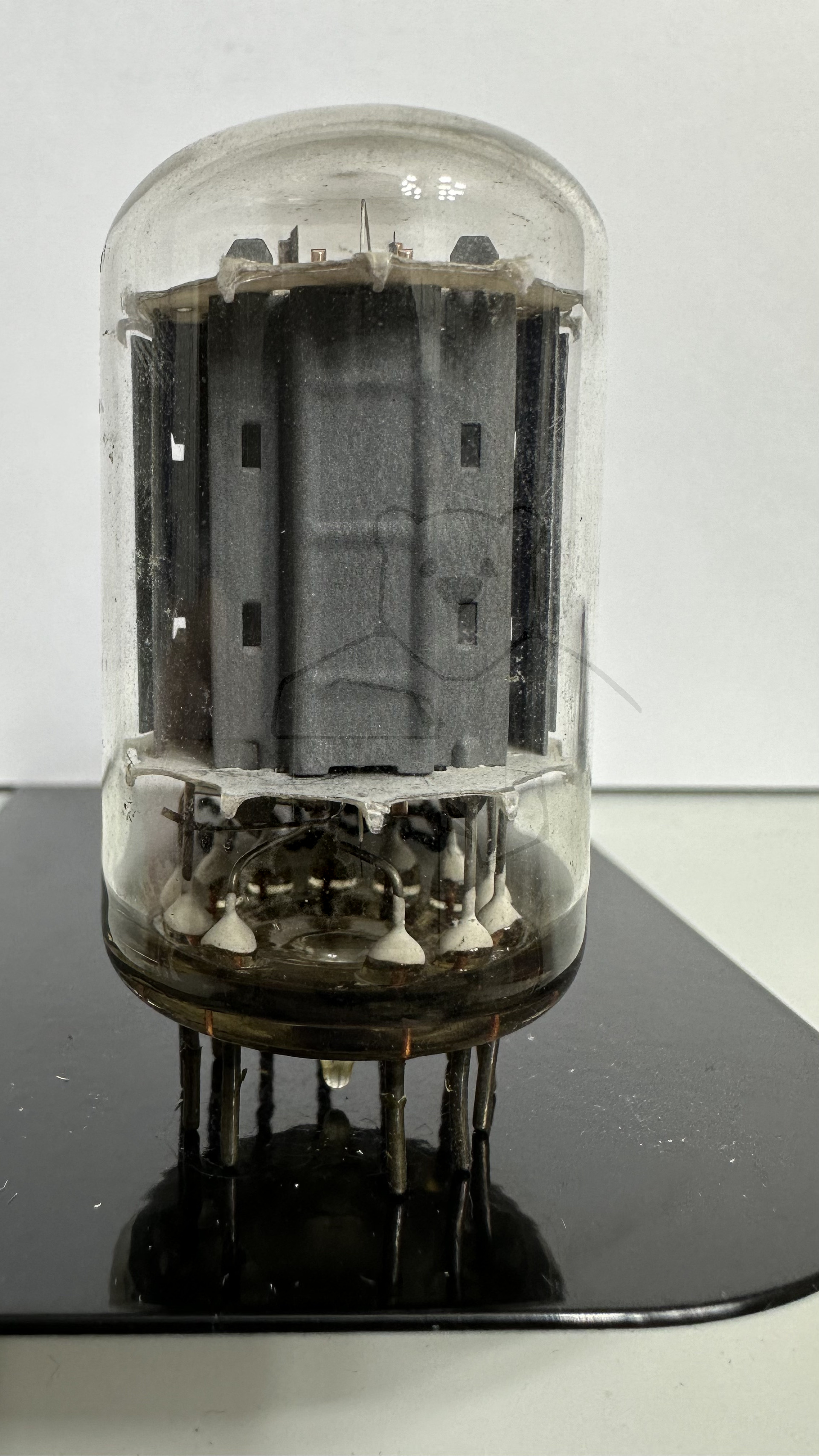

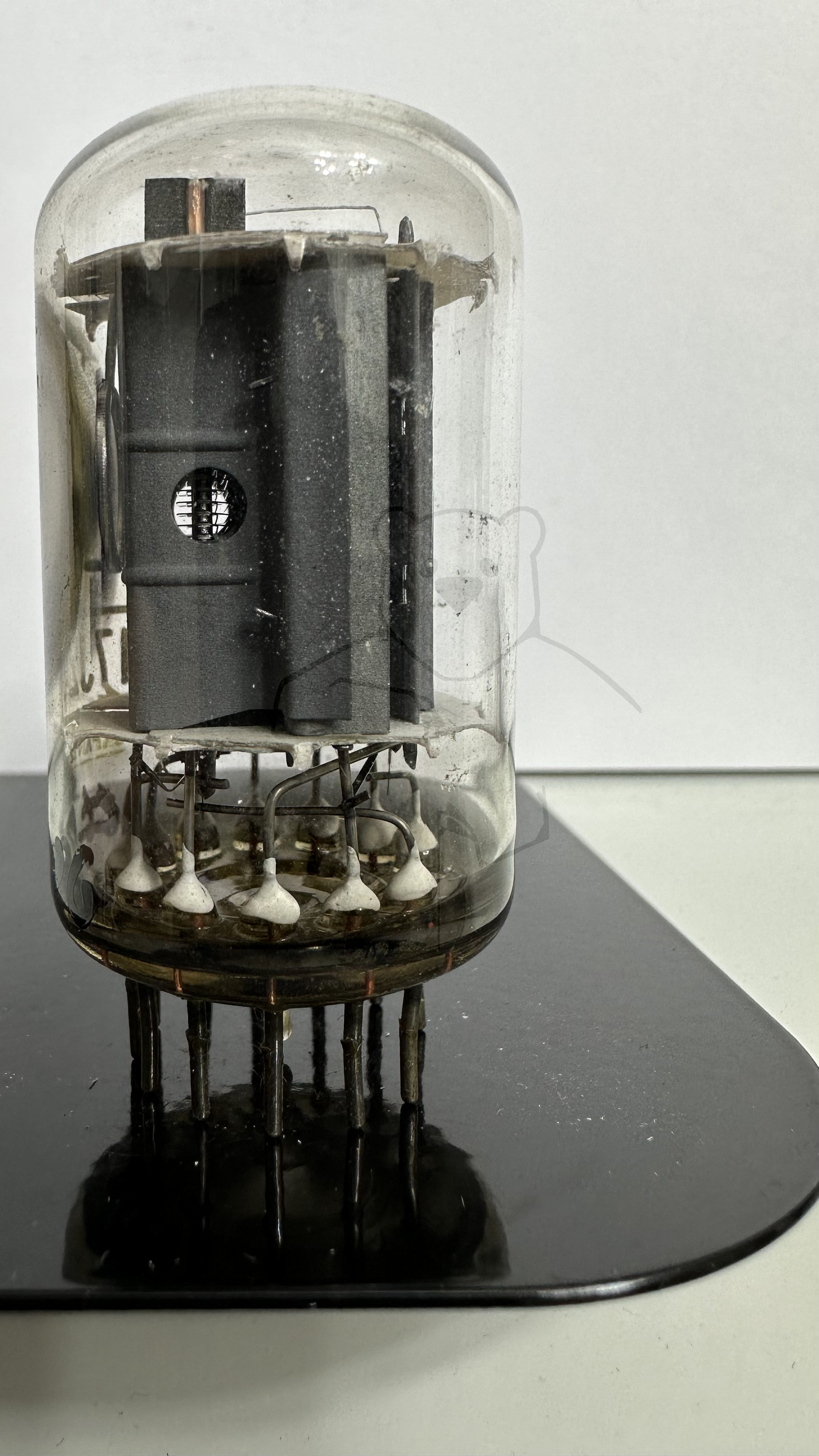

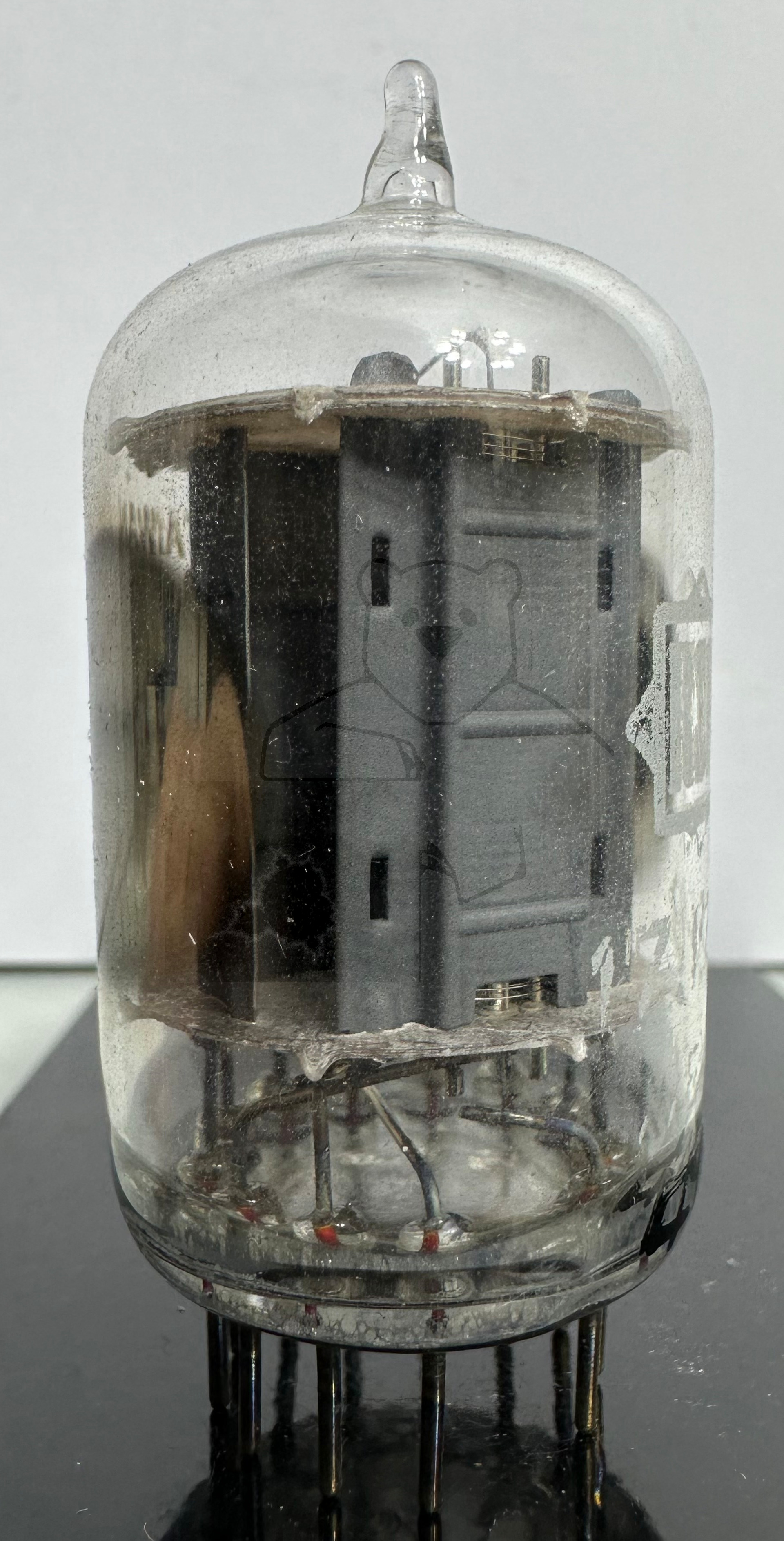

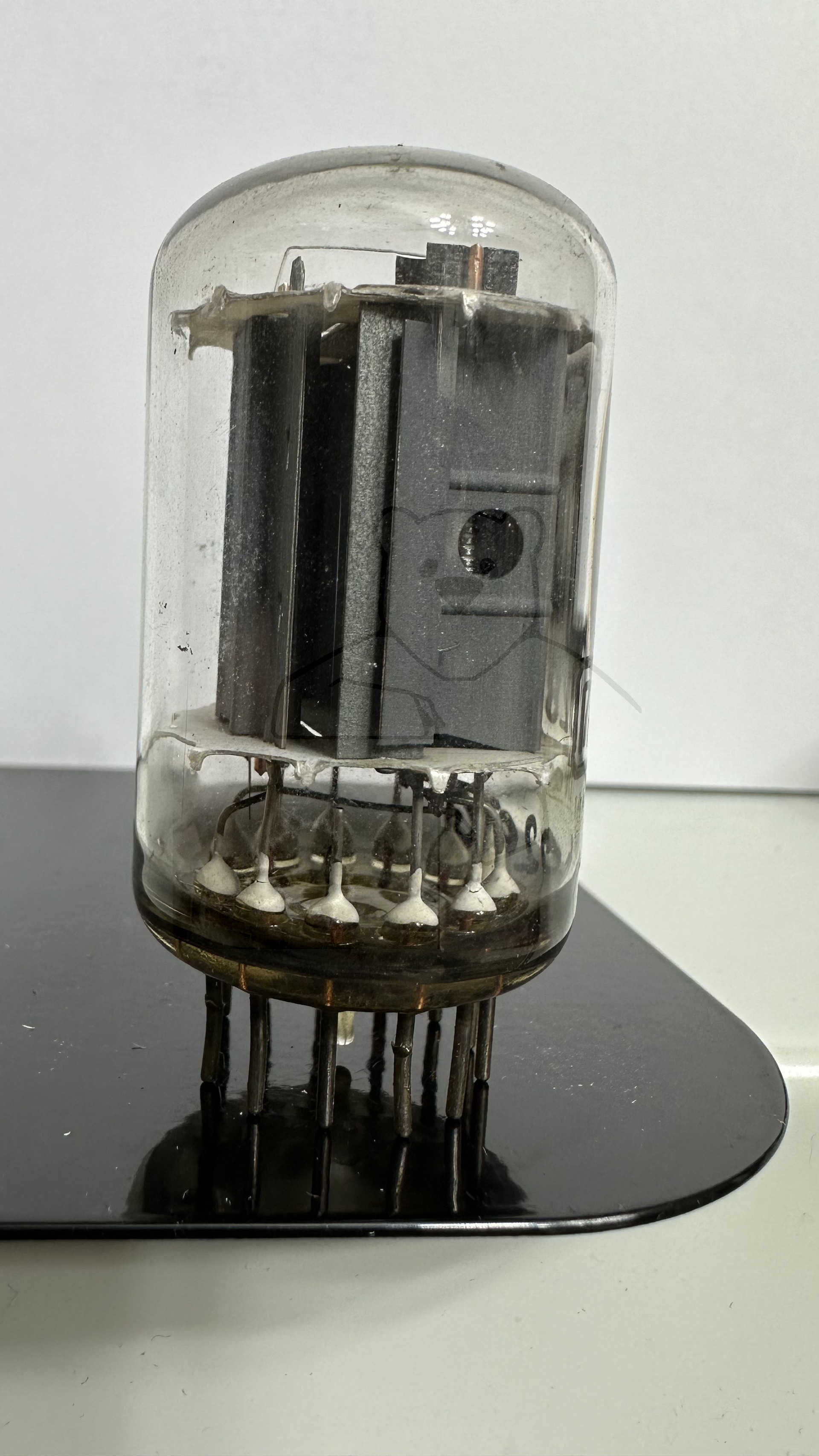

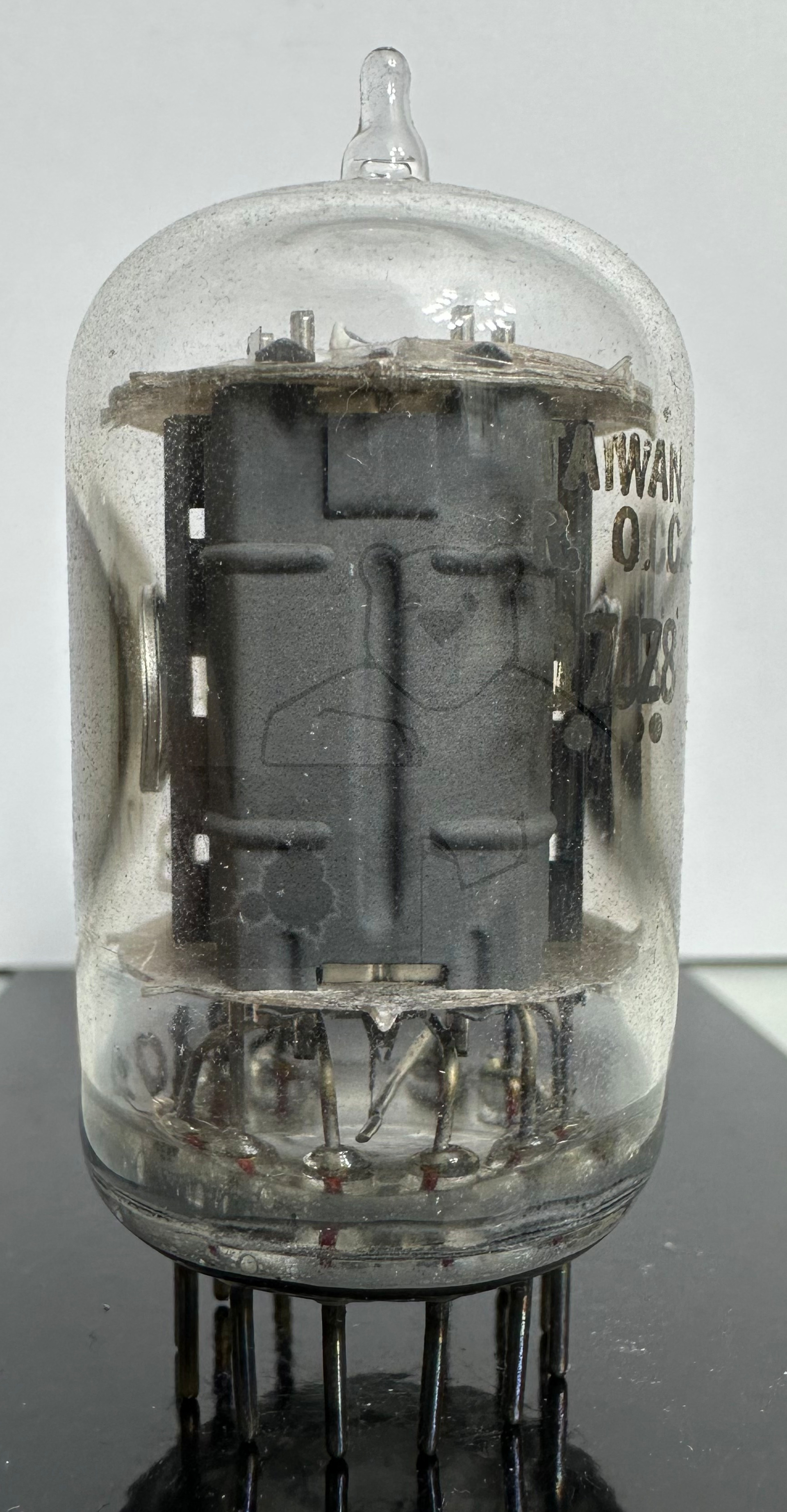

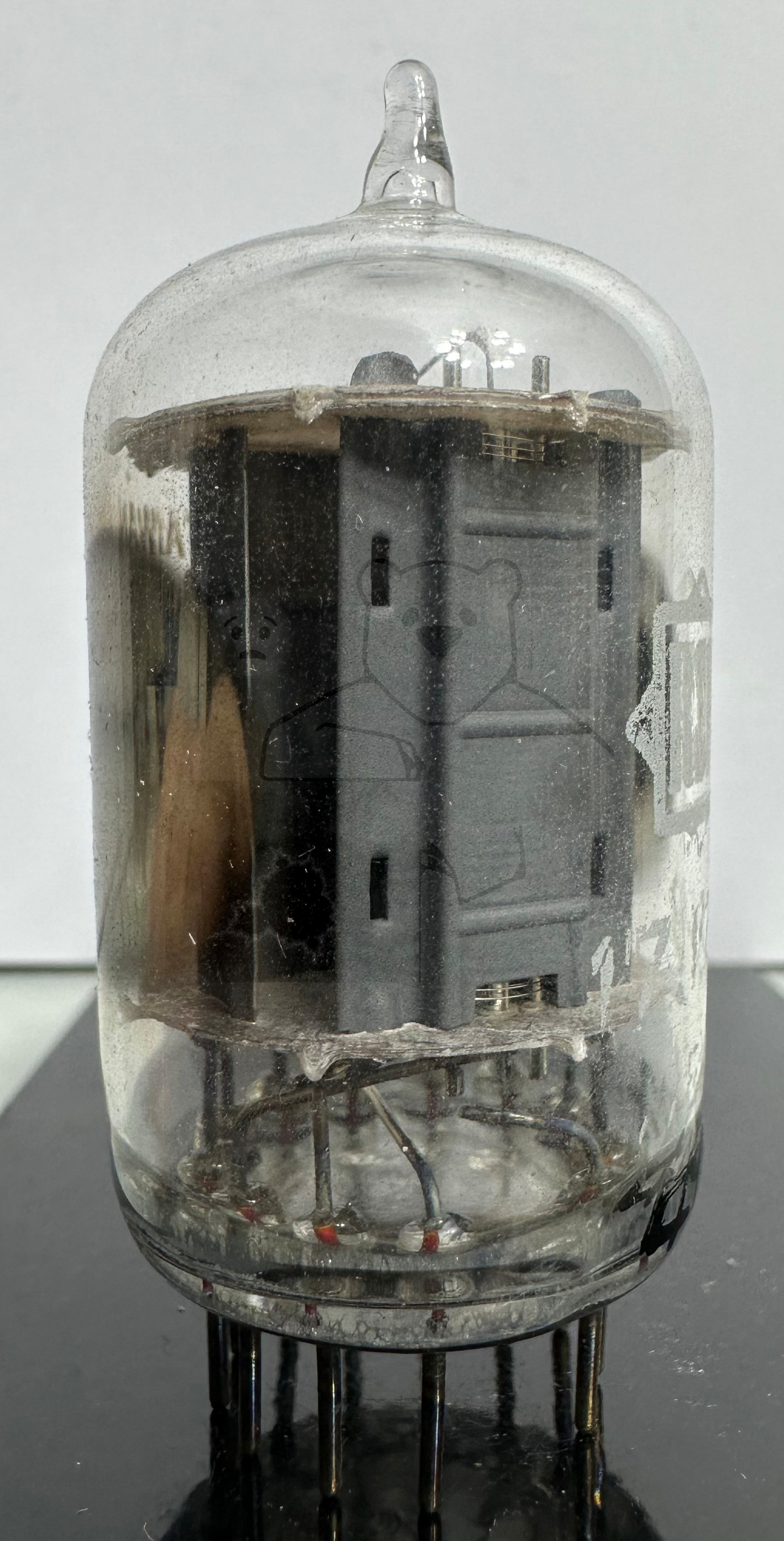

Daten und Bilder der Röhre: 17JZ8

🔎 Beschreibung der Röhre: 17JZ8

Name	17JZ8
Vergleichsname
Heizspannung (Volt)	16,8
Heizstrom (Ampère)	0,45
Art der Heizung	Indirekt
Röhren mit Sockel	→ Informationen zum Sockel: Compactron, 12pol. → Liste aller Röhren mit: Compactron, 12pol.
Zusätzliche Informationen
Letzte Änderung	03.06.2018 05:53:50

🔎 Beschreibung der Systeme für die Röhre: 17JZ8

	System 1	System 2
Kathode	11	9
Gitter 1	10	6, 7
Gitter 2		8
Gitter 3		9
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	2	4
Anode 2
Leuchtschirm
Heizung	1, 12	1, 12
Abschirmung
Funktion	→ Vertikalablenkung	→ Vertikalablenkung, Endroehre

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

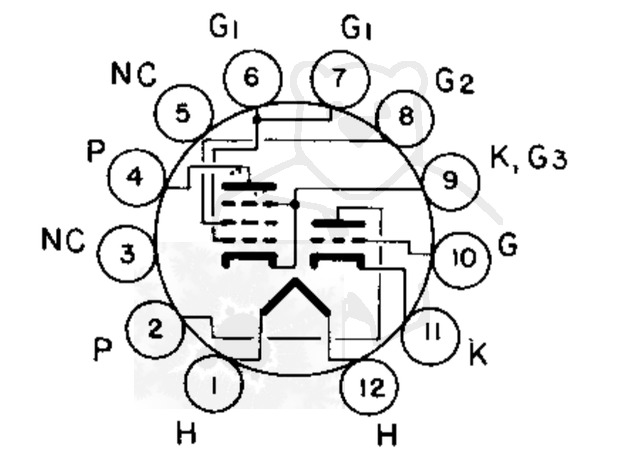

🔎 Sockelschaltung der 17JZ8

Bildquelle: Tung-Sol Datenblatt

🔎 Datenblätter zur Röhre: 17JZ8
Datenblatt 17JZ8 Tung-Sol [www.tubedata.info].pdf (94 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
