Daten und Bilder der Röhre: UBL21

🔎 Beschreibung der Röhre: UBL21 Inventarnummer: 00177

Name	→ UBL21
Vergleichsname
Hersteller	→ Tungsram
Heizspannung (Volt)	55
Heizstrom (Ampère)	0,1
Art der Heizung	Indirekt
Röhren mit Sockel	→ Informationen zum Sockel: Loktal, 8pol. → Liste aller Röhren mit: Loktal, 8pol.
Informationen Röhrentyp
Informationen	Y8
Kenn Nummer
Ätz- Produktionscode
Serien Nummer
Verpackung
Getestet
Hoheitszeichen
Letzte Änderung
Lager	L16b

🔎 Beschreibung der Systeme für die Röhre: UBL21

	System 1	System 2
Kathode	7	7
Gitter 1	3
Gitter 2	4
Gitter 3	7
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	2	6
Anode 2		5
Leuchtschirm
Heizung	1, 8	1, 8
Abschirmung
Funktion	→ Endpentode	→ Demodulator

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

🔎 Sockelschaltung der UBL21

Bildquelle: Philips Datenblatt

🔎 Datenblätter zur Röhre: UBL21
Anwendung UBL21 Version 1 [www.tubedata.info].pdf (495 kB)
Anwendung UBL21 Version 2 [www.tubedata.info].pdf (443 kB)
Datenblatt UBL21 Miniwatt [www.tubedata.info].pdf (228 kB)
Datenblatt UBL21 Tesla [www.tubedata.info].pdf (2411 kB)
Pruefkarte UBL21 Karte 1 - Neuberger RPM370 Roehrenmessgeraet.pdf (200 kB)
Pruefkarte UBL21 Karte 2 - Neuberger RPM370 Roehrenmessgeraet.pdf (211 kB)
Pruefkarte UBL21 UBL71 - Karte 1 - Funke W19 Roehrenpruefer.pdf (153 kB)
Pruefkarte UBL21 UBL71 - Karte 2 - Funke W19 Roehrenpruefer.pdf (167 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären

🔎 Bilder der Röhre: UBL21

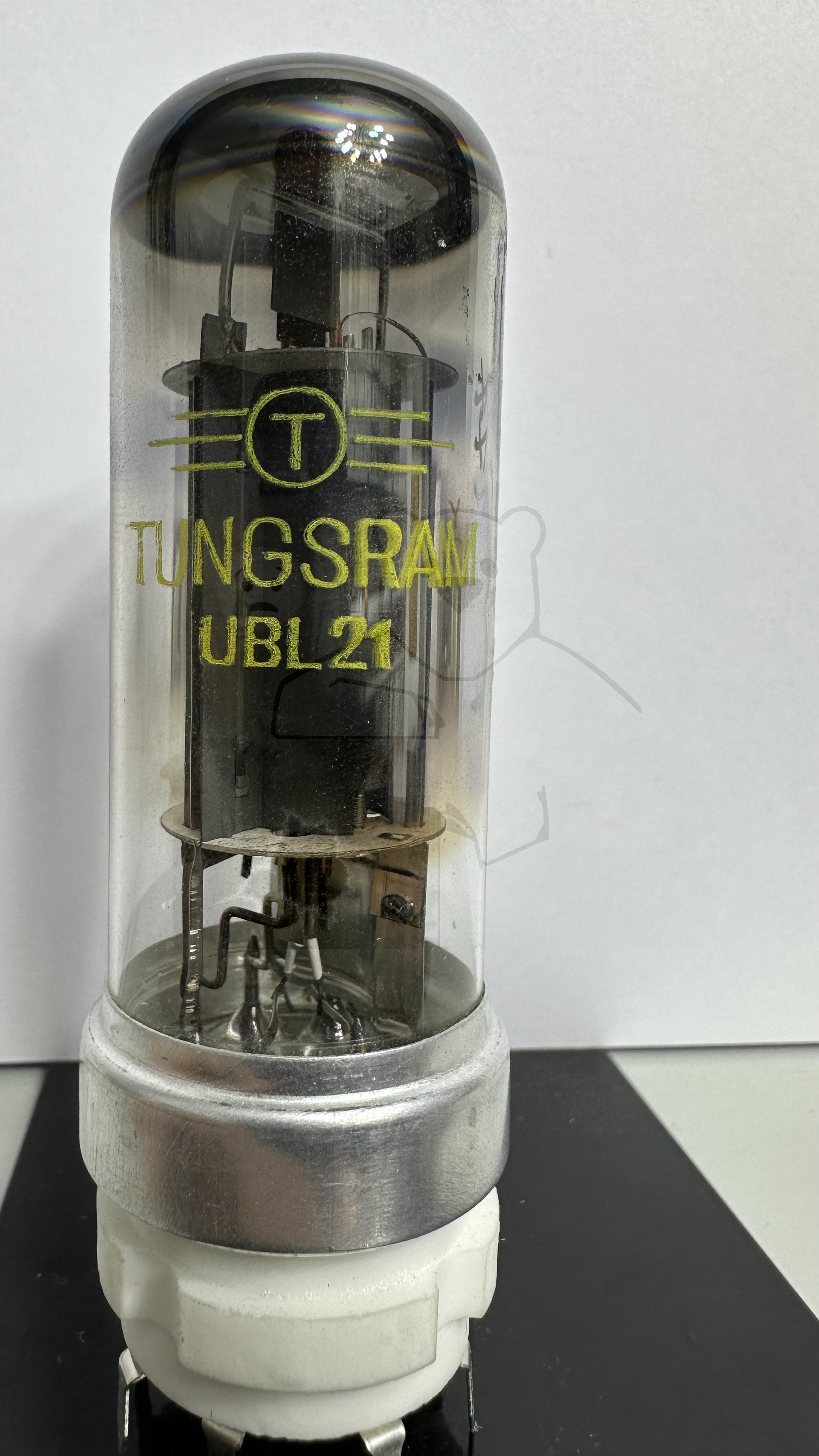

Röhre UBL21 #0177 Bild 1

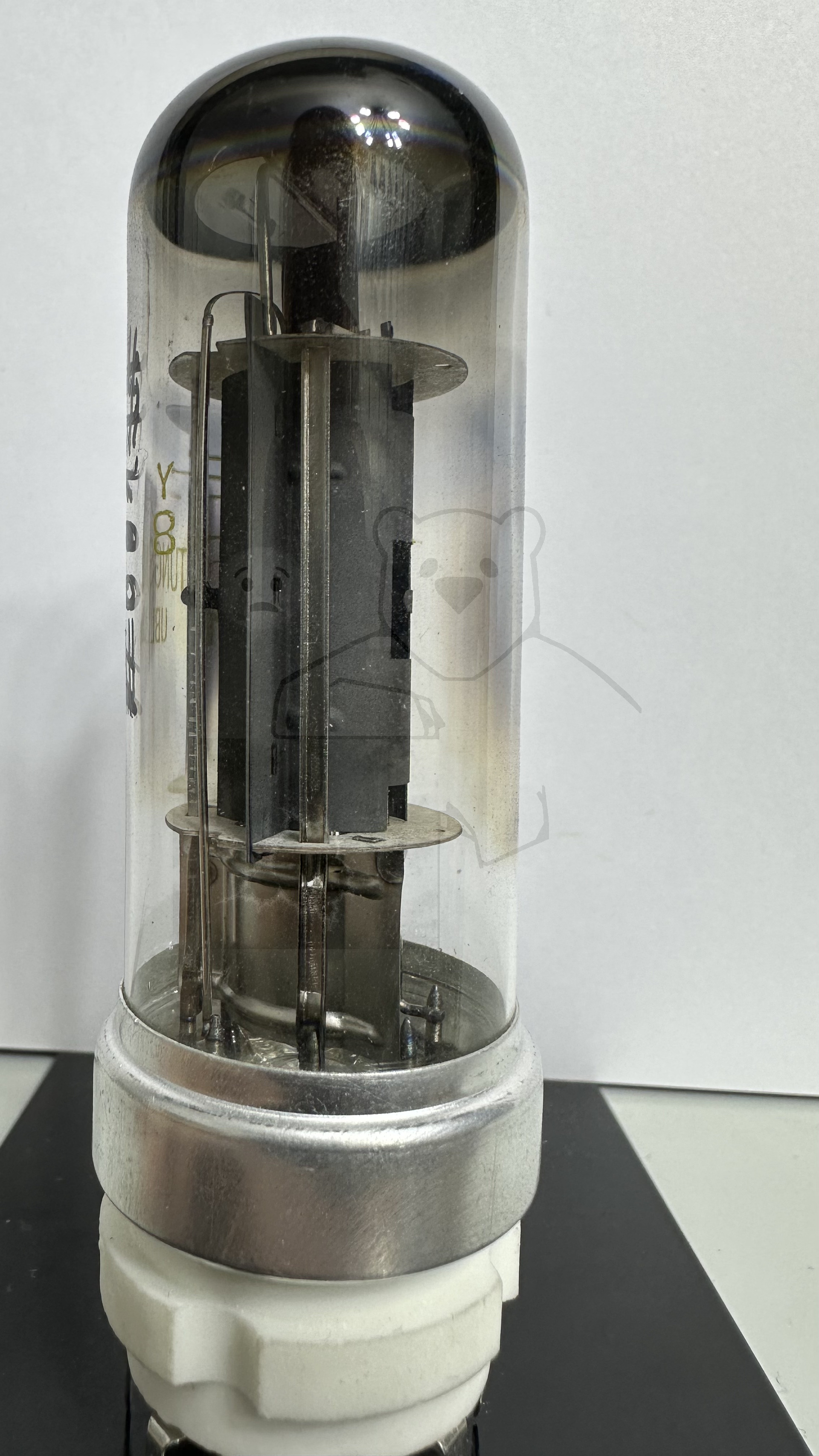

Röhre UBL21 #0177 Bild 2

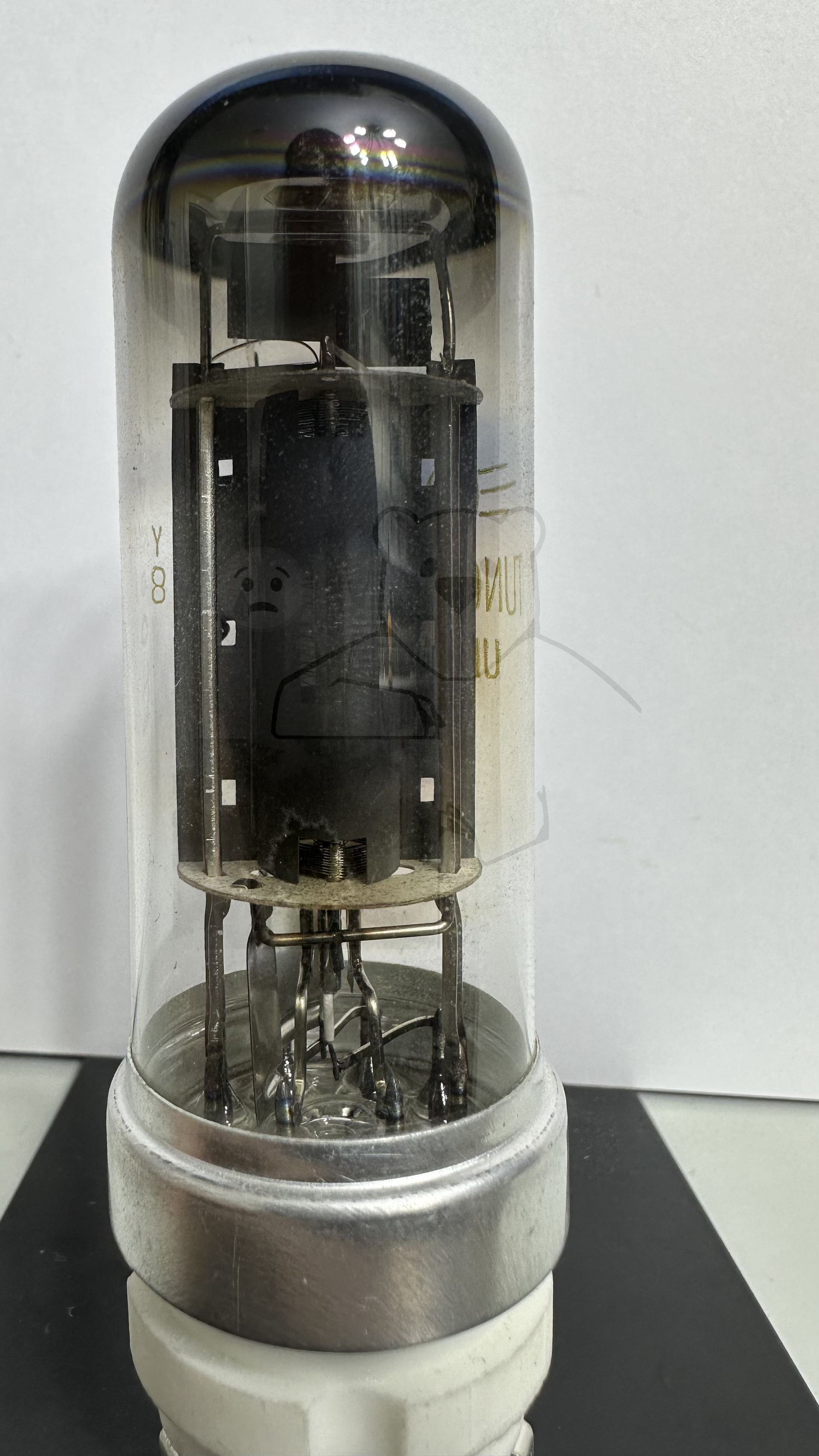

Röhre UBL21 #0177 Bild 3
