đ Beschreibung der Röhre: UBL21
| Name | UBL21 |
| Vergleichsname | |
| Heizspannung (Volt) | 55 |
| Heizstrom (AmpĂšre) | 0,1 |
| Art der Heizung | Indirekt |
| Röhren mit Sockel | â Informationen zum Sockel: Loktal, 8pol. â Liste aller Röhren mit: Loktal, 8pol. |
| ZusÀtzliche Informationen | |
| Letzte Ănderung | 11.06.2018 19:52:18 |
đ Beschreibung der Systeme fĂŒr die Röhre: UBL21
| System 1 | System 2 | |
| Kathode | 7 | 7 |
| Gitter 1 | 3 | |
| Gitter 2 | 4 | |
| Gitter 3 | 7 | |
| Gitter 4 | ||
| Gitter 5 | ||
| Gitter 6 | ||
| Gitter 7 | ||
| Anode 1 | 2 | 6 |
| Anode 2 | 5 | |
| Leuchtschirm | ||
| Heizung | 1, 8 | 1, 8 |
| Abschirmung | ||
| Funktion | â Endpentode |
â Demodulator |
Hinweis: Beachten Sie bitte das bei der Benennung und ZÀhlreihenfolge der Stifte, in der Literatur oder DatenblÀtter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

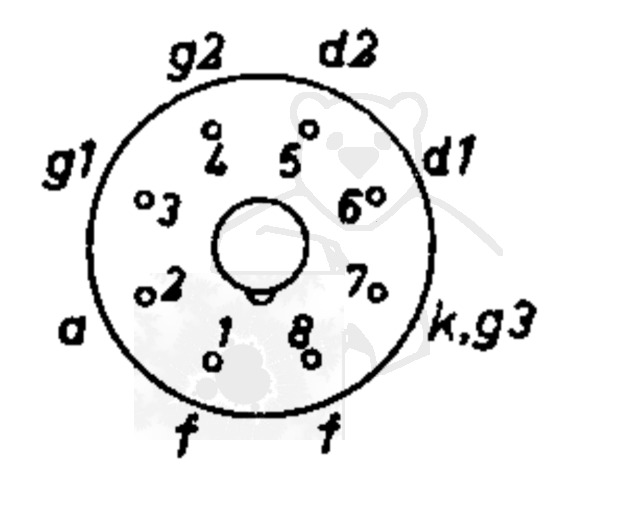

đ Sockelschaltung der UBL21
Bildquelle: Philips Datenblatt
đ DatenblĂ€tter zur Röhre: UBL21
Anwendung UBL21 Version 1 [www.tubedata.info].pdf (495 kB)
Anwendung UBL21 Version 2 [www.tubedata.info].pdf (443 kB)
Datenblatt UBL21 Miniwatt [www.tubedata.info].pdf (228 kB)
Datenblatt UBL21 Tesla [www.tubedata.info].pdf (2411 kB)
Pruefkarte UBL21 Karte 1 - Neuberger RPM370 Roehrenmessgeraet.pdf (200 kB)
Pruefkarte UBL21 Karte 2 - Neuberger RPM370 Roehrenmessgeraet.pdf (211 kB)
Pruefkarte UBL21 UBL71 - Karte 1 - Funke W19 Roehrenpruefer.pdf (153 kB)
Pruefkarte UBL21 UBL71 - Karte 2 - Funke W19 Roehrenpruefer.pdf (167 kB)Hinweis:Alle DatenblĂ€tter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte RĂŒcksprache đš Probleme mit einem Datenblatt klĂ€ren
đ Bilder der Röhre: UBL21

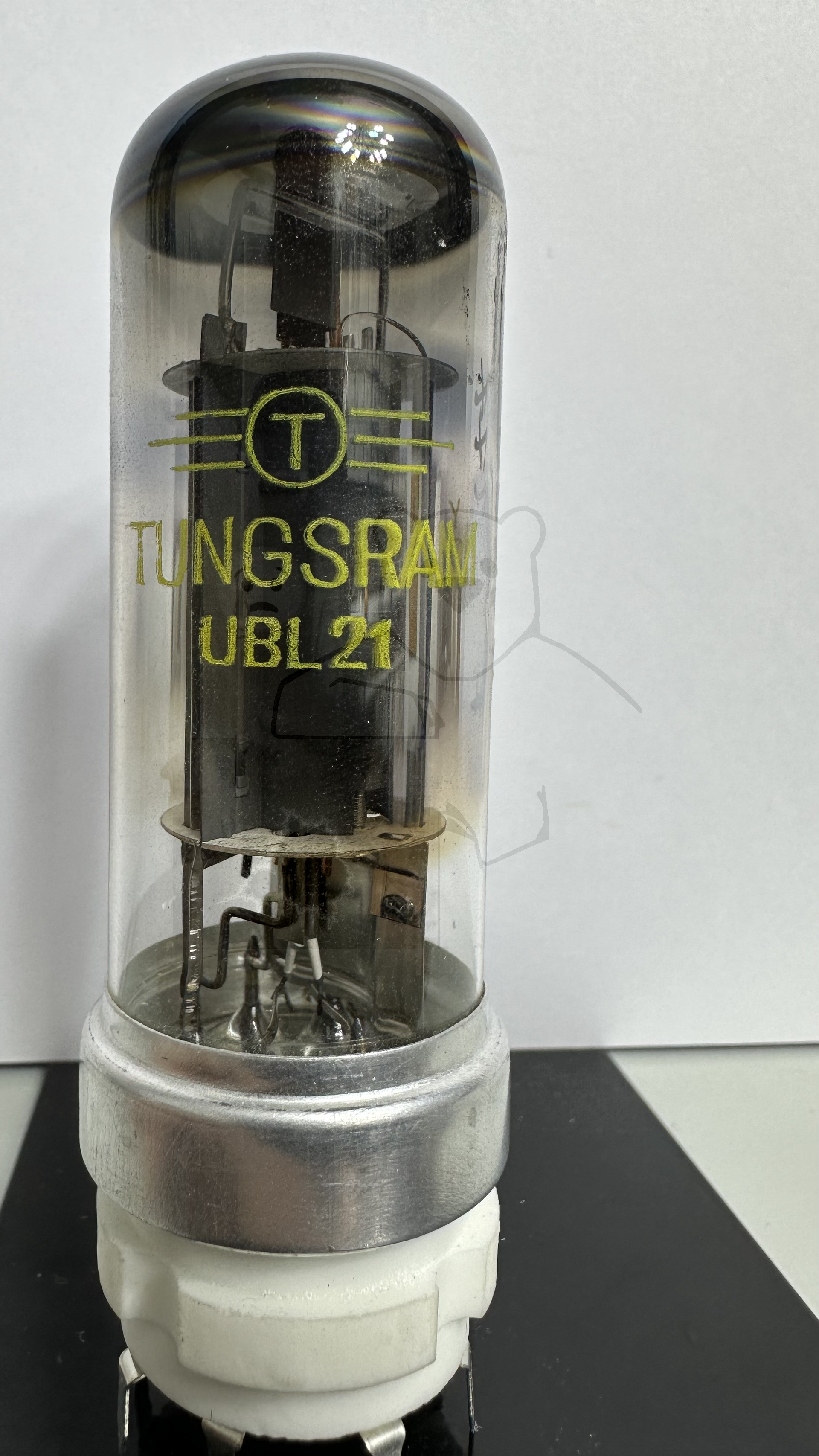

Röhre UBL21 #0177 Bild 1

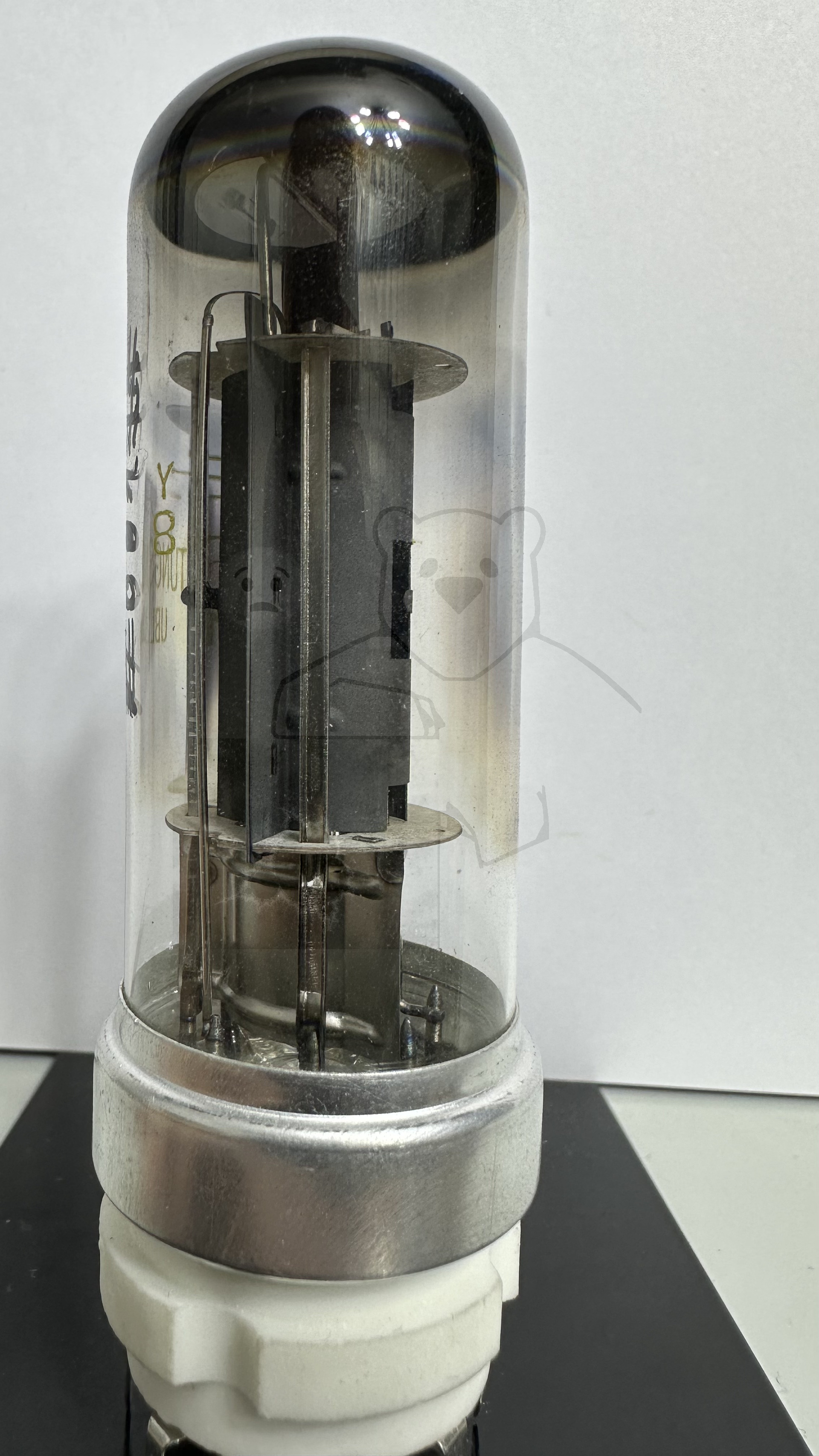

Röhre UBL21 #0177 Bild 2

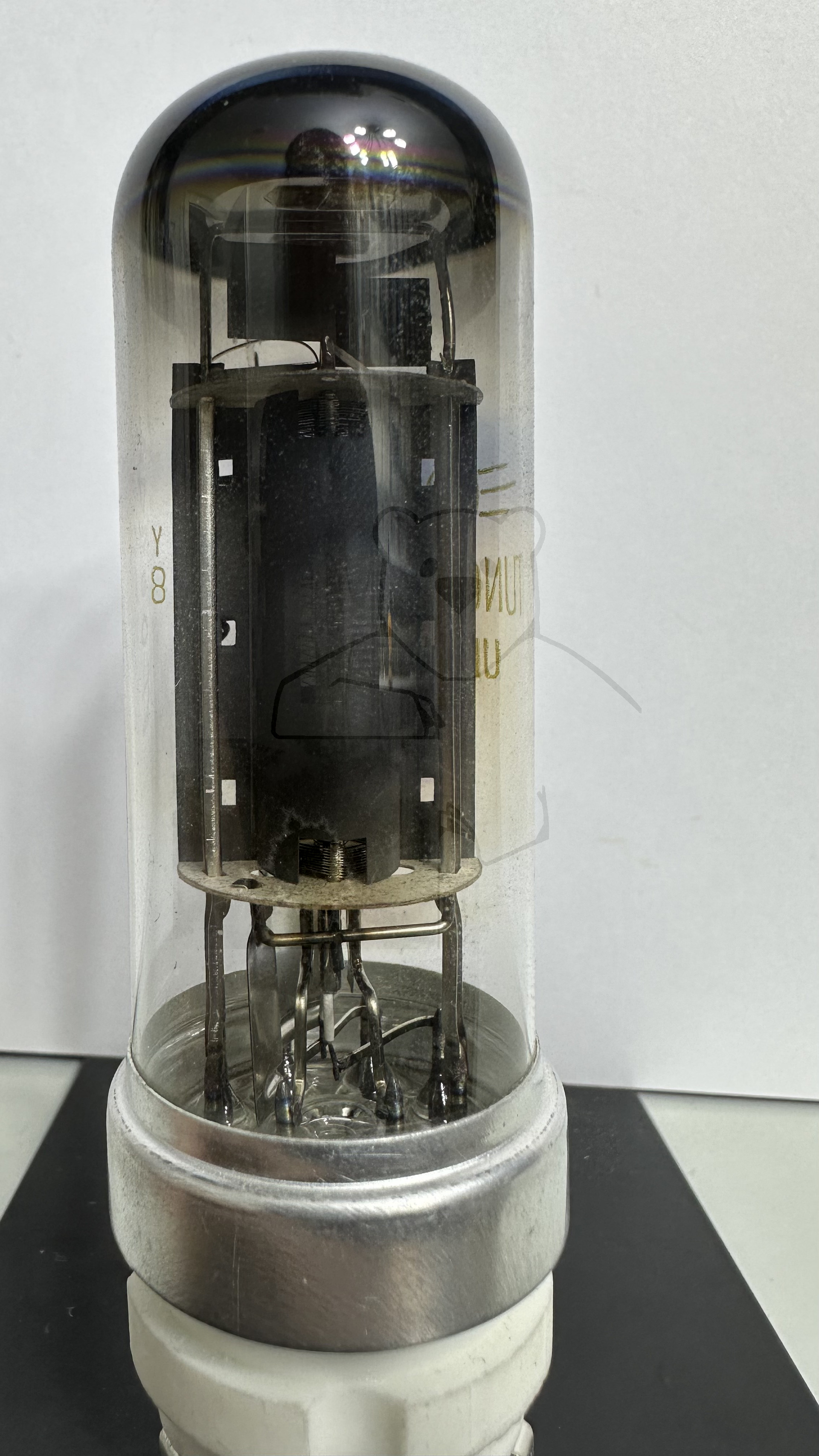

Röhre UBL21 #0177 Bild 3
đ Alle Röhren vom Typ UBL21 in der Sammlung
- â UBL21 Inventar: 00177 Hersteller: â Tungsram
