🔎 Beschreibung der Röhre: EL11 Inventarnummer: 00146
| Name | → EL11 📺 Mit Video |
| Vergleichsname | 6E102 AV1037 → EL11E |
| Hersteller | → RWN Neuhaus |
| Heizspannung (Volt) | 6,3 |
| Heizstrom (Ampère) | 0,9 |
| Art der Heizung | Indirekt |
| Röhren mit Sockel | → Informationen zum Sockel: Stahlroehre, 8pol. → Liste aller Röhren mit: Stahlroehre, 8pol. |
| Informationen Röhrentyp | |
| Informationen | Führungsnase abgebrochen, Pumpstutzen ok |
| Kenn Nummer | |
| Ätz- Produktionscode | |
| Serien Nummer | 15-50-EL11 |
| Verpackung | Neutrale Verpackung |
| Getestet | |
| Hoheitszeichen | |
| Letzte Änderung | |
| Lager | S40a |
🔎 Beschreibung der Systeme für die Röhre: EL11
| System 1 | |
| Kathode | 6 |
| Gitter 1 | 5 |
| Gitter 2 | 4 |
| Gitter 3 | 6 |
| Gitter 4 | |
| Gitter 5 | |
| Gitter 6 | |
| Gitter 7 | |
| Anode 1 | 3 |
| Anode 2 | |
| Leuchtschirm | |
| Heizung | 1, 8 |
| Abschirmung | |
| Funktion | → Endpentode |
Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.
🔎 Sockelschaltung der EL11
Bildquelle: Telefunken Datenblatt
🔎 YouTube Video zu EL11
Hinweis: An dieser Stelle war ursprünglich ein eingebettetes YouTube Video enthalten. Durch die Rechtlichen Grauzonen der EU Datenschutzverordnung (DSGVO) bzw. deren nationaler Umsetzung im Merkel'schen #Neuland, ist dies nicht mehr möglich ohne unnötiges Java-Script und oder nervige Cookie-Banner.
Sie müssen diesen Link manuell anklicken um dieses Video auf YouTube zu sehen:
↗︎ https://youtu.be/rkNc702fifo (Durch Anklicken verlassen Sie diese Webseite!)
🔎 Datenblätter zur Röhre: EL11
Anwendung EL11.pdf (128 kB)
Datenblatt EL11 Philips.pdf (34 kB)
Datenblatt EL11 RFT.pdf (105 kB)
Datenblatt EL11 Telefunken Handbuch der Rundfunk Röhren Band 2.pdf (2967 kB)
Pruefkarte EL11 - Funke W19 Roehrenpruefer.pdf (158 kB)
Pruefkarte EL11 - Neuberger RPM370 Roehrenmessgeraet.pdf (195 kB)Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
🔎 Bilder der Röhre: EL11

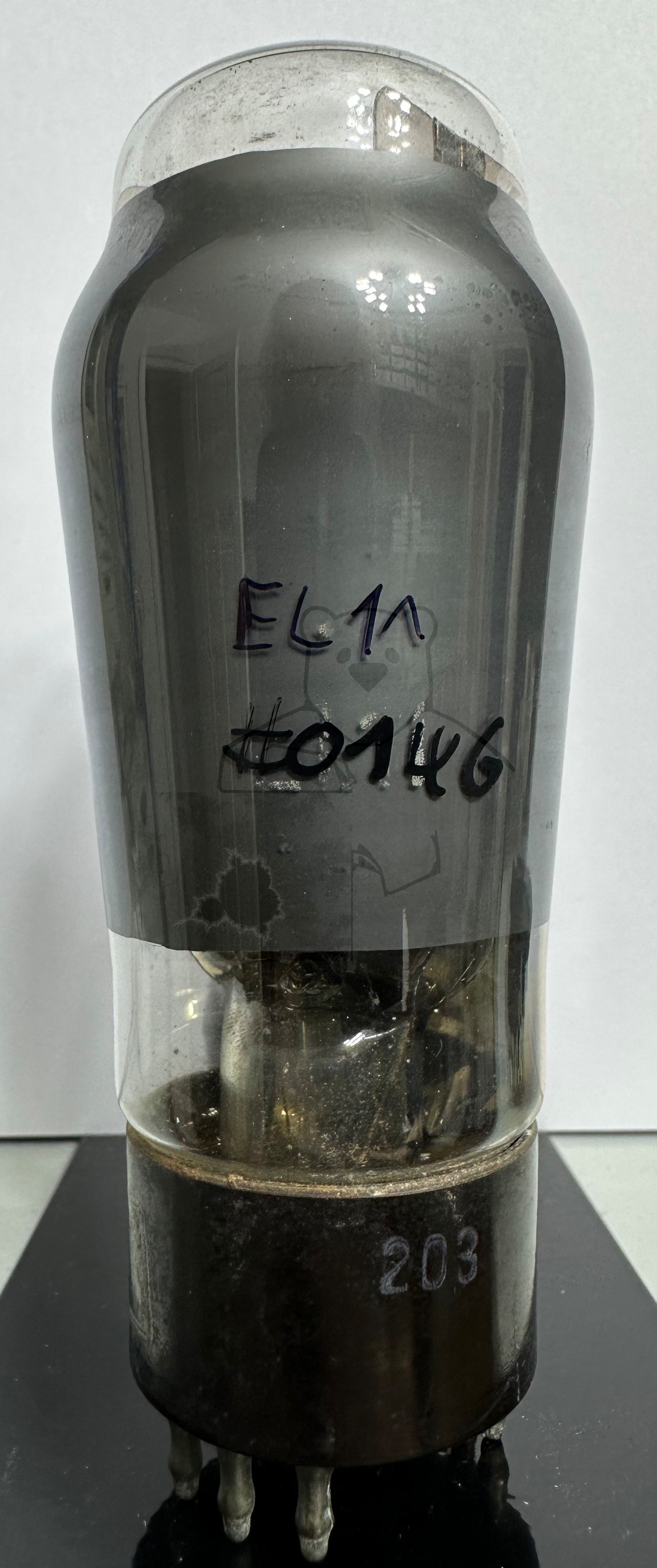

Röhre EL11 #0146 Bild 1

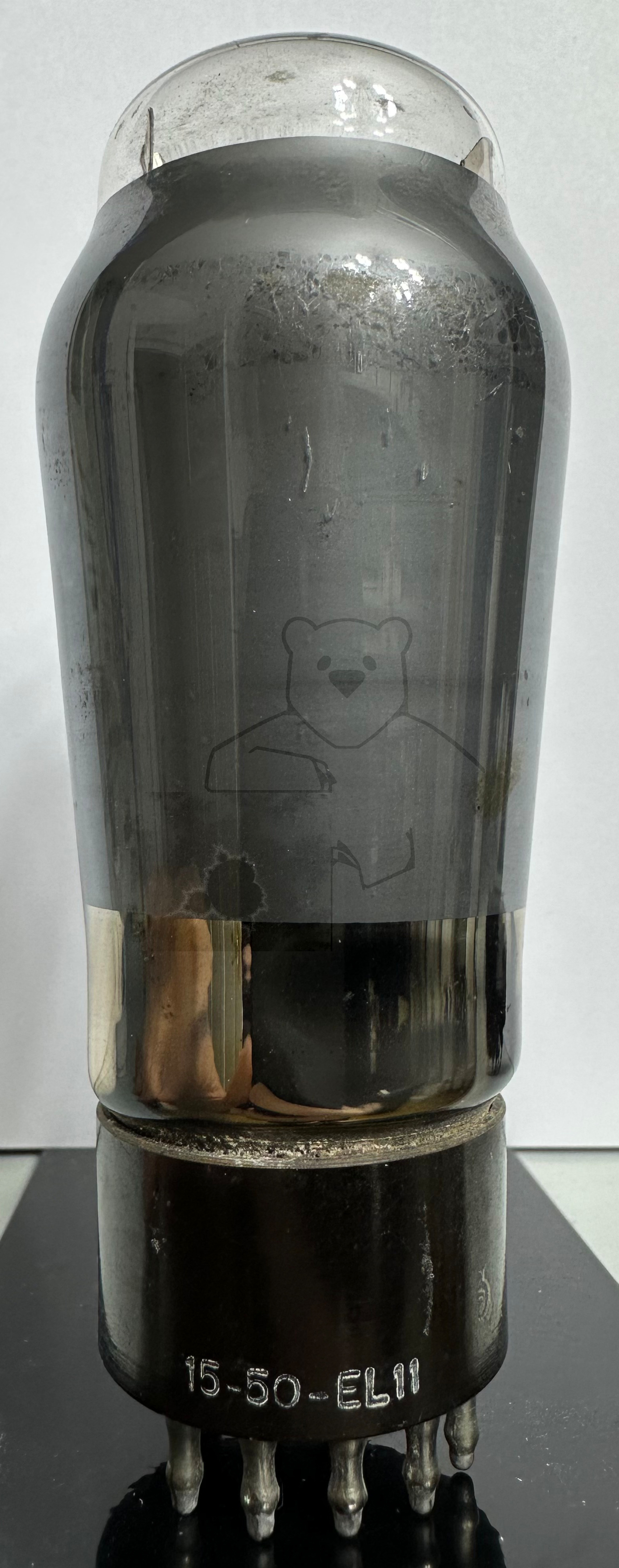

Röhre EL11 #0146 Bild 2
