đ Beschreibung der Röhre: AF7 Inventarnummer: 00125
| Name | â AF7 |
| Vergleichsname | â 4F7 â AF3 |
| Hersteller | â Telefunken, Roehrenwerk Ulm |
| Heizspannung (Volt) | 4 |
| Heizstrom (AmpĂšre) | 0,65 |
| Art der Heizung | Indirekt |
| Röhren mit Sockel | â Informationen zum Sockel: Aussenkontakt, 8pol. â Liste aller Röhren mit: Aussenkontakt, 8pol. |
| Informationen Röhrentyp | |
| Informationen | Sockel geklebt |
| Kenn Nummer | 48 |
| Ătz- Produktionscode | ch |
| Serien Nummer | |
| Verpackung | Neutrale Verpackung |
| Getestet | |
| Hoheitszeichen | |
| Letzte Ănderung | |
| Lager | S40a |
đ Beschreibung der Systeme fĂŒr die Röhre: AF7
| System 1 | |
| Kathode | 4 |
| Gitter 1 | Kappe |
| Gitter 2 | 7 |
| Gitter 3 | 5 |
| Gitter 4 | |
| Gitter 5 | |
| Gitter 6 | |
| Gitter 7 | |
| Anode 1 | 8 |
| Anode 2 | |
| Leuchtschirm | |
| Heizung | 2, 3 |
| Abschirmung | 1 |
| Funktion | â Hochfrequenzverstaerker, Pentode |
Hinweis: Beachten Sie bitte das bei der Benennung und ZÀhlreihenfolge der Stifte, in der Literatur oder DatenblÀtter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

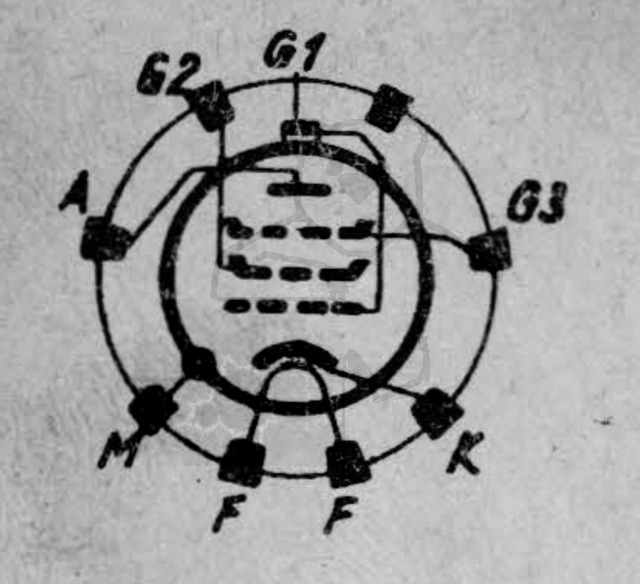

đ Sockelschaltung der AF7
Bildquelle: Neuberger RPM 370-1 Messkarte
đ DatenblĂ€tter zur Röhre: AF7
Anwendung AF7 Blatt 1.pdf (2310 kB)
Anwendung AF7 Blatt 2.pdf (2517 kB)
Anwendung AF7 Telefunken.pdf (172 kB)
Datenblatt AF7 Miniwatt [www.tubedata.info].pdf (753 kB)
Datenblatt AF7 Philips [www.tubedata.info].pdf (57 kB)
Datenblatt AF7 RFT.pdf (79 kB)
Datenblatt AF7 Telefunken [www.tubedata.info].pdf (155 kB)
Datenblatt AF7 Tungsram.pdf (94 kB)
Pruefkarte AF7 - Funke W19 Roehrenpruefer.pdf (159 kB)
Pruefkarte AF7 - Neuberger RPM370 Roehrenmessgeraet.pdf (202 kB)Hinweis:Alle DatenblĂ€tter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte RĂŒcksprache đš Probleme mit einem Datenblatt klĂ€ren
đ Bilder der Röhre: AF7

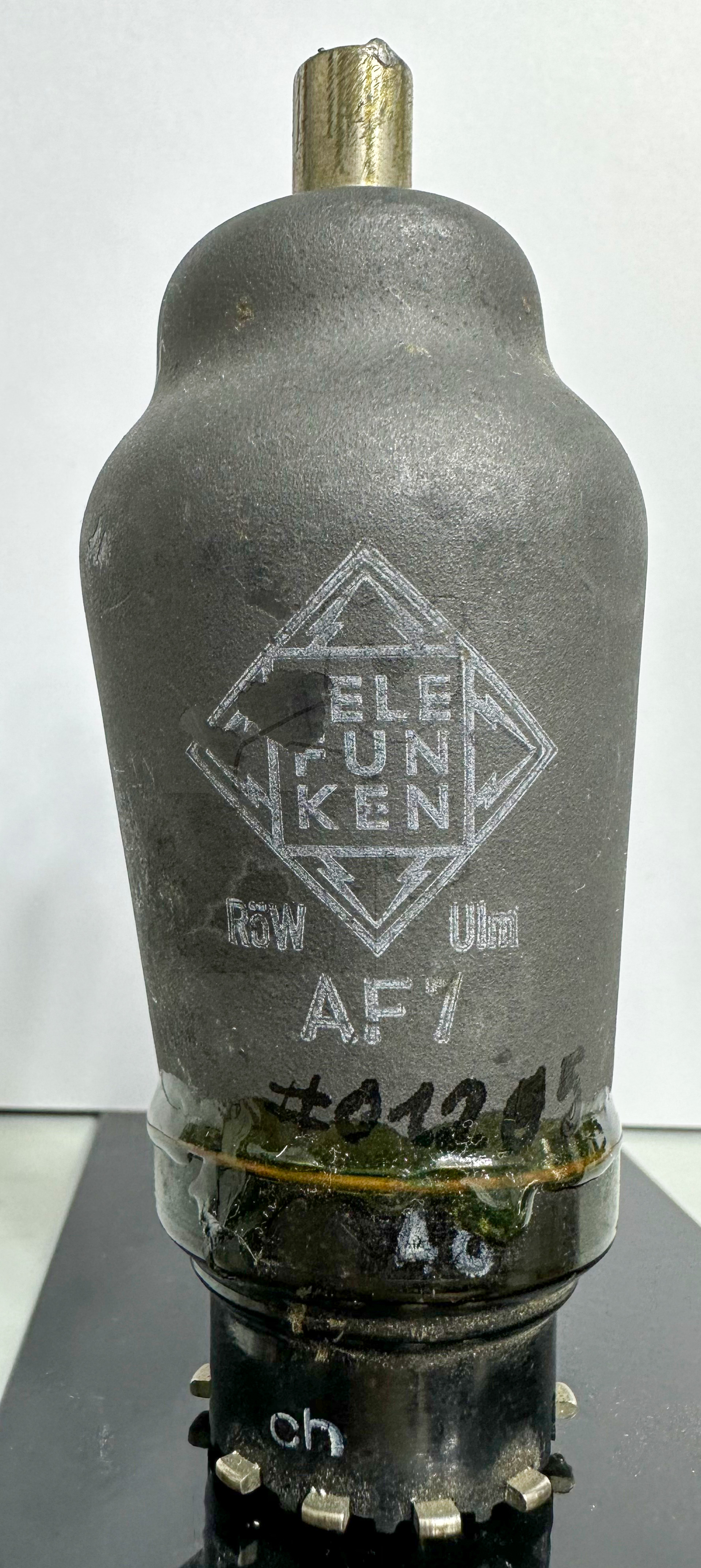

Röhre AF7 #0125 Bild 1
