đ Beschreibung der Röhre: AF7 Inventarnummer: 00124
| Name | â AF7 |
| Vergleichsname | â 4F7 â AF3 |
| Hersteller | â Telefunken |
| Heizspannung (Volt) | 4 |
| Heizstrom (AmpĂšre) | 0,65 |
| Art der Heizung | Indirekt |
| Röhren mit Sockel | â Informationen zum Sockel: Aussenkontakt, 8pol. â Liste aller Röhren mit: Aussenkontakt, 8pol. |
| Informationen Röhrentyp | |
| Informationen | Abschirmung fÀlt langsam ab |
| Kenn Nummer | 567 |
| Ătz- Produktionscode | fk |
| Serien Nummer | |
| Verpackung | Neutrale Verpackung |
| Getestet | |
| Hoheitszeichen | Wehrmacht, 24 44, BAL1964 Wichtiger Hinweis: Der Autor dieser Webseite distanziert sich von jeglichem Rassistischen-, Religiösen-, Nationalistischen-, Antisemitischen- oder anderweitig motiviertem Extremismus. Nach §86 StGB und §86a StGB ist es in Deutschland verboten, öffentlich in Wort und Bild, Symbole und Vereinigungen von verfassungsfeindlichen Organisationen zu propagieren. Dieses Verbot gilt jedoch nicht im Historischen und Dokumentarischen Kontext], worauf sich der Autor dieser Webseite beruft. |
| Letzte Ănderung | |
| Lager | S40a |
đ Beschreibung der Systeme fĂŒr die Röhre: AF7
| System 1 | |
| Kathode | 4 |
| Gitter 1 | Kappe |
| Gitter 2 | 7 |
| Gitter 3 | 5 |
| Gitter 4 | |
| Gitter 5 | |
| Gitter 6 | |
| Gitter 7 | |
| Anode 1 | 8 |
| Anode 2 | |
| Leuchtschirm | |
| Heizung | 2, 3 |
| Abschirmung | 1 |
| Funktion | â Hochfrequenzverstaerker, Pentode |
Hinweis: Beachten Sie bitte das bei der Benennung und ZÀhlreihenfolge der Stifte, in der Literatur oder DatenblÀtter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.
đ Sockelschaltung der AF7
Bildquelle: Neuberger RPM 370-1 Messkarte
đ DatenblĂ€tter zur Röhre: AF7
Anwendung AF7 Blatt 1.pdf (2310 kB)
Anwendung AF7 Blatt 2.pdf (2517 kB)
Anwendung AF7 Telefunken.pdf (172 kB)
Datenblatt AF7 Miniwatt [www.tubedata.info].pdf (753 kB)
Datenblatt AF7 Philips [www.tubedata.info].pdf (57 kB)
Datenblatt AF7 RFT.pdf (79 kB)
Datenblatt AF7 Telefunken [www.tubedata.info].pdf (155 kB)
Datenblatt AF7 Tungsram.pdf (94 kB)
Pruefkarte AF7 - Funke W19 Roehrenpruefer.pdf (159 kB)
Pruefkarte AF7 - Neuberger RPM370 Roehrenmessgeraet.pdf (202 kB)Hinweis:Alle DatenblĂ€tter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte RĂŒcksprache đš Probleme mit einem Datenblatt klĂ€ren
đ Bilder der Röhre: AF7

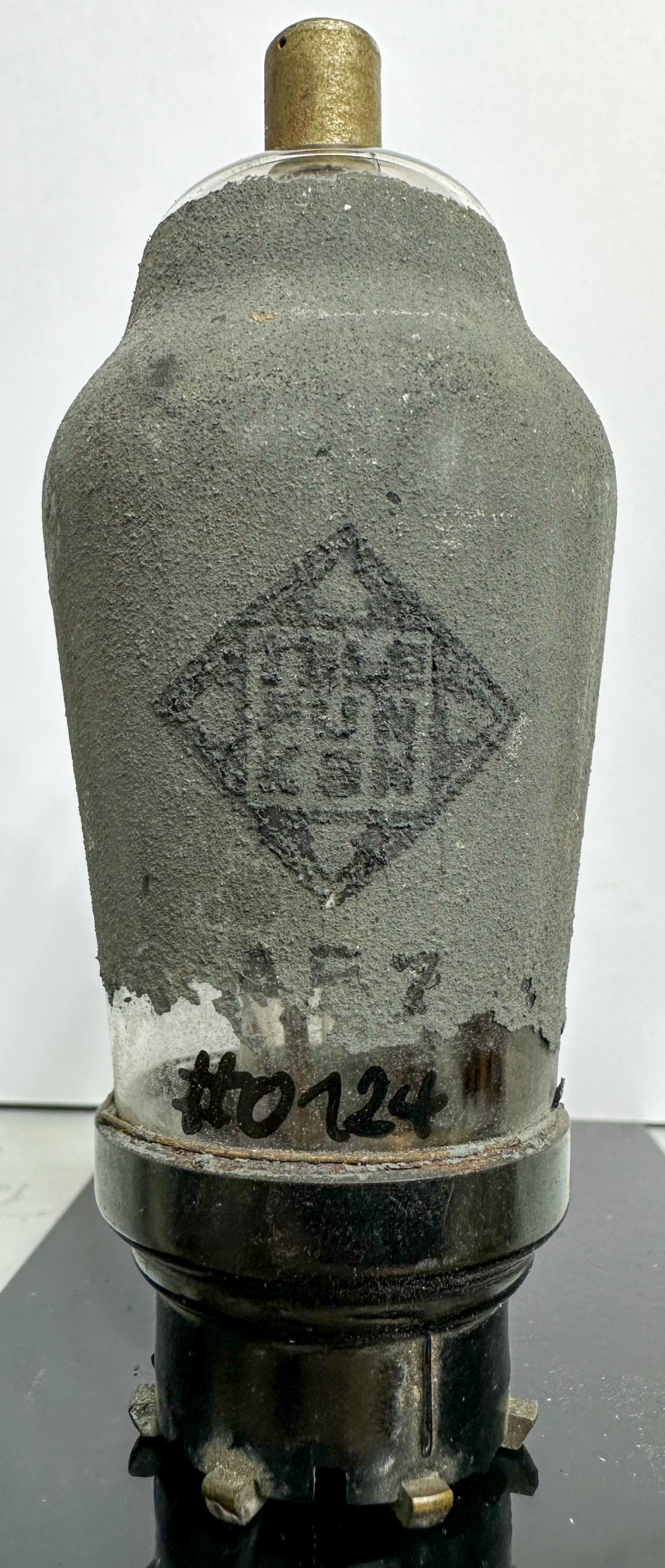

Röhre AF7 #0124 Bild 1

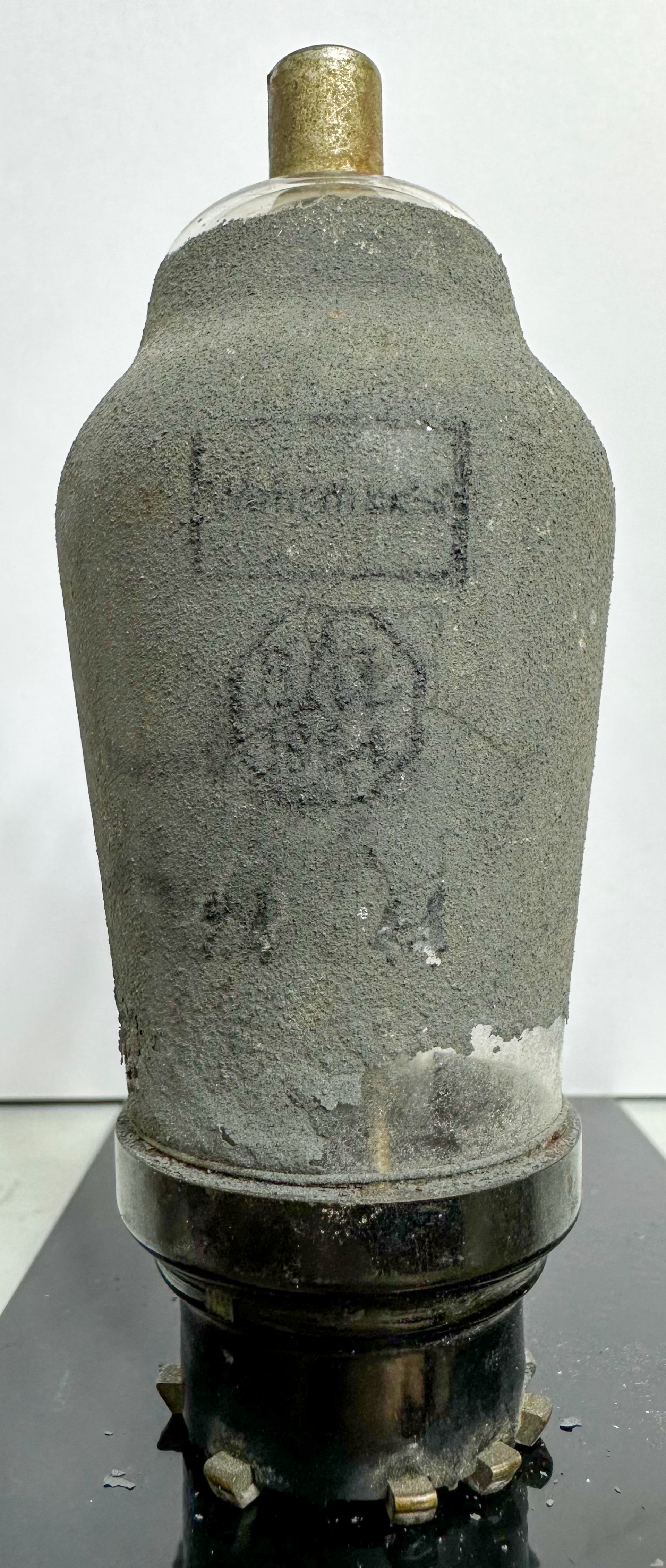

Röhre AF7 #0124 Bild 2
