đ Beschreibung der Röhre: 1805 Inventarnummer: 00024
| Name | â 1805 |
| Vergleichsname | 1064 â 14NG â D1064 â G1064 KL74303 â PV4100 â RGN1064 â VG5006 |
| Hersteller | â Philips |
| Heizspannung (Volt) | 4 |
| Heizstrom (AmpĂšre) | 1 |
| Art der Heizung | Direkt |
| Röhren mit Sockel | â Informationen zum Sockel: Europa, 4pol. â Liste aller Röhren mit: Europa, 4pol. |
| Informationen Röhrentyp | |
| Informationen | Importe de Hollande |
| Kenn Nummer | |
| Ătz- Produktionscode | 1r EH% |
| Serien Nummer | |
| Verpackung | Neutrale Verpackung |
| Getestet | |
| Hoheitszeichen | |
| Letzte Ănderung | |
| Lager | S40a |
đ Beschreibung der Systeme fĂŒr die Röhre: 1805
| System 1 | |
| Kathode | 1 |
| Gitter 1 | |
| Gitter 2 | |
| Gitter 3 | |
| Gitter 4 | |
| Gitter 5 | |
| Gitter 6 | |
| Gitter 7 | |
| Anode 1 | 2 |
| Anode 2 | 4 |
| Leuchtschirm | |
| Heizung | 1, 3 |
| Abschirmung | |
| Funktion | â Gleichrichter, Zweiweg, Hochvakuum |
Hinweis: Beachten Sie bitte das bei der Benennung und ZÀhlreihenfolge der Stifte, in der Literatur oder DatenblÀtter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.
đ Sockelschaltung der 1805
Bildquelle: RFT VEB Funkwerk Erfurt Datenblatt
đ DatenblĂ€tter zur Röhre: 1805
Datenblatt 1805 Philips [www.tubedata.info].pdf (102 kB)
Datenblatt 1805 Philips Miniwatt [www.tubedata.info].pdf (72 kB)Hinweis:Alle DatenblĂ€tter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte RĂŒcksprache đš Probleme mit einem Datenblatt klĂ€ren
đ Bilder der Röhre: 1805

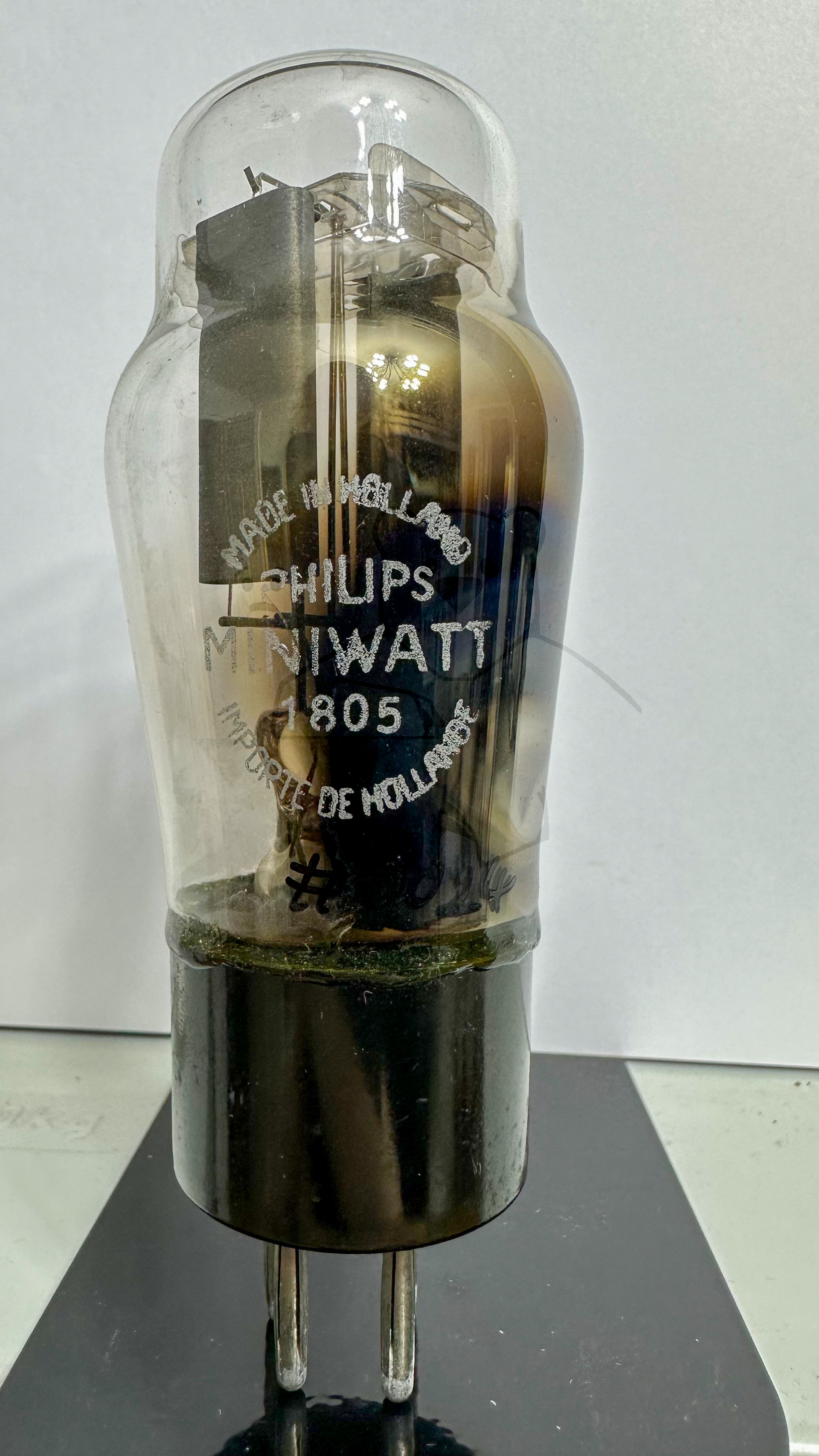

Röhre 1805 #0024 Bild 1

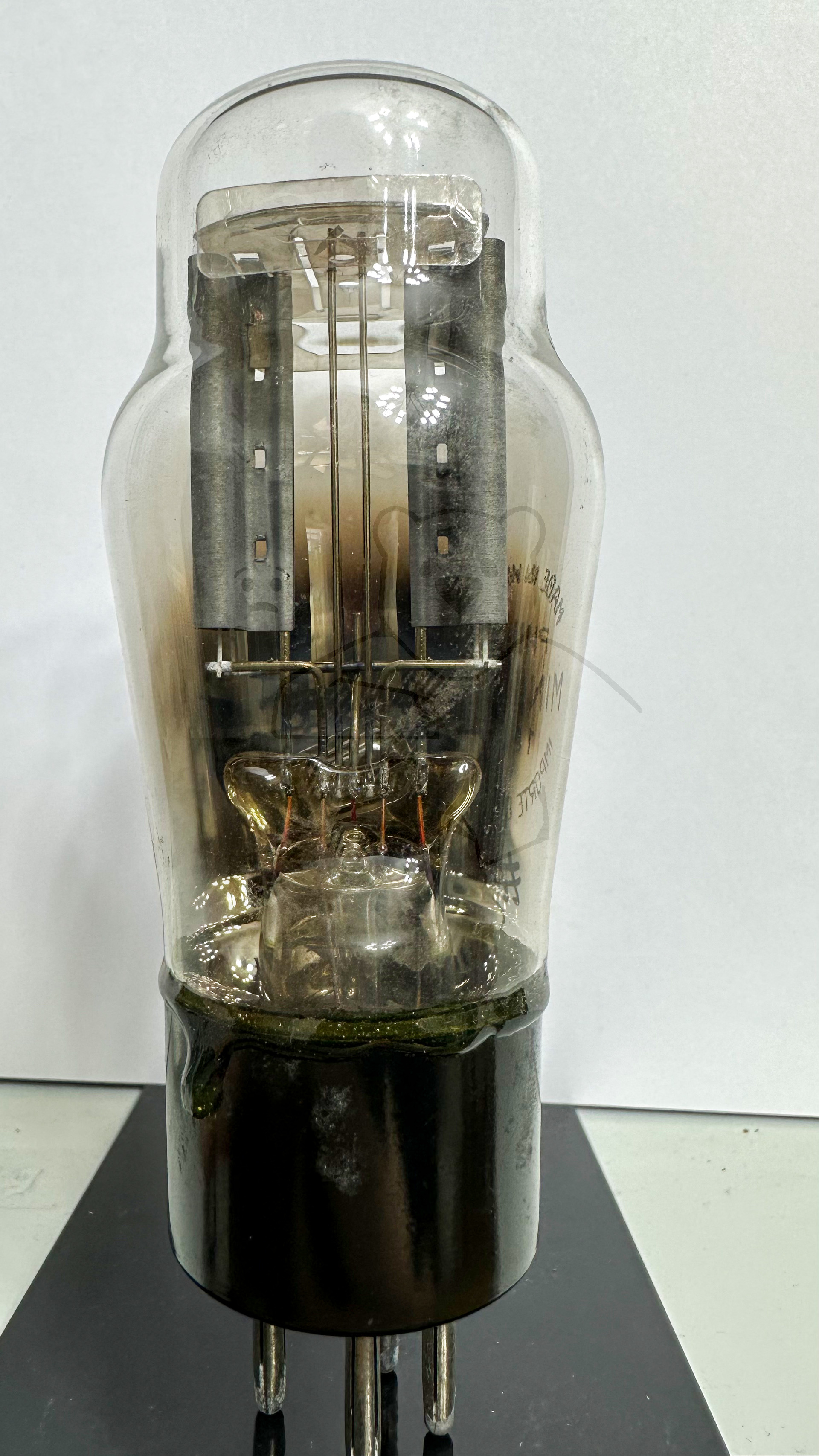

Röhre 1805 #0024 Bild 2
