Daten und Bilder der Röhre: ECC83

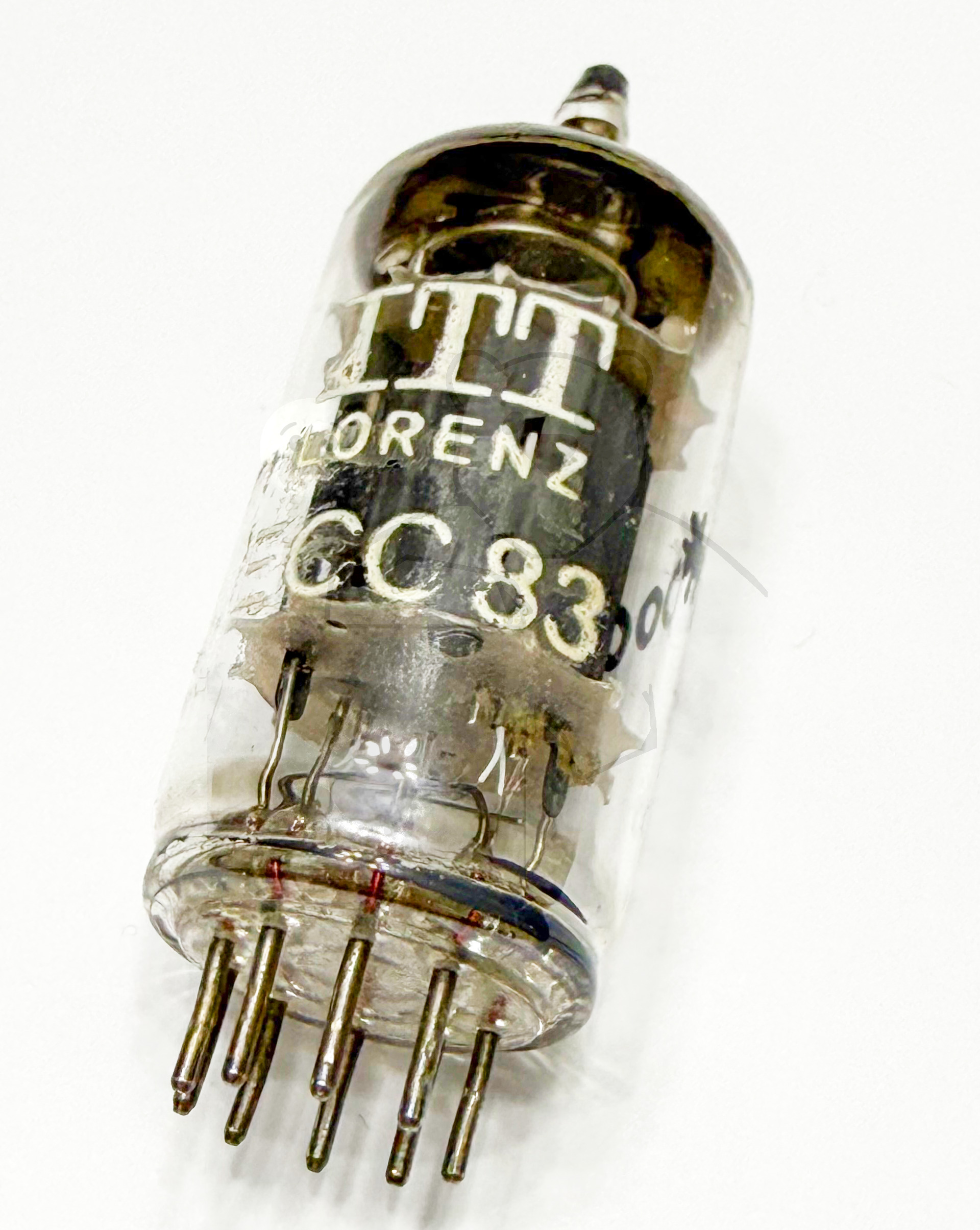

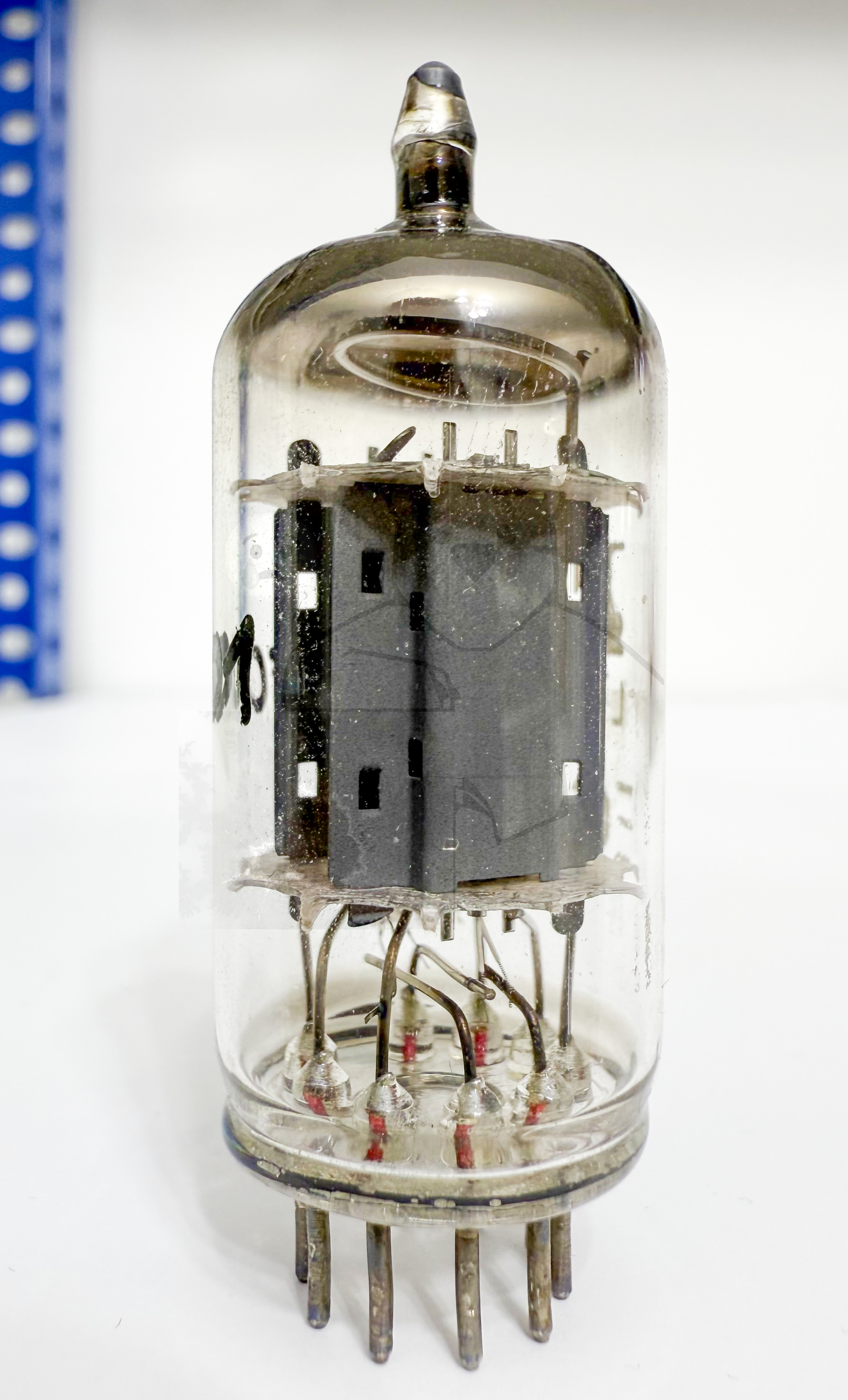

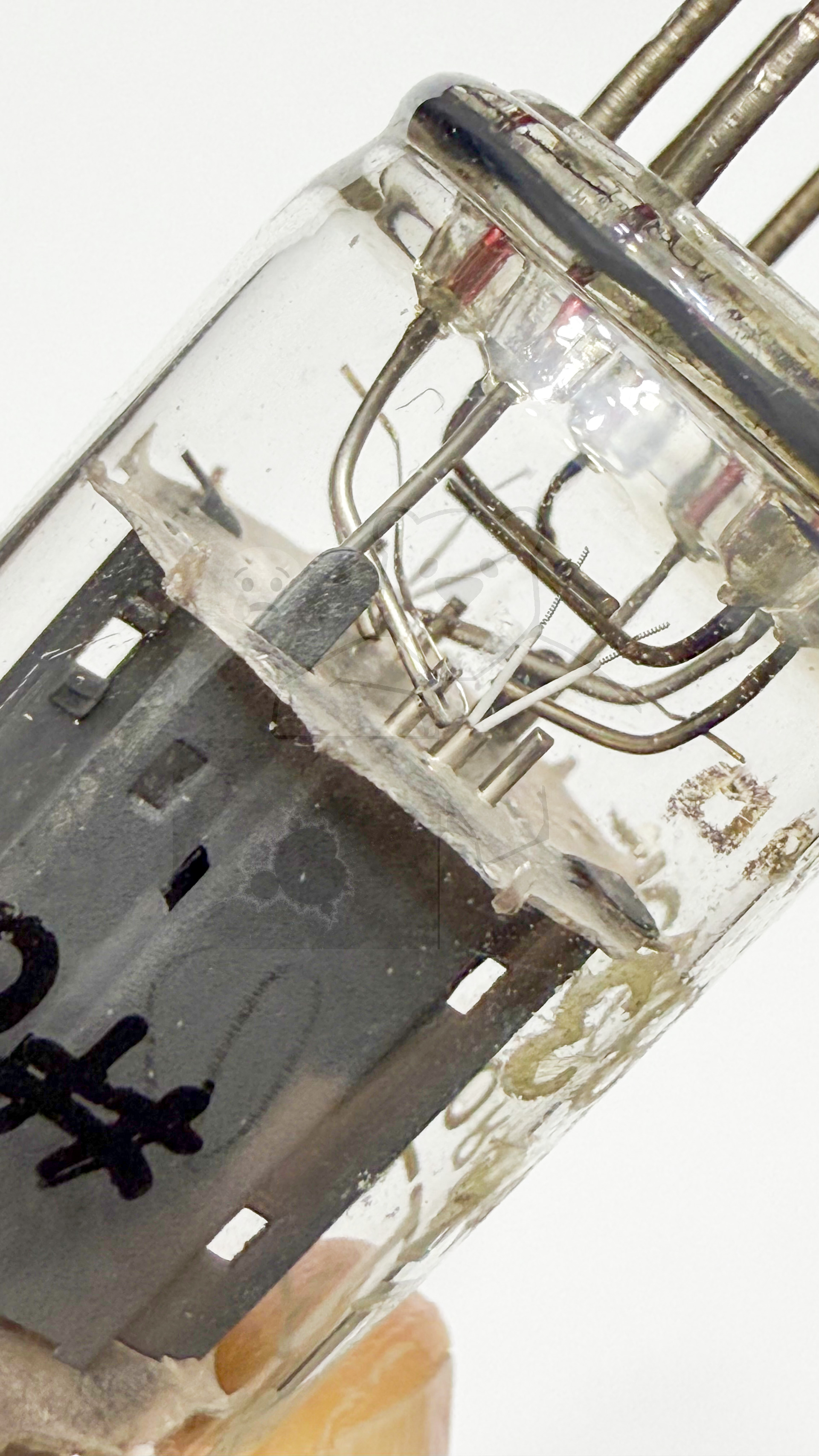

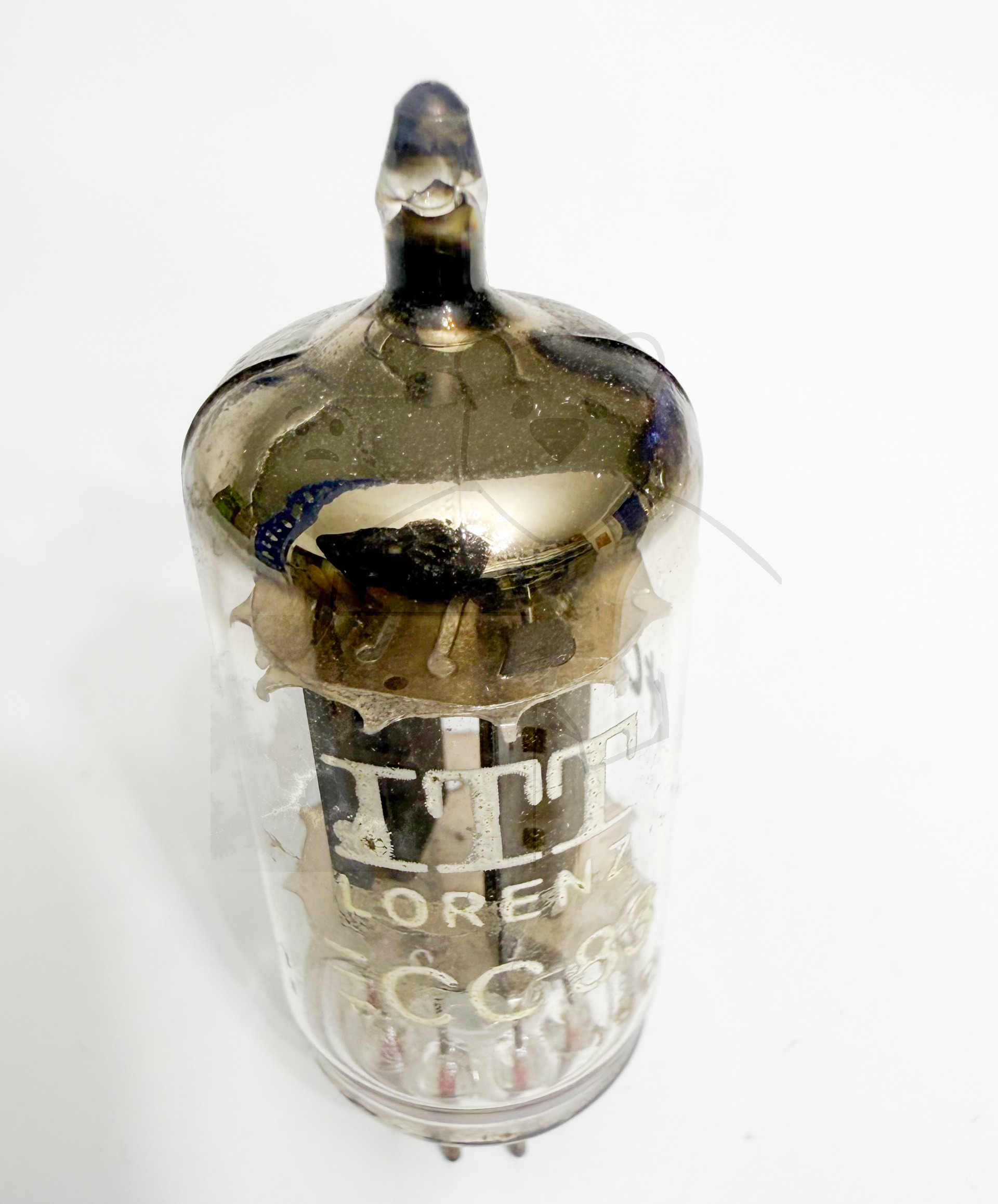

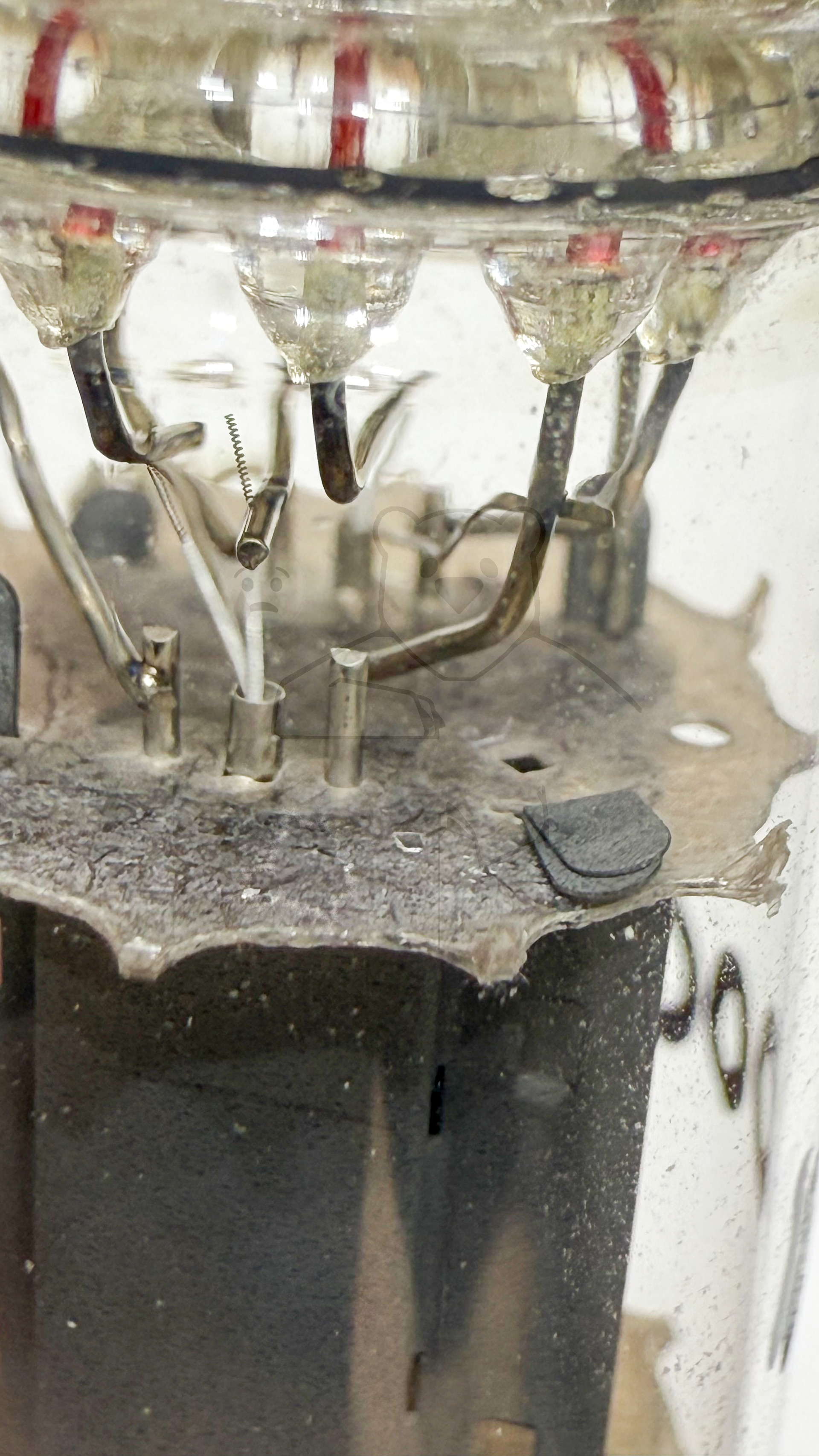

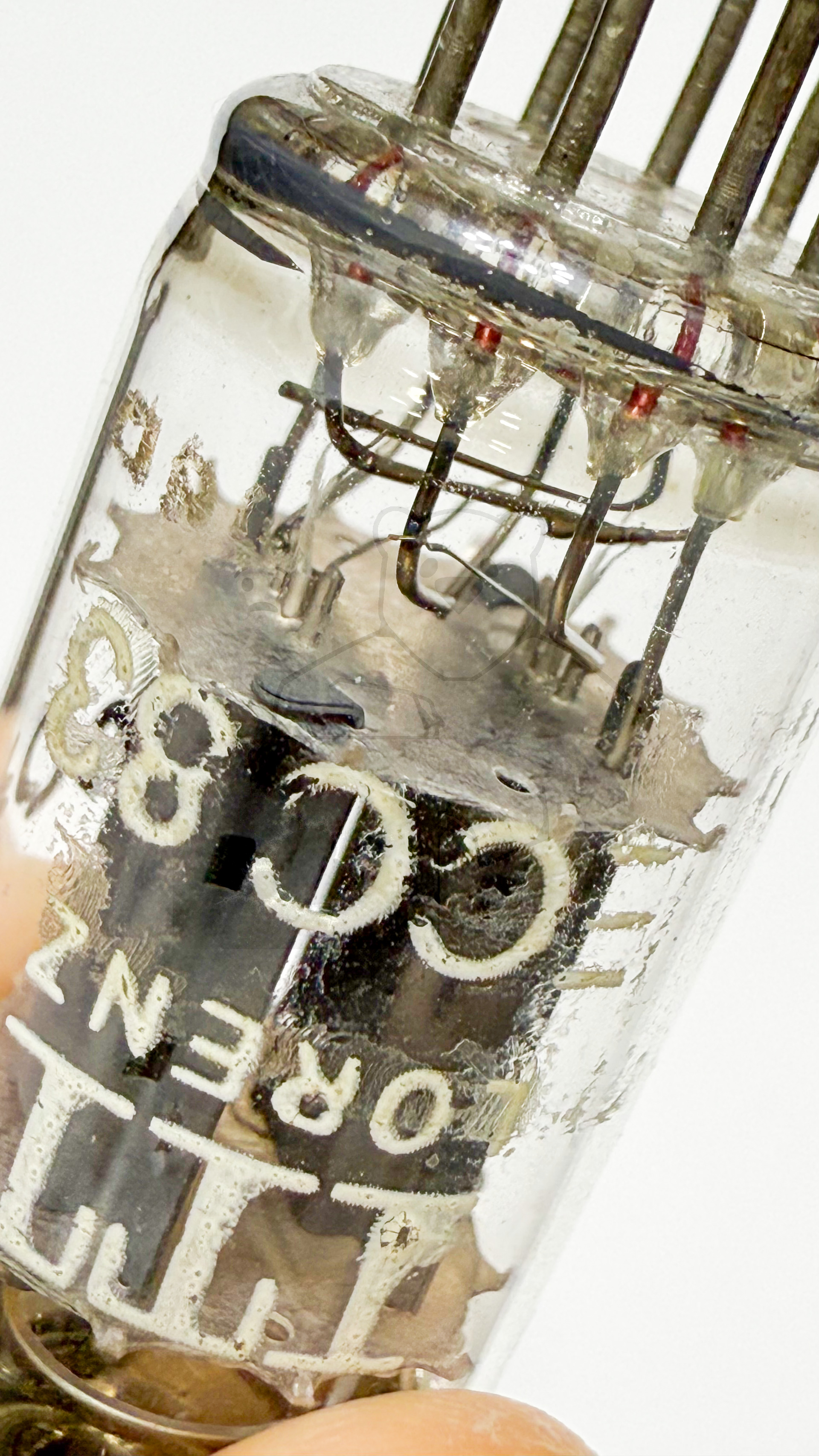

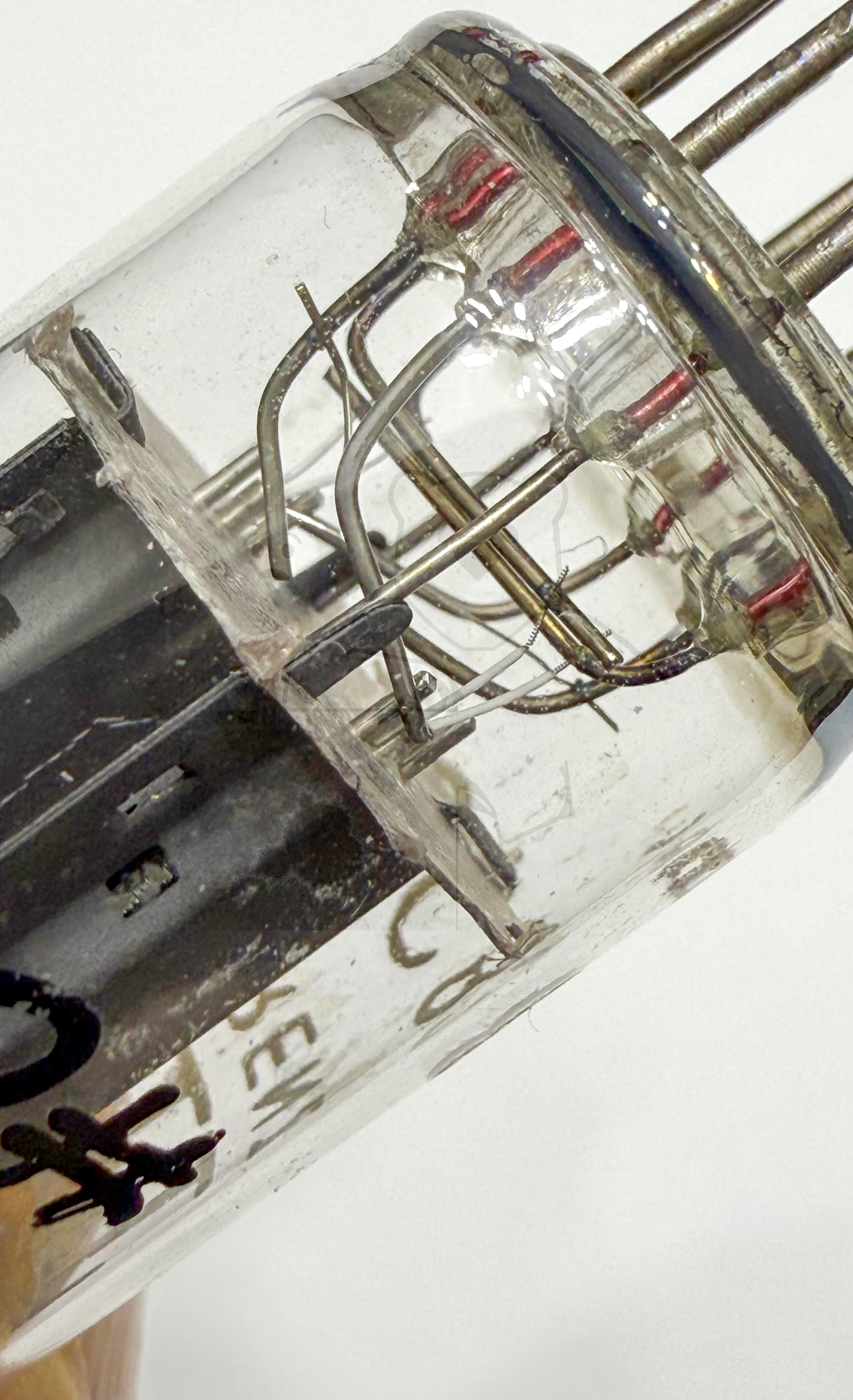

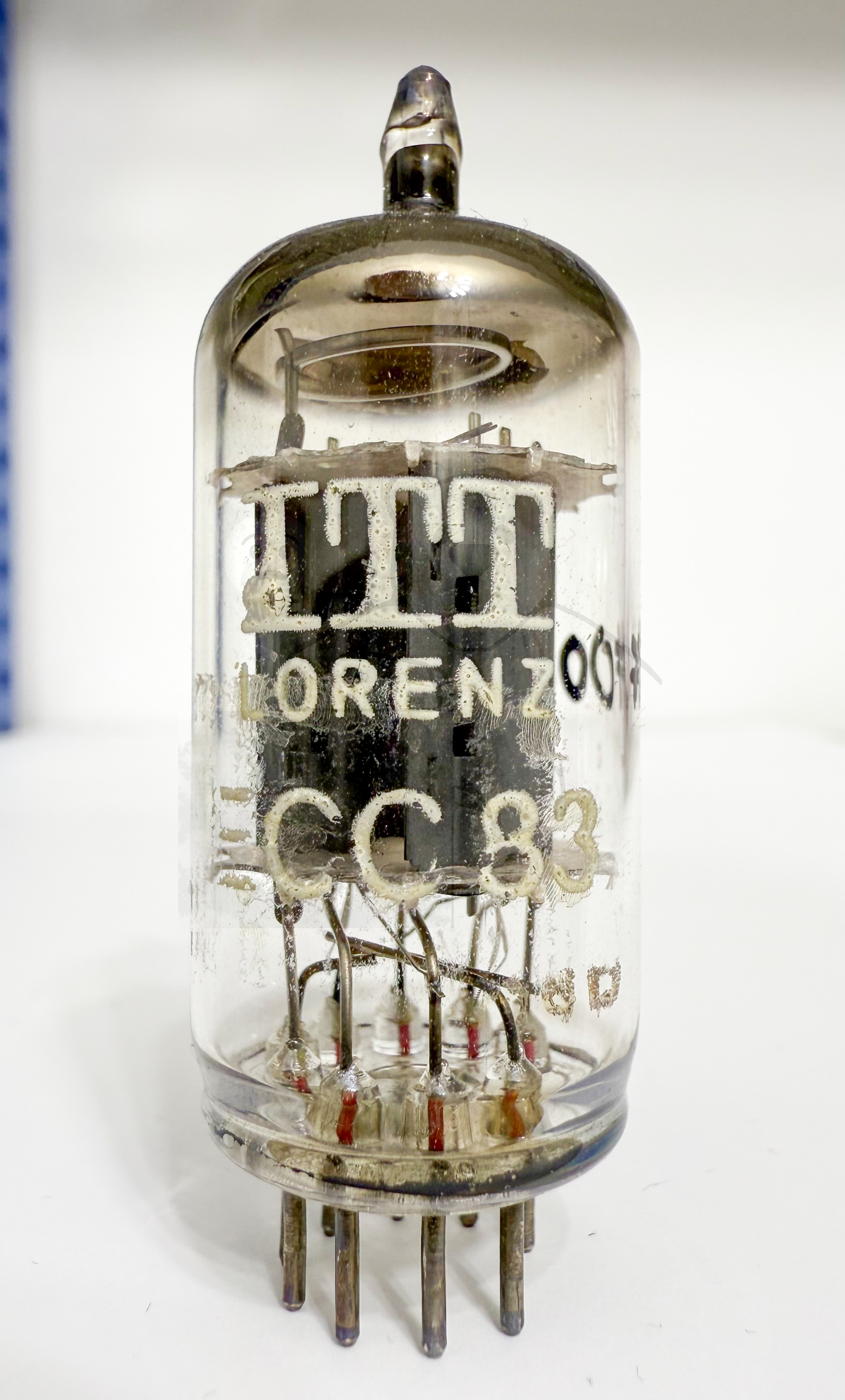

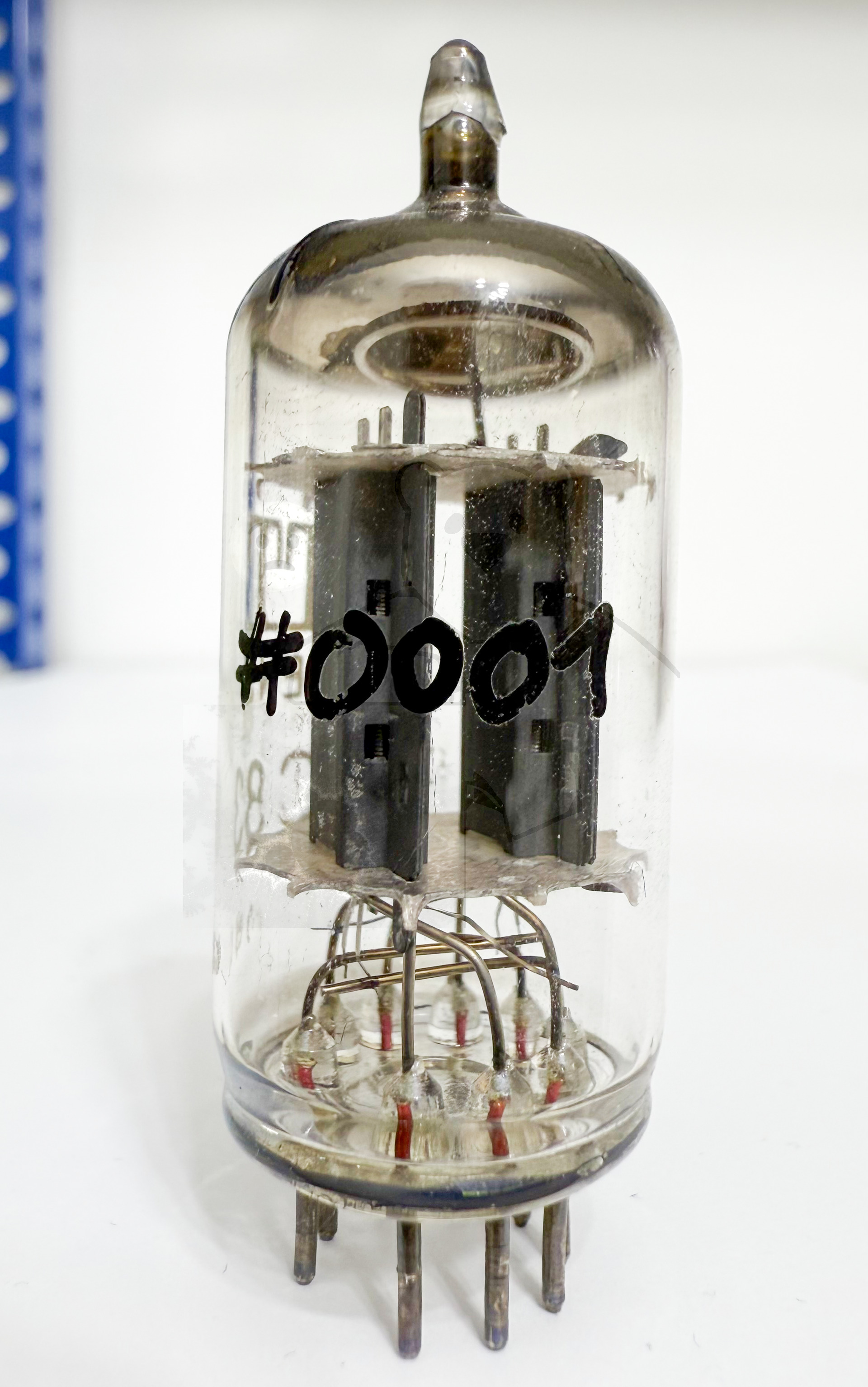

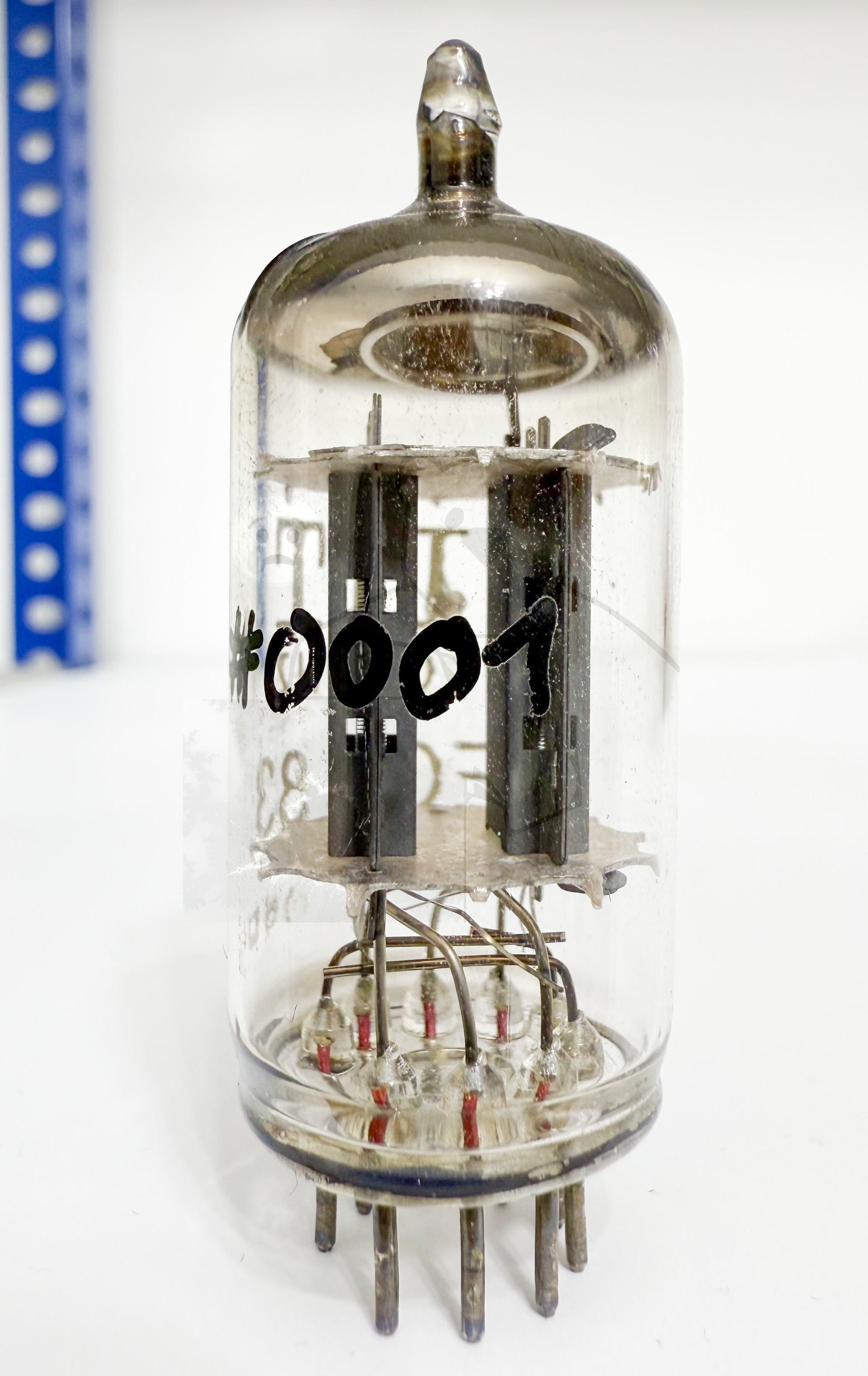

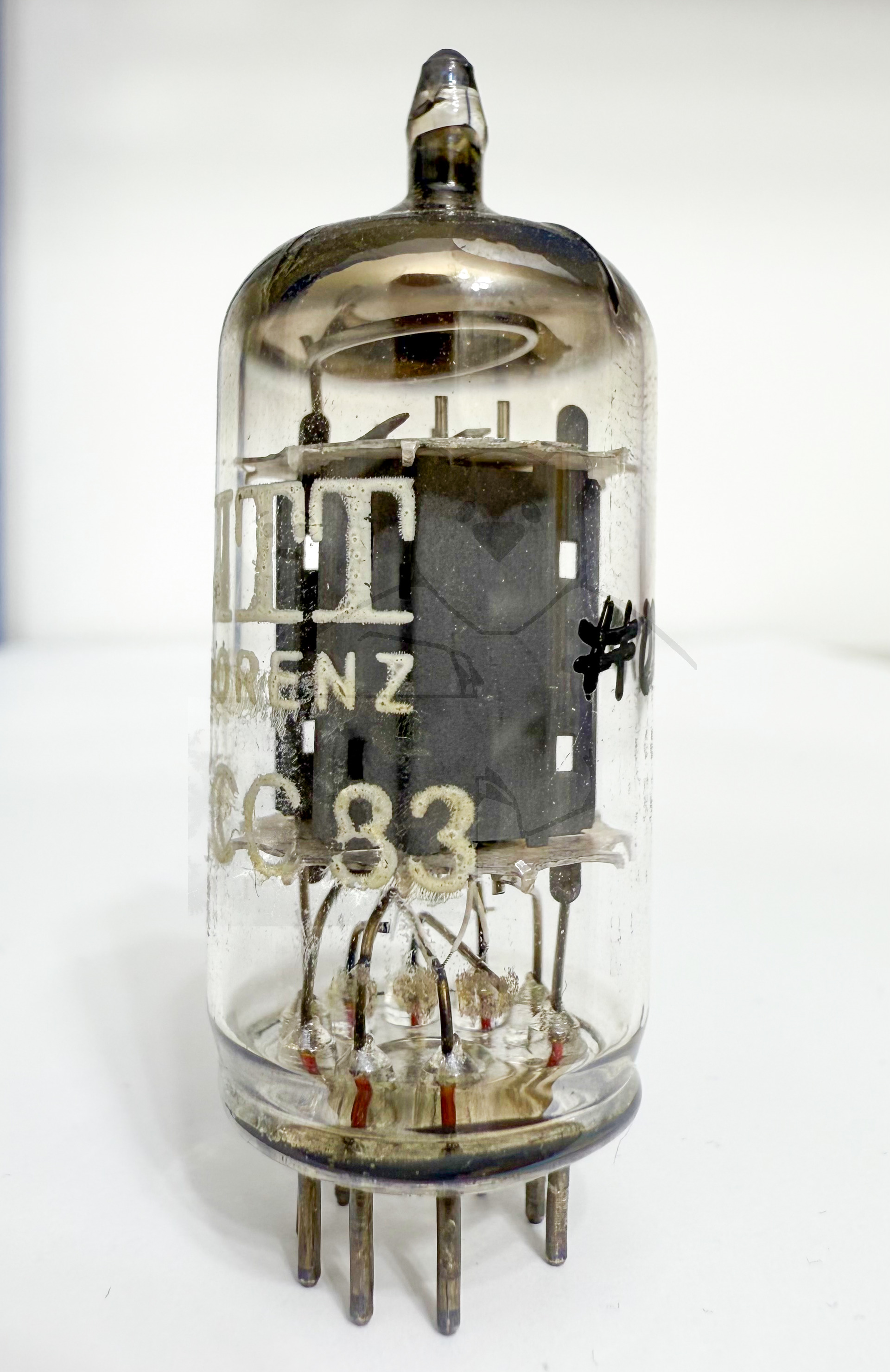

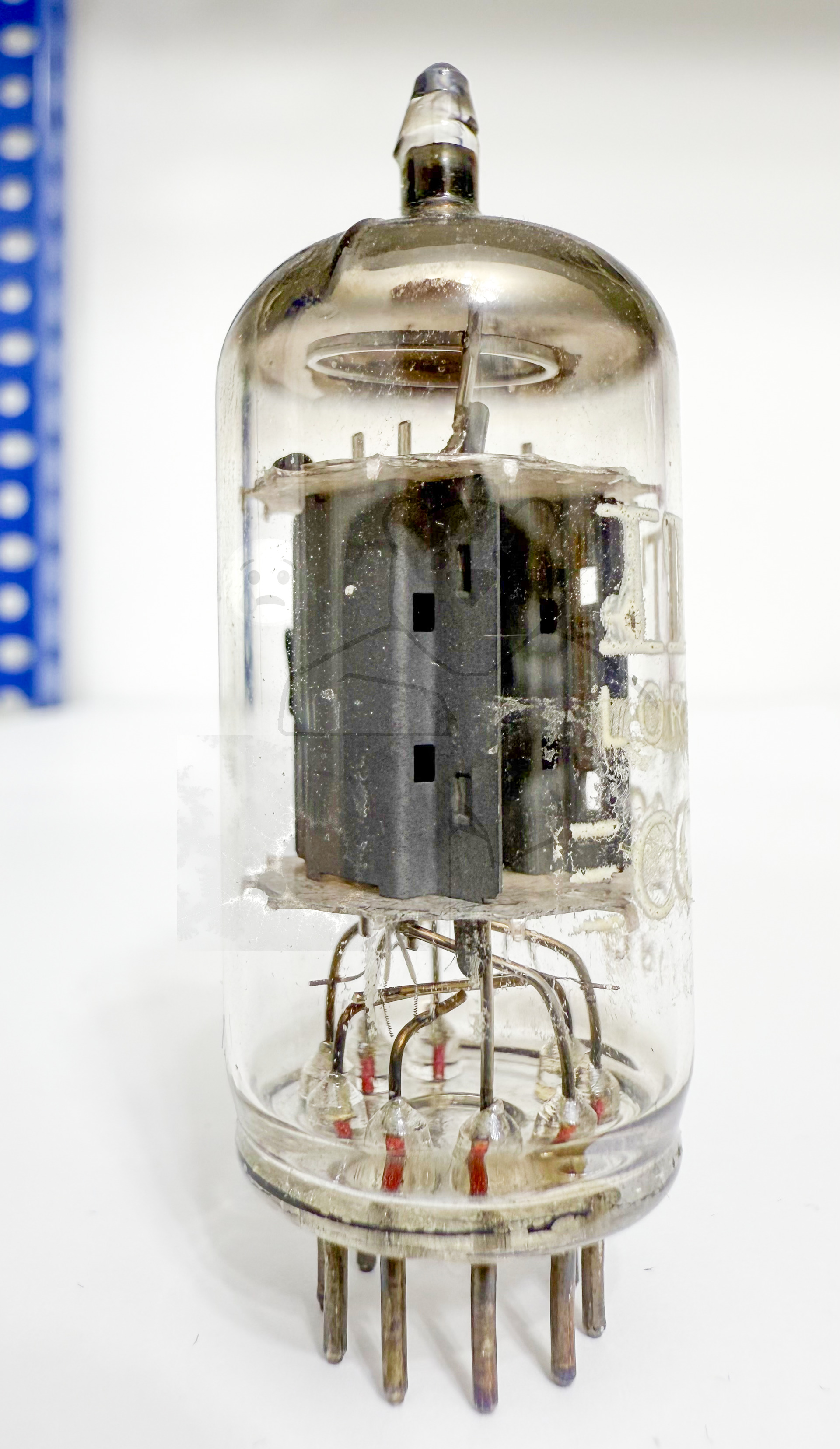

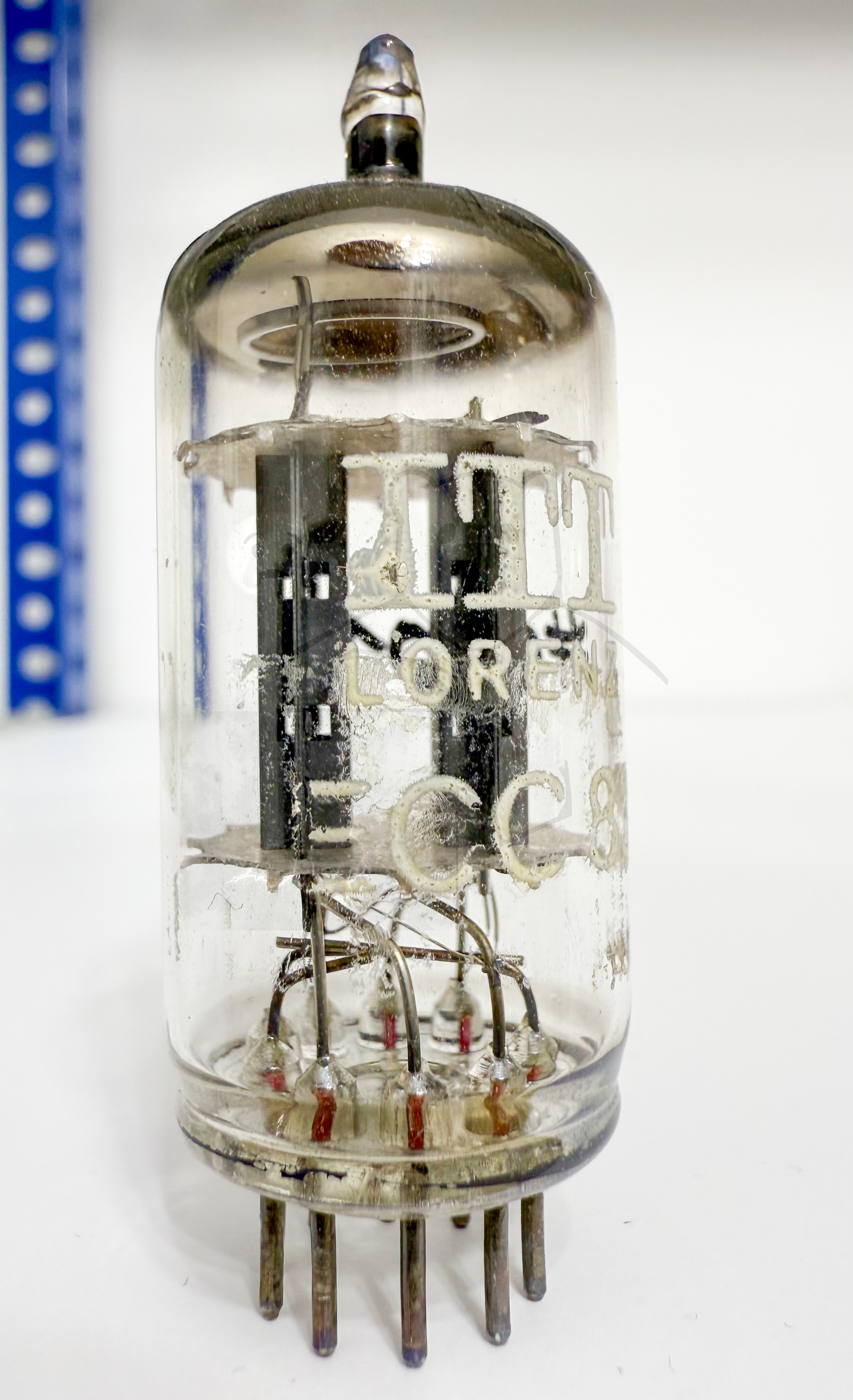

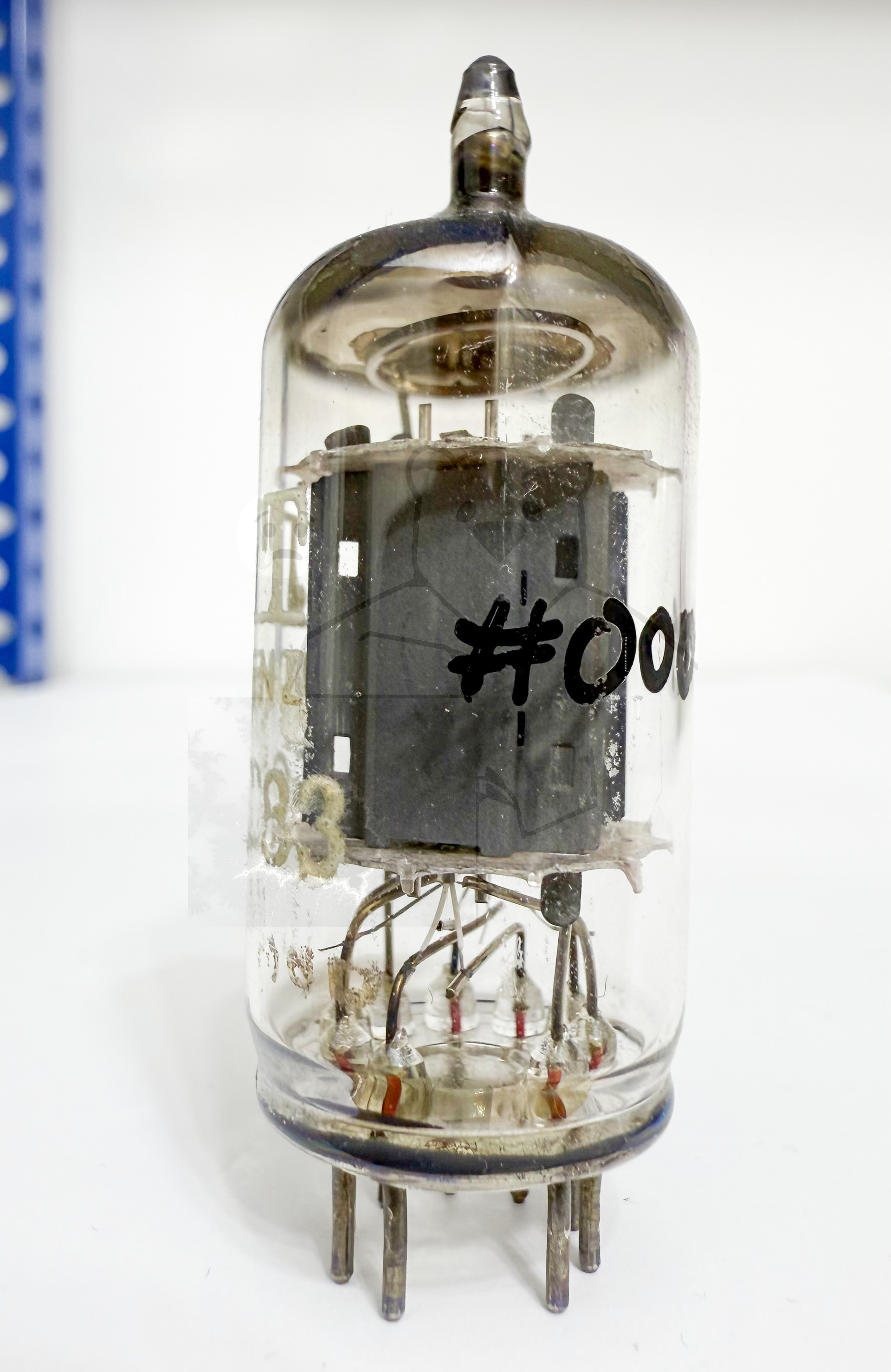

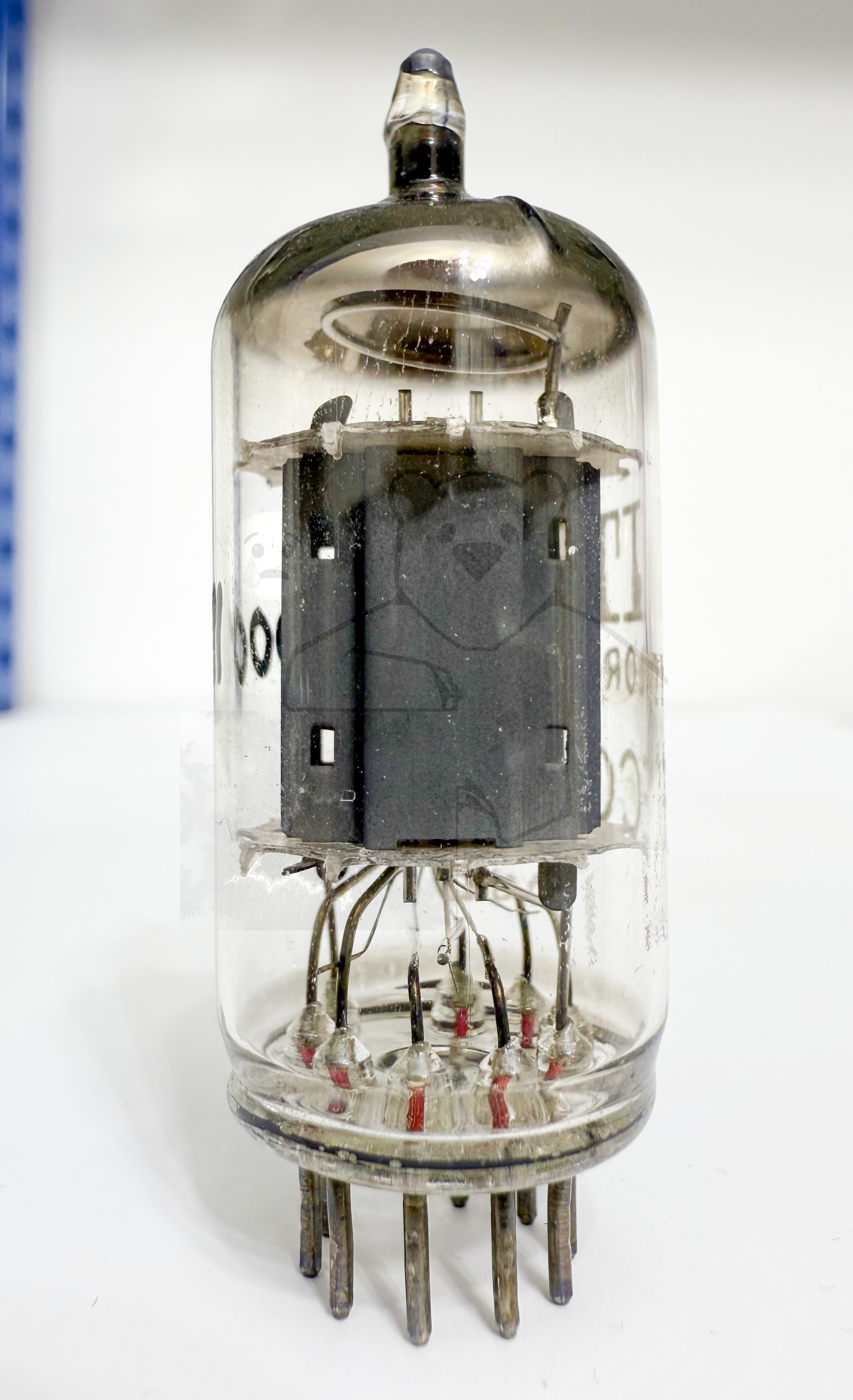

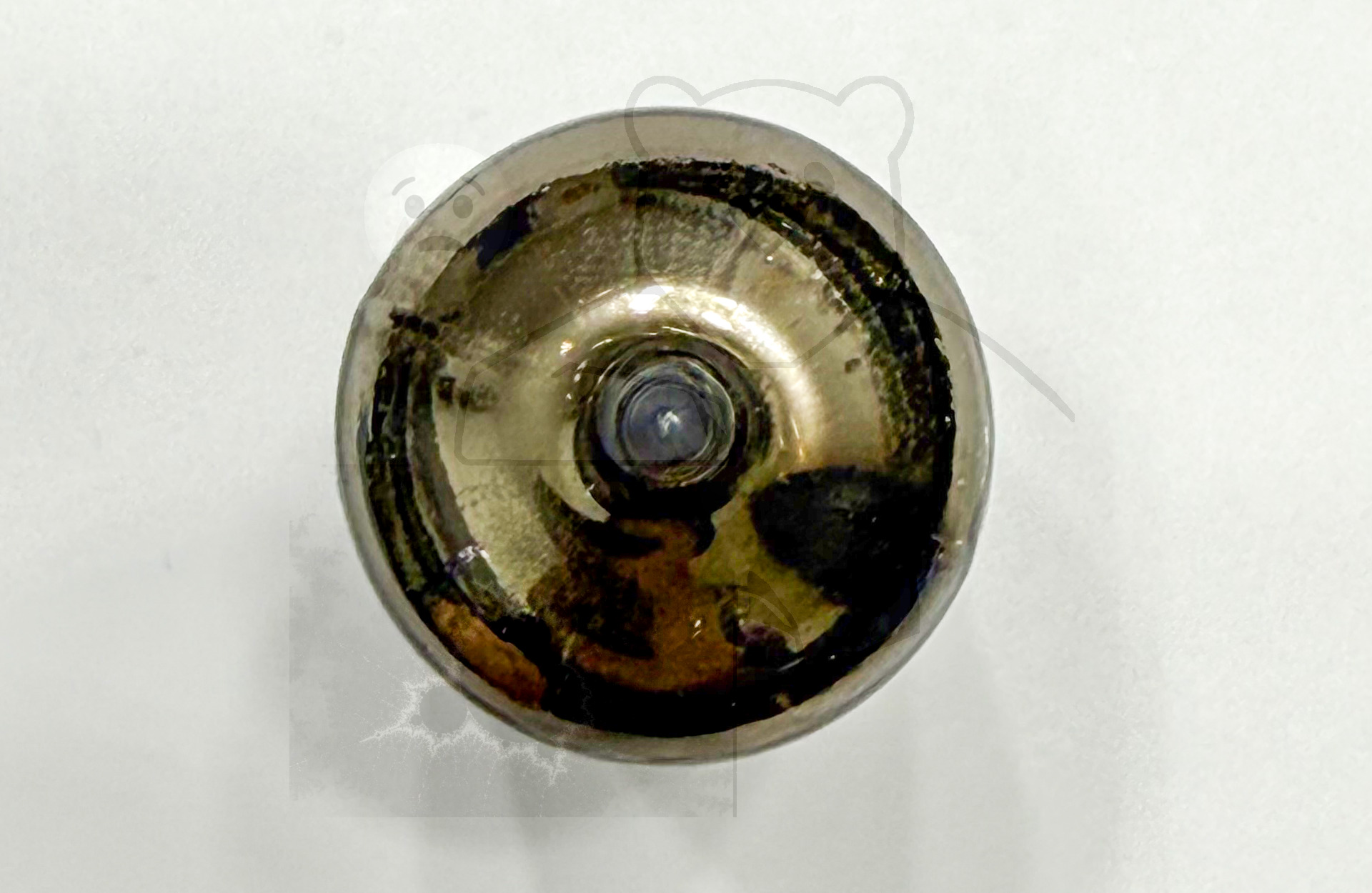

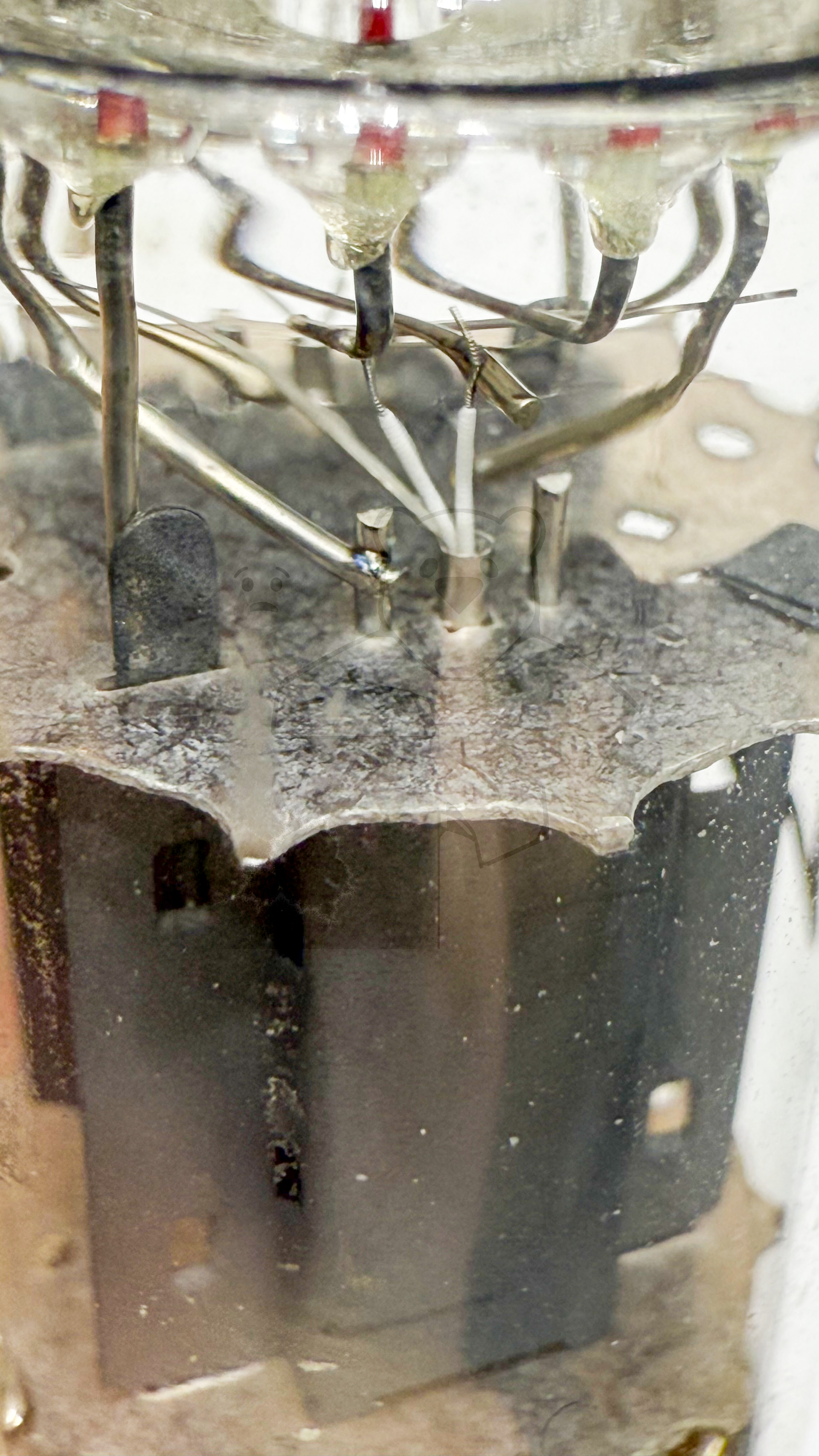

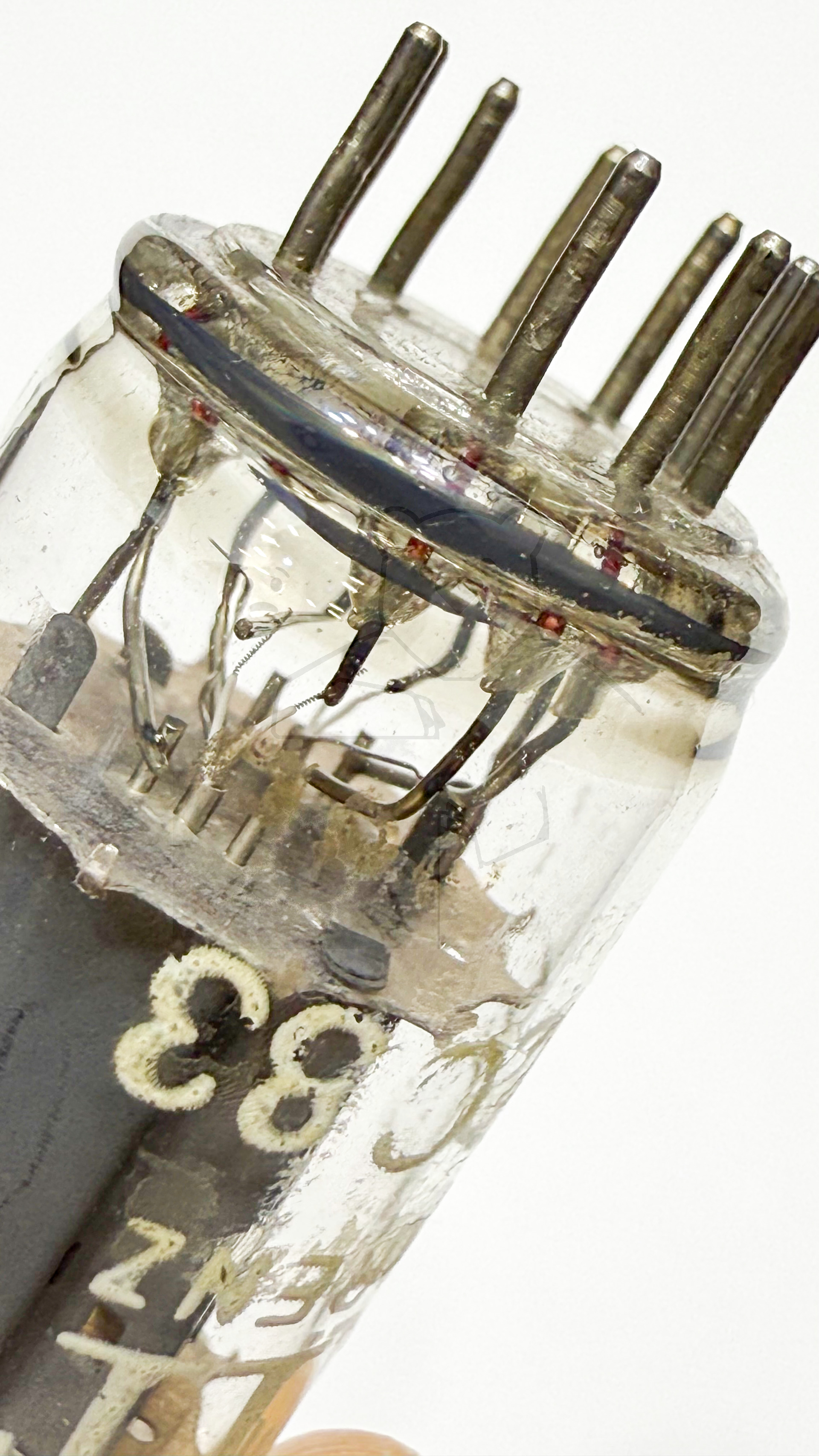

🔎 Beschreibung der Röhre: ECC83 Inventarnummer: 00001

Name	→ ECC83 📺 Mit Video
Vergleichsname	→ 12AX7 → 12AX7A-C → 12AX7VKA → 12AX7WB → 5751 7025 B759 CV492
Hersteller	→ ITT - Lorenz
Heizspannung (Volt)	6,3 oder 12,6
Heizstrom (Ampère)	0,3 oder 0,15
Art der Heizung	Indirekt

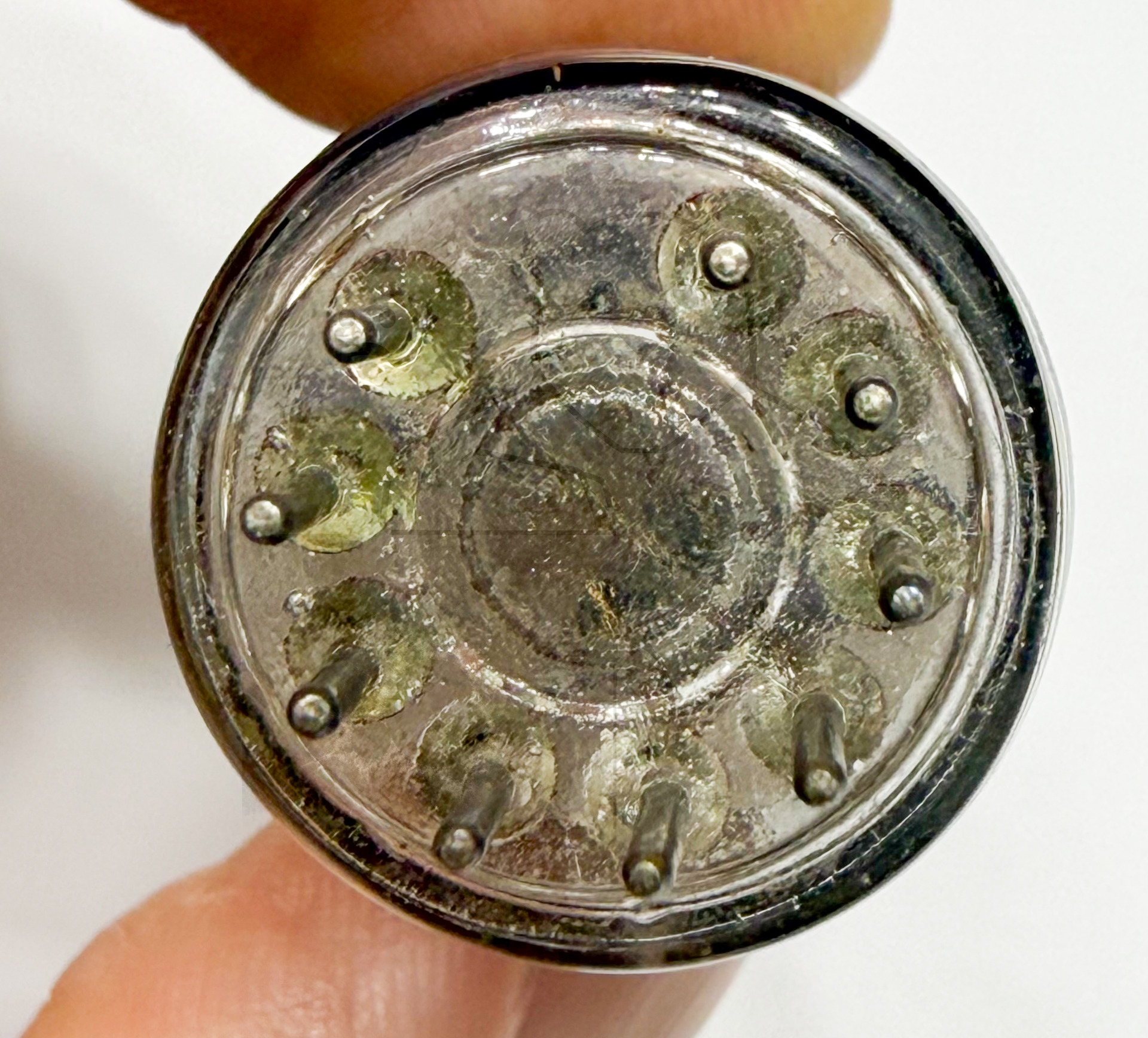

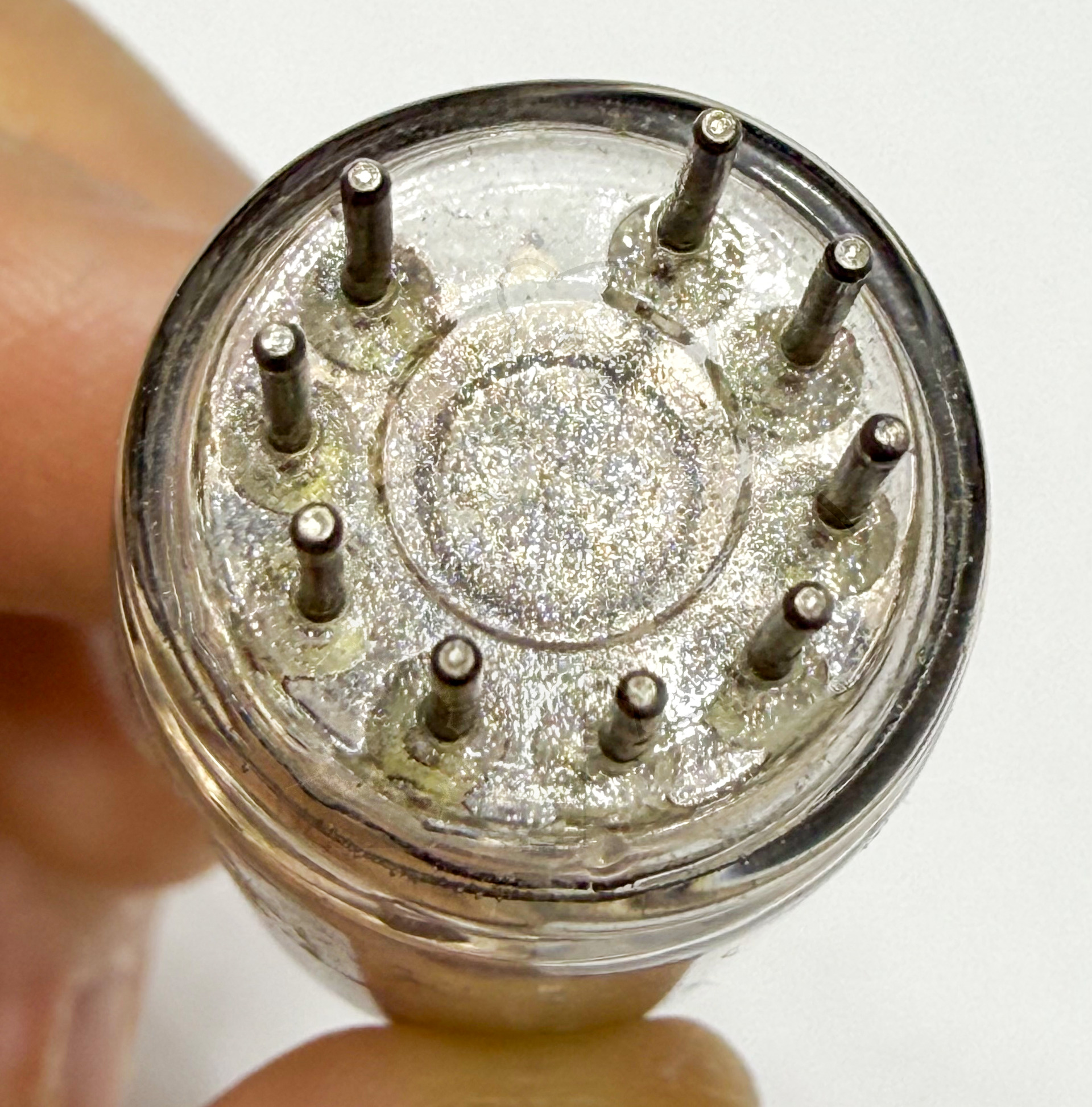

Röhren mit Sockel	→ Informationen zum Sockel: Noval, 9pol. → Liste aller Röhren mit: Noval, 9pol.
Informationen Röhrentyp	Die Röhre kann mit 12,6V oder 6,3V beheizt werden, je nach Beschaltung der Heizung. Ein Witz am Rande: → Achtung! Diese Röhren sind sowohl meßtechnisch als auch akustisch zum Teil besser als manche russische Produktion und vor allen Dingen sehr rauscharm.
Informationen	Ist seit November 1988 meine „Nummer 1“ in meiner Sammlung. → Aus der Saarbrücker Sammlung
Kenn Nummer
Ätz- Produktionscode	Unleserlich
Serien Nummer
Verpackung	Neutrale Verpackung
Getestet
Hoheitszeichen
Letzte Änderung
Lager	L26

🔎 Beschreibung der Systeme für die Röhre: ECC83

	System 1	System 2
Kathode	8	3
Gitter 1	7	2
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	6	1
Anode 2
Leuchtschirm
Heizung	4, 5 - Mittelanzapfung auf Stift 9	4, 5 - Mittelanzapfung auf Stift 9
Abschirmung
Funktion	→ Niederfrequenzverstaerker, Triode	→ Niederfrequenzverstaerker, Triode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.
