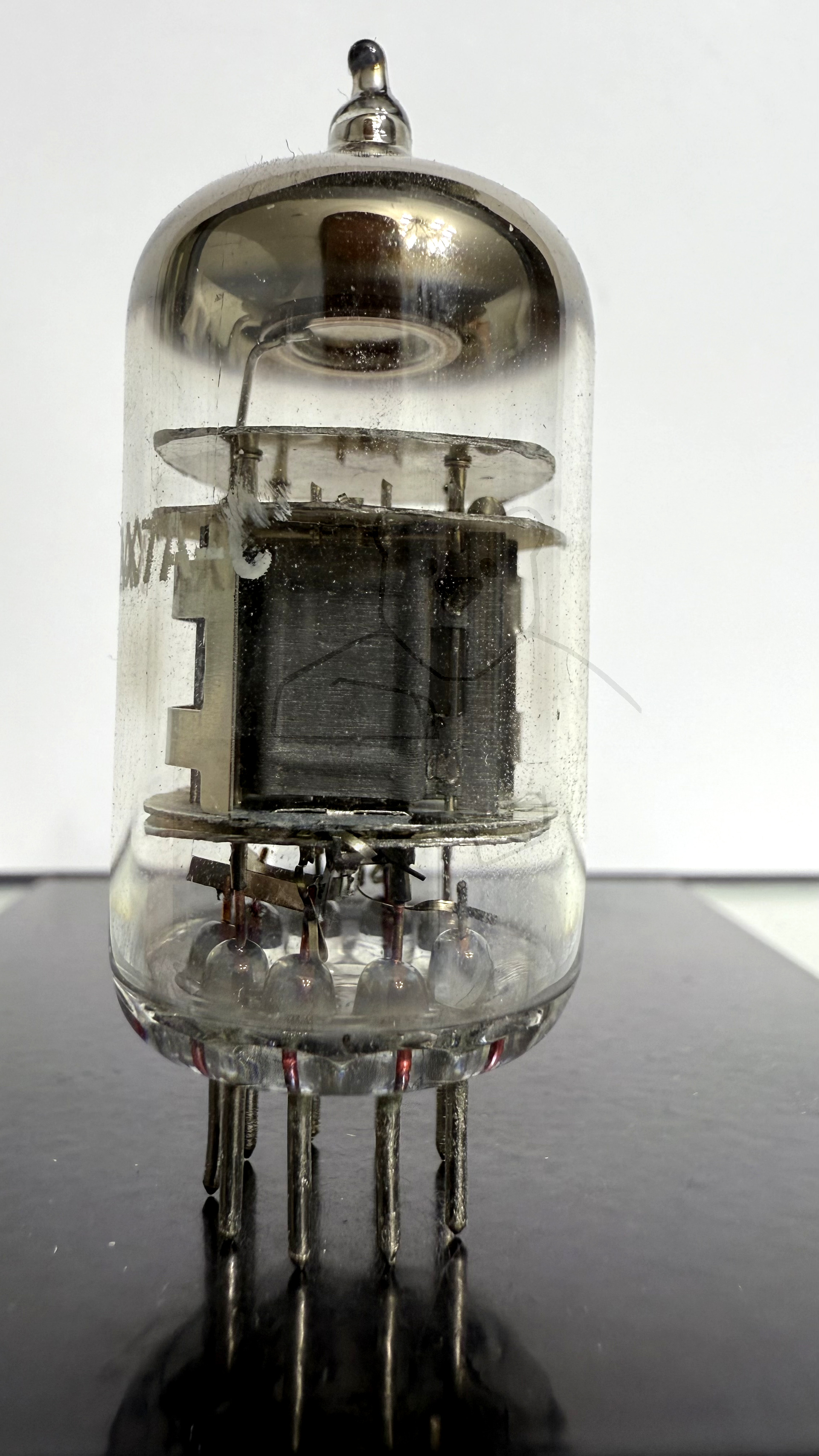

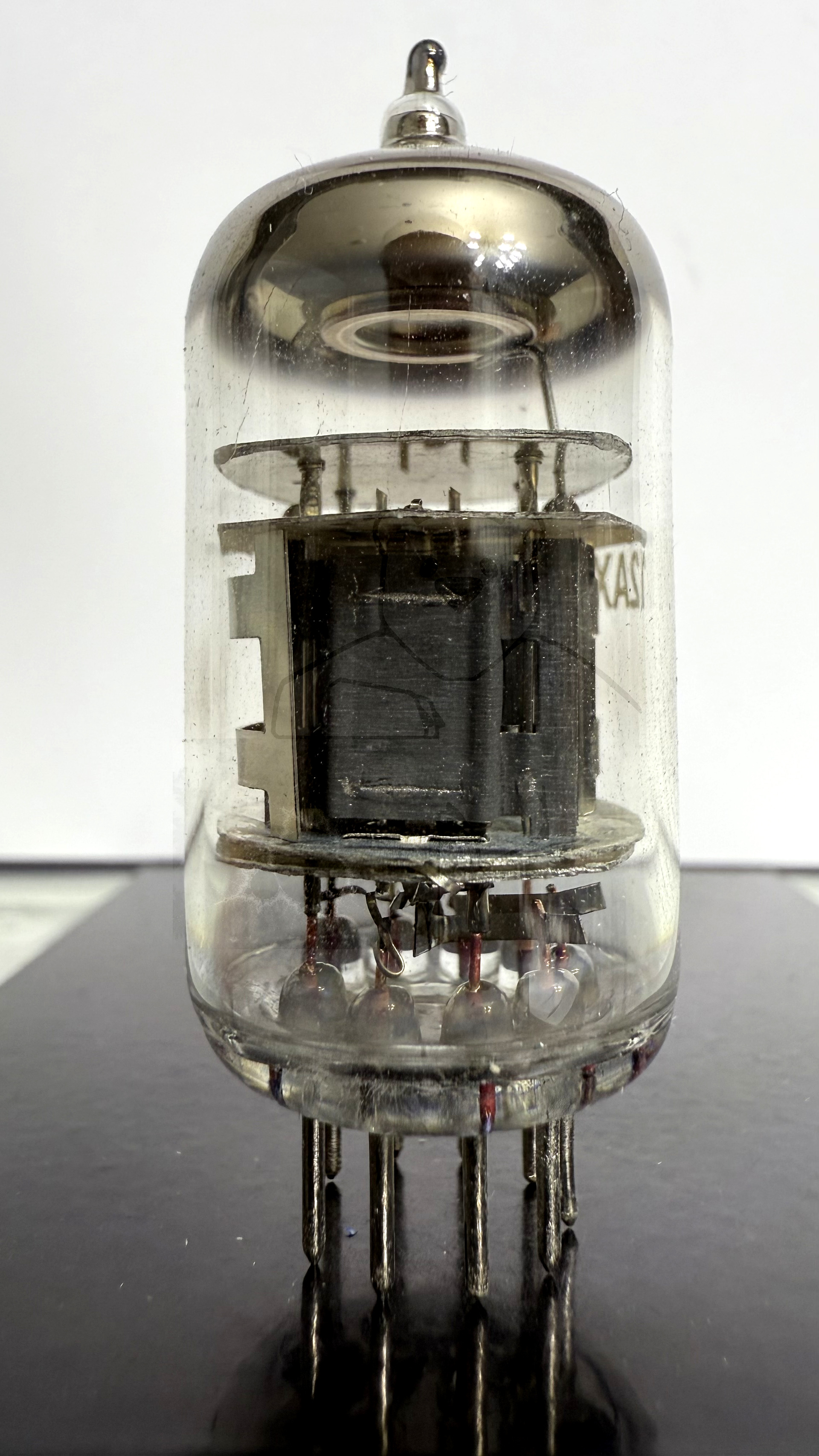

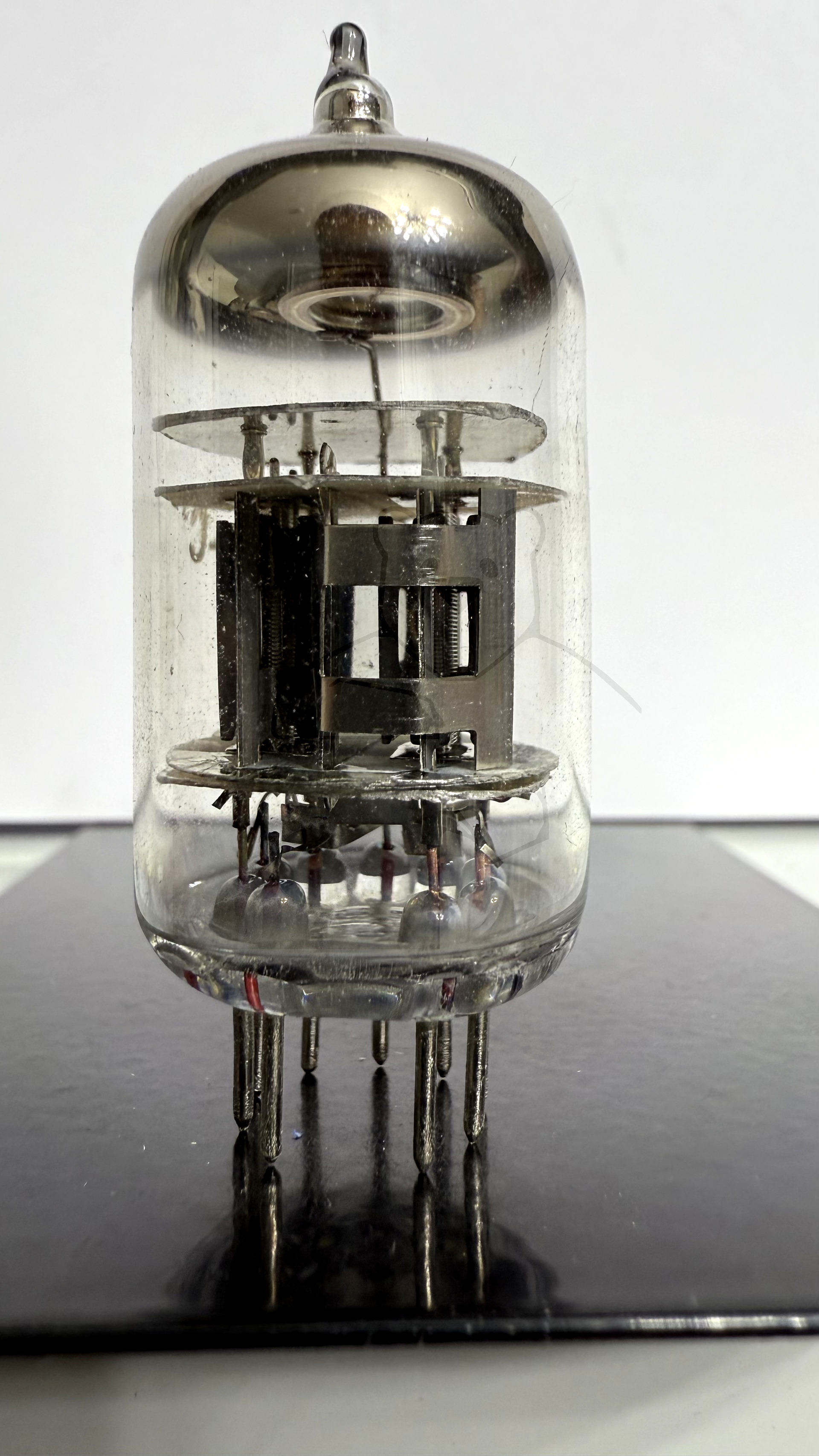

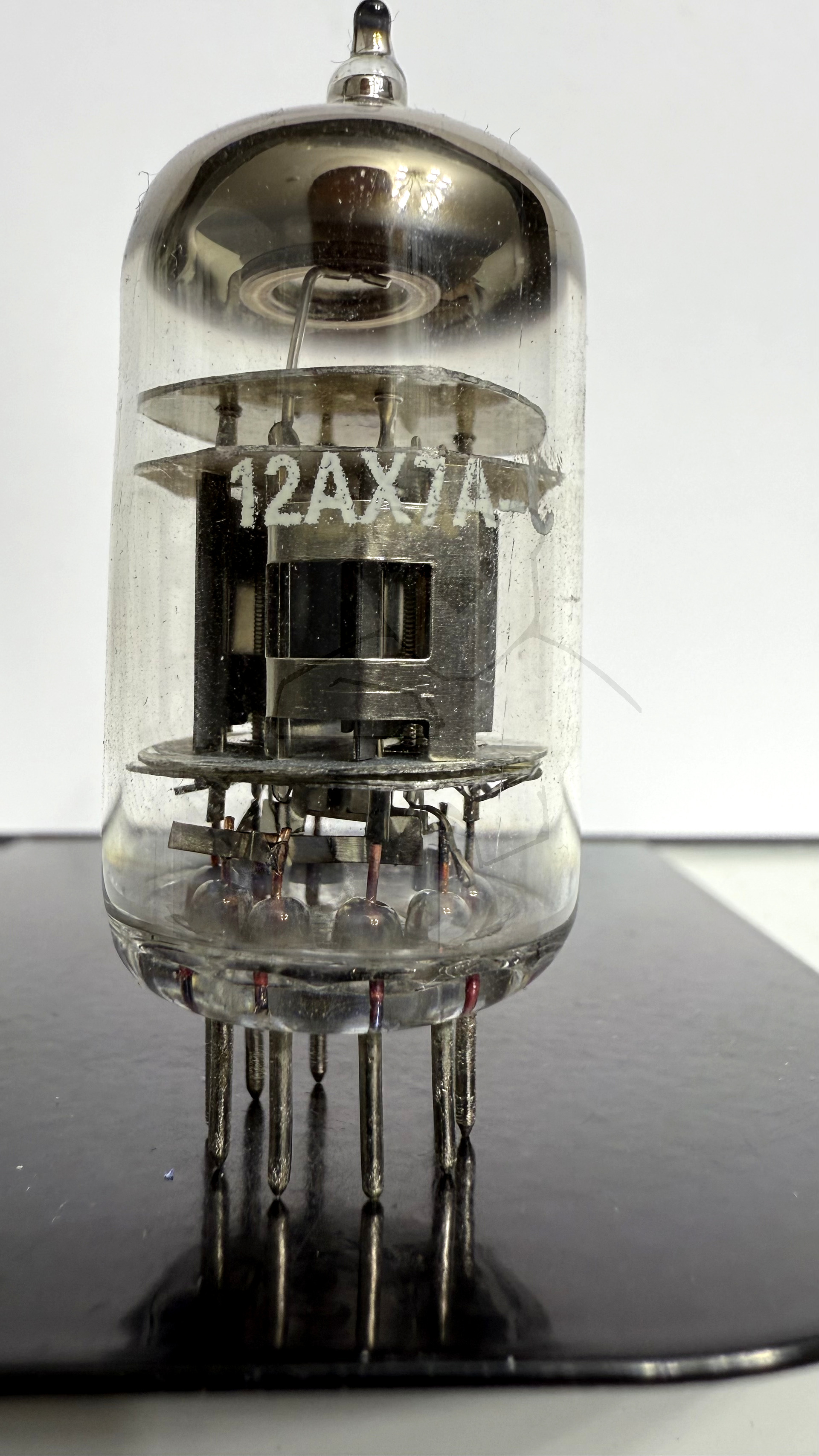

Daten und Bilder der Röhre: 12AX7A-C

🔎 Beschreibung der Röhre: 12AX7A-C

Name	12AX7A-C
Vergleichsname	→ 12AX7 → 12AX7VKA → 12AX7WB → 5751 7025 B759 CV492 → ECC83
Heizspannung (Volt)	6,3 oder 12,6
Heizstrom (Ampère)	0,3 oder 0,15
Art der Heizung	Indirekt
Röhren mit Sockel	→ Informationen zum Sockel: Noval, 9pol. → Liste aller Röhren mit: Noval, 9pol.
Zusätzliche Informationen	Die Röhre kann mit 12,6V oder 6,3V beheizt werden, je nach Beschaltung der Heizung. Ein Witz am Rande: → Achtung! Diese Röhren sind sowohl meßtechnisch als auch akustisch zum Teil besser als manche russische Produktion und vor allen Dingen sehr rauscharm.
Letzte Änderung	06.07.2025 11:55:31

🔎 Beschreibung der Systeme für die Röhre: 12AX7A-C

	System 1	System 2
Kathode	8	3
Gitter 1	7	2
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	6	1
Anode 2
Leuchtschirm
Heizung	4, 5 - Mittelanzapfung auf Stift 9	4, 5 - Mittelanzapfung auf Stift 9
Abschirmung
Funktion	→ Niederfrequenzverstaerker, Triode	→ Niederfrequenzverstaerker, Triode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

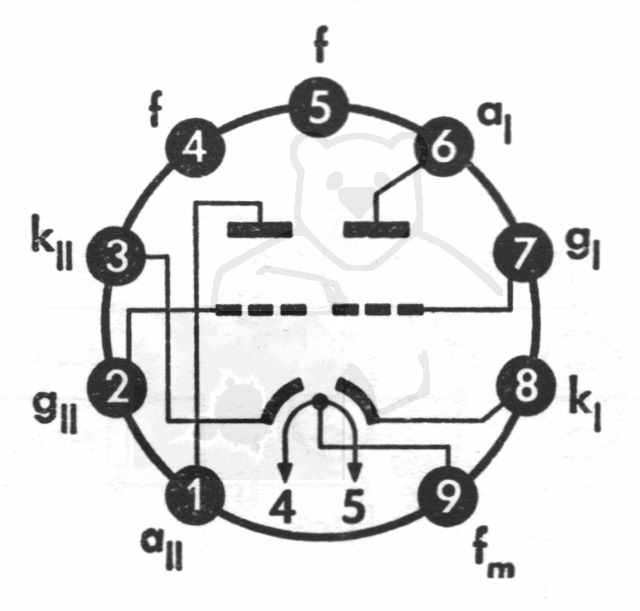

🔎 Sockelschaltung der 12AX7A-C

Bildquelle: Telefunken Datenblatt

🔎 YouTube Video zu 12AX7A-C

Hinweis: An dieser Stelle war ursprünglich ein eingebettetes YouTube Video enthalten. Durch die Rechtlichen Grauzonen der EU Datenschutzverordnung (DSGVO) bzw. deren nationaler Umsetzung im Merkel'schen #Neuland, ist dies nicht mehr möglich ohne unnötiges Java-Script und oder nervige Cookie-Banner.

Sie müssen diesen Link manuell anklicken um dieses Video auf YouTube zu sehen:
↗︎ https://youtu.be/4OLCBSEOxdA (Durch Anklicken verlassen Sie diese Webseite!)

🔎 YouTube Video zu 12AX7A-C

Hinweis: An dieser Stelle war ursprünglich ein eingebettetes YouTube Video enthalten. Durch die Rechtlichen Grauzonen der EU Datenschutzverordnung (DSGVO) bzw. deren nationaler Umsetzung im Merkel'schen #Neuland, ist dies nicht mehr möglich ohne unnötiges Java-Script und oder nervige Cookie-Banner.

Sie müssen diesen Link manuell anklicken um dieses Video auf YouTube zu sehen:
↗︎ https://youtu.be/HztE5l3g8e4 (Durch Anklicken verlassen Sie diese Webseite!)

🔎 Datenblätter zur Röhre: 12AX7A-C
Datenblatt 12AX7 Brimar [www.tubedata.info].pdf (1035 kB)
Datenblatt 12AX7 General Electric.pdf (298 kB)
Datenblatt 12AX7 Mullard.pdf (760 kB)
Datenblatt 12AX7 RFT.pdf (94 kB)
Datenblatt 12AX7 Sylvania.pdf (288 kB)
Datenblatt 12AX7 Tung-Sol [www.tubedata.info].pdf (155 kB)
Datenblatt 12AX7A General Electric.pdf (374 kB)
Datenblatt 12AX7A Mazda Belvu [www.tubedata.info].pdf (602 kB)
Datenblatt 12AX7A National.pdf (144 kB)
Datenblatt 12AX7A RCA [www.tubedata.info].pdf (176 kB)
Datenblatt 12AX7A Tung-Sol [www.tubedata.info].pdf (175 kB)
Datenblatt 12AX7S Mazda Belvu [www.tubedata.info].pdf (659 kB)
Datenblatt 12AX7S Philips.pdf (227 kB)
Datenblatt 12AX7WA Tung-Sol [www.tubedata.info].pdf (169 kB)
Pruefkarte ECC83 12AX7 - Karte 1 - Funke W19 Roehrenpruefer.pdf (161 kB)
Pruefkarte ECC83 12AX7 - Karte 2 - Funke W19 Roehrenpruefer.pdf (155 kB)
Pruefkarte ECC83 12AX7 7025 - Neuberger RPM370 Roehrenmessgeraet.pdf (210 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
