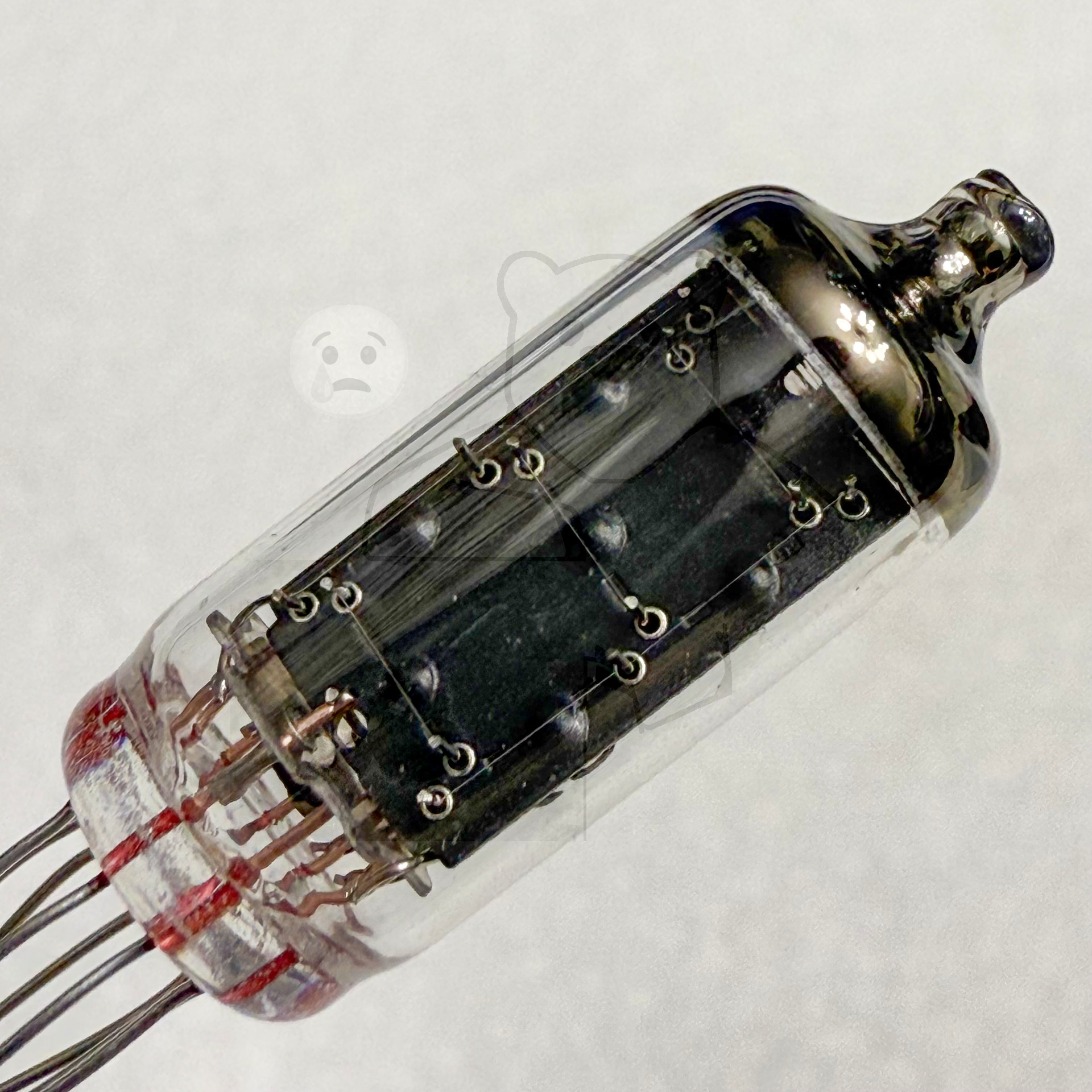

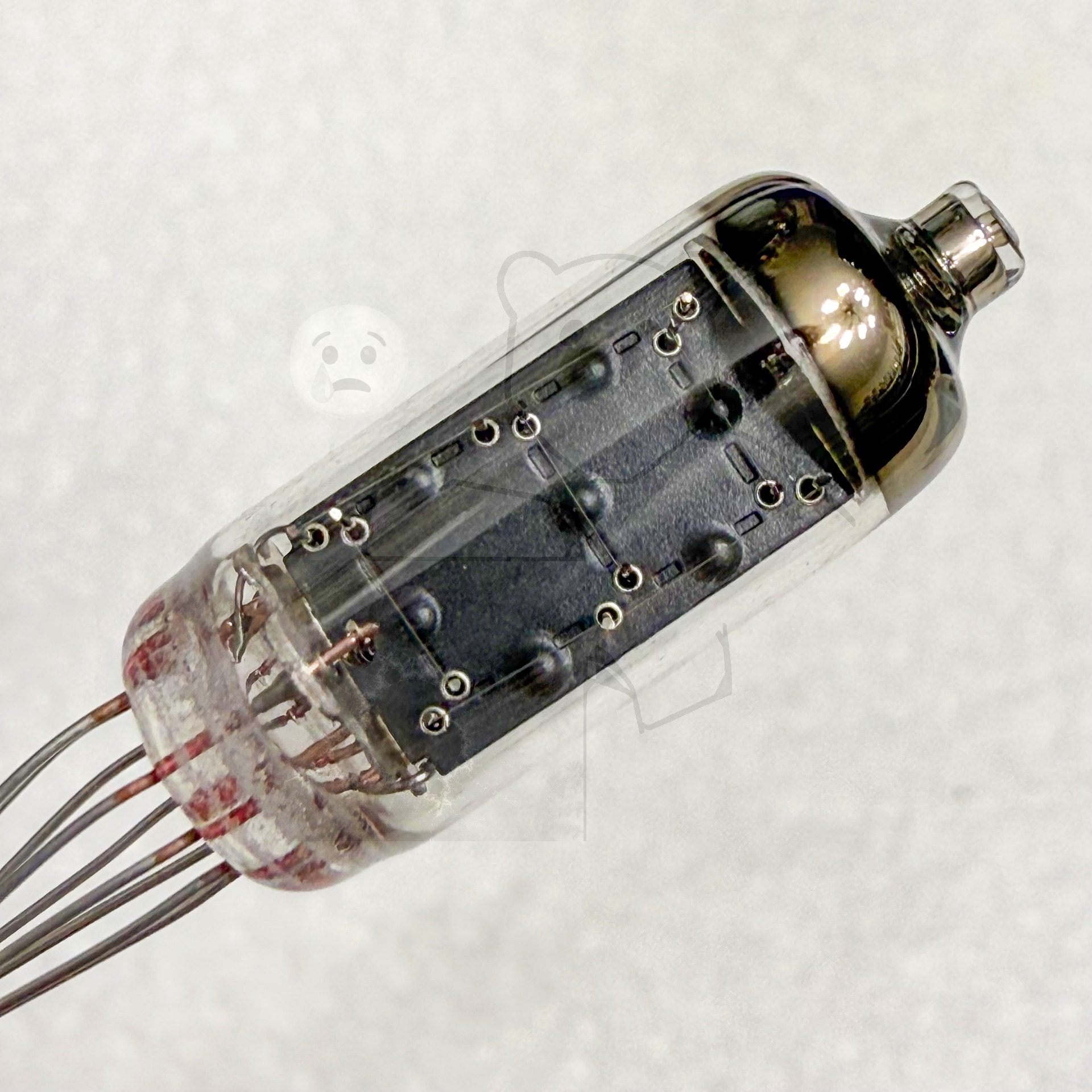

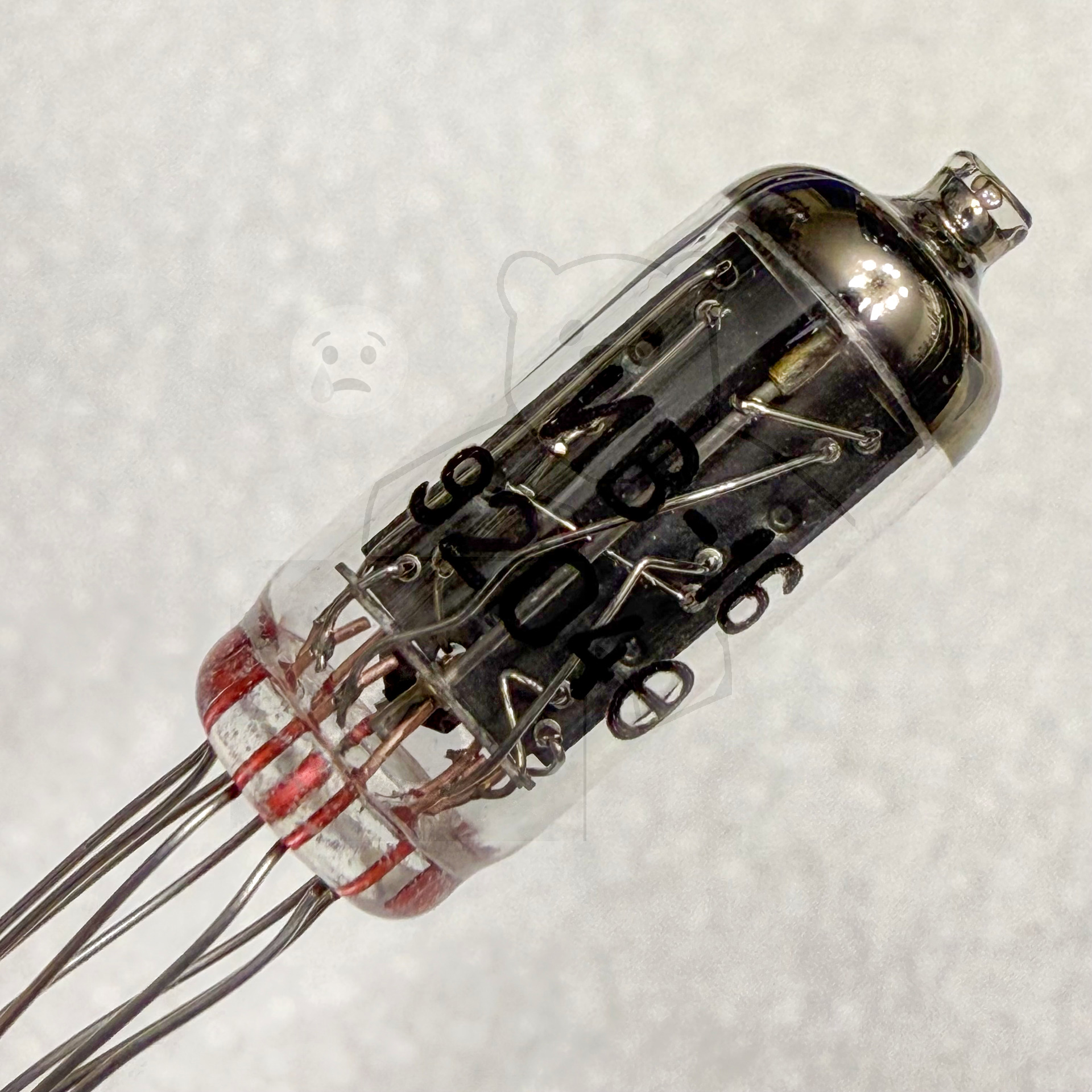

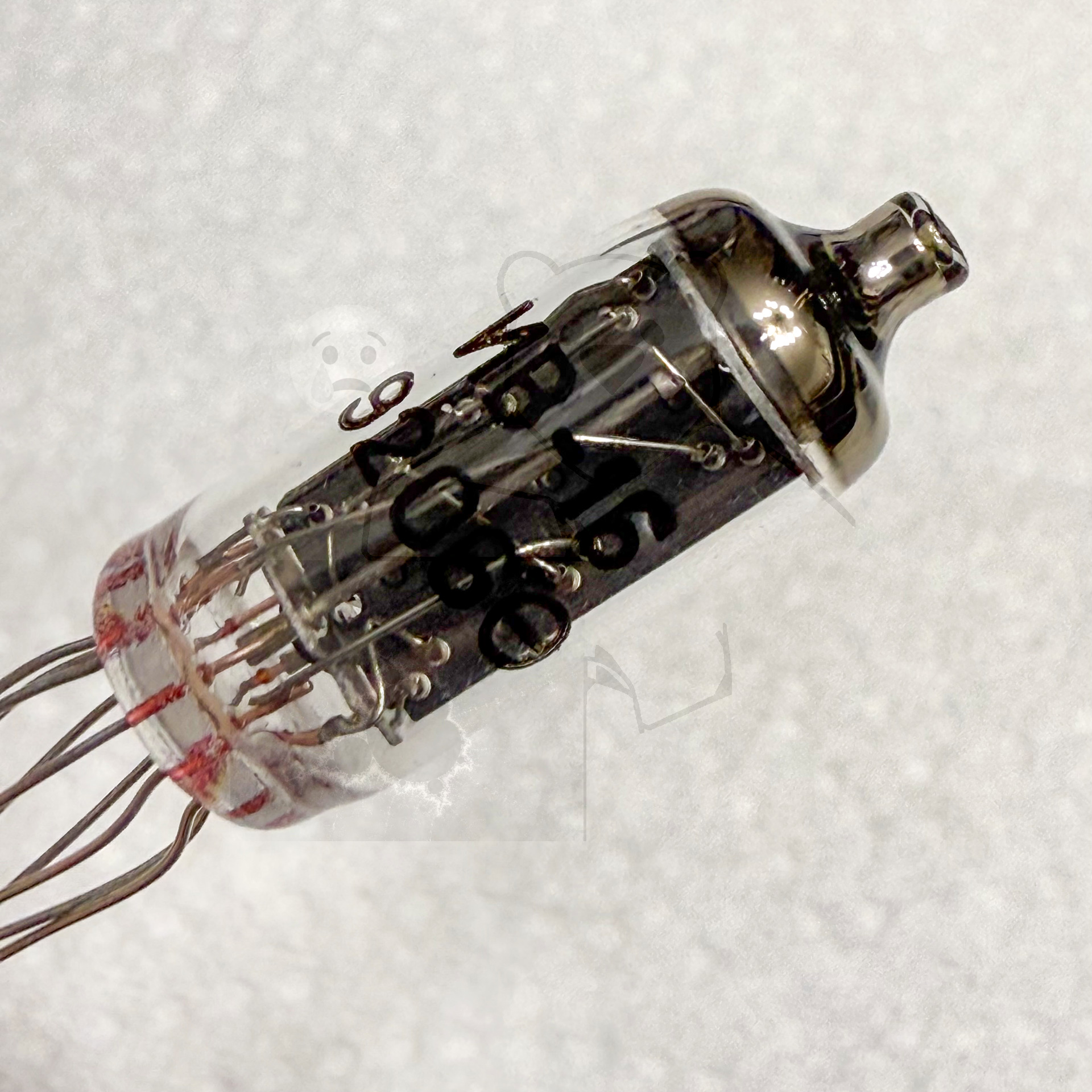

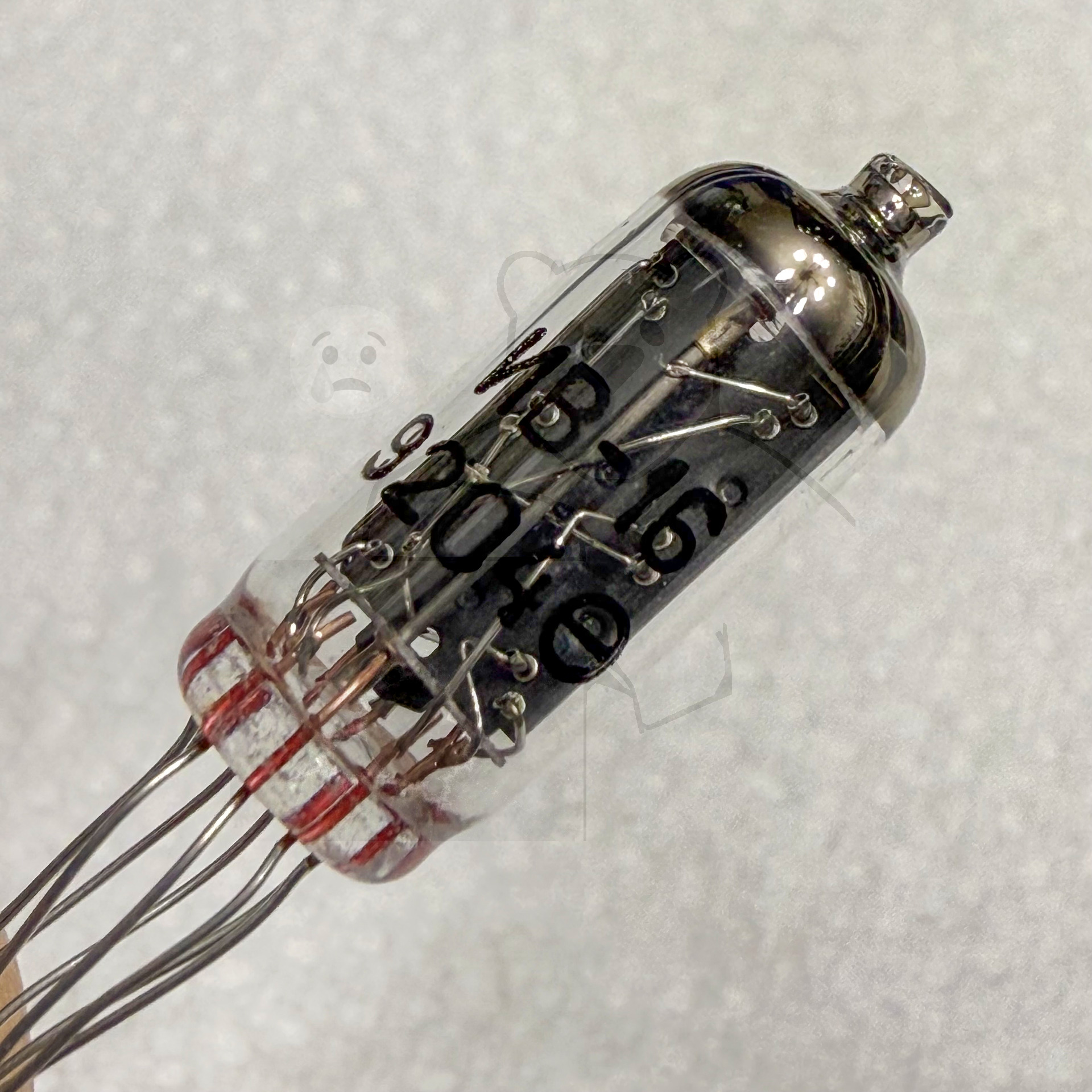

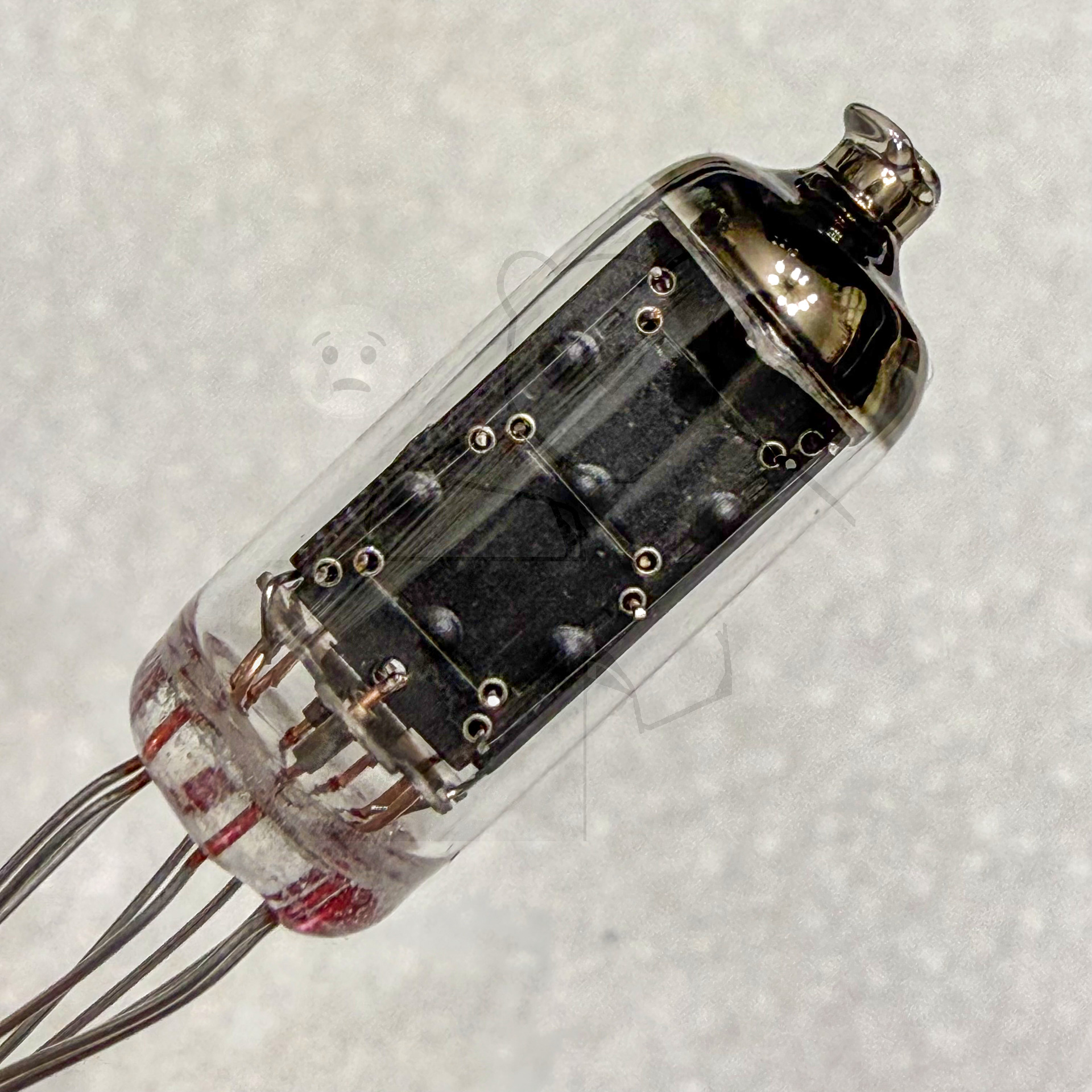

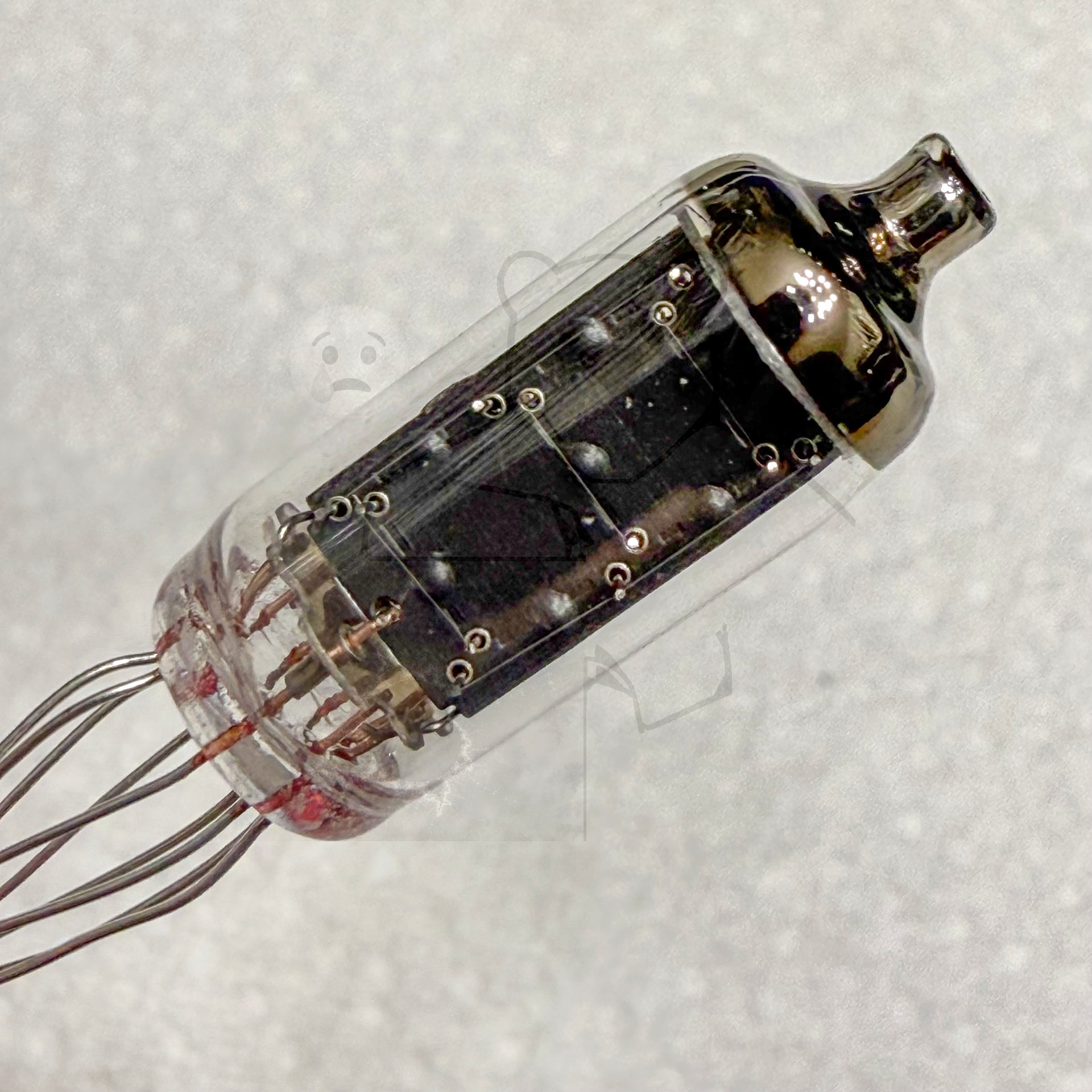

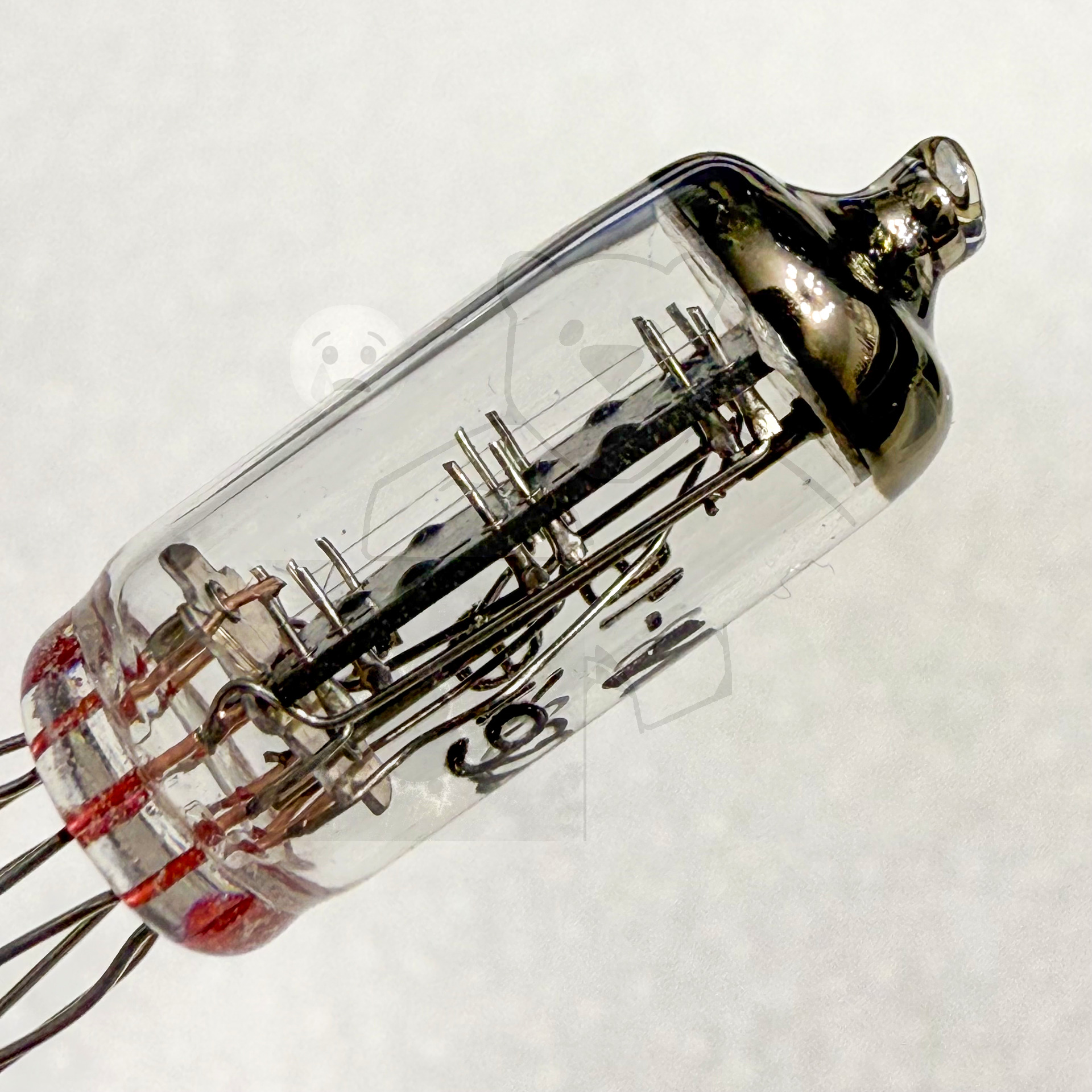

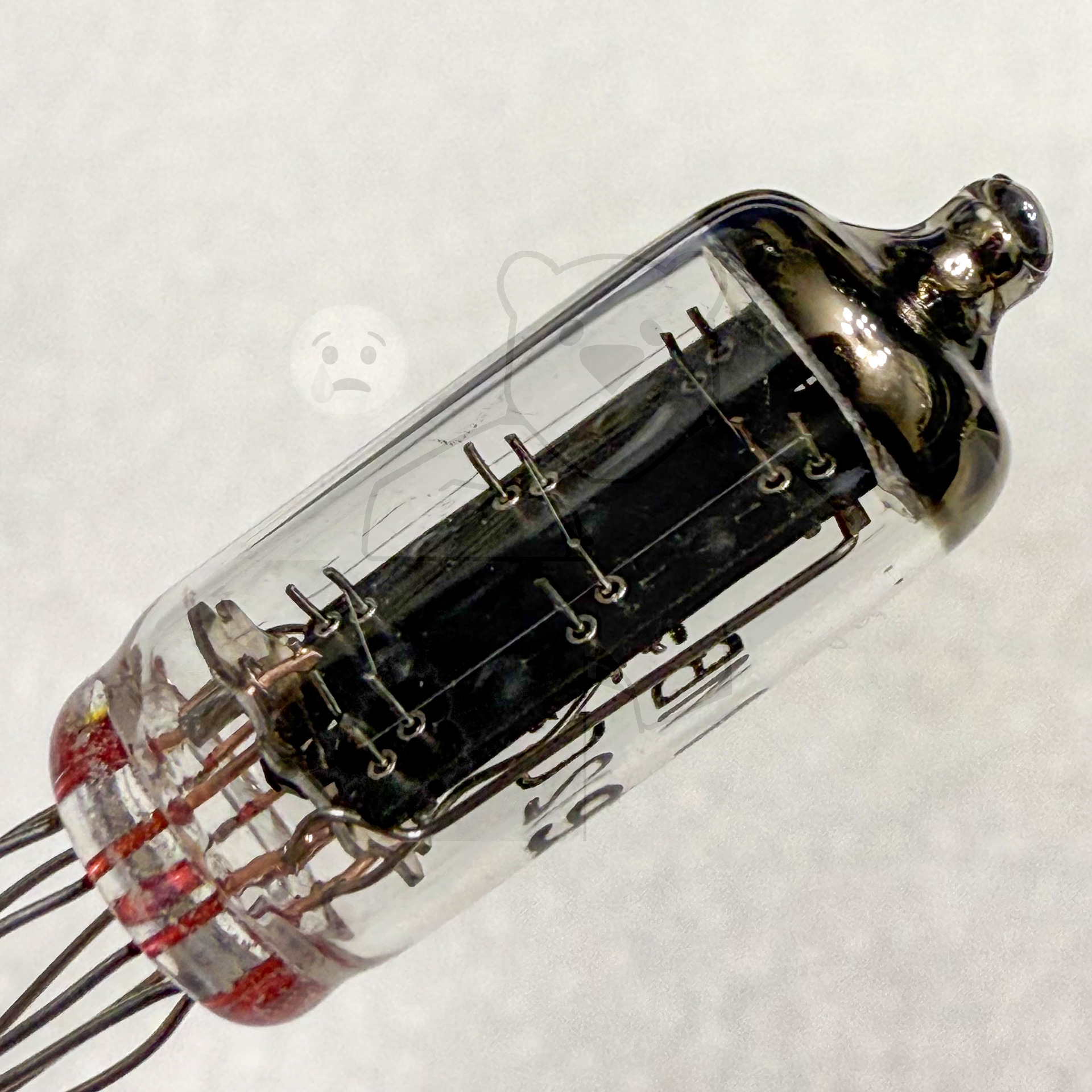

Daten und Bilder der Röhre: ИВ-16

🔎 Beschreibung der Röhre: ИВ-16

Name	ИВ-16
Vergleichsname	IV-16
Heizspannung (Volt)	4,5 (Pro Segment)
Heizstrom (Ampère)	0,02 (Pro Segment)
Art der Heizung	Keine
Röhren mit Sockel	Drahtanschluesse → Liste aller Röhren mit: Drahtanschluesse
Zusätzliche Informationen	Dieser Röhrentyp ist gar keine klassische Anzeigeröhre wie Nixie- oder VFD-Röhren. Die einzellnen Segmente bestehen aus regulären Glühfäden wie bei einer Glühlampe. Dadurch kann diese Anzeigeröhre nicht im Multiplexbetrieb arbeiten, da die Trägheit der Glühfäden zu groß ist.
Letzte Änderung	09.04.2016 07:50:24

🔎 Beschreibung der Systeme für die Röhre: ИВ-16

	System 1
Kathode
Gitter 1
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1
Anode 2
Leuchtschirm
Heizung
Abschirmung
Funktion	→ Anzeigeroehre, Gluehfaden

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

🔎 Sockelschaltung der ИВ-16

Bildquelle: UdSSR Datenblatt

🔎 Datenblätter zur Röhre: ИВ-16
Datenblatt ИВ-16 IV-16 [Scan von Dieter Waechter].pdf (857 kB)
