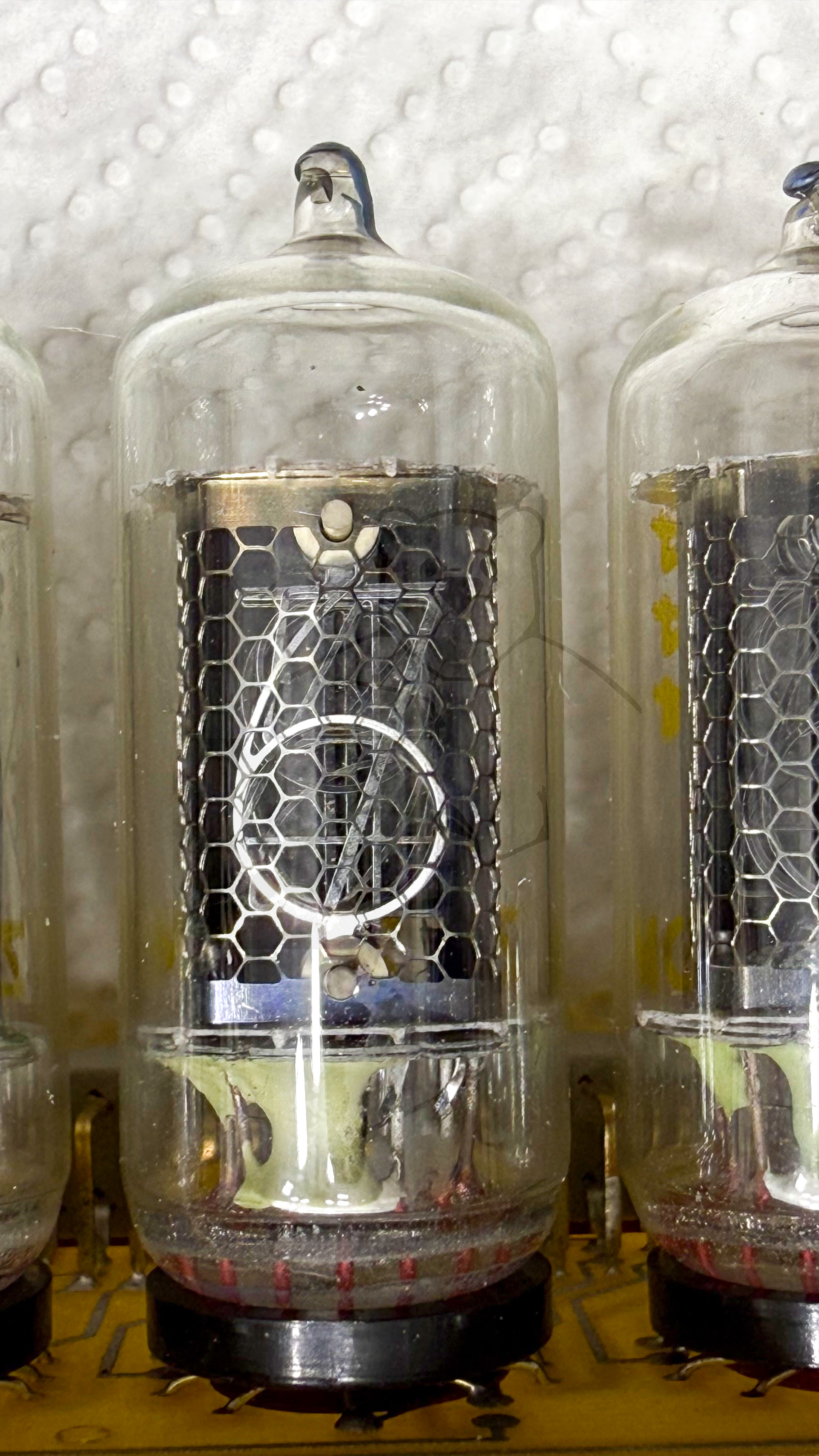

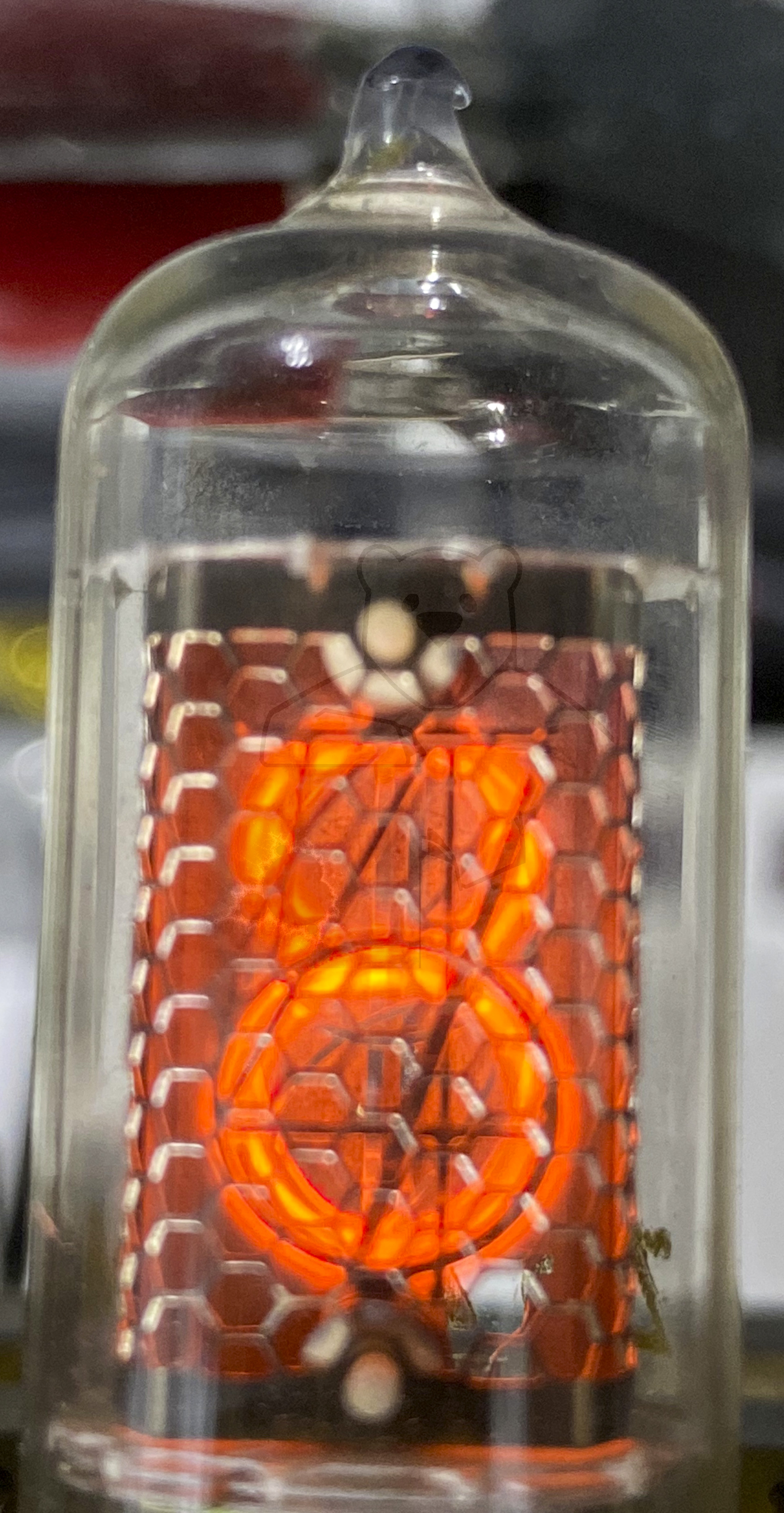

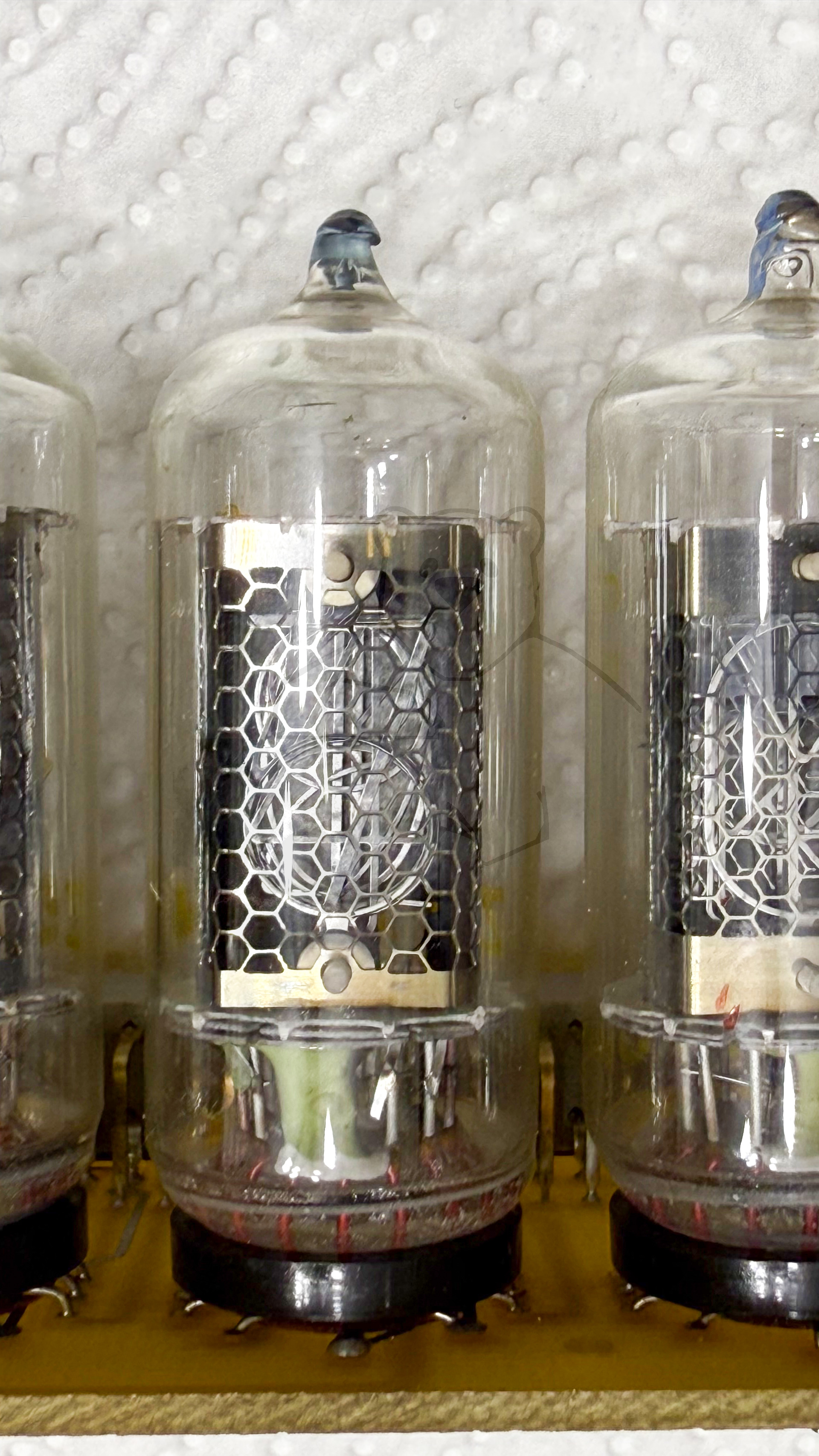

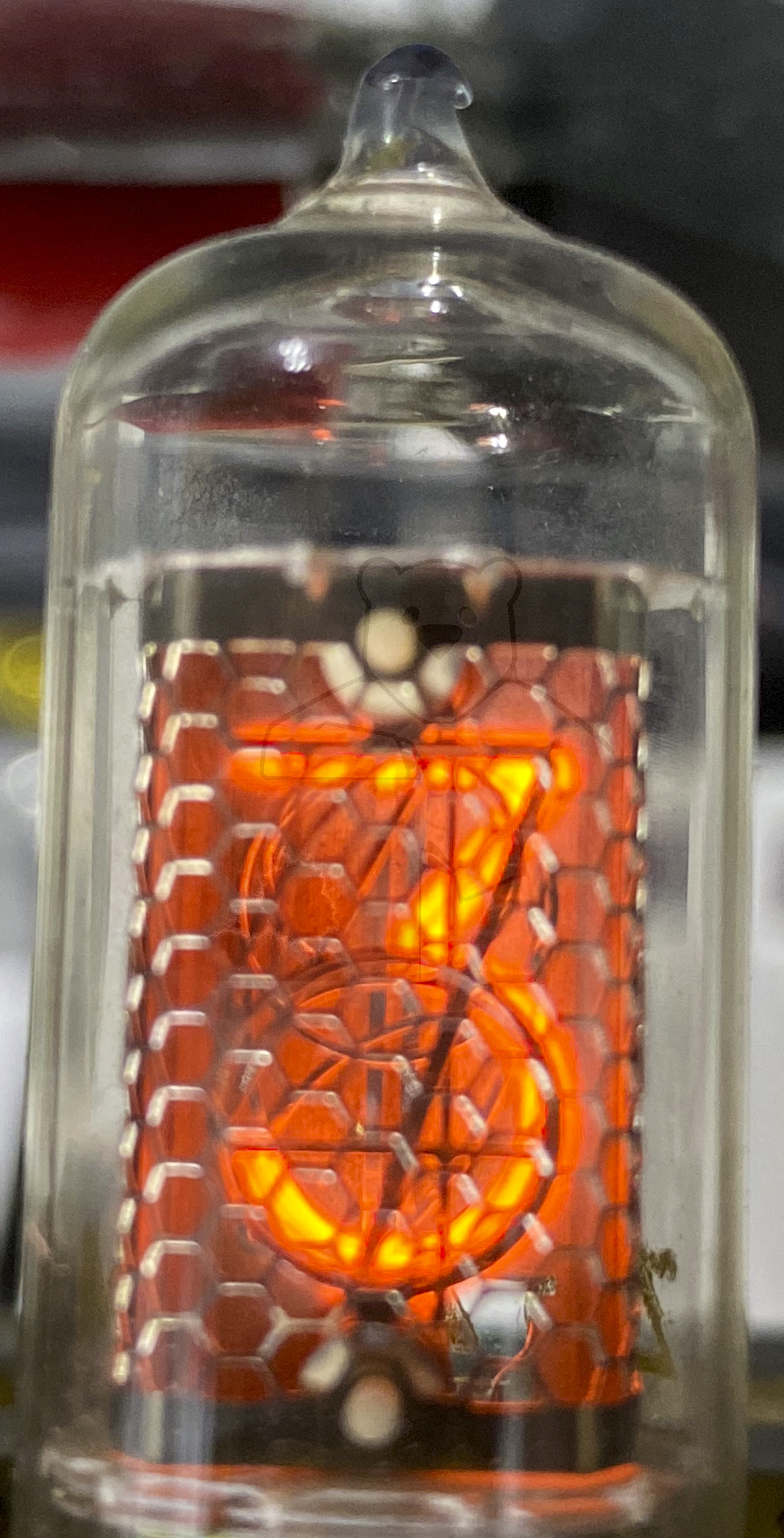

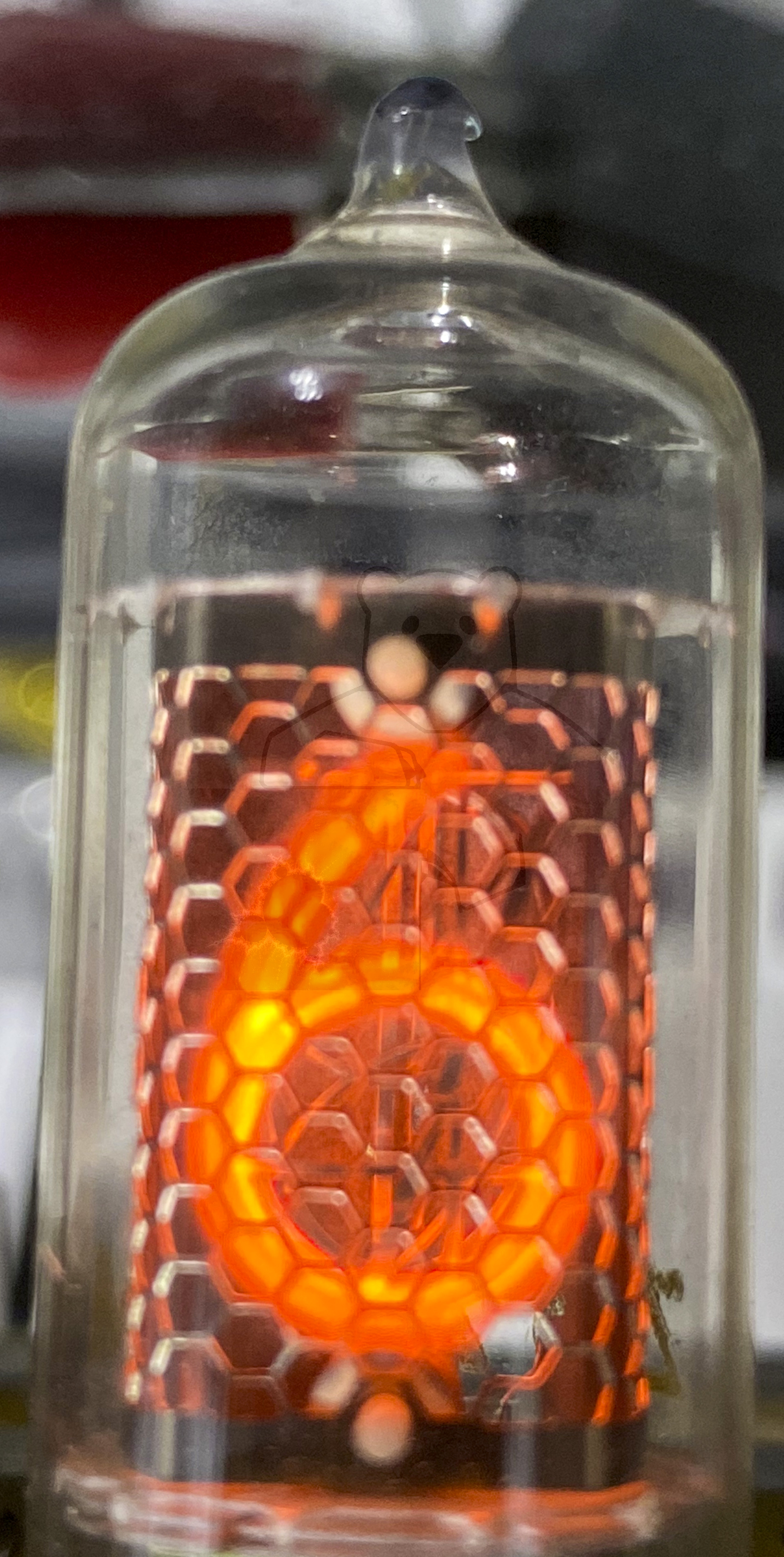

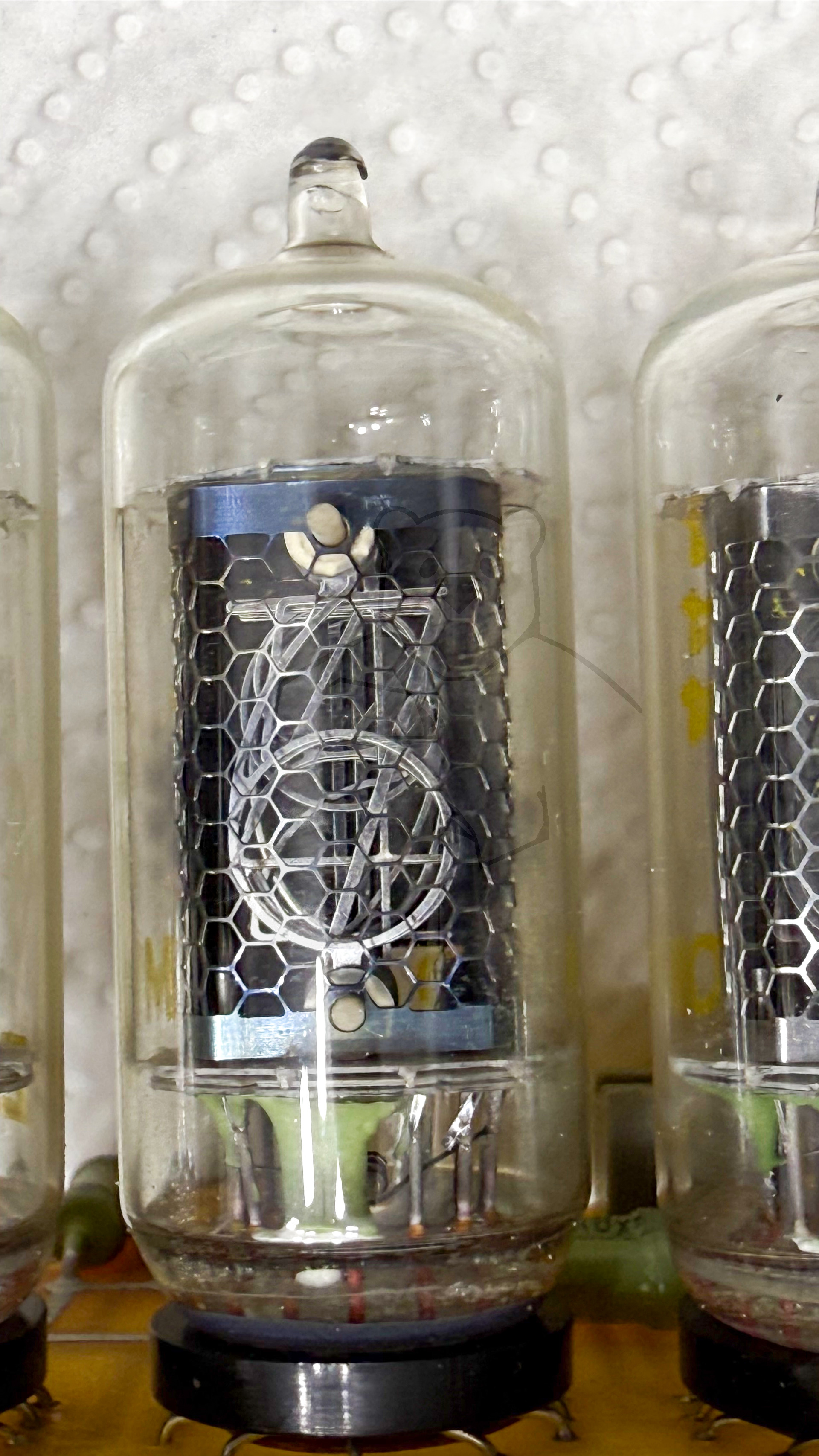

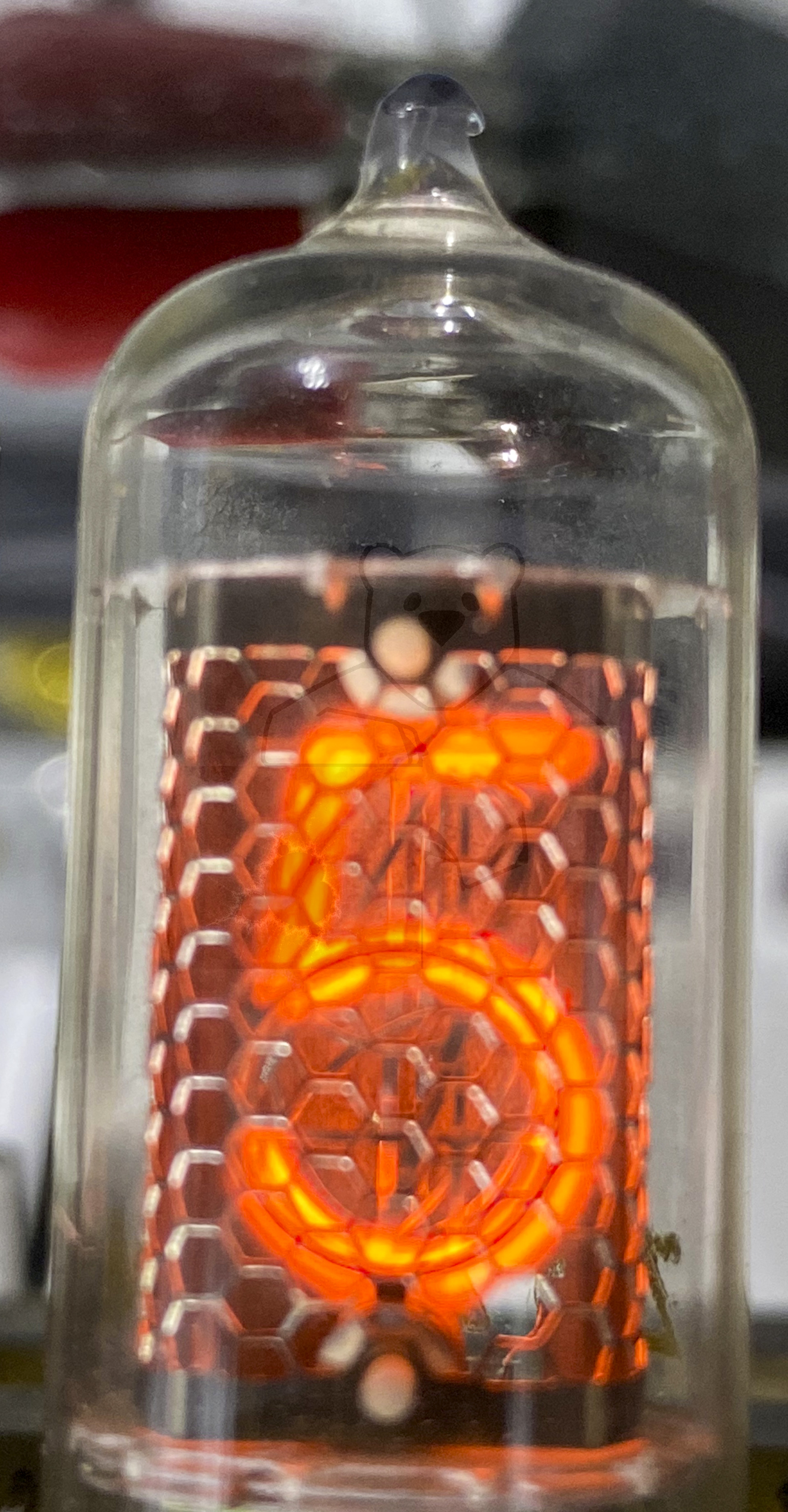

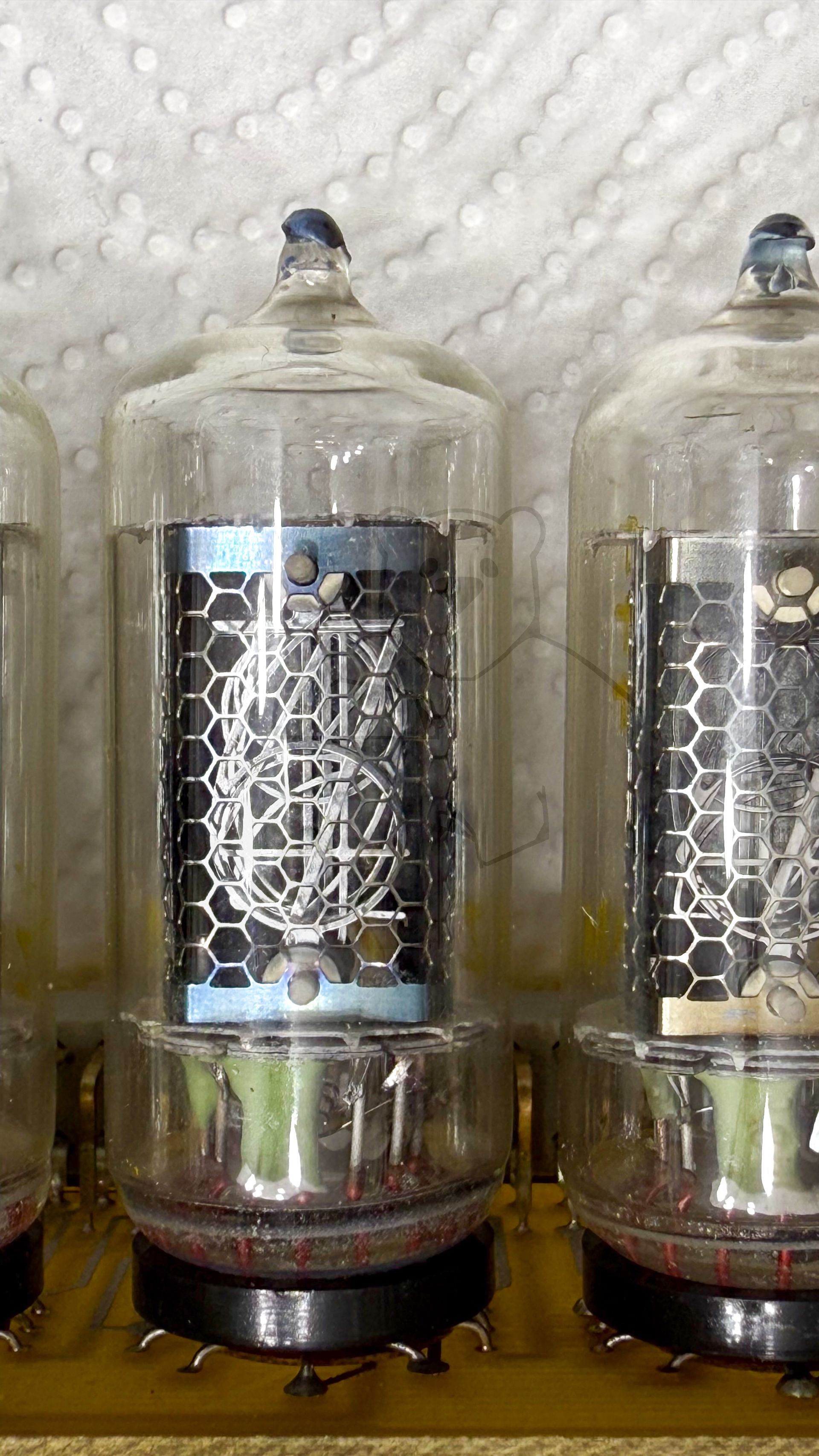

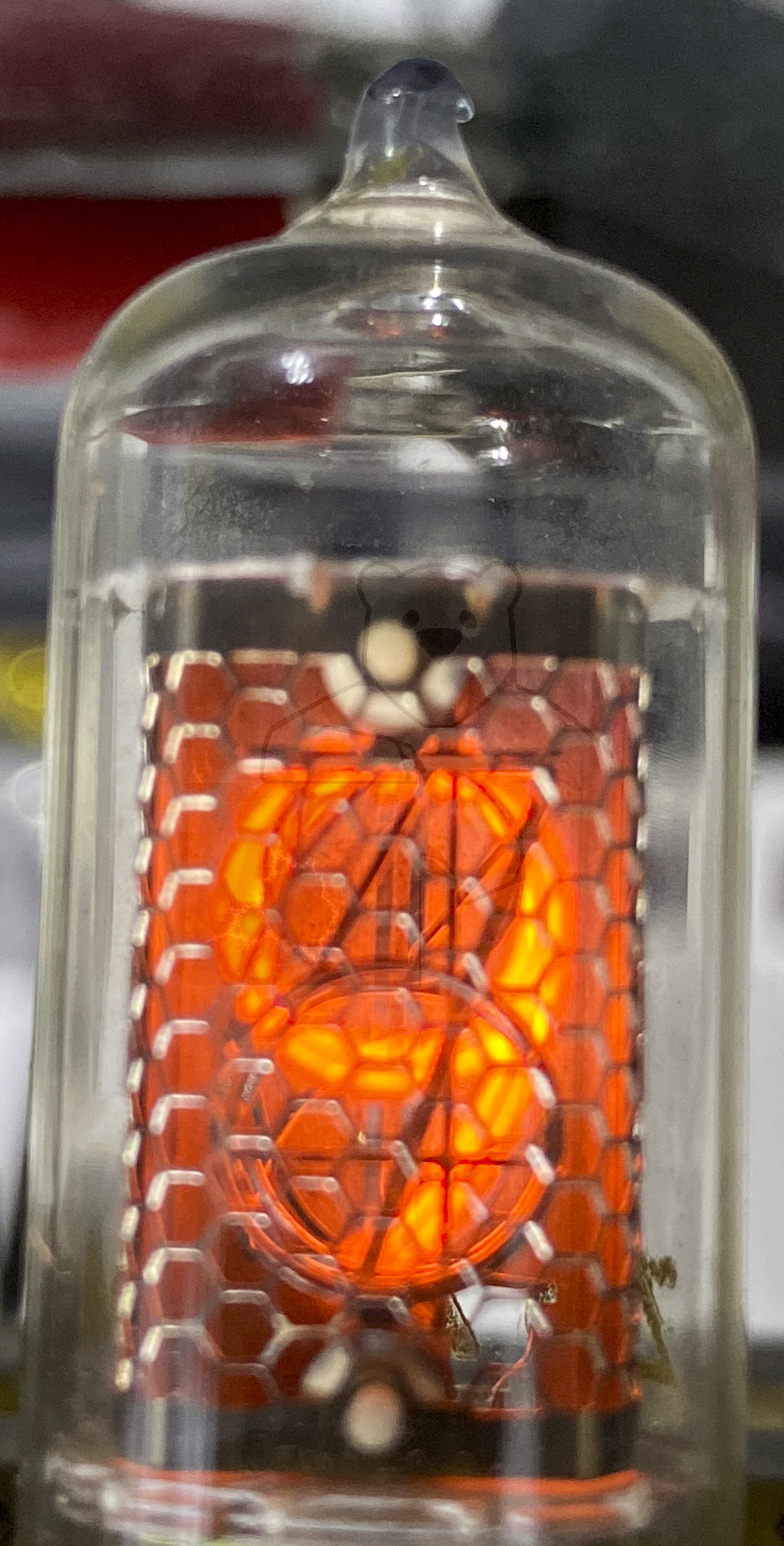

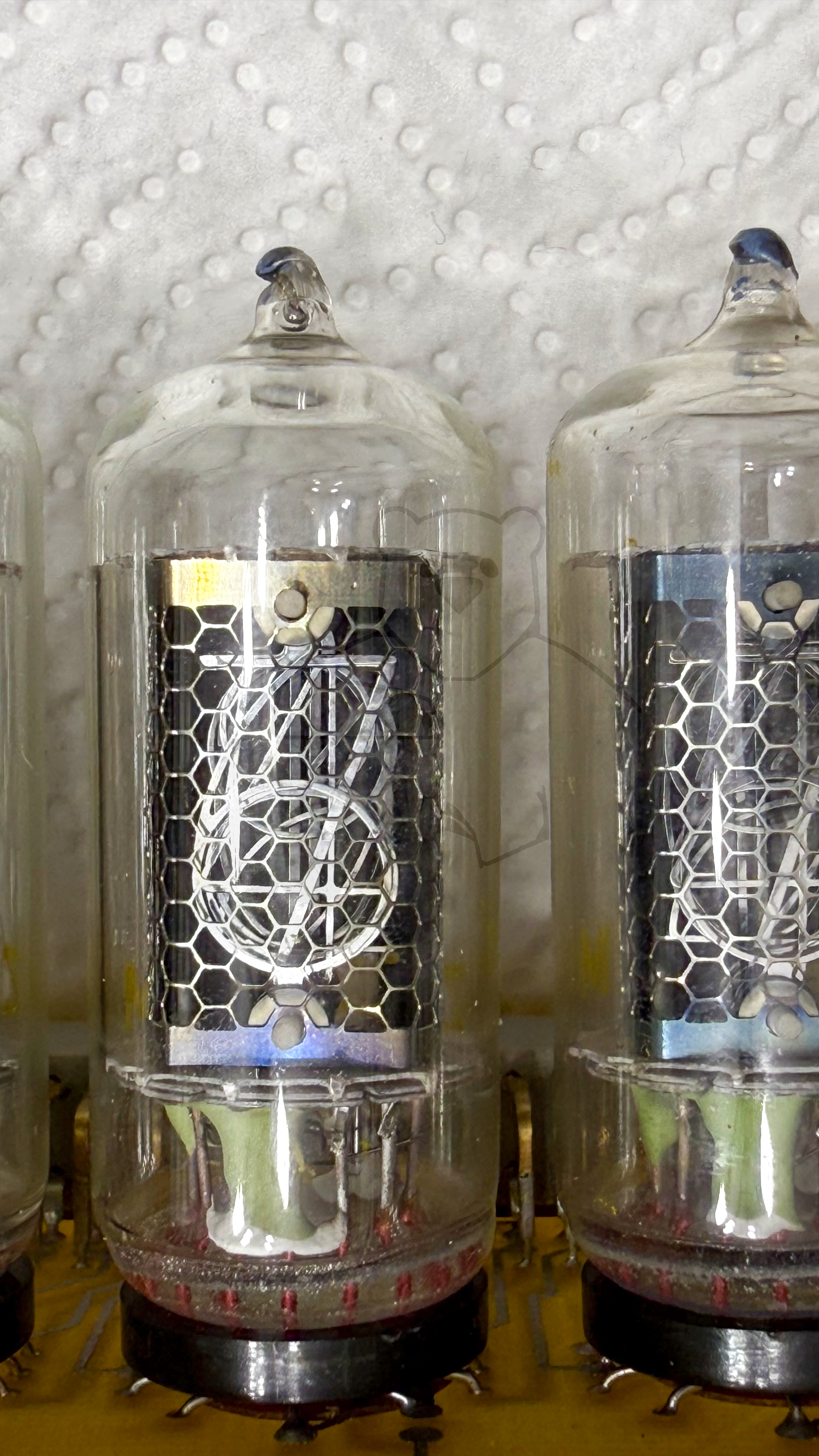

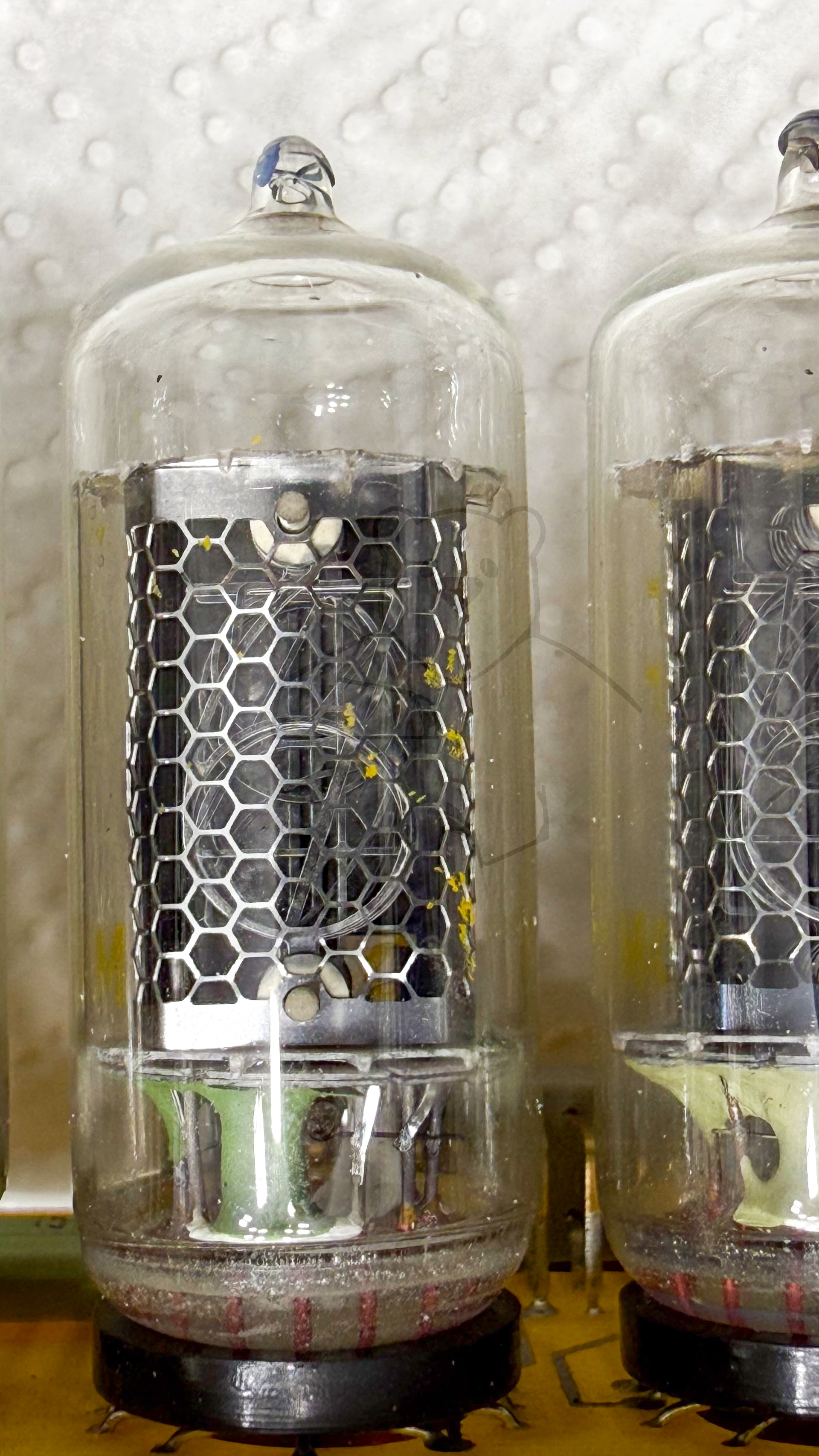

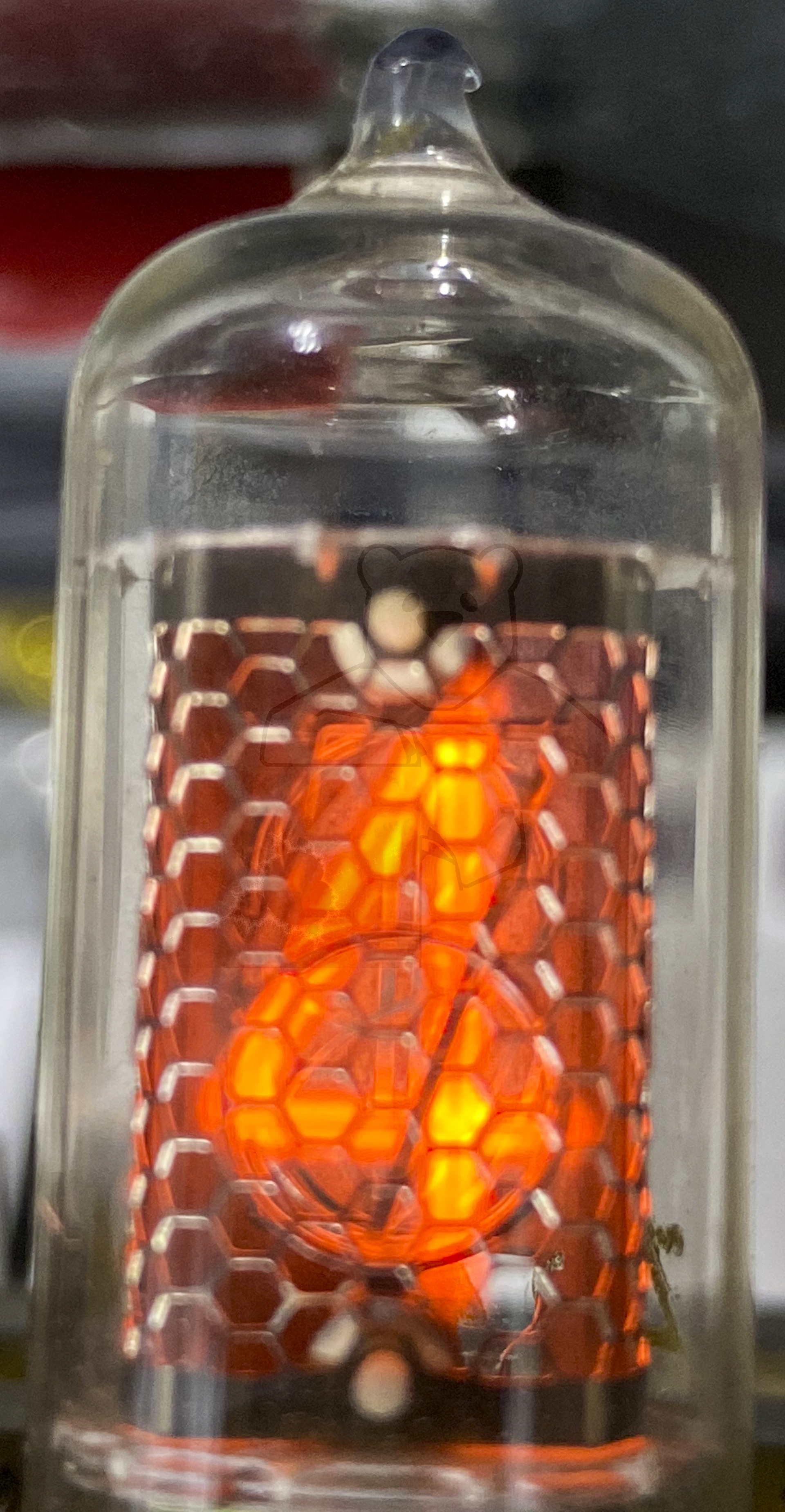

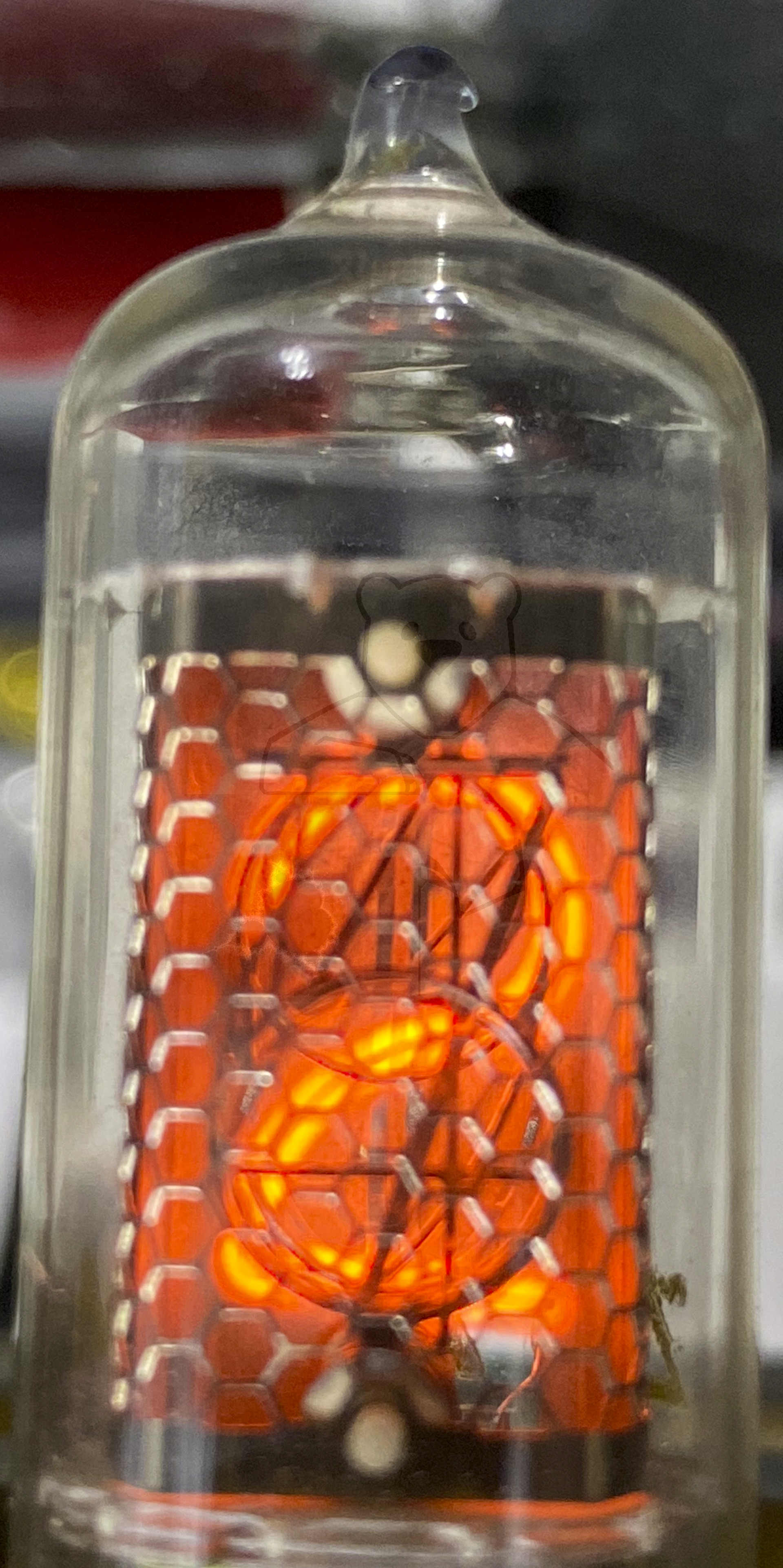

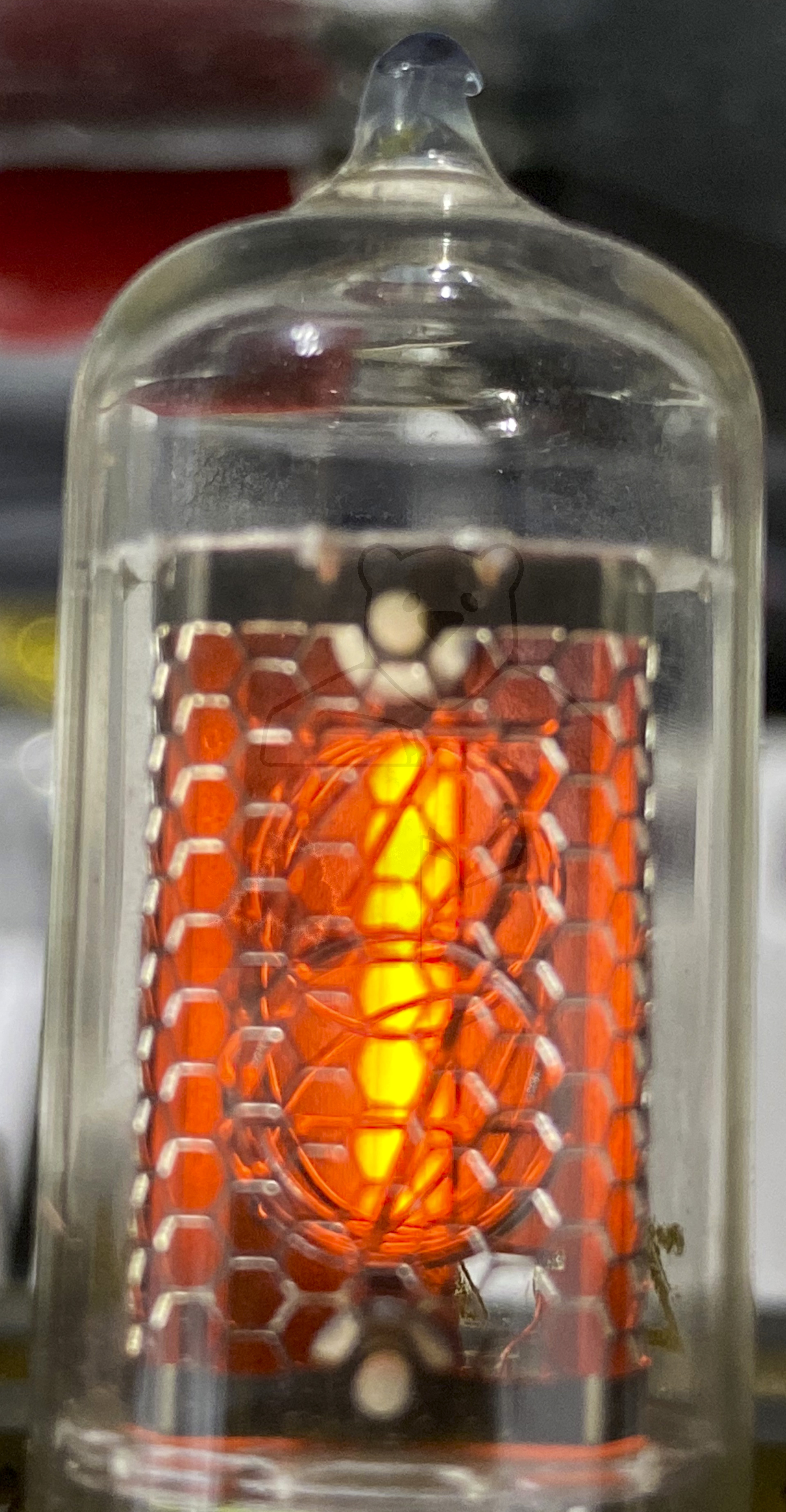

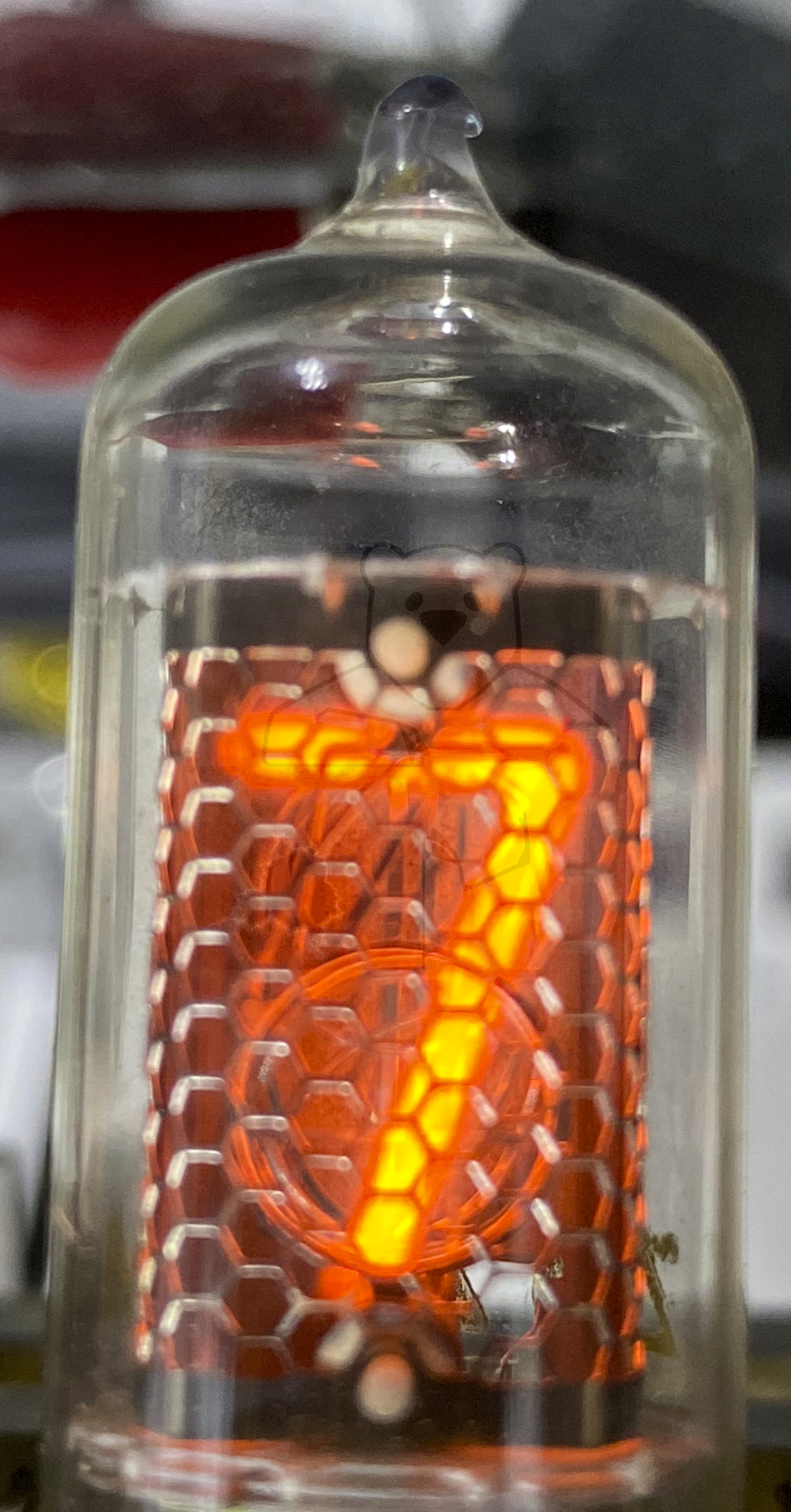

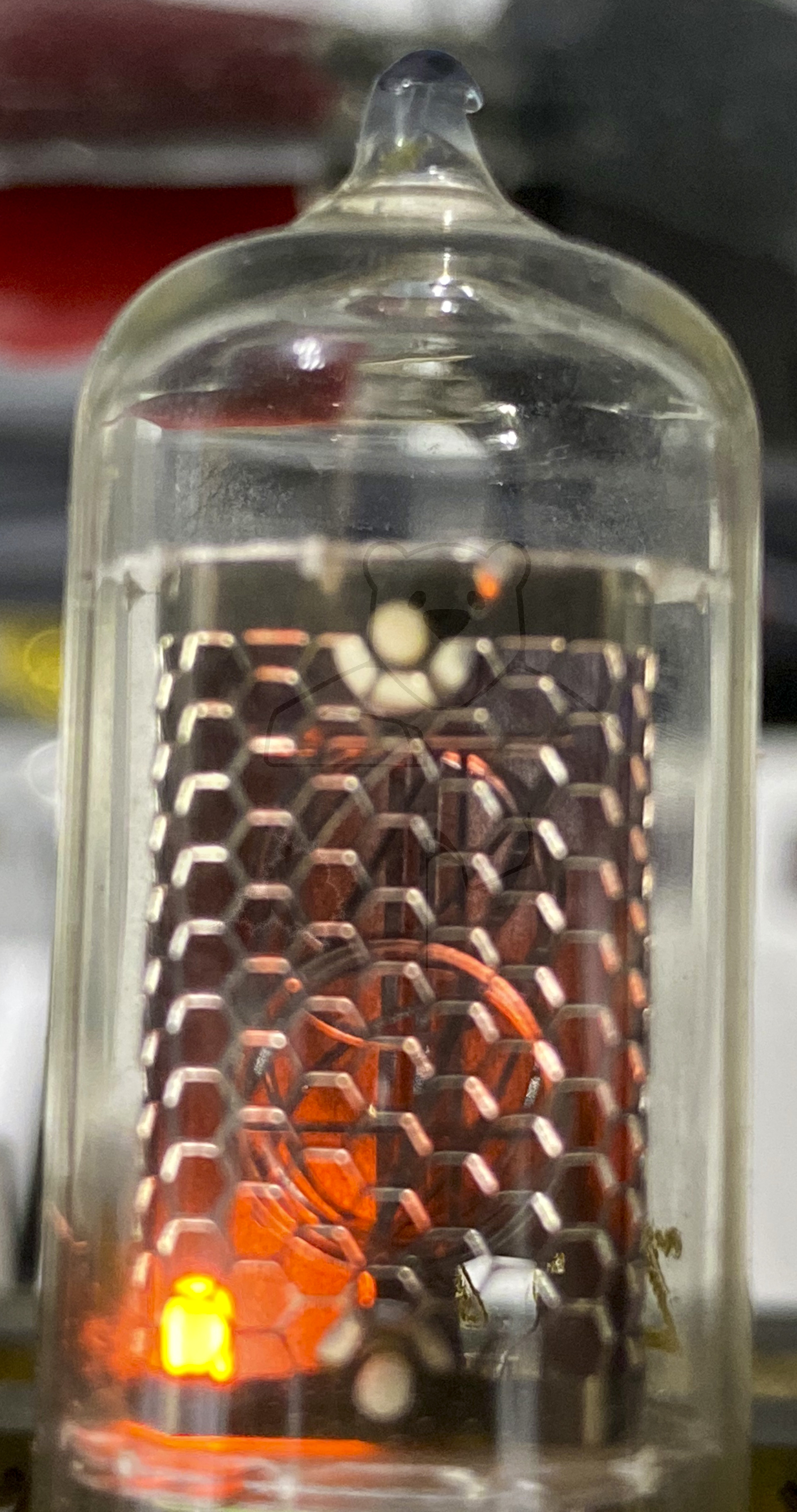

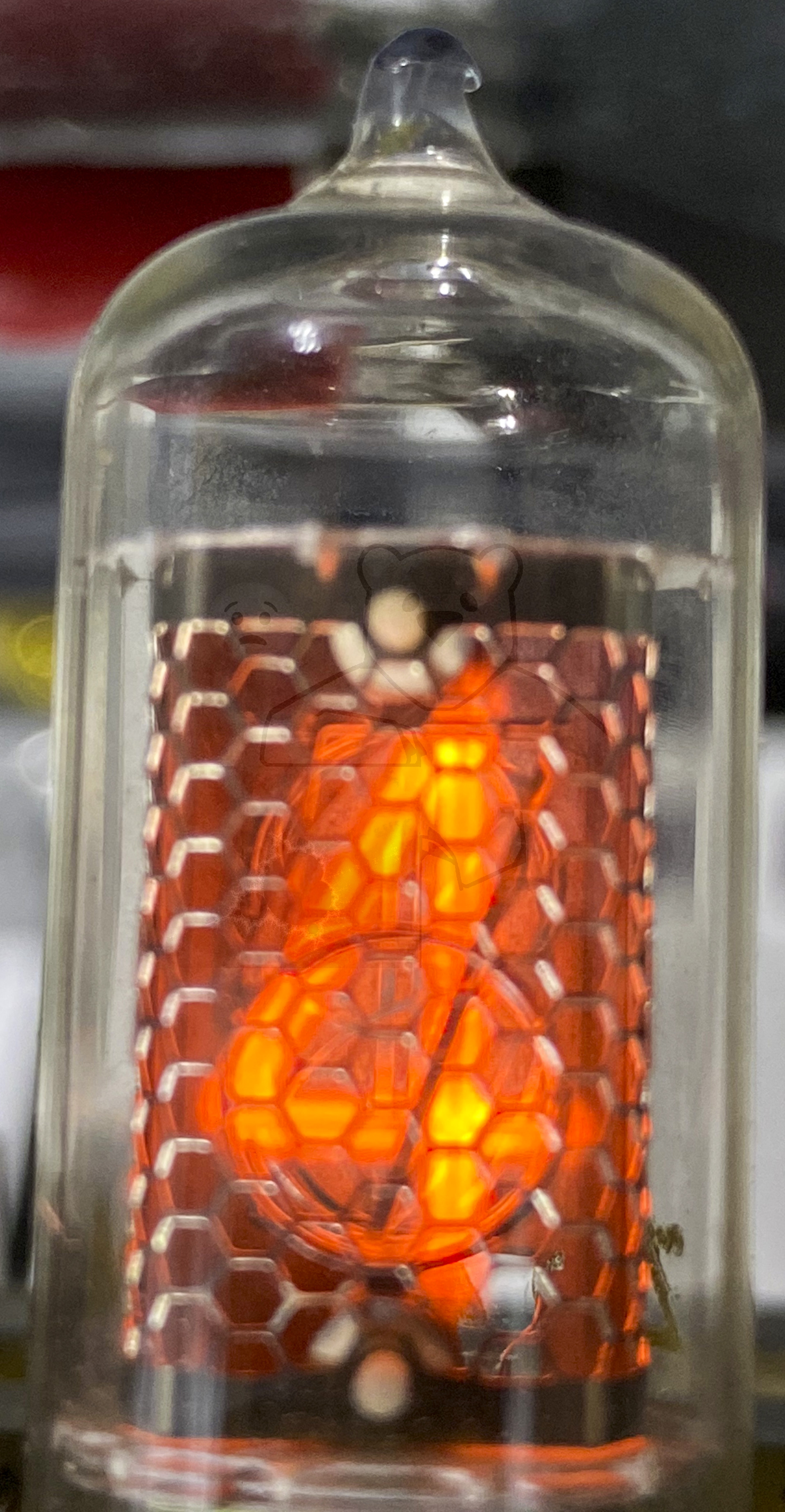

Daten und Bilder der Röhre: Z5740M

🔎 Beschreibung der Röhre: Z5740M

Name	Z5740M
Vergleichsname
Heizspannung (Volt)
Heizstrom (Ampère)
Art der Heizung	Kaltkathode
Röhren mit Sockel	Drahtanschluesse → Liste aller Röhren mit: Drahtanschluesse
Zusätzliche Informationen
Letzte Änderung	15.08.2016 00:07:57

🔎 Beschreibung der Systeme für die Röhre: Z5740M

	System 1
Kathode
Gitter 1
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1
Anode 2
Leuchtschirm
Heizung
Abschirmung
Funktion	→ Anzeigeroehre, Nixie

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

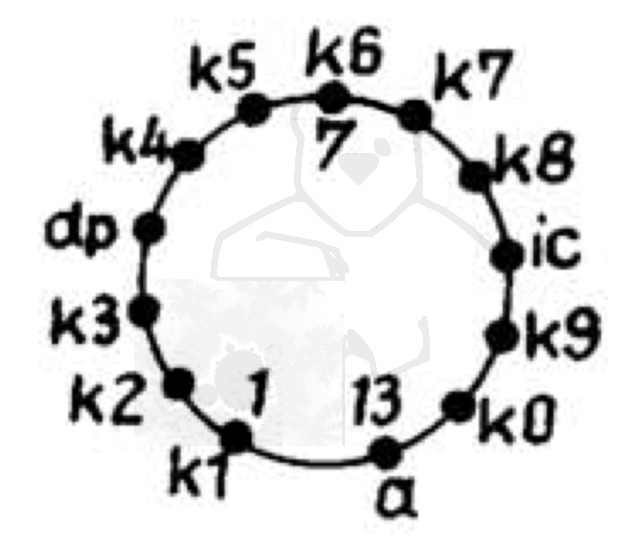

🔎 Sockelschaltung der Z5740M

Bildquelle: RFT VEB Funkwerk Erfurt Datenblatt

🔎 Datenblätter zur Röhre: Z5740M
Datenblatt Z5740M RFT [Scan von Dieter Wächter].pdf (796 kB)
Datenblatt Z5810M RFT [Scan von Dieter Wächter].pdf (796 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
