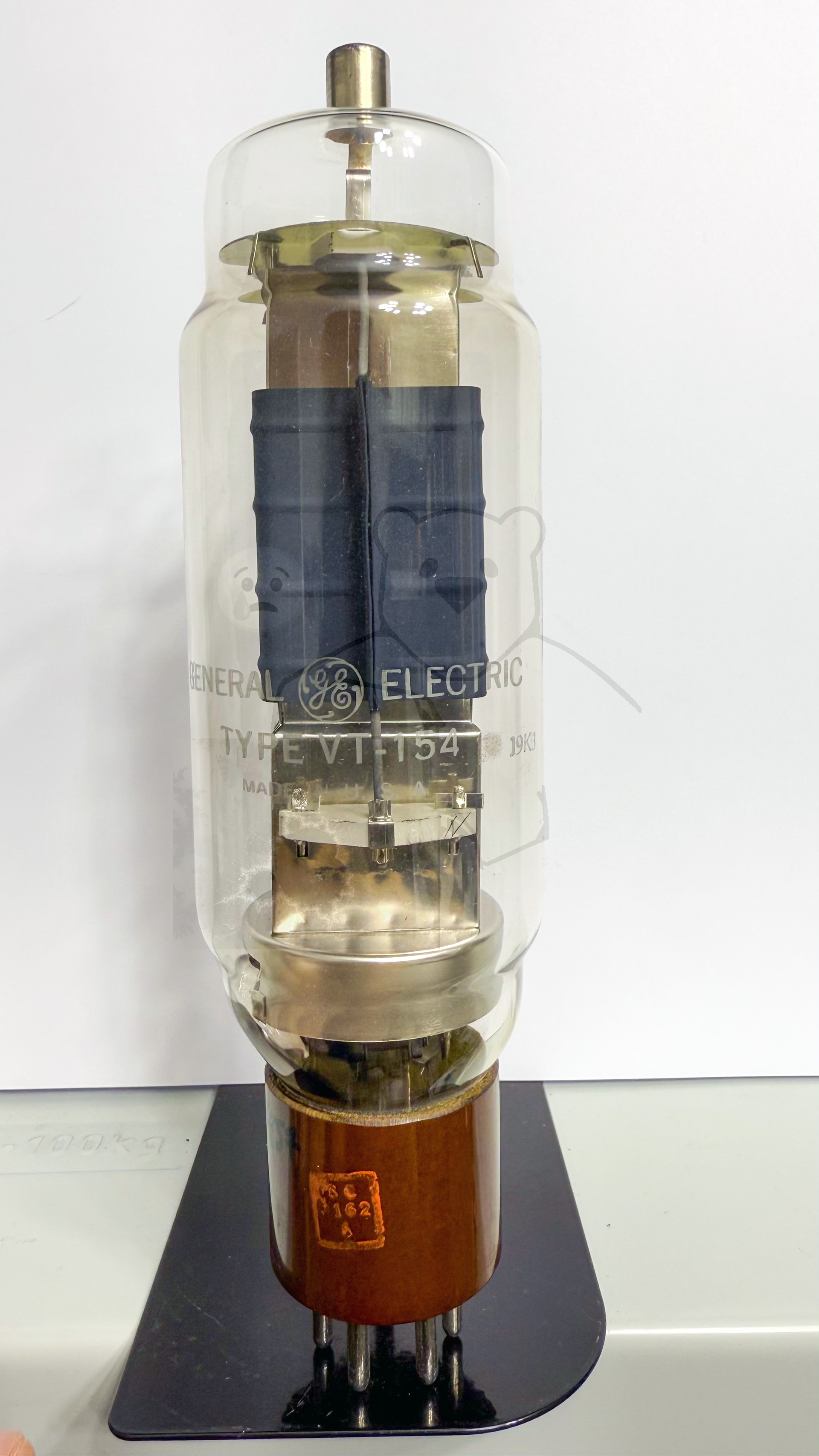

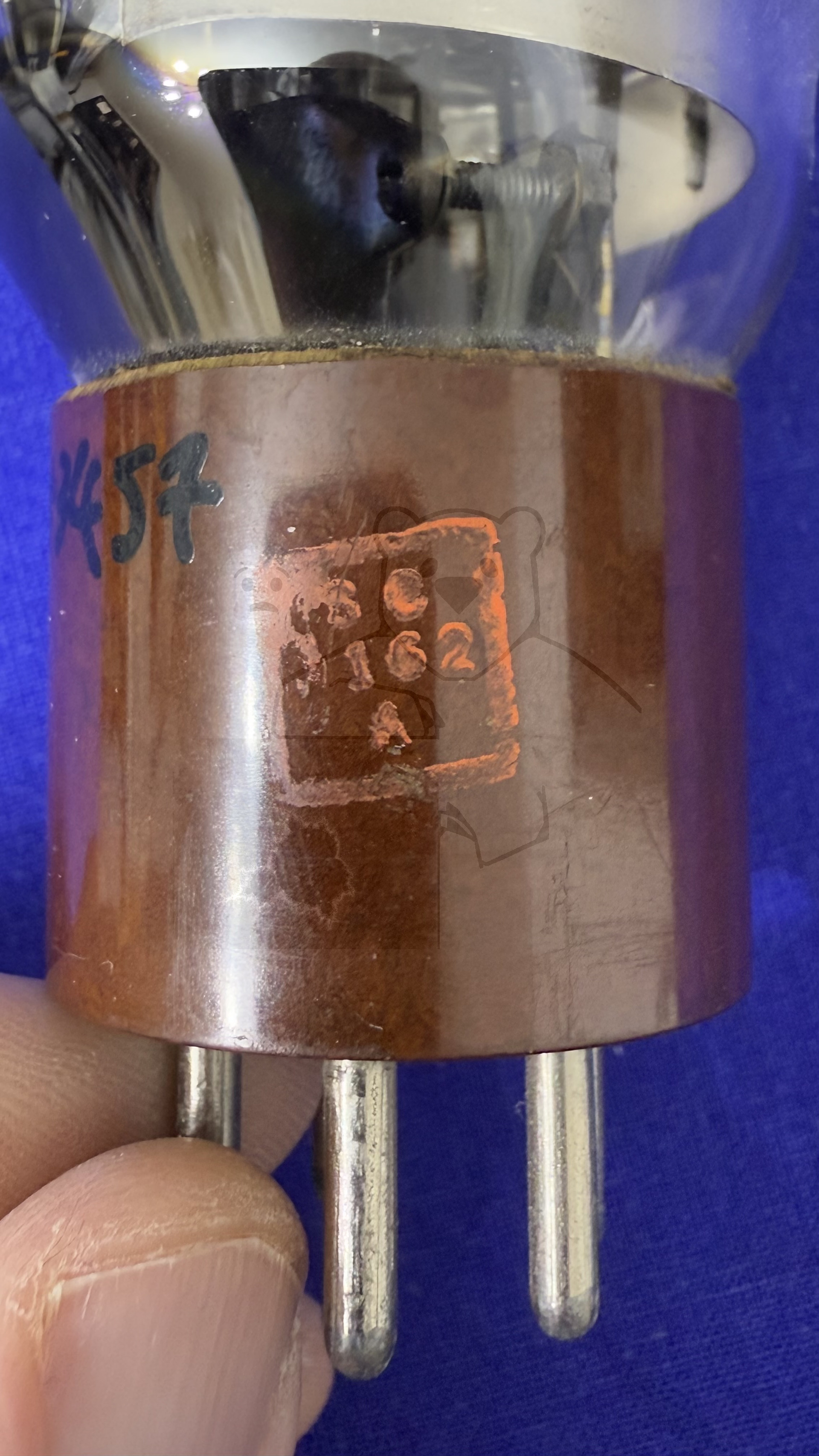

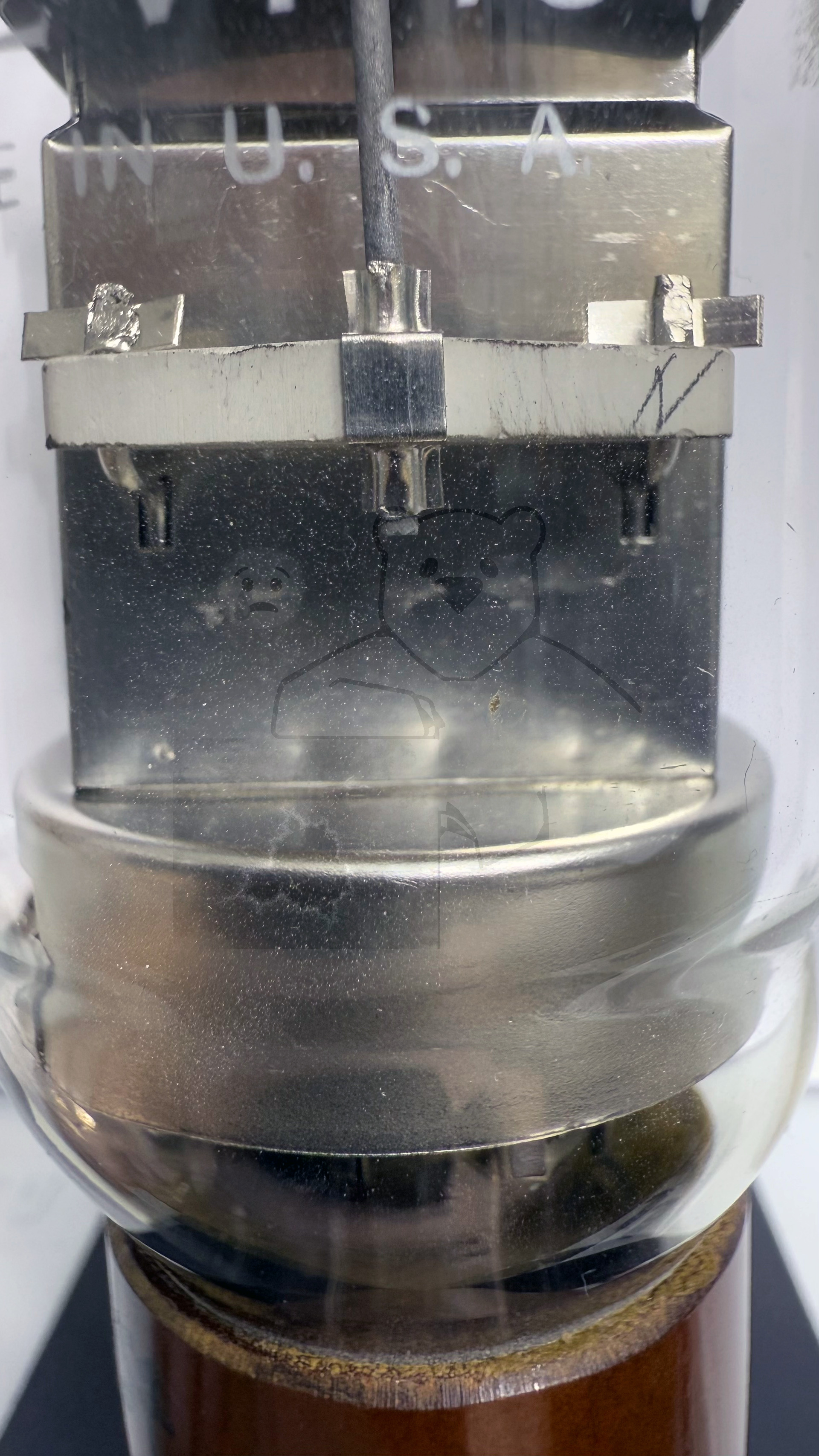

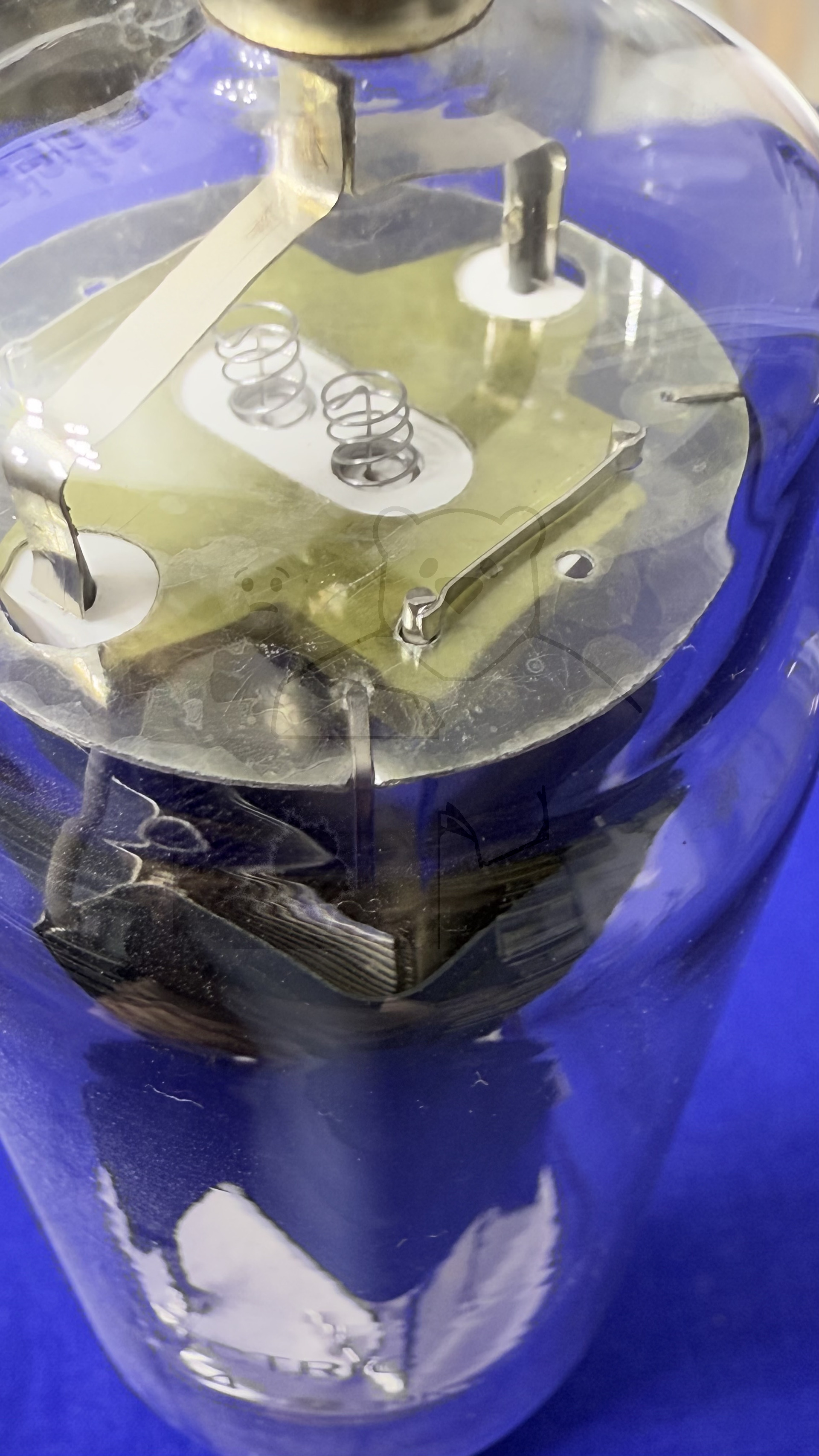

Daten und Bilder der Röhre: VT-154

🔎 Beschreibung der Röhre: VT-154

Name	VT-154
Vergleichsname	→ 814
Heizspannung (Volt)	10
Heizstrom (Ampère)	3,25
Art der Heizung	Direkt

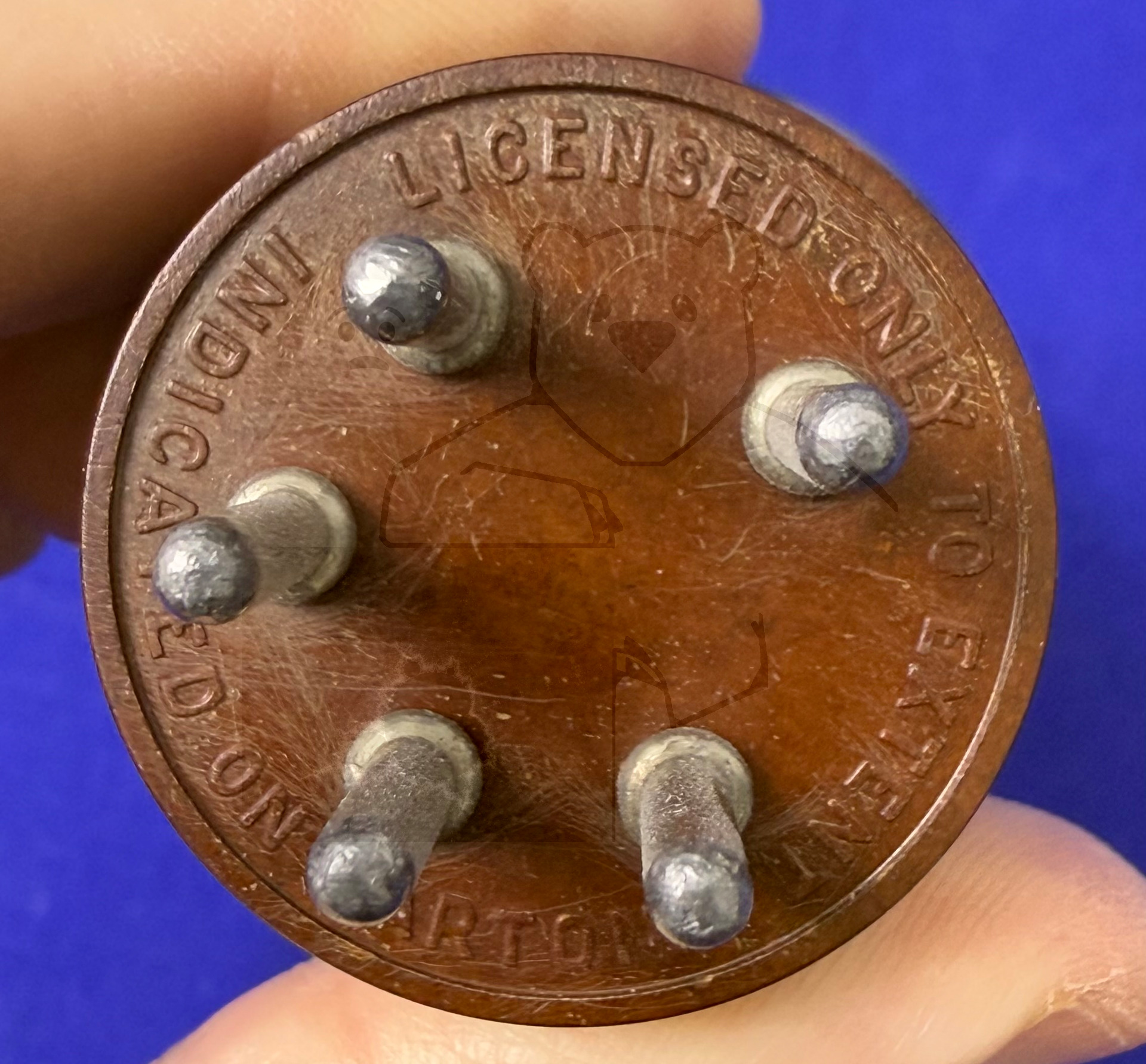

Röhren mit Sockel	→ Informationen zum Sockel: USA, Medium, 5pol. → Liste aller Röhren mit: USA, Medium, 5pol.
Zusätzliche Informationen
Letzte Änderung	11.06.2018 20:28:44

🔎 Beschreibung der Systeme für die Röhre: VT-154

	System 1
Kathode	1
Gitter 1	3
Gitter 2	2
Gitter 3	4
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	Kappe
Anode 2
Leuchtschirm
Heizung	1, 5
Abschirmung
Funktion	→ Senderoehre, Pentode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

🔎 Sockelschaltung der VT-154

Bildquelle: RCA Datenblatt

🔎 Datenblätter zur Röhre: VT-154
Datenblatt VT154 814 RCA.pdf (300 kB)
