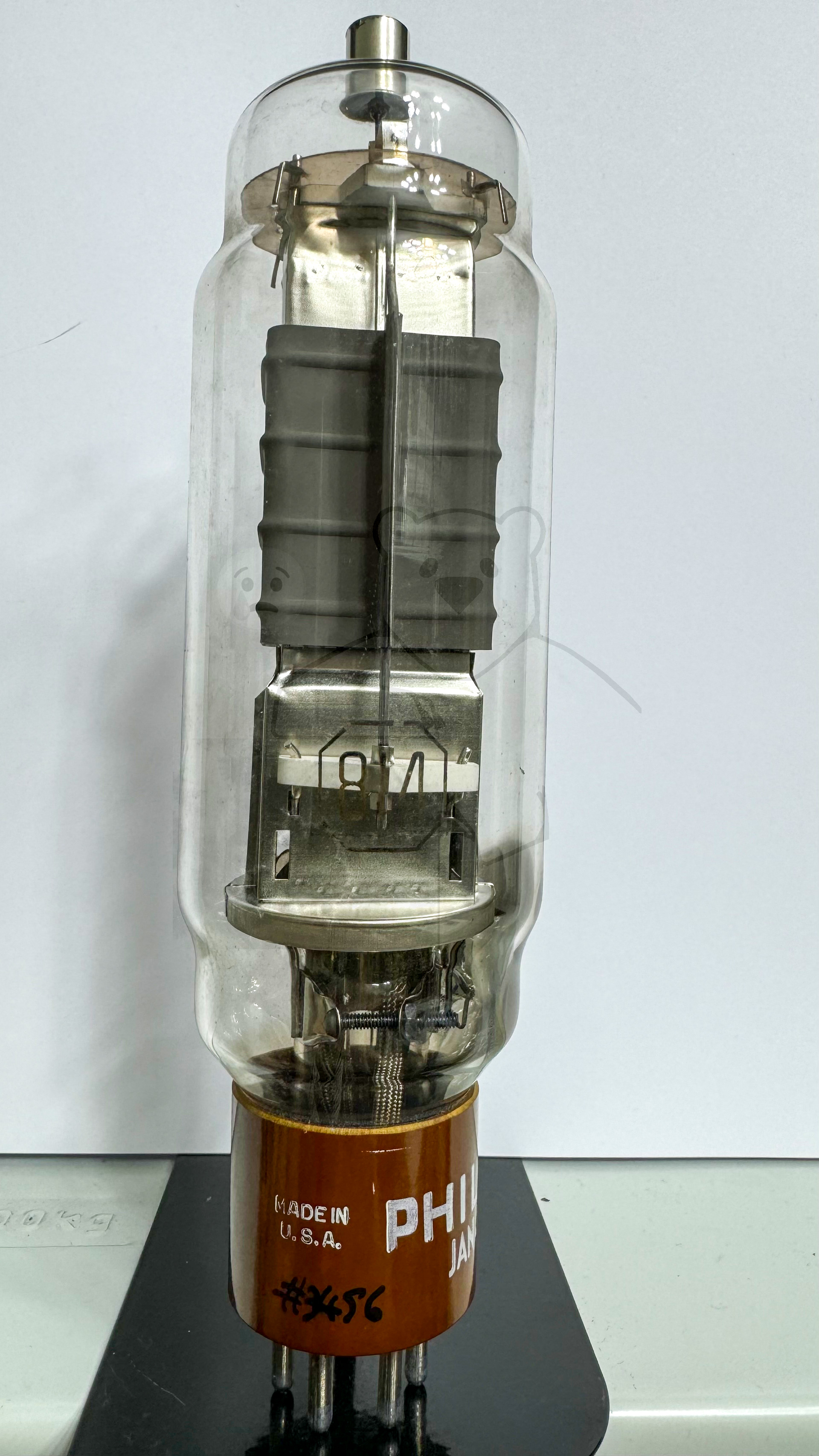

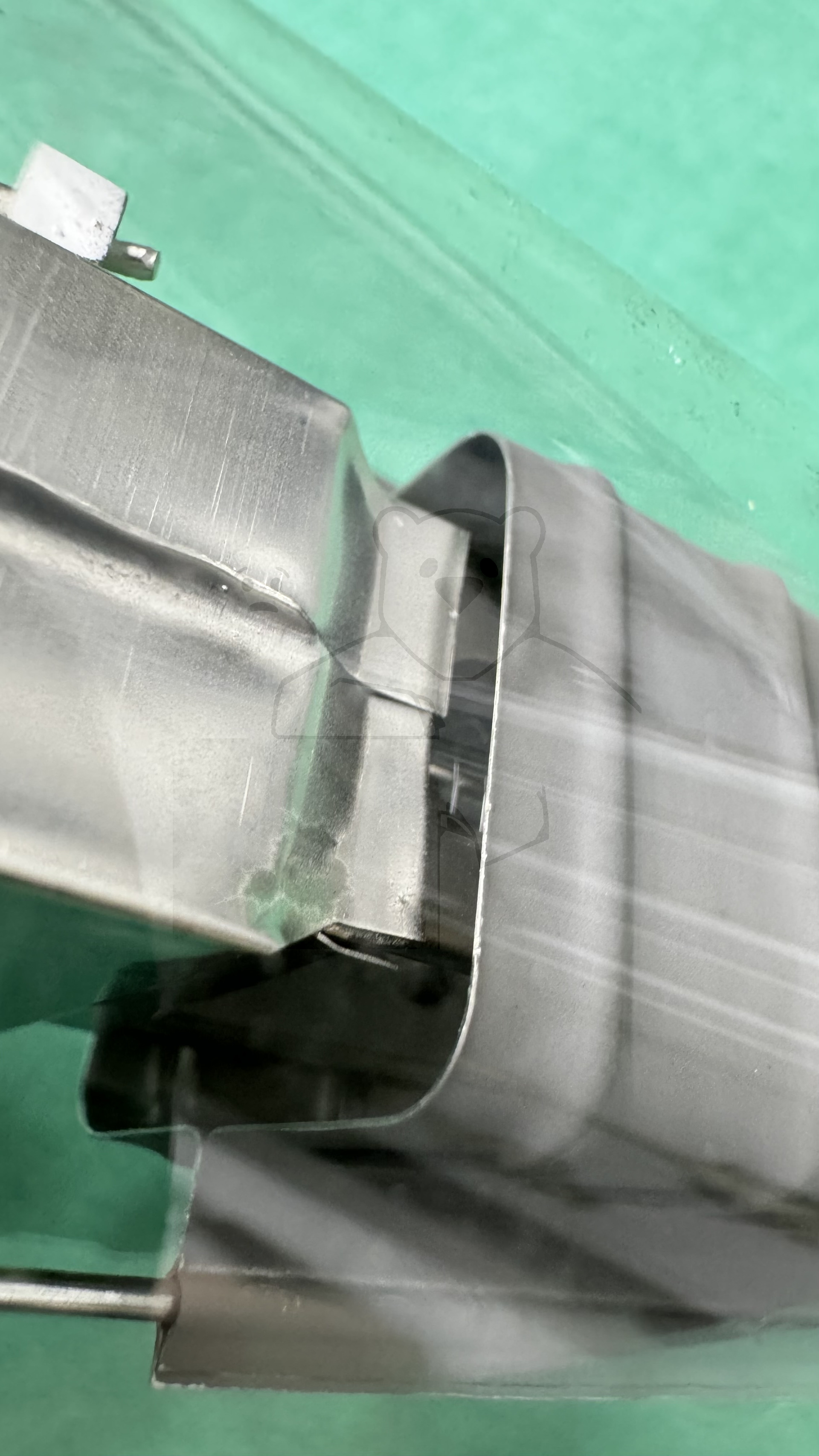

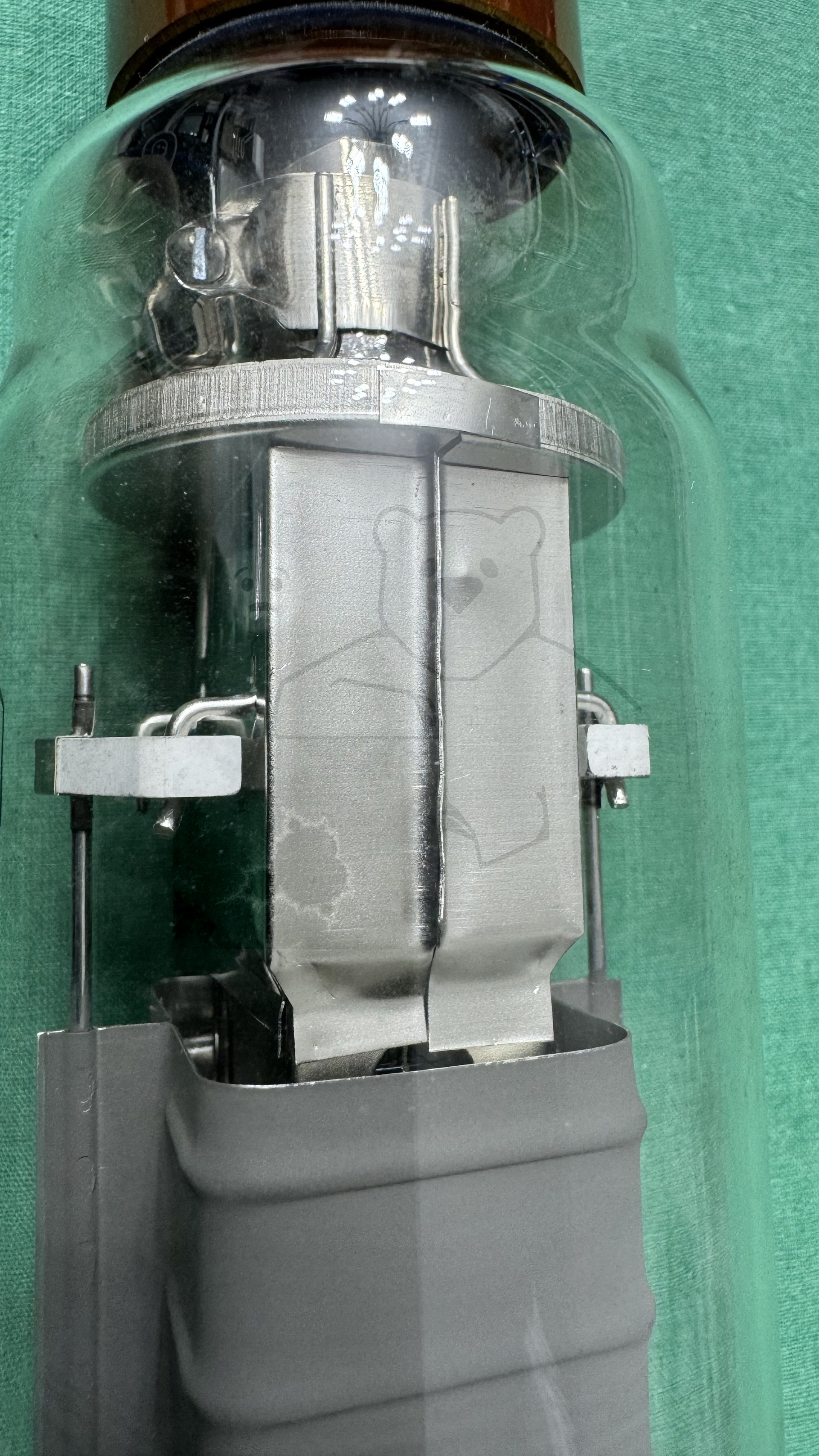

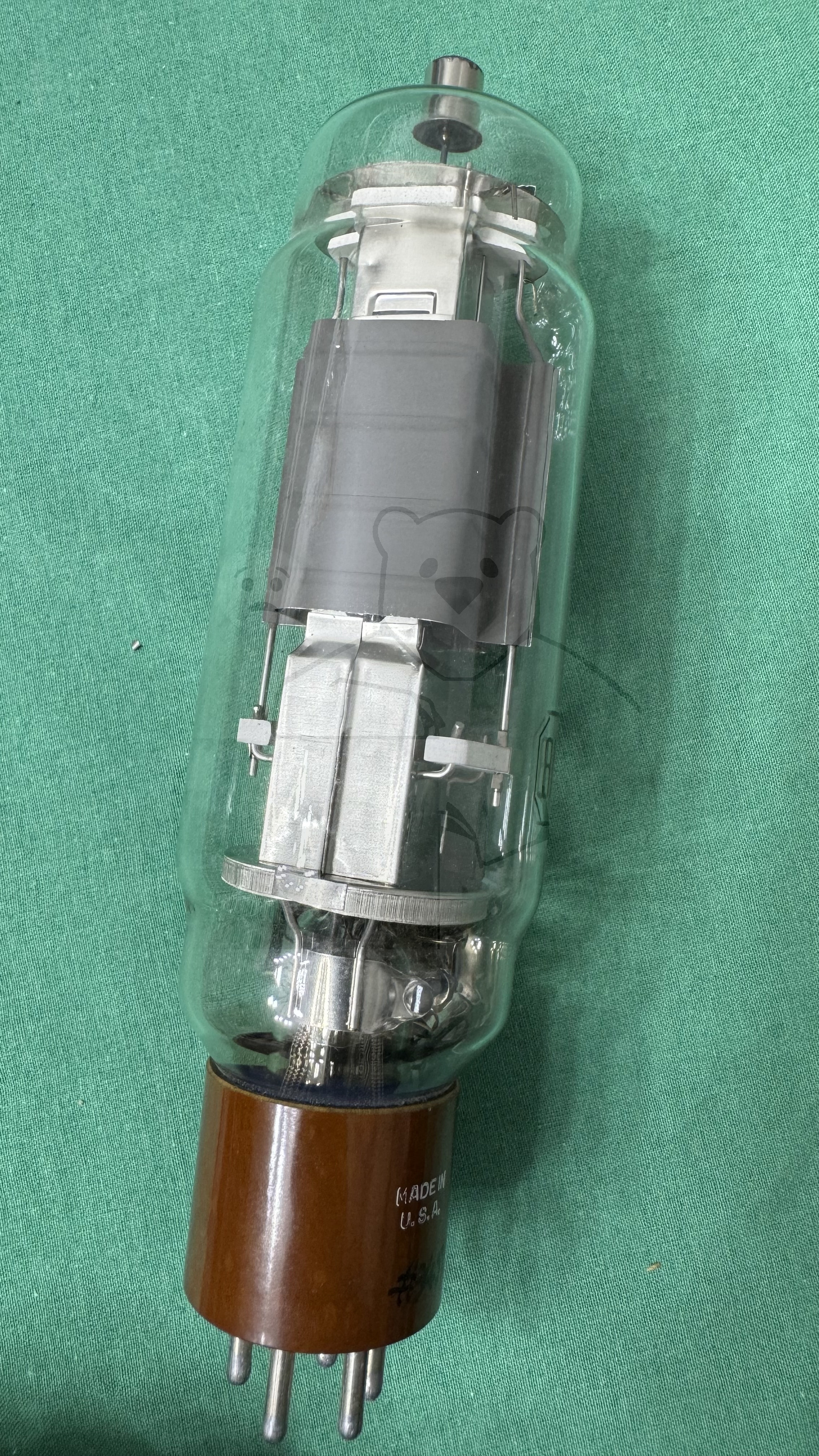

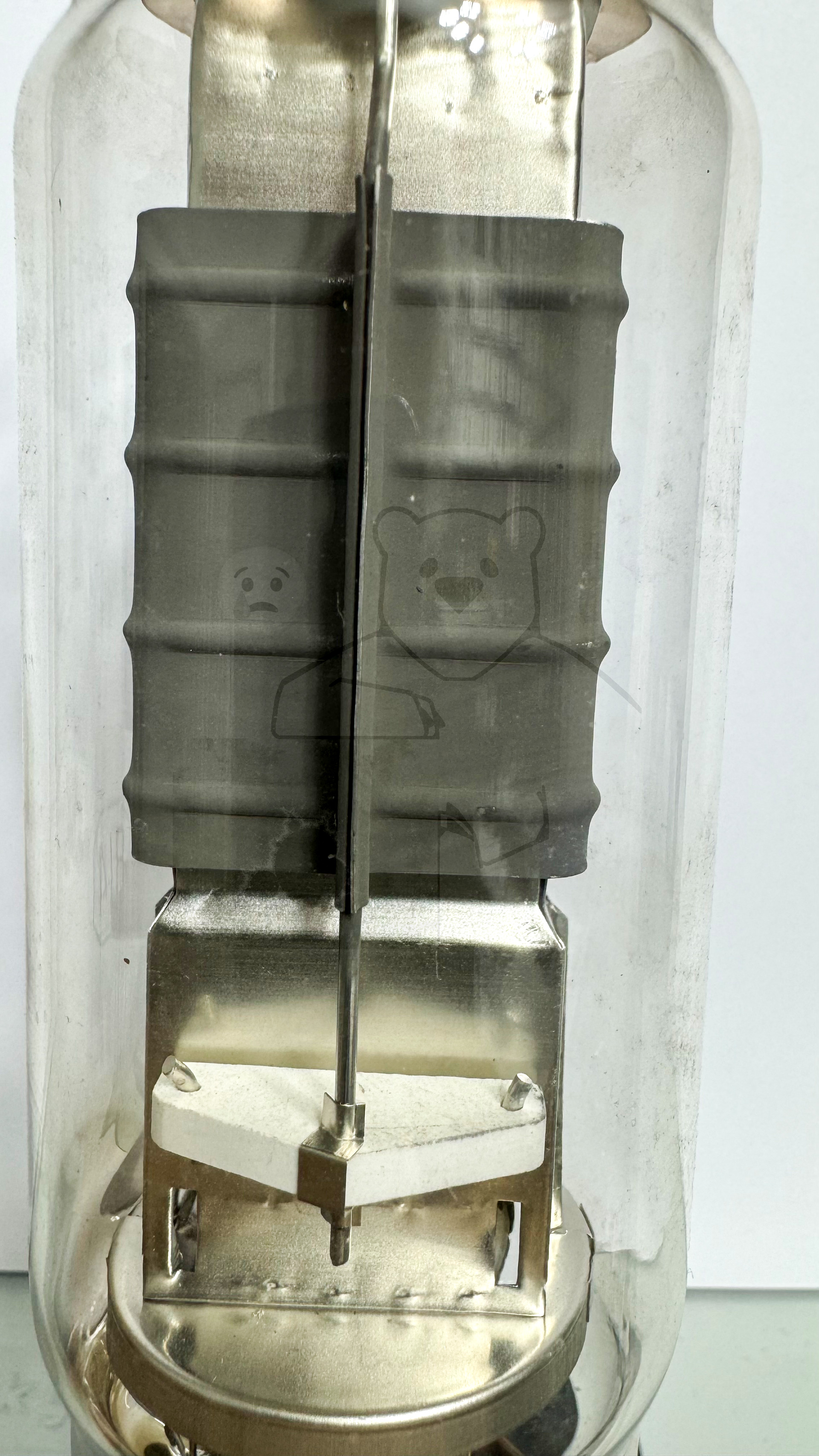

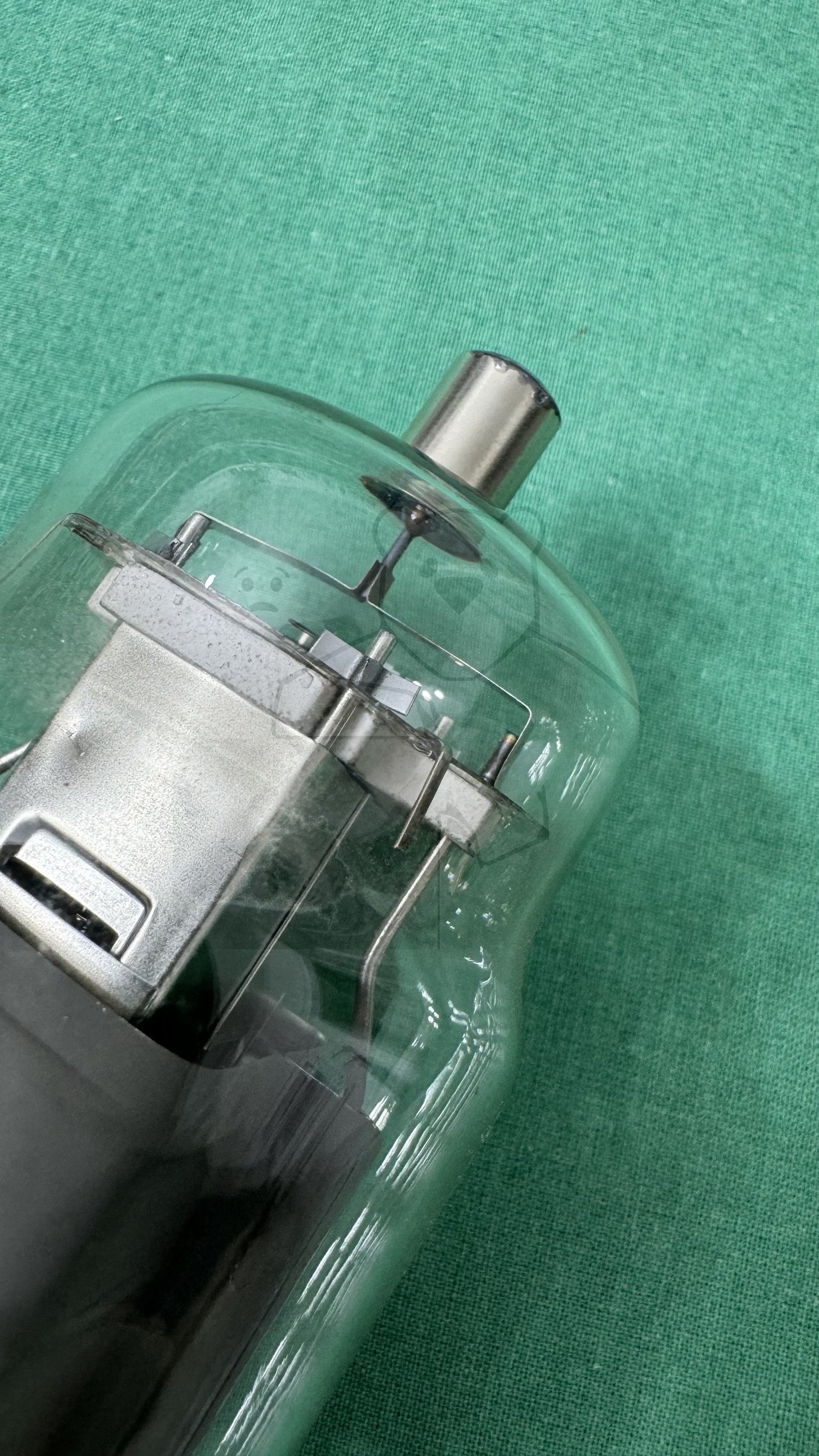

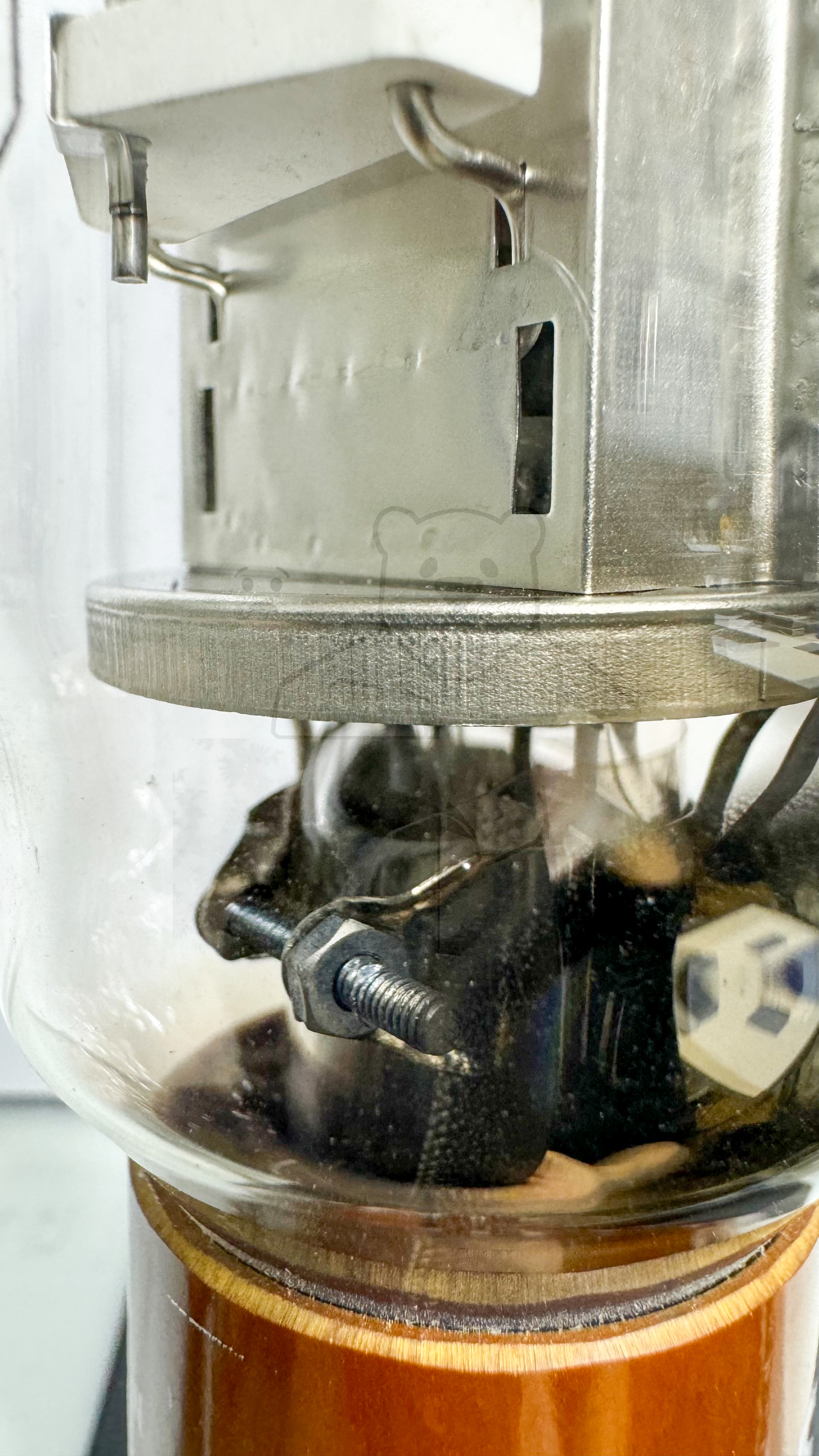

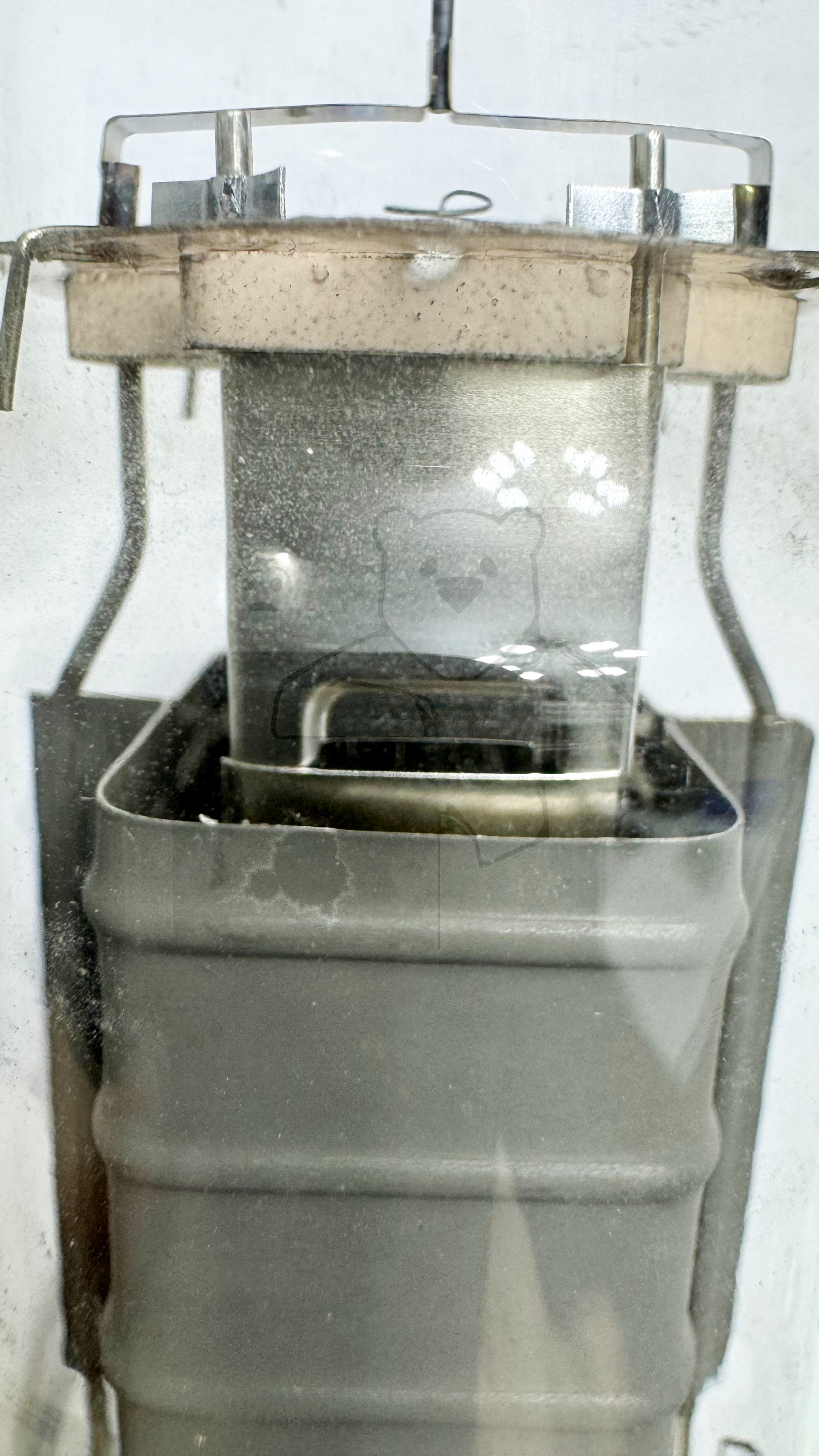

Daten und Bilder der Röhre: 814

🔎 Beschreibung der Röhre: 814

Name	814
Vergleichsname	→ VT-154
Heizspannung (Volt)	10
Heizstrom (Ampère)	3,25
Art der Heizung	Direkt
Röhren mit Sockel	→ Informationen zum Sockel: USA, Small, 5pol. → Liste aller Röhren mit: USA, Small, 5pol.
Zusätzliche Informationen
Letzte Änderung	06.06.2018 21:30:02

🔎 Beschreibung der Systeme für die Röhre: 814

	System 1
Kathode	1
Gitter 1	3
Gitter 2	2
Gitter 3	4
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	Kappe
Anode 2
Leuchtschirm
Heizung	1, 5
Abschirmung
Funktion	→ Senderöhre, Pentode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

🔎 Sockelschaltung der 814

Bildquelle: RCA Datenblatt

🔎 Datenblätter zur Röhre: 814
Datenblatt 814 RCA Version 1.pdf (3091 kB)
Datenblatt 814 RCA Version 2 [www.tubedata.info].pdf (300 kB)
Prüfkarte 814 VT-154 CV629 RK47 - Funke W19 Röhrenprüfer.pdf (268 kB)
Prüfkarte 814 VT154 - Neuberger RPM370 Röhrenmeßgerät.pdf (197 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
