đ Beschreibung der Röhre: V914
| Name | V914 |
| Vergleichsname | 2D4A |
| Heizspannung (Volt) | 4 |
| Heizstrom (AmpĂšre) | 0,3 |
| Art der Heizung | Indirekt |
| Röhren mit Sockel | â Informationen zum Sockel: Europa, 5pol. â Liste aller Röhren mit: Europa, 5pol. |
| ZusÀtzliche Informationen | |
| Letzte Ănderung | 15.08.2016 00:54:56 |
đ Beschreibung der Systeme fĂŒr die Röhre: V914
| System 1 | |
| Kathode | 5 |
| Gitter 1 | |
| Gitter 2 | |
| Gitter 3 | |
| Gitter 4 | |
| Gitter 5 | |
| Gitter 6 | |
| Gitter 7 | |
| Anode 1 | 1 |
| Anode 2 | 2 |
| Leuchtschirm | |
| Heizung | 3, 4 |
| Abschirmung | |
| Funktion | â Demodulator |
Hinweis: Beachten Sie bitte das bei der Benennung und ZÀhlreihenfolge der Stifte, in der Literatur oder DatenblÀtter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

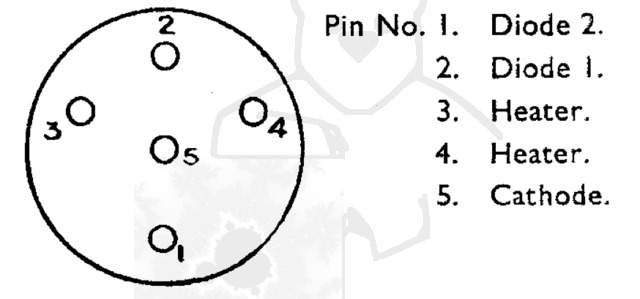

đ Sockelschaltung der V914
Bildquelle: Mazda Datenblatt
đ DatenblĂ€tter zur Röhre: V914
Datenblatt V914 Mazda.pdf (52 kB)Hinweis:Alle DatenblĂ€tter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte RĂŒcksprache đš Probleme mit einem Datenblatt klĂ€ren
đ Bilder der Röhre: V914

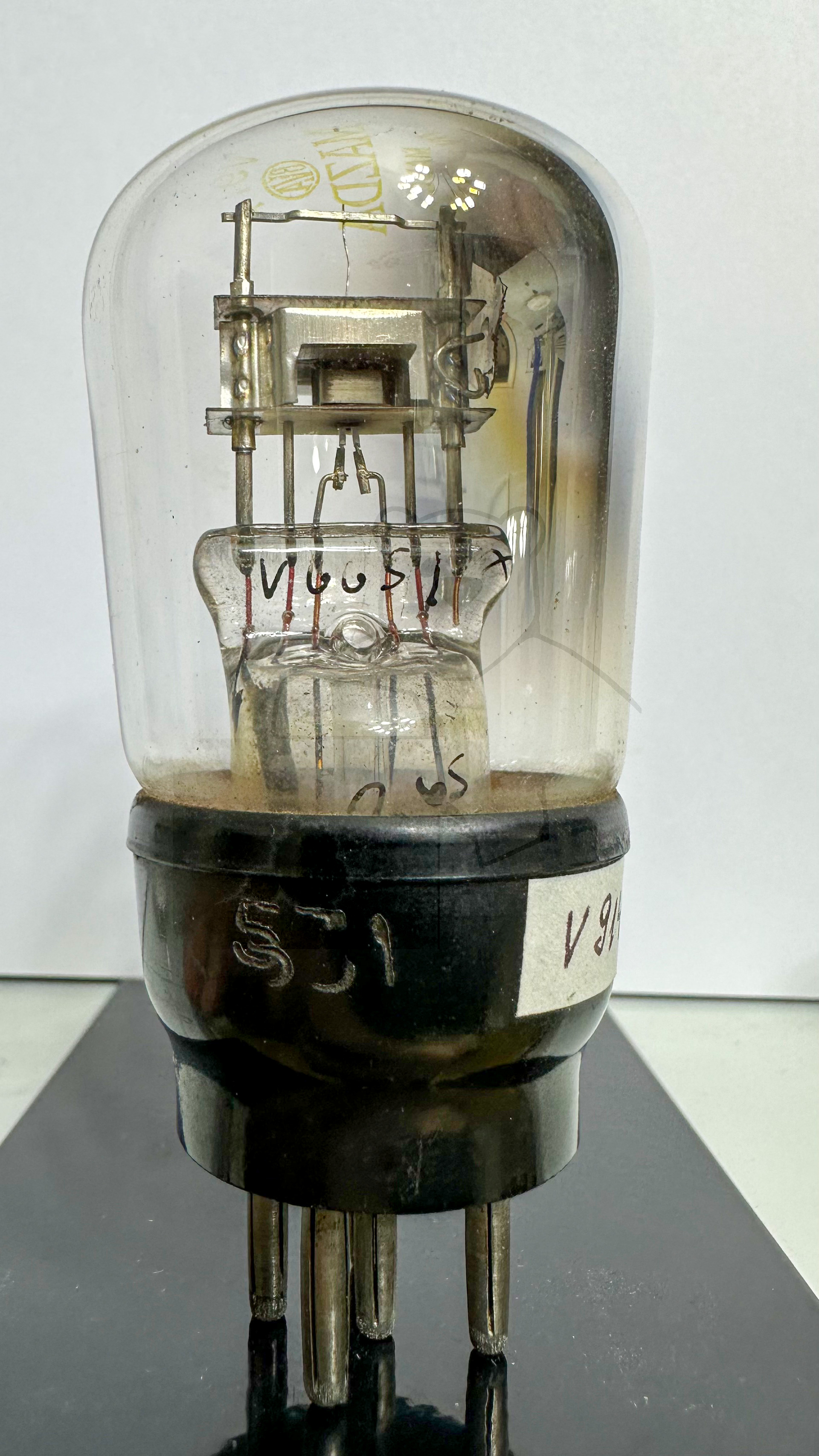

Röhre V914 #4678 Bild 1

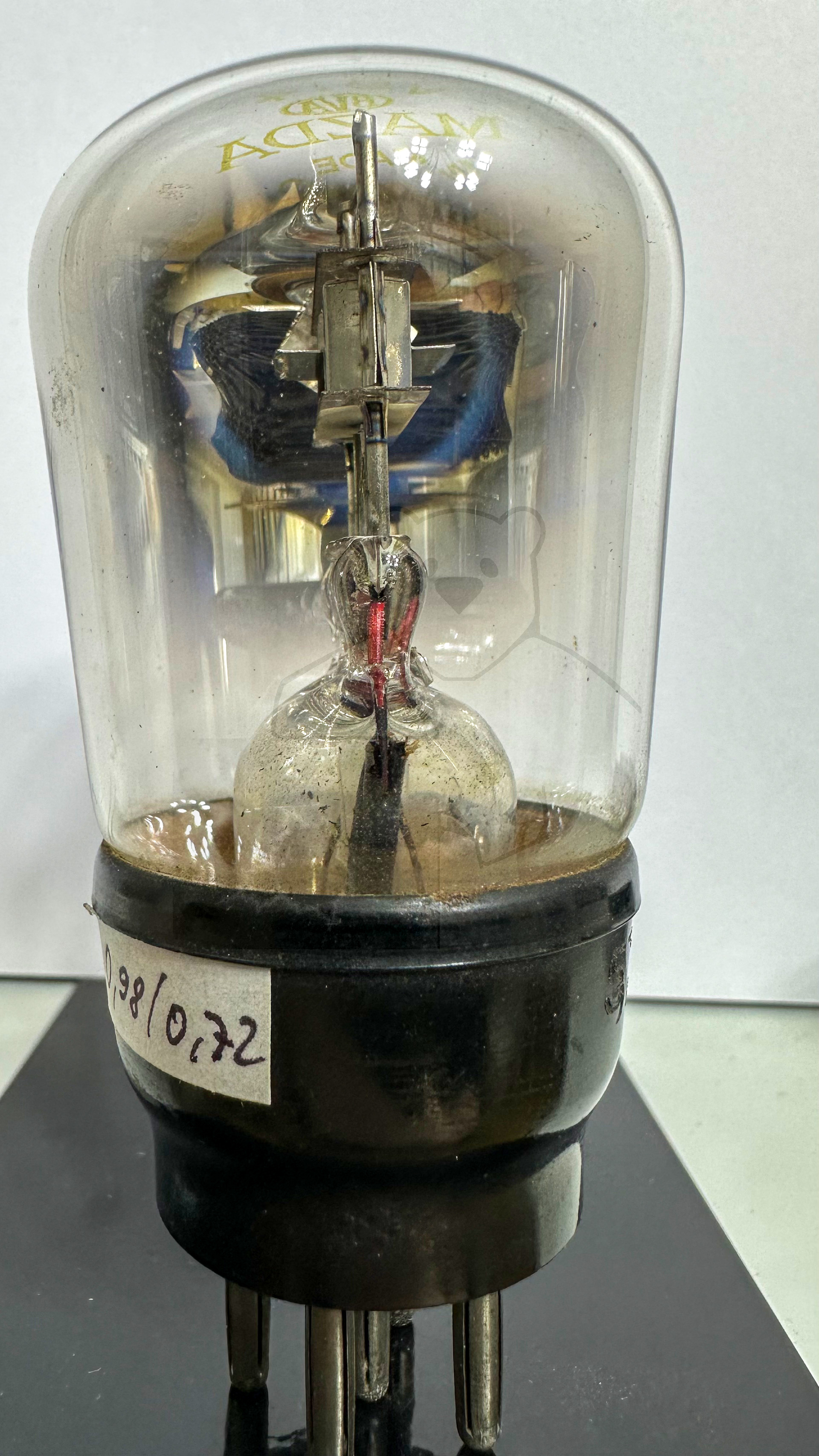

Röhre V914 #4678 Bild 2

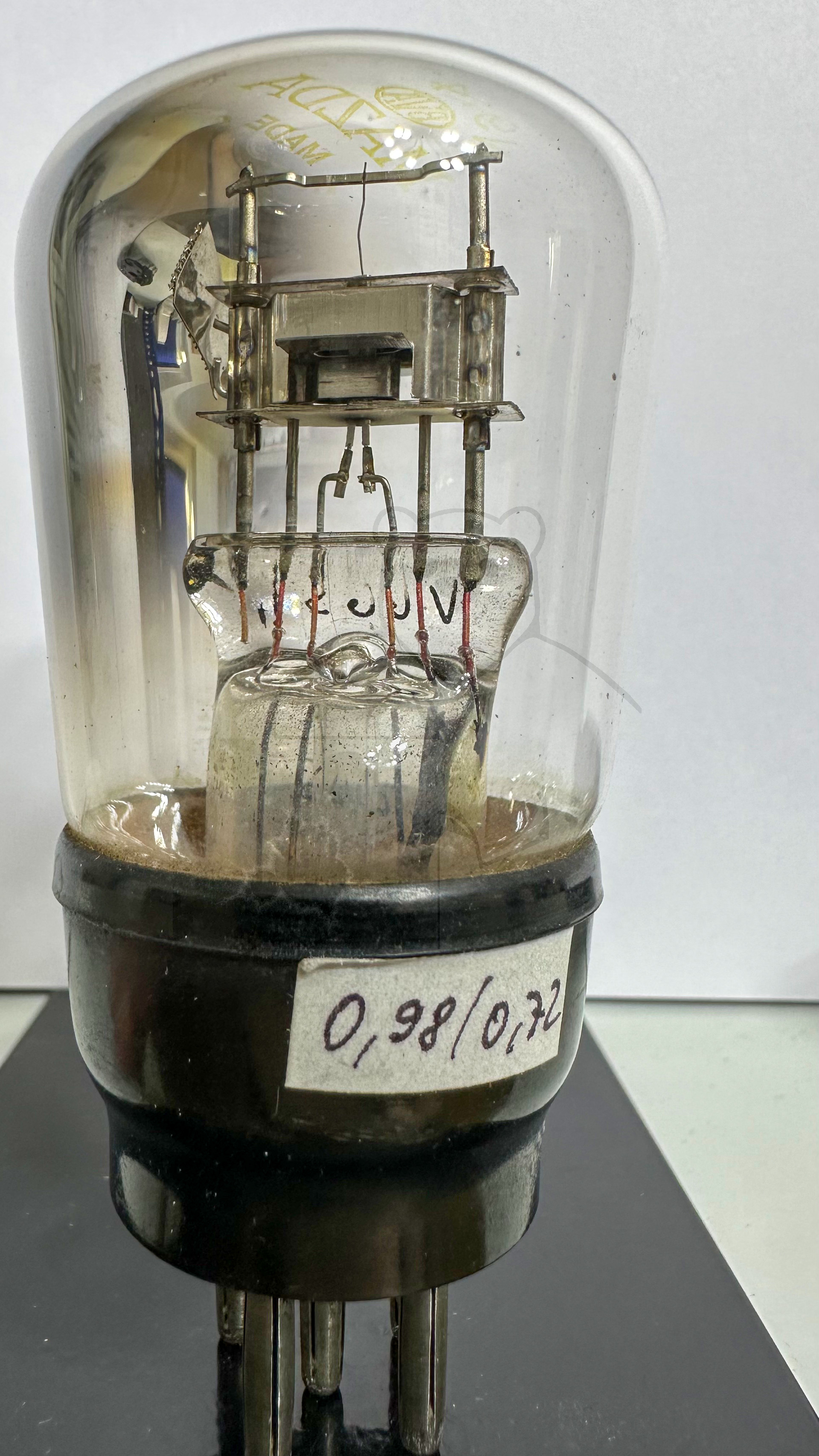

Röhre V914 #4678 Bild 3
đ Alle Röhren vom Typ V914 in der Sammlung
- â V914 Inventar: 04678 Hersteller: â Mazda
