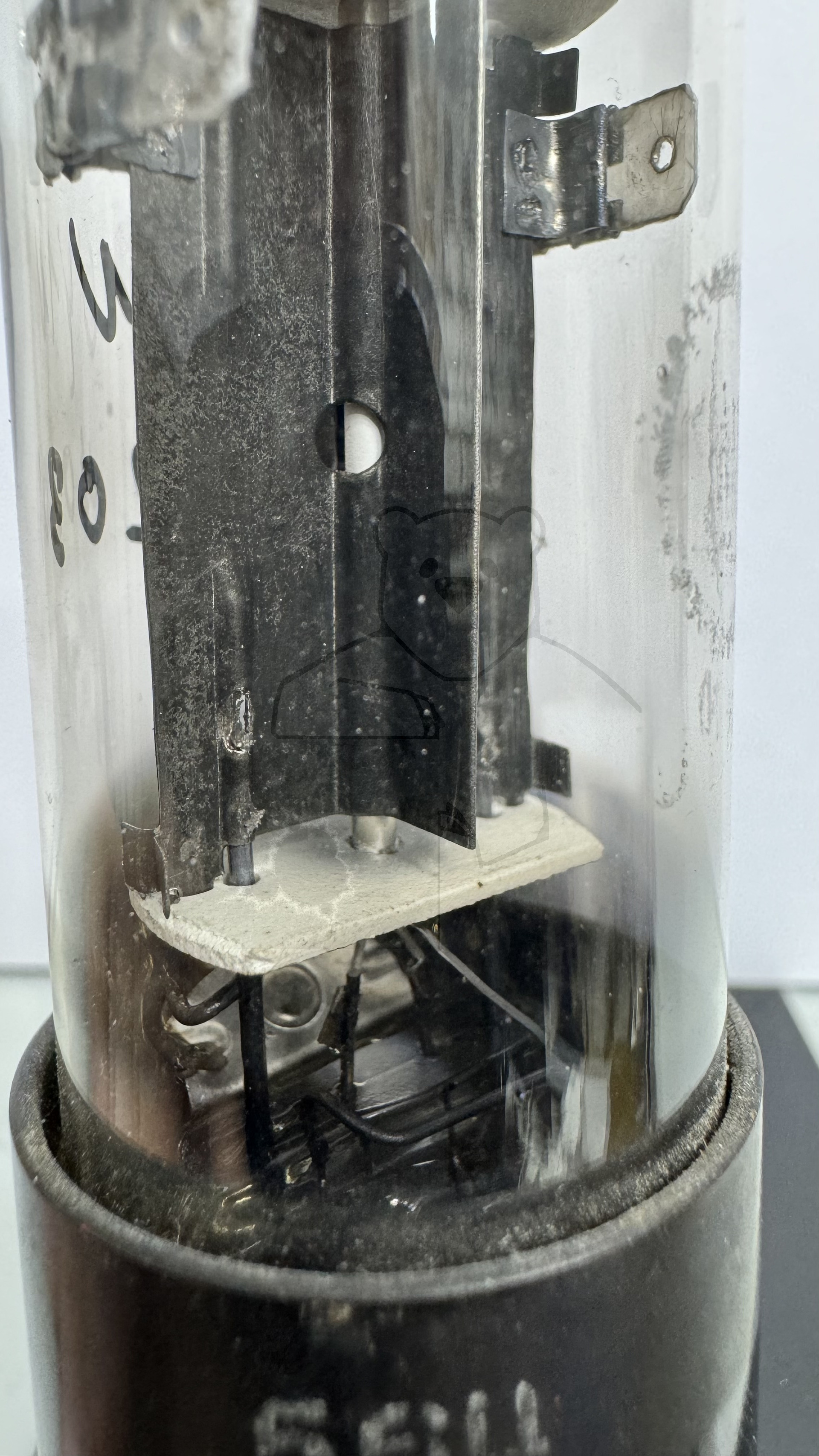

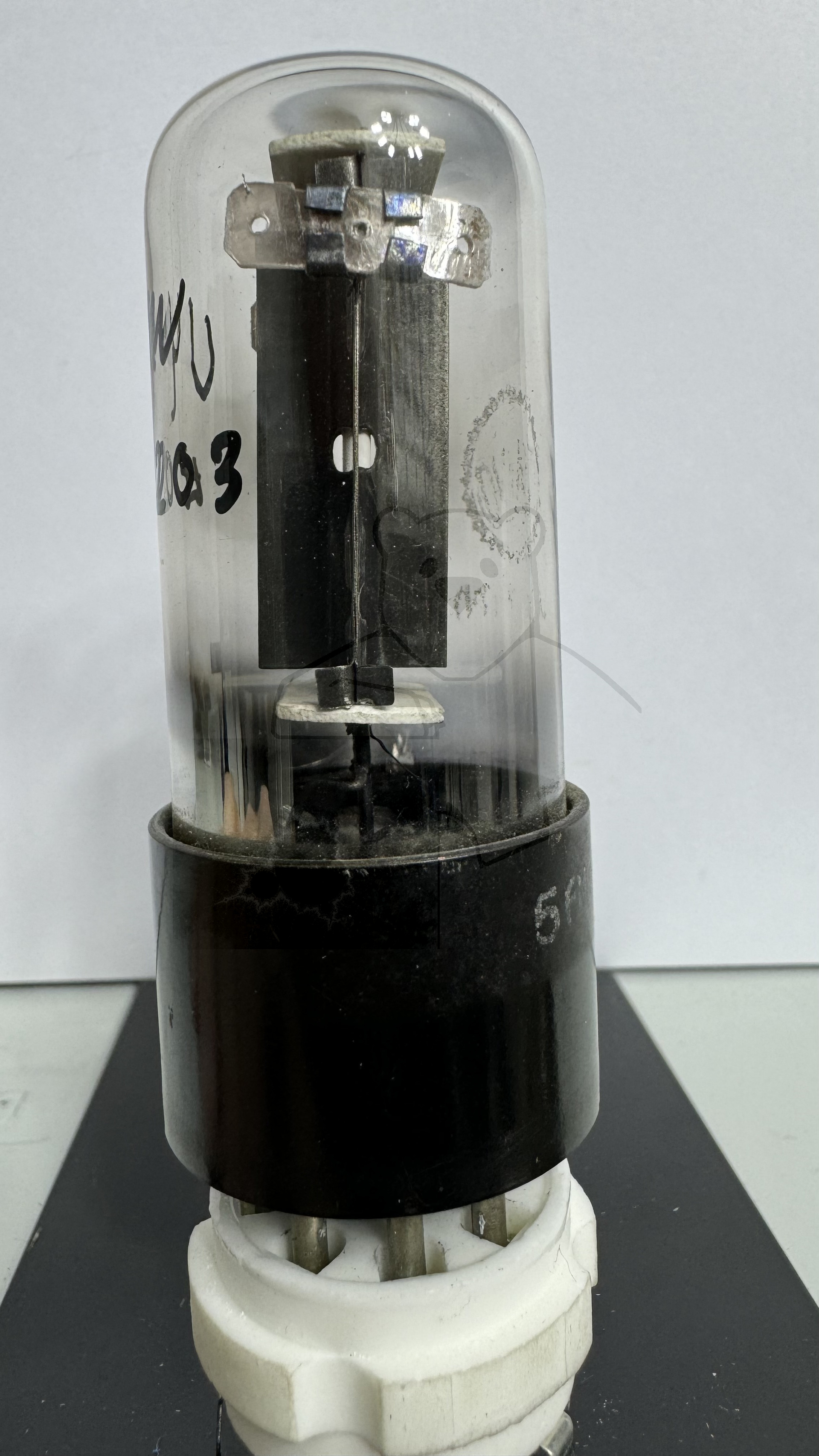

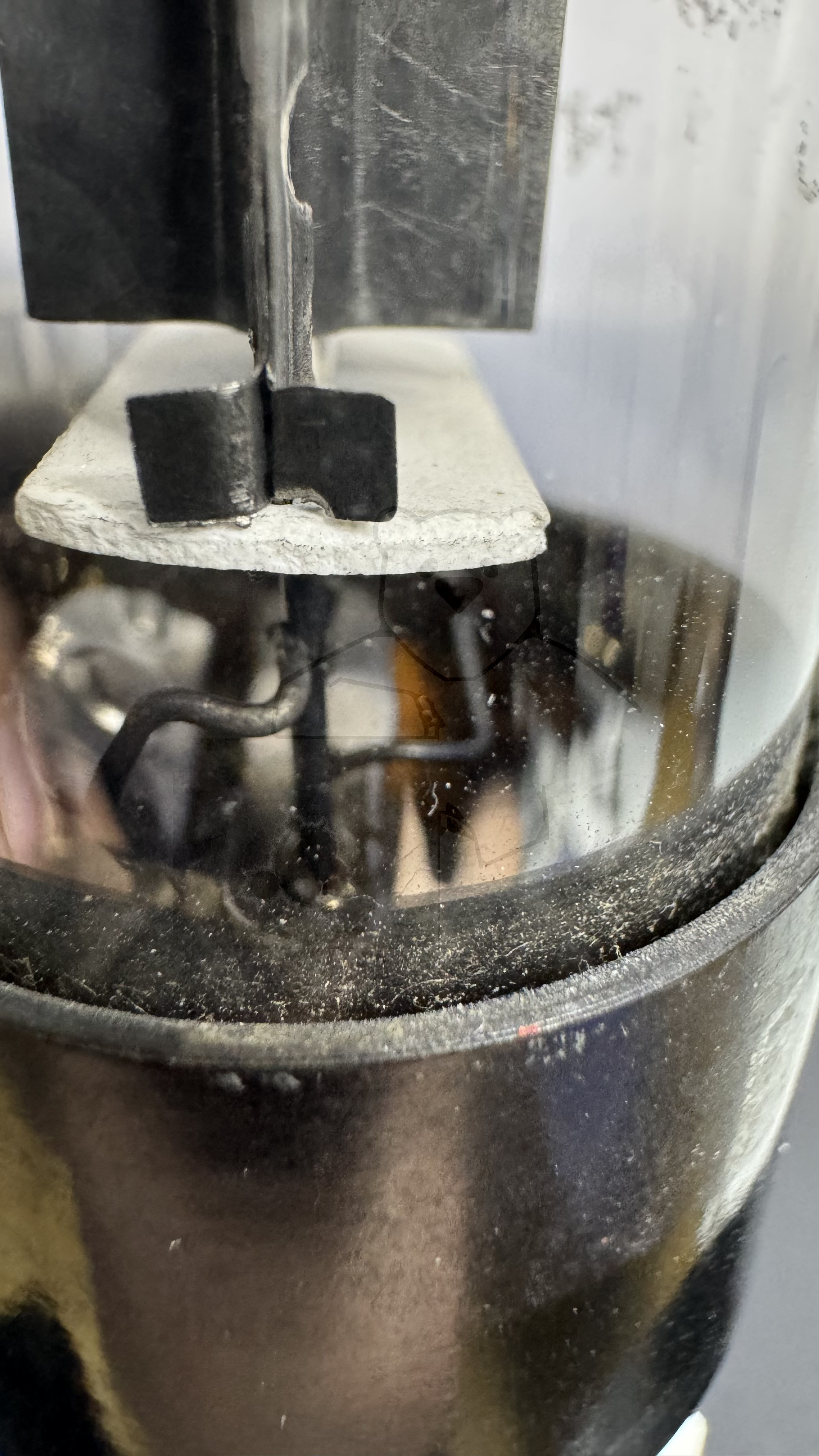

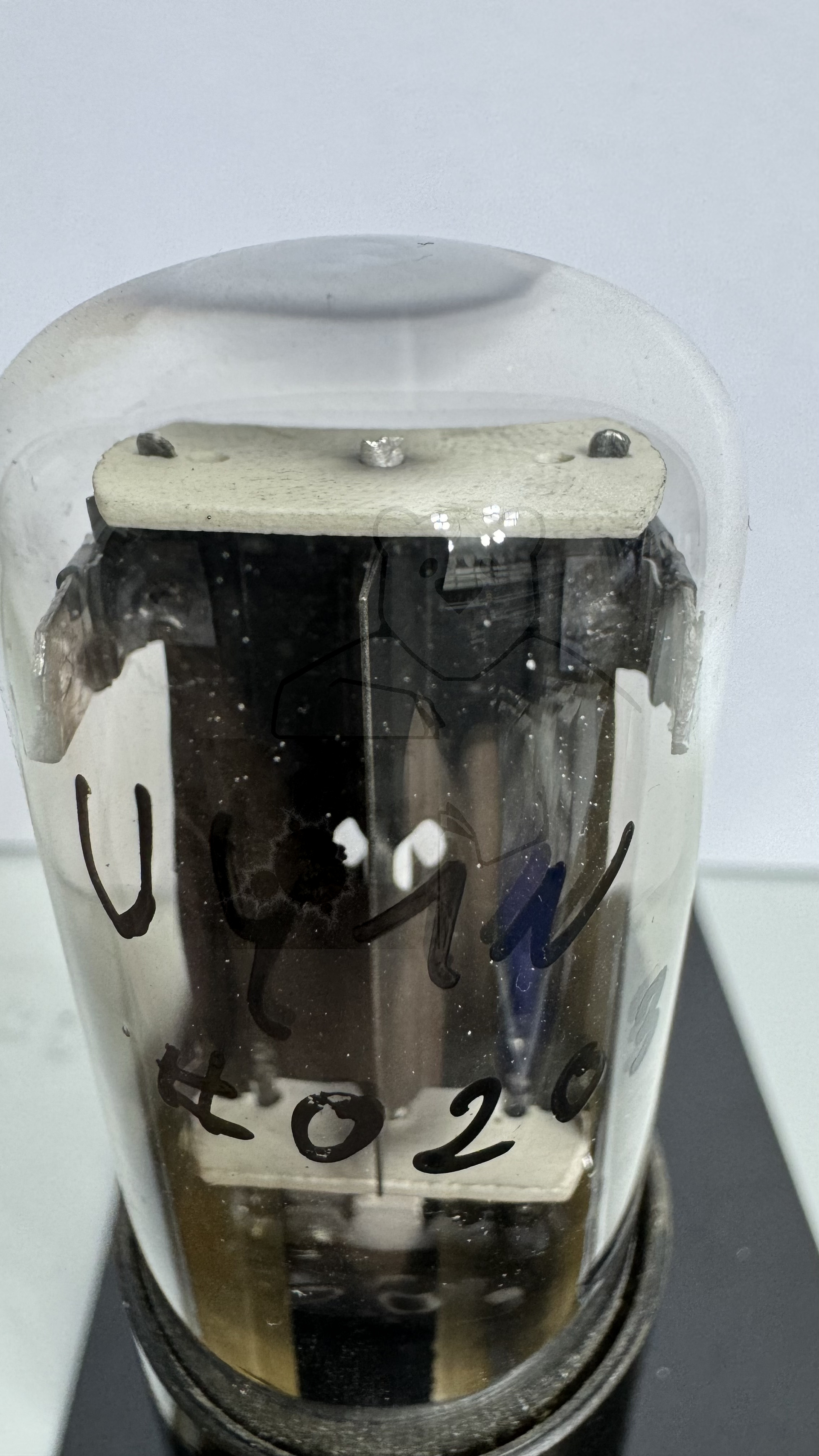

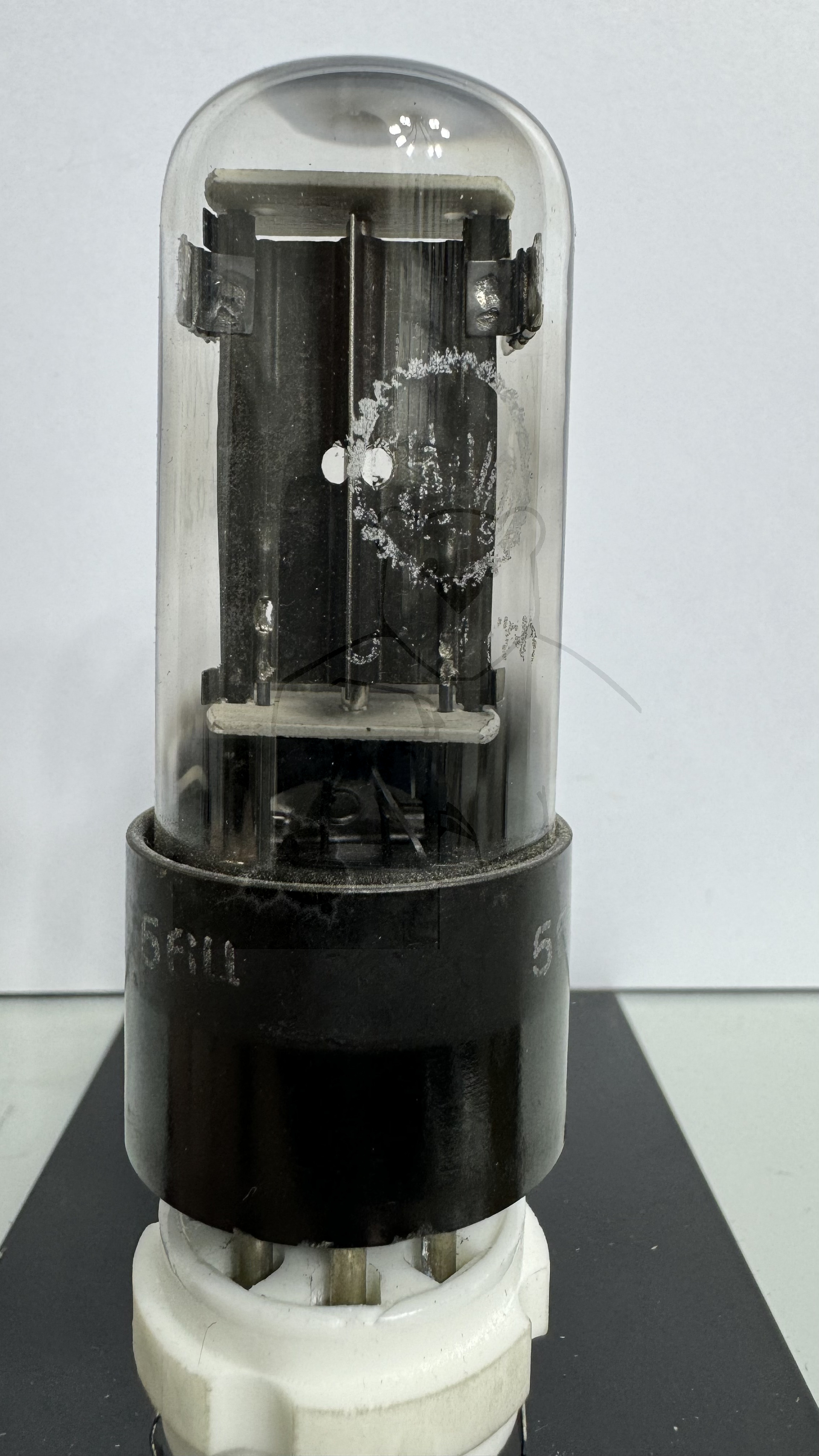

Daten und Bilder der Röhre: UY1N

🔎 Beschreibung der Röhre: UY1N

Name	UY1N
Vergleichsname
Heizspannung (Volt)	50
Heizstrom (Ampère)	0,1
Art der Heizung	Indirekt
Röhren mit Sockel	→ Informationen zum Sockel: Oktal, 8pol. → Liste aller Röhren mit: Oktal, 8pol.
Zusätzliche Informationen	Der Typ → UY1N ist elektrisch identisch mit der UY1, verfügt aber über einen Oktalsockel mit abweichender Beschaltung.
Letzte Änderung	06.01.2024 10:14:46

🔎 Beschreibung der Systeme für die Röhre: UY1N

	System 1
Kathode	7
Gitter 1
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	3
Anode 2
Leuchtschirm
Heizung	1, 8
Abschirmung
Funktion	→ Gleichrichter, Einweg, Hochvakuum

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

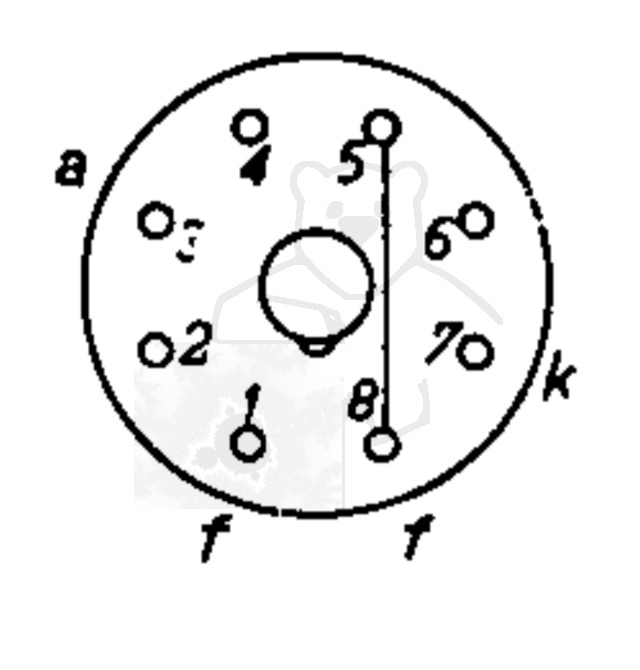

🔎 Sockelschaltung der UY1N

Bildquelle: Philips Datenblatt

🔎 Datenblätter zur Röhre: UY1N
Anwendung UY1 UY1N UY3 Valvo.pdf (56 kB)
Anwendung UY1 UY3.pdf (56 kB)
Anwendung UY1N Version 1.pdf (59 kB)
Anwendung UY1N Version 2 [www.tubedata.info].pdf (94 kB)
Datenblatt UY1N Philips.pdf (123 kB)
Datenblatt UY1N Tesla [www.tubedata.info].pdf (759 kB)
Datenblatt UY1NS Lamina [www.tubedata.info].pdf (292 kB)
Pruefkarte UY1 - Neuberger RPM370 Roehrenmessgeraet.pdf (209 kB)
Pruefkarte UY1 UY3 UY21 UY1N - Funke W19 Roehrenpruefer.pdf (164 kB)
