đ Beschreibung der Röhre: UF80
| Name | UF80 |
| Vergleichsname | 19BX6 |
| Heizspannung (Volt) | 19 |
| Heizstrom (AmpĂšre) | 0,1 |
| Art der Heizung | Indirekt |
| Röhren mit Sockel | â Informationen zum Sockel: Noval, 9pol. â Liste aller Röhren mit: Noval, 9pol. |
| ZusĂ€tzliche Informationen | Eine spezielle Variante der â UF80 ist die â F80U - Wer kann genauere Angaben machen? Im Internet wird ebenfalls spekuliert, das es sich um eine fehlerhafte Stempelung handelt. |
| Letzte Ănderung | 04.01.2025 19:29:52 |
đ Beschreibung der Systeme fĂŒr die Röhre: UF80
| System 1 | |
| Kathode | 1, 3 |
| Gitter 1 | 2 |
| Gitter 2 | 8 |
| Gitter 3 | 9 |
| Gitter 4 | |
| Gitter 5 | |
| Gitter 6 | |
| Gitter 7 | |
| Anode 1 | 7 |
| Anode 2 | |
| Leuchtschirm | |
| Heizung | 4, 5 |
| Abschirmung | 6 |
| Funktion | â Hochfrequenzverstaerker, Pentode |
Hinweis: Beachten Sie bitte das bei der Benennung und ZÀhlreihenfolge der Stifte, in der Literatur oder DatenblÀtter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

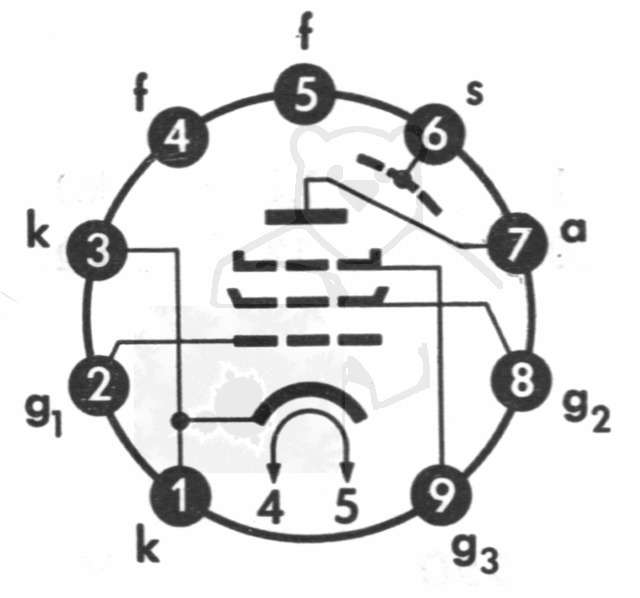

đ Sockelschaltung der UF80
Bildquelle: Telefunken Datenblatt
đ DatenblĂ€tter zur Röhre: UF80
Datenblatt UF80 Philips [www.tubedata.info].pdf (68 kB)
Datenblatt UF80 Telefunken Handbuch der Rundfunk Roehren Band 3.pdf (6265 kB)
Datenblatt UF80 Telefunken.pdf (420 kB)
Pruefkarte UF80 - Funke W19 Roehrenpruefer.pdf (153 kB)
Pruefkarte UF80 - Neuberger RPM370 Roehrenmessgeraet.pdf (191 kB)Hinweis:Alle DatenblĂ€tter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte RĂŒcksprache đš Probleme mit einem Datenblatt klĂ€ren
đ Bilder der Röhre: UF80

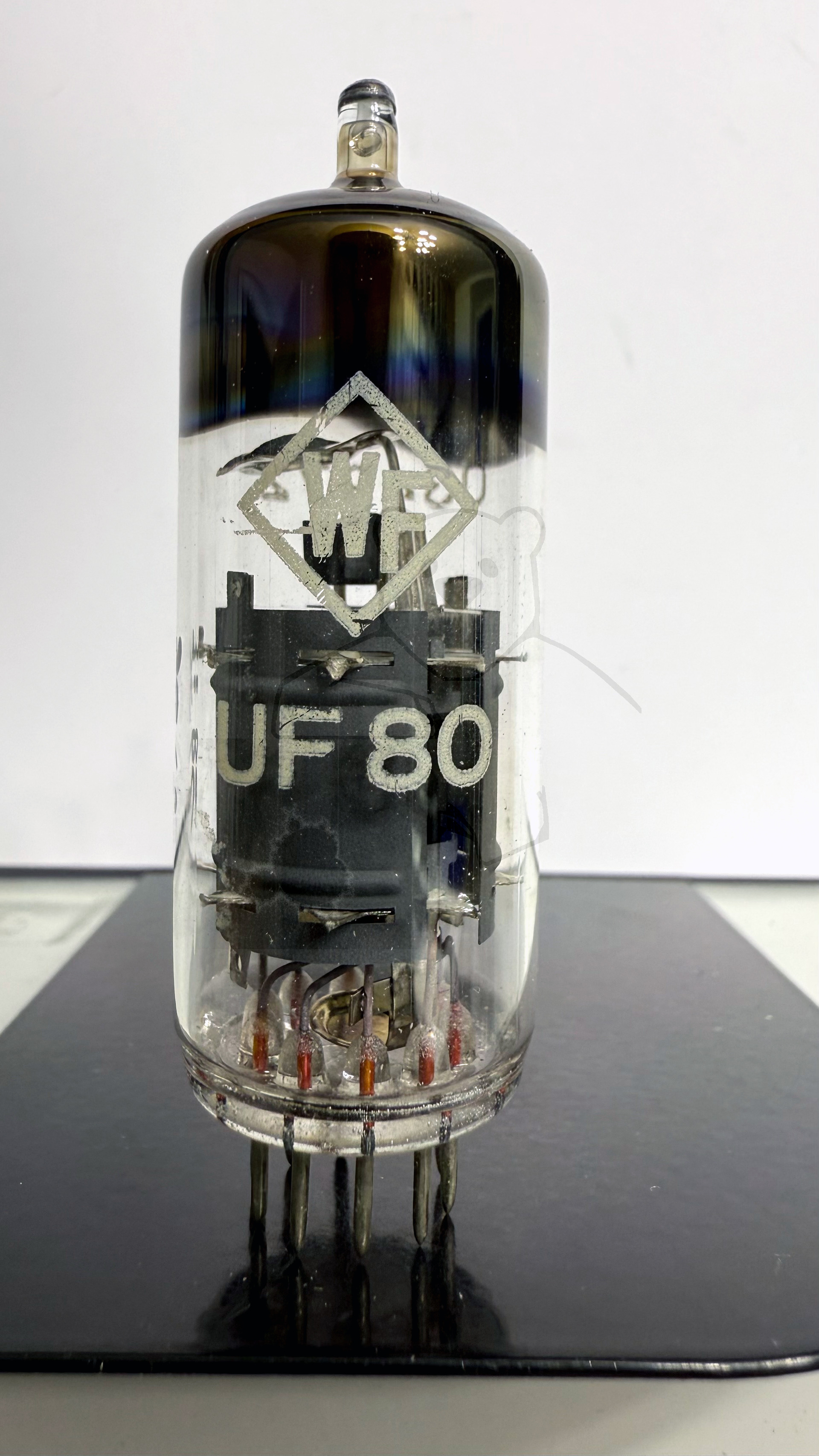

Röhre UF80 #3562 Bild 1

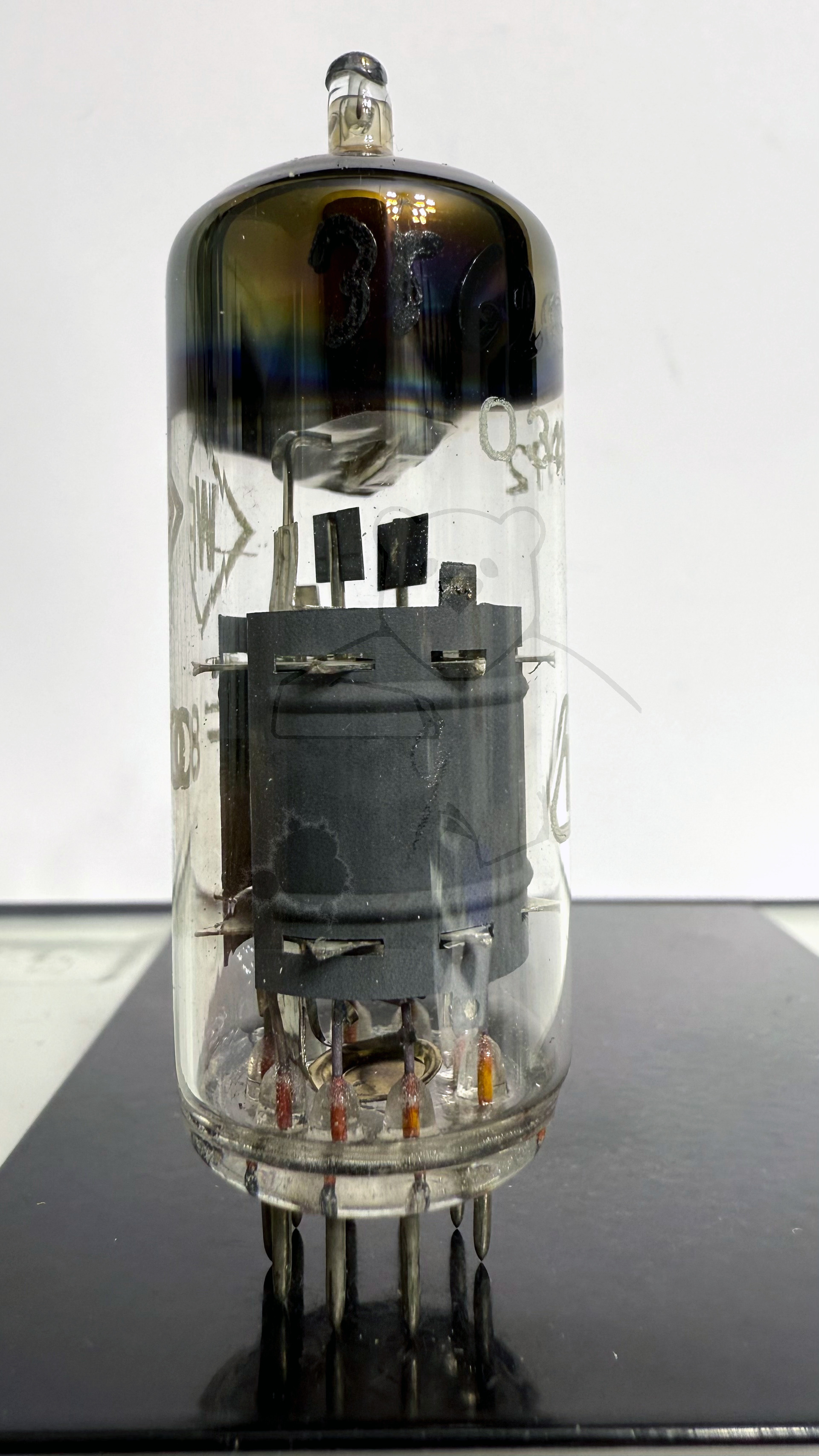

Röhre UF80 #3562 Bild 2

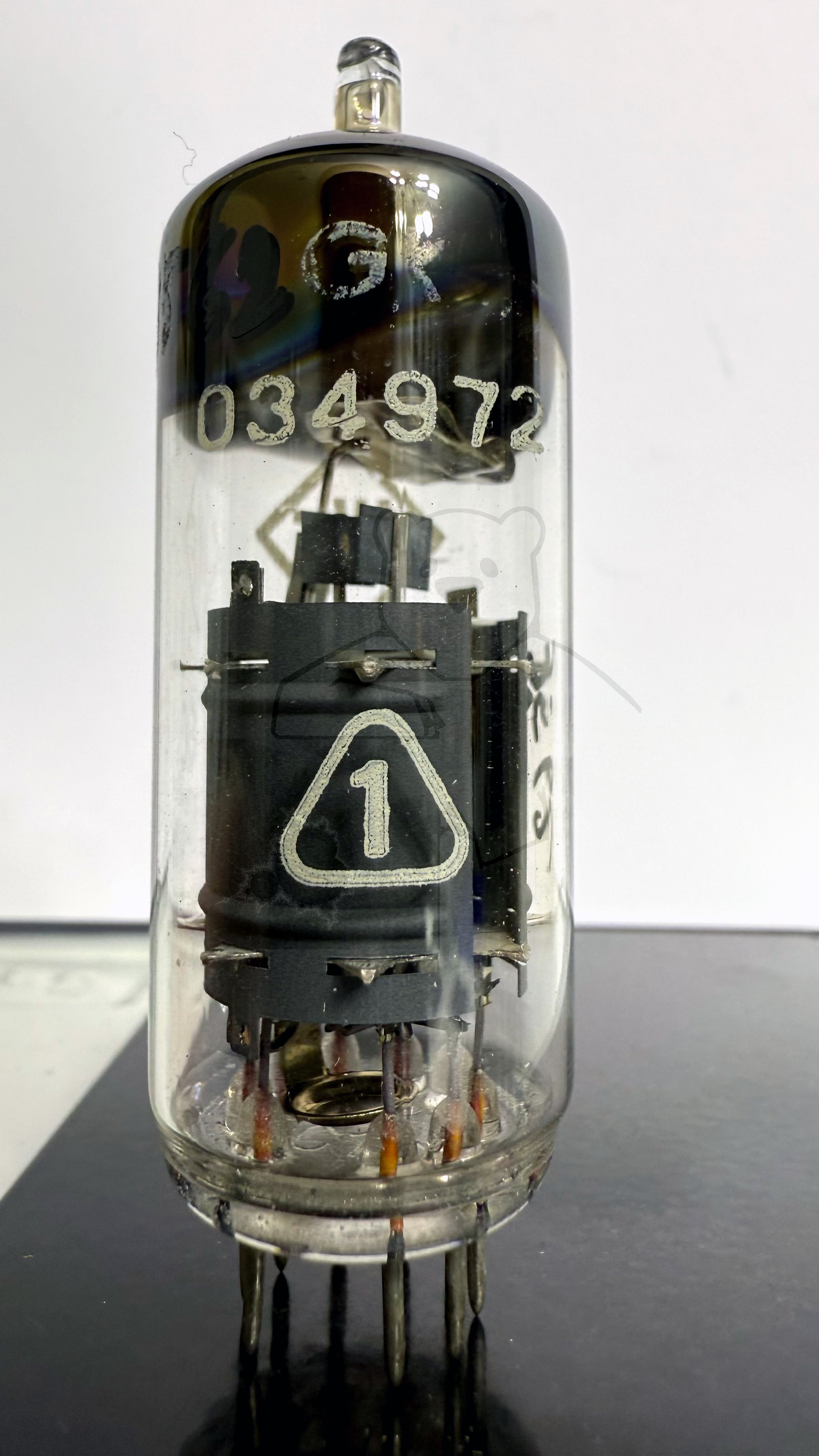

Röhre UF80 #3562 Bild 3

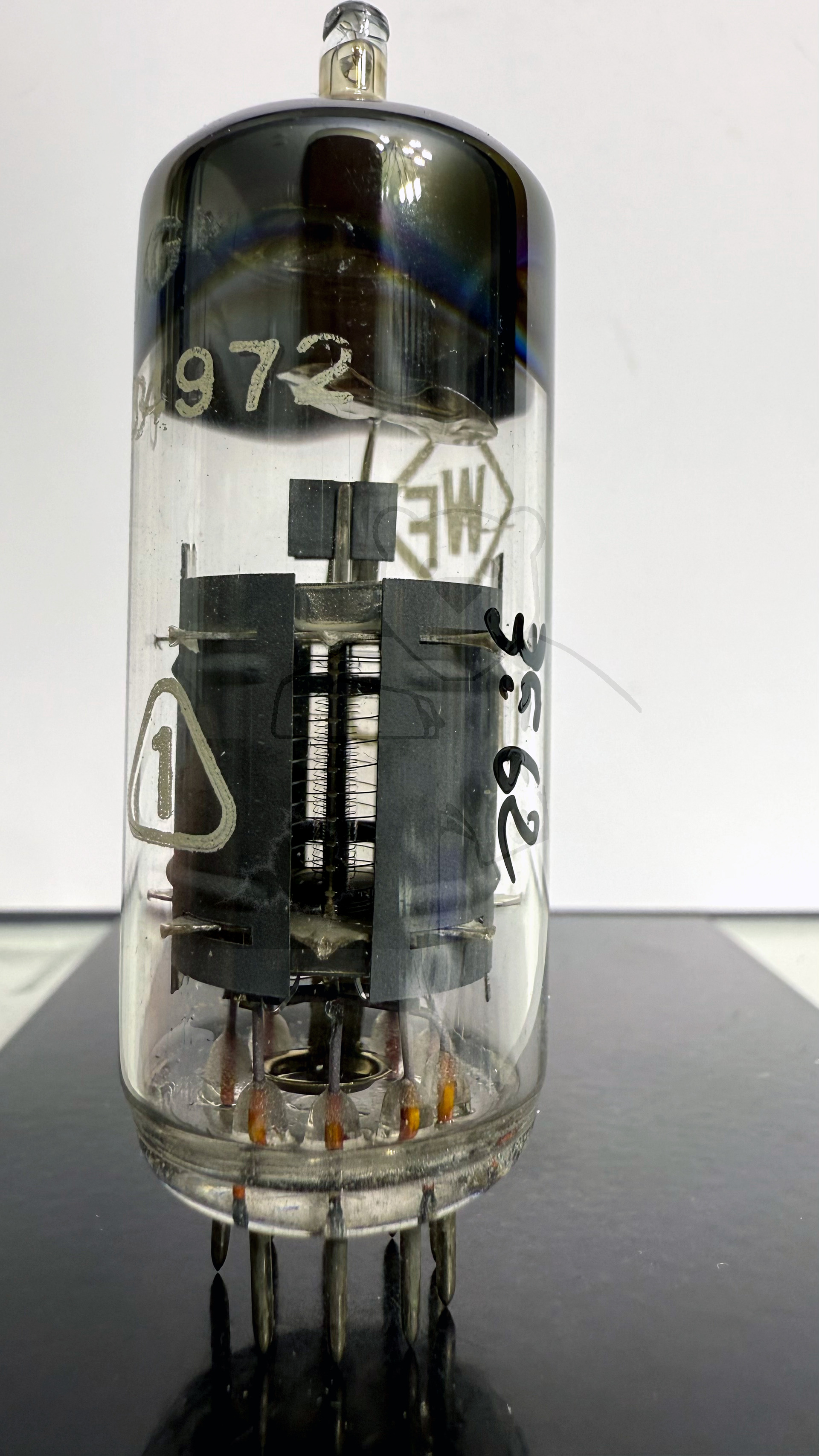

Röhre UF80 #3562 Bild 4

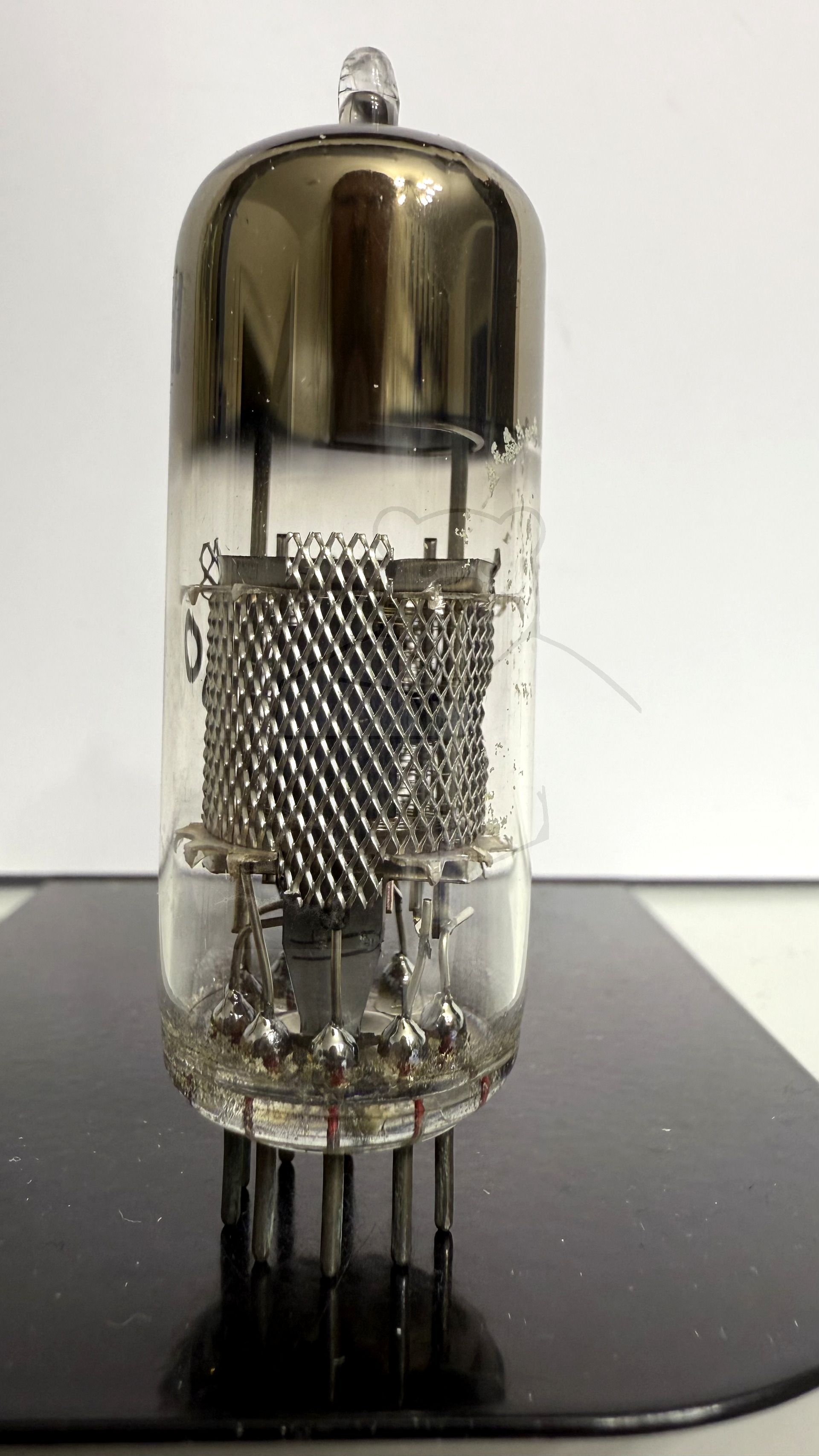

Röhre UF80 #1381 Bild 1
đ Alle Röhren vom Typ UF80 in der Sammlung
- â UF80 Inventar: 01381 Hersteller: â Valvo
- â UF80 Inventar: 03562 Hersteller: â WF
