đ Beschreibung der Röhre: UCF11
| Name | UCF11 |
| Vergleichsname | |
| Heizspannung (Volt) | ? |
| Heizstrom (AmpĂšre) | ? |
| Art der Heizung | Indirekt |
| Röhren mit Sockel | â Informationen zum Sockel: Stahlroehre, 8pol. â Liste aller Röhren mit: Stahlroehre, 8pol. |
| ZusĂ€tzliche Informationen | Die ECF11 und â UCF11 wurden nie in Serie produziert. |
| Letzte Ănderung | 11.06.2018 19:57:05 |
đ Beschreibung der Systeme fĂŒr die Röhre: UCF11
| System 1 | System 2 | |
| Kathode | 8 | 8 |
| Gitter 1 | 7 | 4 |
| Gitter 2 | 6 | |
| Gitter 3 | 8 | |
| Gitter 4 | ||
| Gitter 5 | ||
| Gitter 6 | ||
| Gitter 7 | ||
| Anode 1 | 1 | 5 |
| Anode 2 | ||
| Leuchtschirm | ||
| Heizung | 2, 3 | 2, 3 |
| Abschirmung | 8 | 8 |
| Funktion | â Hochfrequenzverstaerker, Pentode |
â Hochfrequenzverstaerker, Triode |
Hinweis: Beachten Sie bitte das bei der Benennung und ZÀhlreihenfolge der Stifte, in der Literatur oder DatenblÀtter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.
đ Sockelschaltung der UCF11
Bildquelle: Philips Datenblatt
đ Bilder der Röhre: UCF11
Röhre UCF11 #6645 Bild 1
Röhre UCF11 #6645 Bild 2

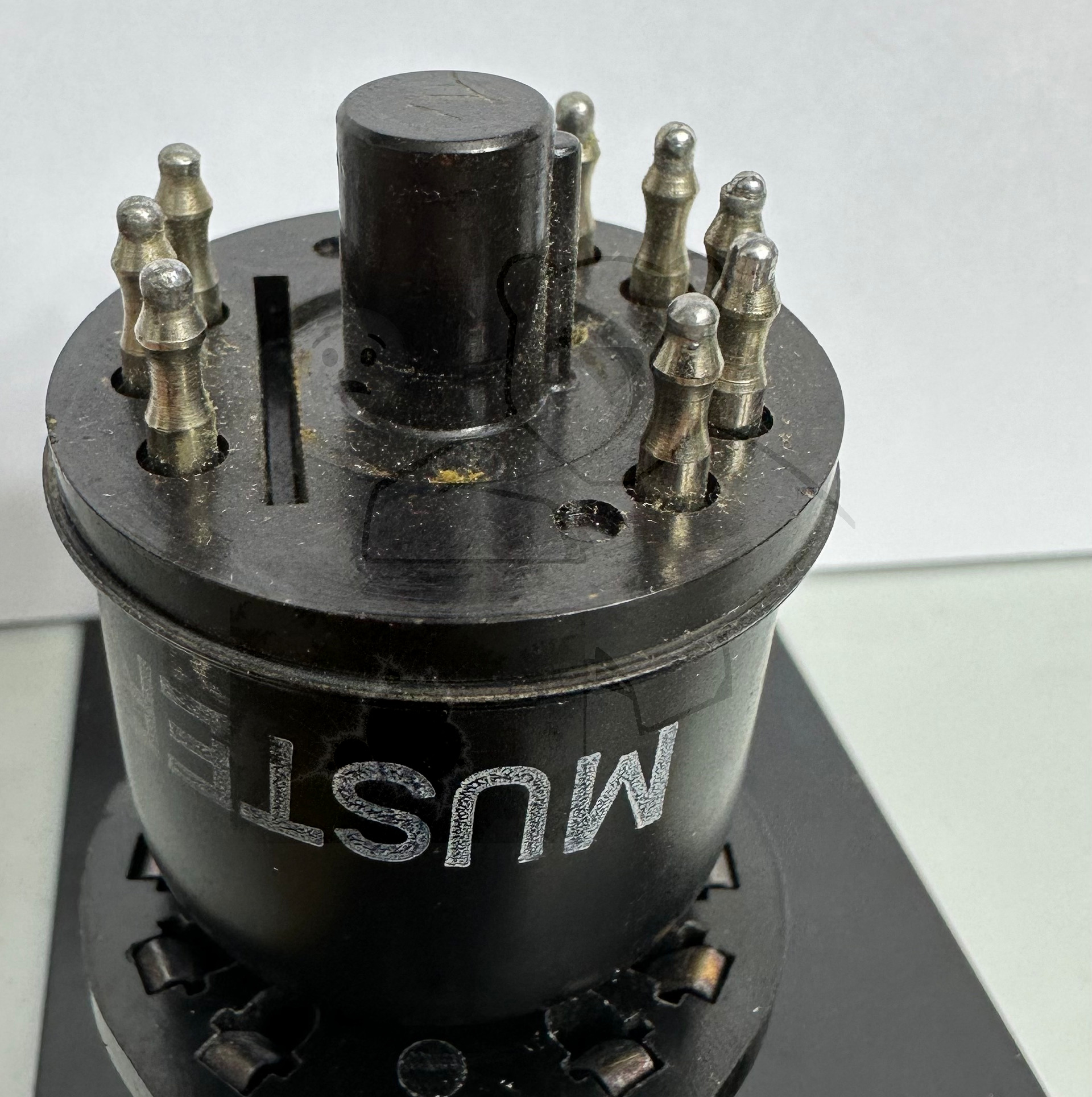

Röhre UCF11 #6645 Bild 3
