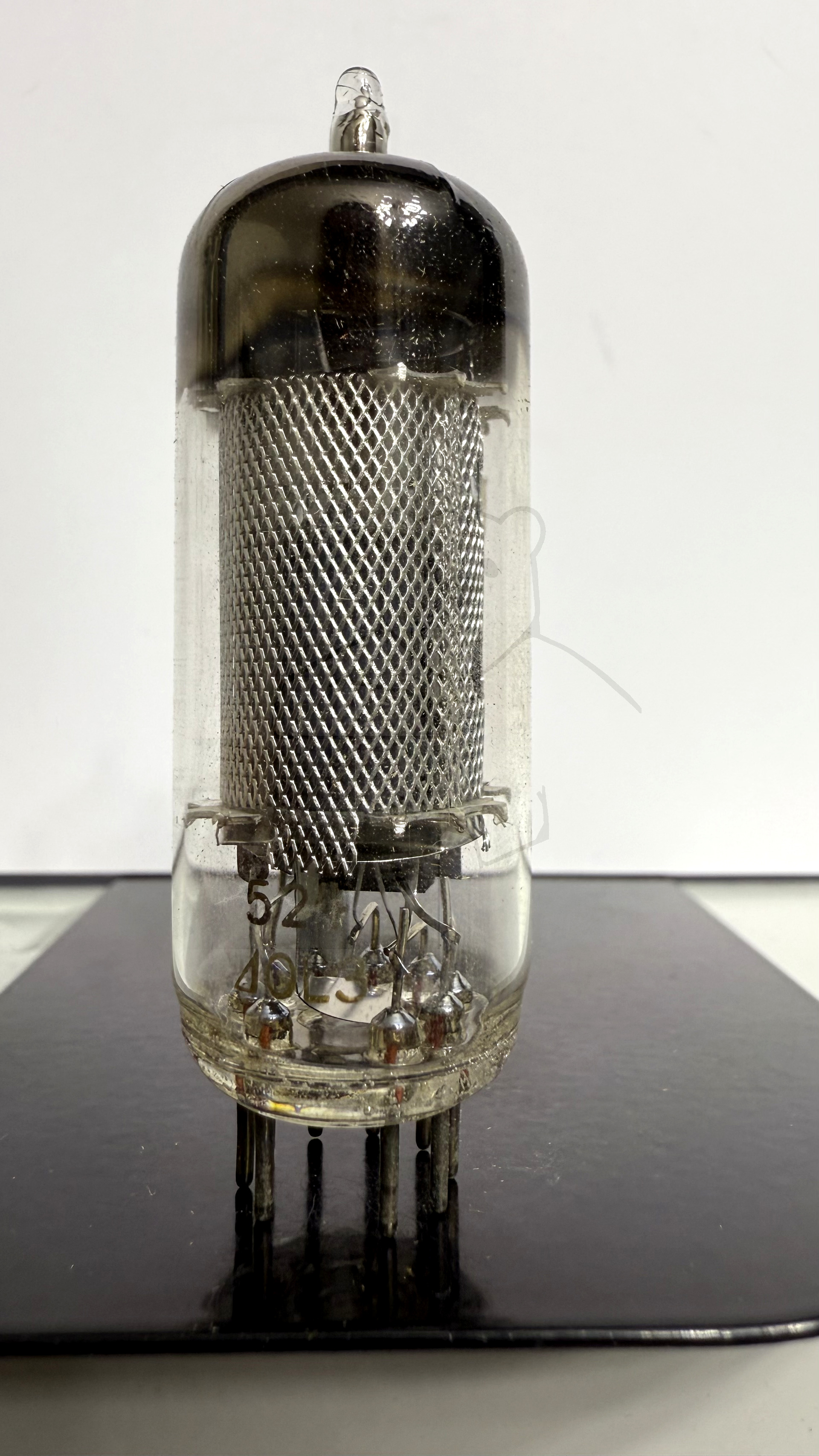

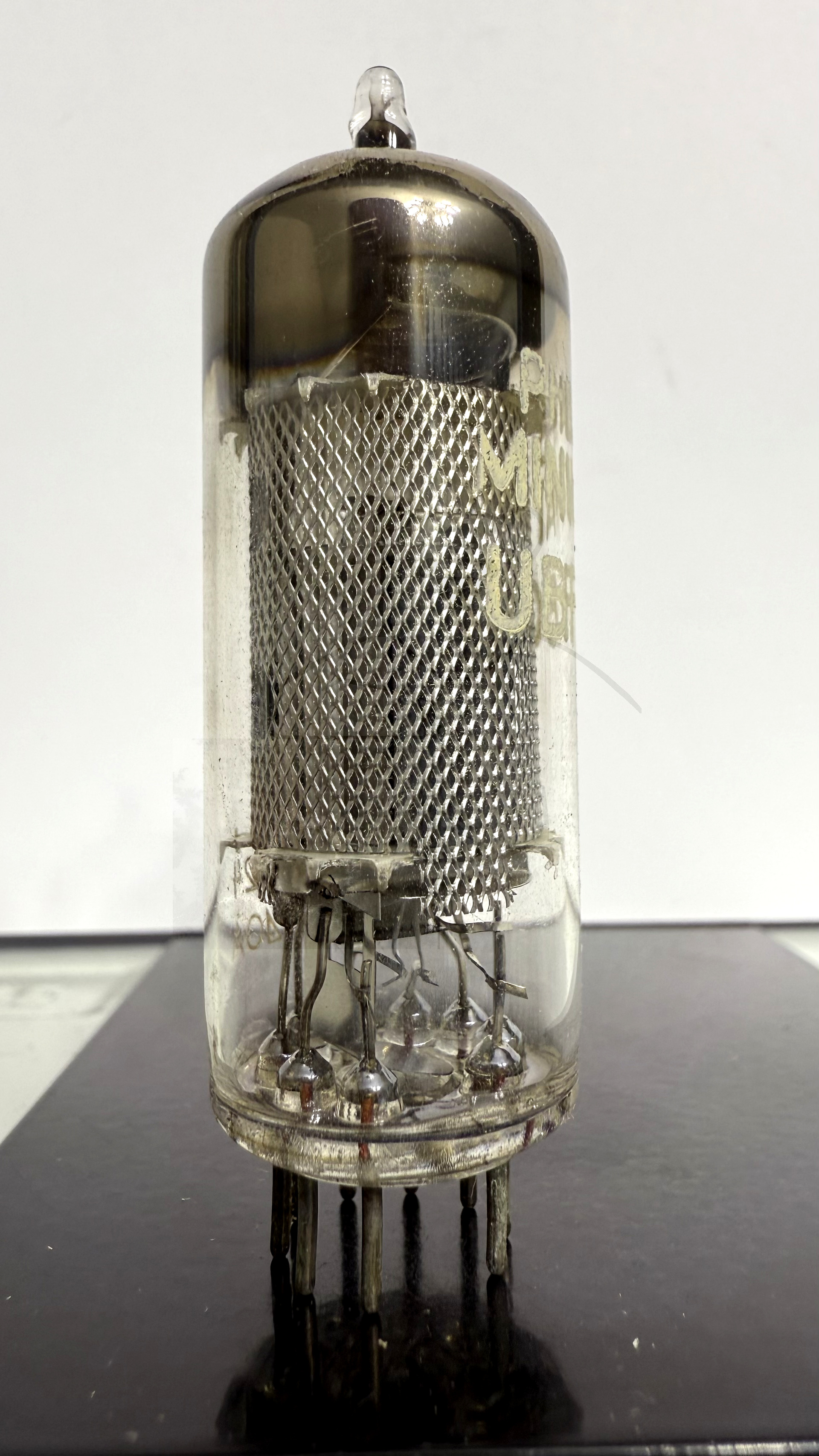

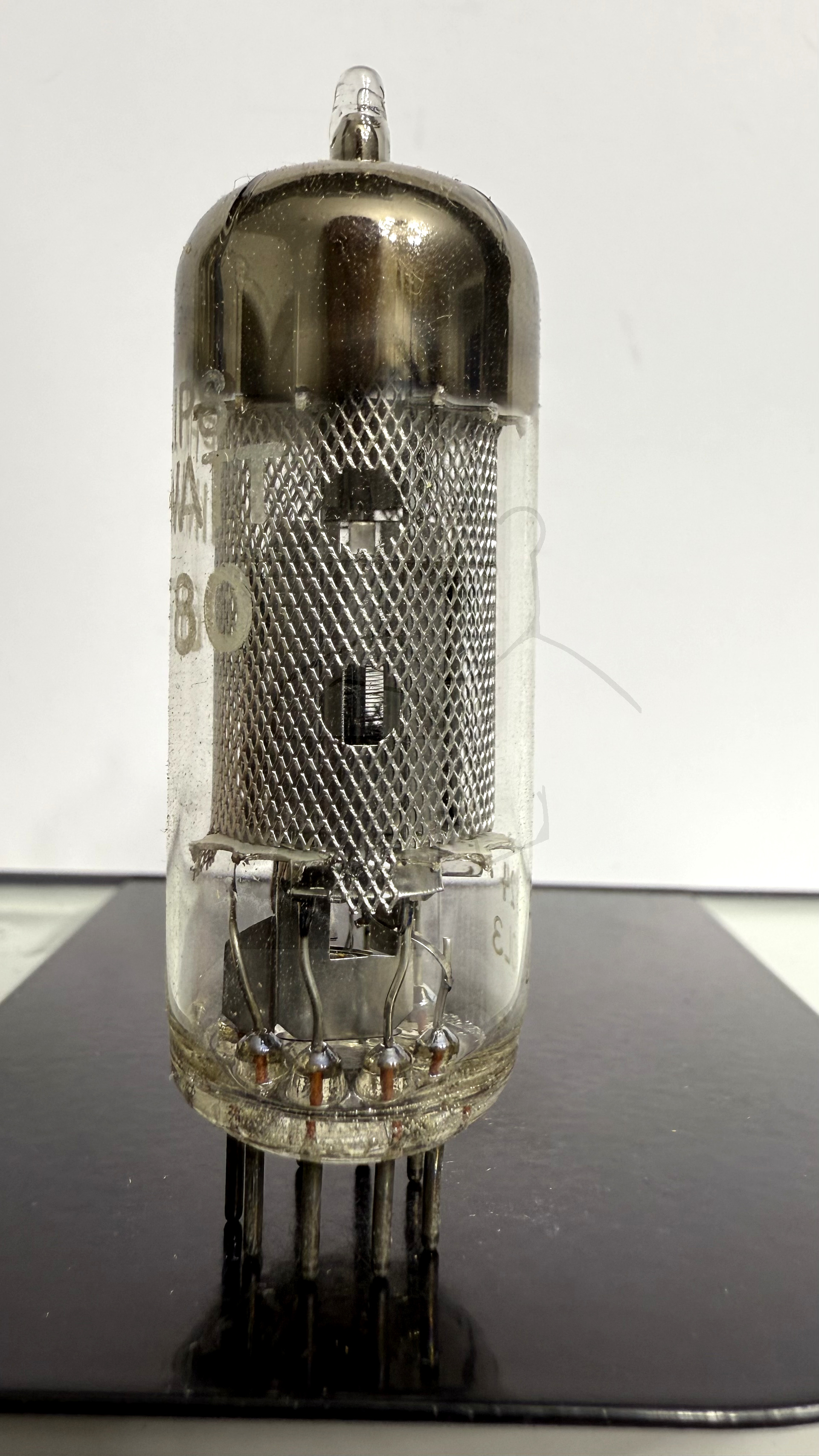

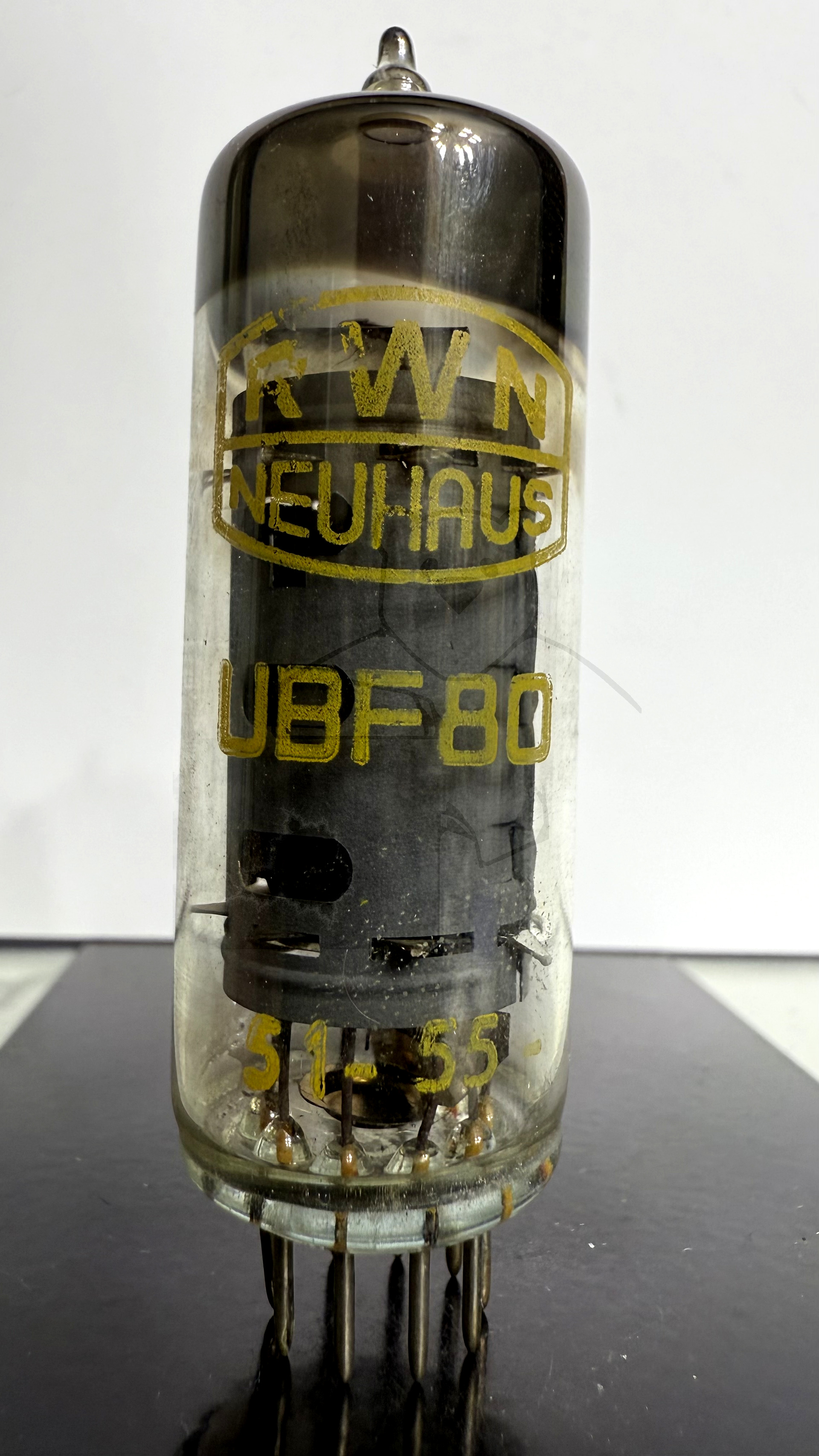

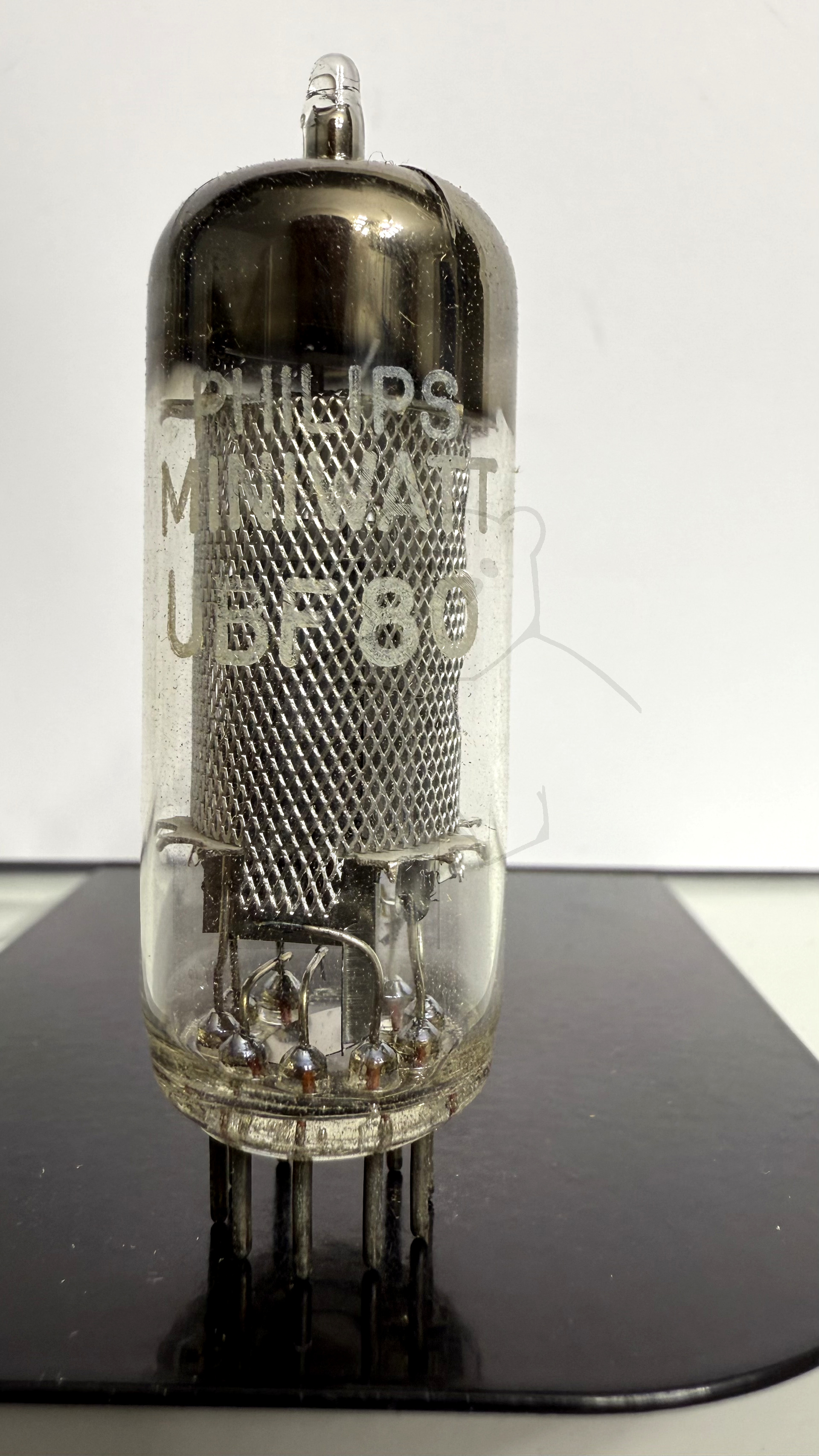

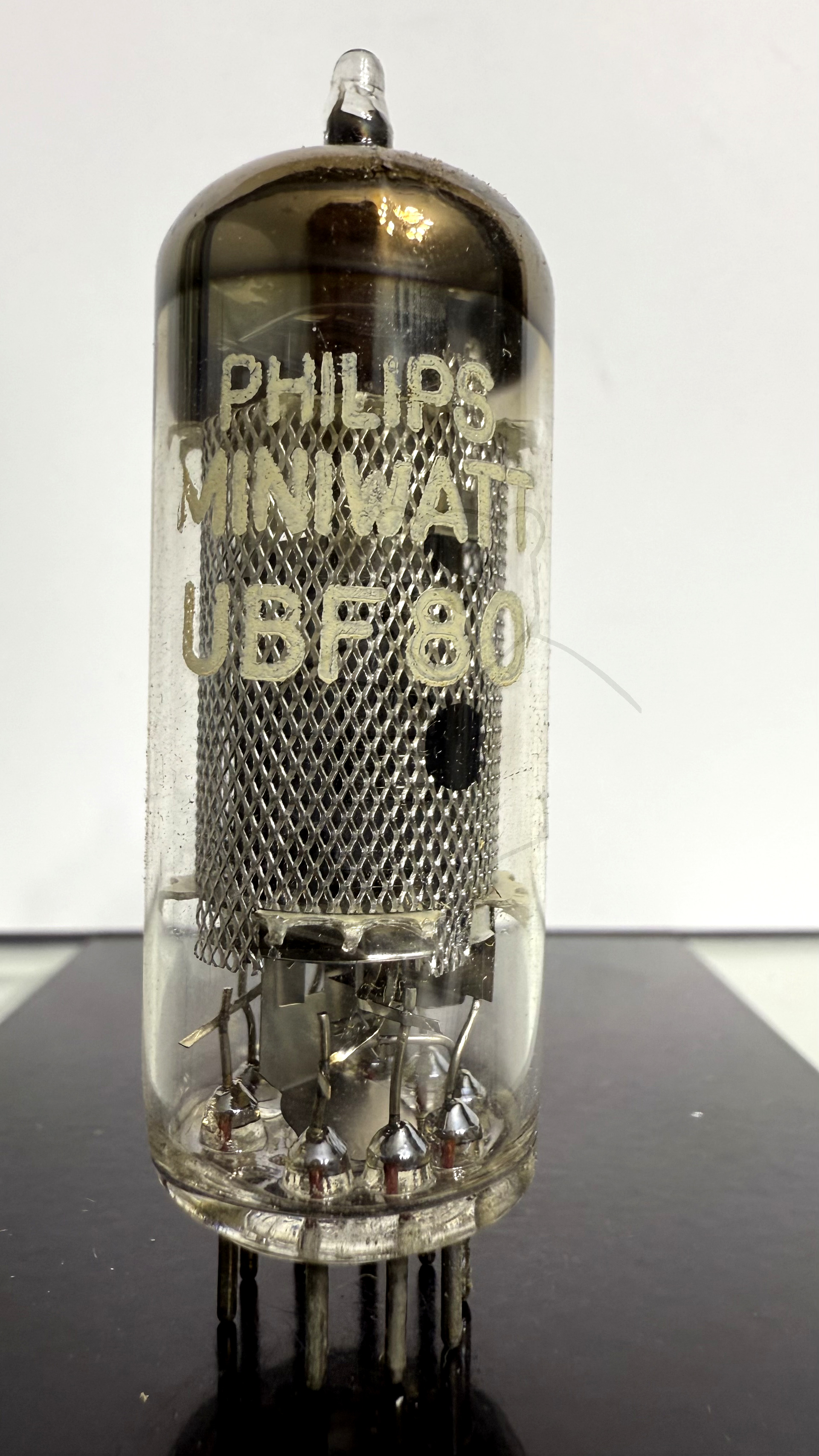

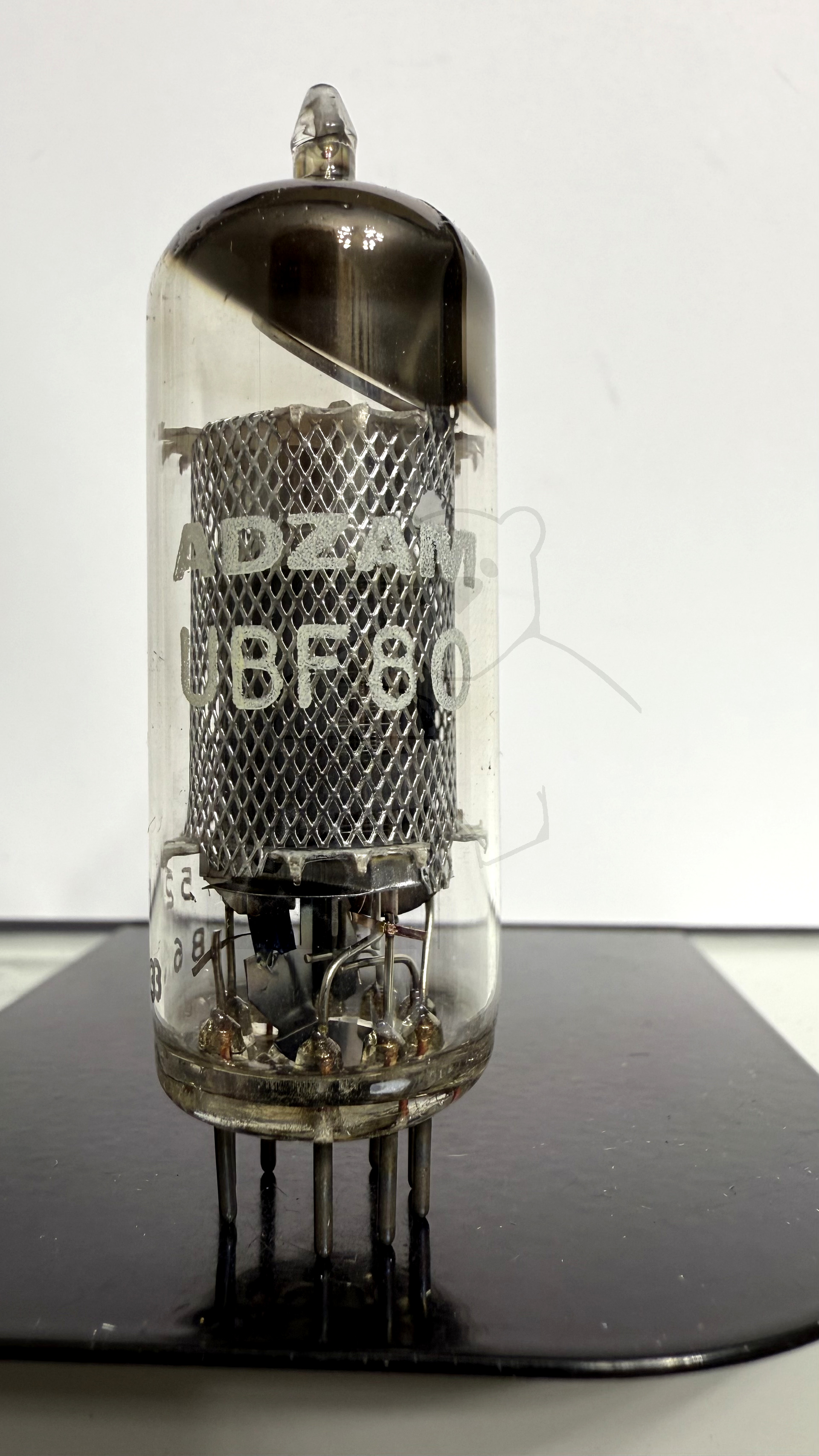

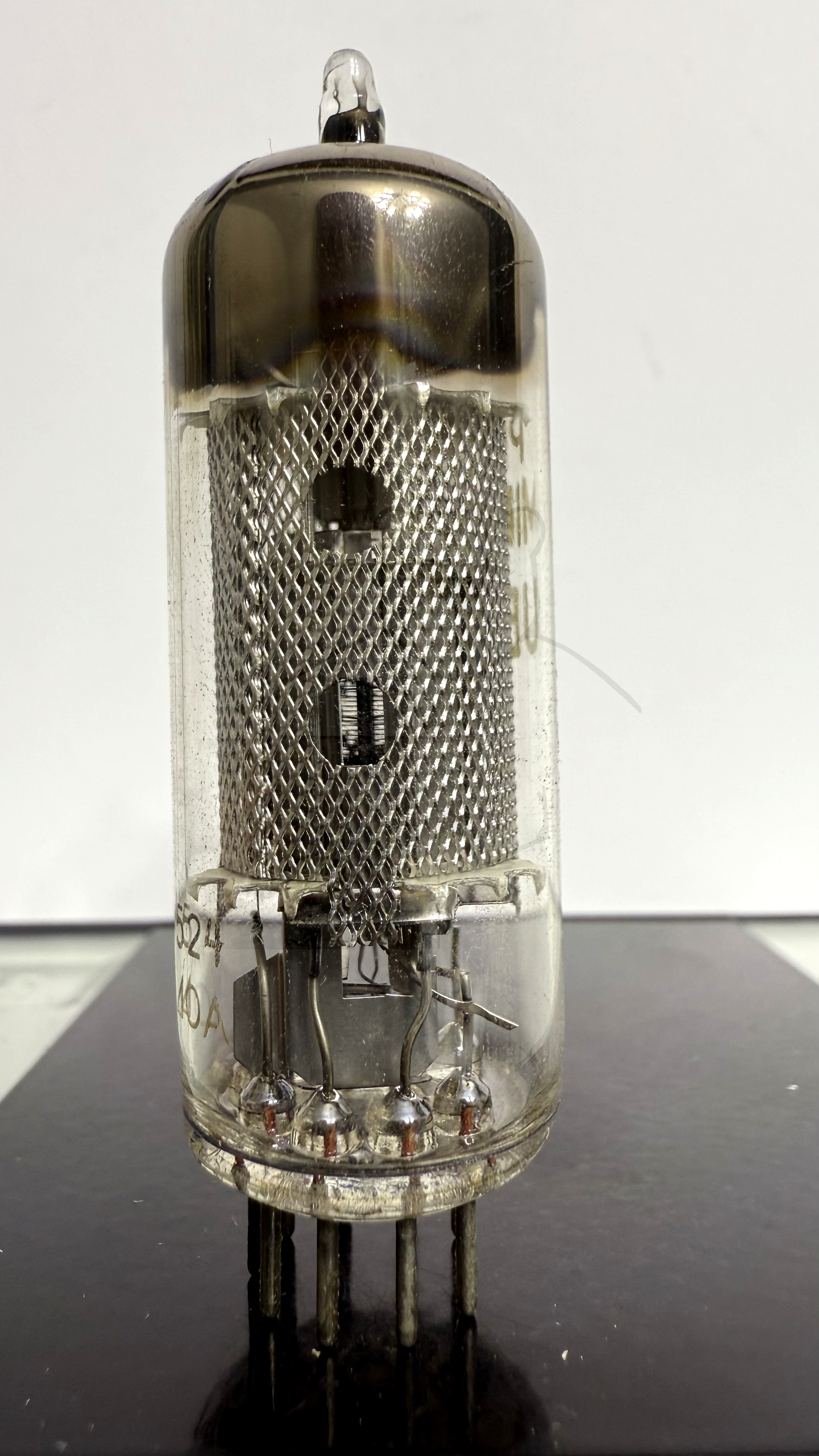

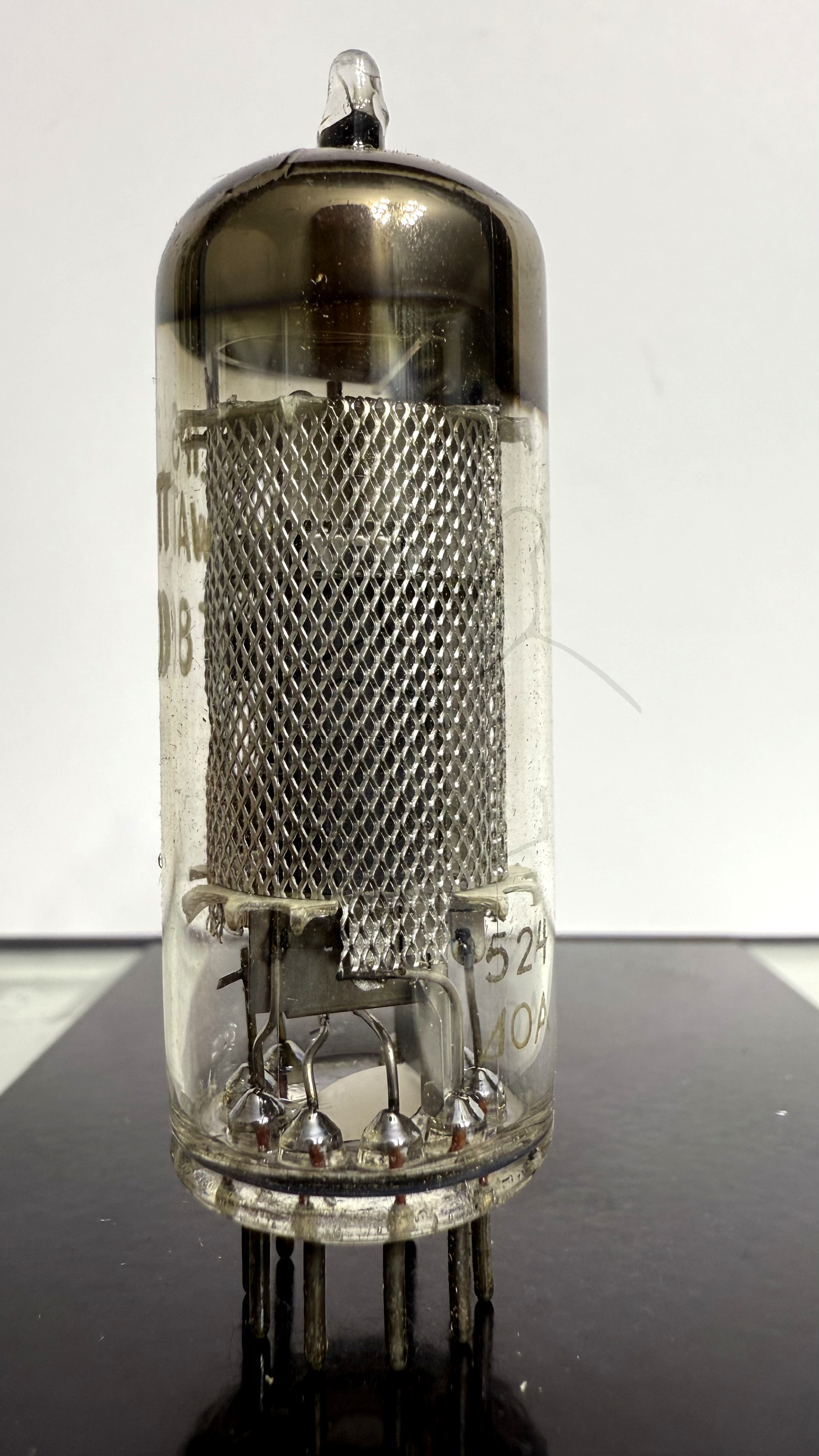

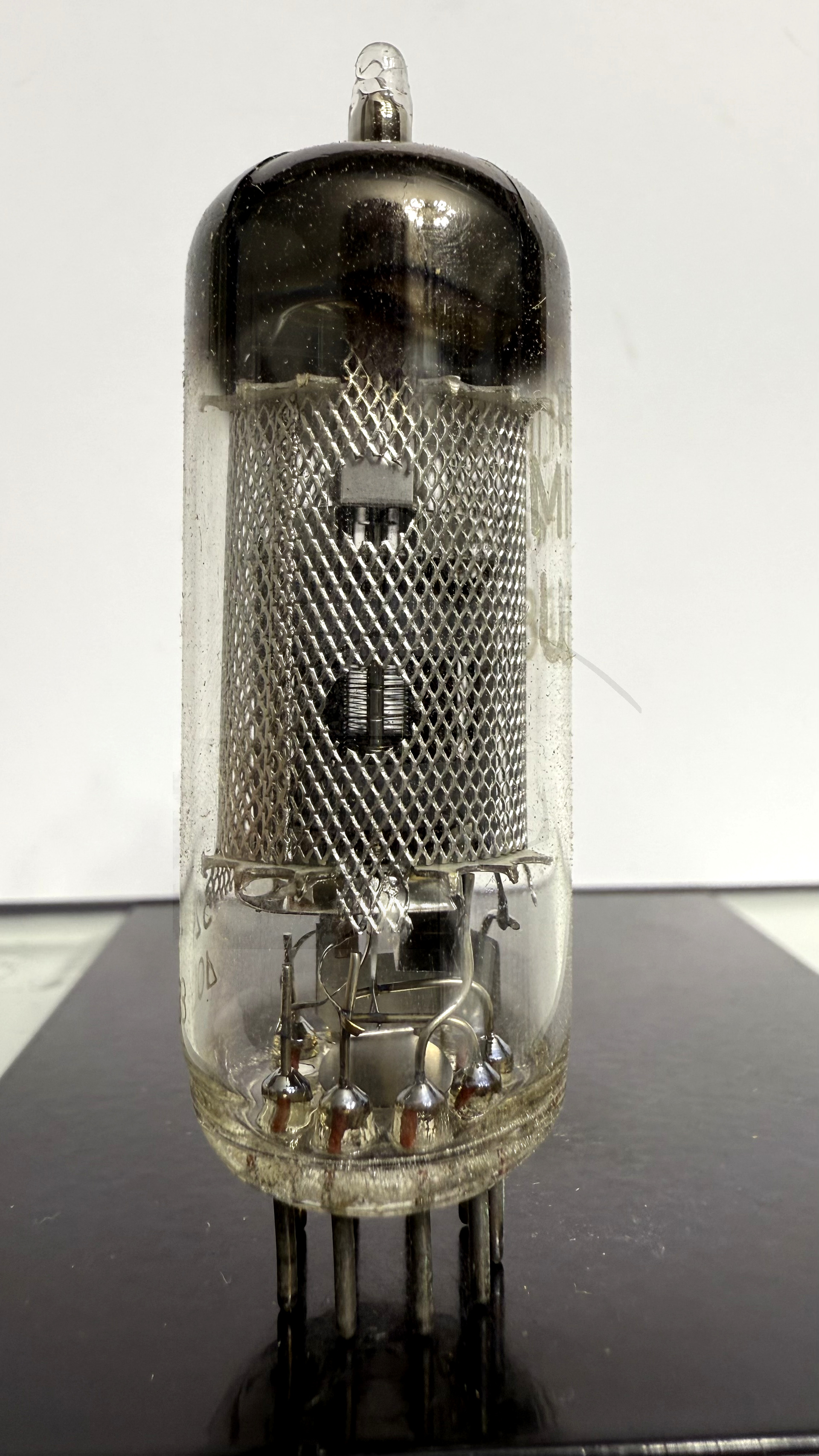

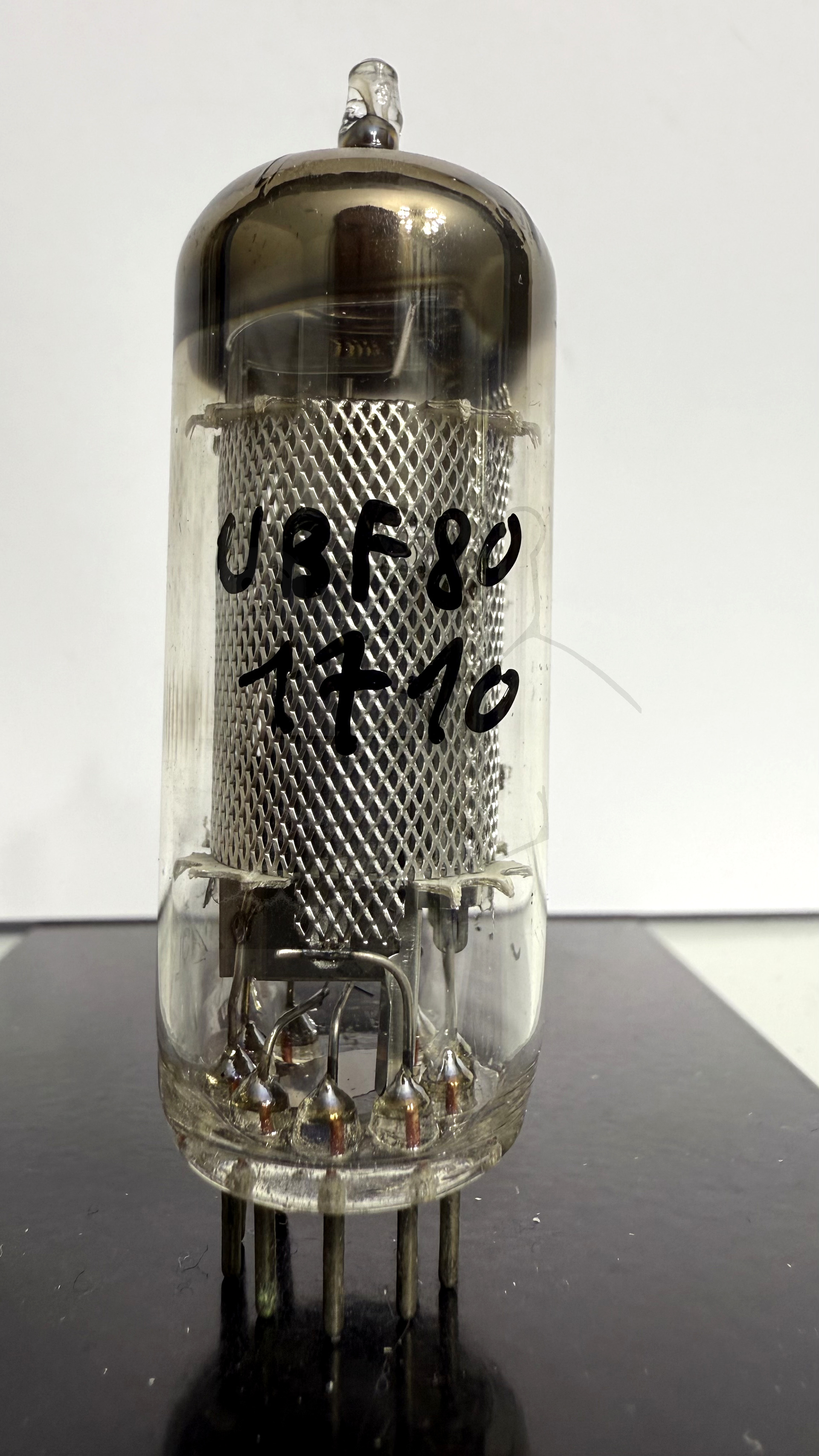

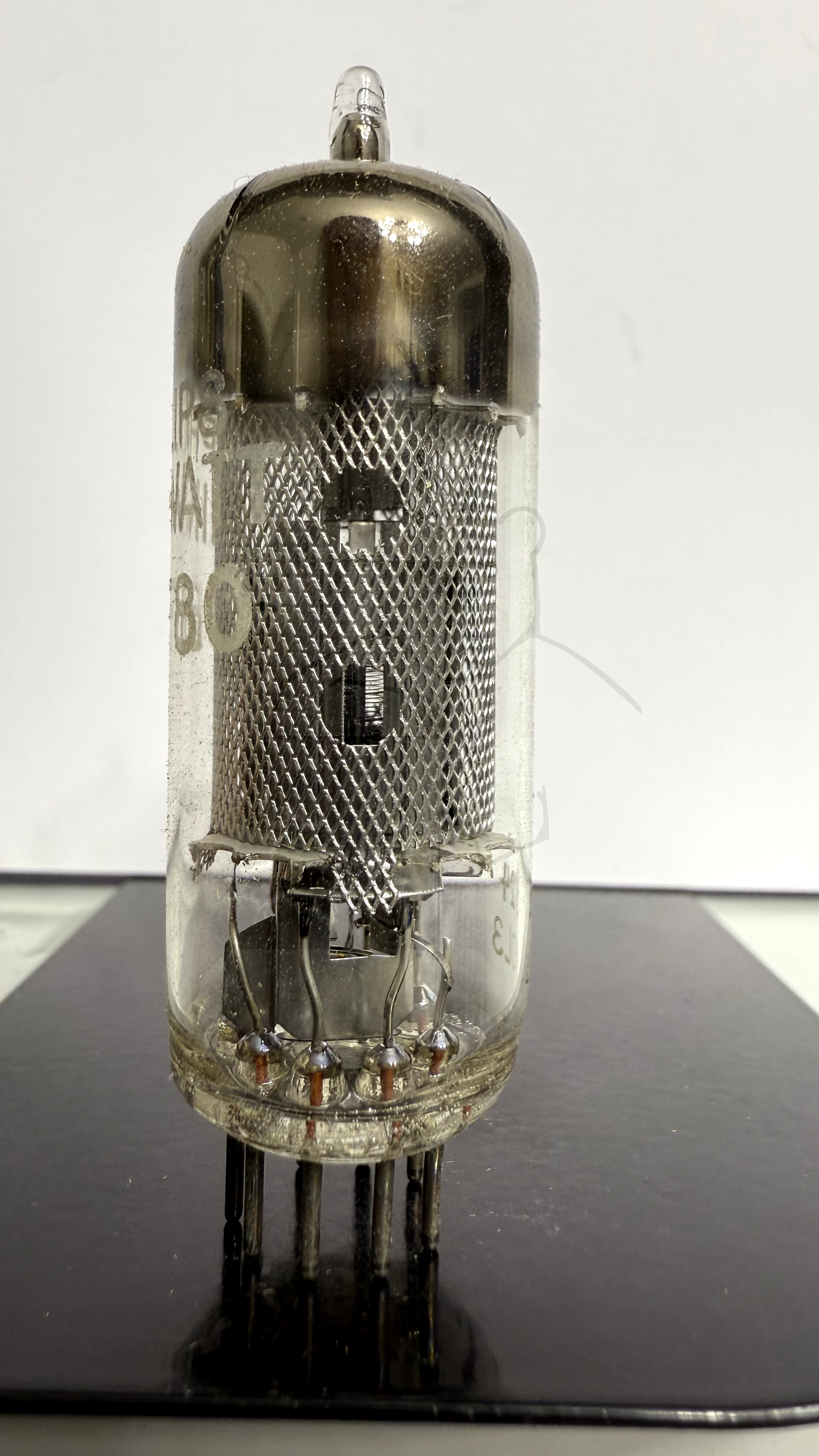

Daten und Bilder der Röhre: UBF80

🔎 Beschreibung der Röhre: UBF80

Name	UBF80
Vergleichsname	17C8
Heizspannung (Volt)	17
Heizstrom (Ampère)	0,1
Art der Heizung	Indirekt
Röhren mit Sockel	→ Informationen zum Sockel: Noval, 9pol. → Liste aller Röhren mit: Noval, 9pol.
Zusätzliche Informationen
Letzte Änderung	18.03.2016 19:57:10

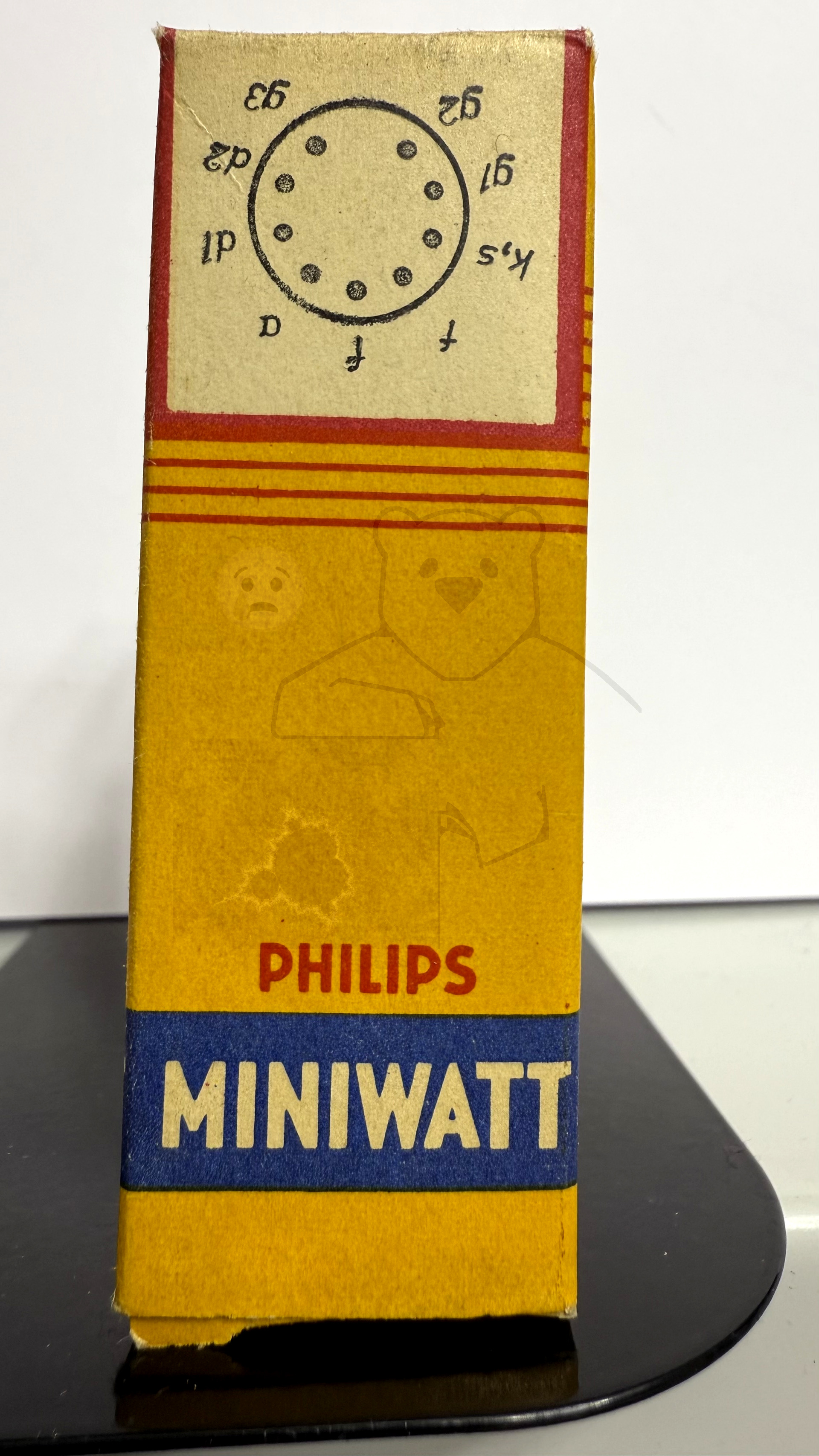

🔎 Beschreibung der Systeme für die Röhre: UBF80

	System 1	System 2
Kathode	3	3
Gitter 1	2
Gitter 2	1
Gitter 3	9
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	6	7
Anode 2		8
Leuchtschirm
Heizung	4, 5	4, 5
Abschirmung	3	3
Funktion	→ Breitbandverstaerker, Pentode	→ Demodulator

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

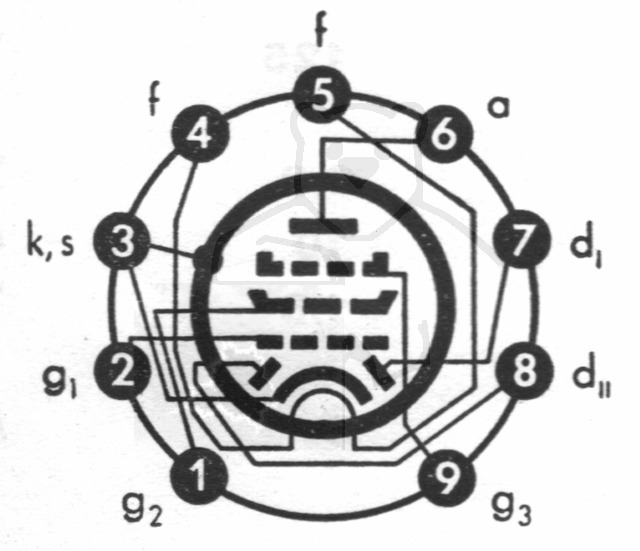

🔎 Sockelschaltung der UBF80

Bildquelle: Telefunken Datenblatt

🔎 Datenblätter zur Röhre: UBF80
Anwendung UBF80 [www.tubedata.info].pdf (477 kB)
Datenblatt UBF80 Mazda Belvu [www.tubedata.info].pdf (63 kB)
Datenblatt UBF80 Miniwatt [www.tubedata.info].pdf (634 kB)
Datenblatt UBF80 RFT [www.tubedata.info].pdf (136 kB)
Datenblatt UBF80 Telefunken Handbuch der Rundfunk Roehren Band 3.pdf (2431 kB)
Datenblatt UBF80 Telefunken.pdf (153 kB)
Pruefkarte UBF80 - Funke W19 Roehrenpruefer.pdf (143 kB)
Pruefkarte UBF80 Karte 1 - Neuberger RPM370 Roehrenmessgeraet.pdf (202 kB)
Pruefkarte UBF80 Karte 2 - Neuberger RPM370 Roehrenmessgeraet.pdf (205 kB)
Pruefkarte UBF80 UBF89 - Funke W19 Roehrenpruefer.pdf (149 kB)
