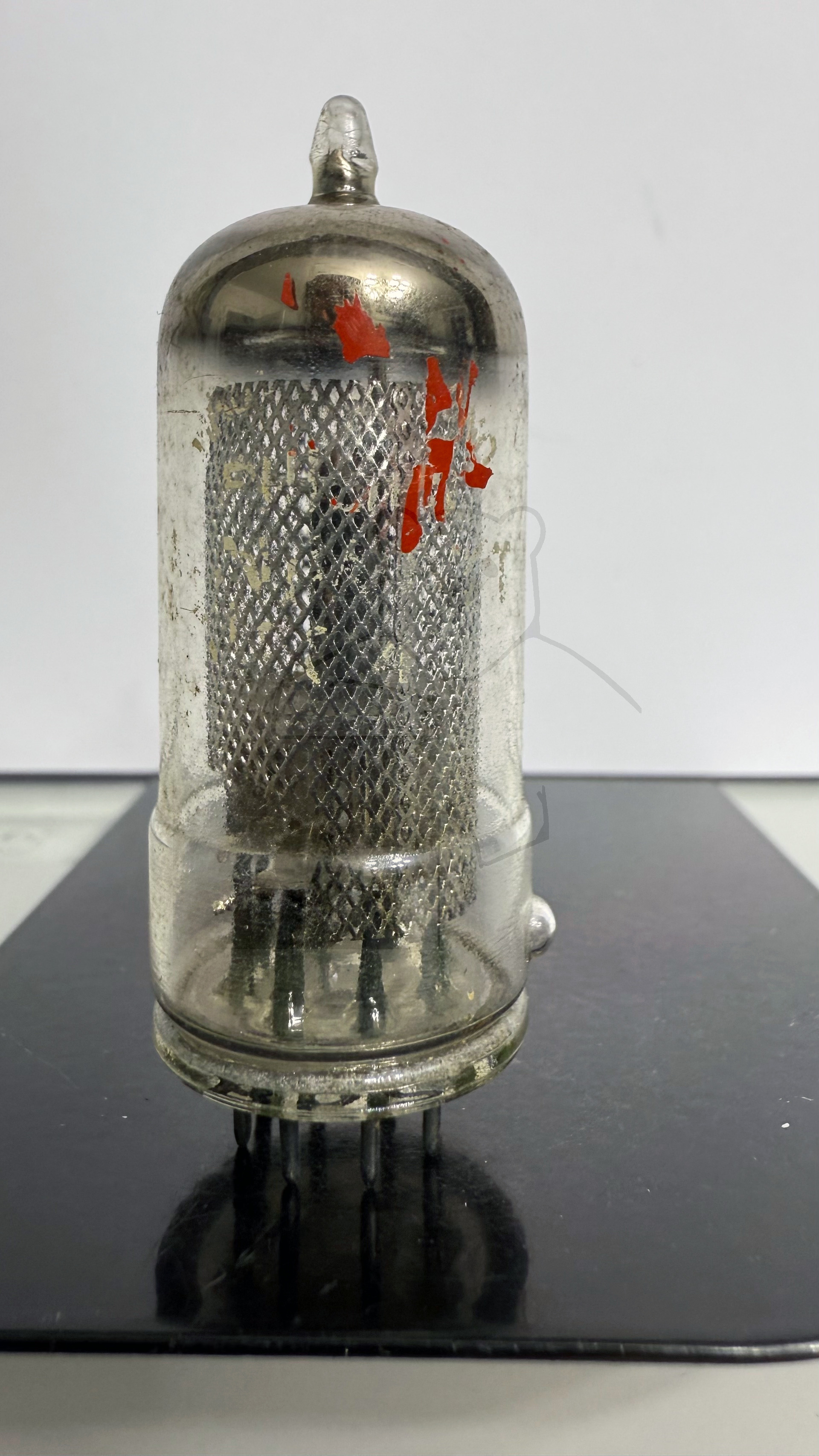

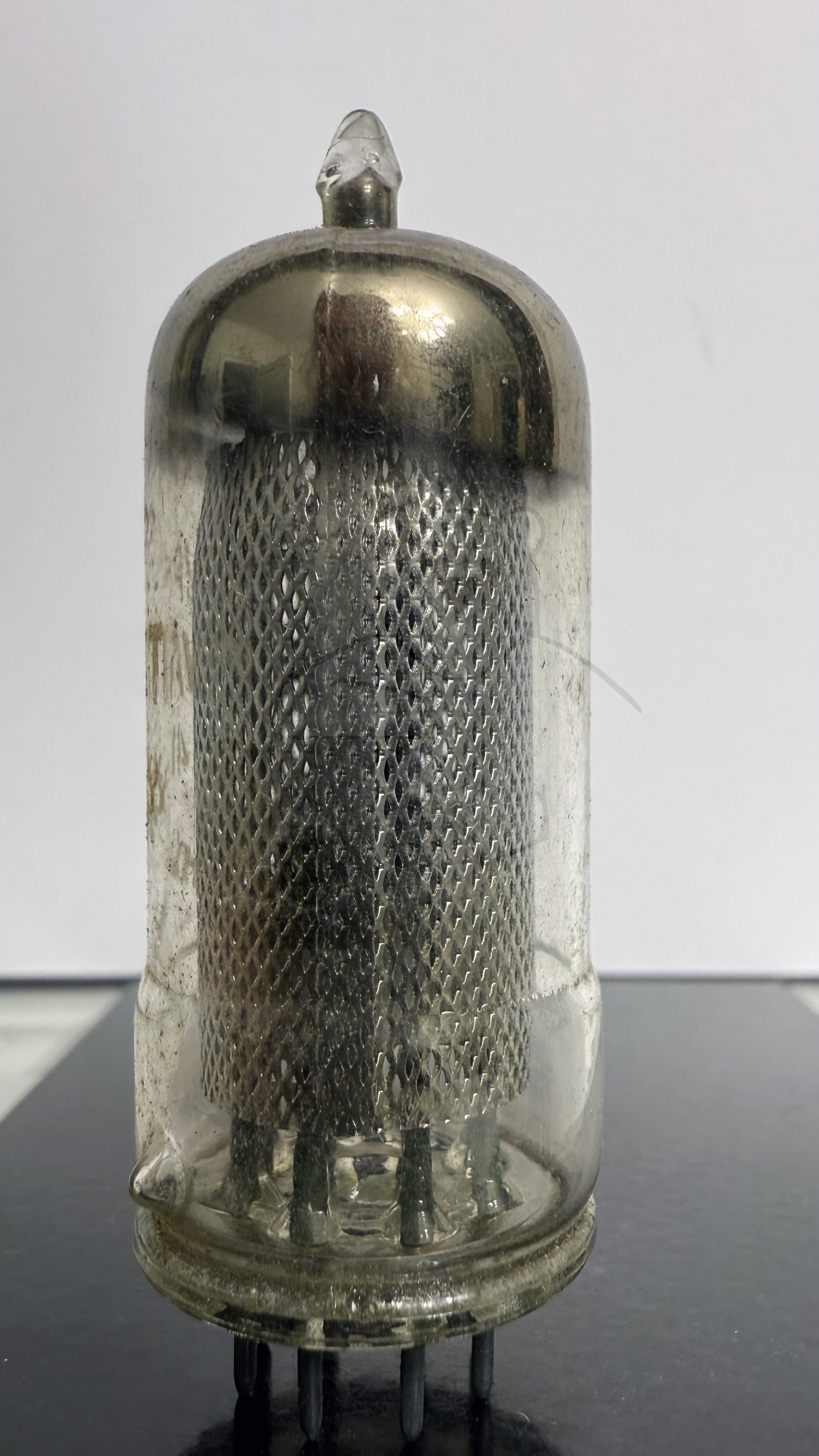

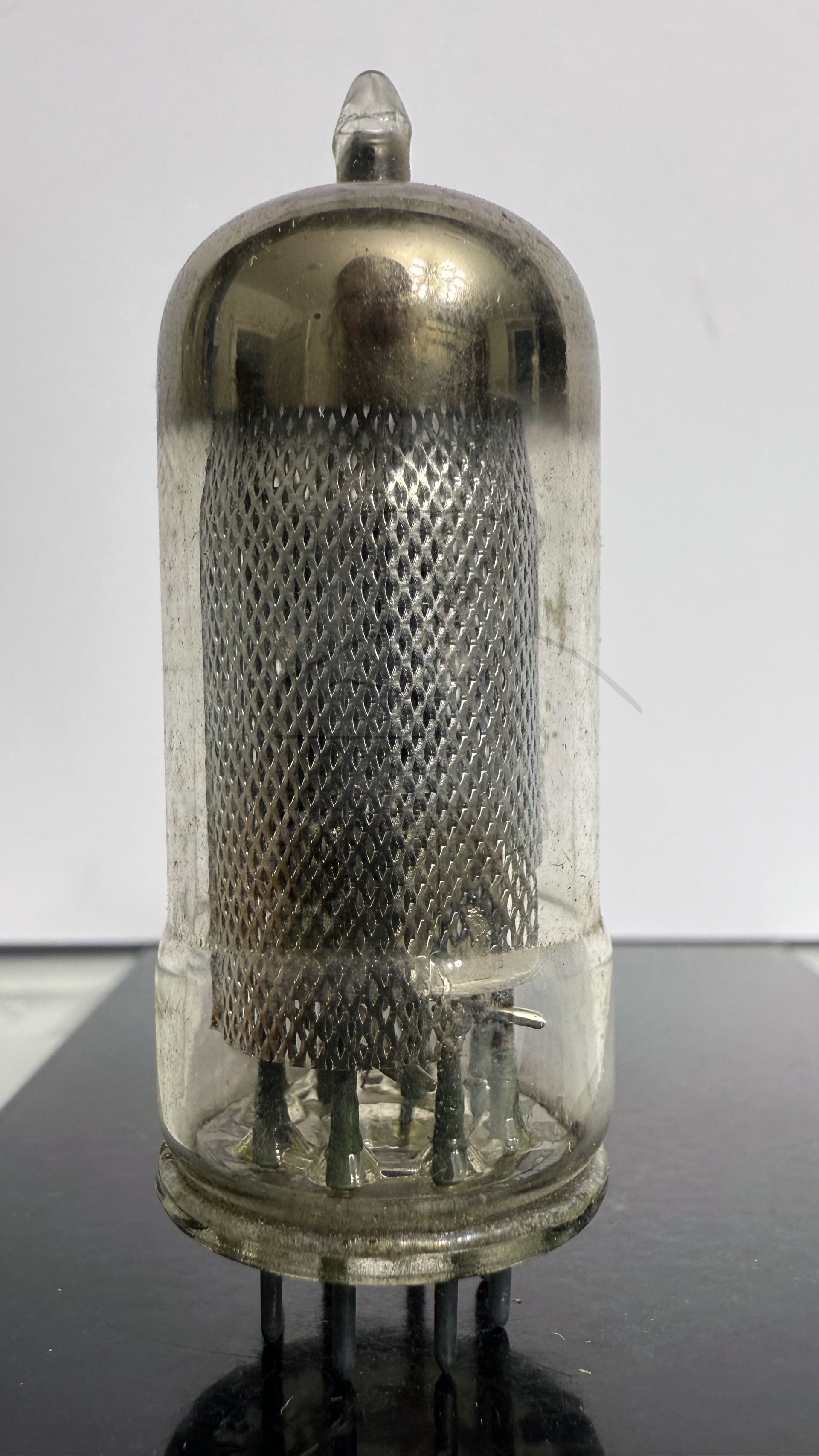

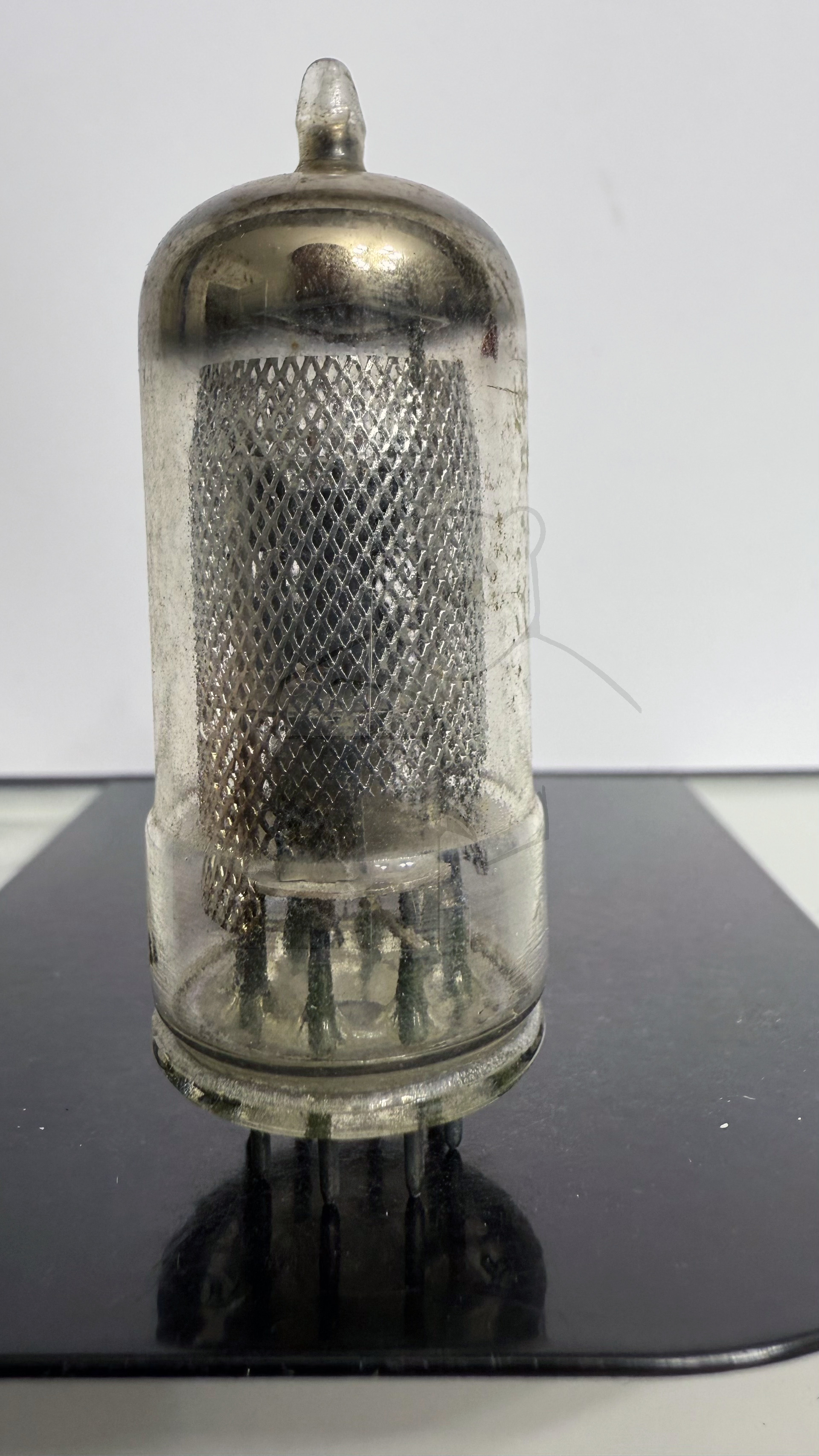

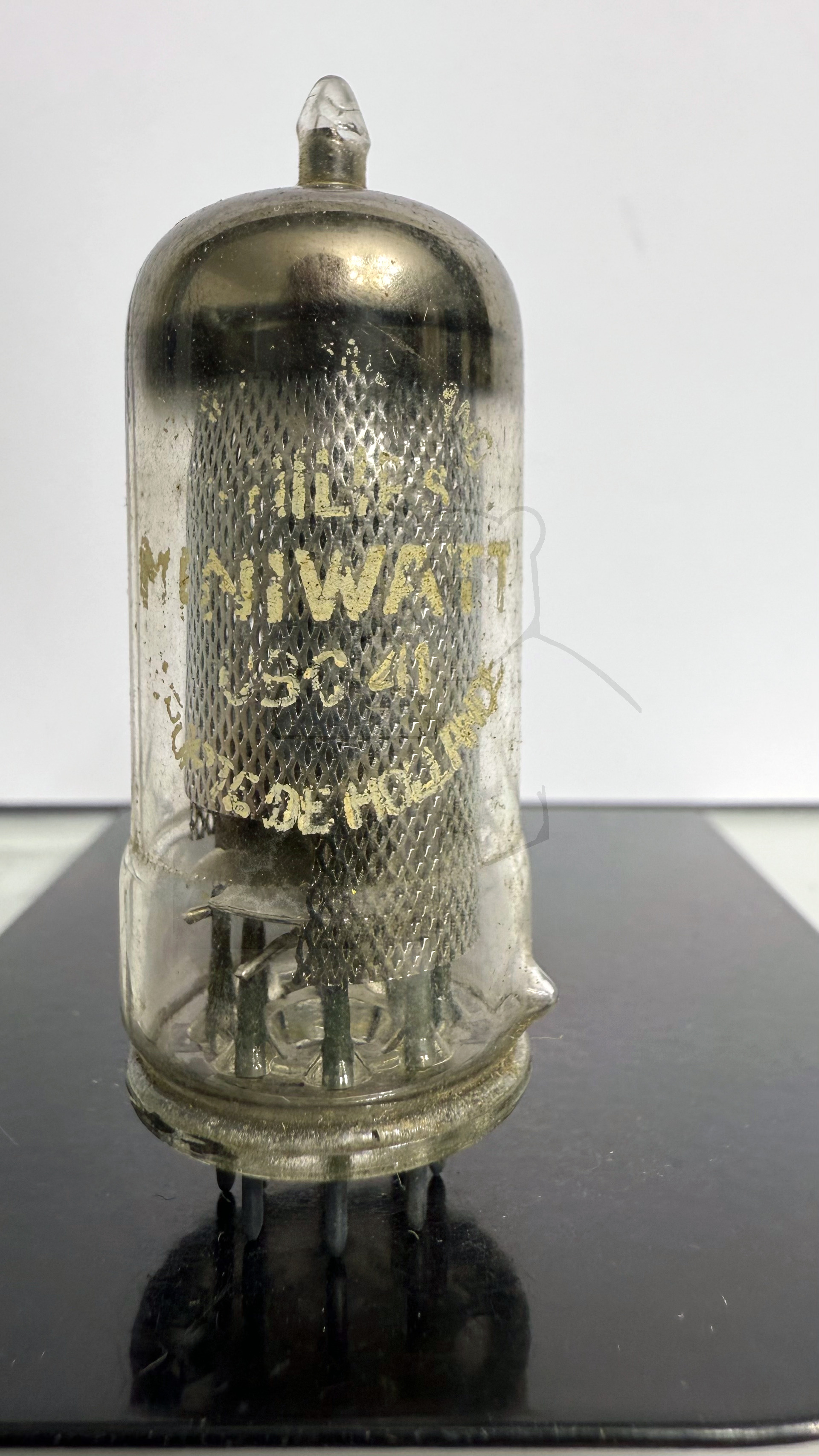

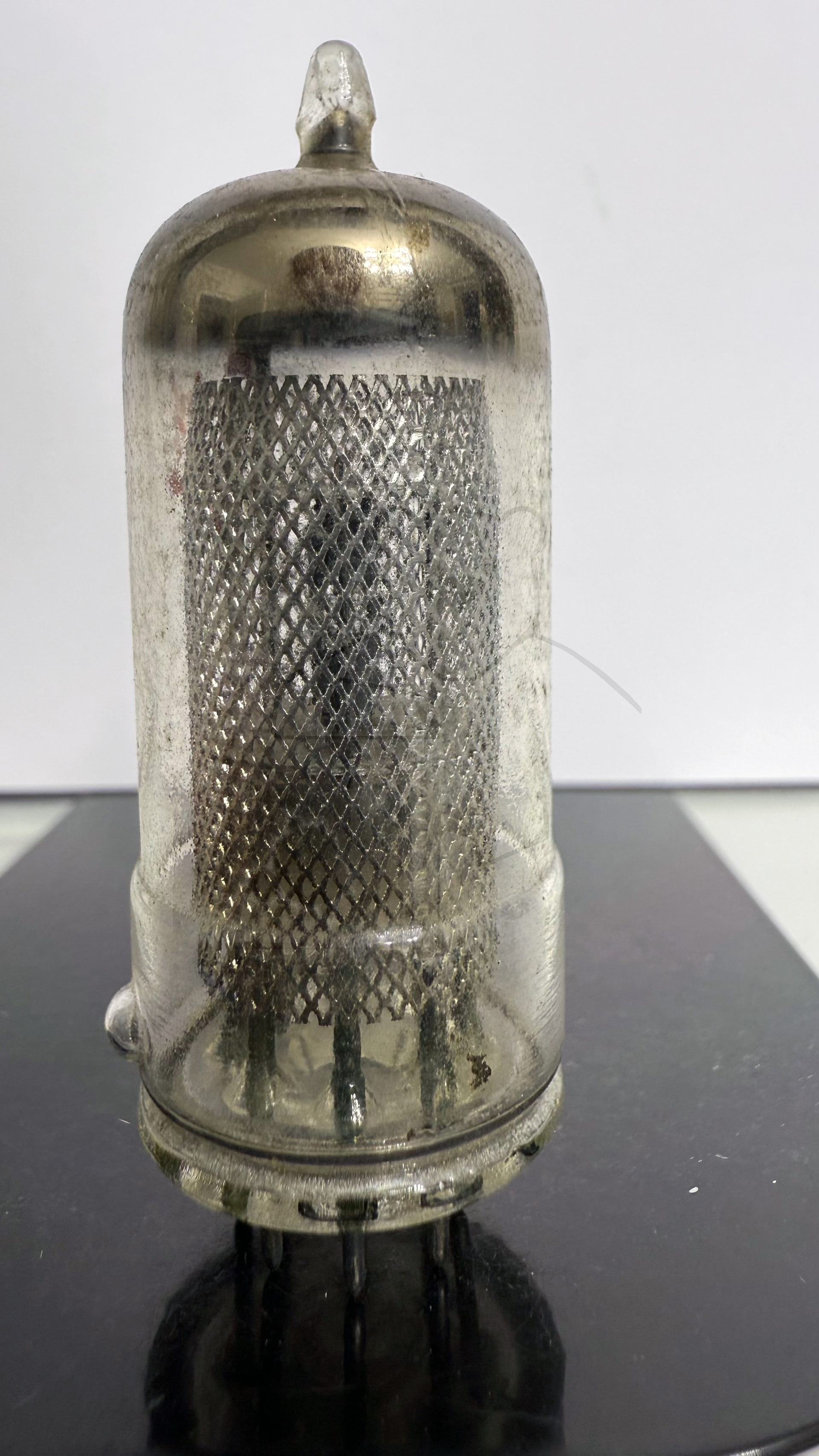

Daten und Bilder der Röhre: UBC41

🔎 Beschreibung der Röhre: UBC41

Name	UBC41
Vergleichsname
Heizspannung (Volt)	14
Heizstrom (Ampère)	0,1
Art der Heizung	Indirekt
Röhren mit Sockel	→ Informationen zum Sockel: Rimlock, 8pol. → Liste aller Röhren mit: Rimlock, 8pol.
Zusätzliche Informationen
Letzte Änderung	22.04.2018 15:30:44

🔎 Beschreibung der Systeme für die Röhre: UBC41

	System 1	System 2
Kathode	7	7
Gitter 1	3
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	2	6
Anode 2		5
Leuchtschirm
Heizung	1, 8	1, 8
Abschirmung	4	4
Funktion	→ Niederfrequenzverstaerker, Triode	→ Demodulator

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

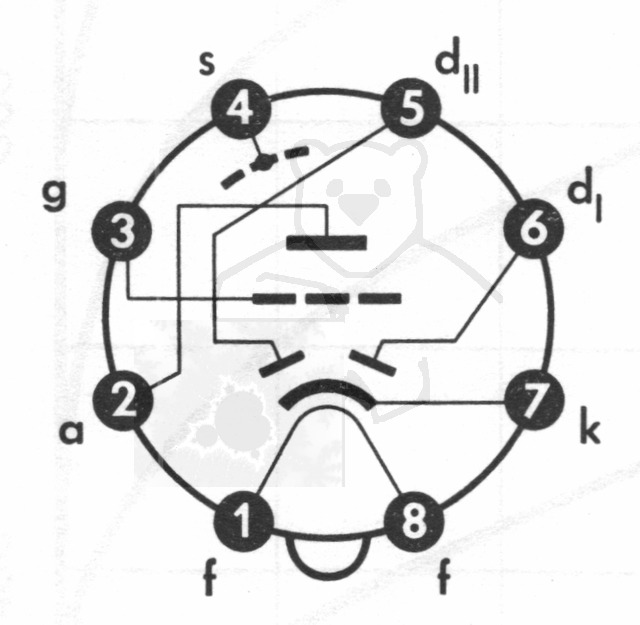

🔎 Sockelschaltung der UBC41

Bildquelle: Telefunken Datenblatt

🔎 Datenblätter zur Röhre: UBC41
Datenblatt UBC41 Brimar [www.tubedata.info].pdf (44 kB)
Datenblatt UBC41 La Radiotechnique [www.tubedata.info].pdf (77 kB)
Datenblatt UBC41 Mazda Belvu [www.tubedata.info].pdf (144 kB)
Datenblatt UBC41 Miniwatt [www.tubedata.info].pdf (432 kB)
Datenblatt UBC41 Philips [www.tubedata.info].pdf (241 kB)
Datenblatt UBC41 Telefunken Handbuch der Rundfunk Röhren Band 3.pdf (1043 kB)
Datenblatt UBC41 Telefunken.pdf (70 kB)
Pruefkarte UBC41 - Karte 1 - Funke W19 Roehrenpruefer.pdf (146 kB)
Pruefkarte UBC41 - Karte 2 - Funke W19 Roehrenpruefer.pdf (147 kB)
Pruefkarte UBC41 Karte 1 - Neuberger RPM370 Roehrenmessgeraet.pdf (204 kB)
Pruefkarte UBC41 Karte 2 - Neuberger RPM370 Roehrenmessgeraet.pdf (196 kB)
