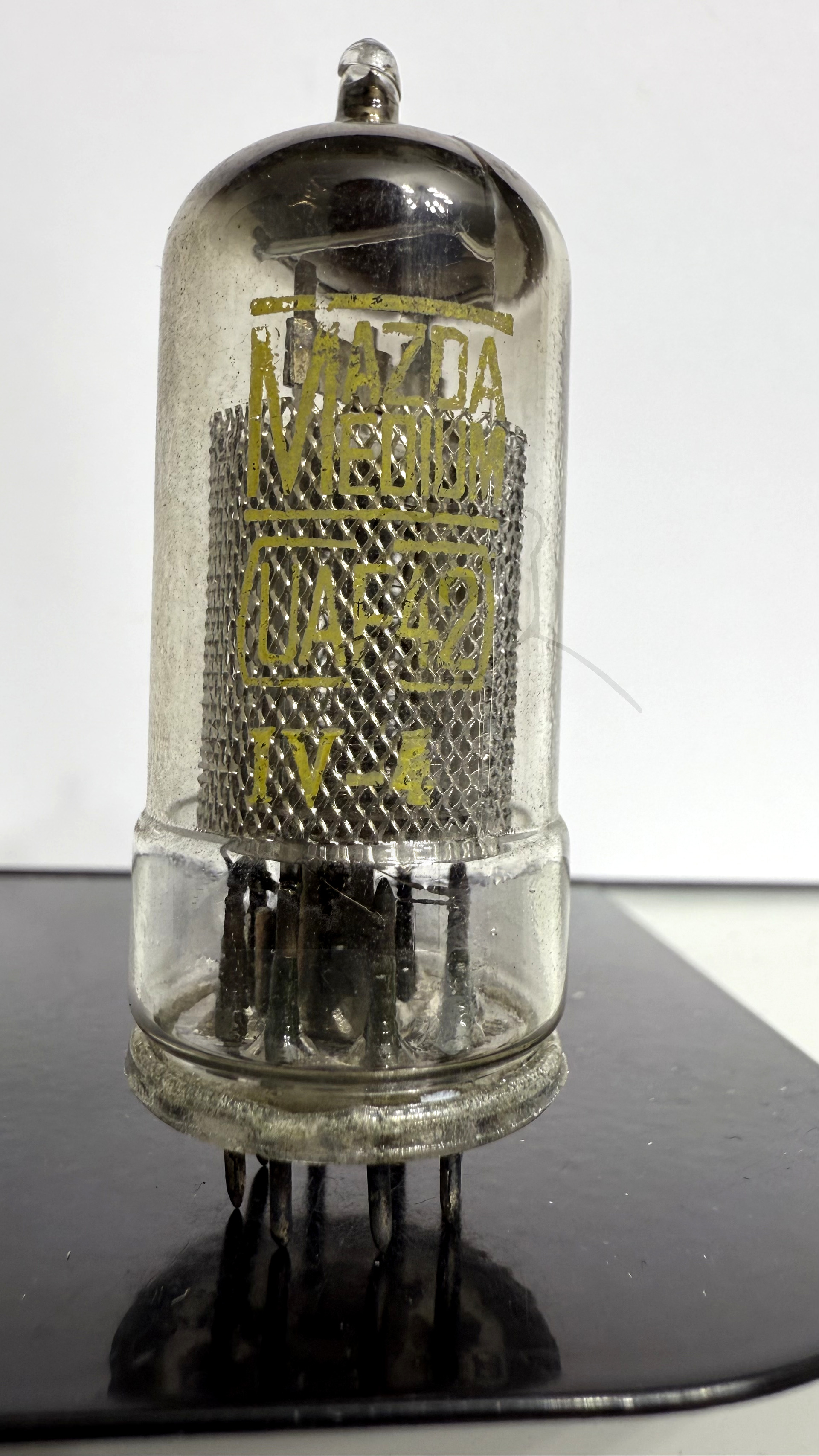

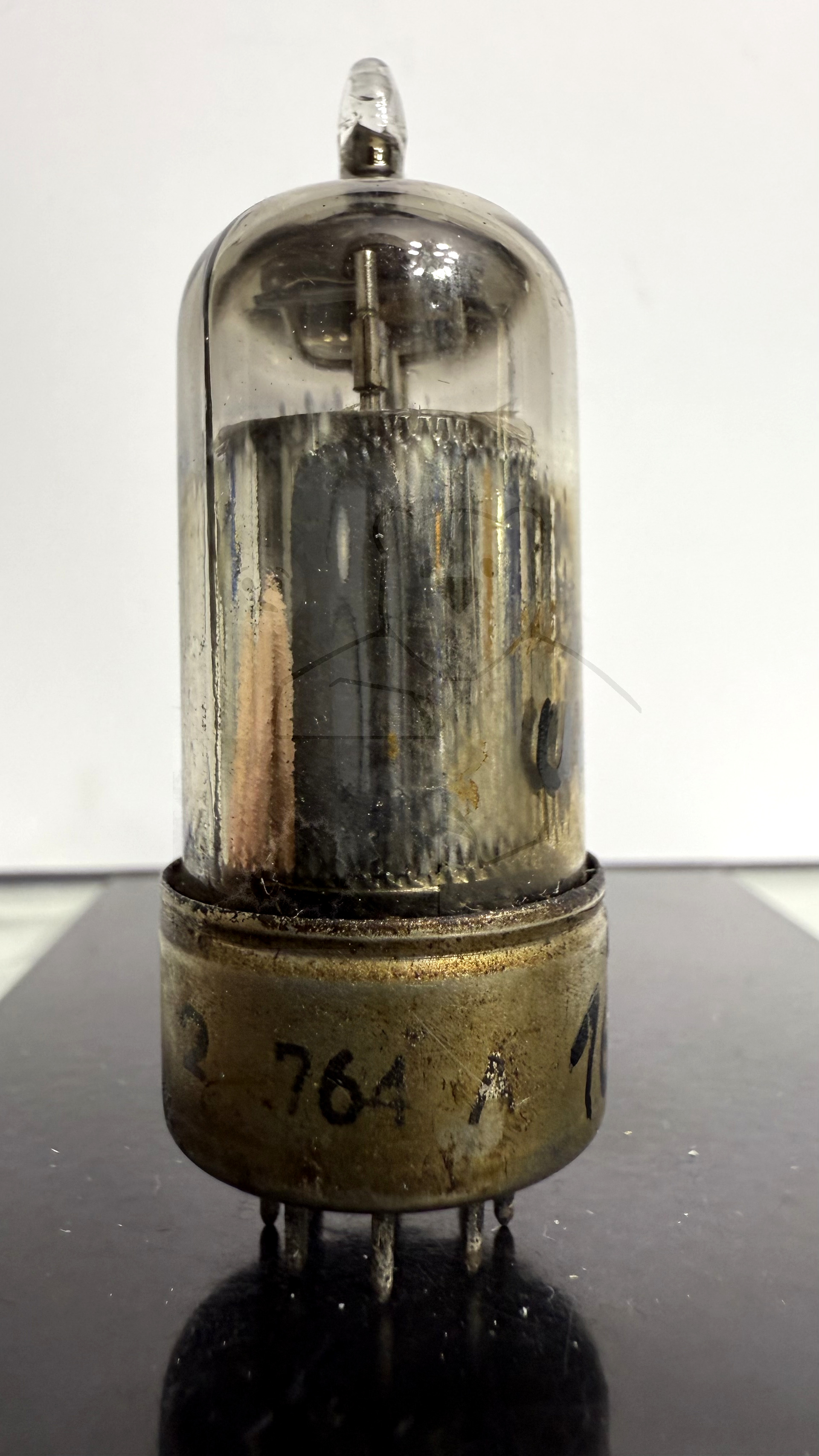

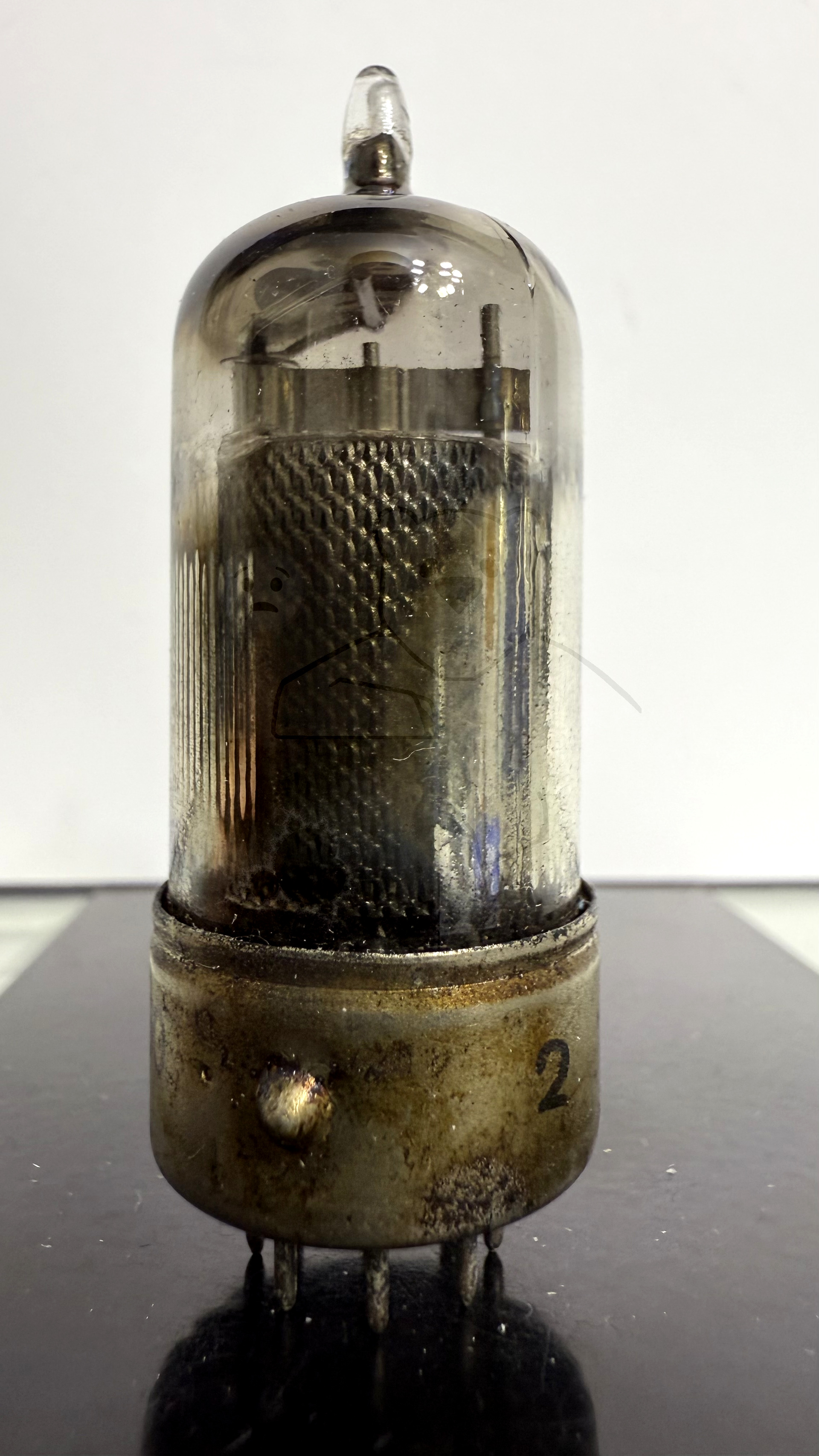

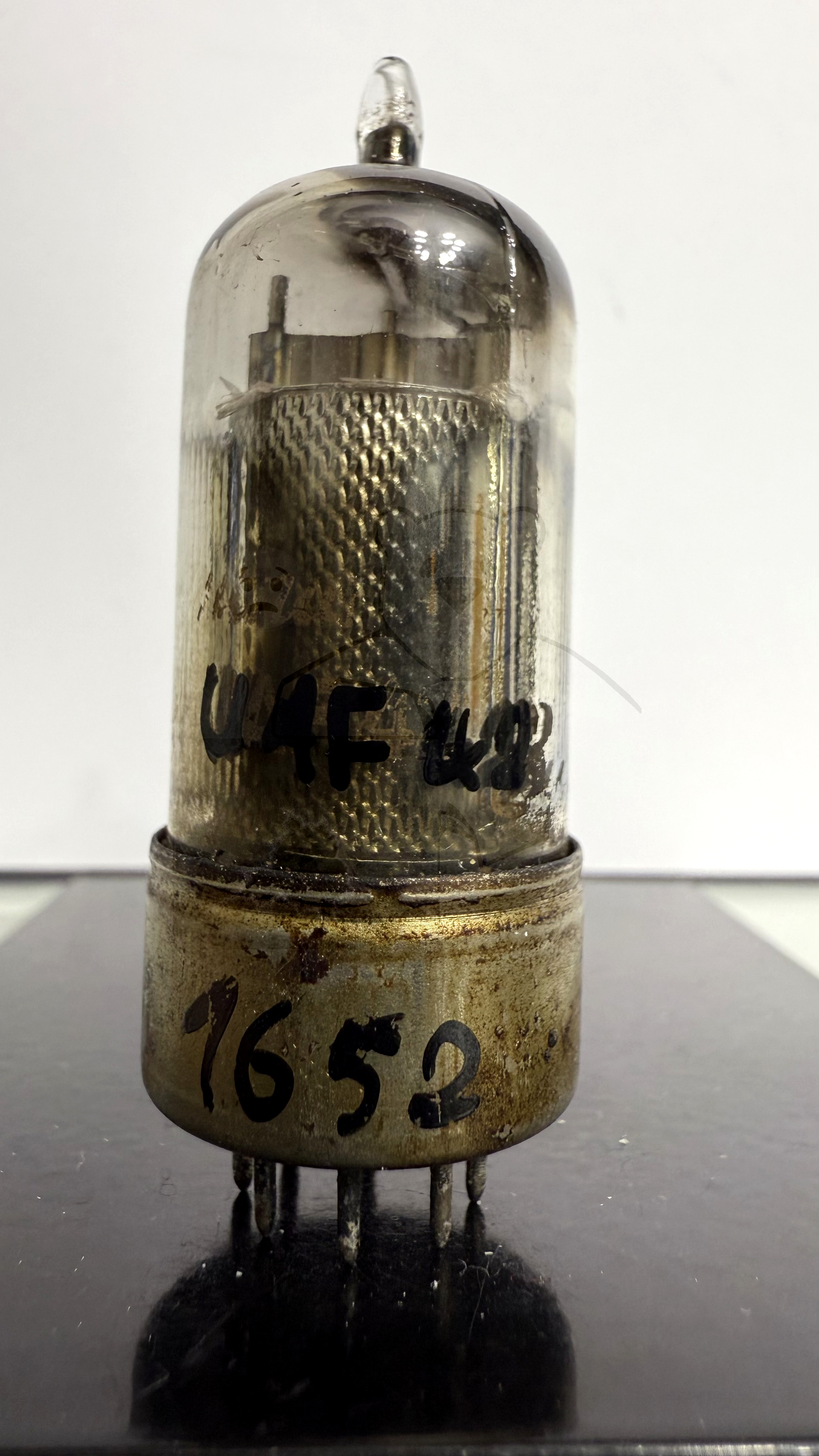

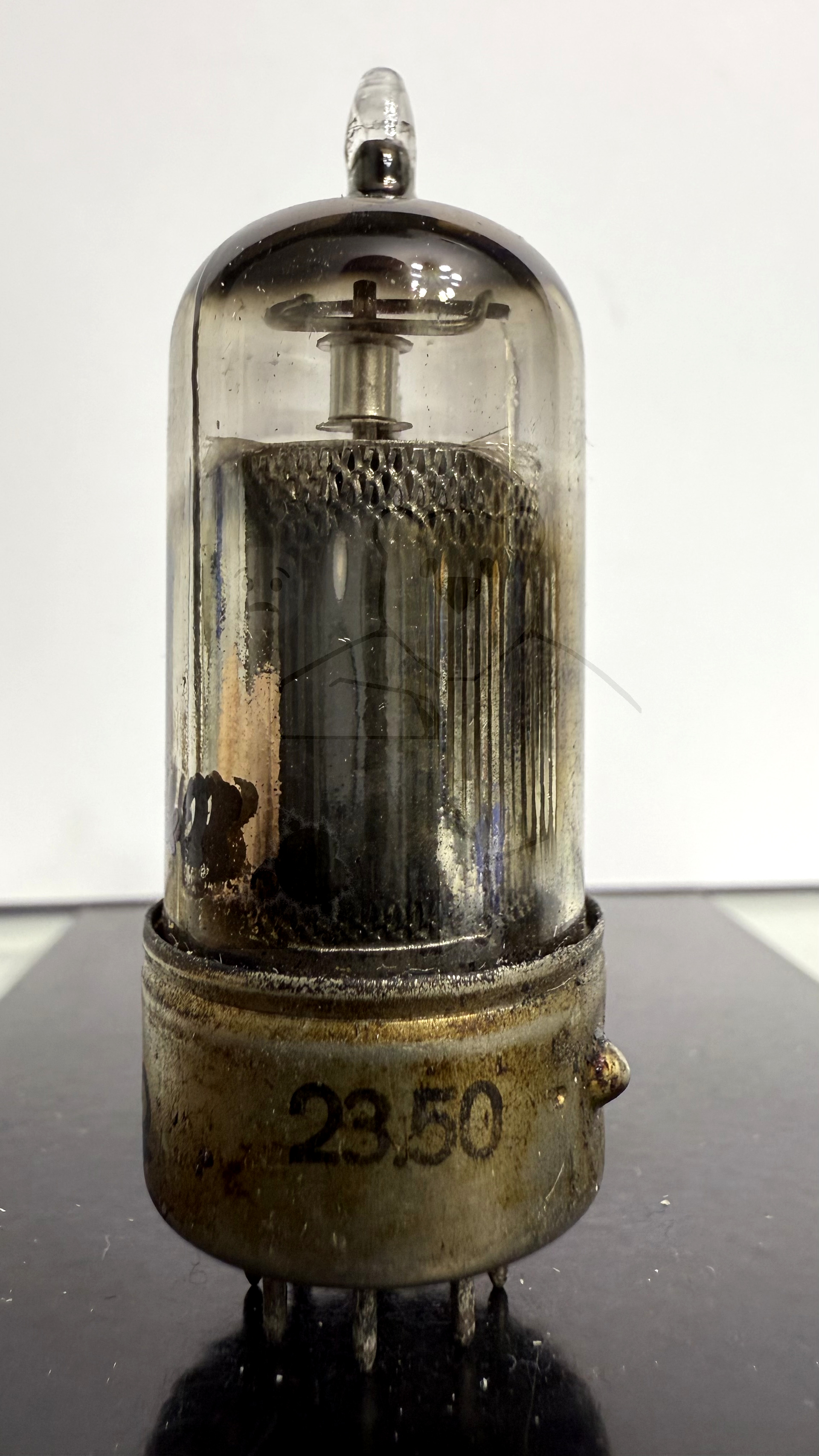

Daten und Bilder der Röhre: UAF42

🔎 Beschreibung der Röhre: UAF42

Name	UAF42
Vergleichsname
Heizspannung (Volt)	12,6
Heizstrom (Ampère)	0,1
Art der Heizung	Indirekt
Röhren mit Sockel	→ Informationen zum Sockel: Rimlock, 8pol. → Liste aller Röhren mit: Rimlock, 8pol.
Zusätzliche Informationen
Letzte Änderung	18.03.2016 19:57:10

🔎 Beschreibung der Systeme für die Röhre: UAF42

	System 1	System 2
Kathode	7	7
Gitter 1		6
Gitter 2		5
Gitter 3		4
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	3	2
Anode 2
Leuchtschirm
Heizung	1, 8	1, 8
Abschirmung	7	7
Funktion	→ Demodulator	→ Breitbandverstaerker, Pentode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

🔎 Sockelschaltung der UAF42

Bildquelle: Telefunken Datenblatt

🔎 Datenblätter zur Röhre: UAF42
Anwendung UAF42 [www.tubedata.info].pdf (1114 kB)
Datenblatt UAF42 La Radiotechnique [www.tubedata.info].pdf (91 kB)
Datenblatt UAF42 Mazda Belvu [www.tubedata.info].pdf (148 kB)
Datenblatt UAF42 Miniwatt [www.tubedata.info].pdf (1156 kB)
Datenblatt UAF42 Telefunken Handbuch der Rundfunk Roehren Band 3.pdf (4736 kB)
Pruefkarte UAF41 UAF42 D121 WD142 - Karte 1 - Funke W19 Roehrenpruefer.pdf (143 kB)
Pruefkarte UAF41 UAF42 D121 WD142 - Karte 2 - Funke W19 Roehrenpruefer.pdf (162 kB)
Pruefkarte UAF42 Karte 1 - Neuberger RPM370 Roehrenmessgeraet.pdf (199 kB)
Pruefkarte UAF42 Karte 2 - Neuberger RPM370 Roehrenmessgeraet.pdf (194 kB)
