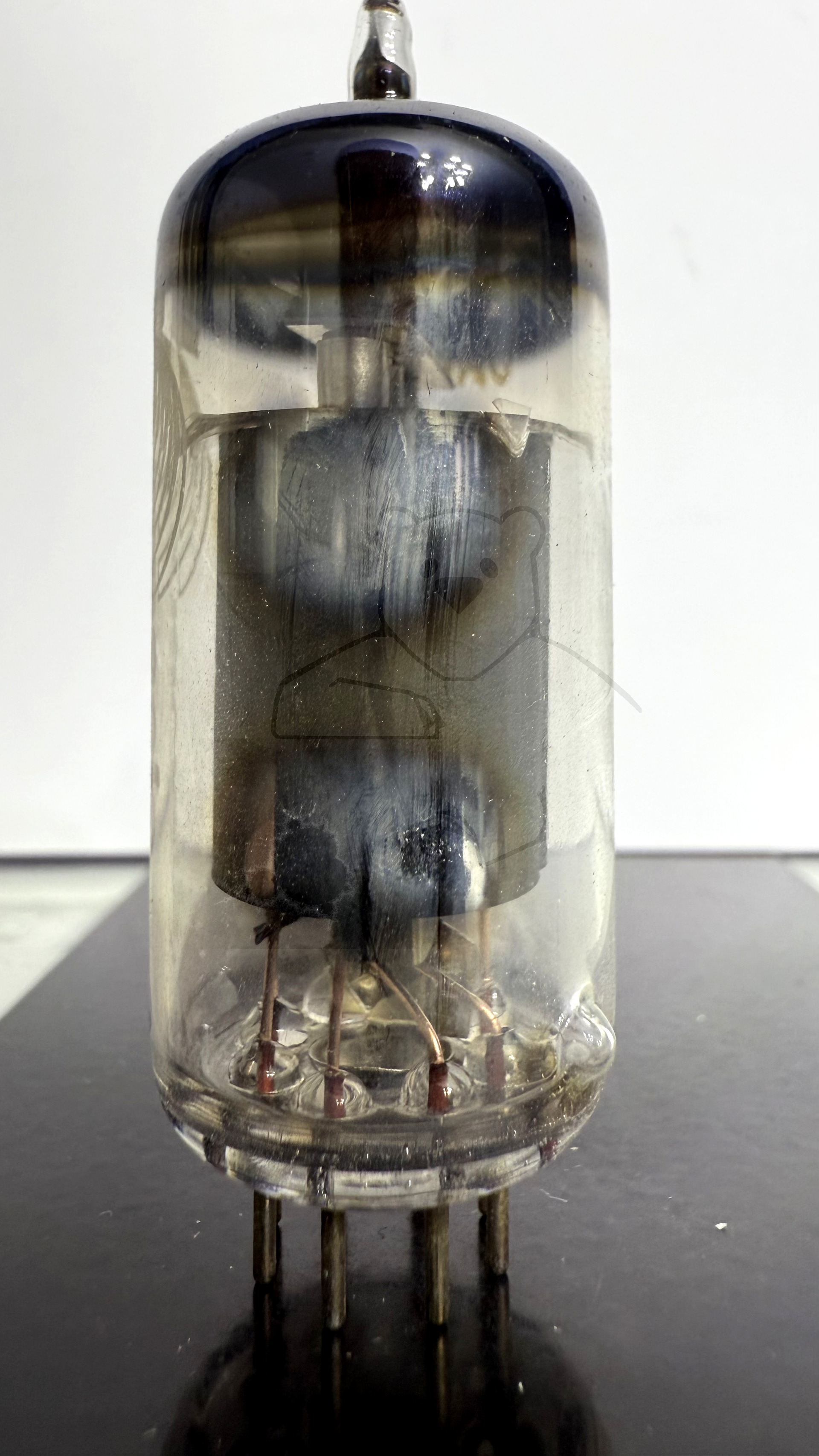

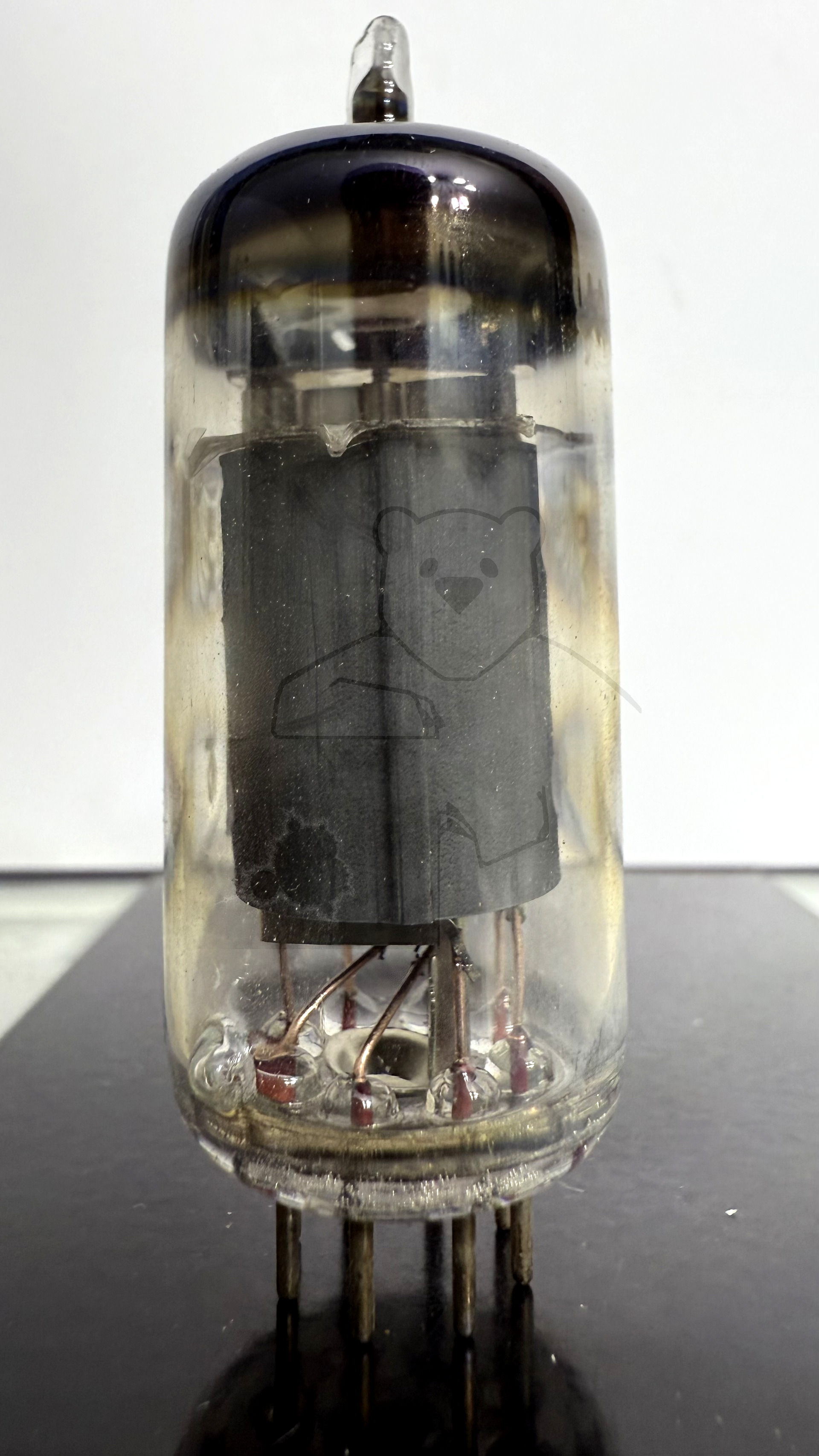

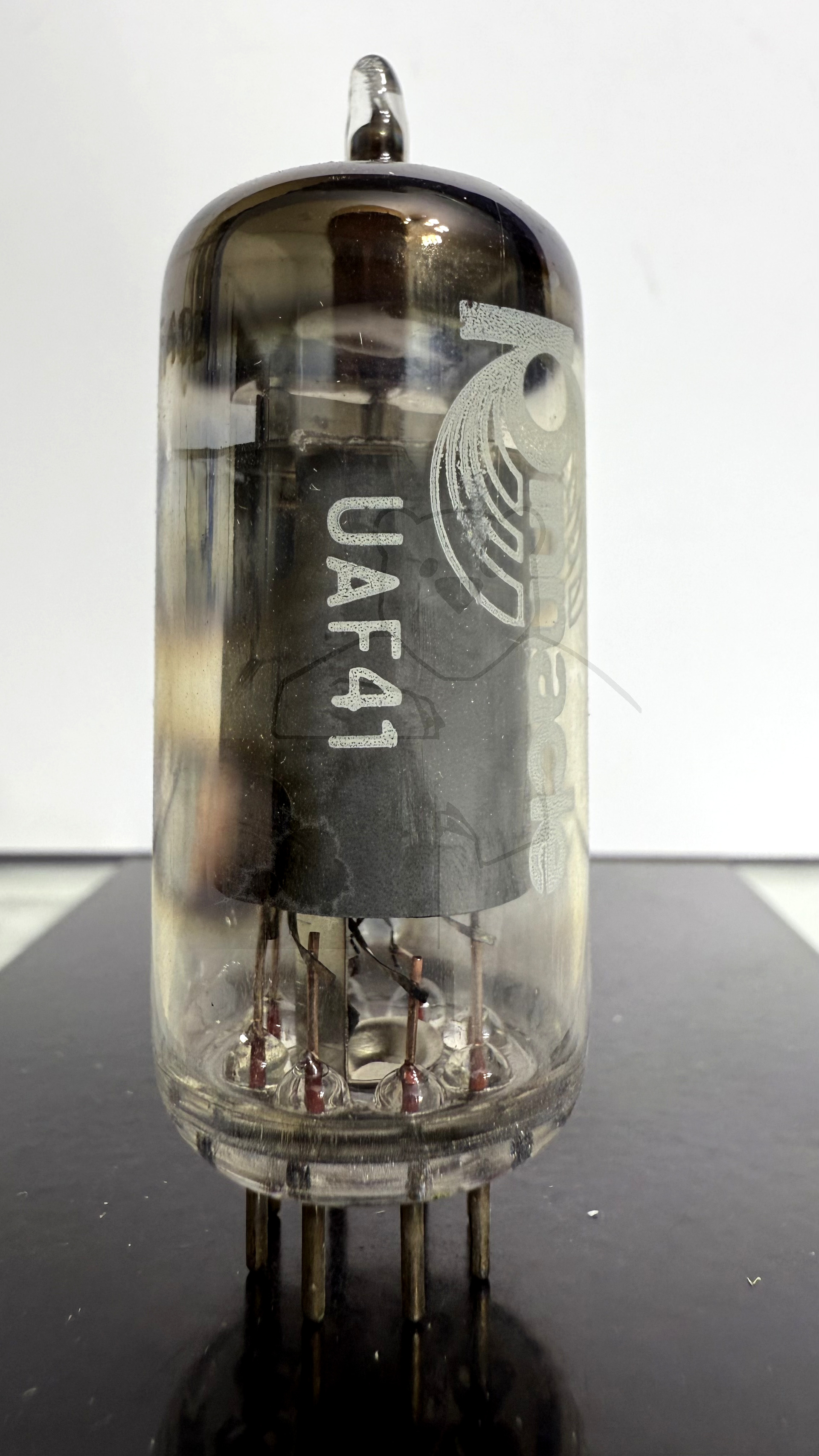

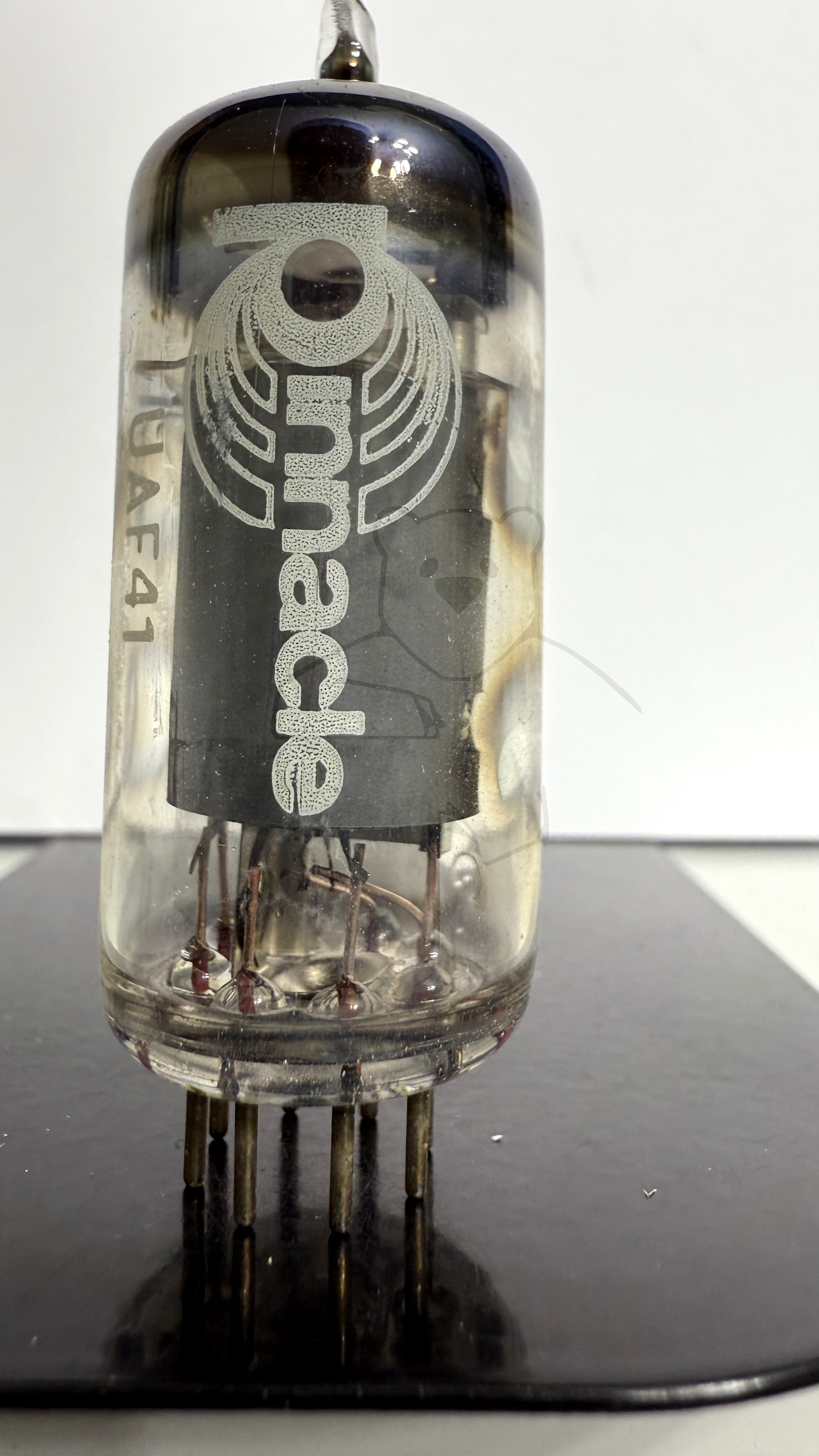

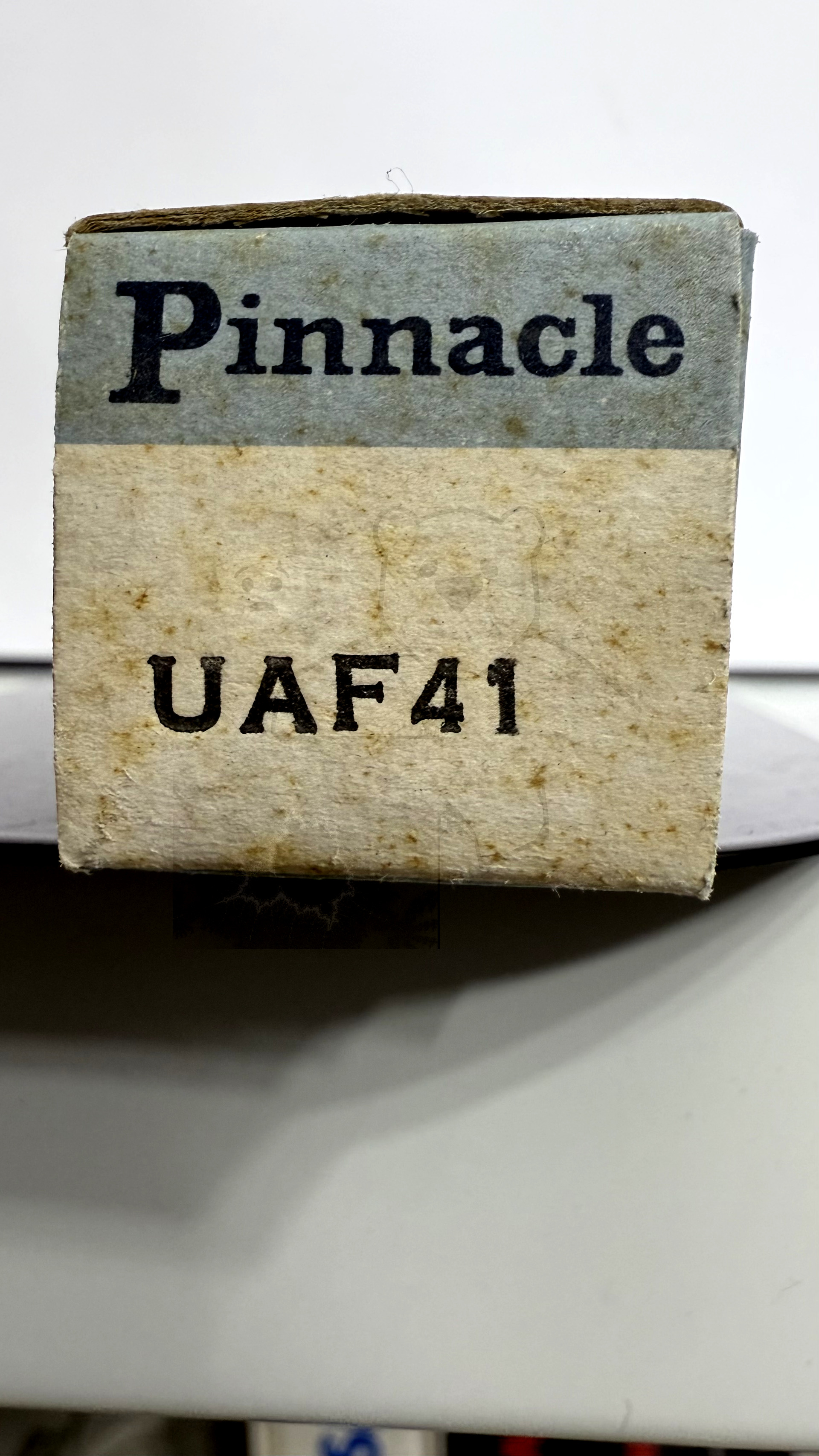

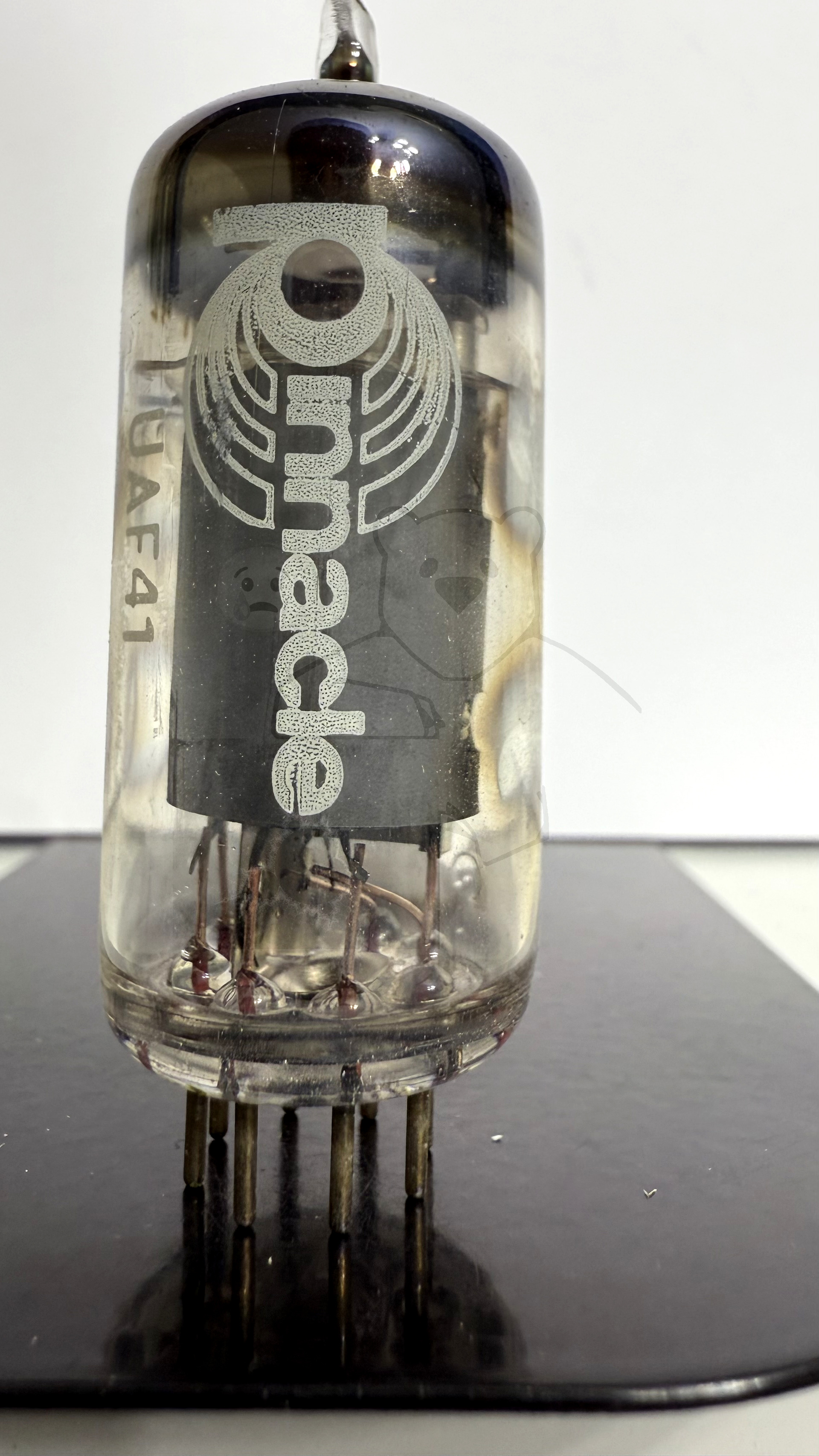

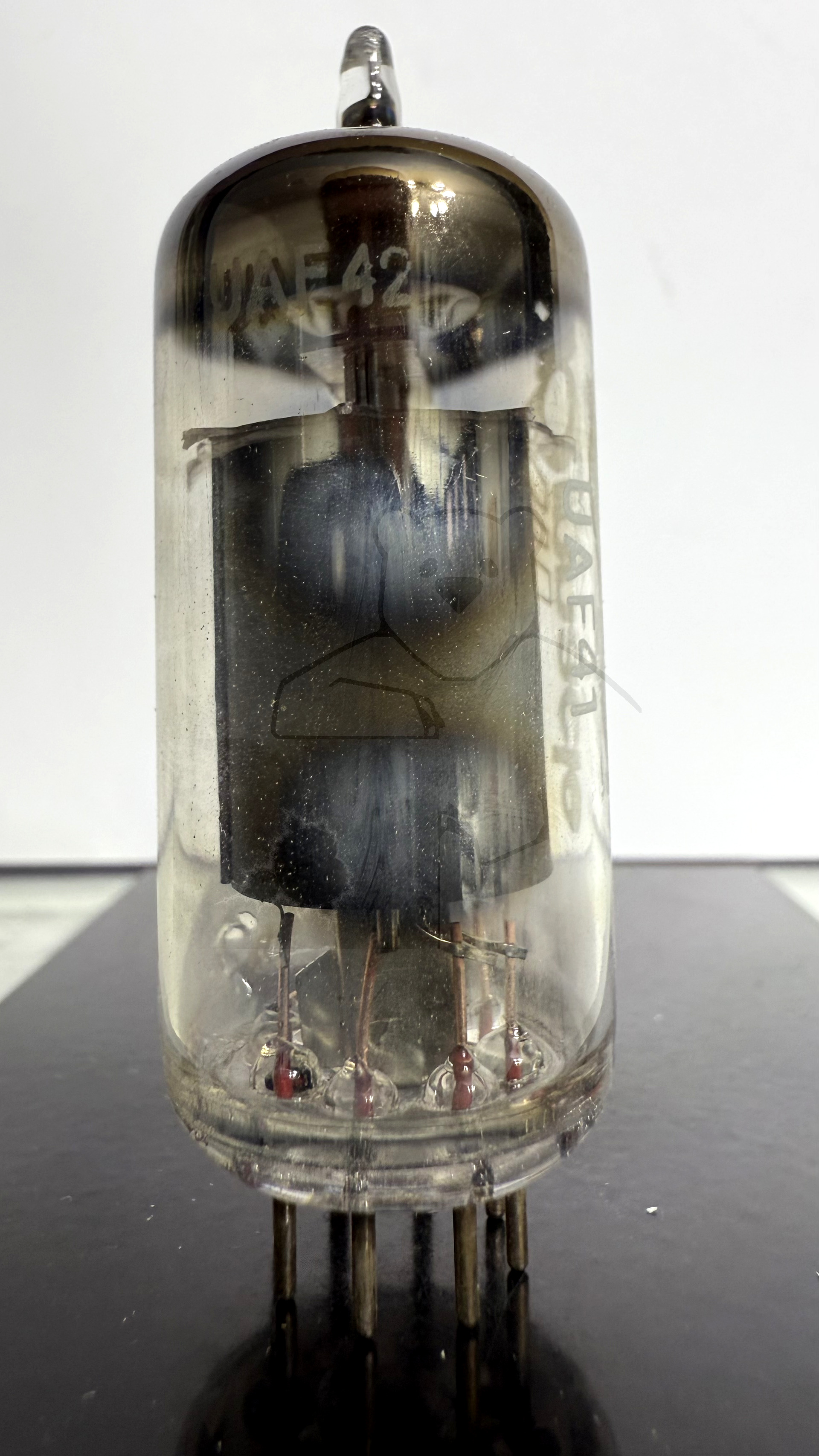

Daten und Bilder der Röhre: UAF41

🔎 Beschreibung der Röhre: UAF41

Name	UAF41
Vergleichsname
Heizspannung (Volt)	12,6
Heizstrom (Ampère)	0,1
Art der Heizung	Indirekt
Röhren mit Sockel	→ Informationen zum Sockel: Rimlock, 8pol. → Liste aller Röhren mit: Rimlock, 8pol.
Zusätzliche Informationen
Letzte Änderung	11.06.2018 19:50:00

🔎 Beschreibung der Systeme für die Röhre: UAF41

	System 1	System 2
Kathode	7	7
Gitter 1	6
Gitter 2	5
Gitter 3	7
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	2	3
Anode 2
Leuchtschirm
Heizung	1, 8	1, 8
Abschirmung
Funktion	→ Breitbandverstaerker, Pentode	→ Demodulator

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

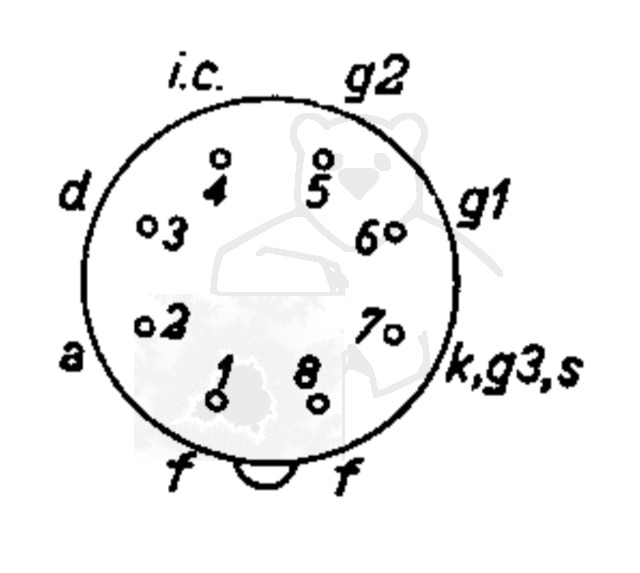

🔎 Sockelschaltung der UAF41

Bildquelle: Philips Datenblatt

🔎 Datenblätter zur Röhre: UAF41
Datenblatt UAF41 Philips Miniwatt [www.tubedata.info].pdf (149 kB)
Pruefkarte UAF41 Karte 1 - Neuberger RPM370 Roehrenmessgeraet.pdf (197 kB)
Pruefkarte UAF41 Karte 2 - Neuberger RPM370 Roehrenmessgeraet.pdf (198 kB)
Pruefkarte UAF41 UAF42 D121 WD142 - Karte 1 - Funke W19 Roehrenpruefer.pdf (143 kB)
Pruefkarte UAF41 UAF42 D121 WD142 - Karte 2 - Funke W19 Roehrenpruefer.pdf (162 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
