đ Beschreibung der Röhre: TM15
| Name | TM15 |
| Vergleichsname | |
| Heizspannung (Volt) | 5,3 |
| Heizstrom (AmpĂšre) | 1,2 |
| Art der Heizung | Direkt |
| Röhren mit Sockel | â Informationen zum Sockel: Europa, 4pol. â Liste aller Röhren mit: Europa, 4pol. |
| ZusÀtzliche Informationen | |
| Letzte Ănderung | 03.06.2018 08:35:46 |
đ Beschreibung der Systeme fĂŒr die Röhre: TM15
| System 1 | |
| Kathode | 1 |
| Gitter 1 | 4 |
| Gitter 2 | |
| Gitter 3 | |
| Gitter 4 | |
| Gitter 5 | |
| Gitter 6 | |
| Gitter 7 | |
| Anode 1 | 2 |
| Anode 2 | |
| Leuchtschirm | |
| Heizung | 1, 3 |
| Abschirmung | |
| Funktion | â Endtriode |
Hinweis: Beachten Sie bitte das bei der Benennung und ZÀhlreihenfolge der Stifte, in der Literatur oder DatenblÀtter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.
đ Sockelschaltung der TM15
Bildquelle: Telefunken Datenblatt
đ Bilder der Röhre: TM15

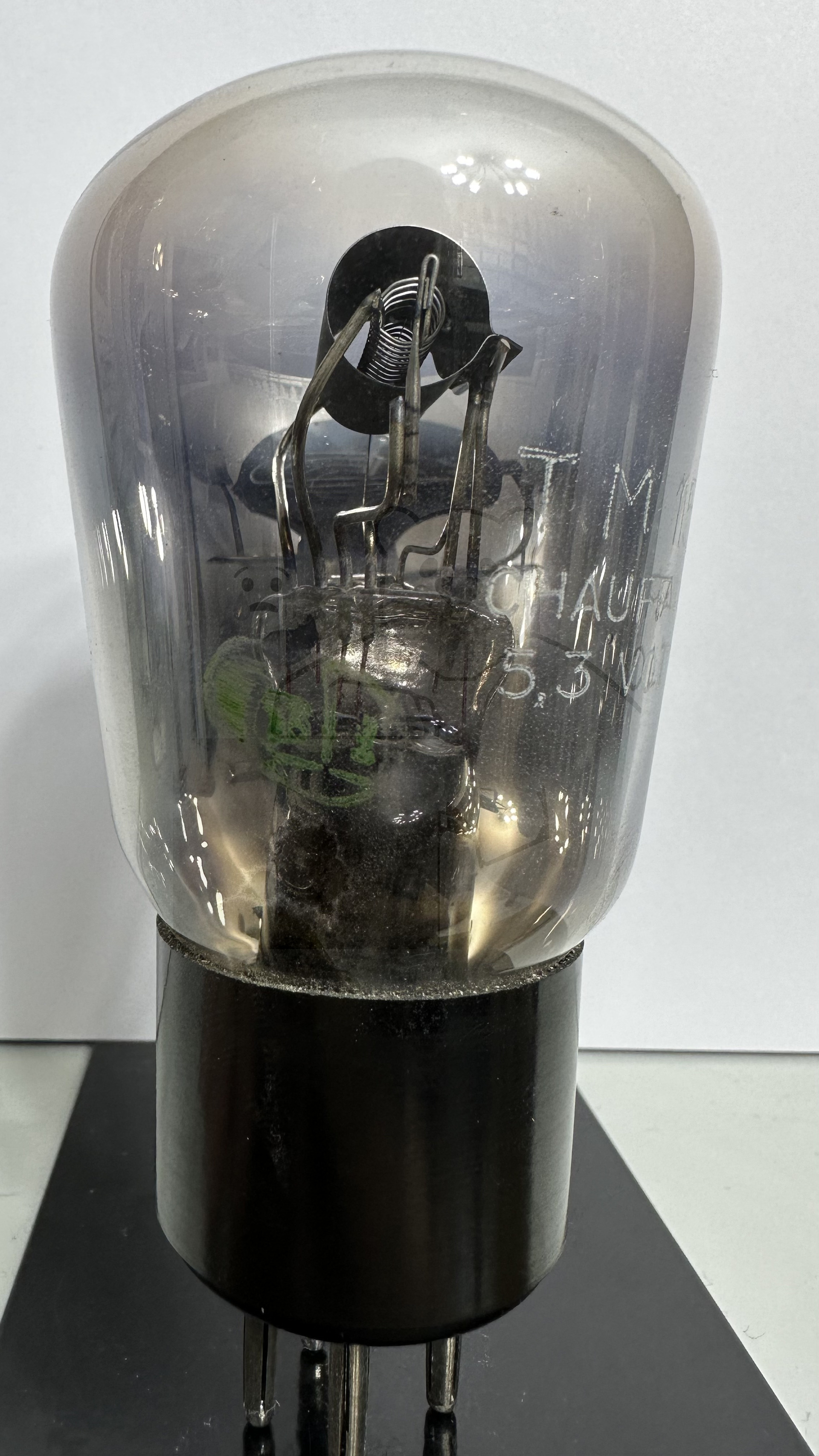

Röhre TM15 #3645 Bild 1

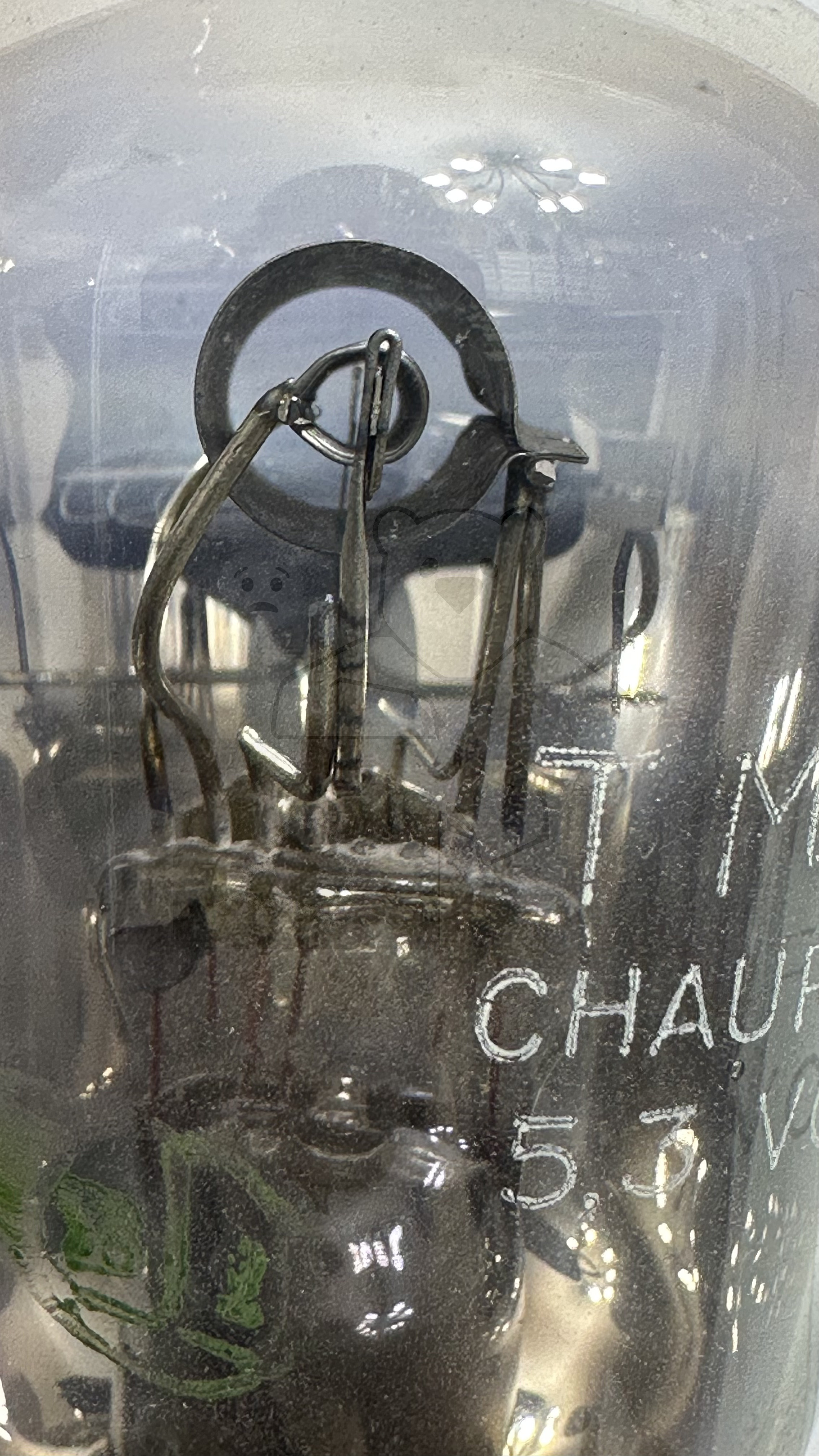

Röhre TM15 #3645 Bild 2

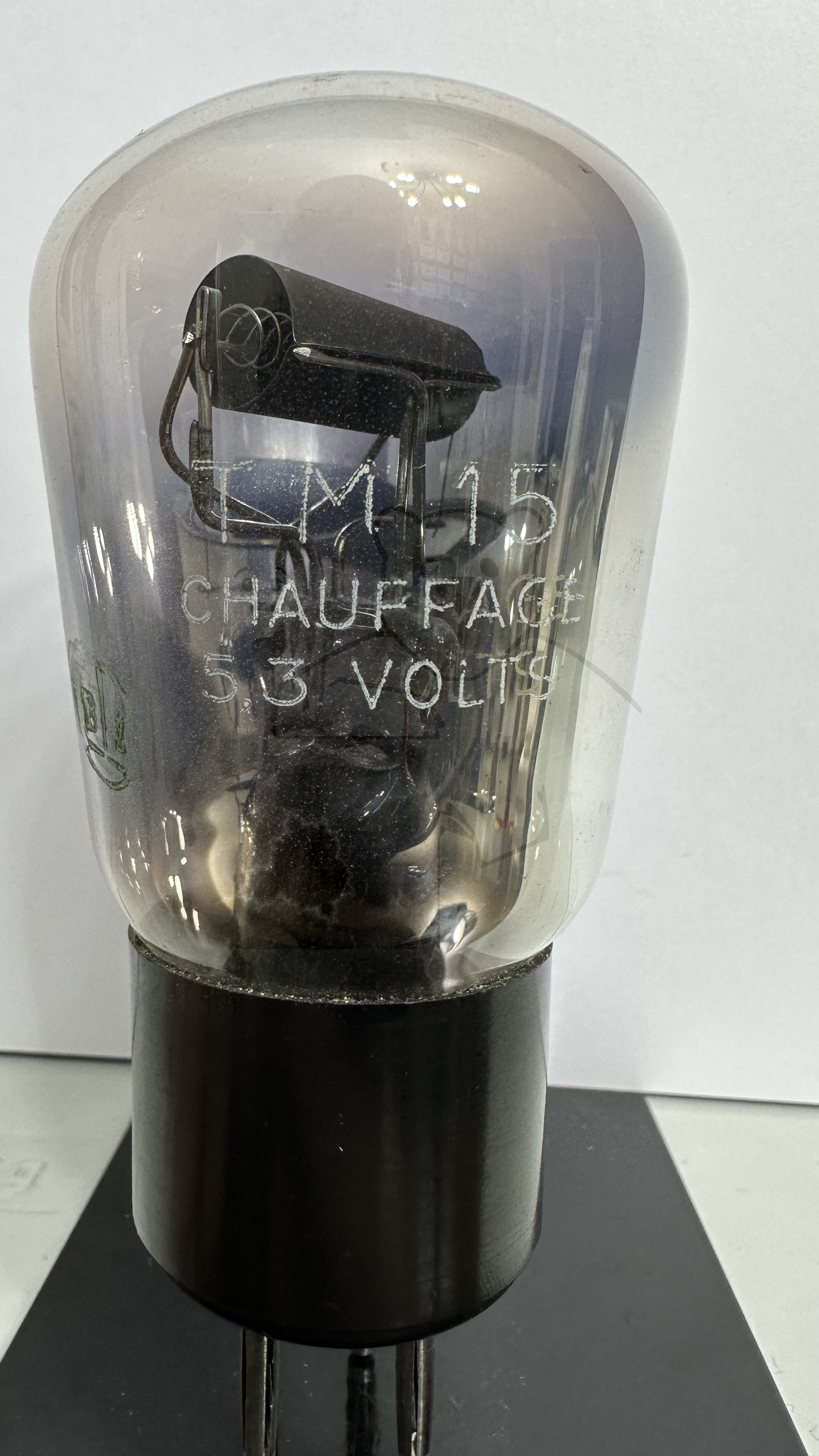

Röhre TM15 #3645 Bild 3

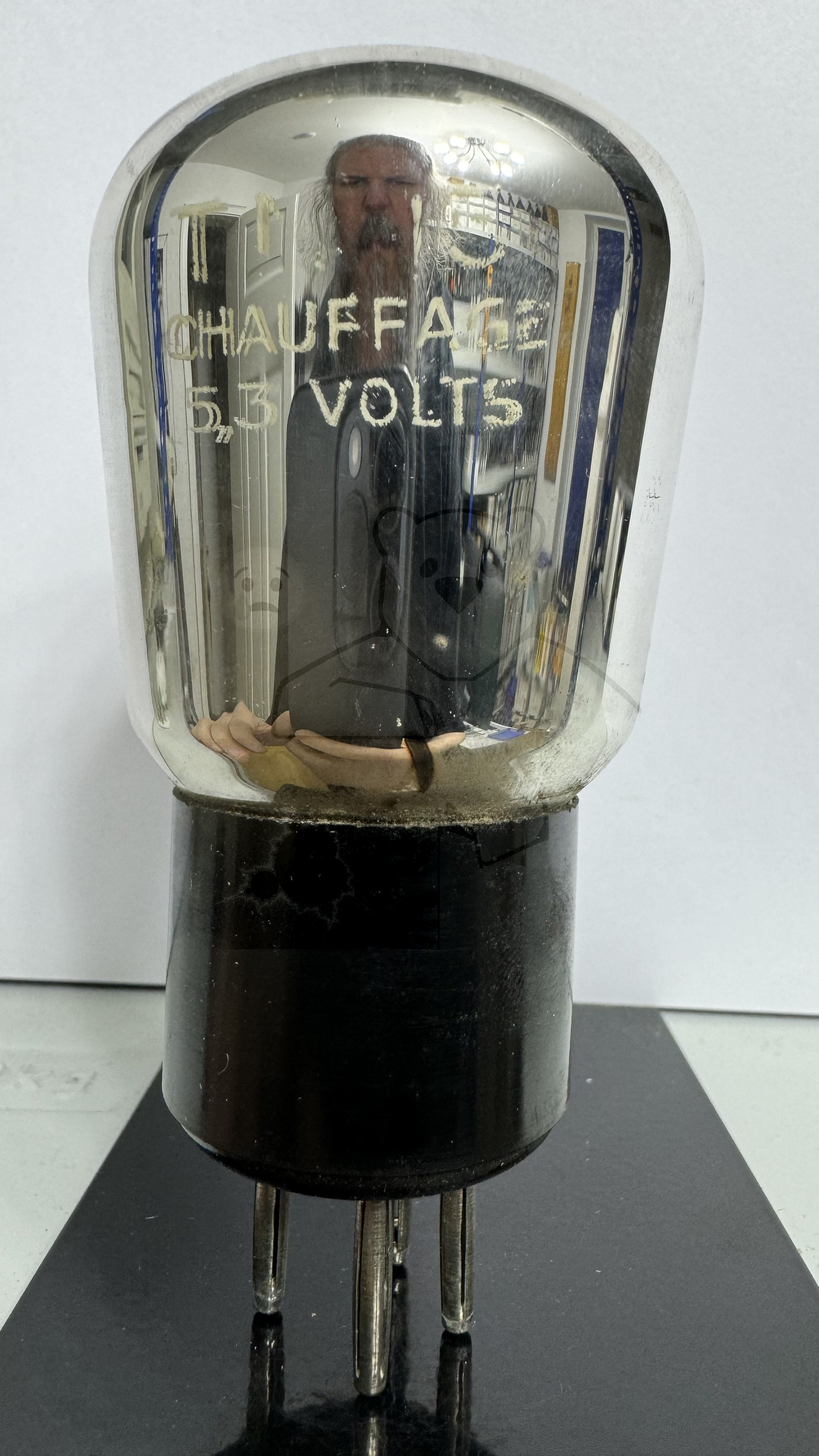

Röhre TM15 #3897 Bild 1

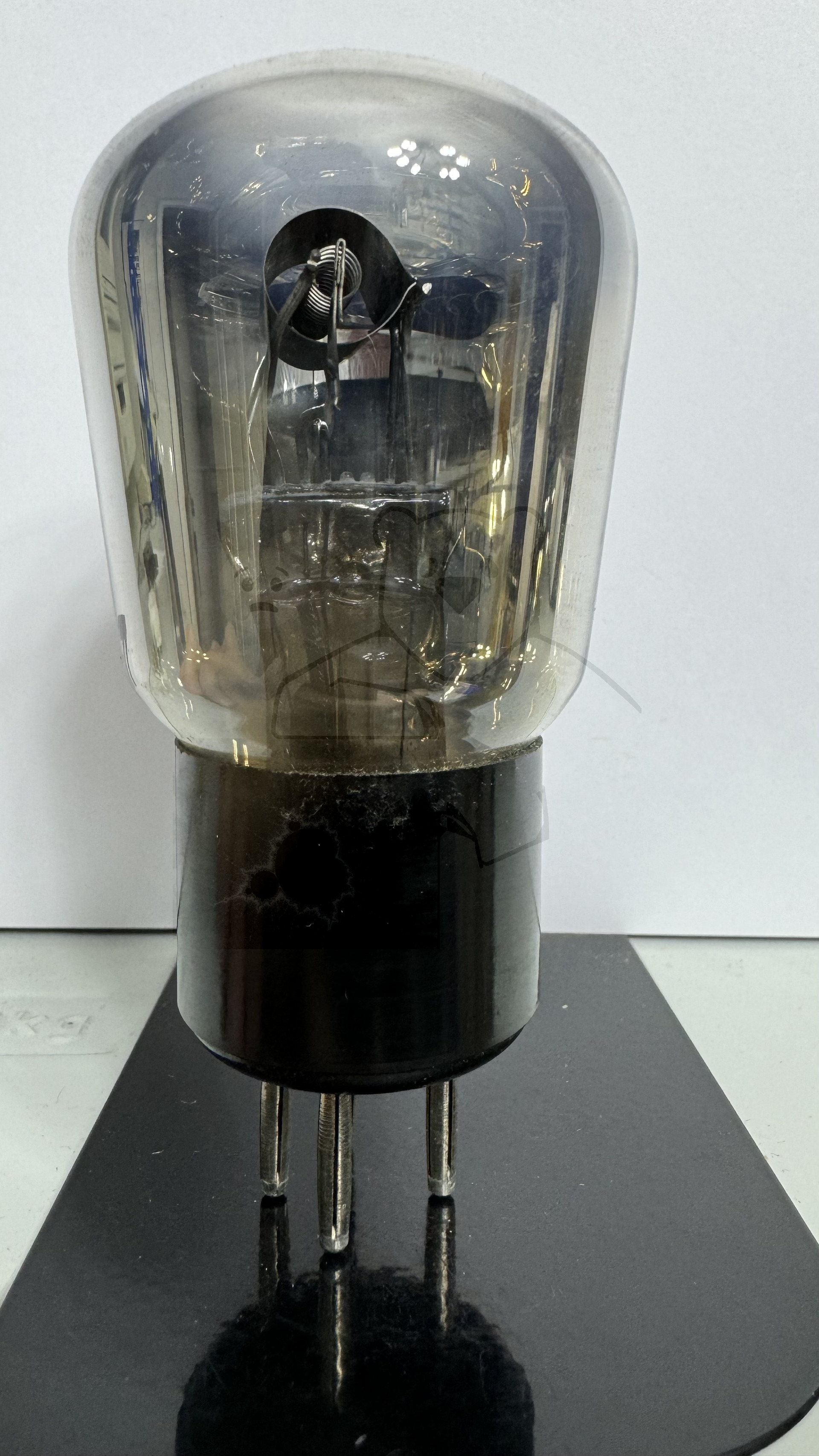

Röhre TM15 #3897 Bild 2

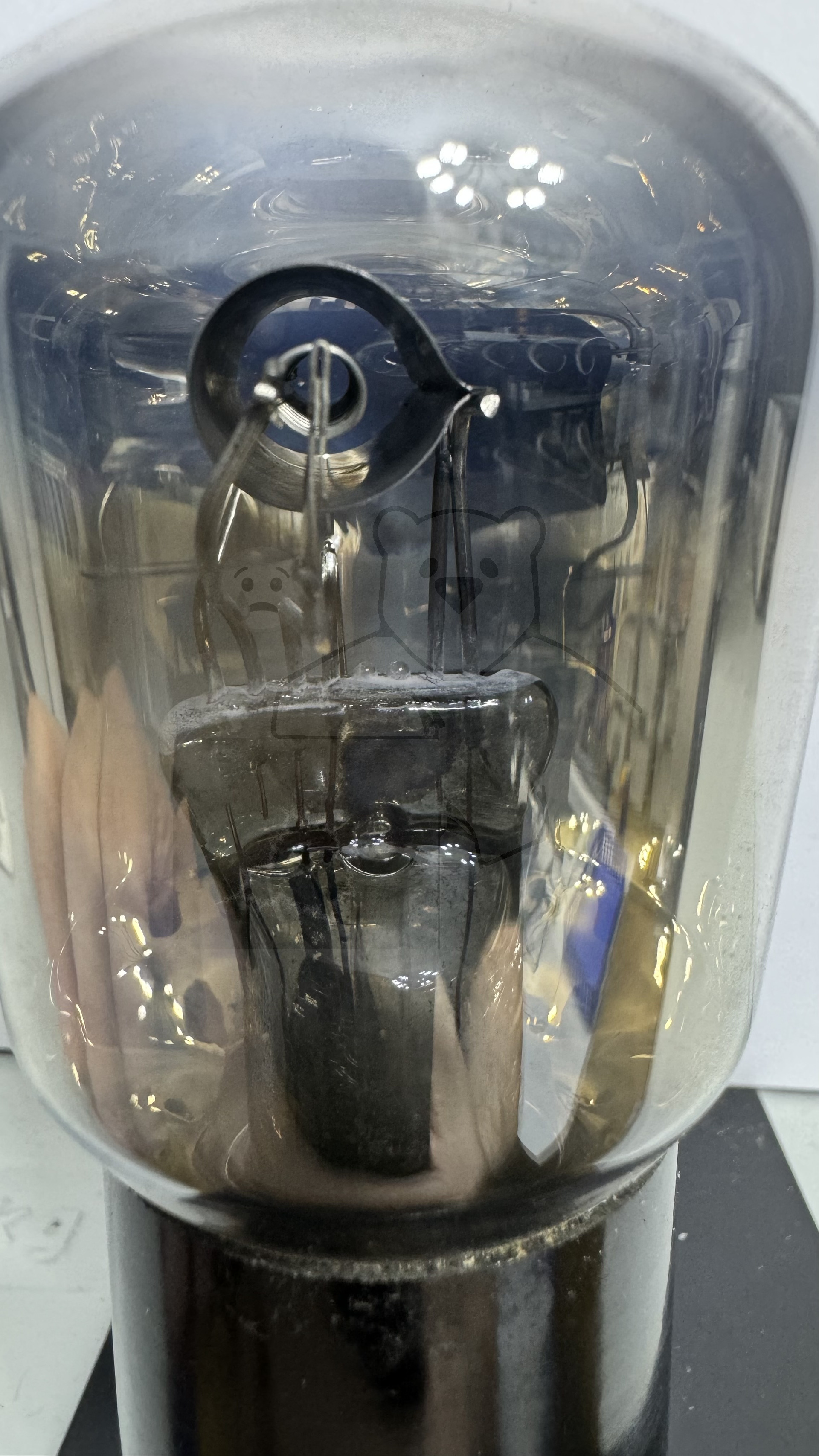

Röhre TM15 #3897 Bild 3

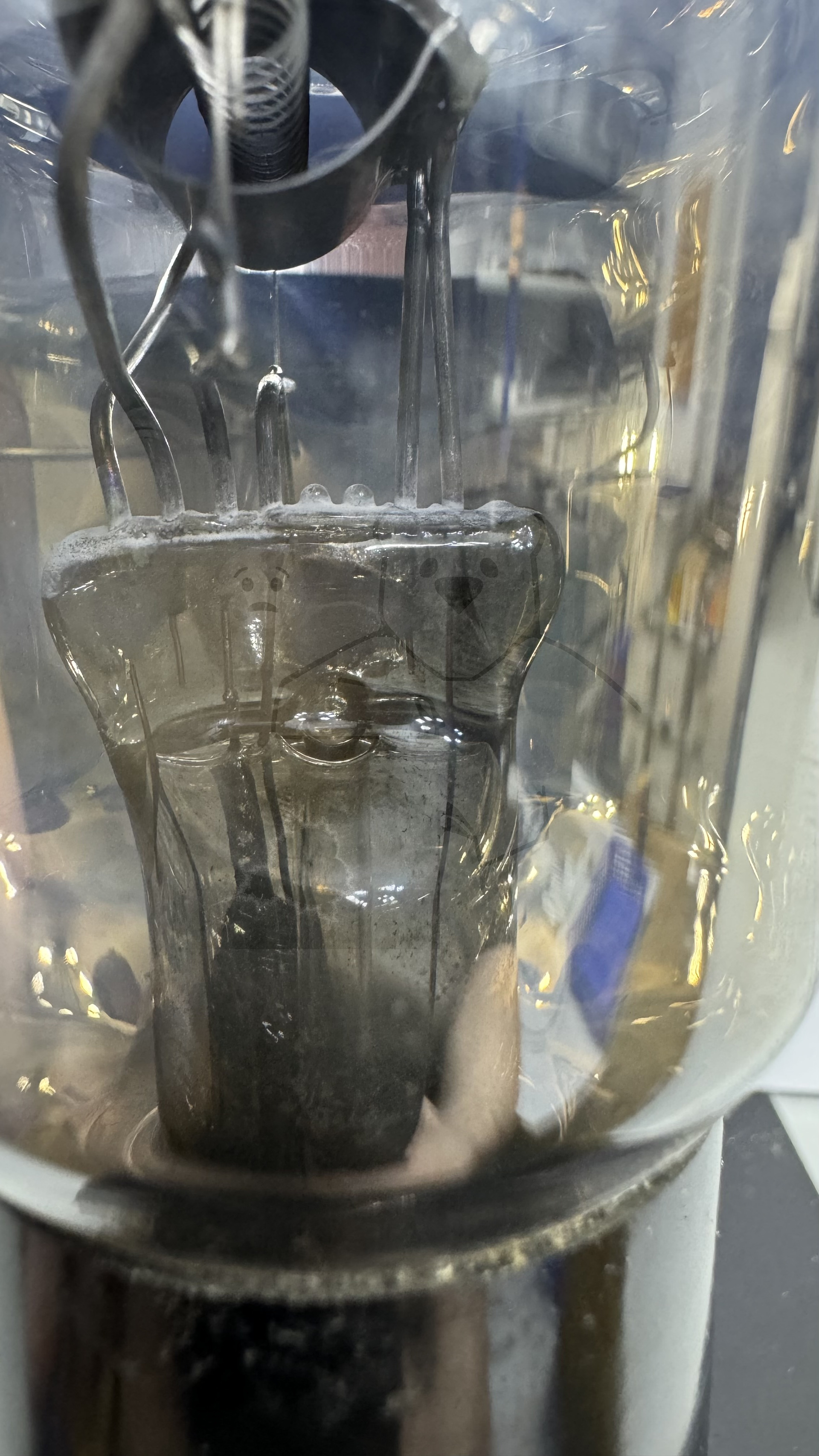

Röhre TM15 #3897 Bild 4

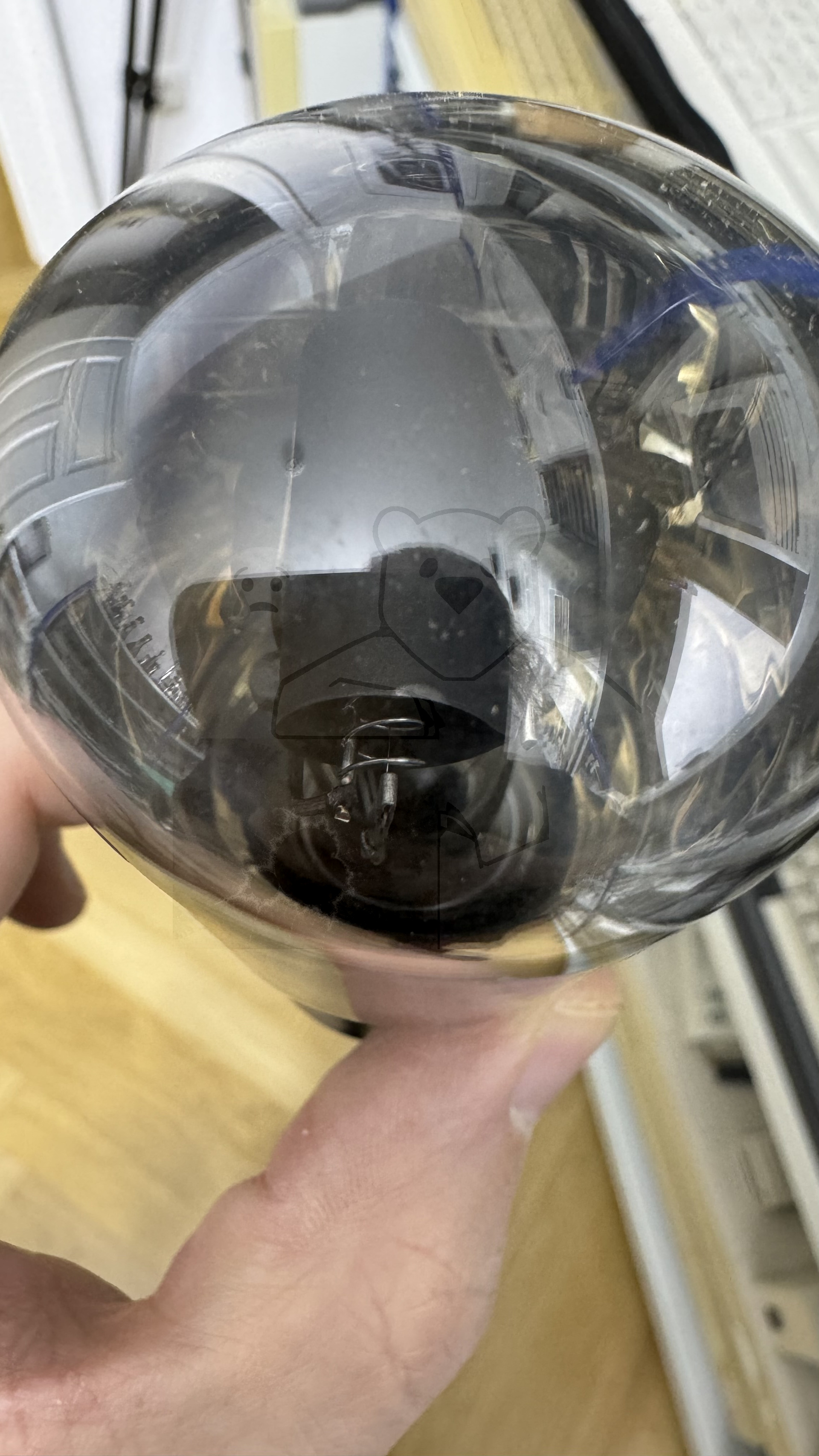

Röhre TM15 #3897 Bild 5

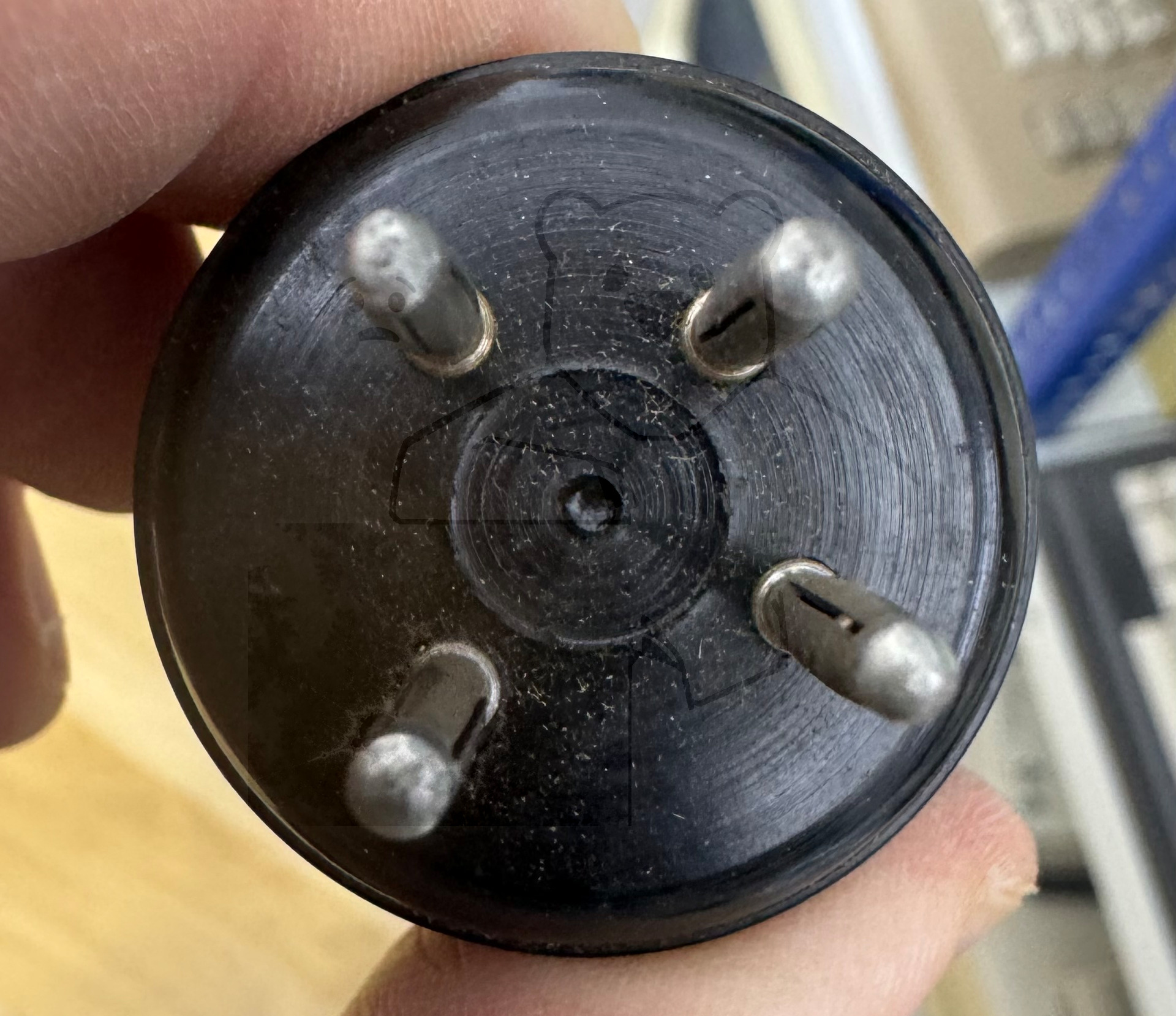

Röhre TM15 #3897 Bild 6
Röhre TM15 #3897 Verpackung Bild 1
Röhre TM15 #3897 Verpackung Bild 2
đ Alle Röhren vom Typ TM15 in der Sammlung
- â TM15 Inventar: 03645 Hersteller: â Unbekannter Hersteller
- â TM15 Inventar: 03897 Hersteller: â Radio Fotos â Grammont
