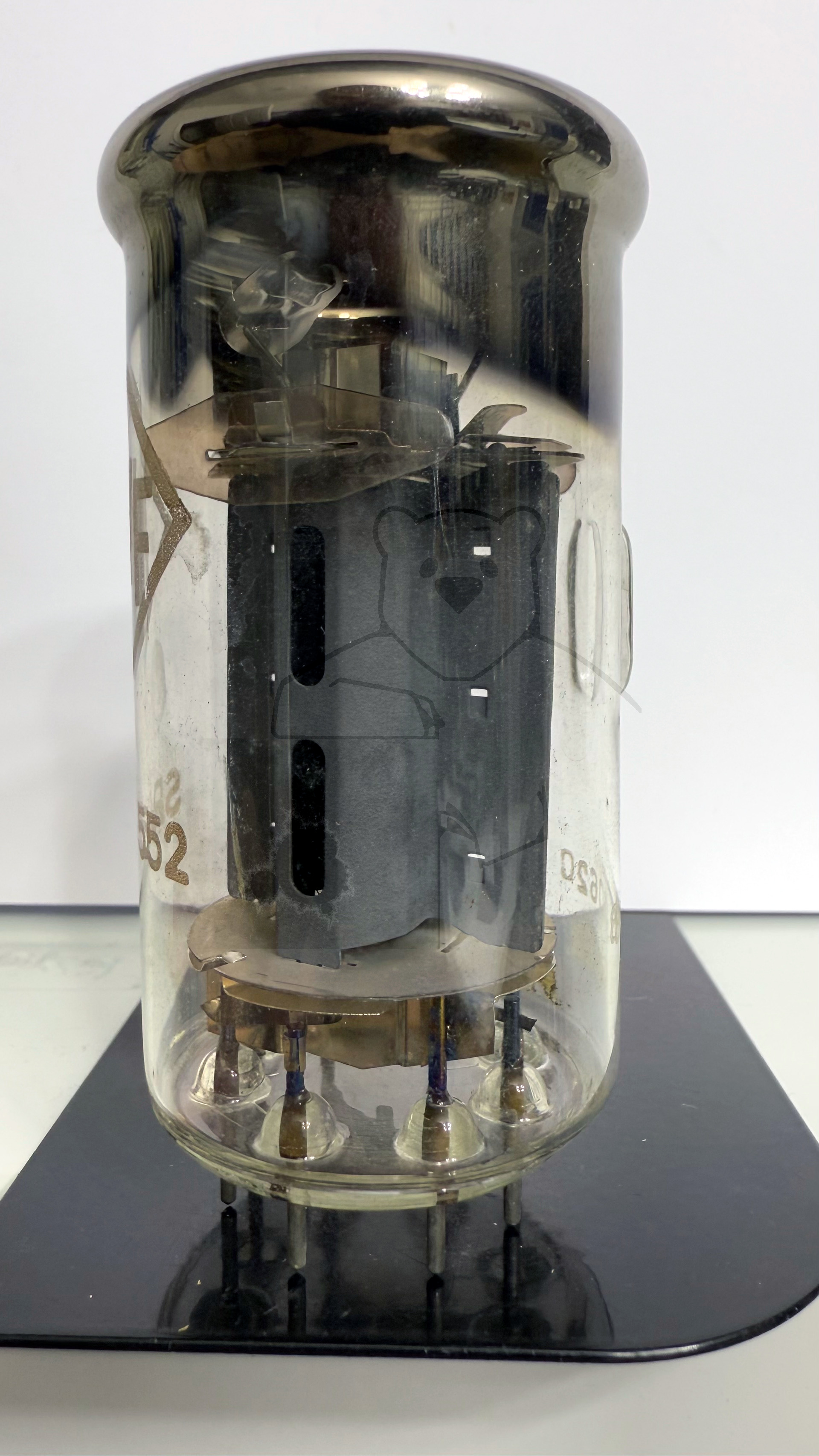

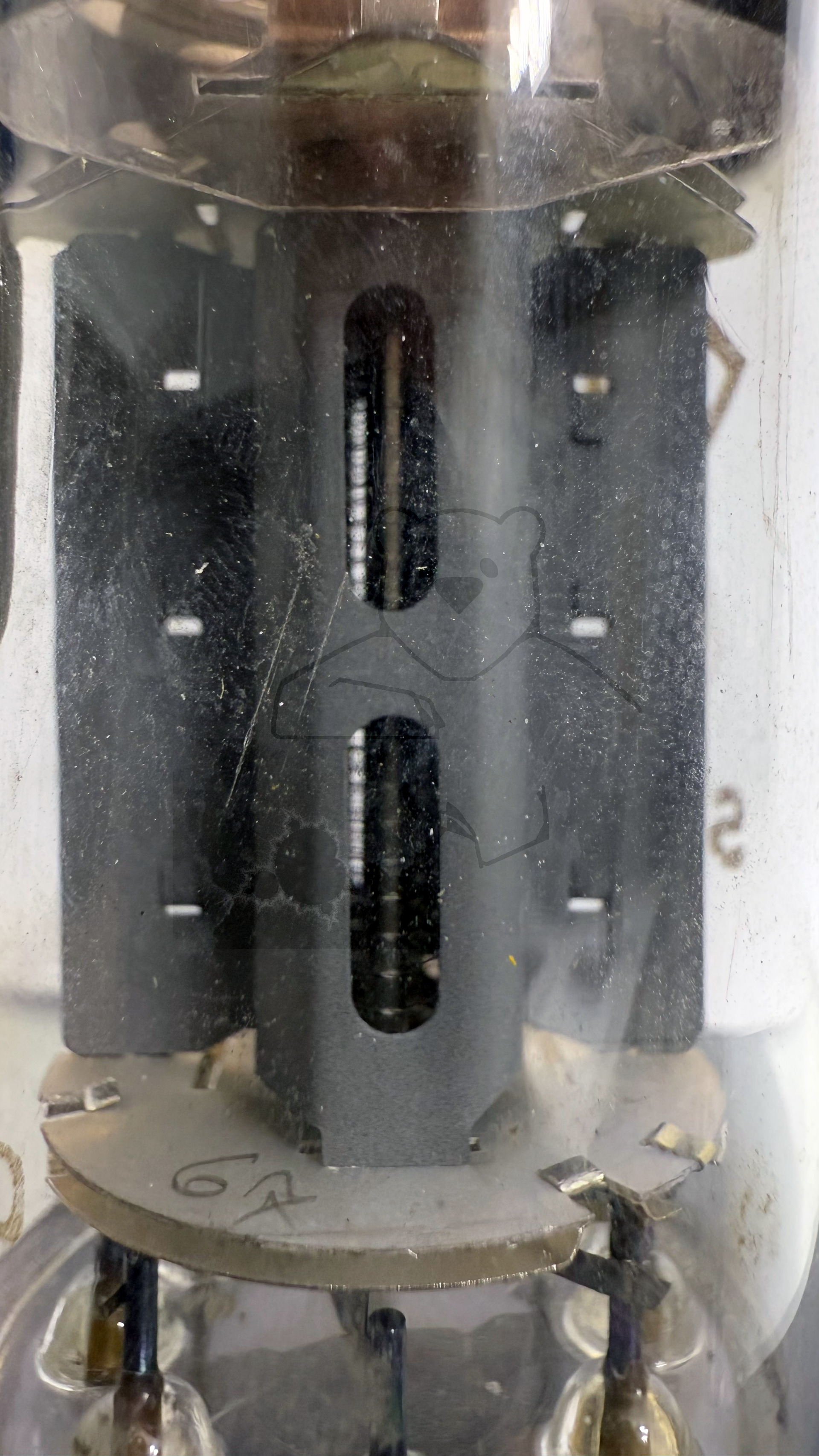

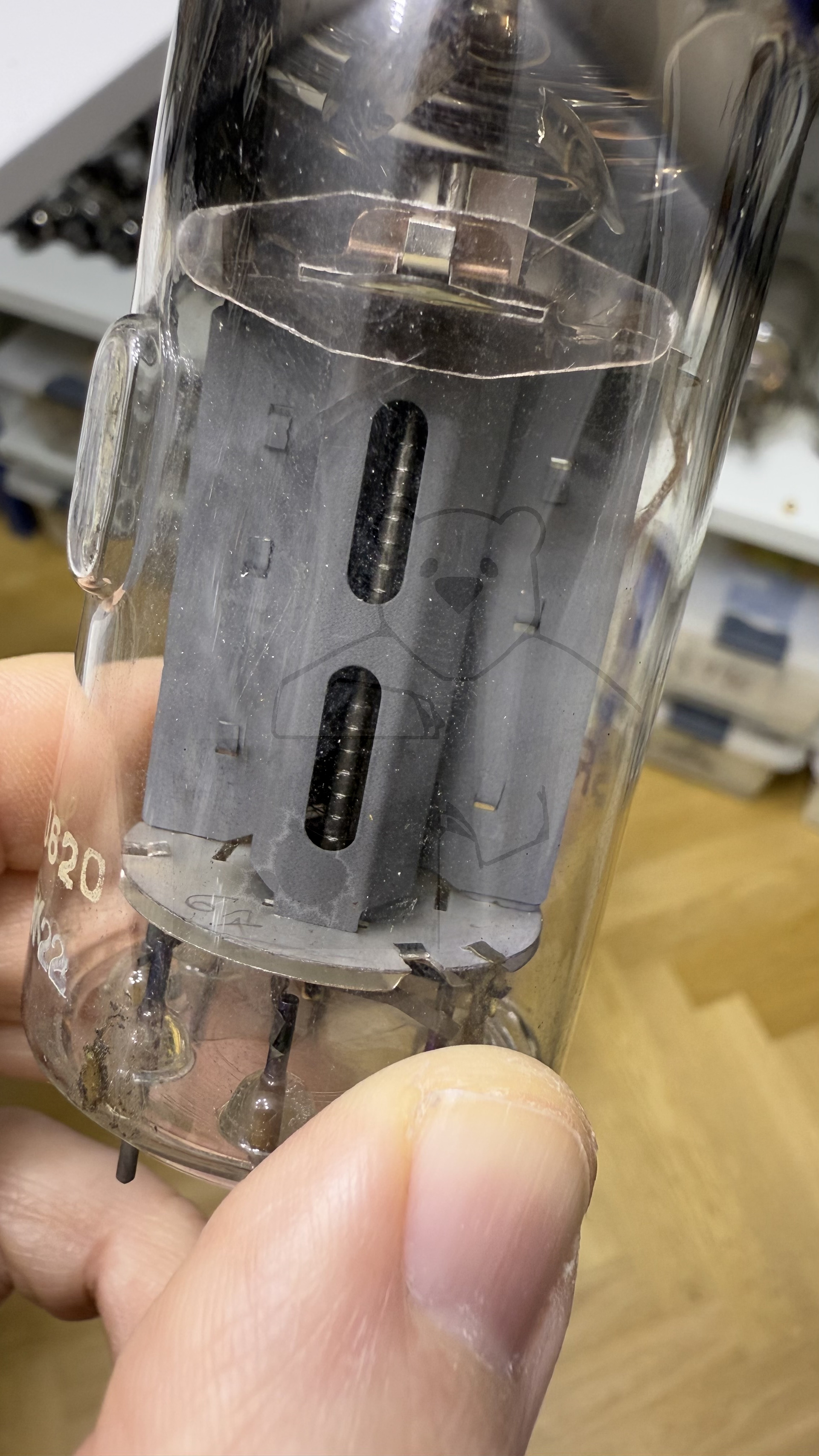

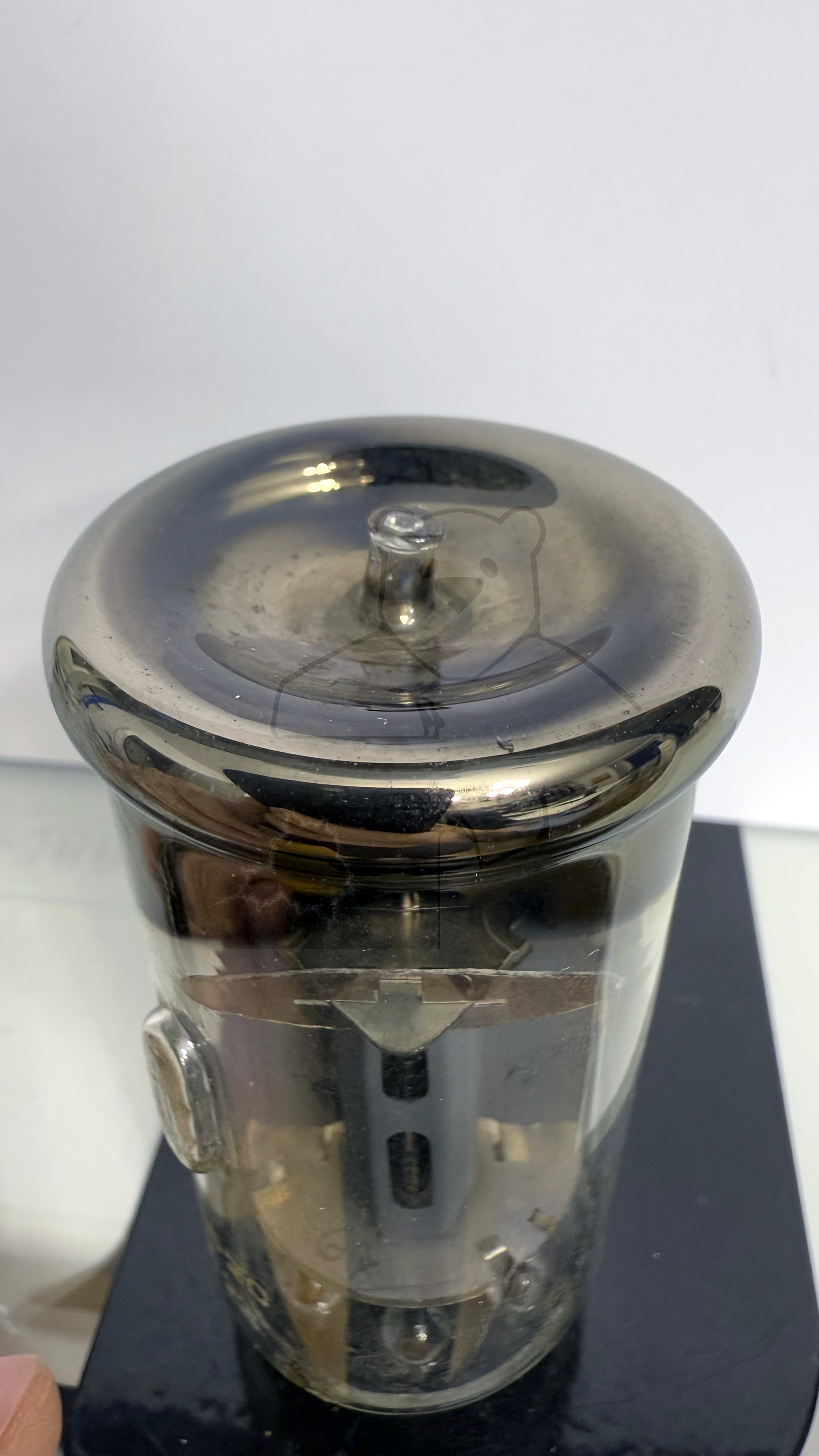

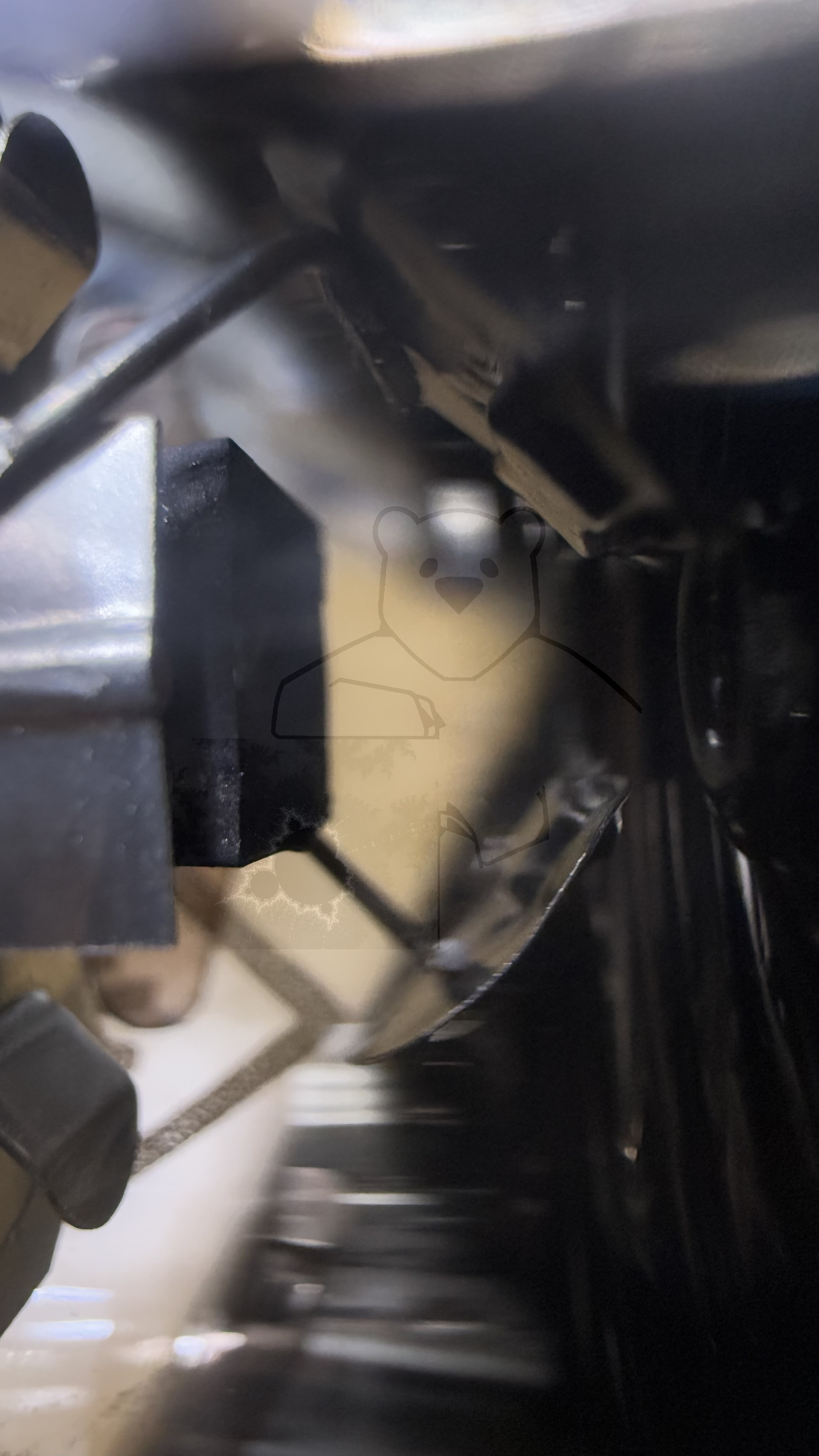

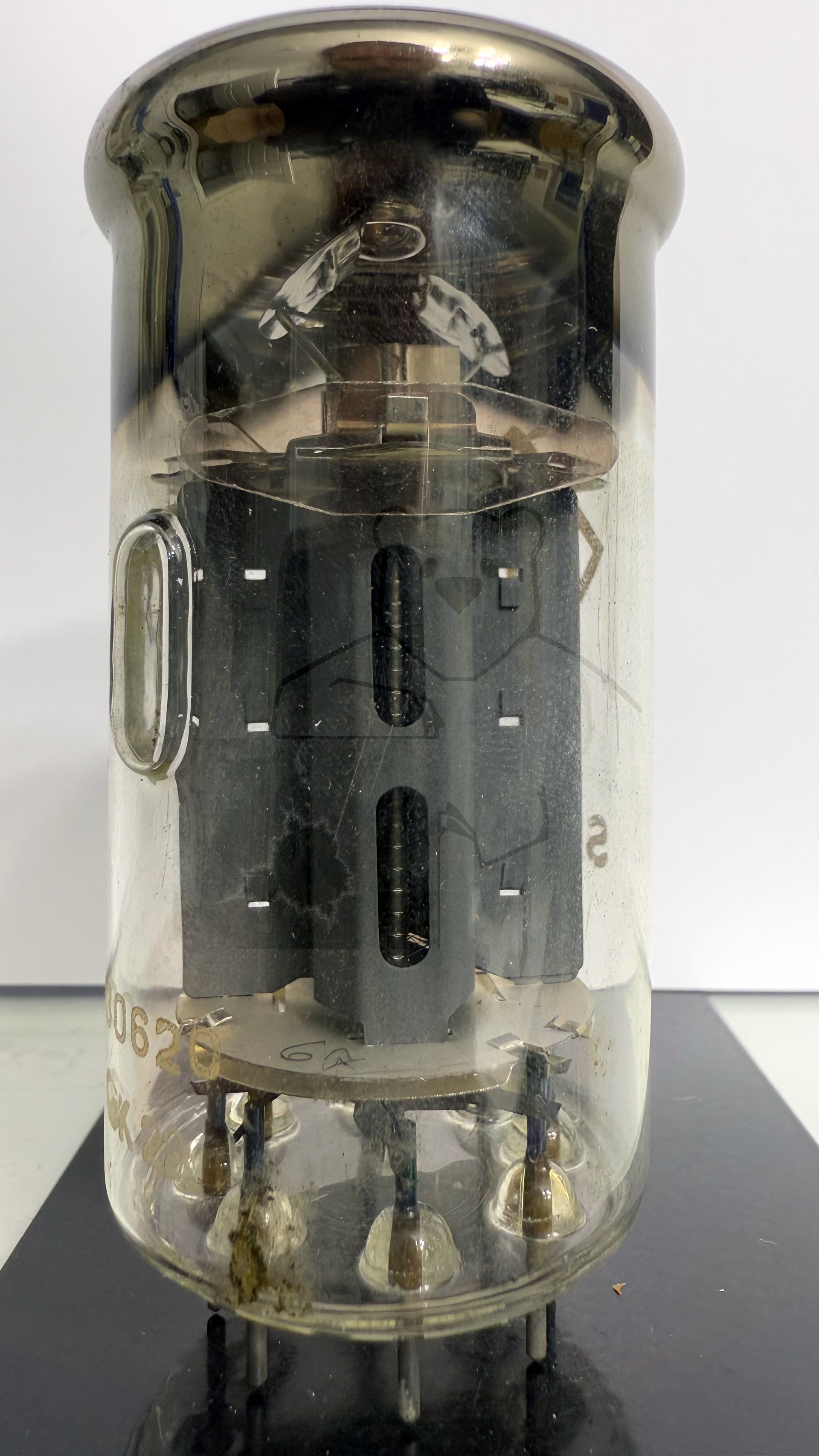

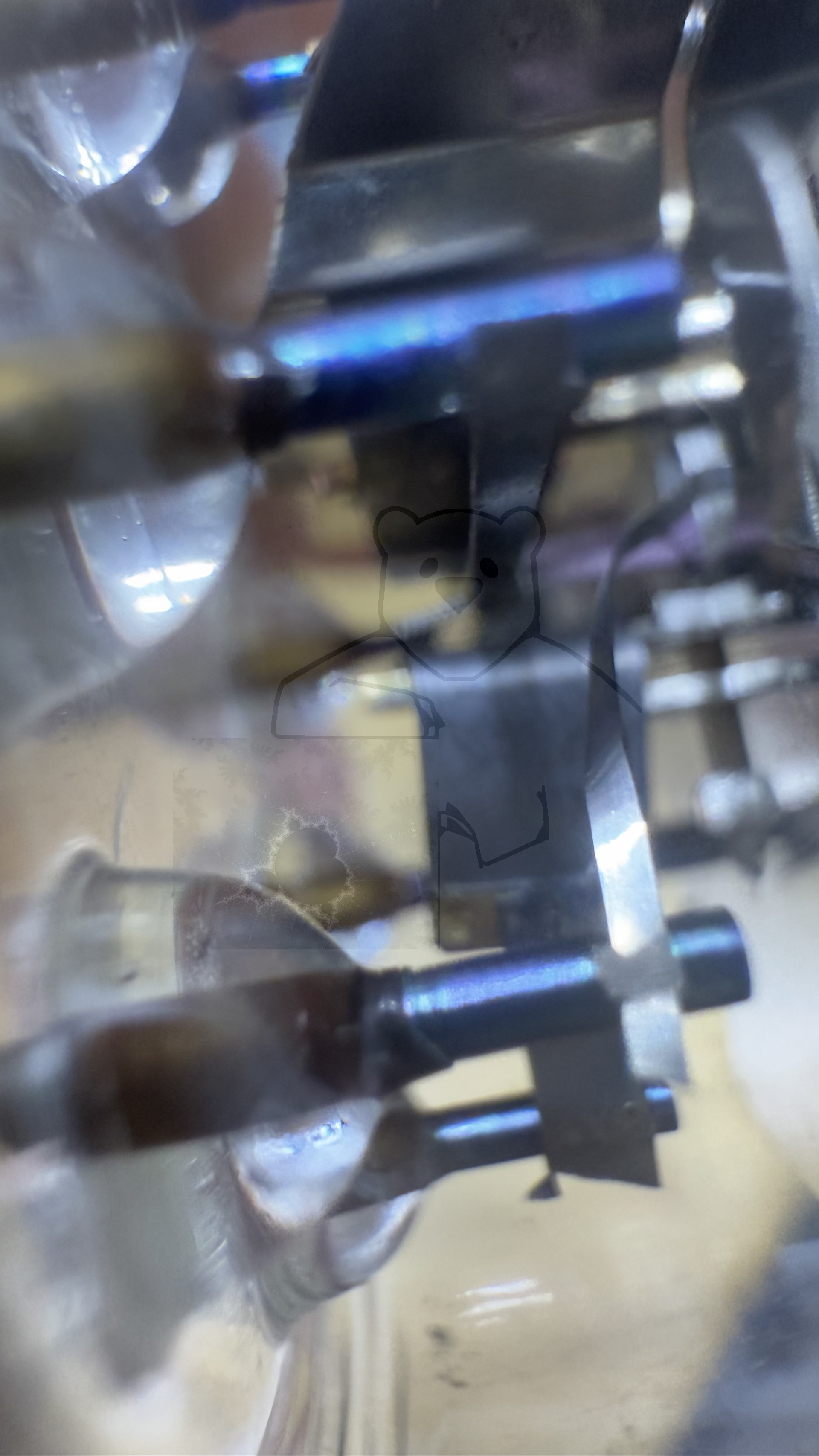

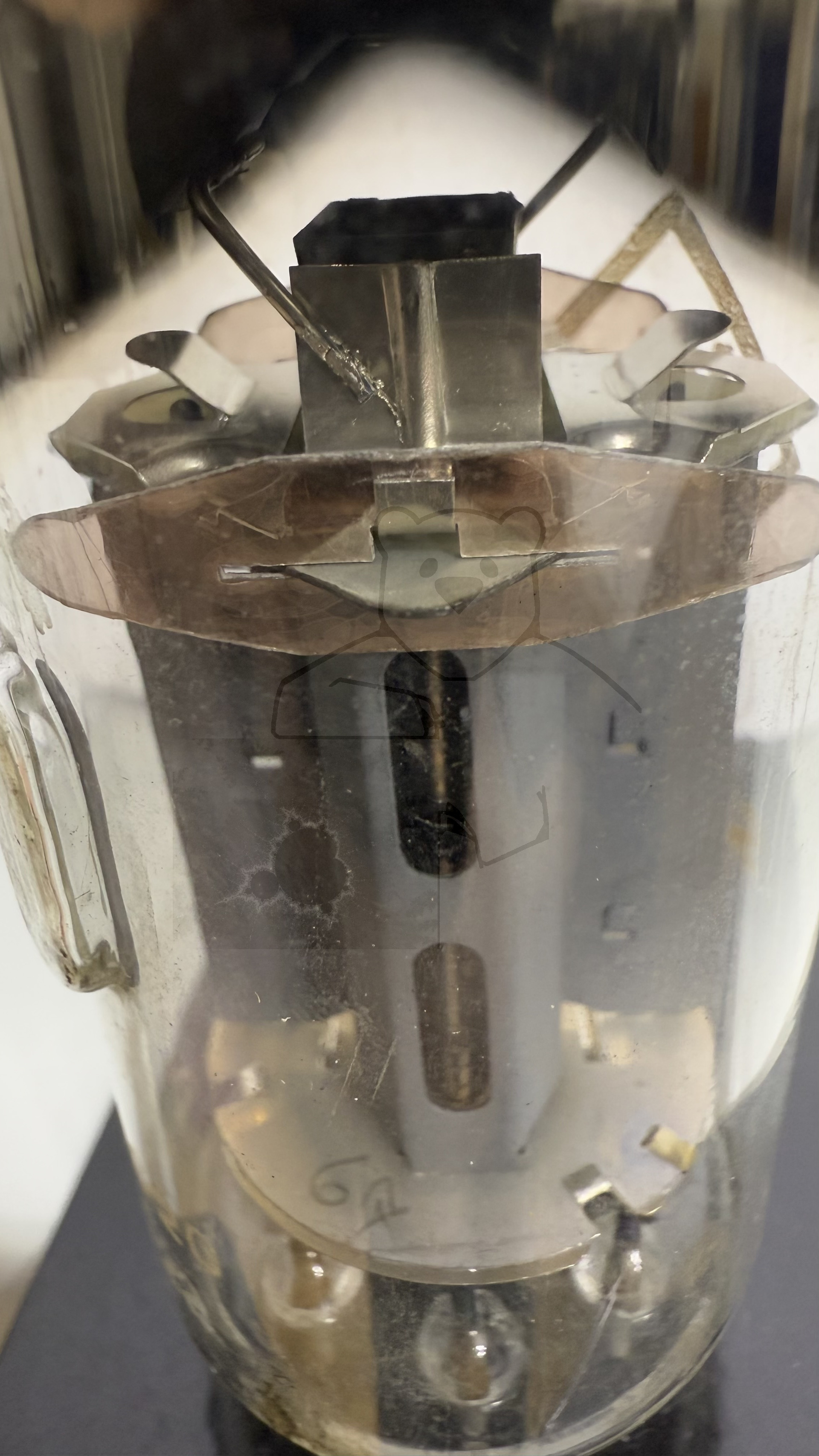

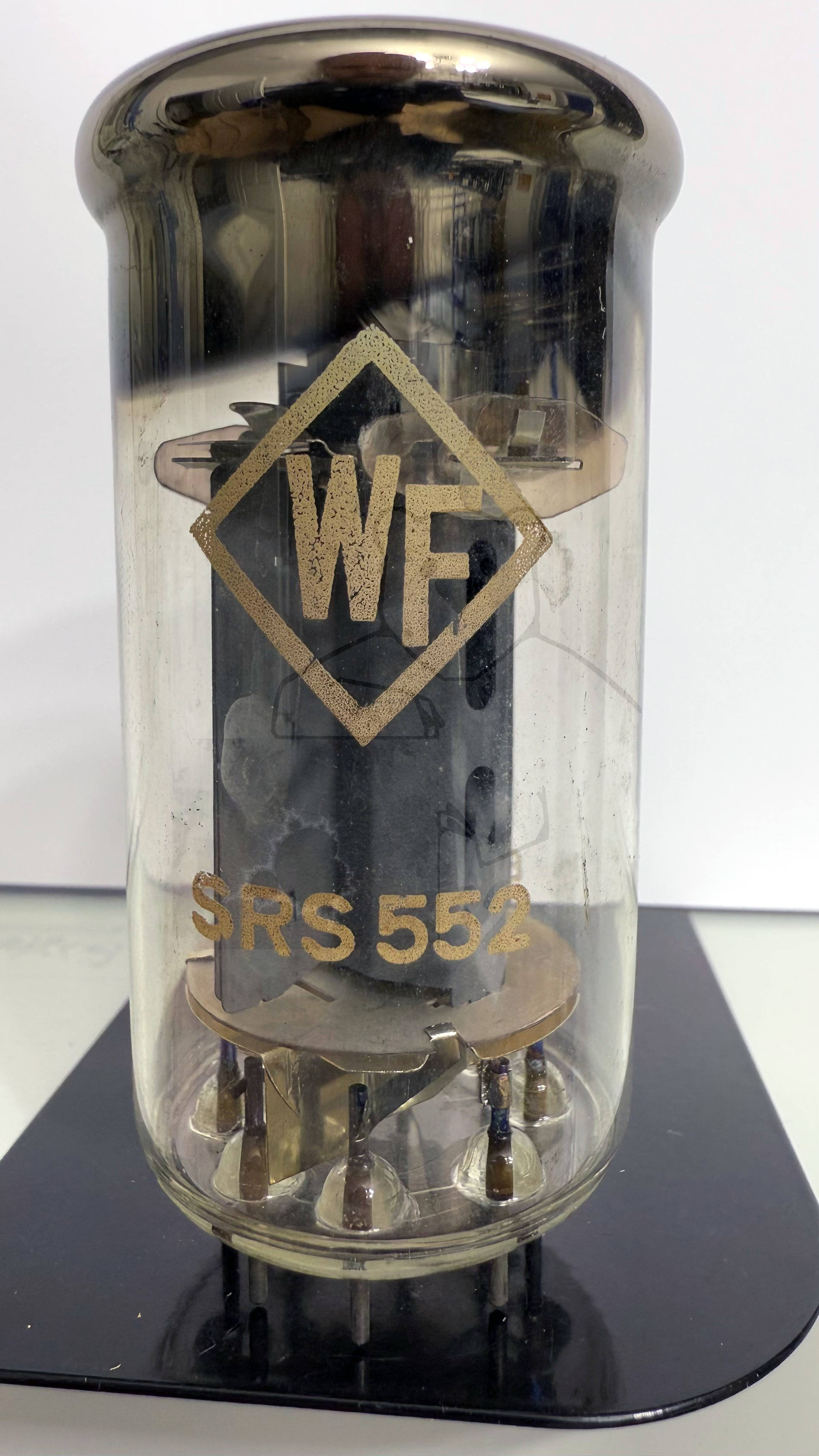

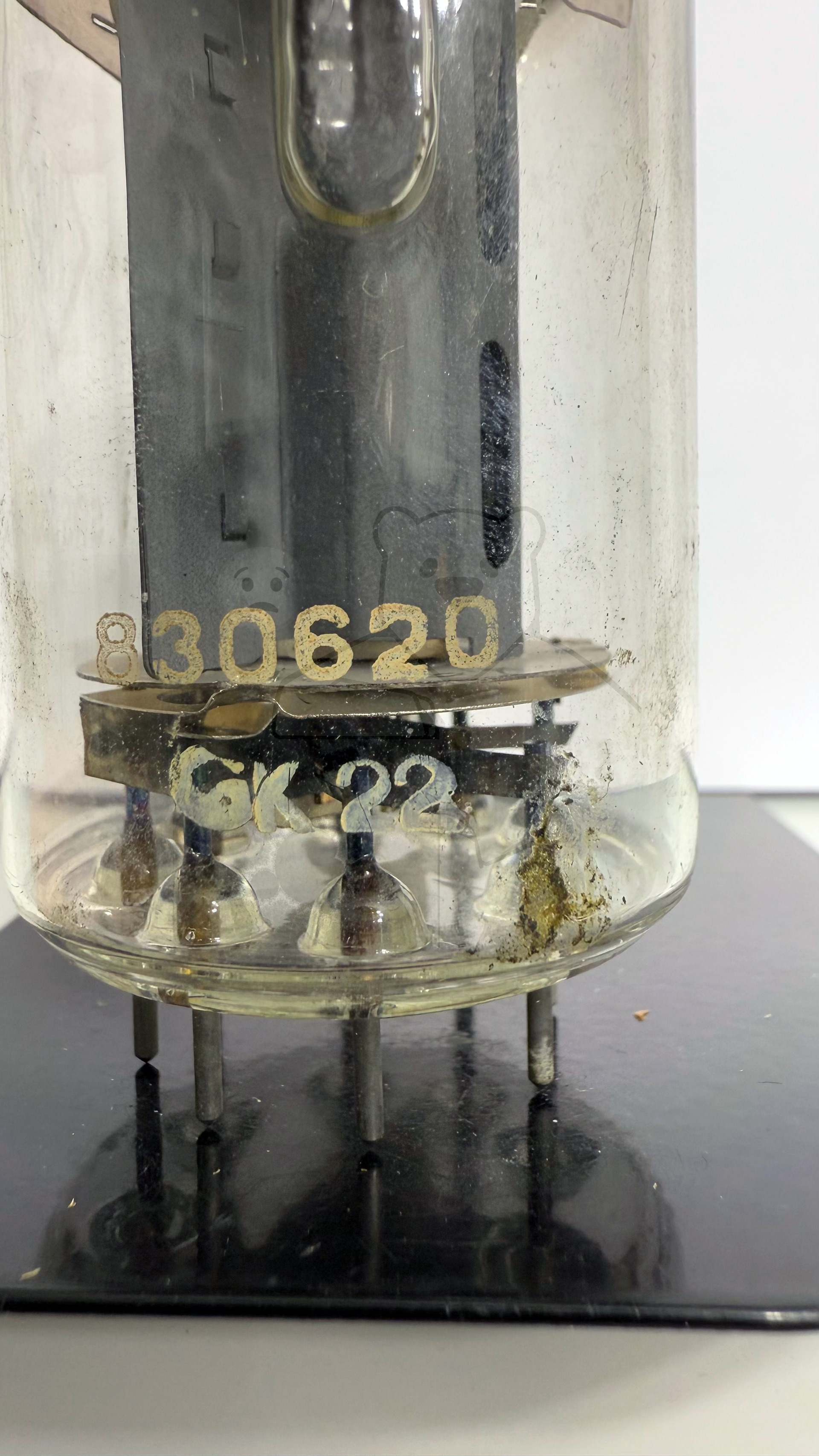

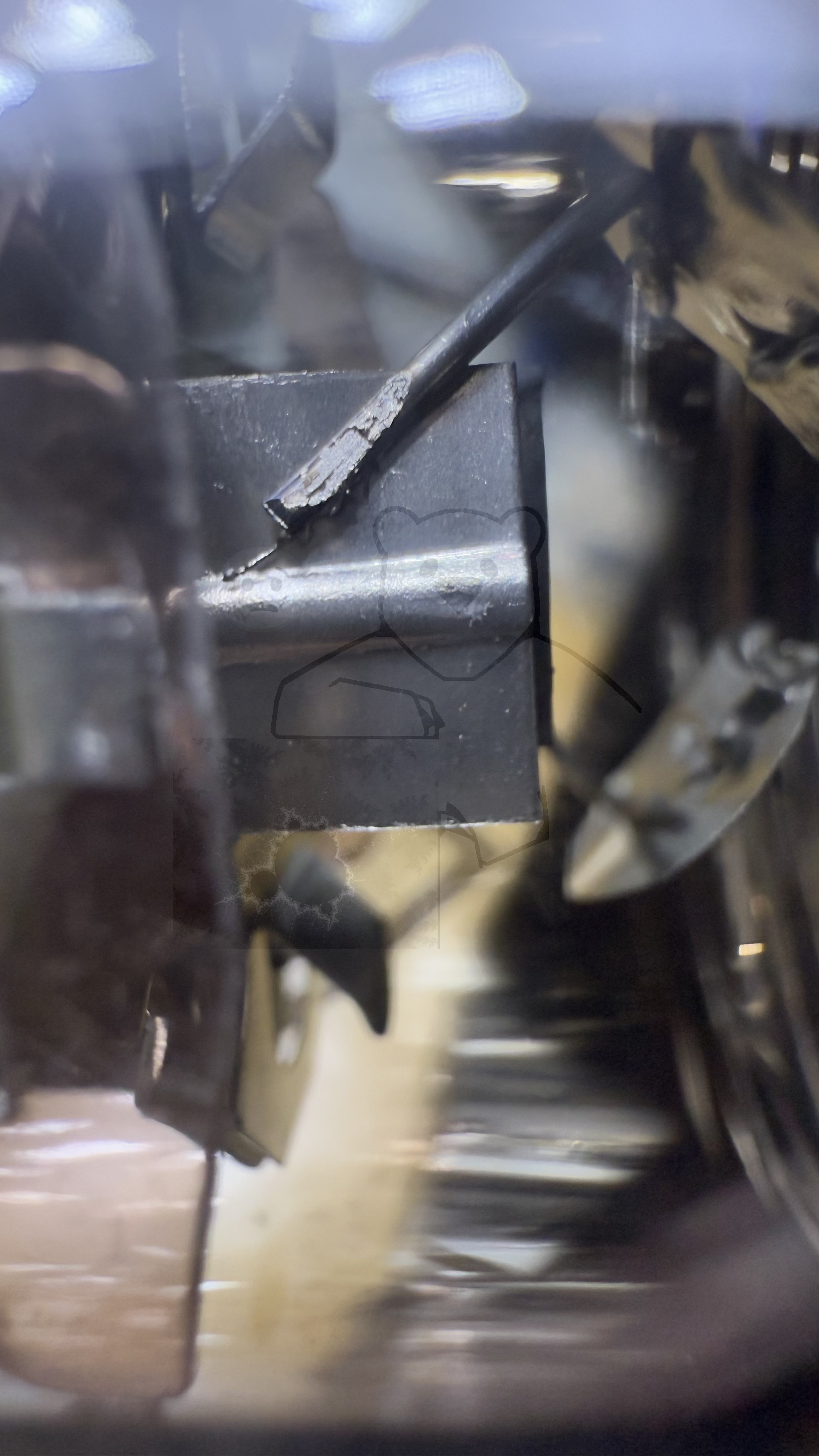

Daten und Bilder der Röhre: SRS552

🔎 Beschreibung der Röhre: SRS552

Name	SRS552
Vergleichsname	→ LS50 → P50/2
Heizspannung (Volt)	12,6
Heizstrom (Ampère)	0,75
Art der Heizung	Indirekt

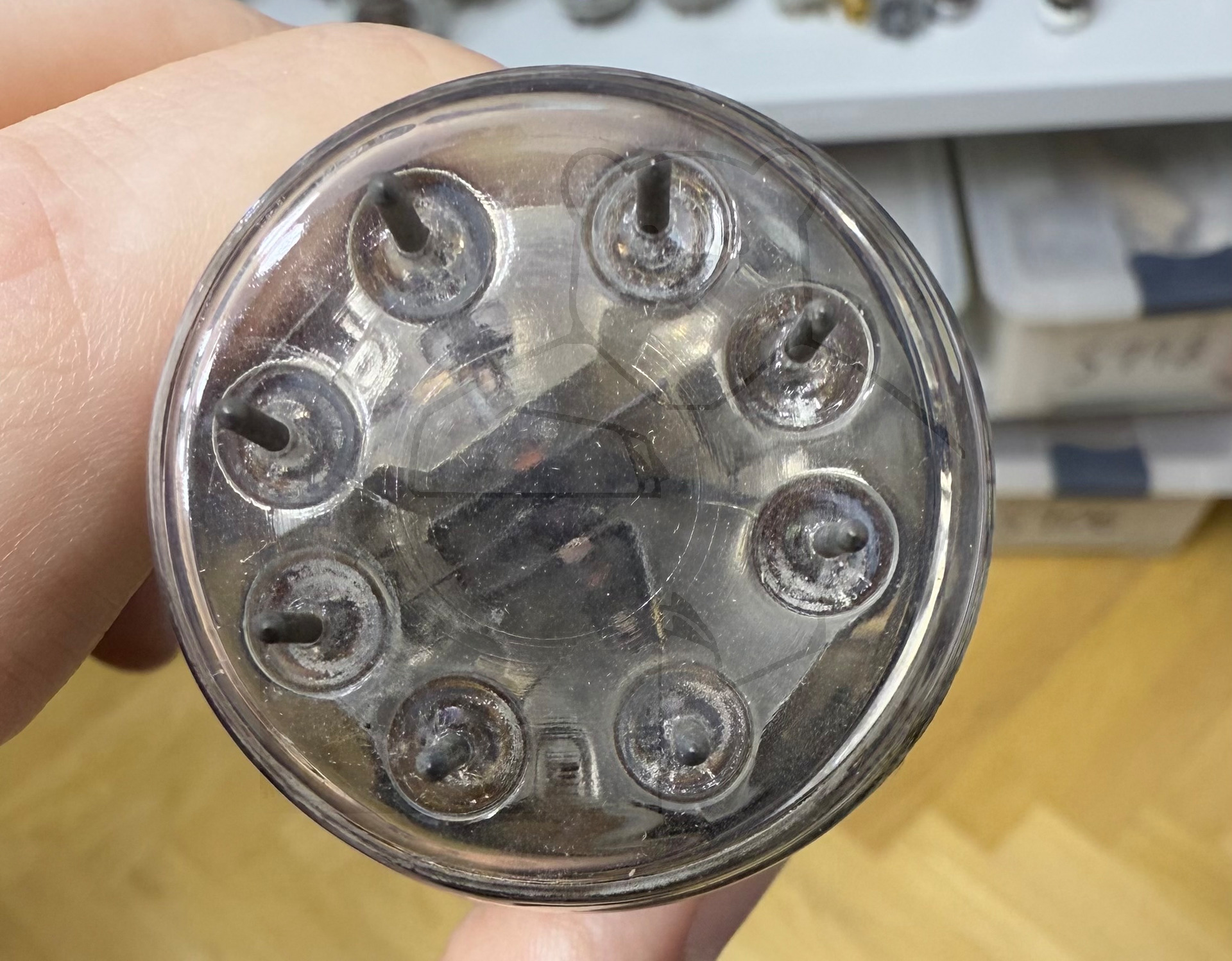

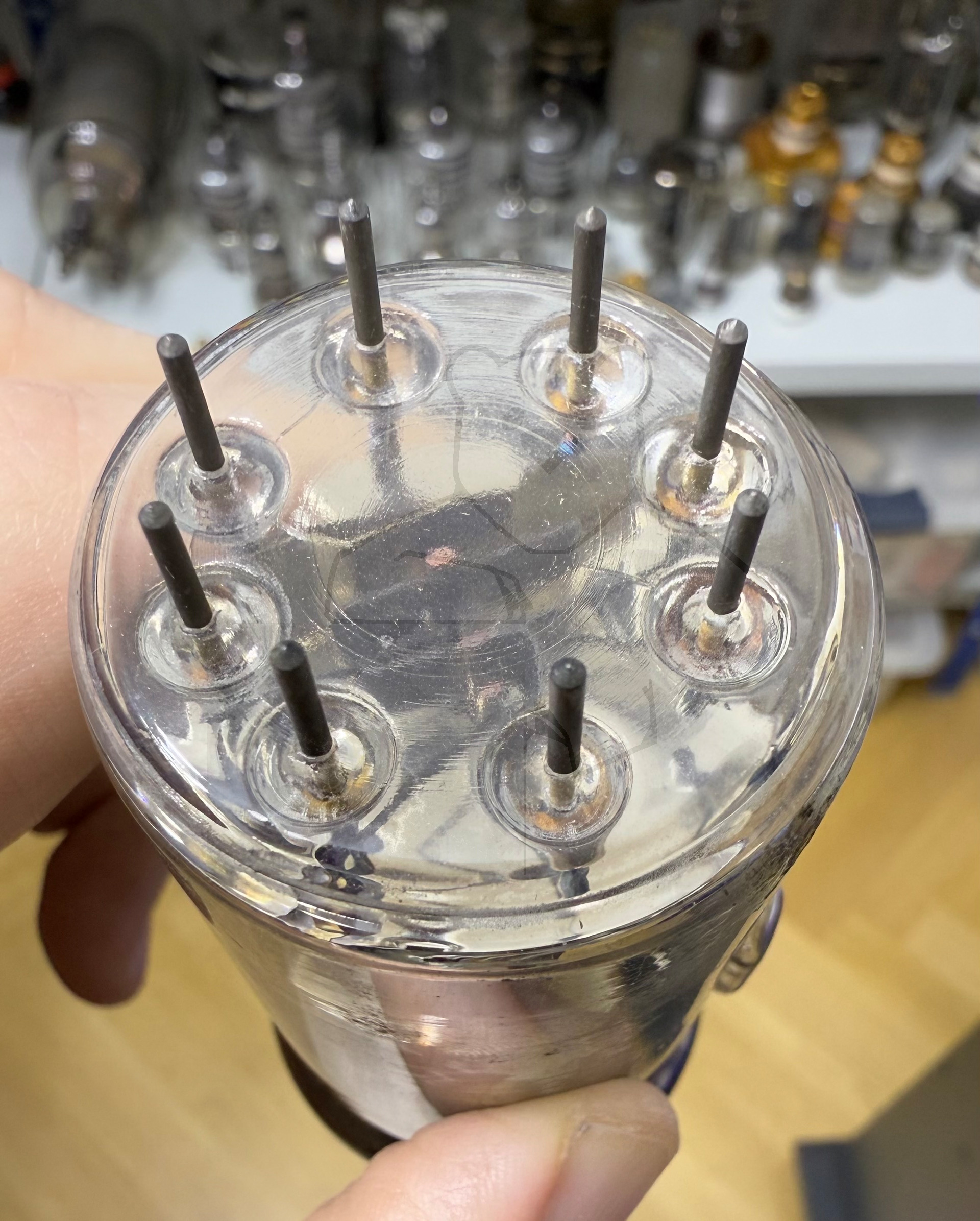

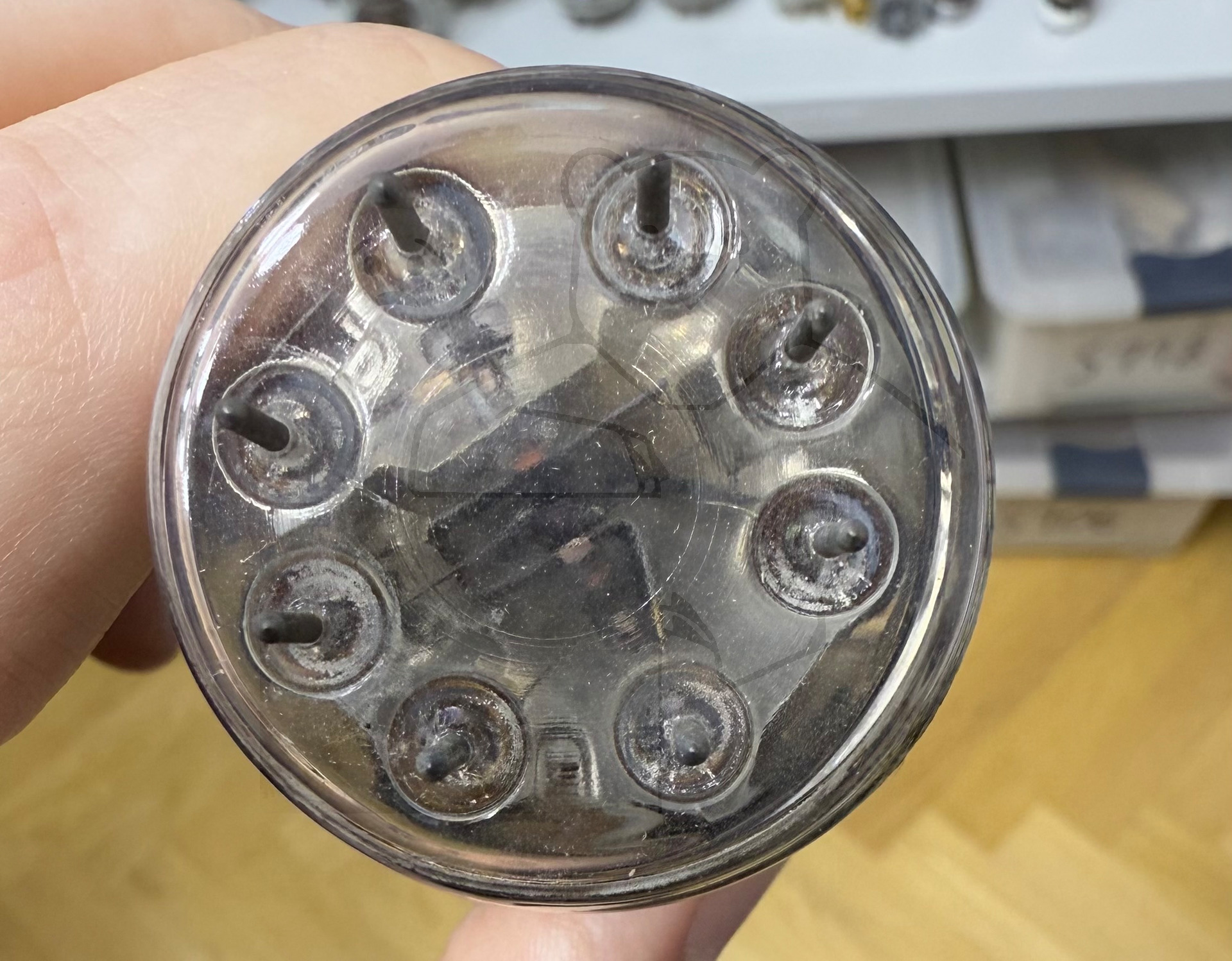

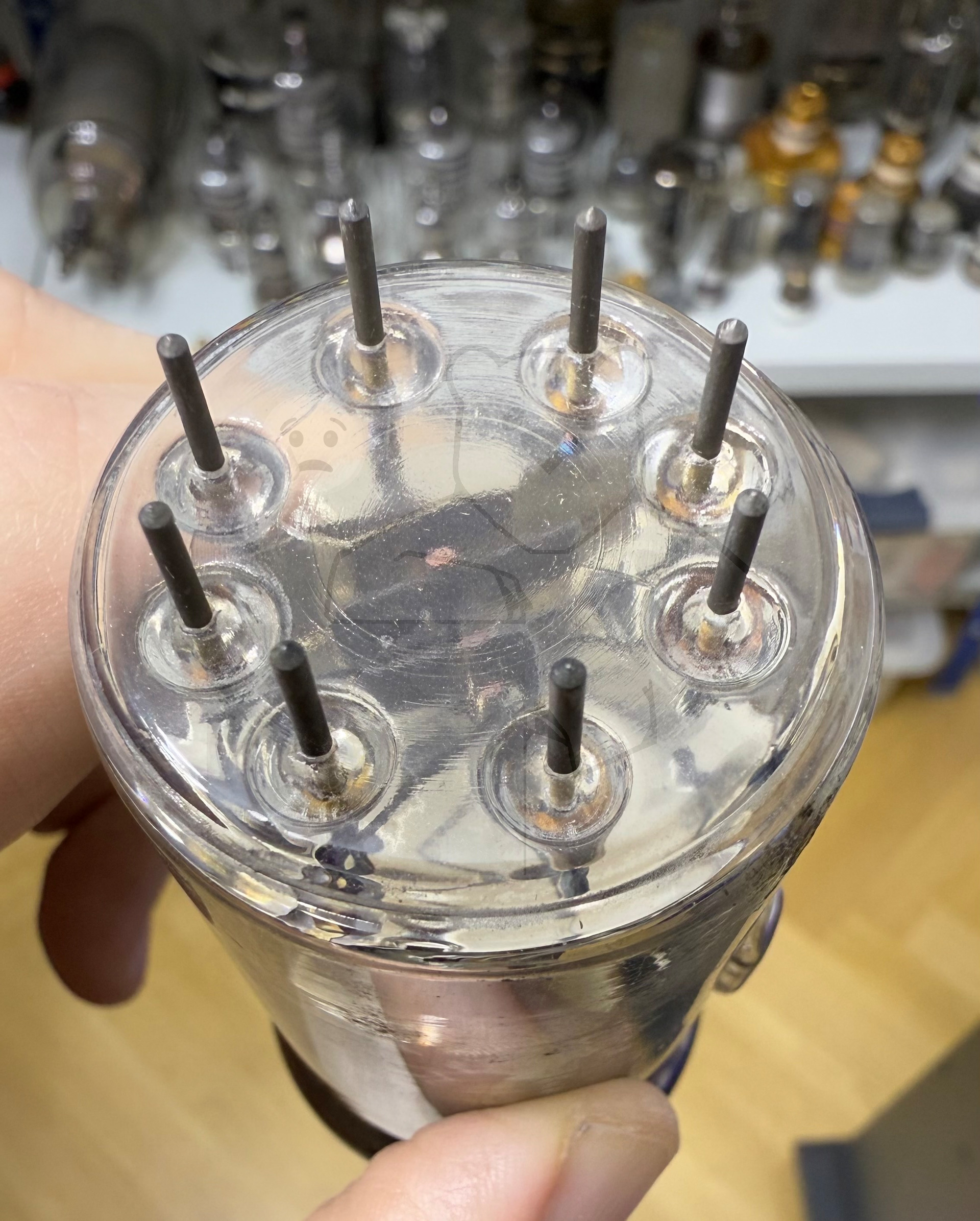

Röhren mit Sockel	Spezialsockel, Deutsche Wehrmacht → Liste aller Röhren mit: Spezialsockel, Deutsche Wehrmacht
Zusätzliche Informationen	DDR Nachbau der → LS50, ursprünglich entwickelt für die Deutsche Wehrmacht. Die verbesserte Variante ist die → P50/2.
Letzte Änderung	10.12.2024 13:44:24

🔎 Beschreibung der Systeme für die Röhre: SRS552

	System 1
Kathode	k
Gitter 1	g1
Gitter 2	g2
Gitter 3	g3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	a
Anode 2
Leuchtschirm
Heizung	f, f
Abschirmung	s
Funktion	→ Senderoehre, Pentode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

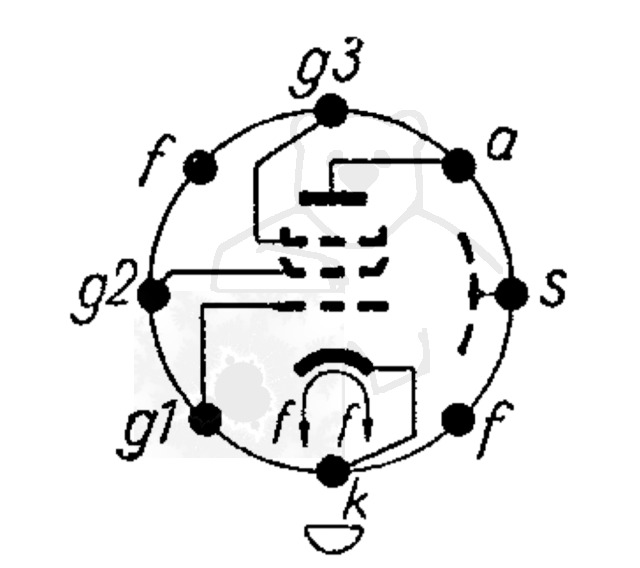

🔎 Sockelschaltung der SRS552

Bildquelle: RFT VEB Funkwerk Erfurt Datenblatt

🔎 Datenblätter zur Röhre: SRS552
Datenblatt SRS552N RFT [www.tubedata.info].pdf (609 kB)
