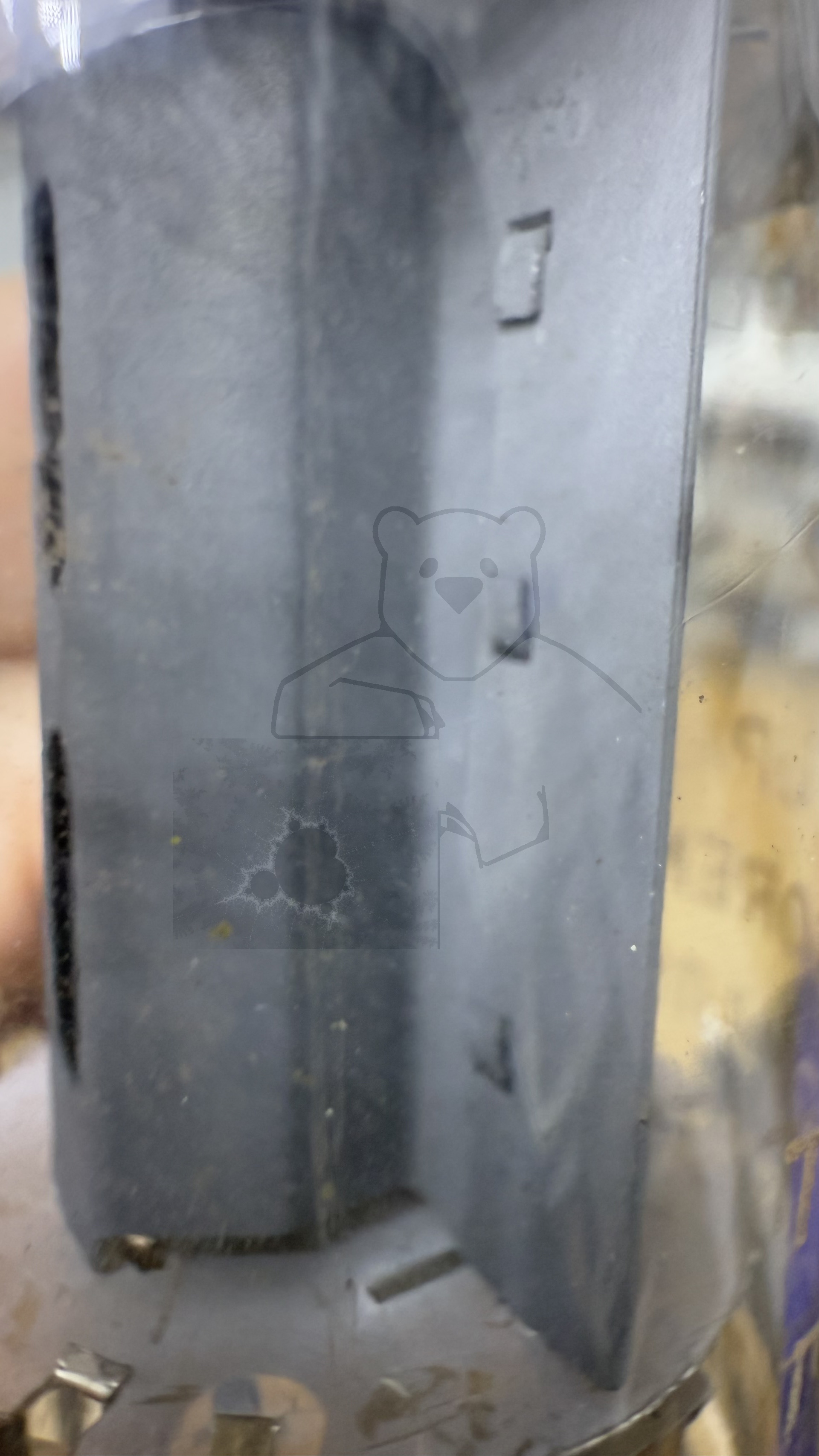

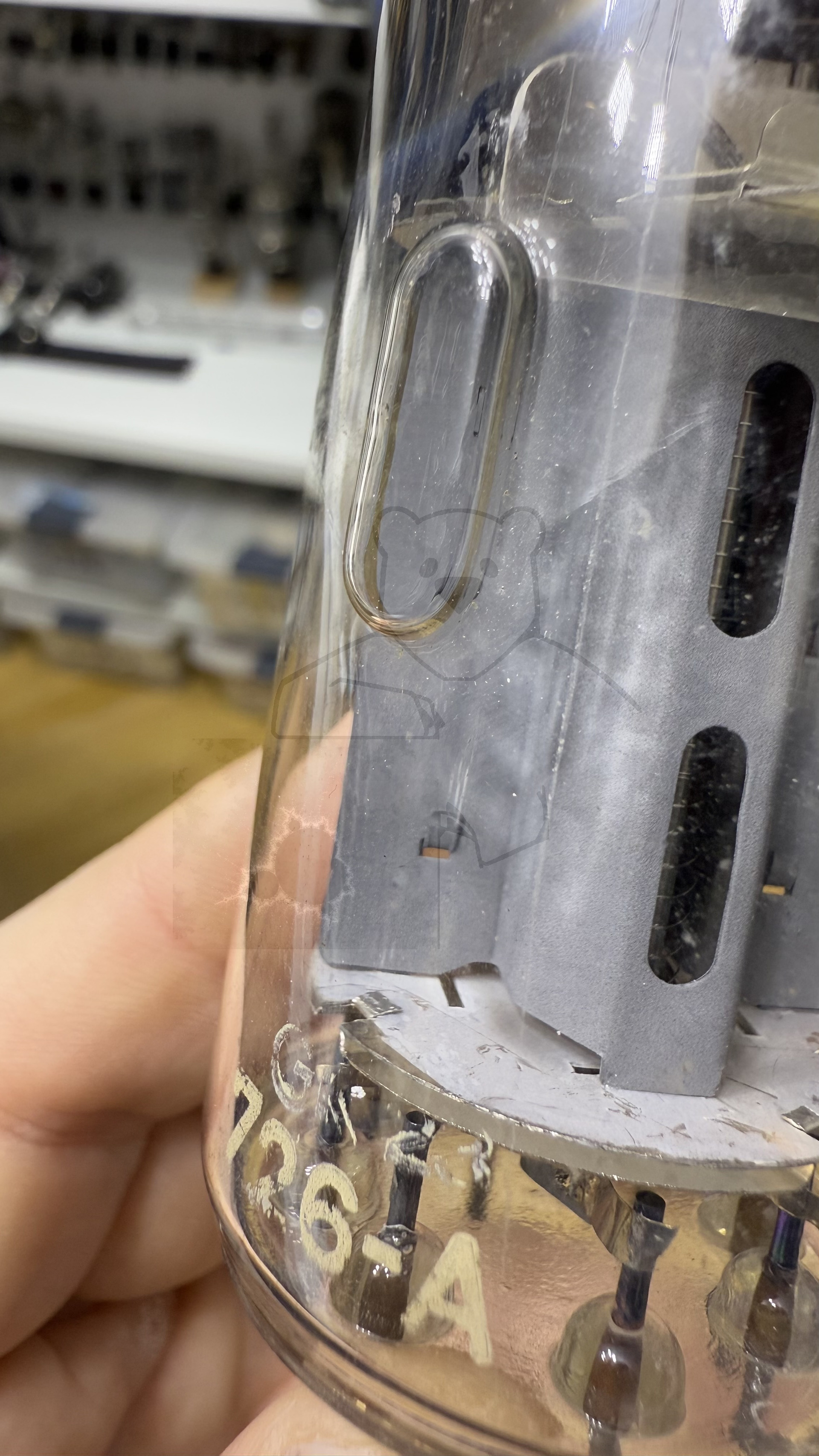

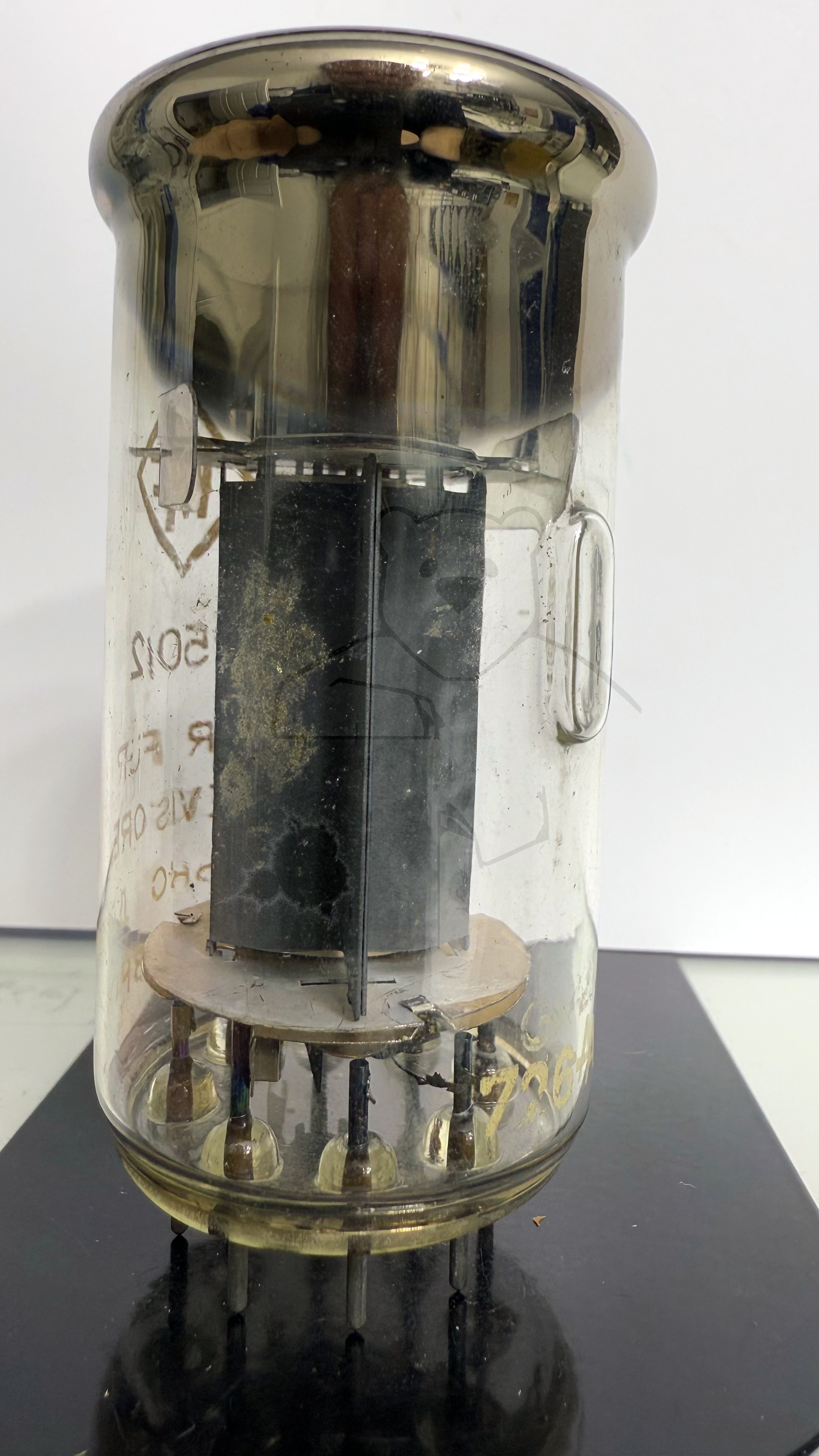

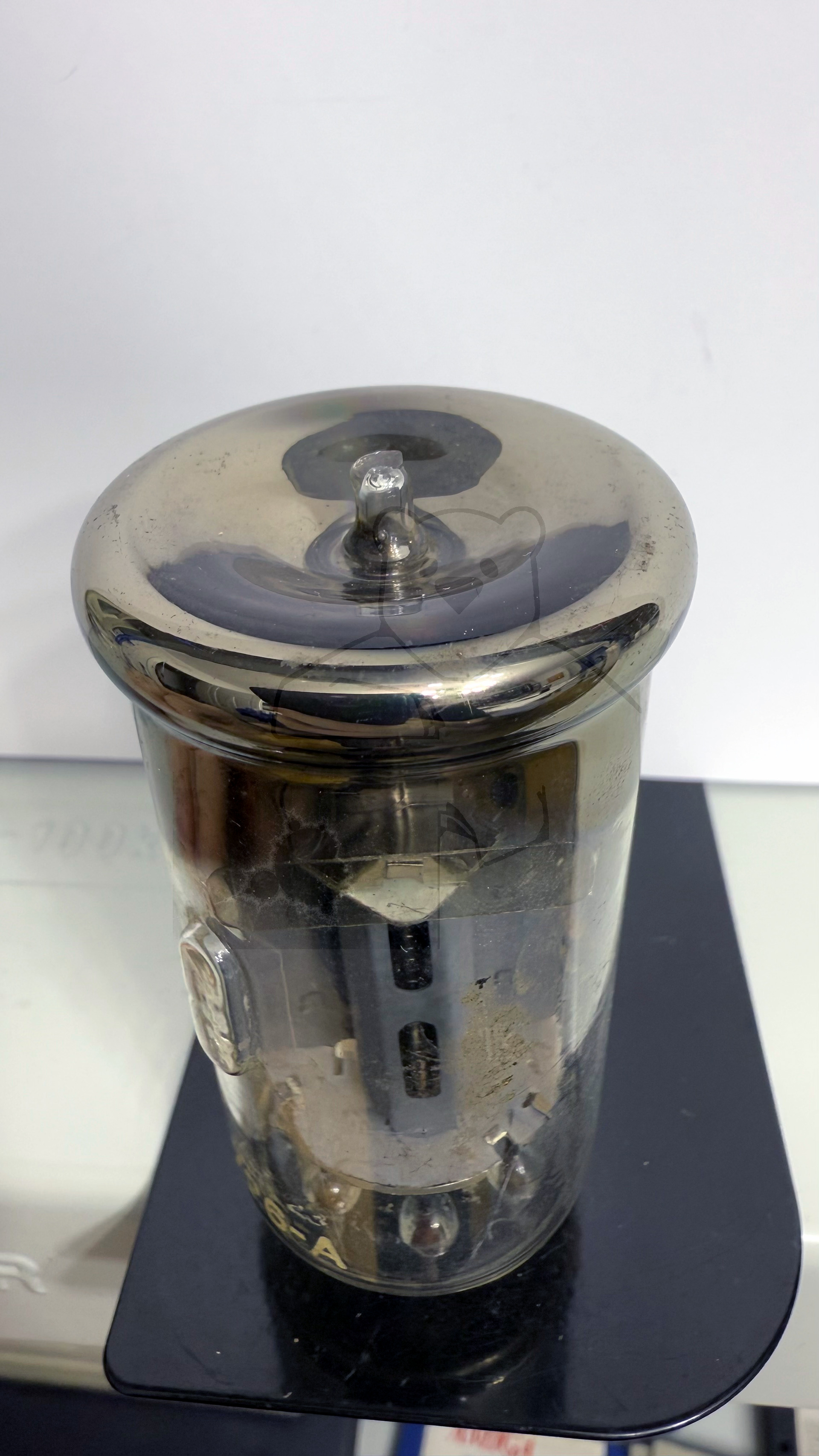

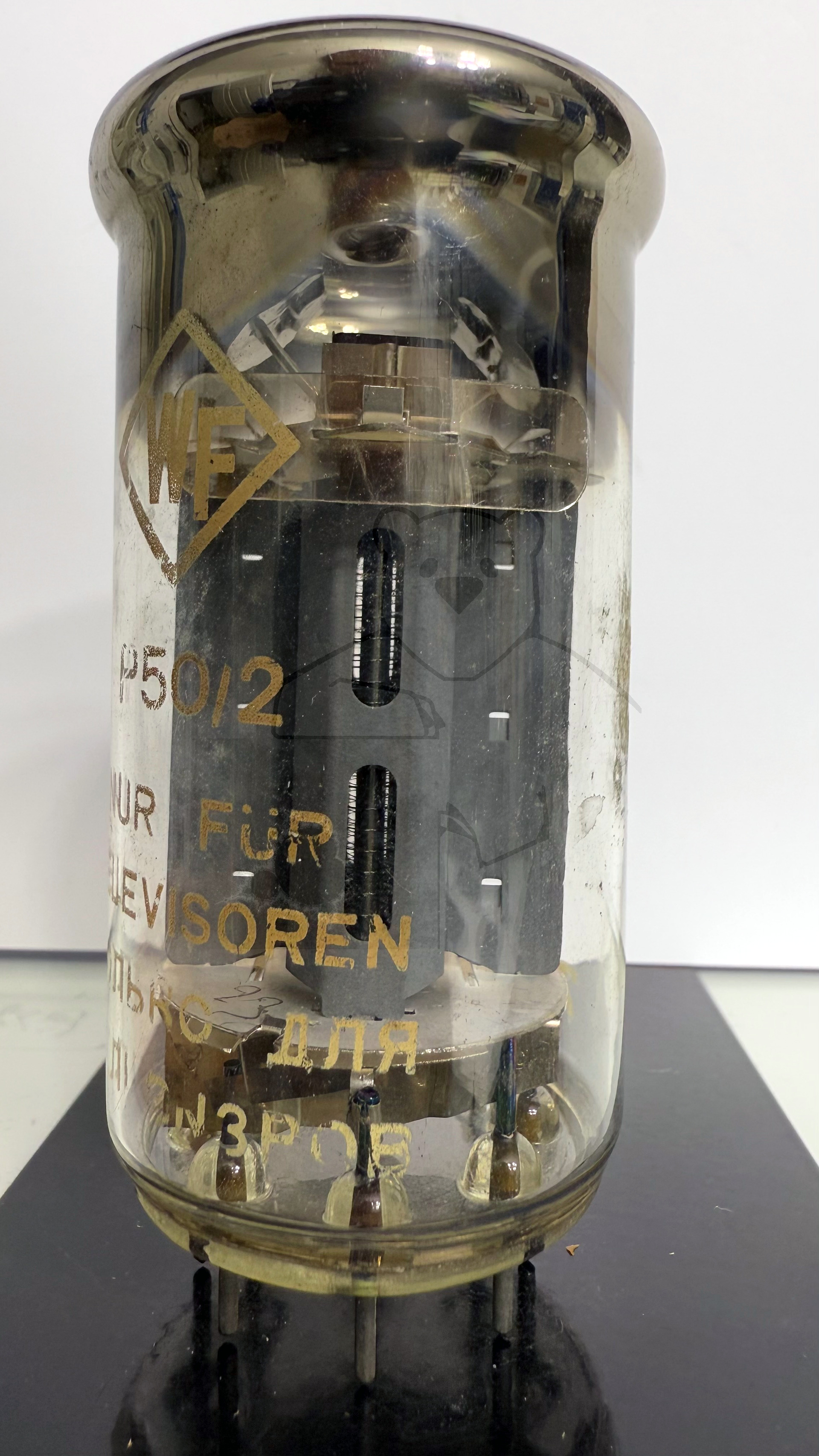

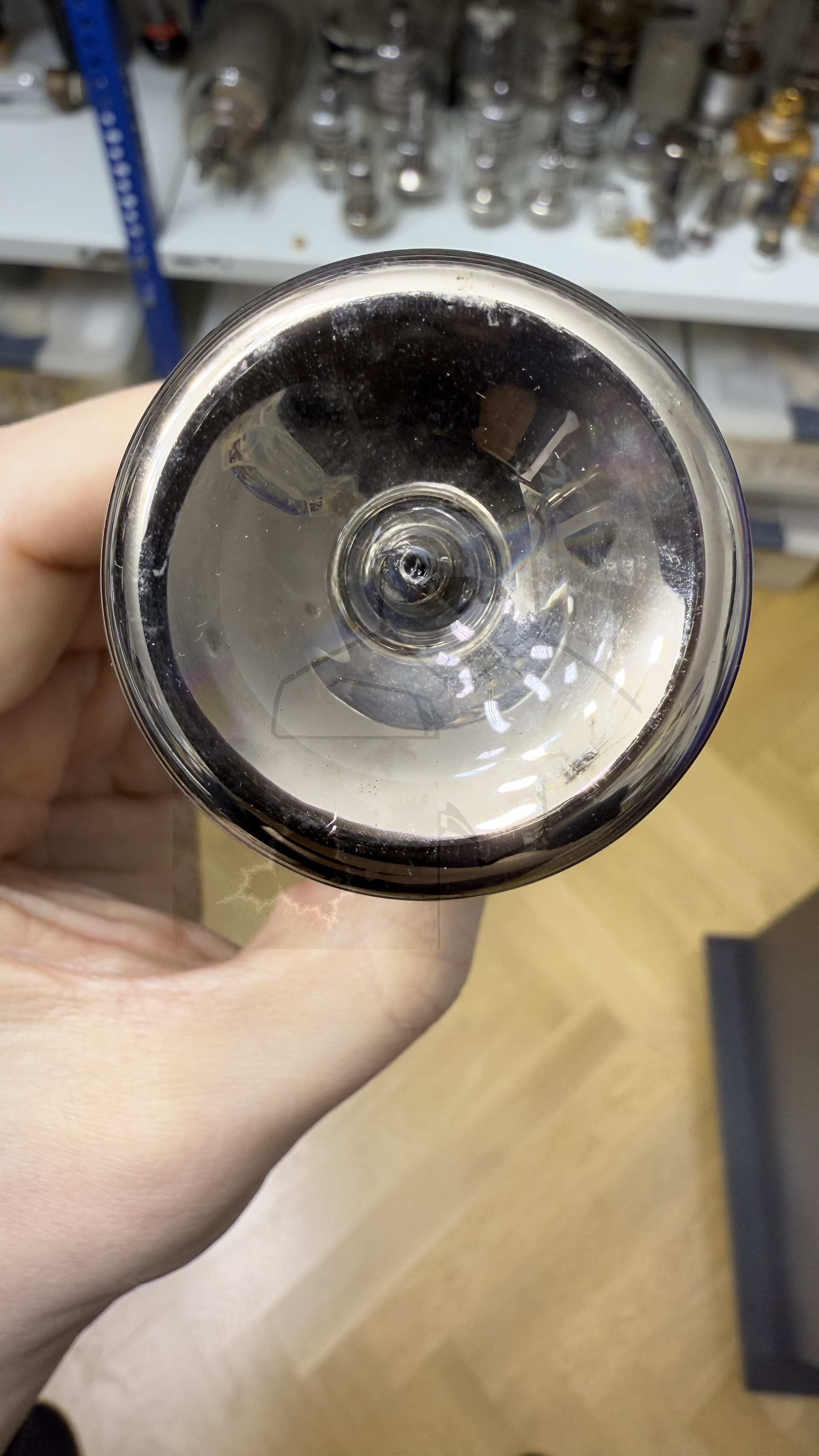

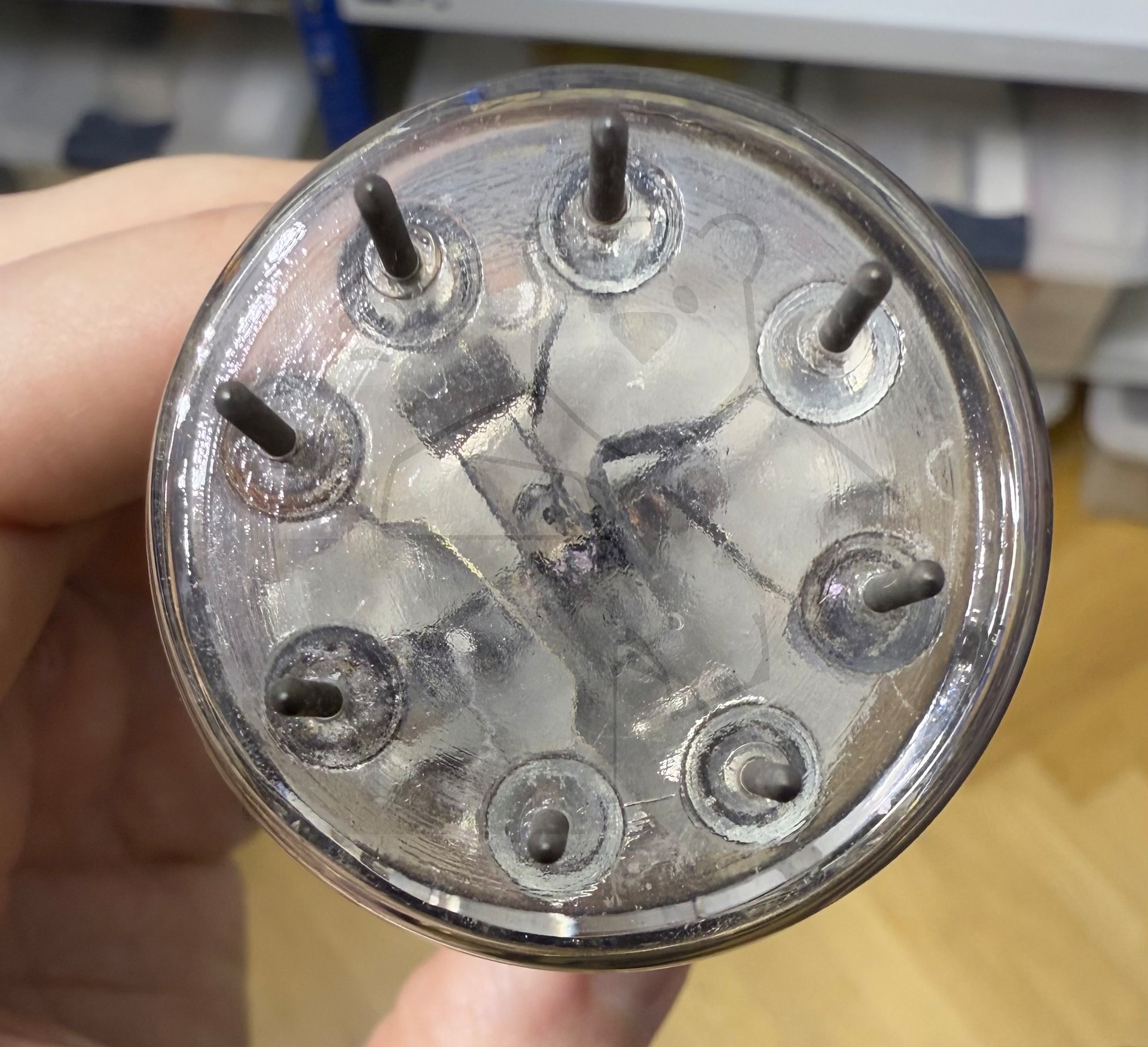

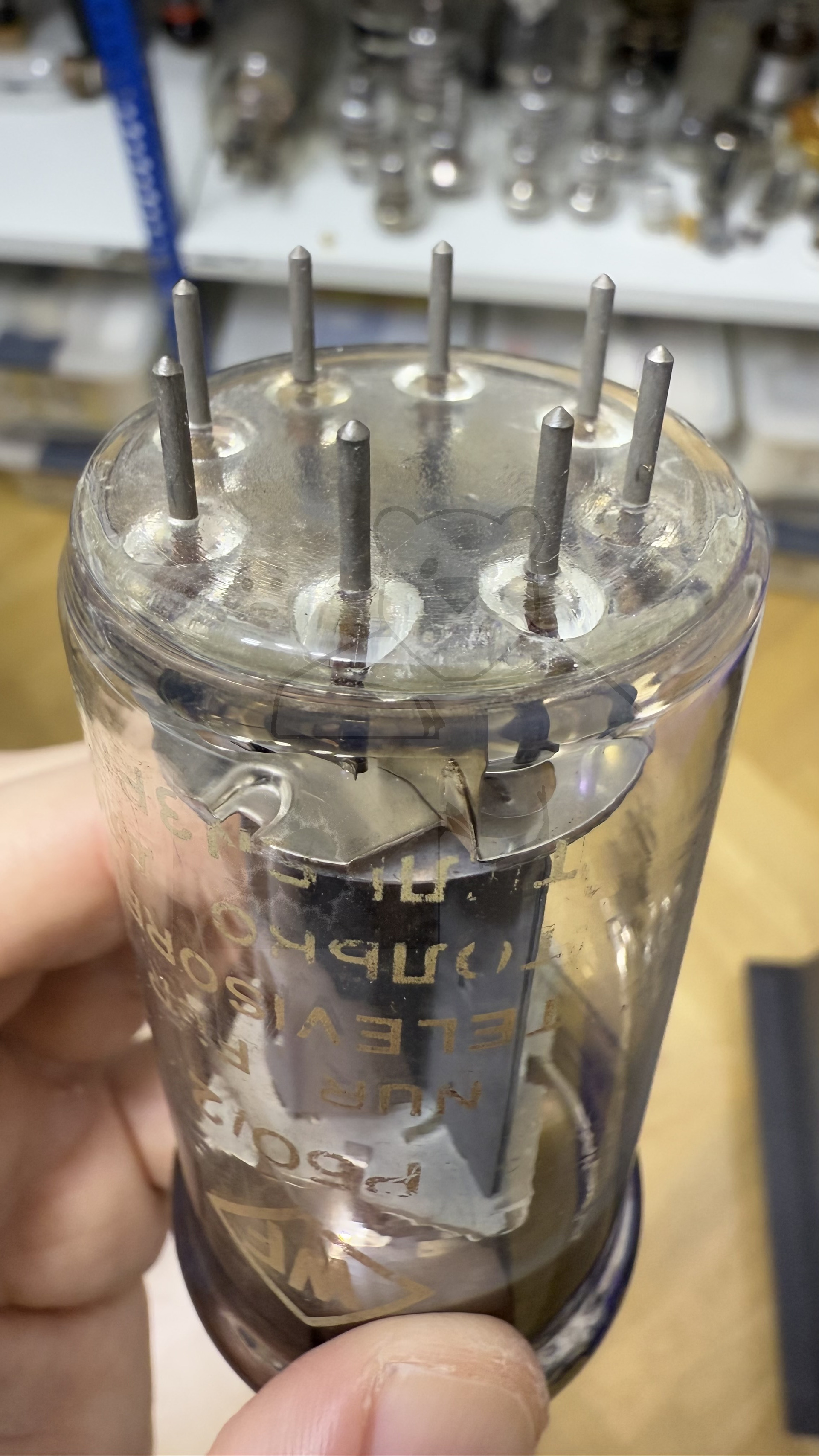

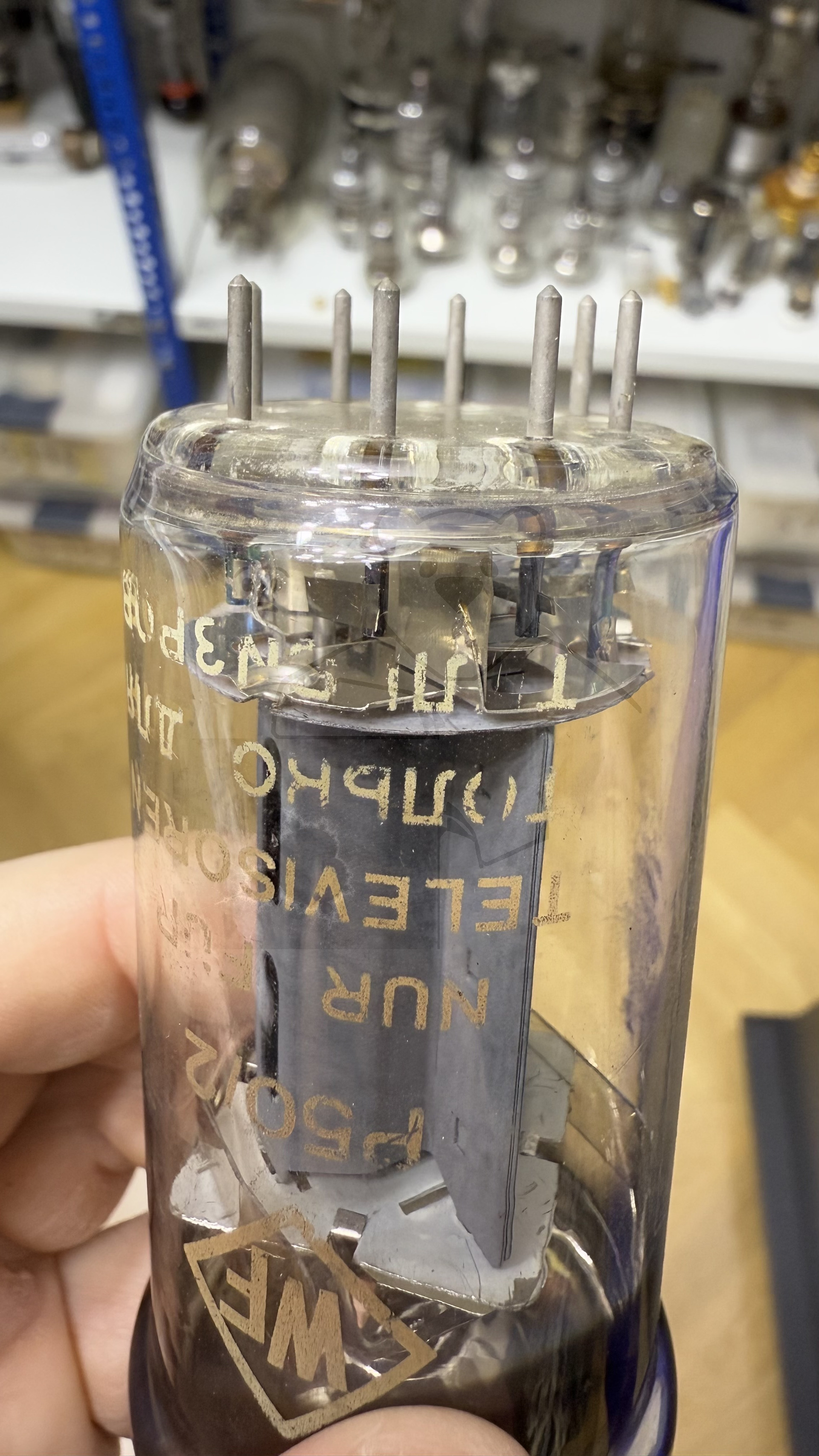

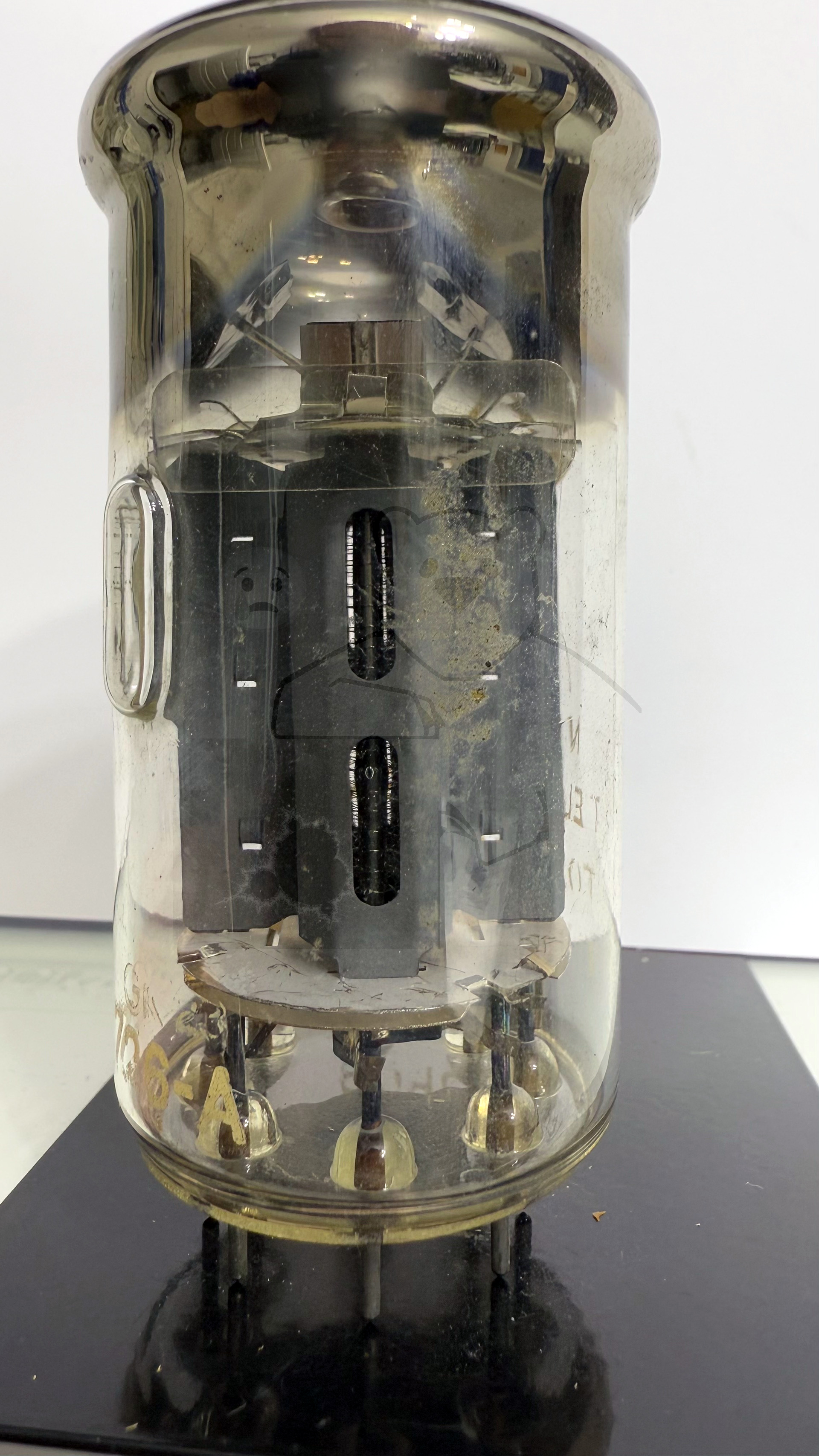

Daten und Bilder der Röhre: P50/2

🔎 Beschreibung der Röhre: P50/2

Name	P50/2
Vergleichsname	→ LS50 → SRS552
Heizspannung (Volt)	12,6
Heizstrom (Ampère)	0,75
Art der Heizung	Indirekt
Röhren mit Sockel	Spezialsockel, Deutsche Wehrmacht → Liste aller Röhren mit: Spezialsockel, Deutsche Wehrmacht
Zusätzliche Informationen	Verbesserter DDR Nachbau der → LS50, ursprünglich entwickelt für die Deutsche Wehrmacht. Die originale DDR Variante ist die → SRS552.
Letzte Änderung	10.12.2024 13:46:01

🔎 Beschreibung der Systeme für die Röhre: P50/2

	System 1
Kathode	k
Gitter 1	g1
Gitter 2	g2
Gitter 3	g3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	a
Anode 2
Leuchtschirm
Heizung	f, f
Abschirmung	s
Funktion	→ Senderoehre, Pentode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

🔎 Sockelschaltung der P50/2

Bildquelle: RFT VEB Funkwerk Erfurt Datenblatt

🔎 Datenblätter zur Röhre: P50/2
Datenblatt P50-2 RFT [www.tubedata.info].pdf (87 kB)
