đ Beschreibung der Röhre: SK 10
| Name | SK 10 |
| Vergleichsname | |
| Heizspannung (Volt) | |
| Heizstrom (AmpĂšre) | |
| Art der Heizung | Kaltkathode |
| Röhren mit Sockel | Drahtanschluesse â Liste aller Röhren mit: Drahtanschluesse |
| ZusĂ€tzliche Informationen | Es ist ein Kaskadenstabilisator der Firma Georg Maurer. Es gab 2 unterschiedliche Reihen fĂŒr zwei Strombereiche mit einer unterschiedlichen Anzahl von Stufen fĂŒr verschiedene Spannungen. Reihe SK10, 12 Röhren, 3...45 Stufen, 440...6100V, 13mm Durchmesser, Iquer= 0,5...1,8mA und Reihe SK9, 7 Röhren, 3...15 Stufen, 410...2000V, 29mm Durchmesser, Iquer= 1...12mA. Quelle: Herrnkind - Glimmröhren und Kaltkatoden-Relaisröhren (Franzis Verlag MĂŒnchen, 5. Auflage, 1968) |
| Letzte Ănderung | 14.07.2021 23:39:30 |
đ Beschreibung der Systeme fĂŒr die Röhre: SK 10
| System 1 | |
| Kathode | |
| Gitter 1 | |
| Gitter 2 | |
| Gitter 3 | |
| Gitter 4 | |
| Gitter 5 | |
| Gitter 6 | |
| Gitter 7 | |
| Anode 1 | |
| Anode 2 | |
| Leuchtschirm | |
| Heizung | |
| Abschirmung | |
| Funktion | â Glimmstabilisator |
Hinweis: Beachten Sie bitte das bei der Benennung und ZÀhlreihenfolge der Stifte, in der Literatur oder DatenblÀtter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.
đ Bilder der Röhre: SK 10

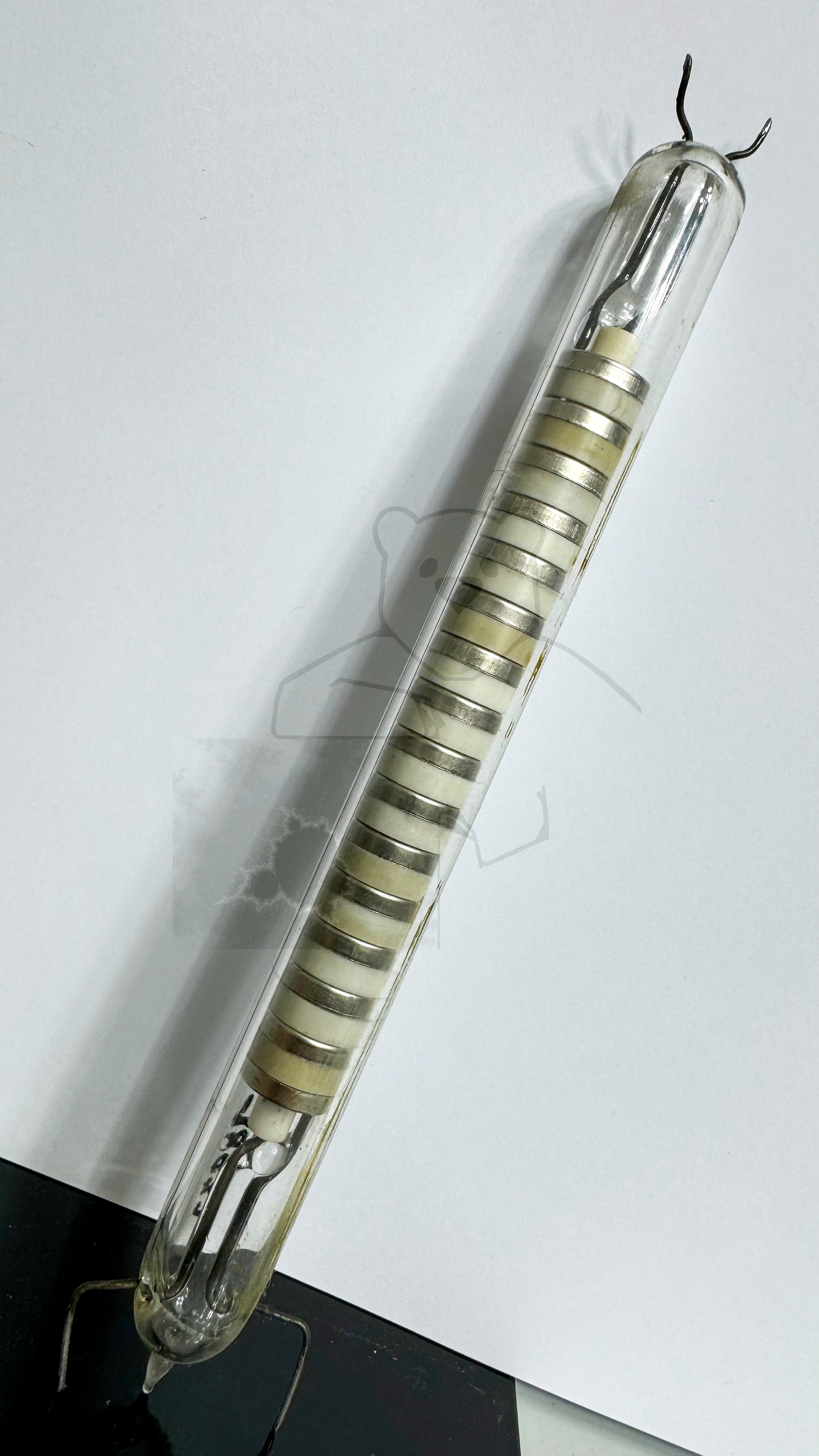

Glimmstabilisator SK 10 #8149 Bild 1

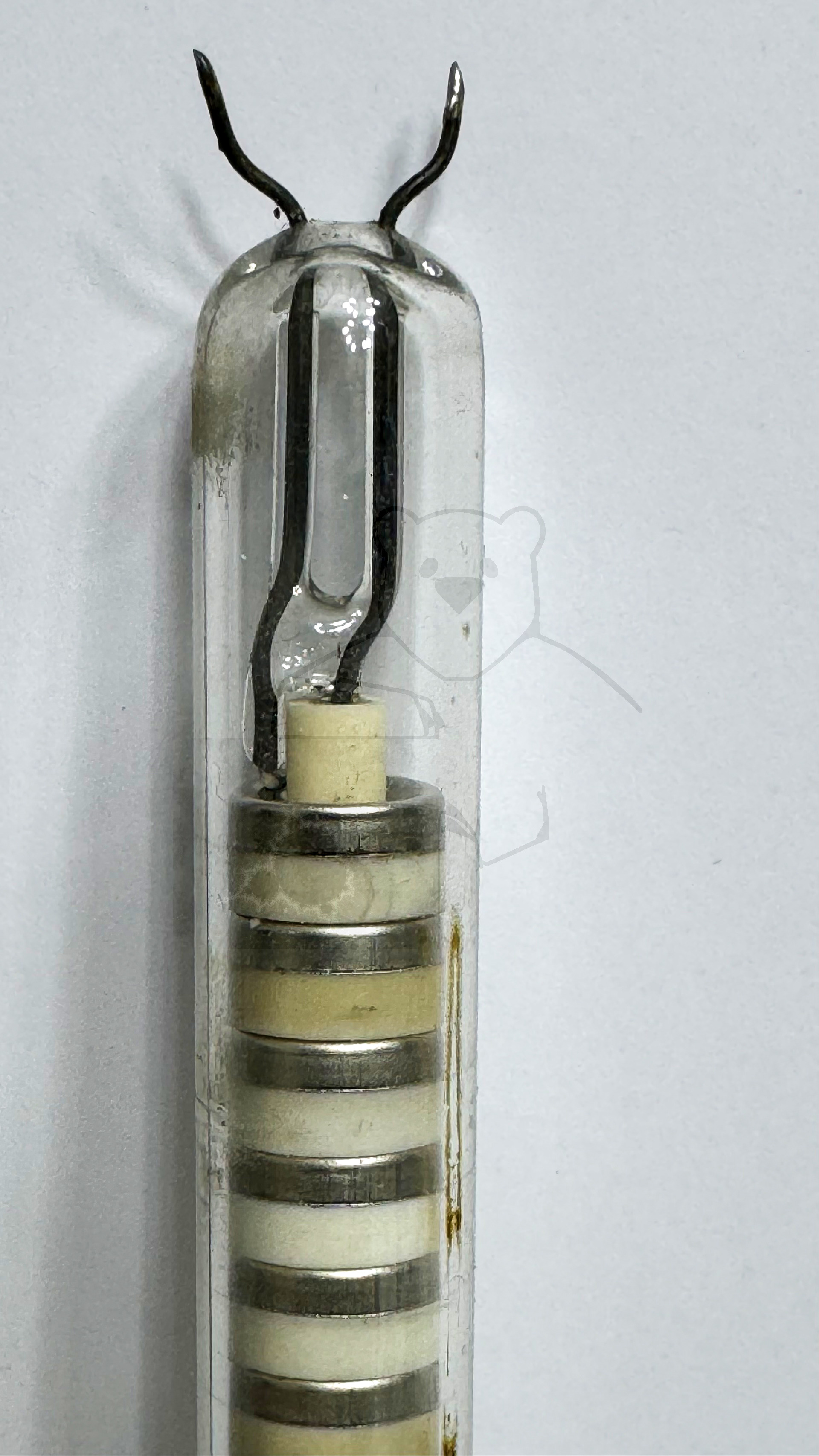

Glimmstabilisator SK 10 #8149 Bild 2

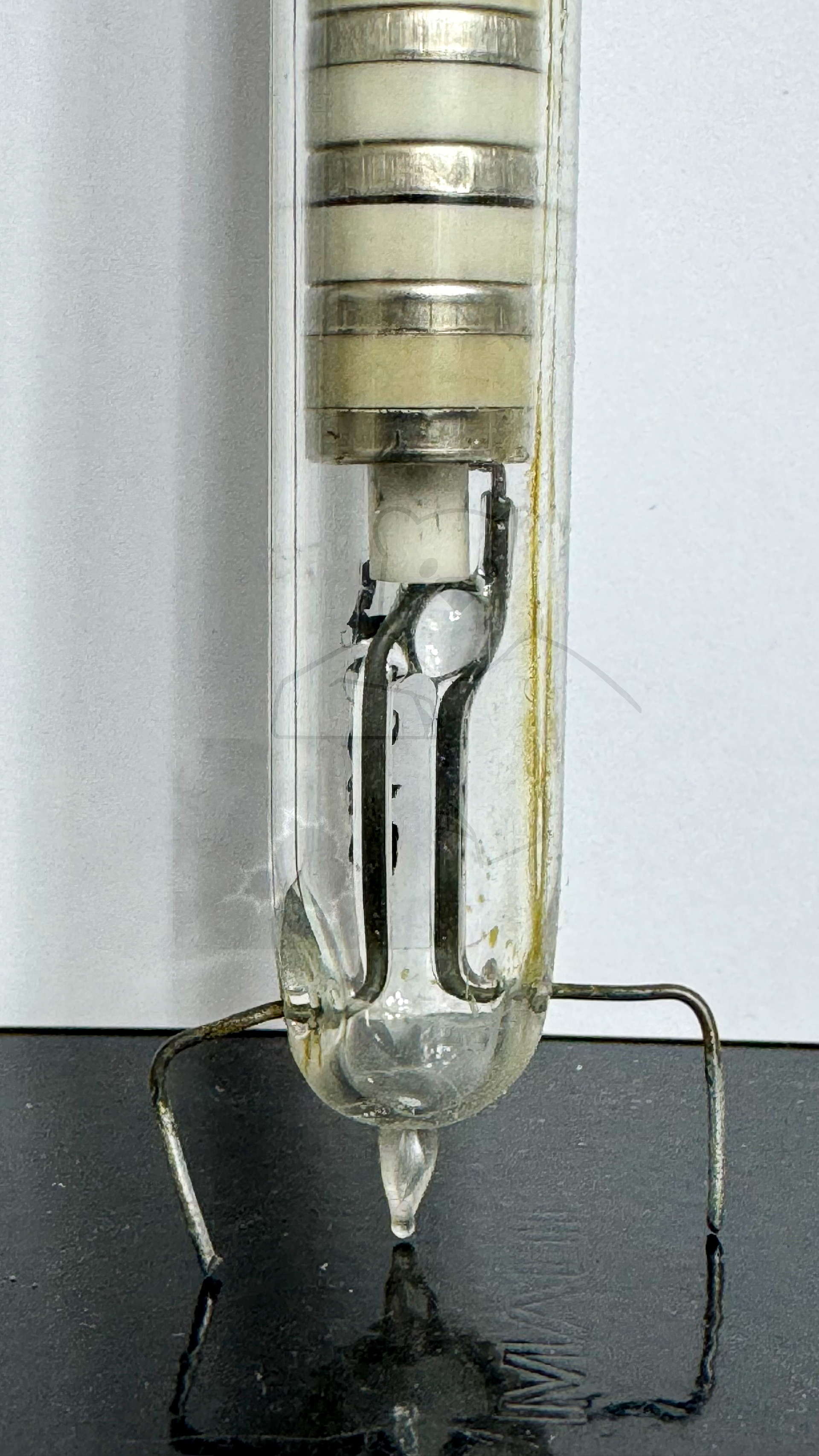

Glimmstabilisator SK 10 #8149 Bild 3
đ Alle Röhren vom Typ SK 10 in der Sammlung
- â SK 10 Inventar: 08149 Hersteller: â Georg Maurer
