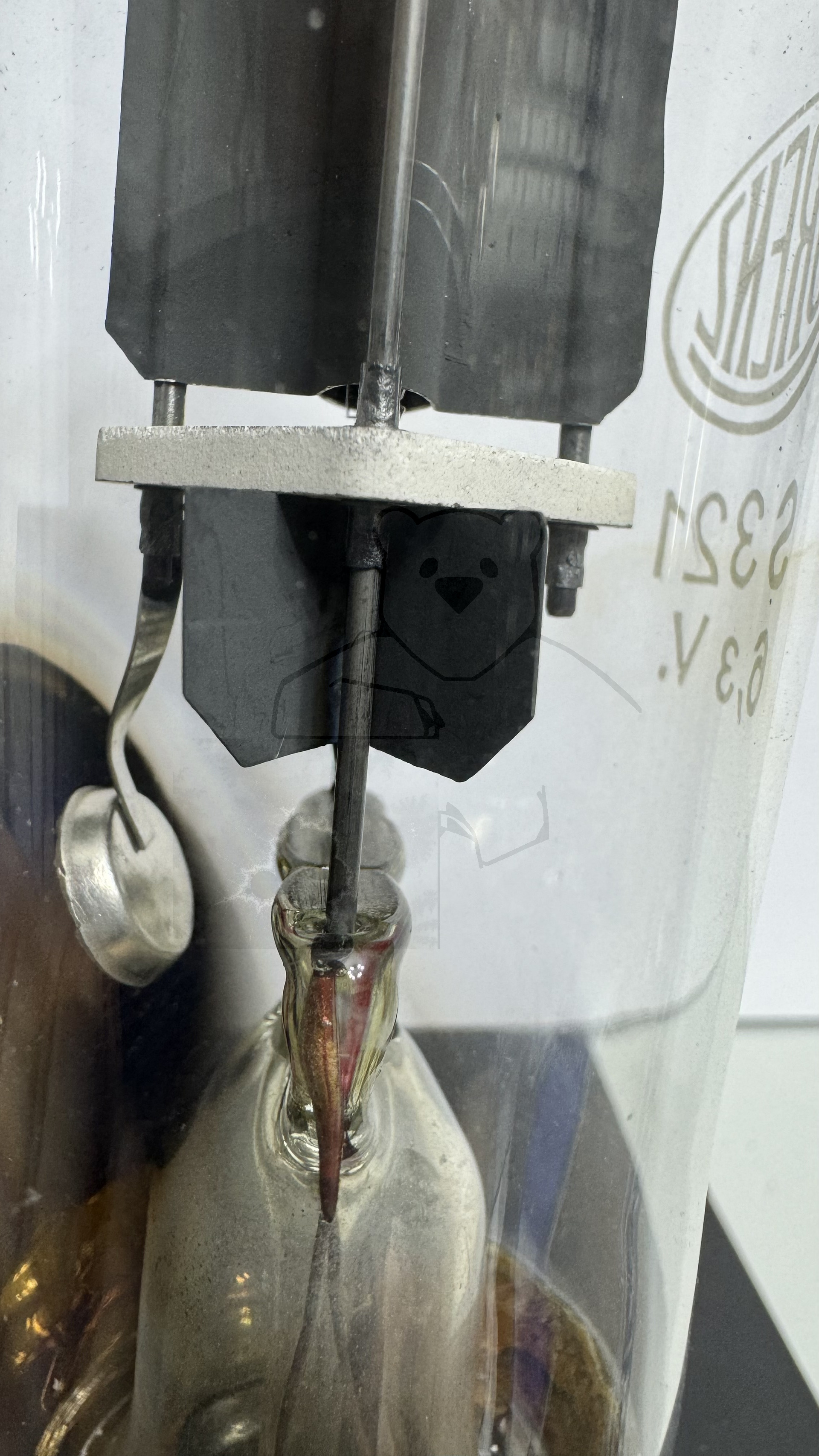

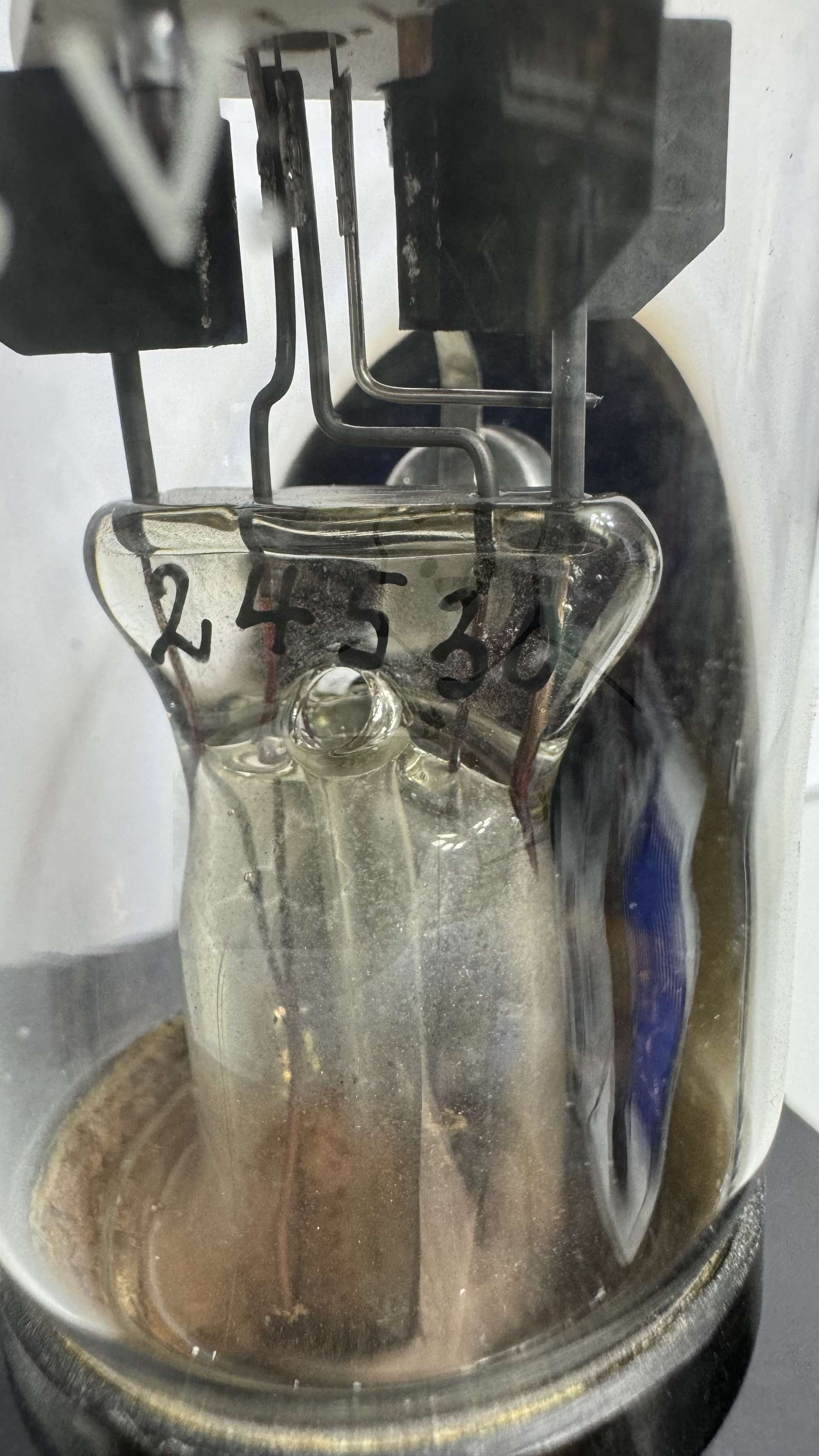

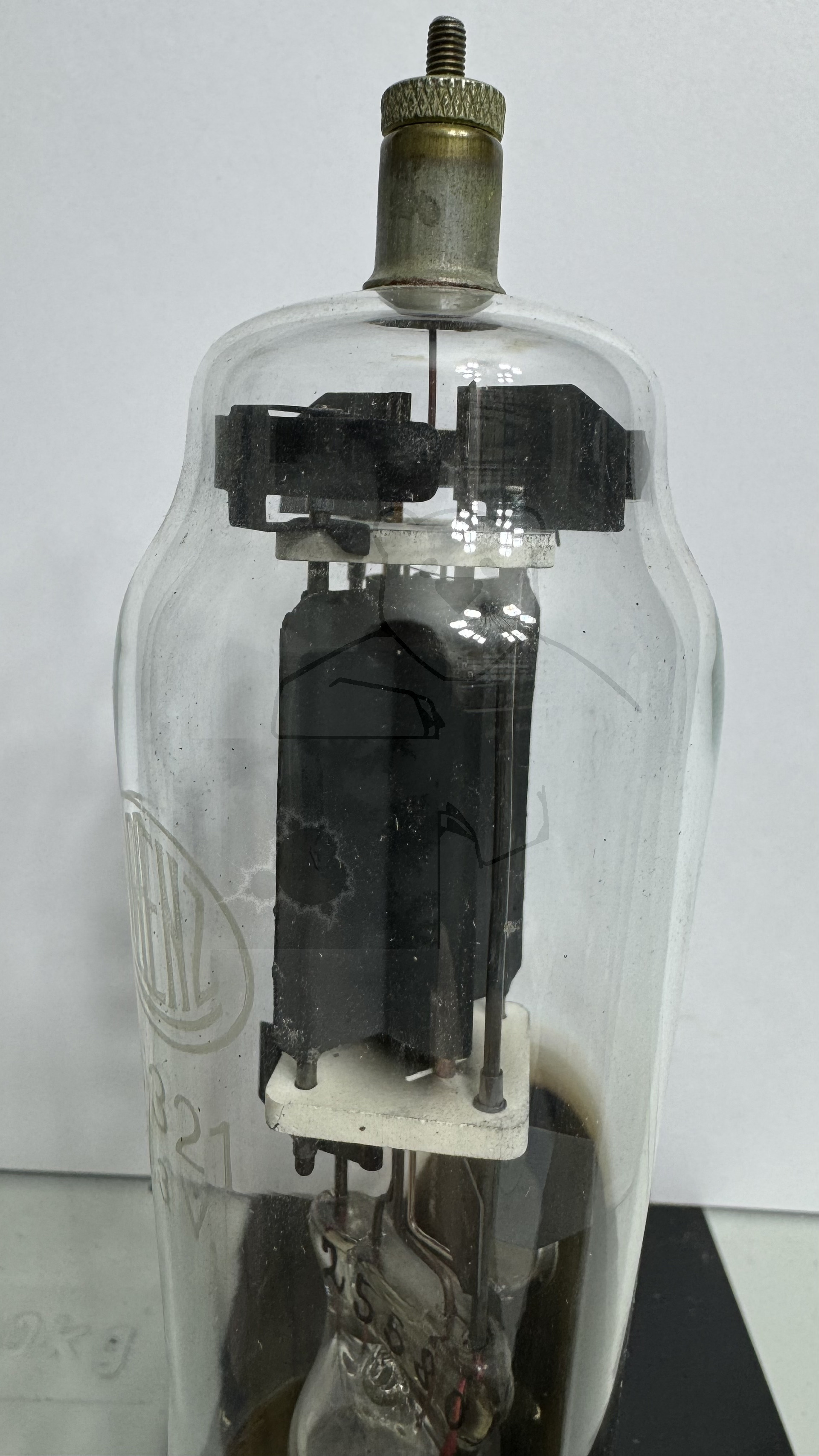

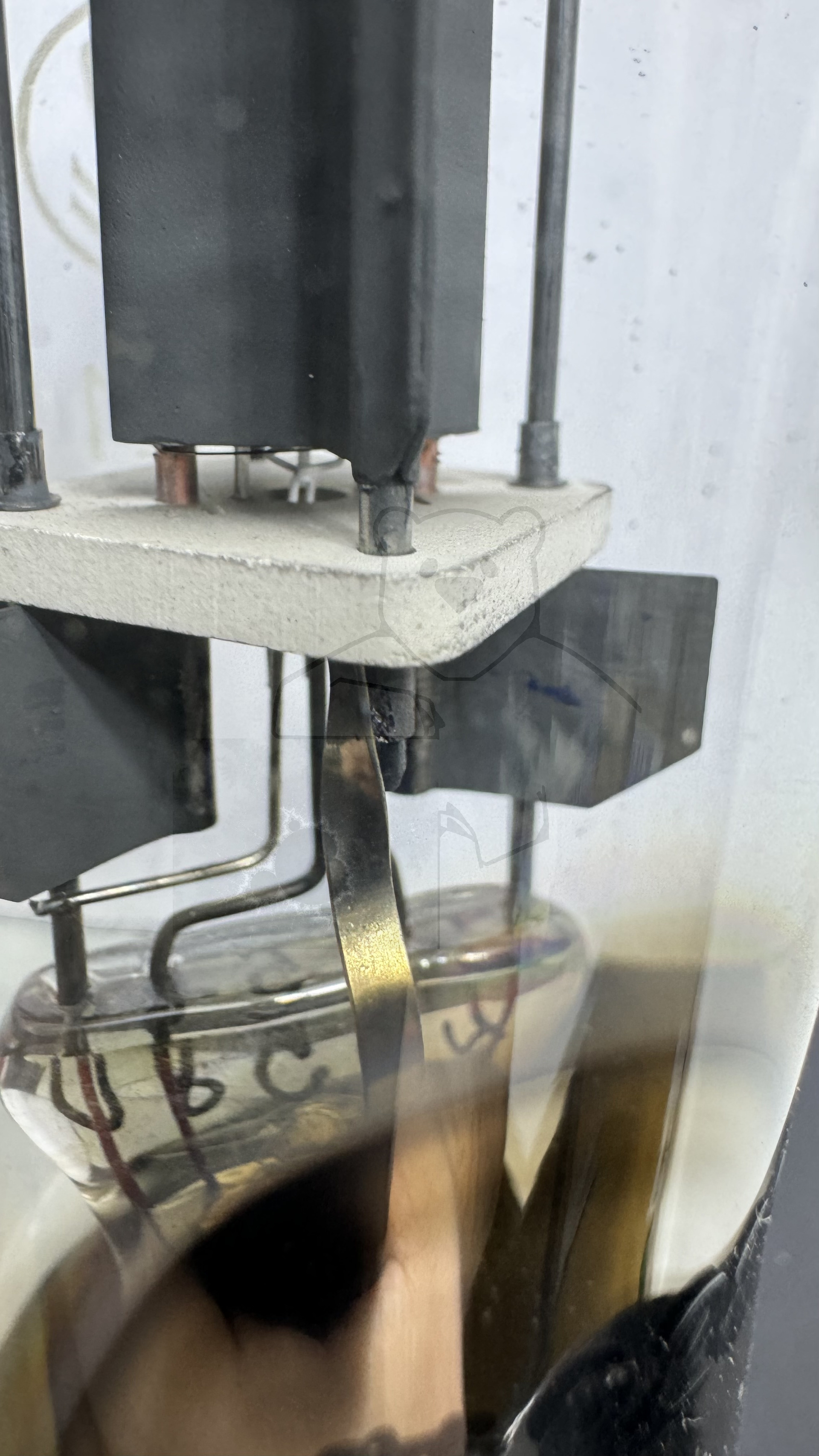

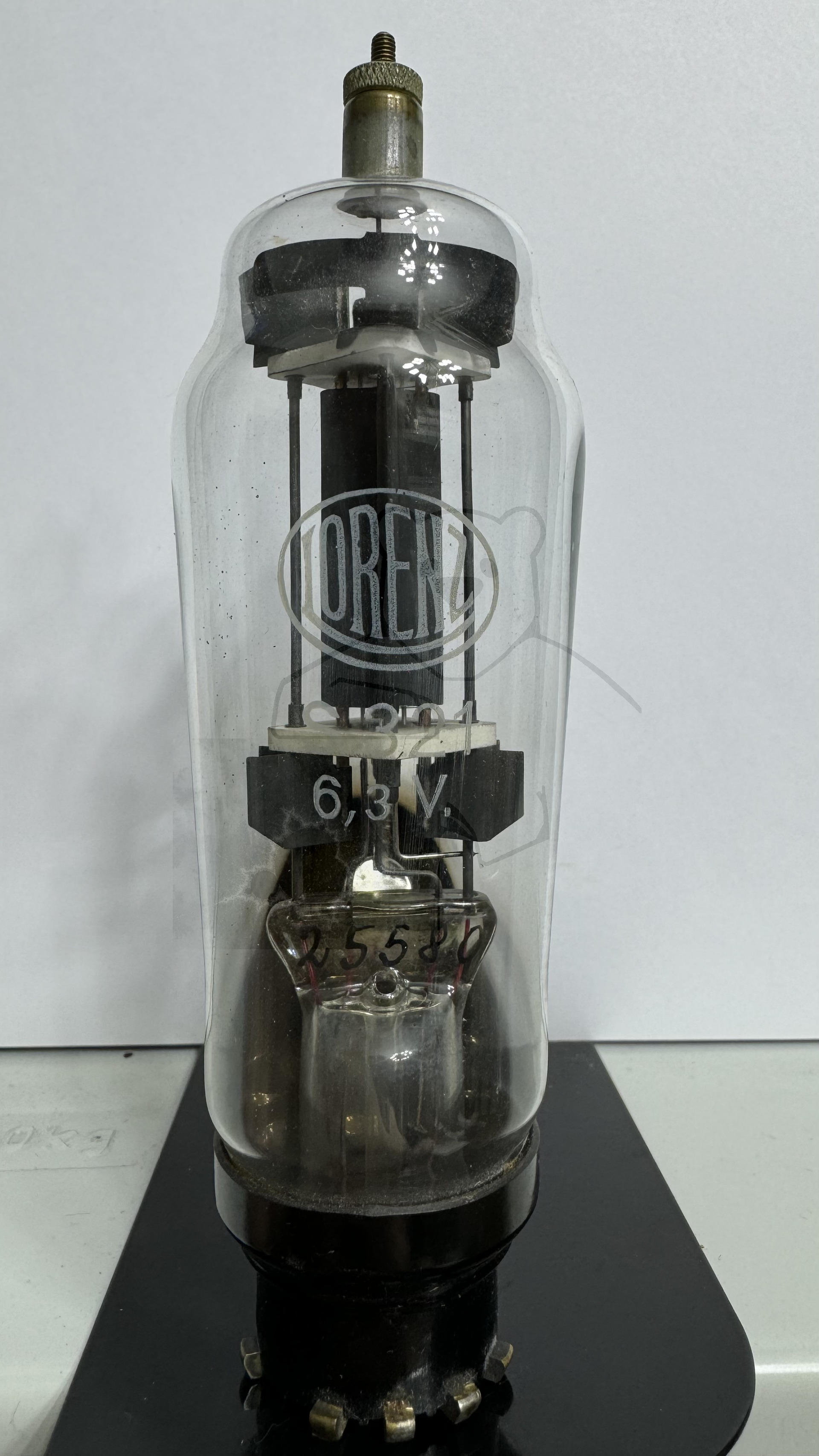

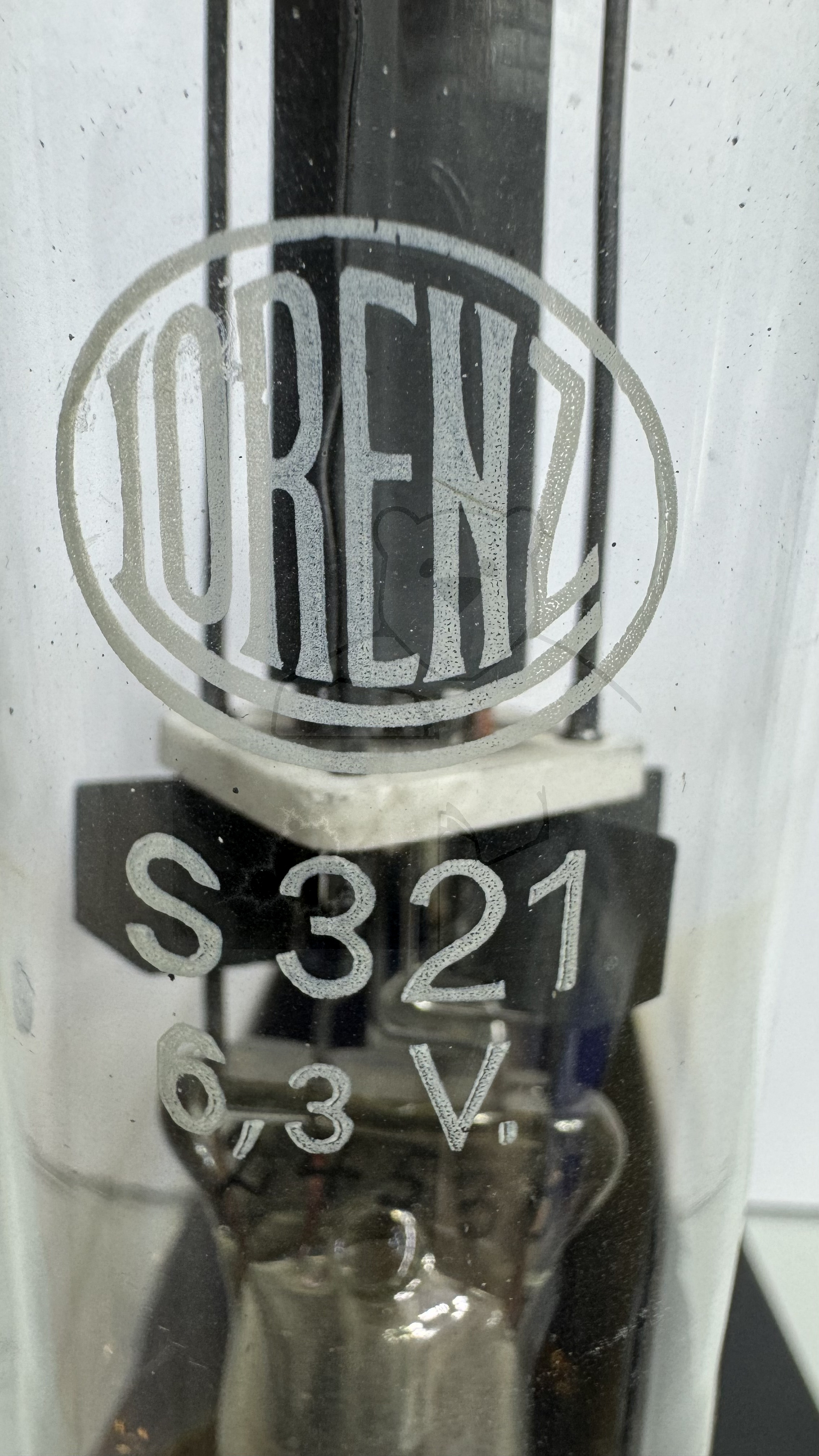

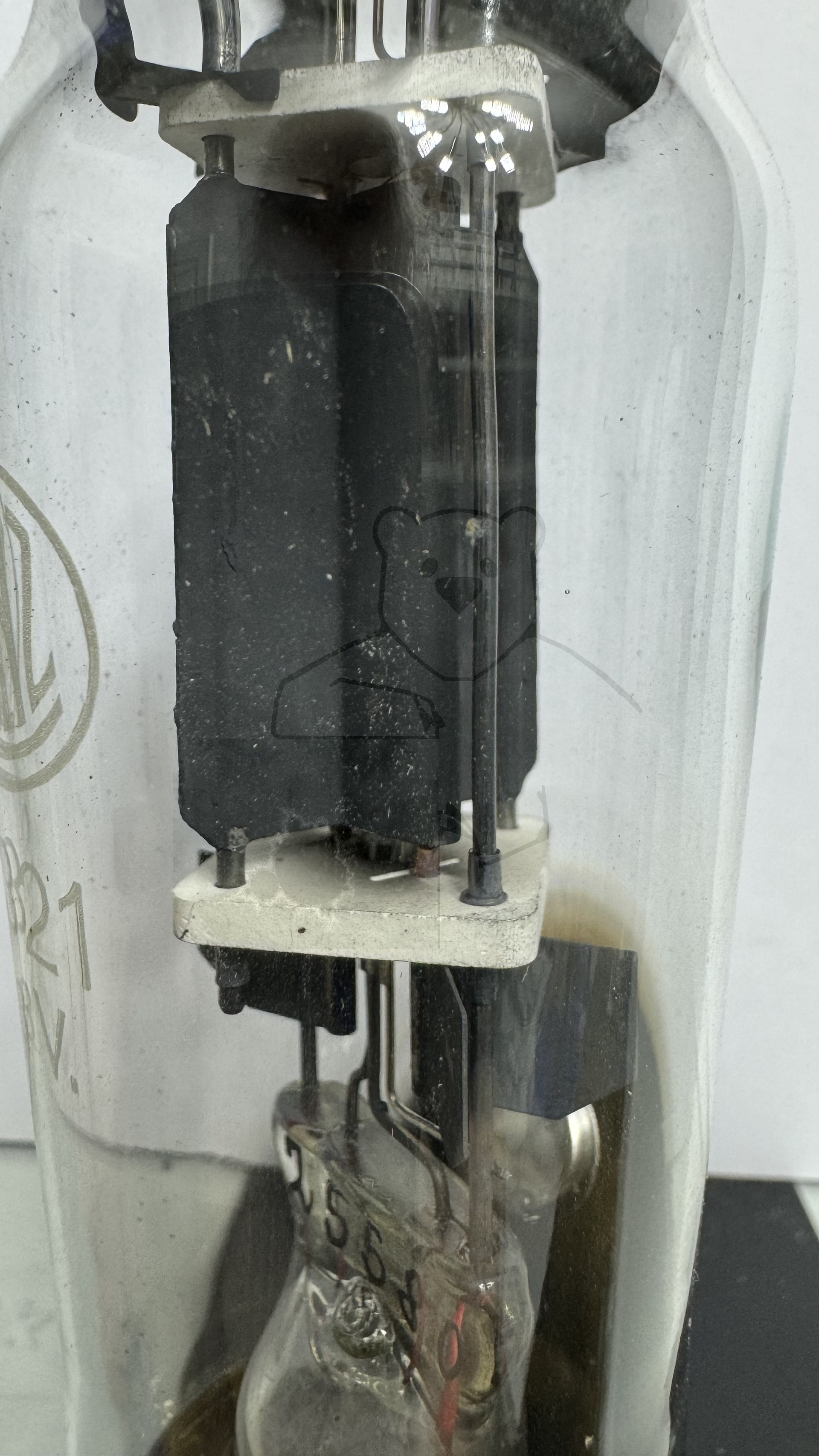

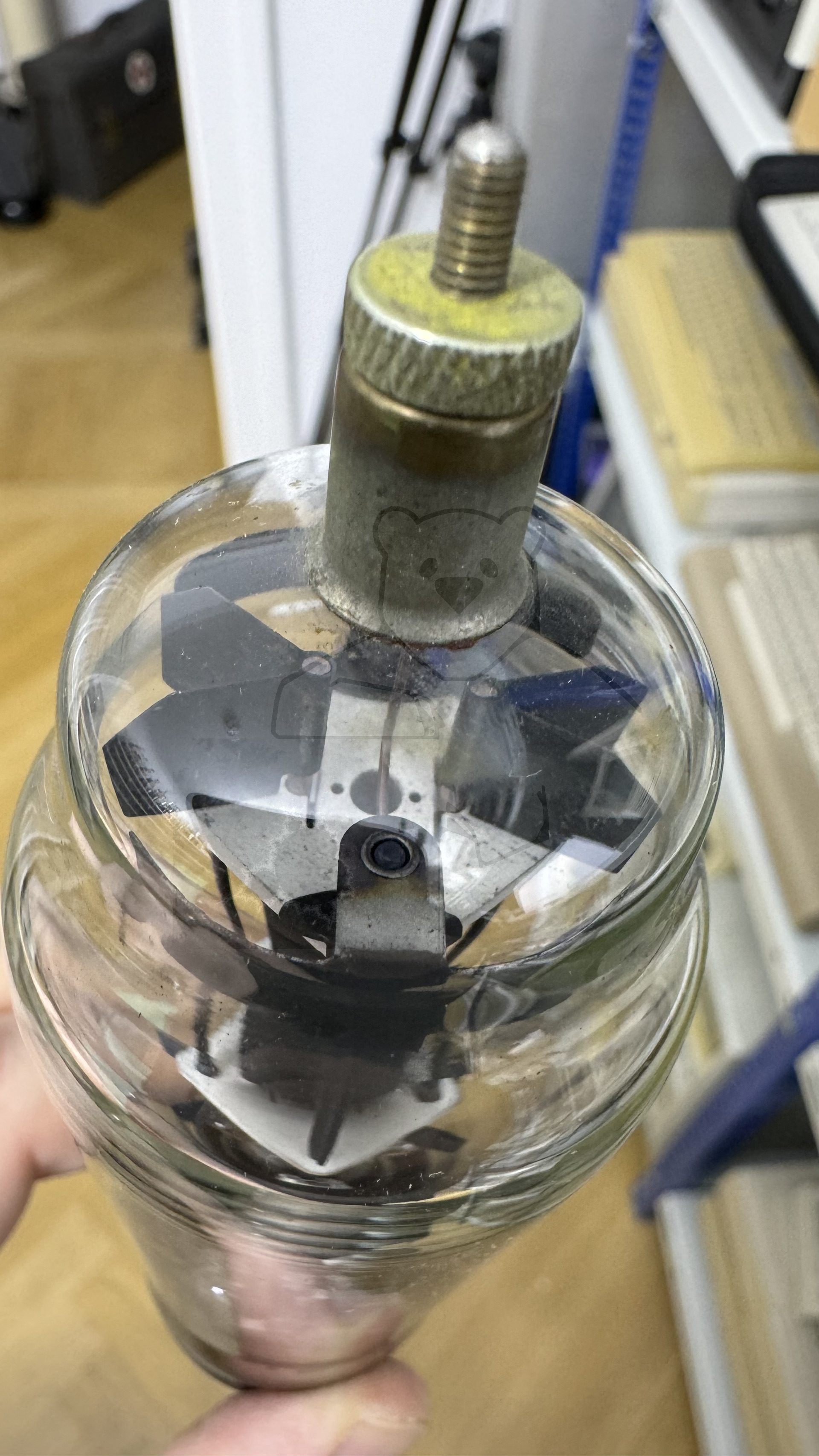

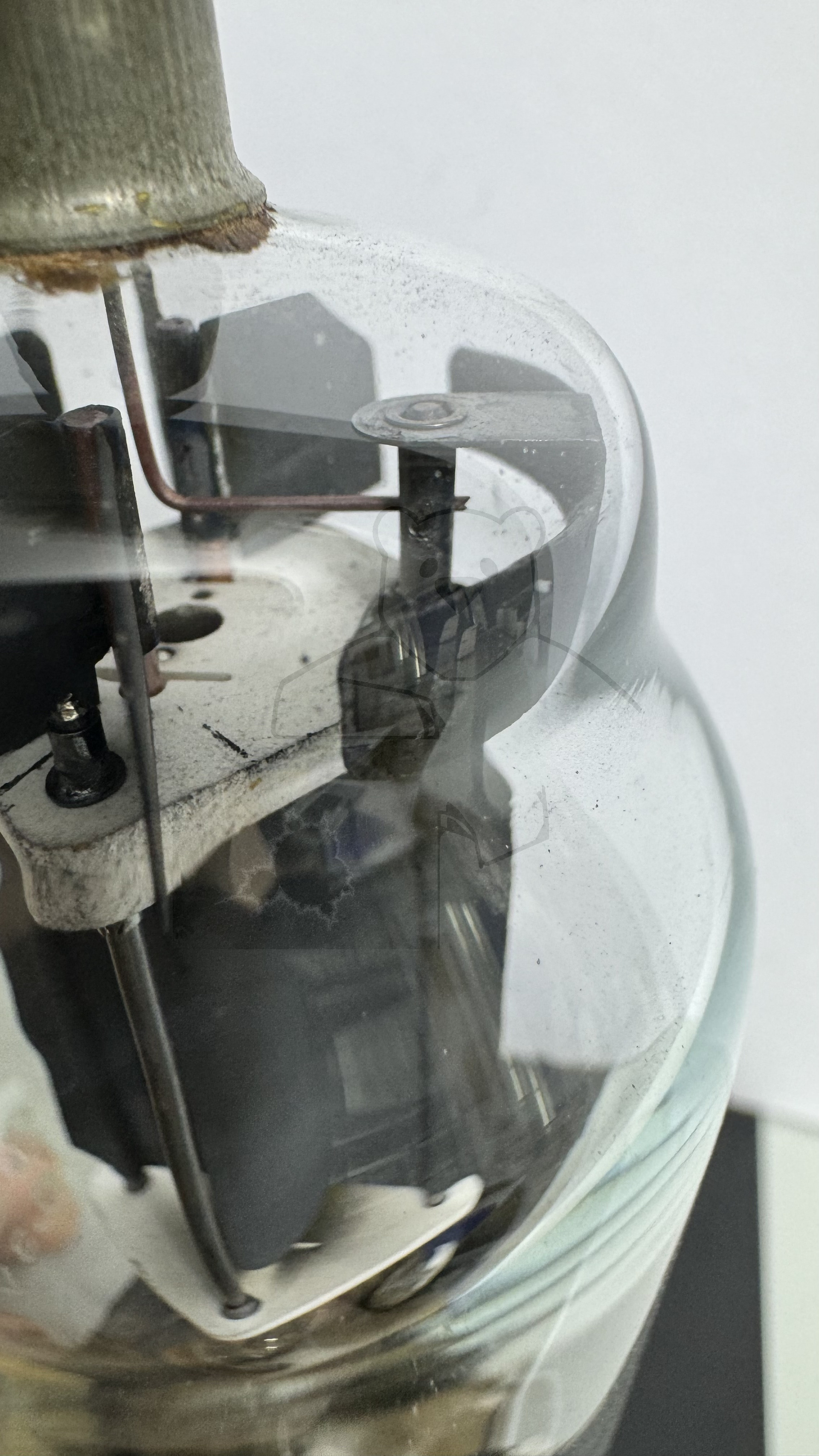

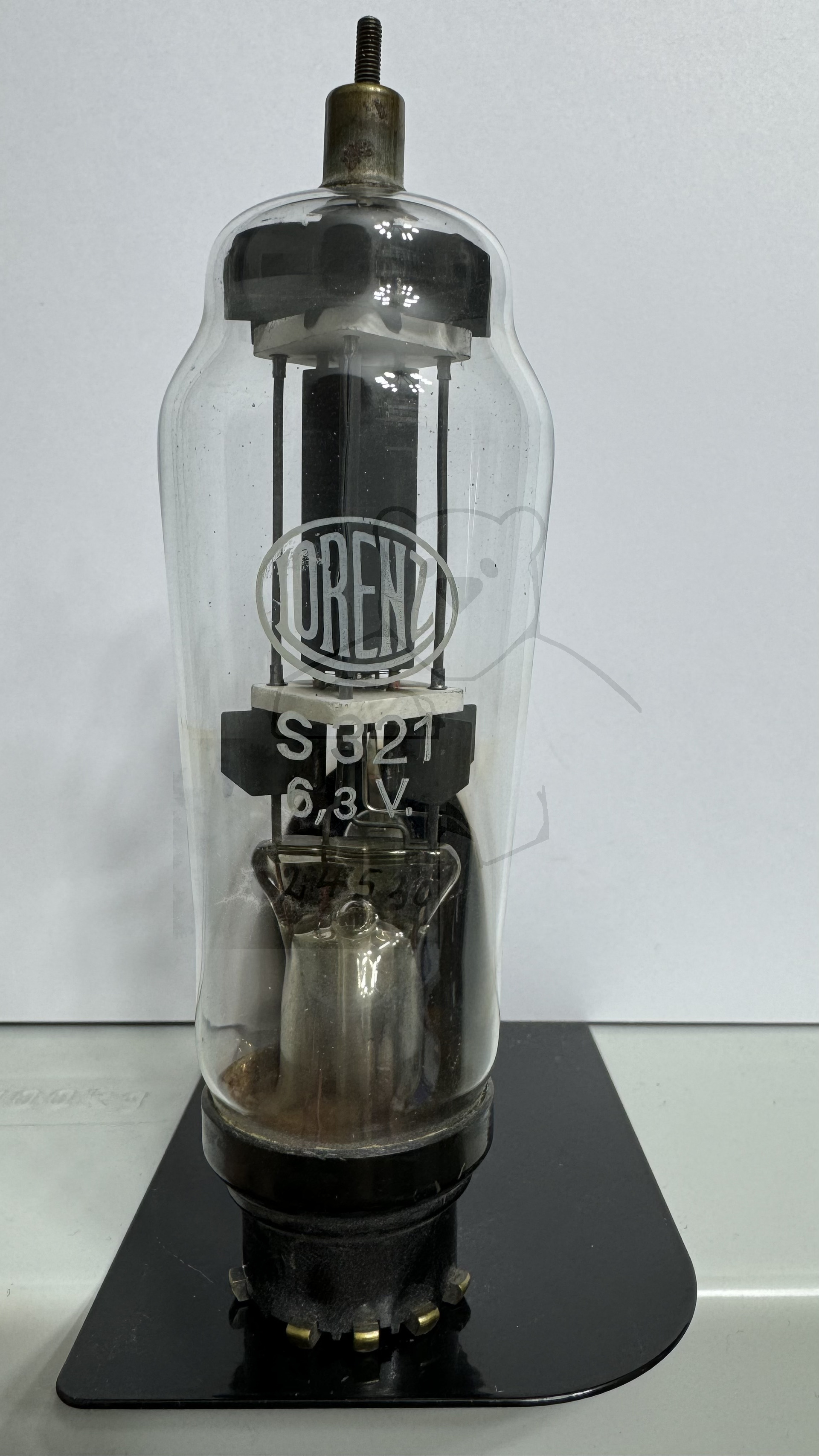

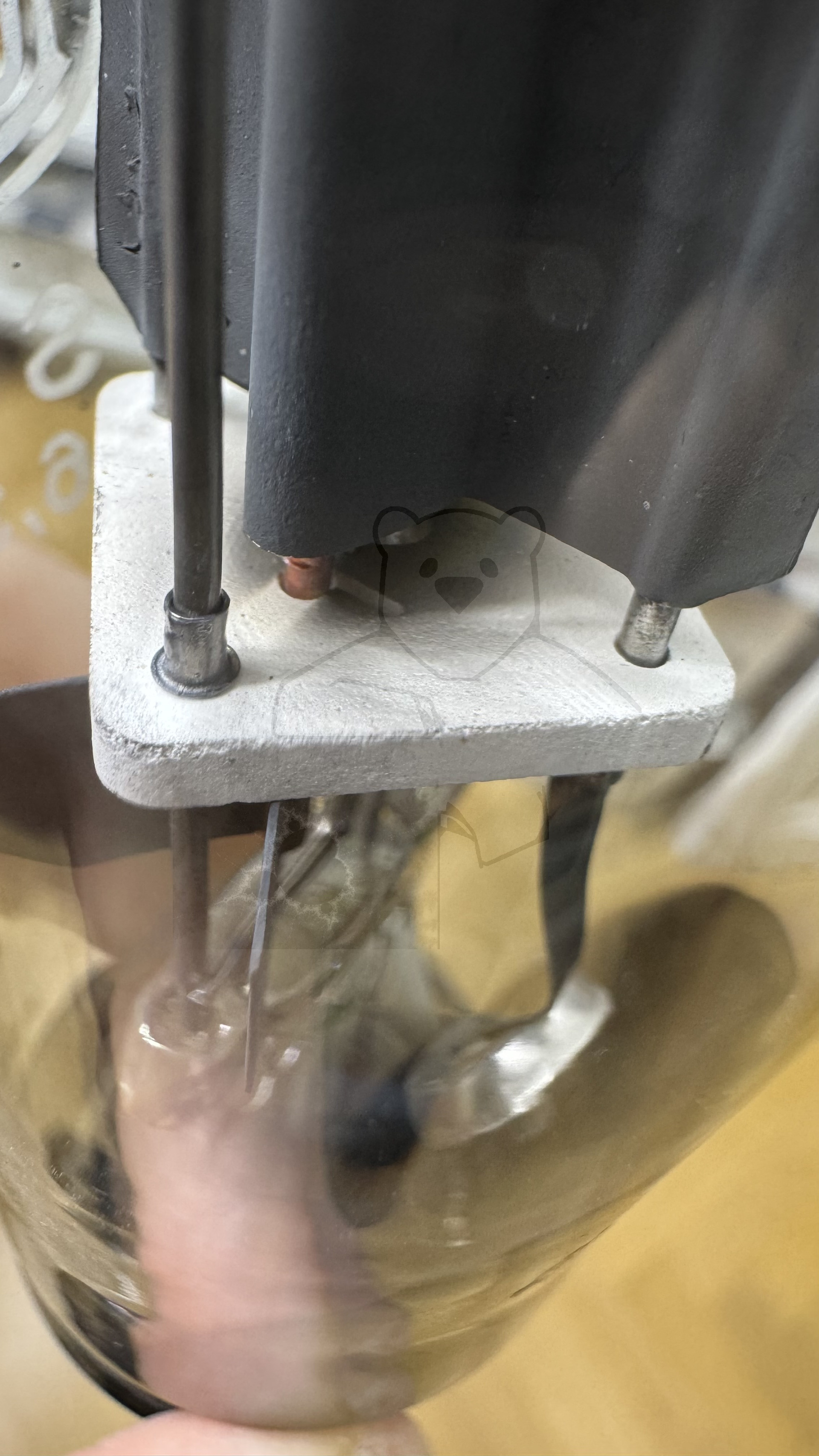

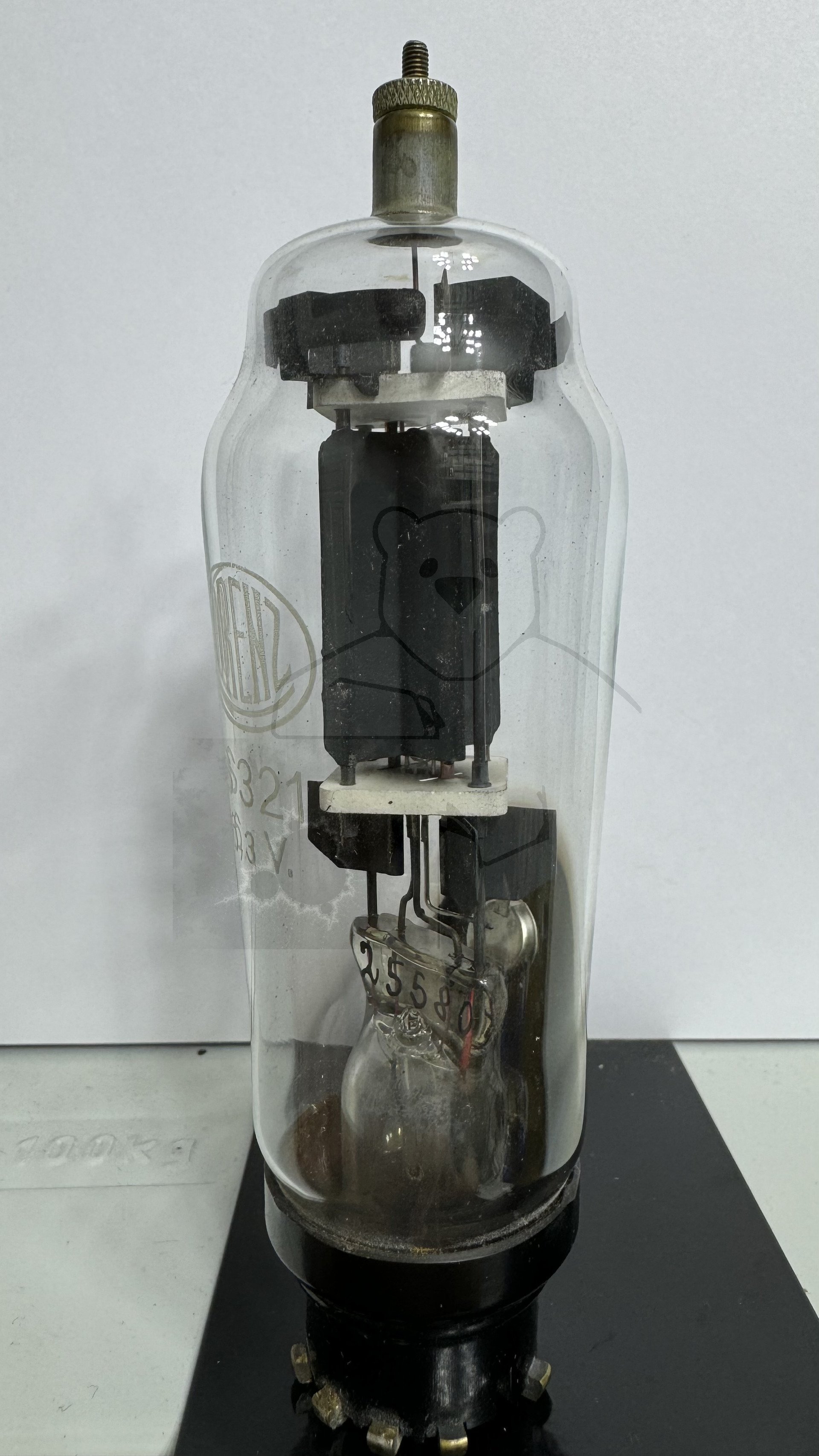

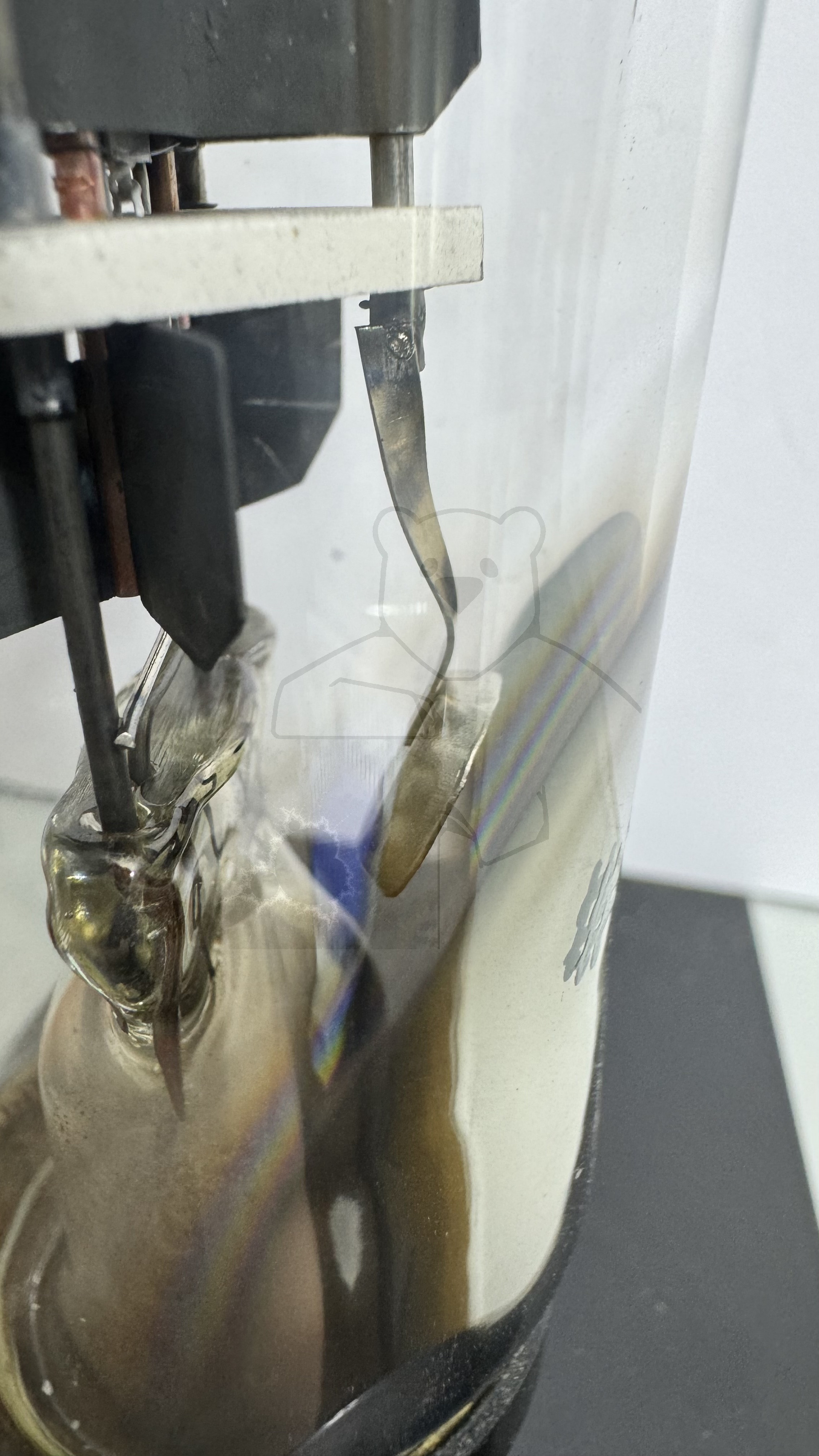

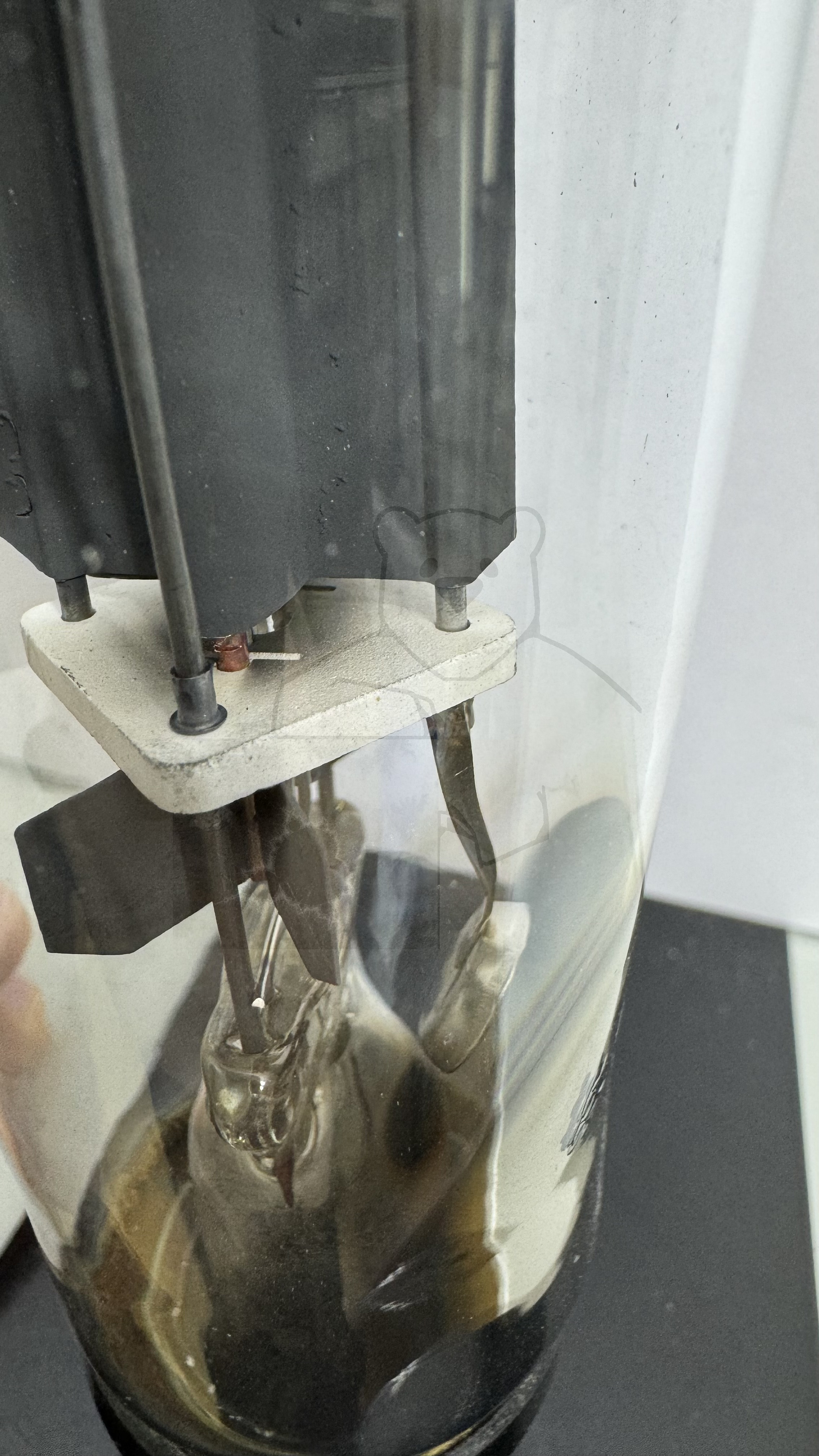

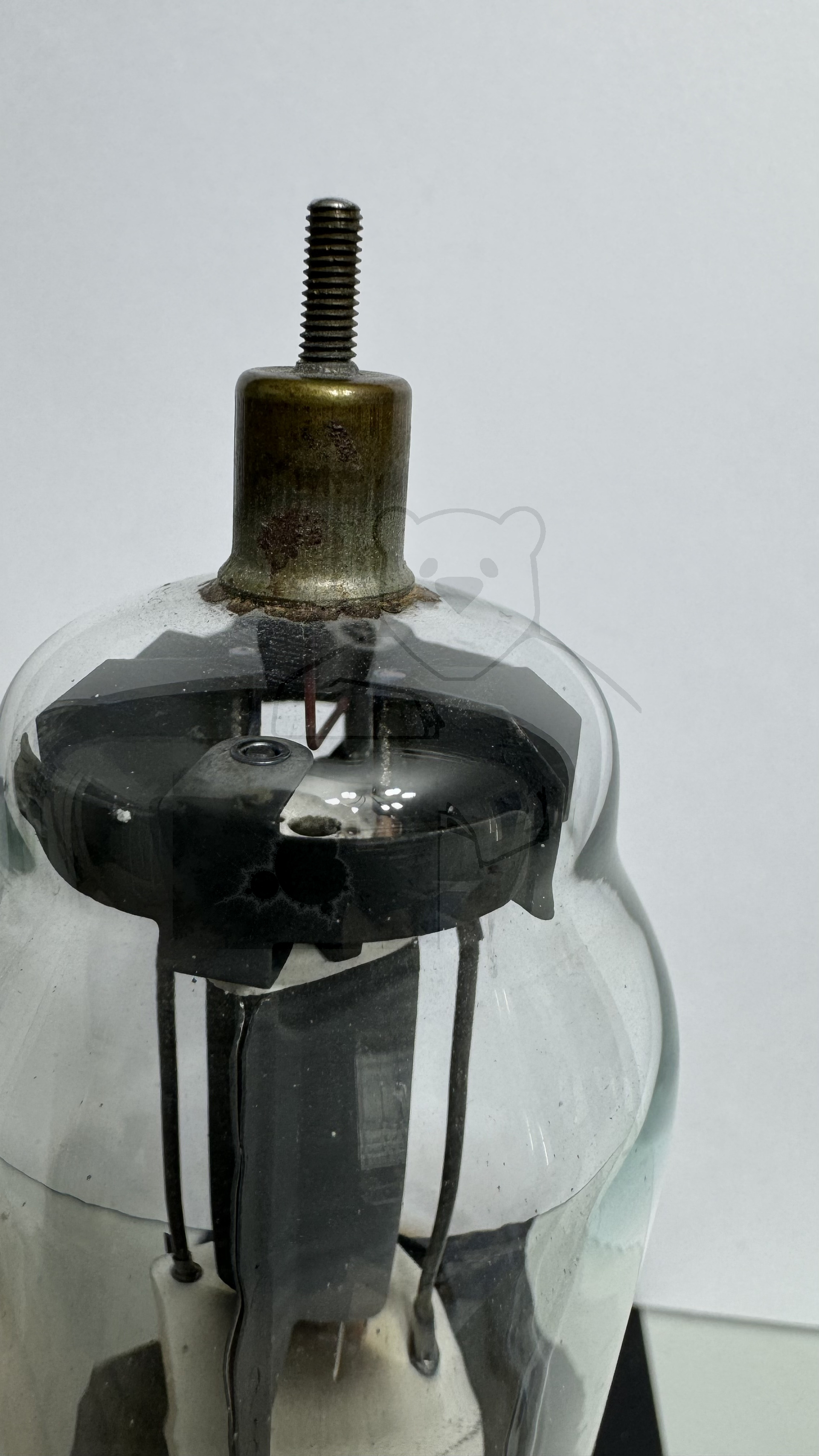

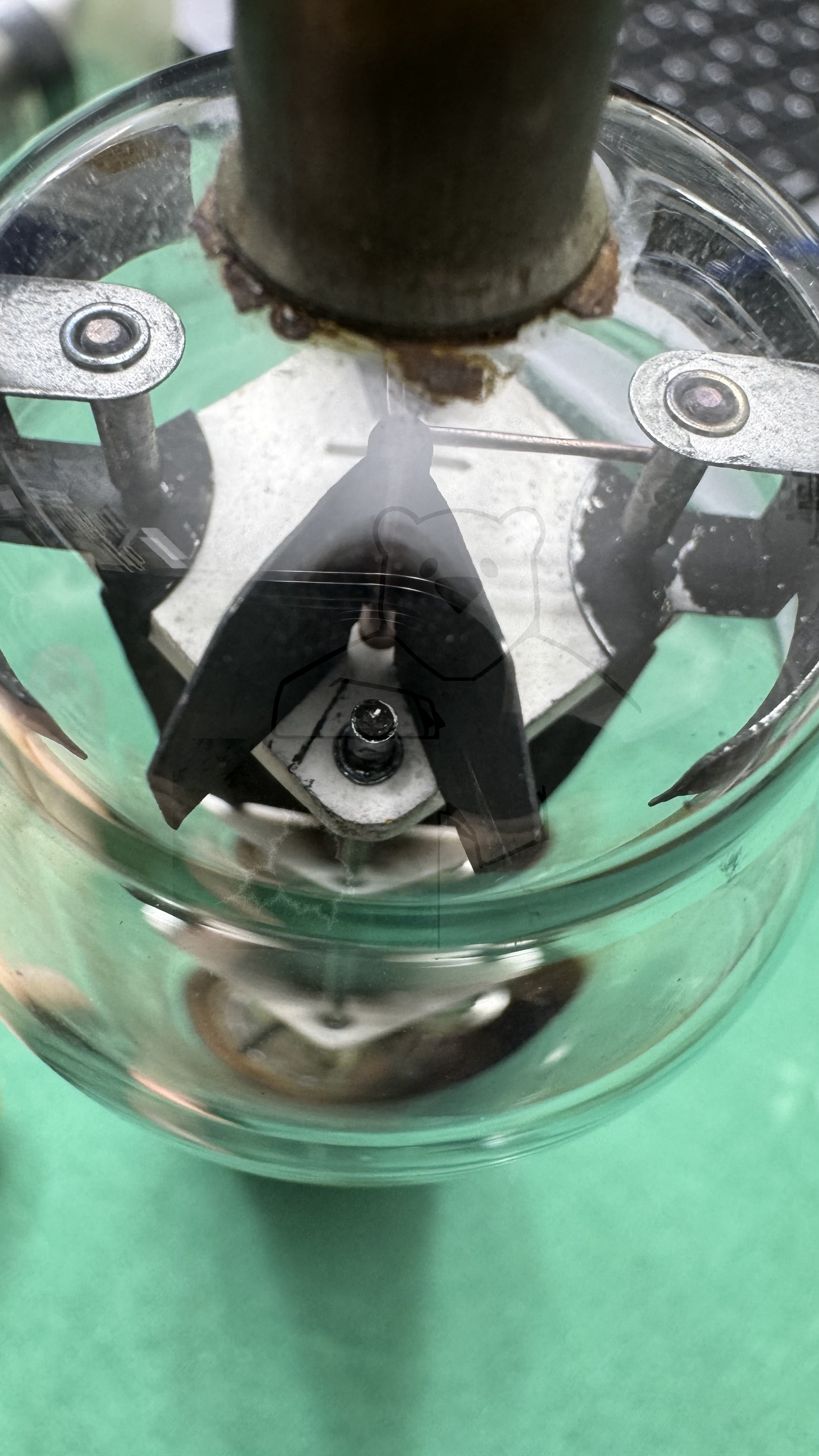

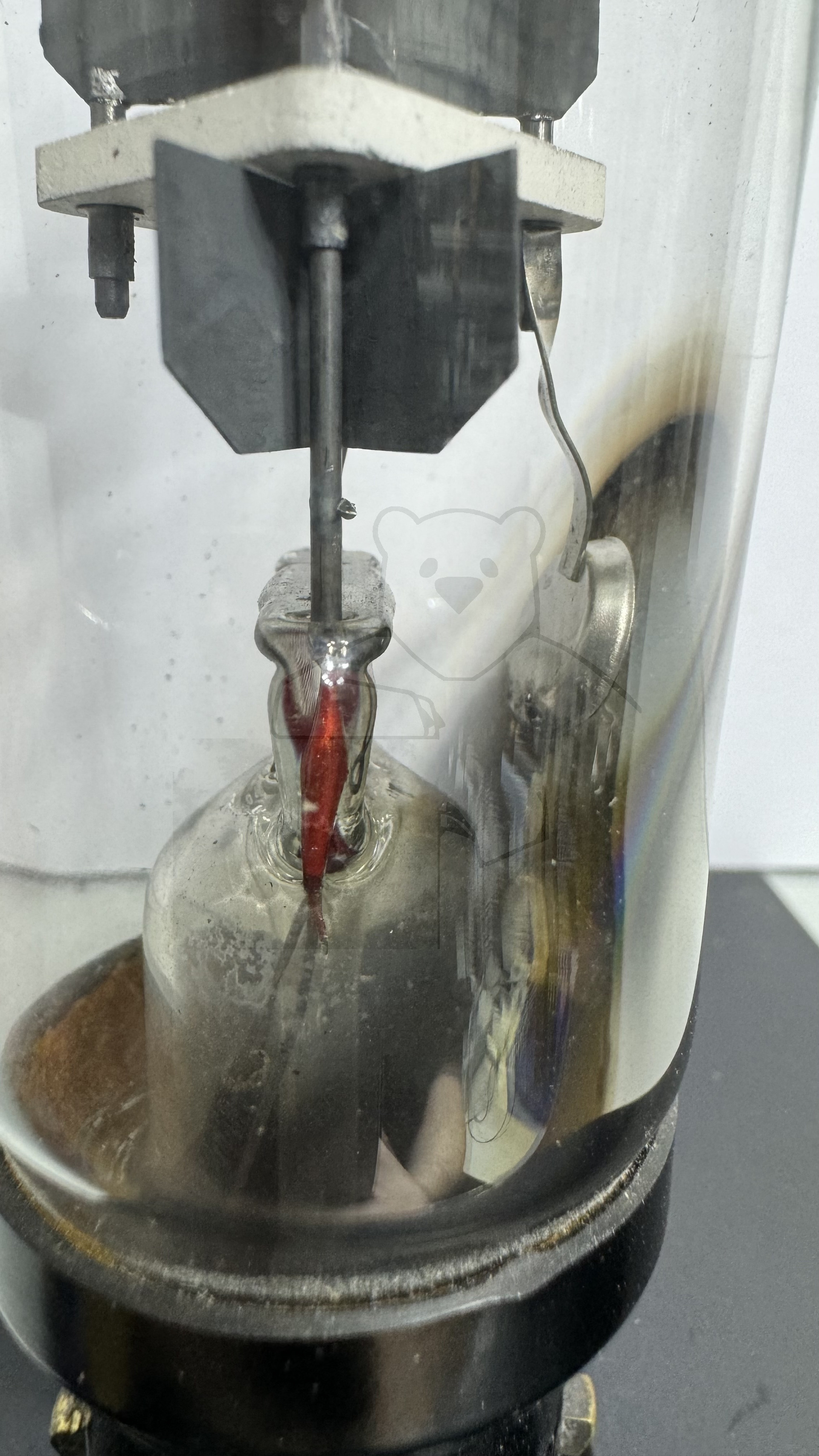

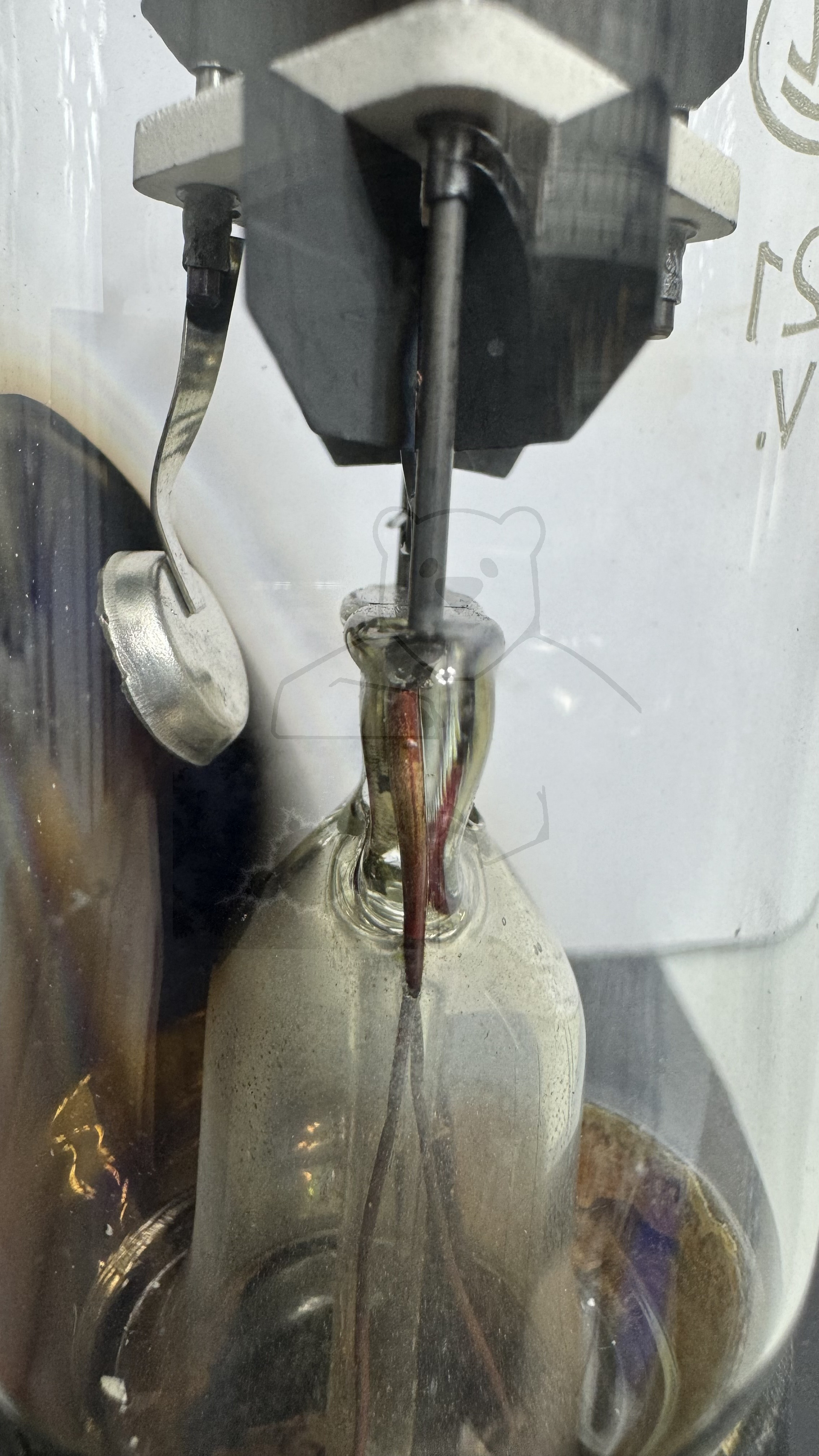

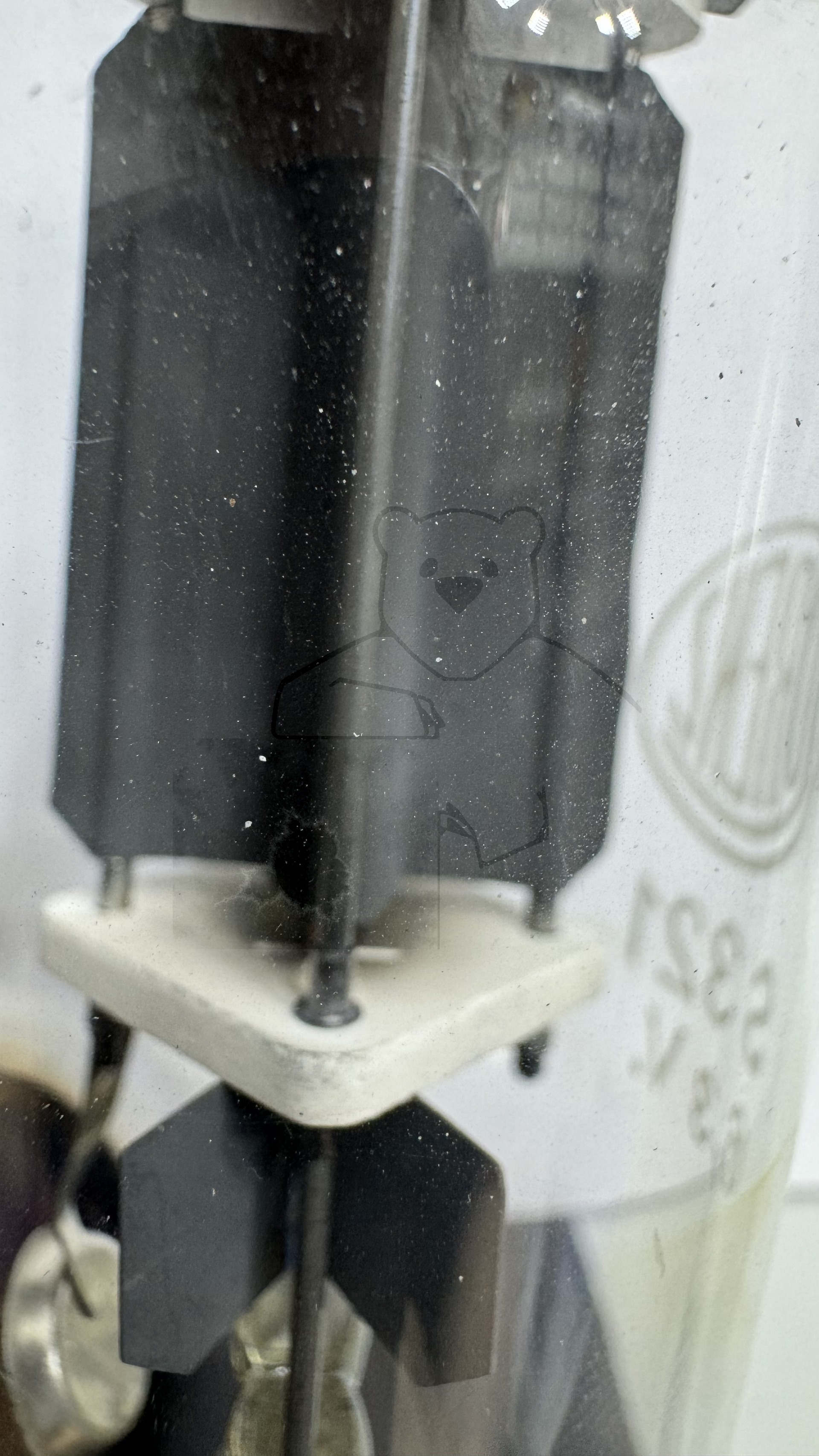

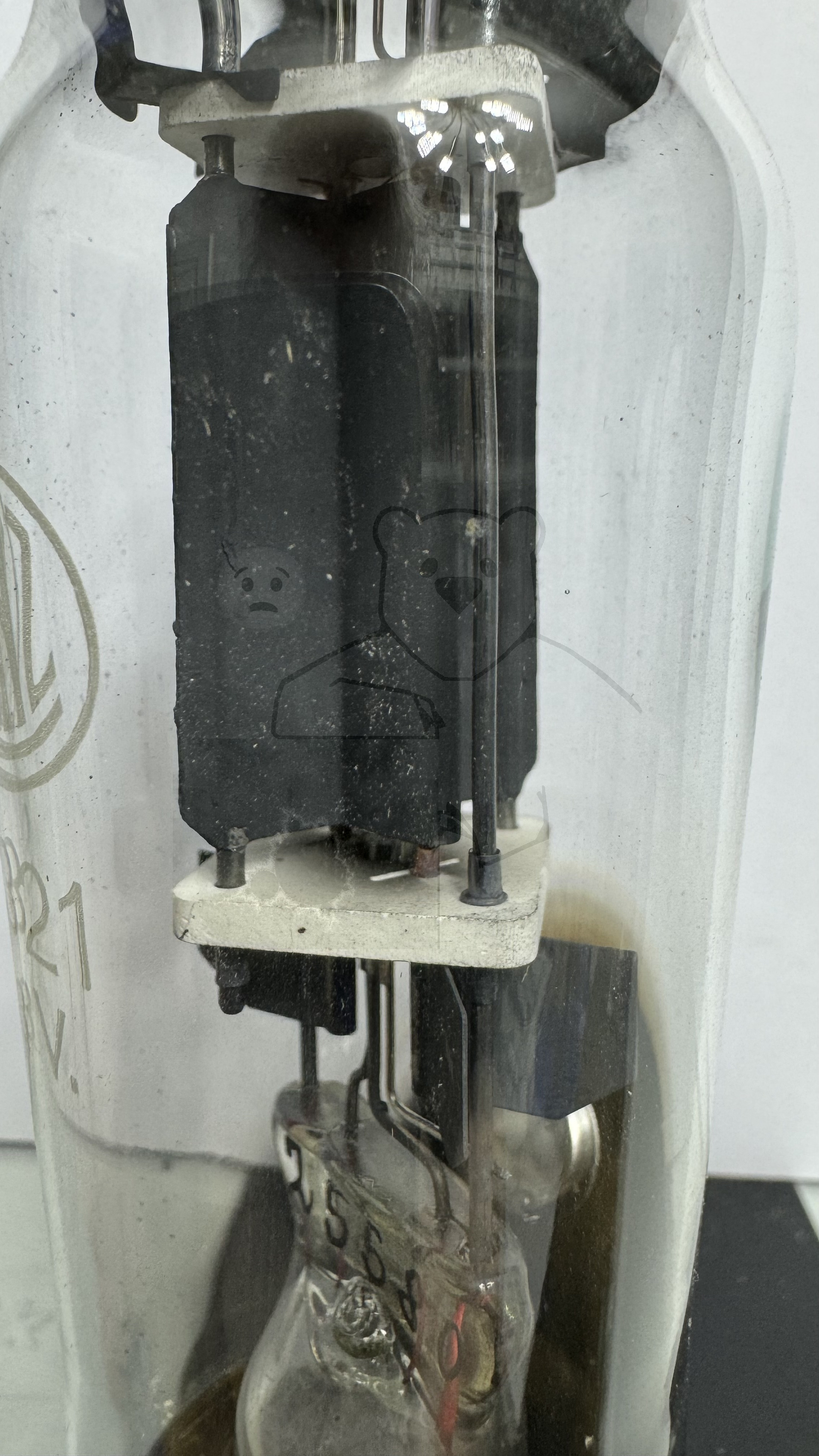

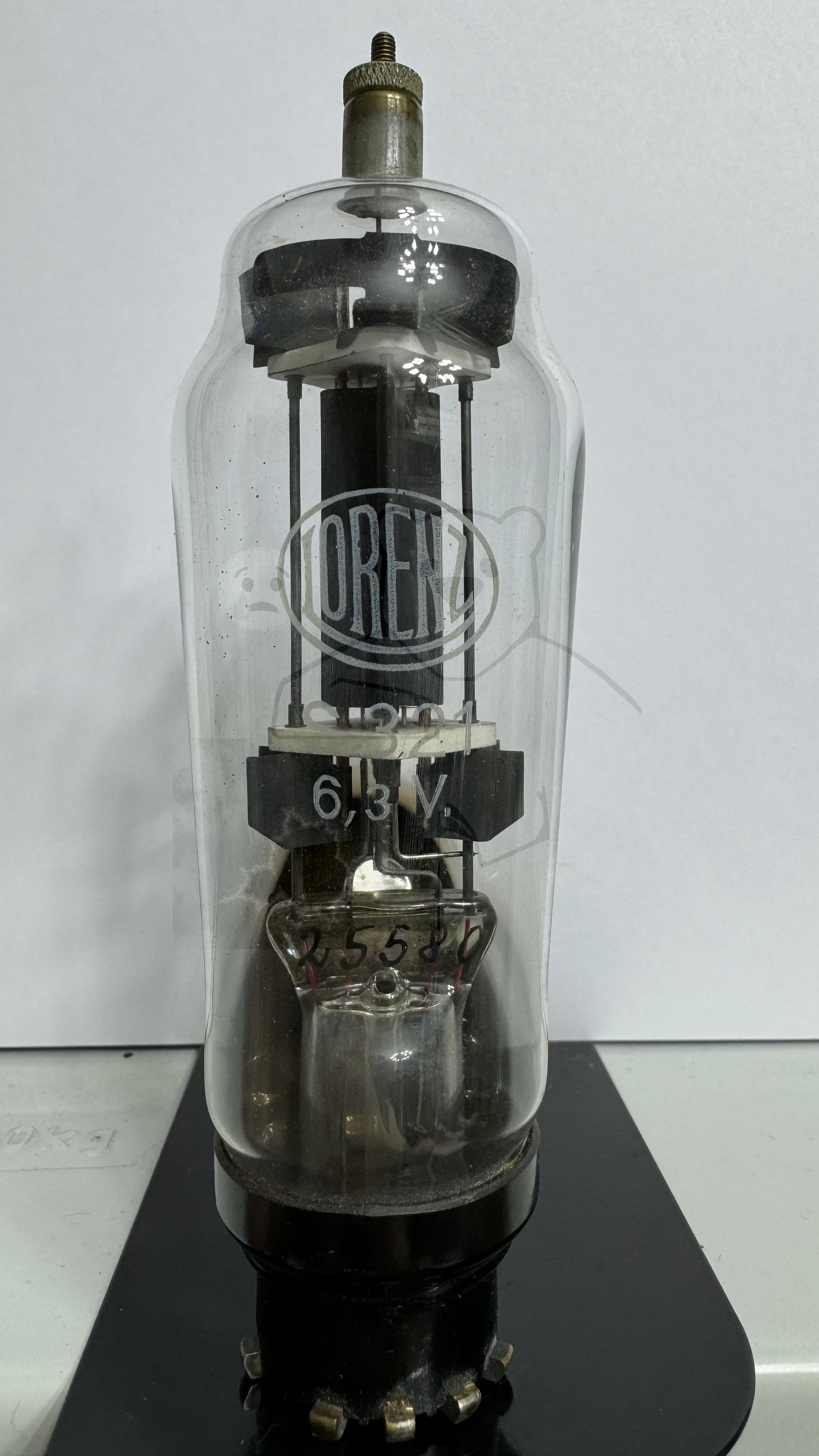

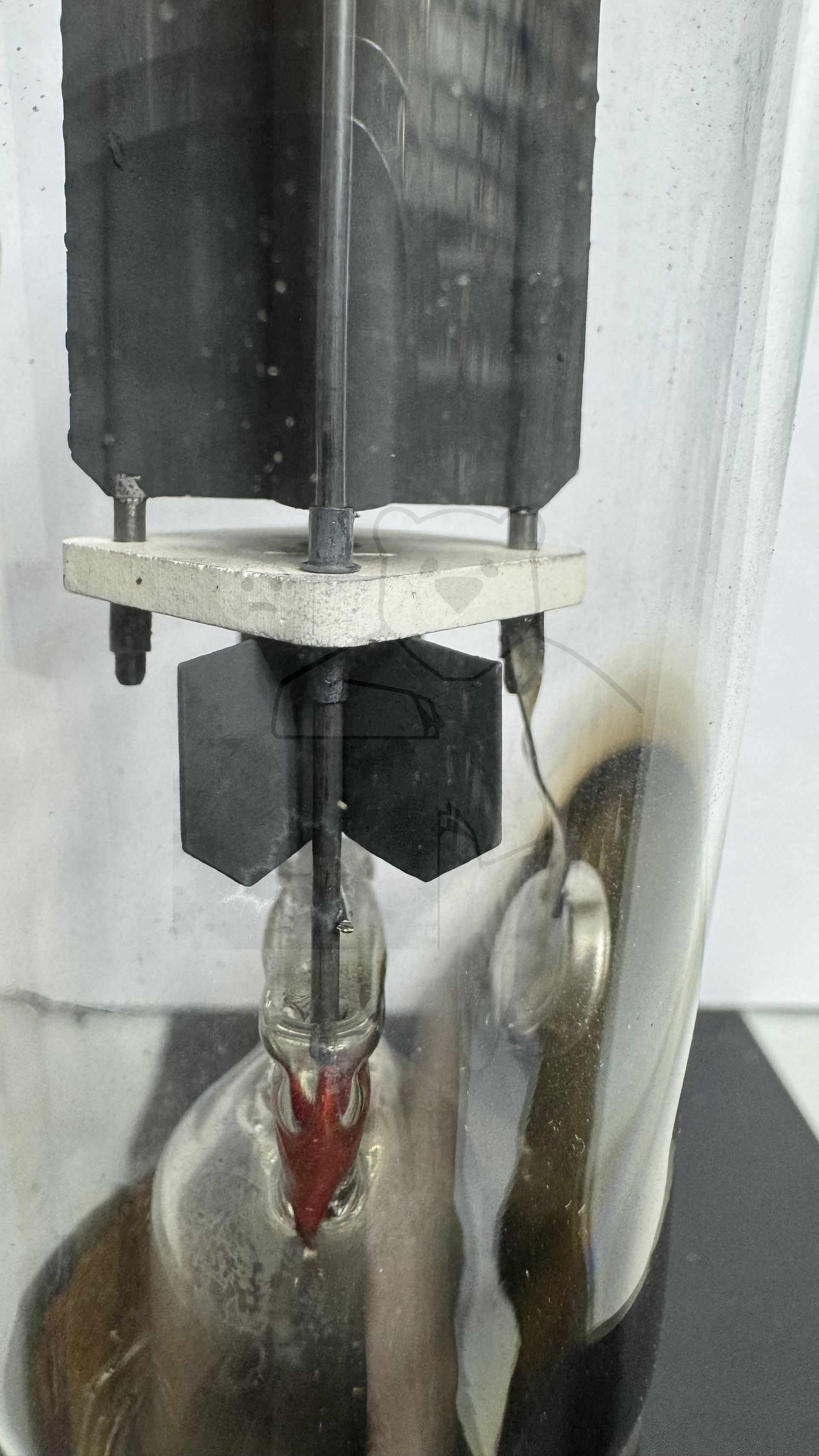

Daten und Bilder der Röhre: S321

🔎 Beschreibung der Röhre: S321

Name	S321
Vergleichsname
Heizspannung (Volt)	6,3
Heizstrom (Ampère)	2,2
Art der Heizung	Indirekt

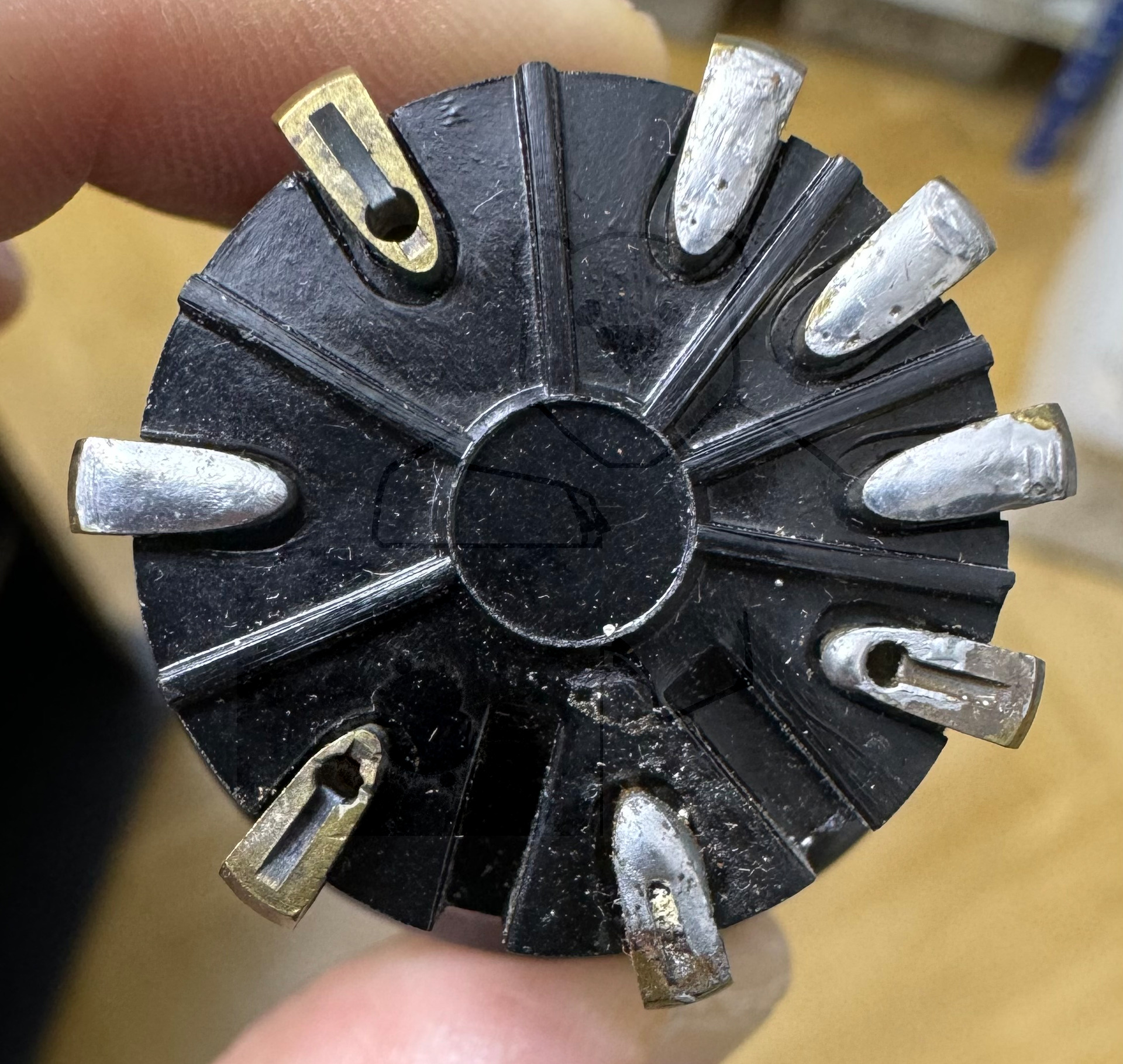

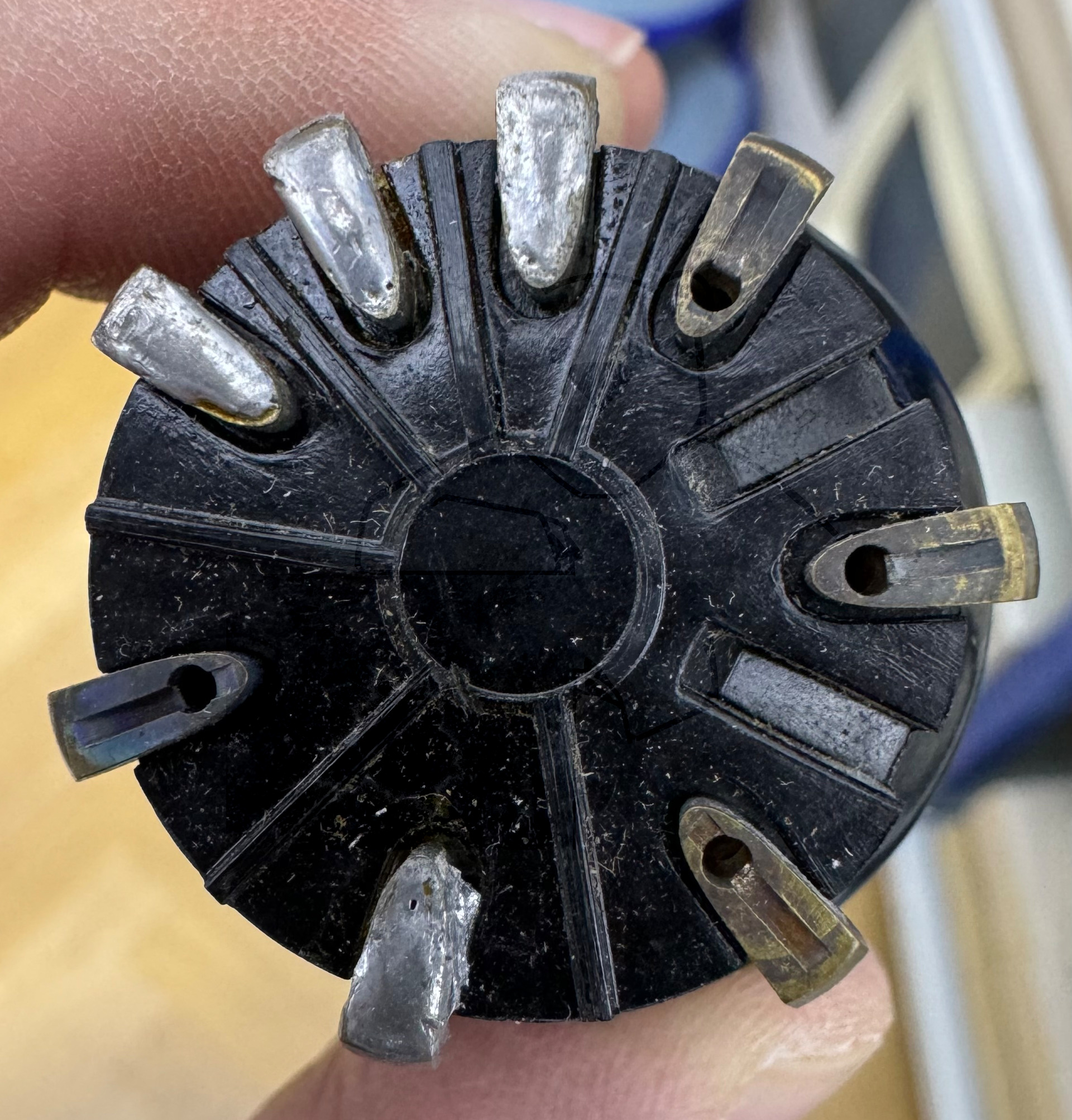

Röhren mit Sockel	→ Informationen zum Sockel: Aussenkontakt, 8pol. → Liste aller Röhren mit: Aussenkontakt, 8pol.
Zusätzliche Informationen
Letzte Änderung	19.12.2020 17:40:20

🔎 Beschreibung der Systeme für die Röhre: S321

	System 1
Kathode	4
Gitter 1	6
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	Kappe
Anode 2
Leuchtschirm
Heizung	2, 3
Abschirmung
Funktion	→ Endtriode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

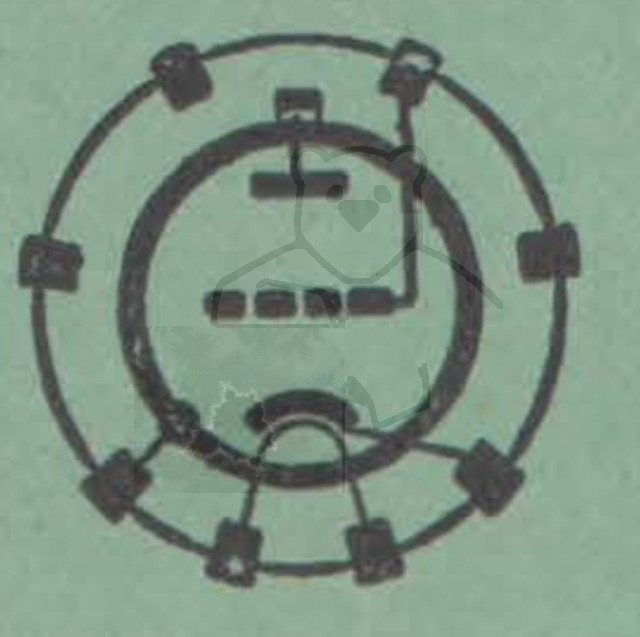

🔎 Sockelschaltung der S321

Bildquelle: Max Funke Messkarte

🔎 Datenblätter zur Röhre: S321
Pruefkarte S321 - Funke W19 Roehrenpruefer.pdf (140 kB)
