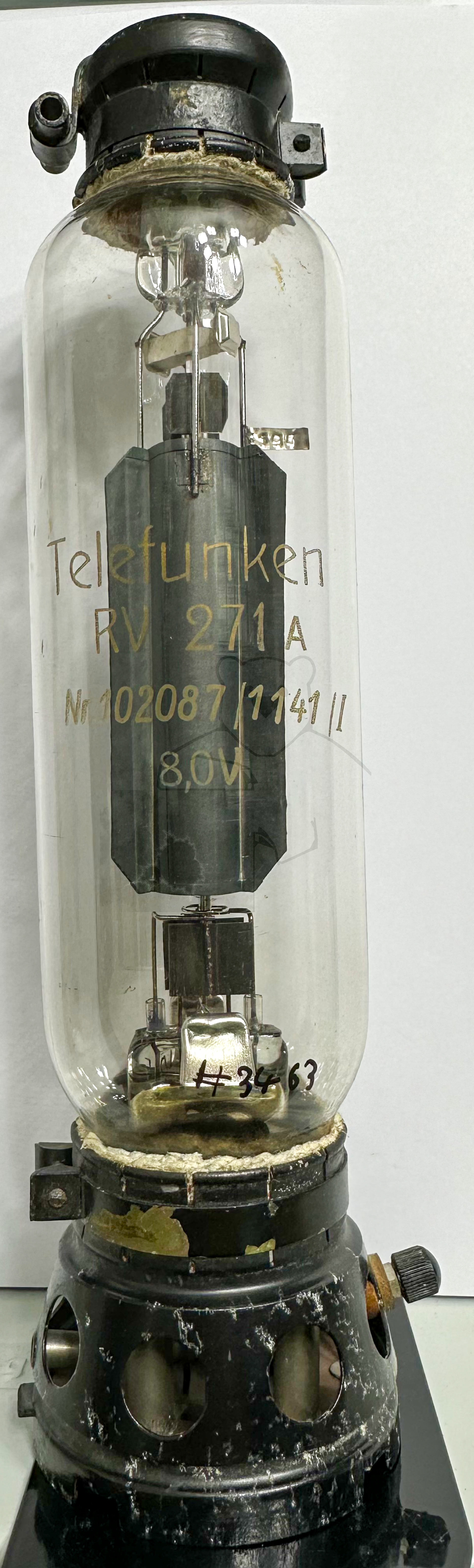

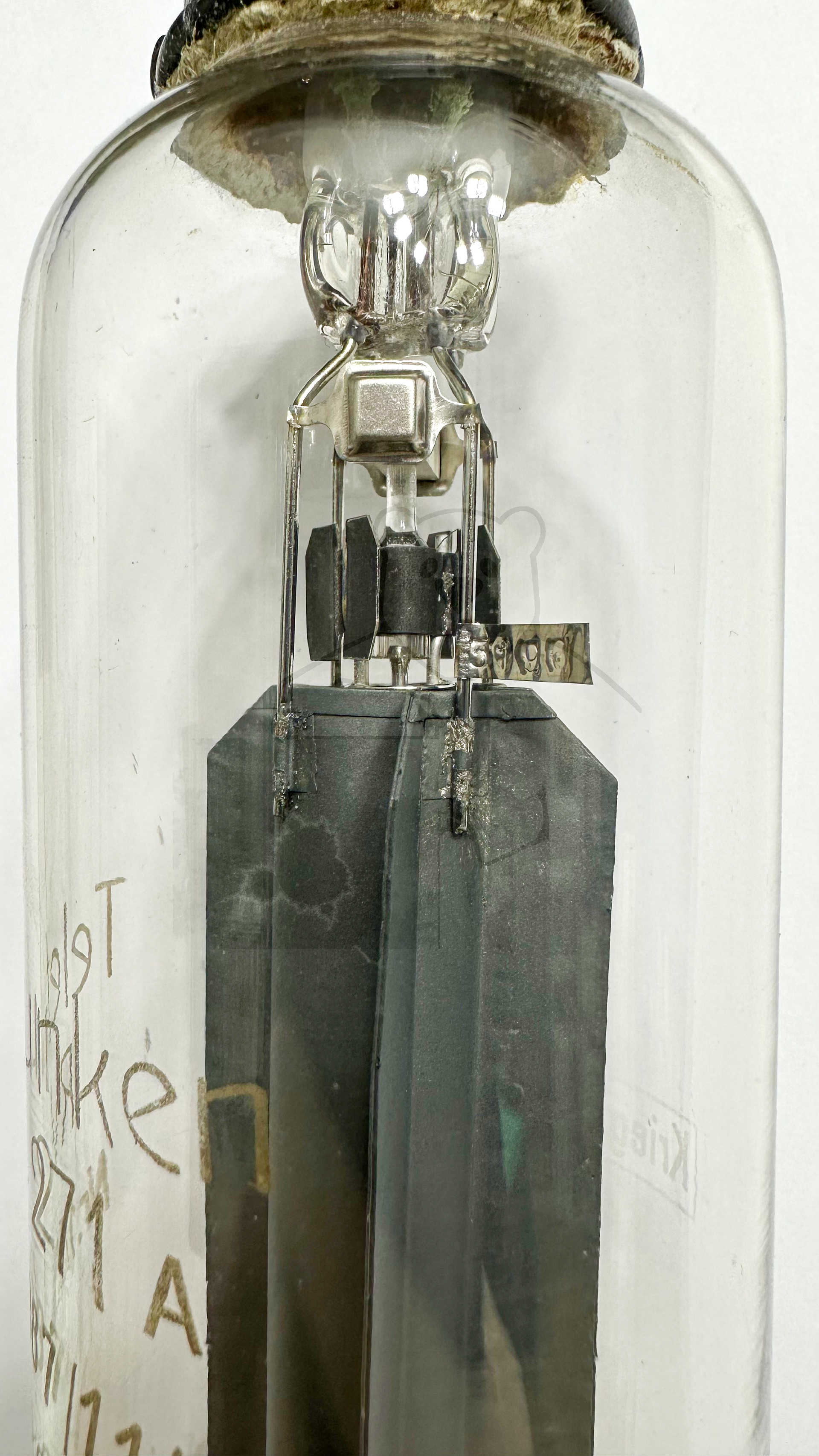

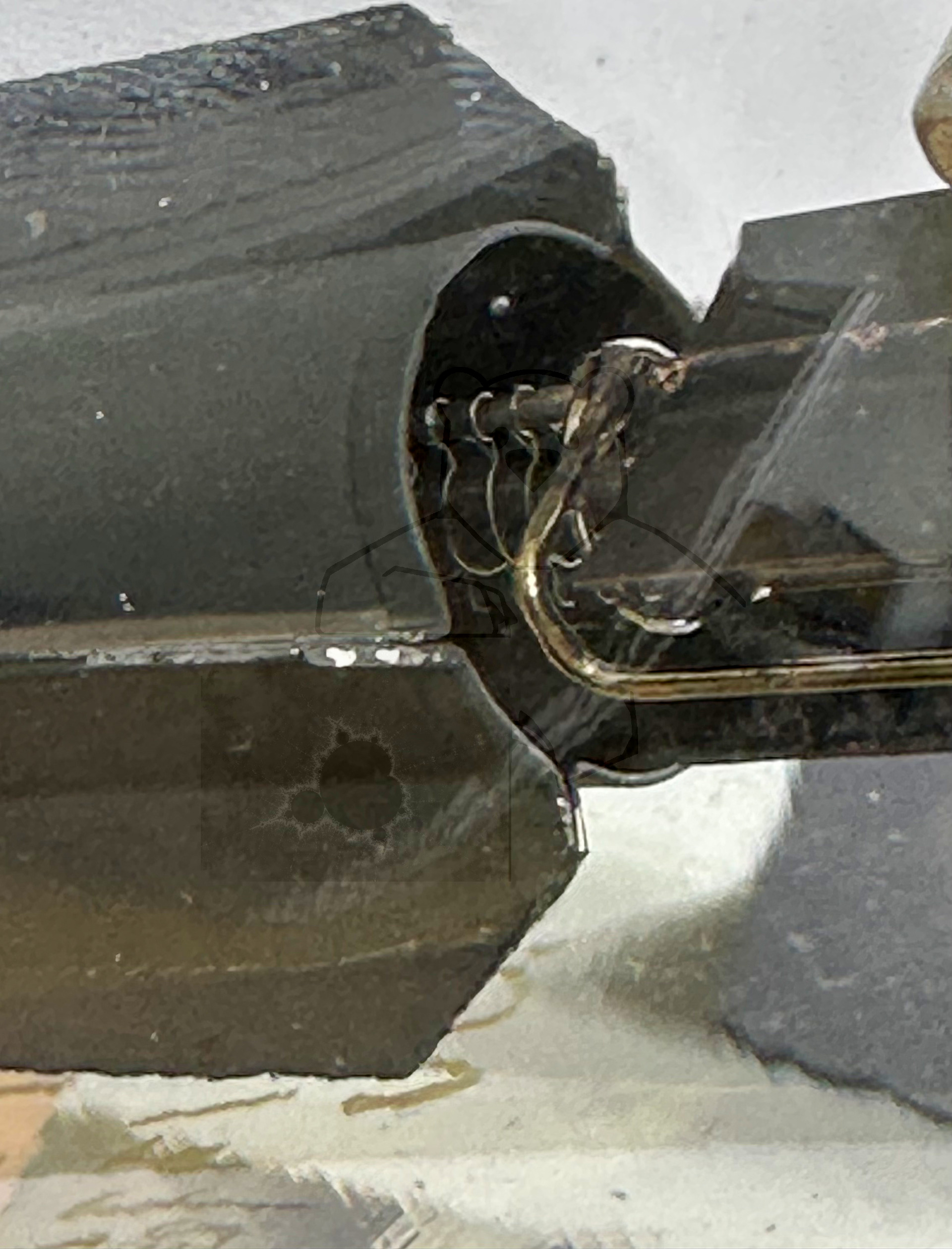

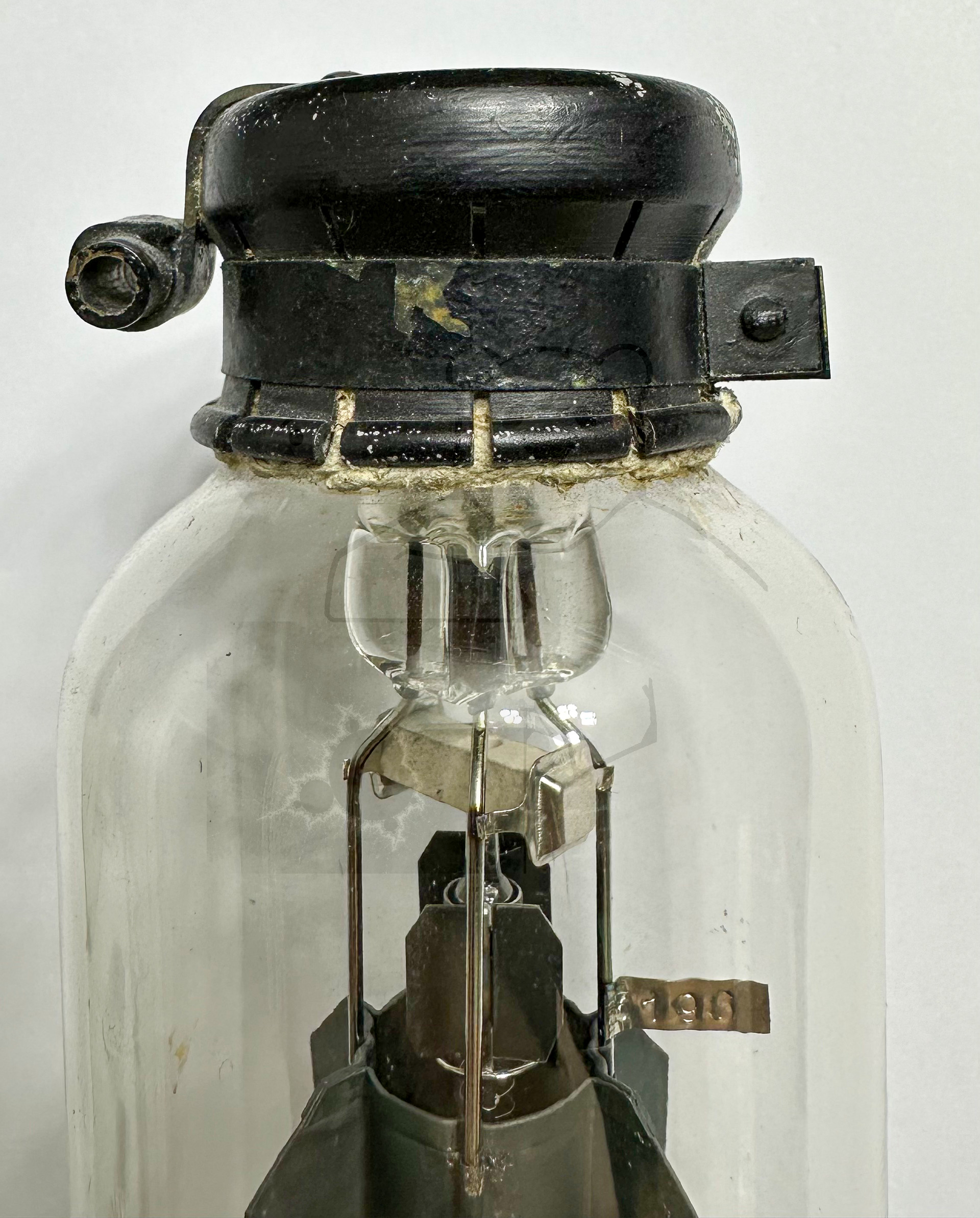

Daten und Bilder der Röhre: RV271 a

🔎 Beschreibung der Röhre: RV271 a

Name	RV271 a
Vergleichsname
Heizspannung (Volt)	8
Heizstrom (Ampère)	1,5
Art der Heizung	Indirekt

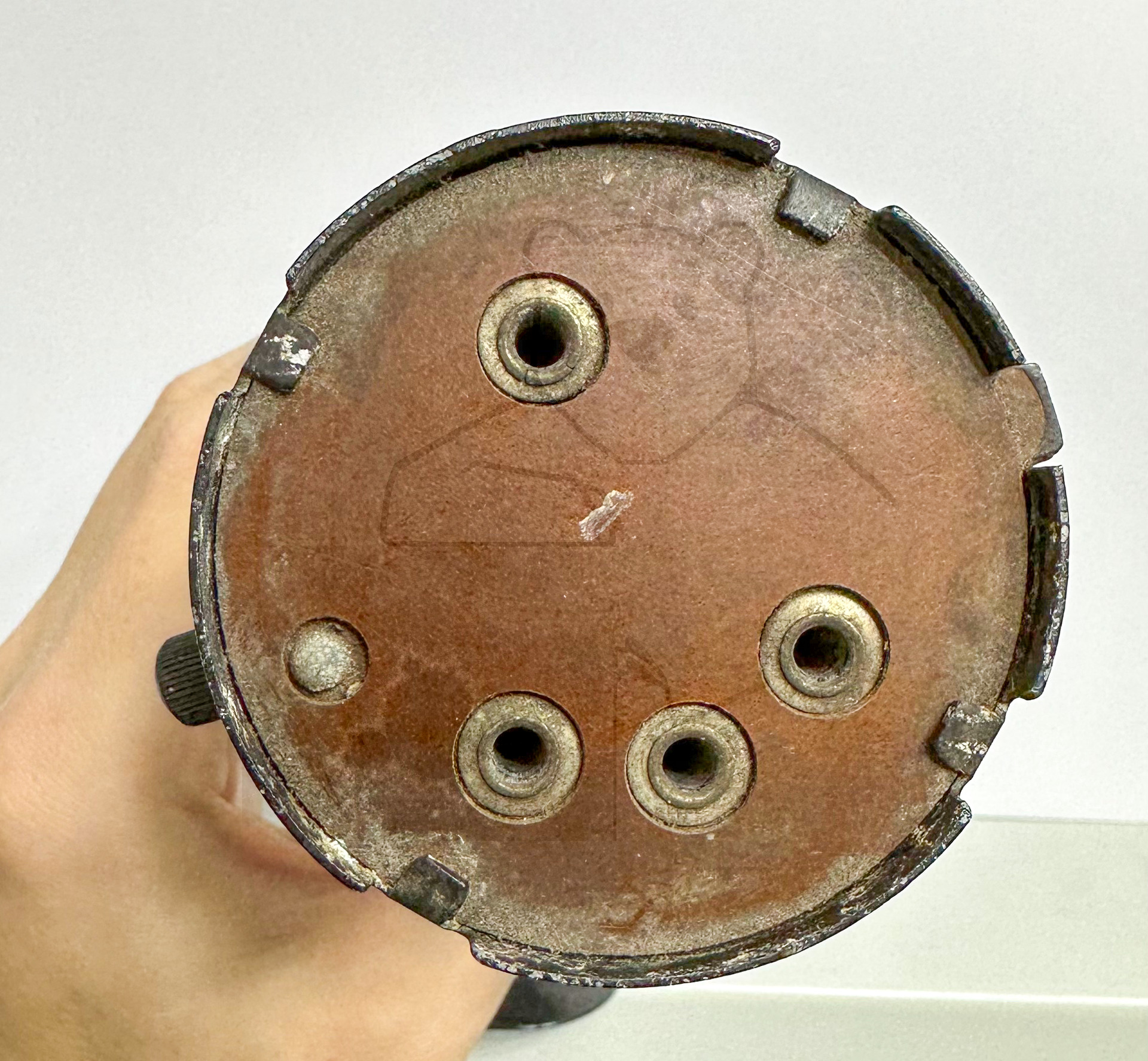

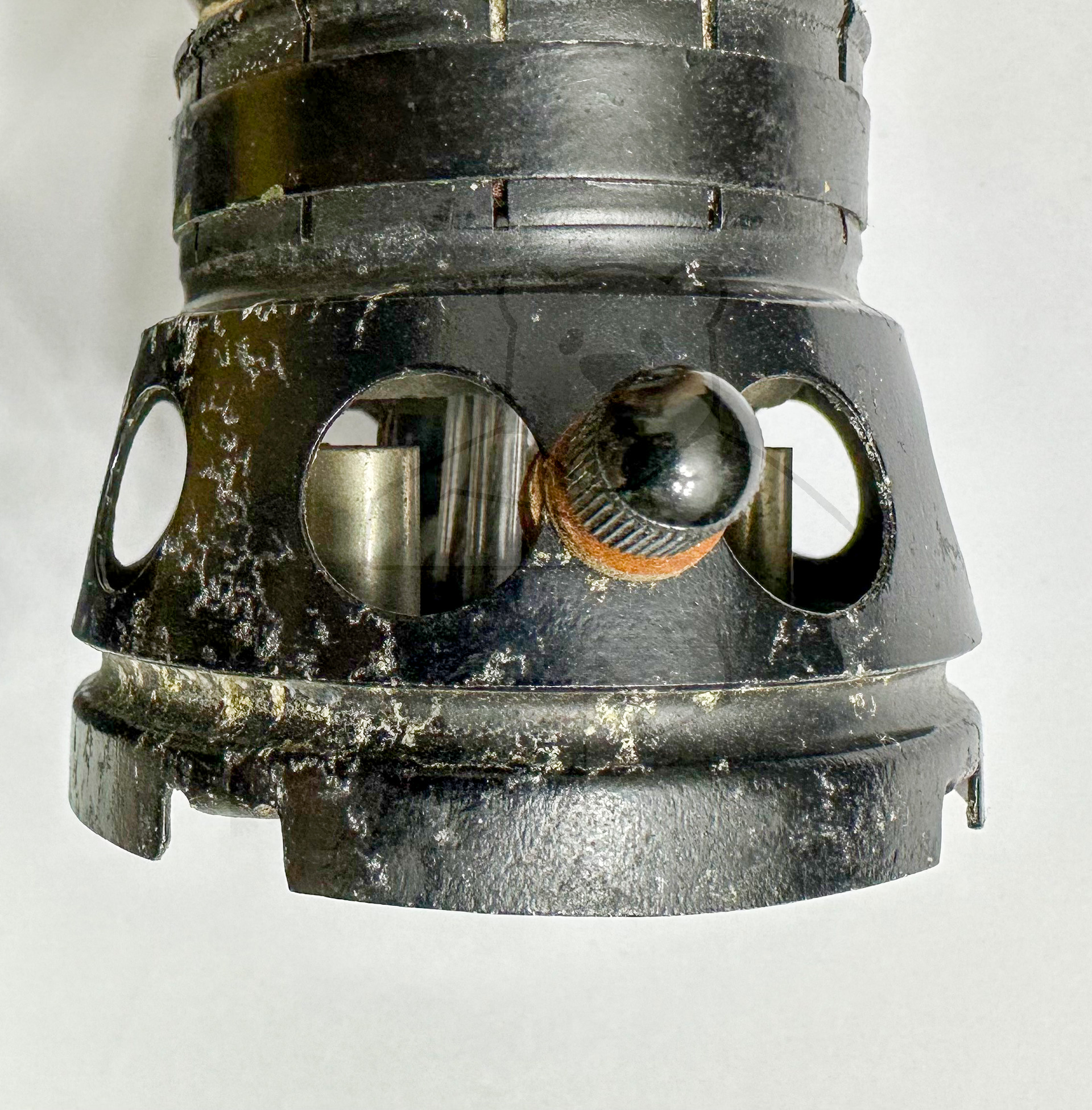

Röhren mit Sockel	→ Informationen zum Sockel: Telefunkensockel, 4pol. (4 Buchsen) → Liste aller Röhren mit: Telefunkensockel, 4pol. (4 Buchsen)
Zusätzliche Informationen
Letzte Änderung	21.12.2022

🔎 Beschreibung der Systeme für die Röhre: RV271 a

	System 1
Kathode	Seitenbuchse
Gitter 1	1
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	Kappe
Anode 2
Leuchtschirm
Heizung	2, 3
Abschirmung	Seitenbuchse
Funktion	→ Endtriode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

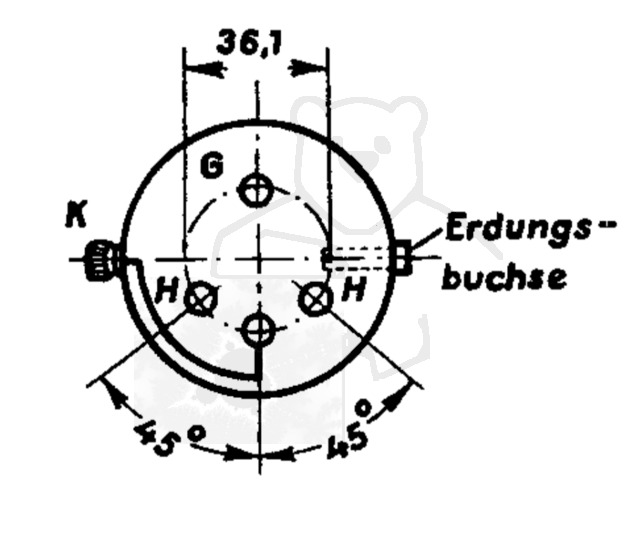

🔎 Sockelschaltung der RV271 a

Bildquelle: Telefunken Datenblatt

🔎 YouTube Video zu RV271 a

Hinweis: An dieser Stelle war ursprünglich ein eingebettetes YouTube Video enthalten. Durch die Rechtlichen Grauzonen der EU Datenschutzverordnung (DSGVO) bzw. deren nationaler Umsetzung im Merkel'schen #Neuland, ist dies nicht mehr möglich ohne unnötiges Java-Script und oder nervige Cookie-Banner.

Sie müssen diesen Link manuell anklicken um dieses Video auf YouTube zu sehen:
↗︎ https://youtu.be/X1jj-giWgWY (Durch Anklicken verlassen Sie diese Webseite!)

🔎 Datenblätter zur Röhre: RV271 a
Datenblatt RV271A Telefunken.pdf (89 kB)
