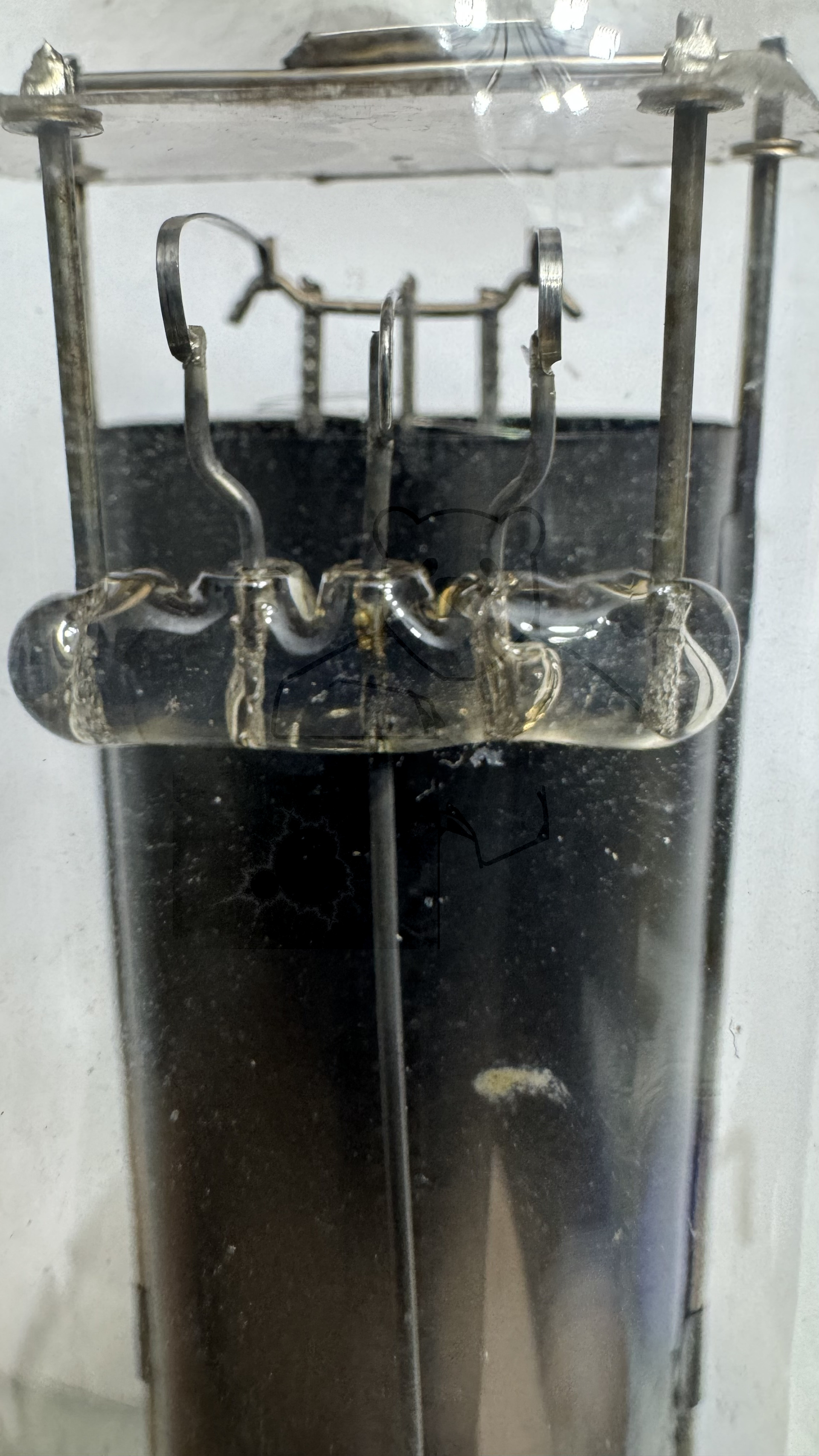

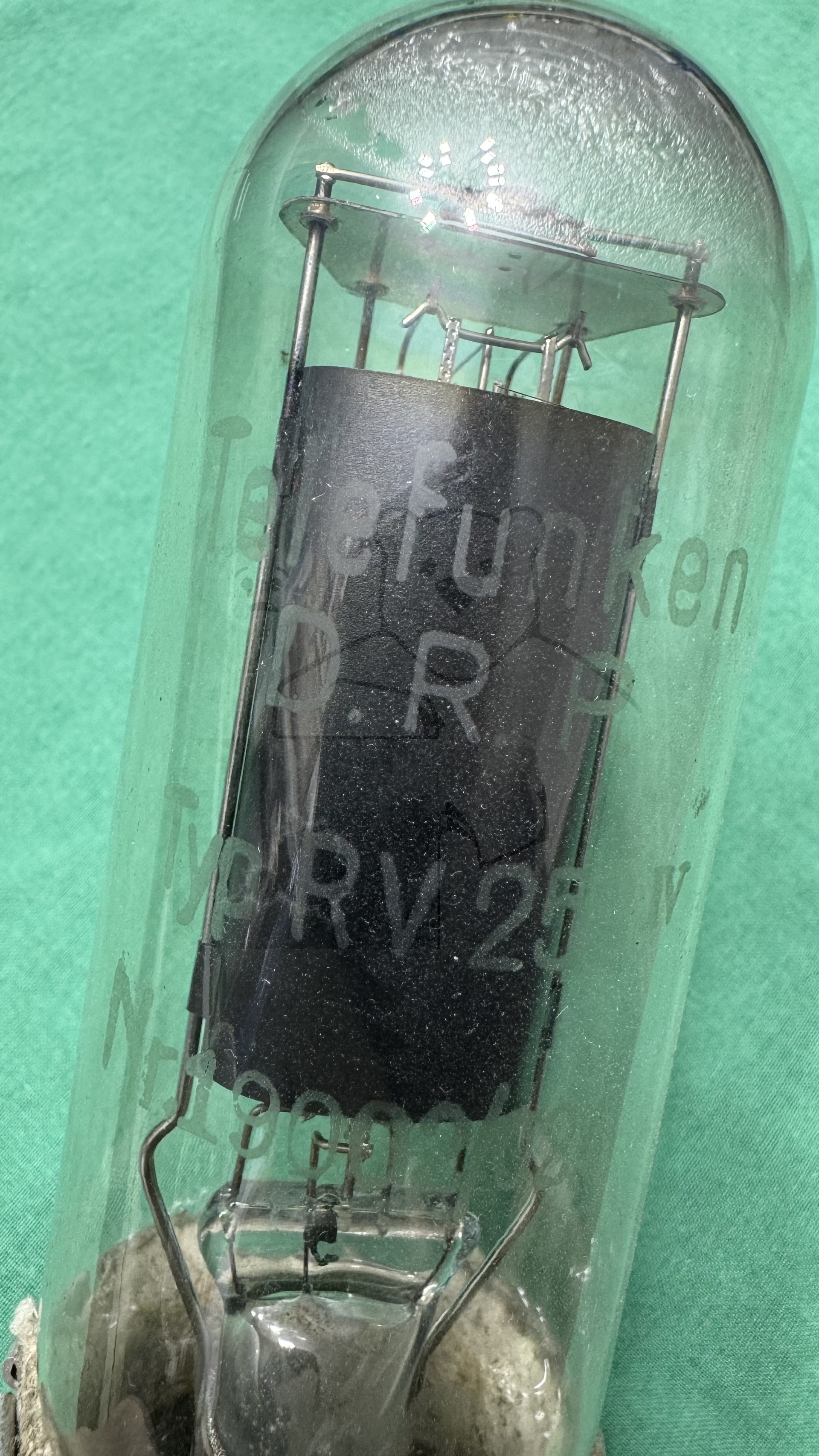

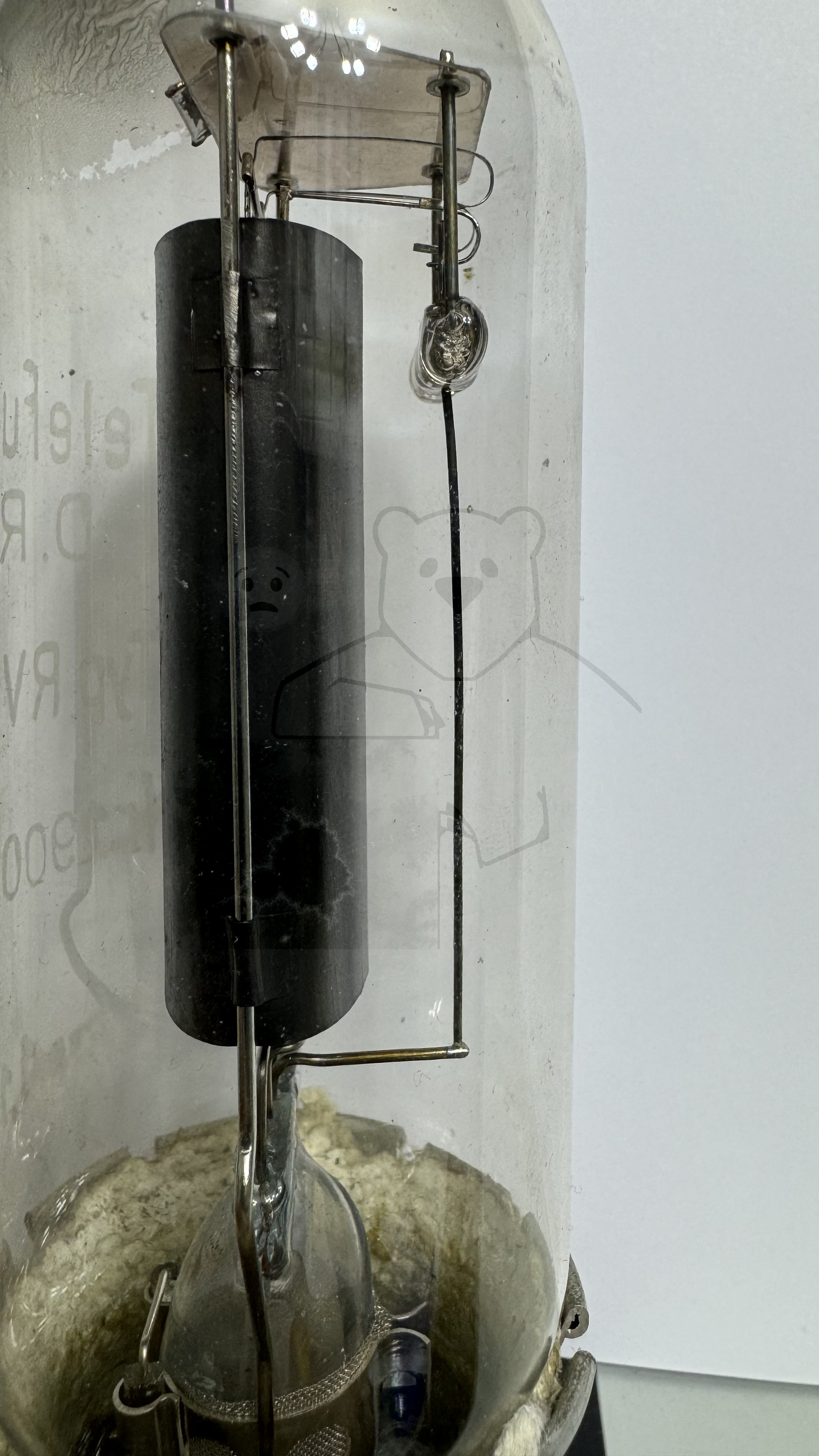

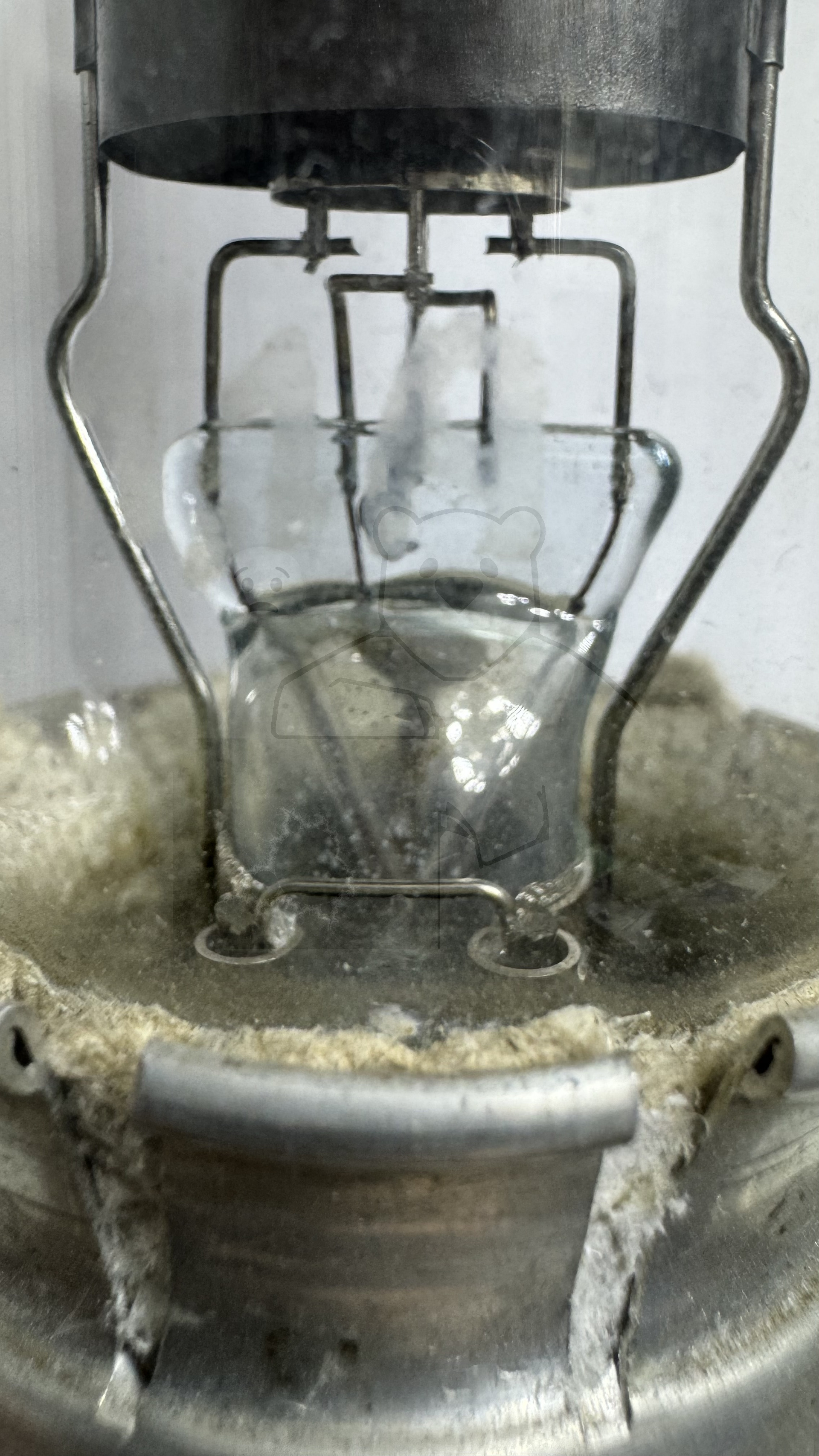

Daten und Bilder der Röhre: RV258 iv

🔎 Beschreibung der Röhre: RV258 iv

Name	RV258 iv
Vergleichsname
Heizspannung (Volt)	7
Heizstrom (Ampère)	1,1
Art der Heizung	Direkt

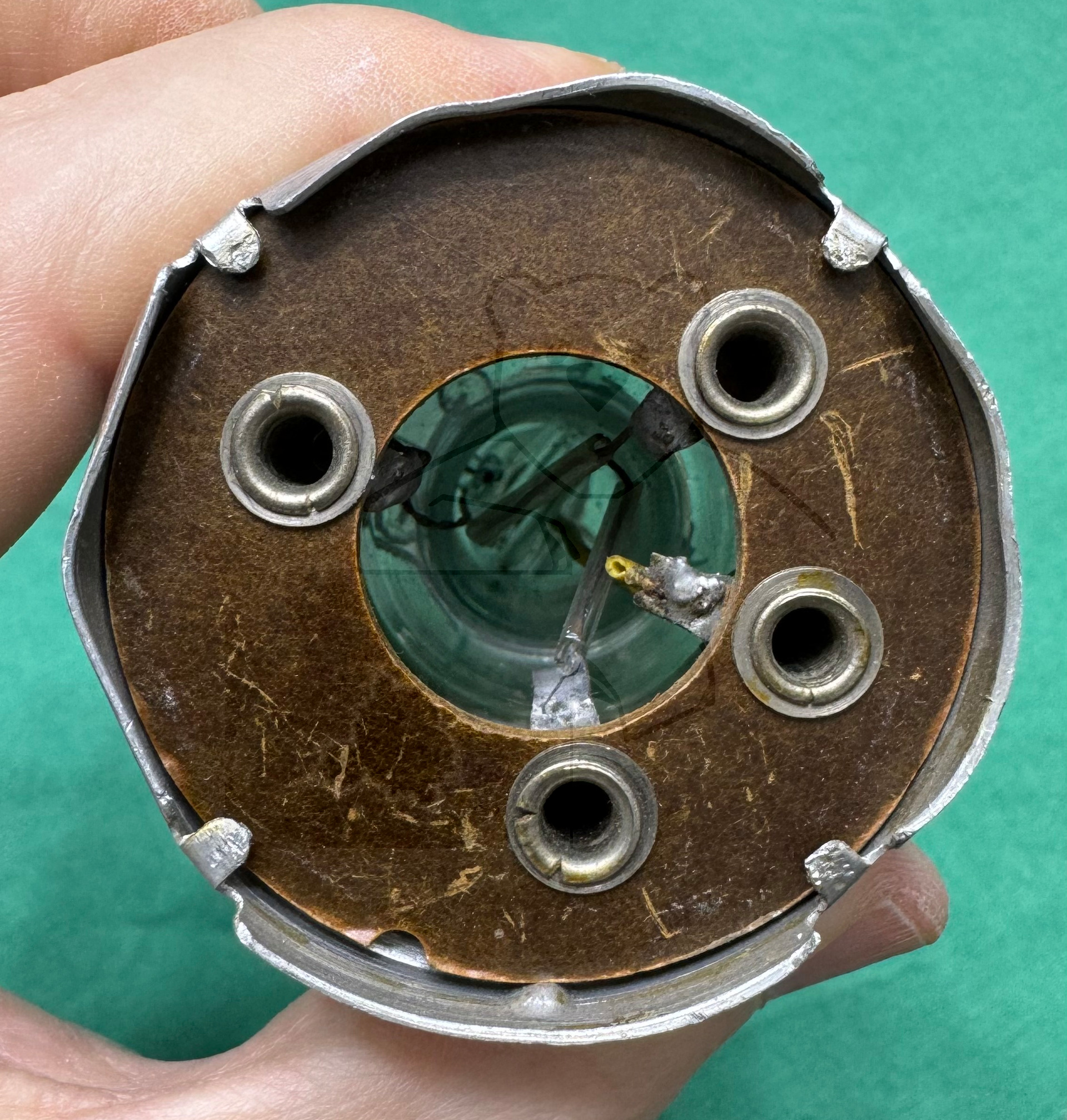

Röhren mit Sockel	→ Informationen zum Sockel: Bajonettsockel, 4pol. → Liste aller Röhren mit: Bajonettsockel, 4pol.
Zusätzliche Informationen
Letzte Änderung	13.03.2019 09:50:12

🔎 Beschreibung der Systeme für die Röhre: RV258 iv

	System 1
Kathode	f
Gitter 1	4
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	1
Anode 2
Leuchtschirm
Heizung	f, f
Abschirmung
Funktion	→ Endtriode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

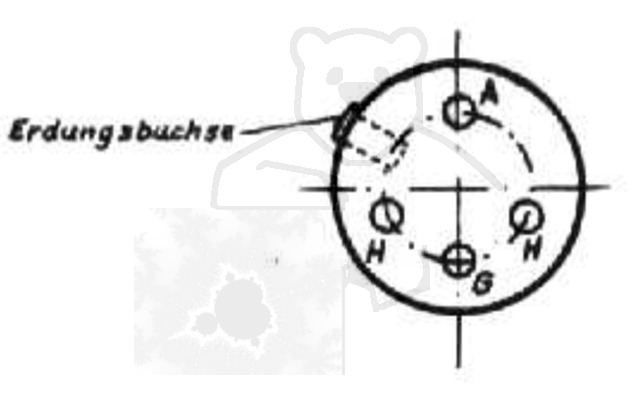

🔎 Sockelschaltung der RV258 iv

Bildquelle: Telefunken Datenblatt

🔎 Datenblätter zur Röhre: RV258 iv
Datenblatt RV258 Telefunken Version 1.pdf (581 kB)
Datenblatt RV258 Telefunken Version 2 [www.tubedata.info].pdf (115 kB)
