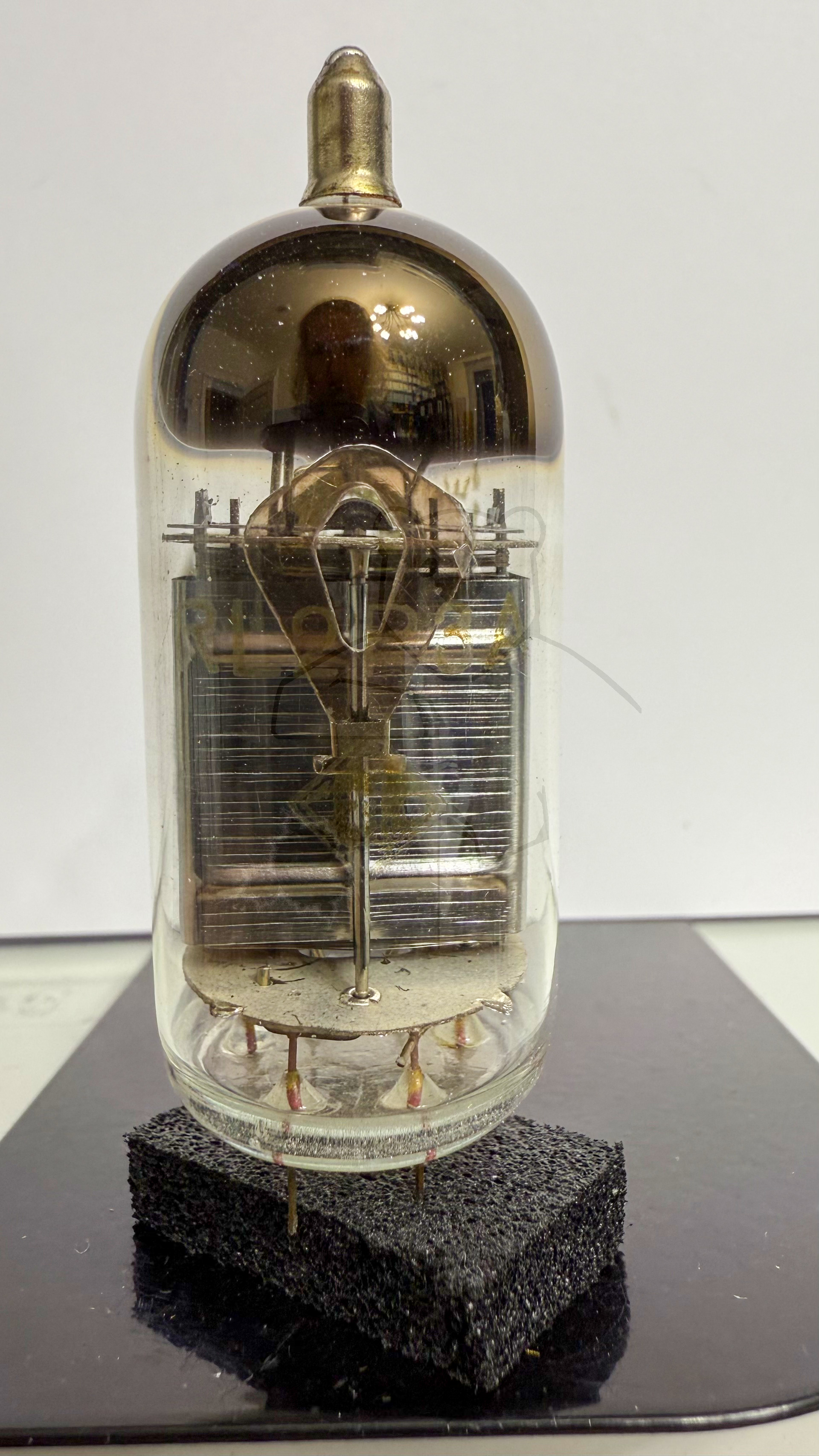

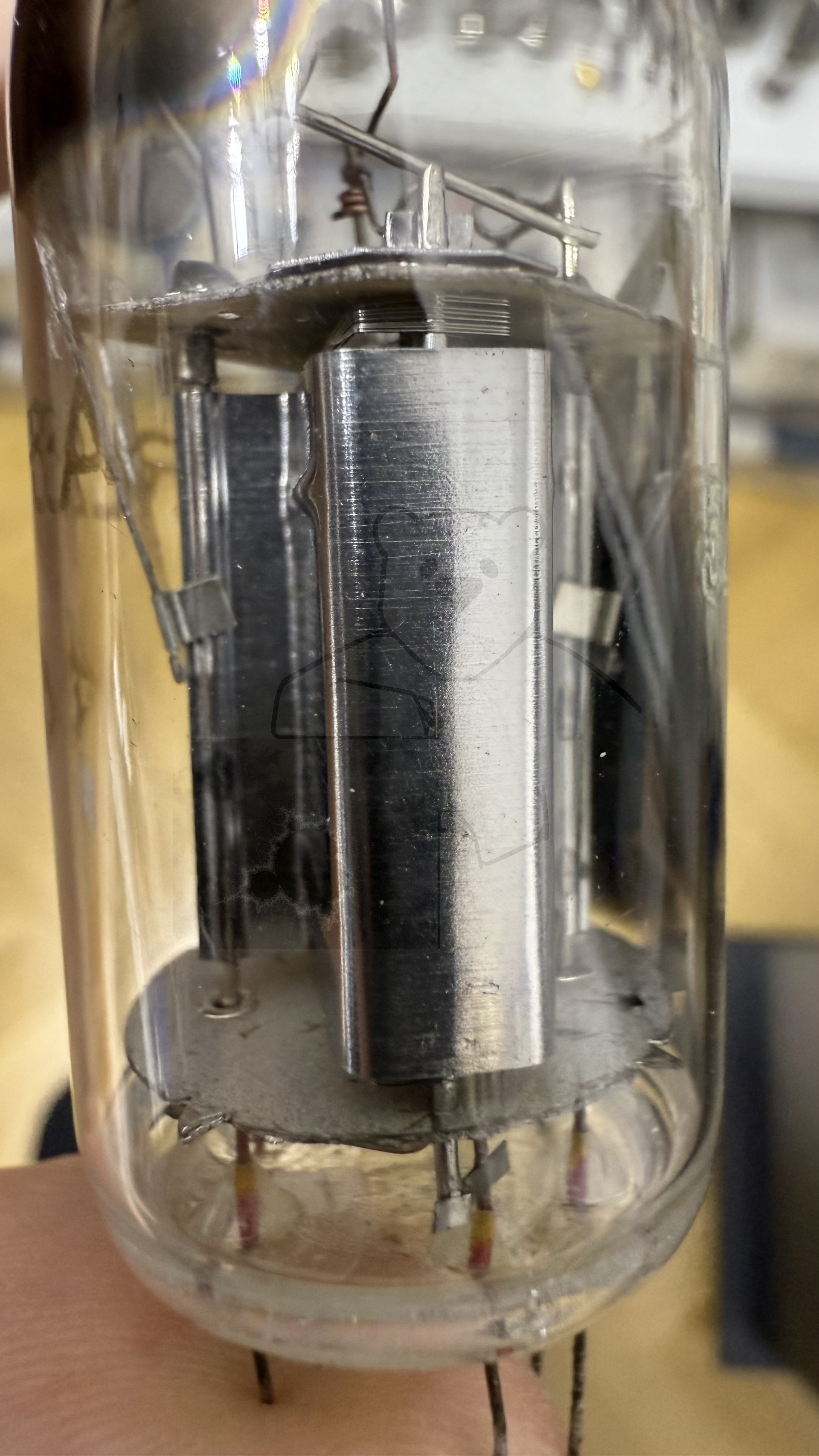

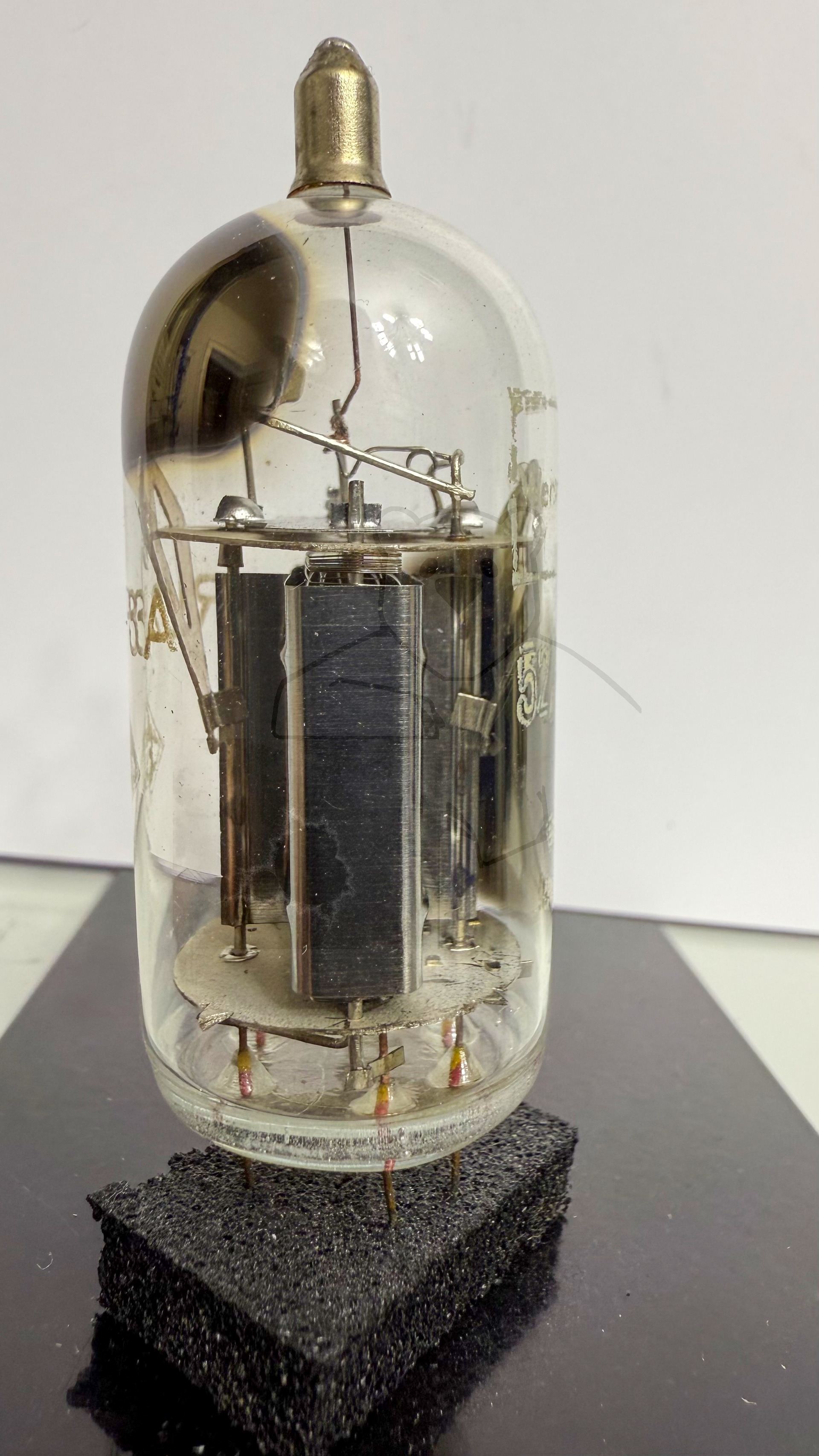

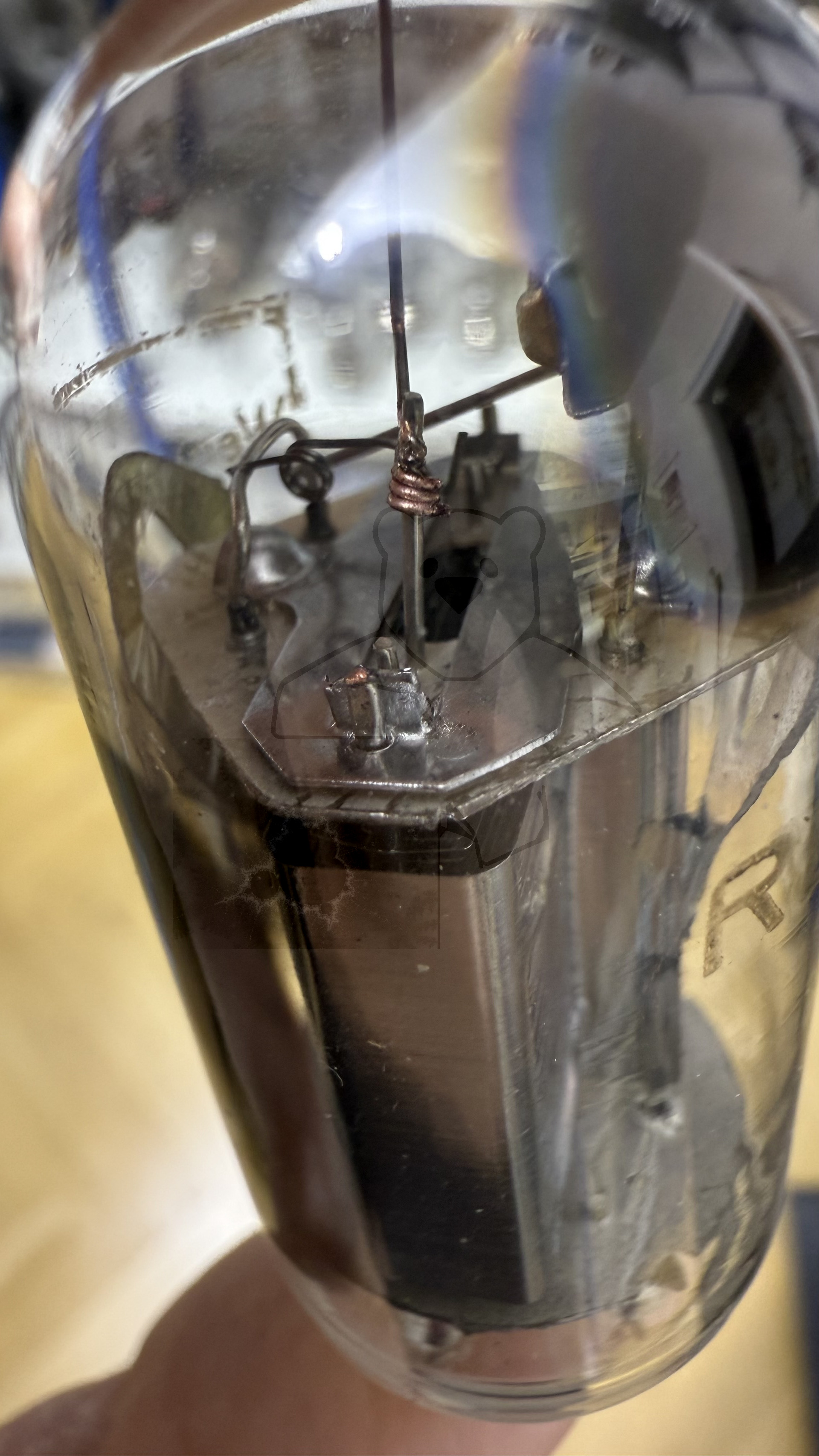

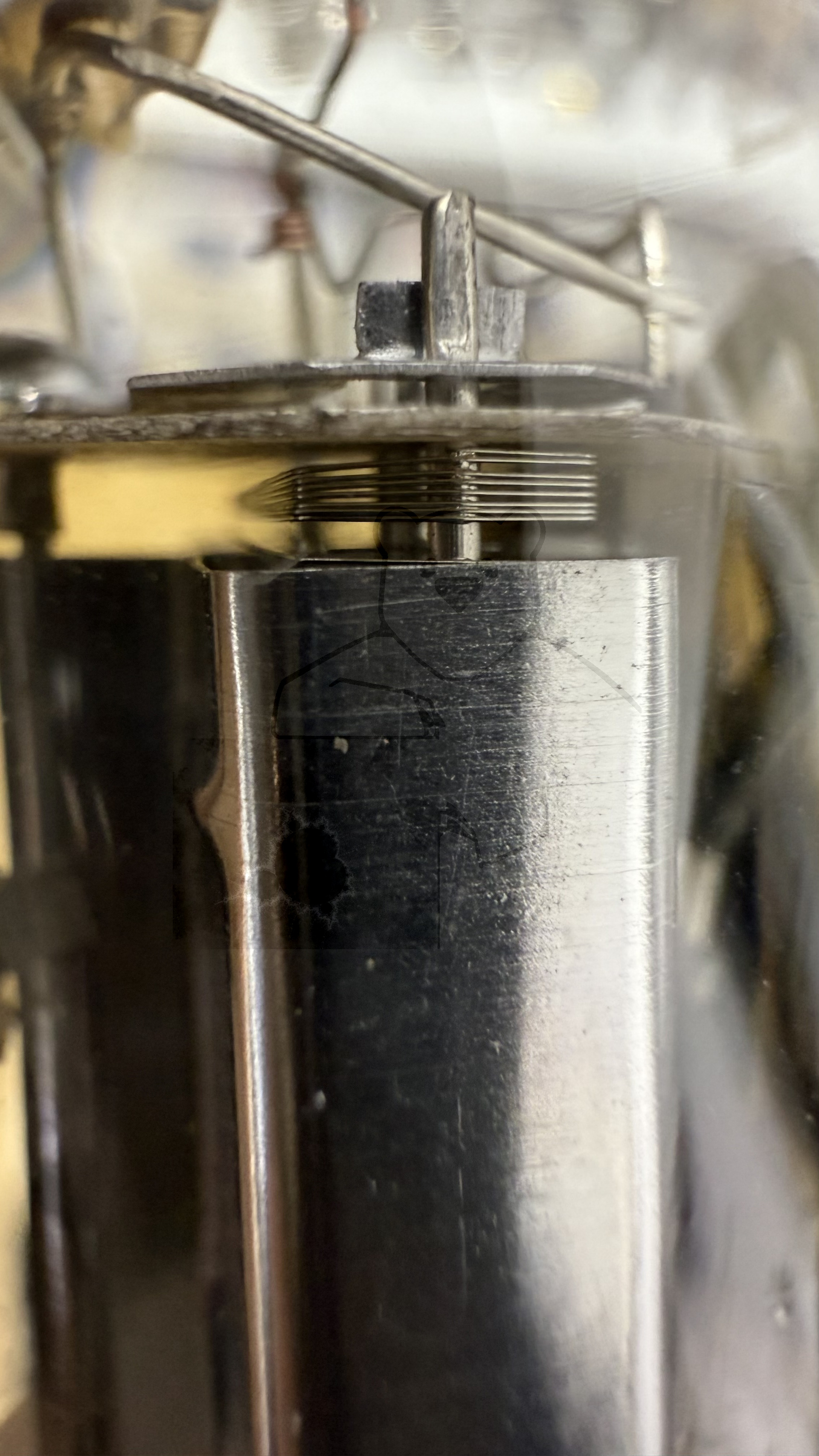

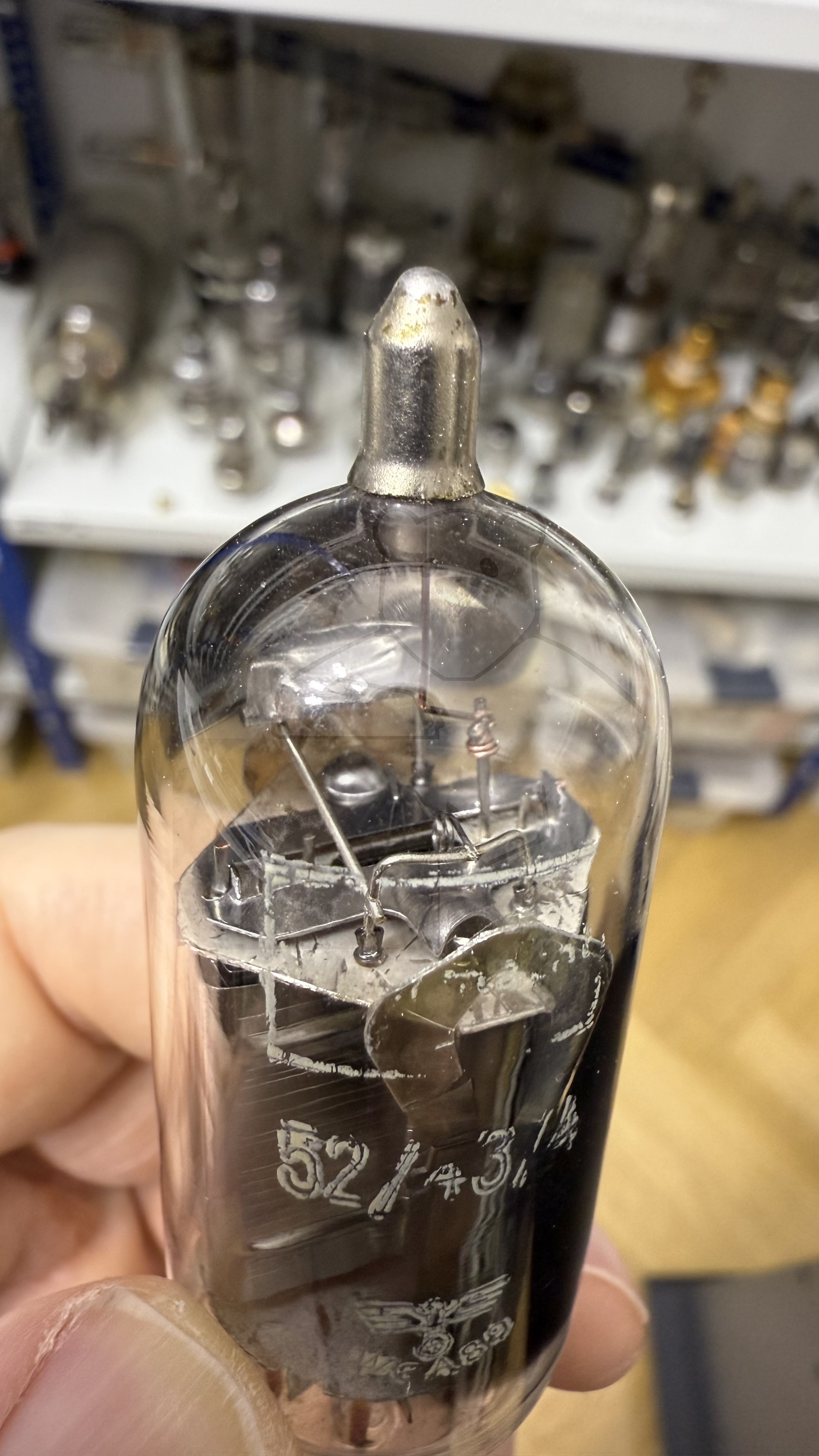

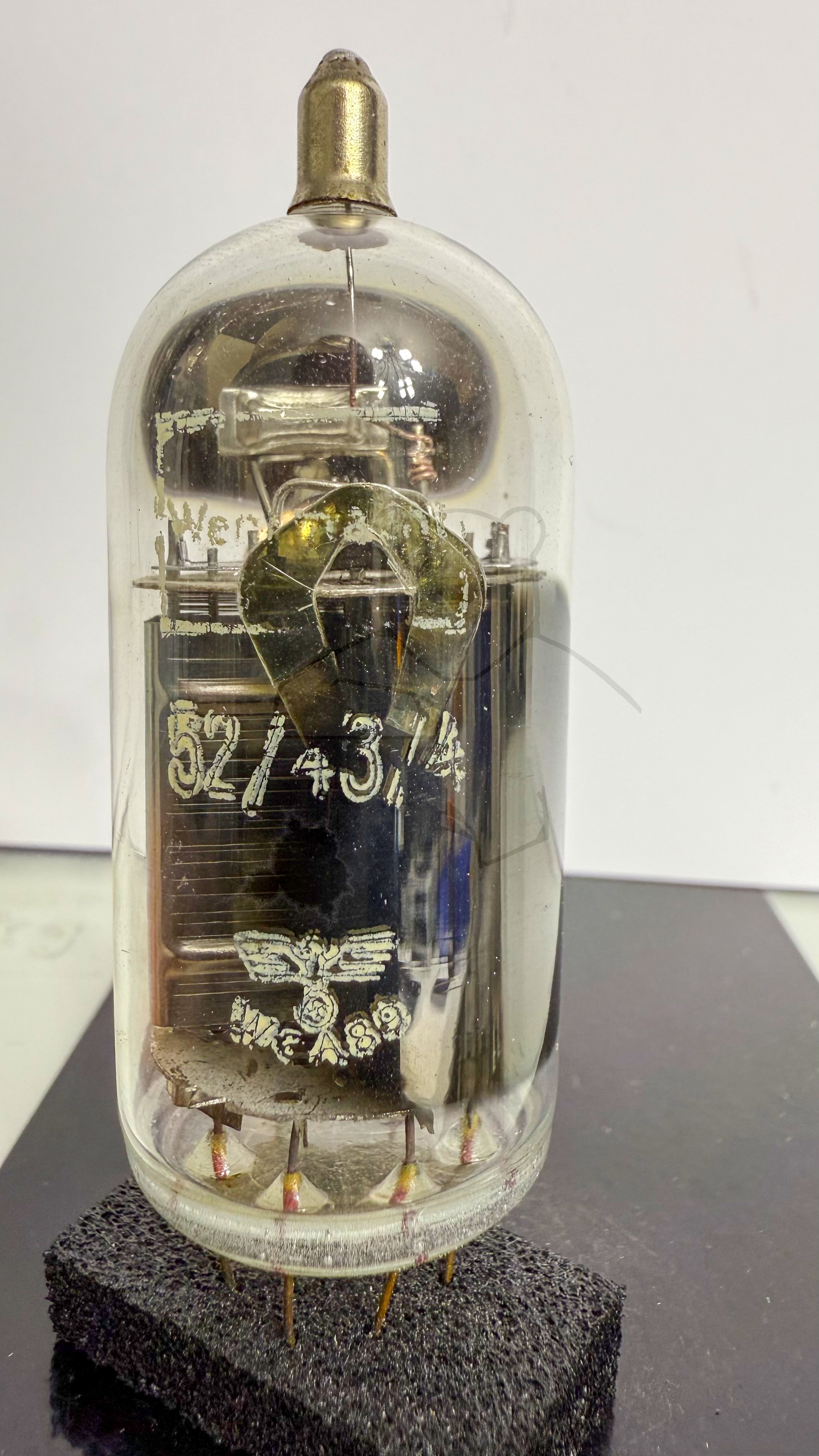

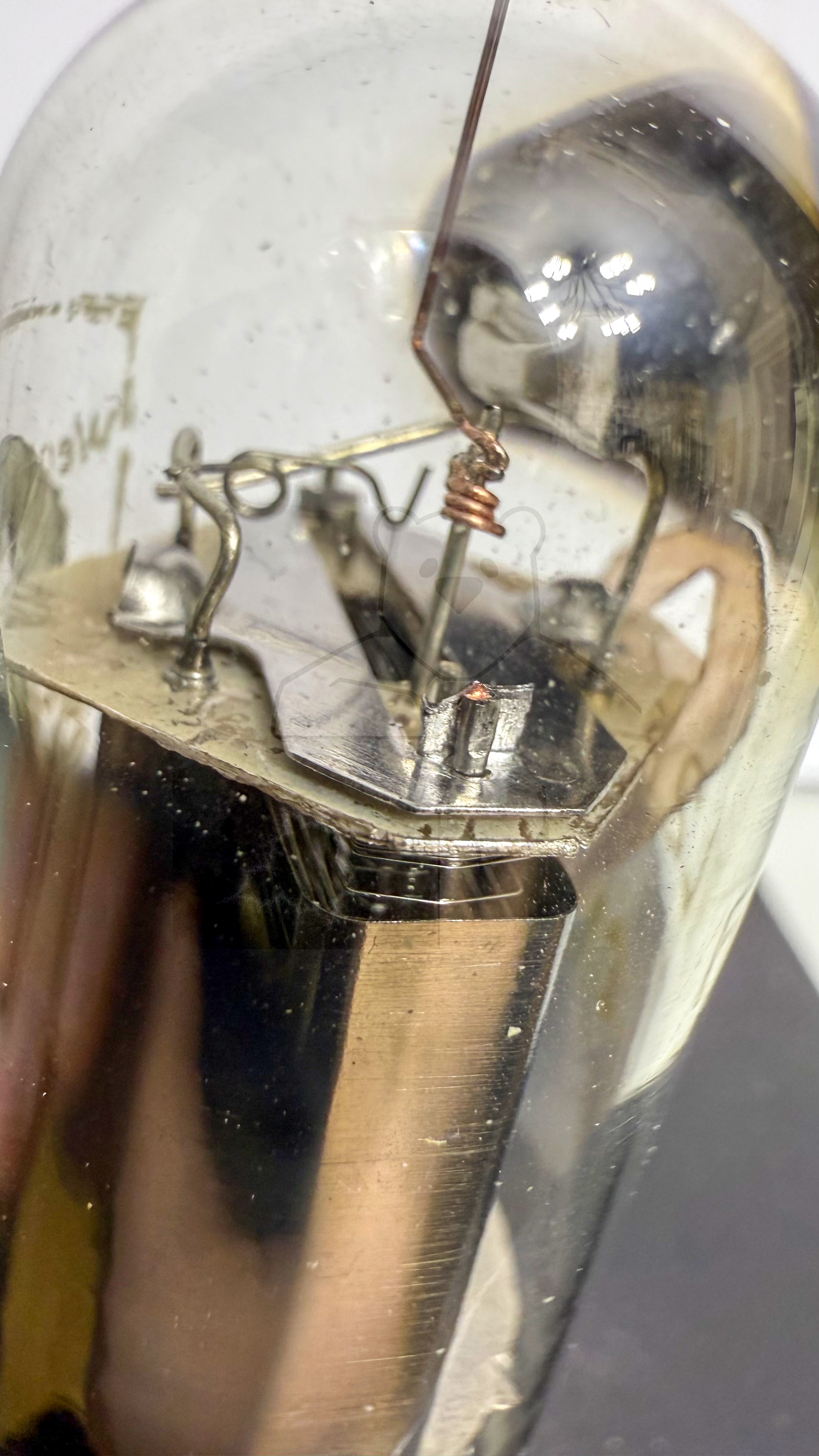

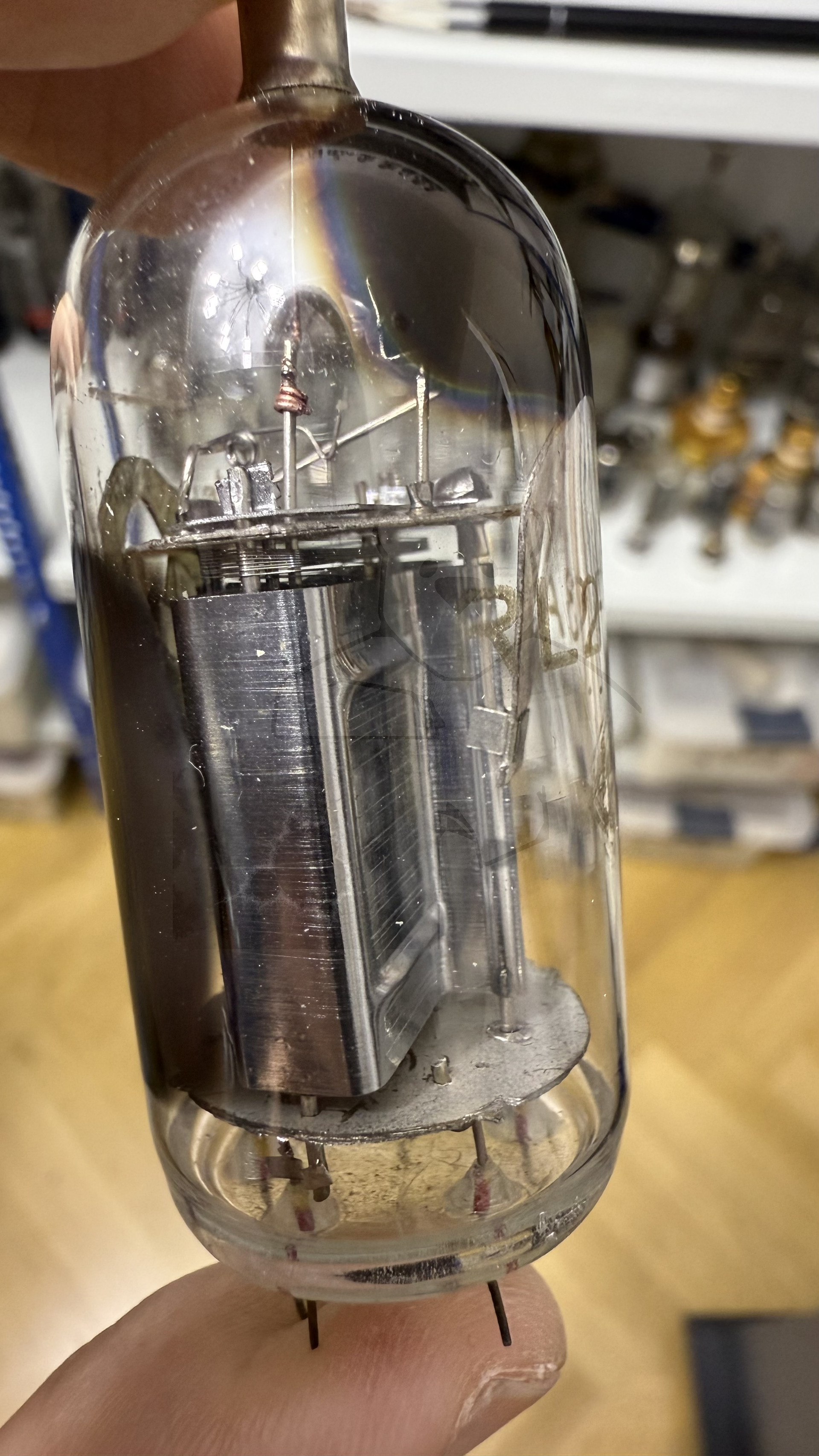

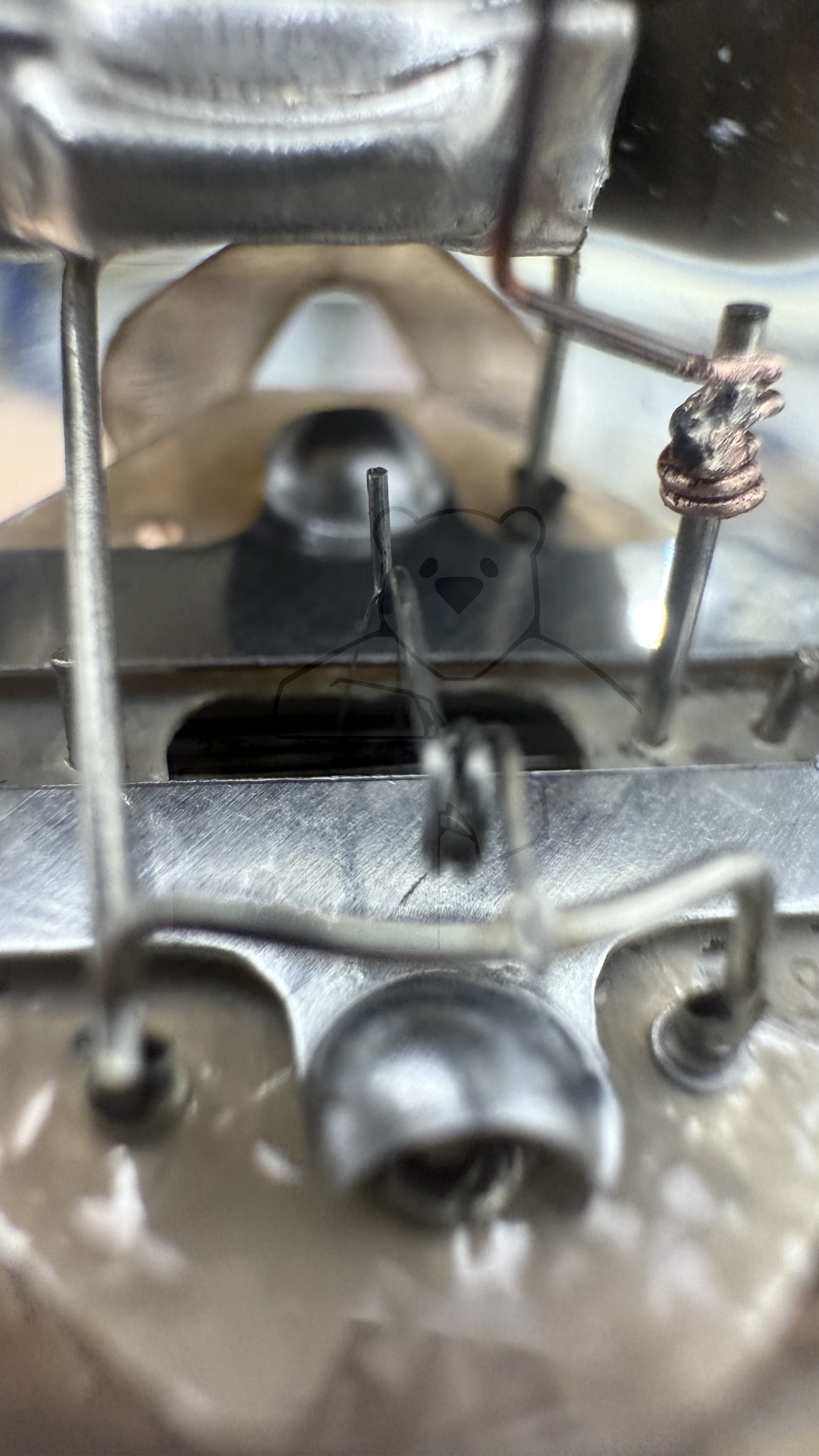

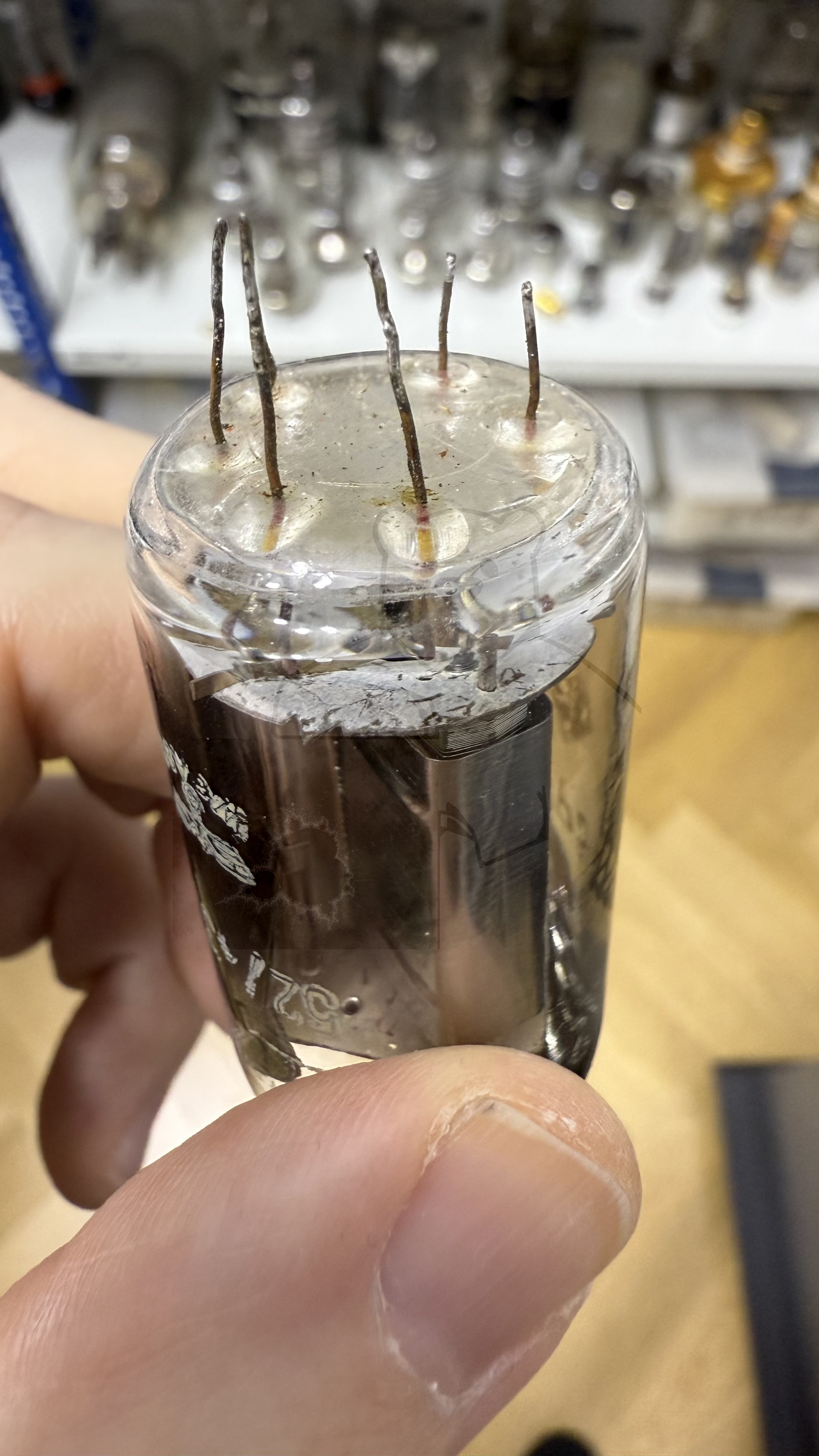

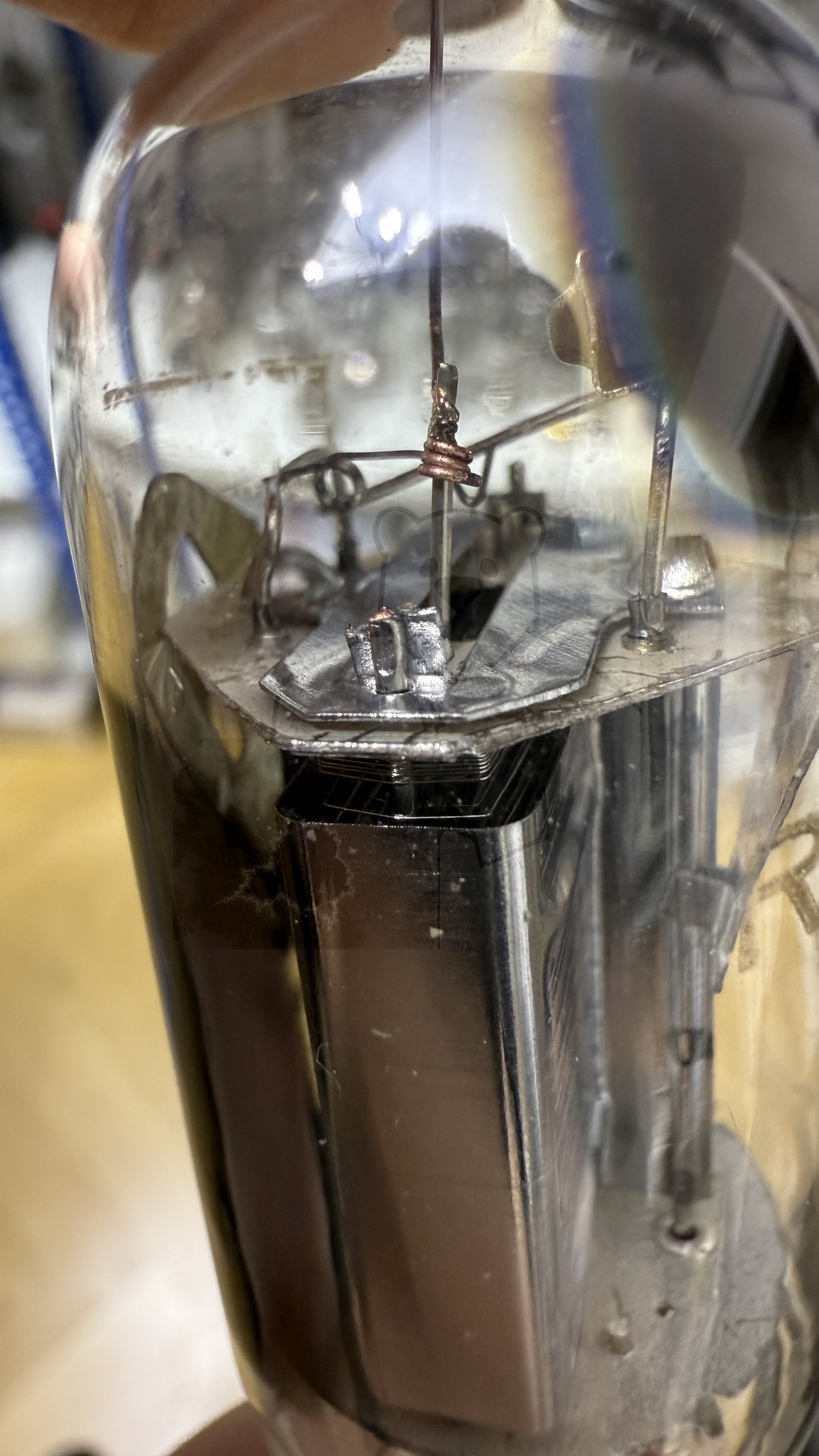

Daten und Bilder der Röhre: RL2P3A

🔎 Beschreibung der Röhre: RL2P3A

Name	RL2P3A
Vergleichsname
Heizspannung (Volt)	2
Heizstrom (Ampère)	0,28
Art der Heizung	Direkt

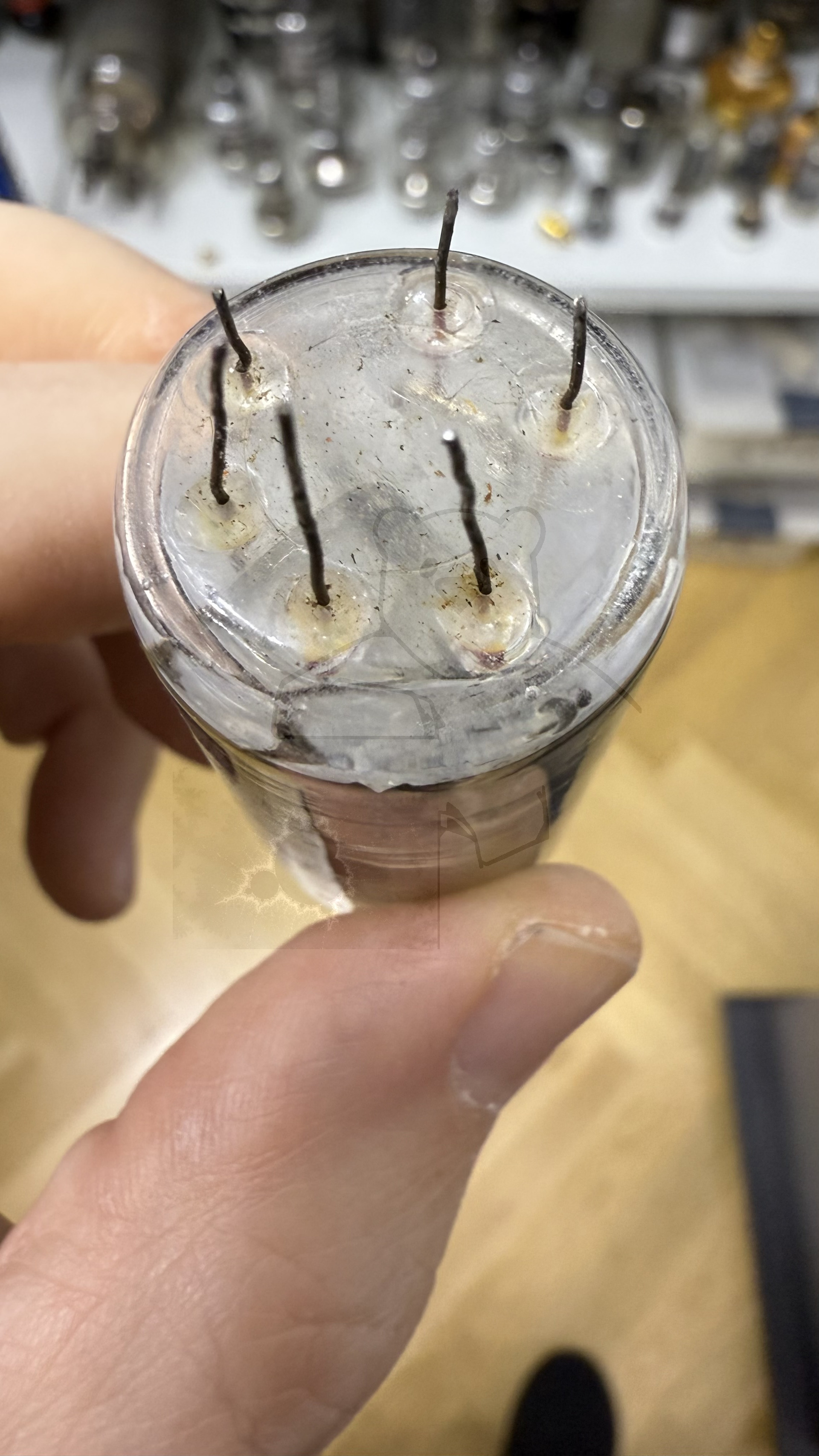

Röhren mit Sockel	Drahtanschluesse → Liste aller Röhren mit: Drahtanschluesse
Zusätzliche Informationen
Letzte Änderung	19.12.2024 18:12:58

🔎 Beschreibung der Systeme für die Röhre: RL2P3A

	System 1
Kathode	f
Gitter 1	g1
Gitter 2	g2
Gitter 3	g3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	a
Anode 2
Leuchtschirm
Heizung	f, f
Abschirmung
Funktion	→ Senderoehre, Pentode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.
