Daten und Bilder der Röhre: RES164 (Ersatz)

🔎 Beschreibung der Röhre: RES164 (Ersatz)

Name	RES164 (Ersatz)
Vergleichsname	→ L416D → RES164 → RES164d
Heizspannung (Volt)	3,8 - 4
Heizstrom (Ampère)	0,15
Art der Heizung	Direkt
Röhren mit Sockel	→ Informationen zum Sockel: Europa, 5pol. → Liste aller Röhren mit: Europa, 5pol.

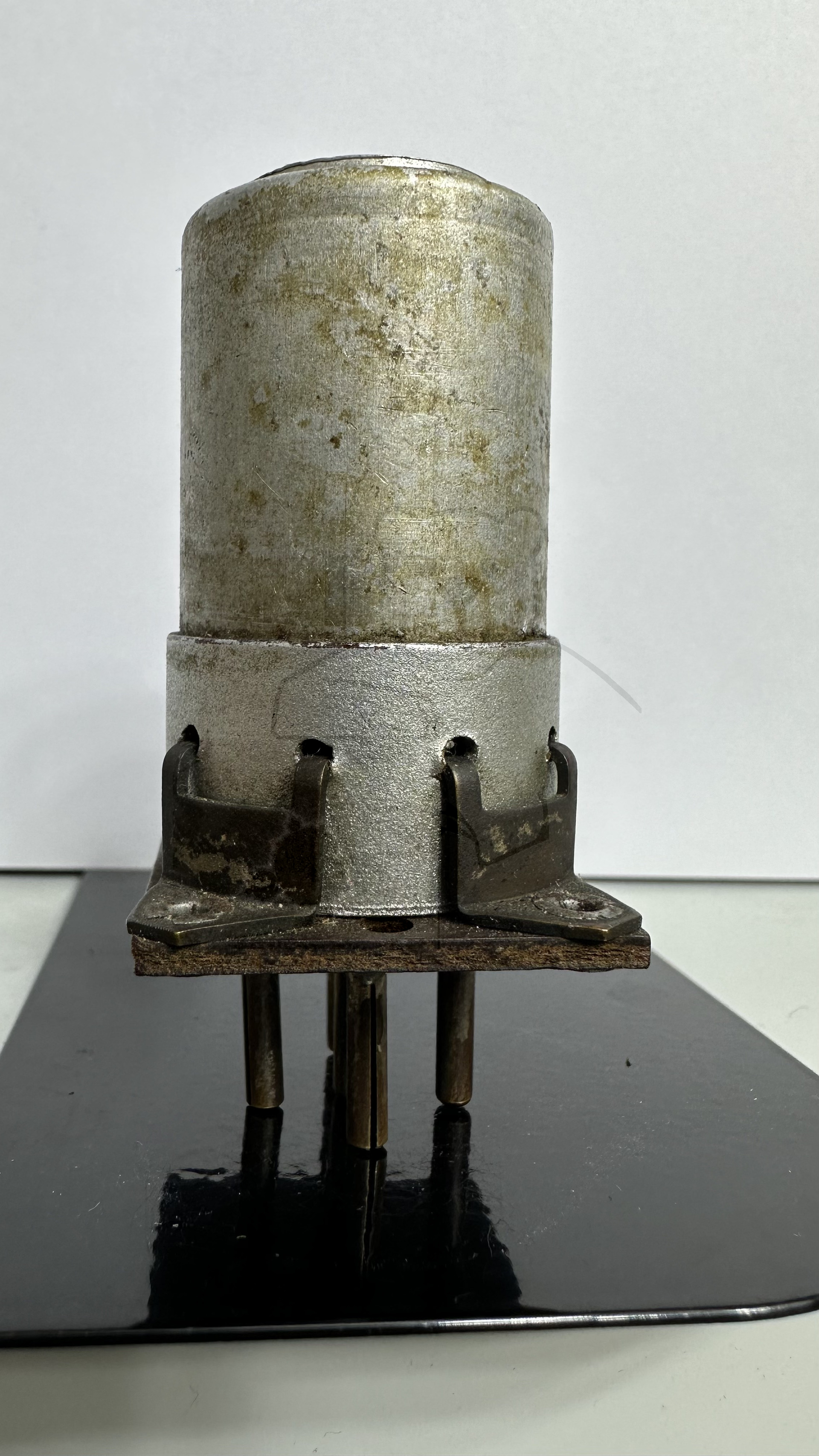

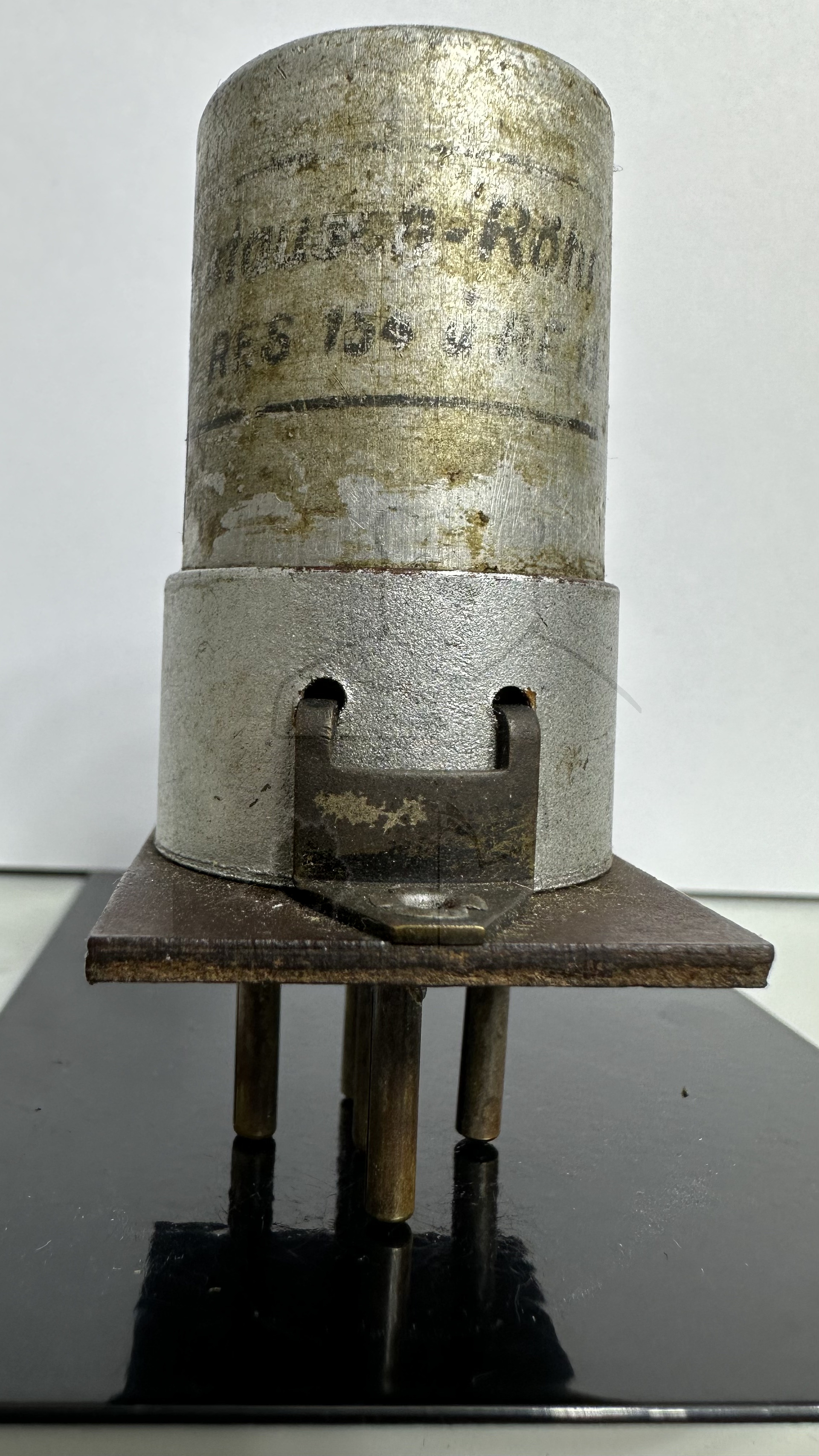

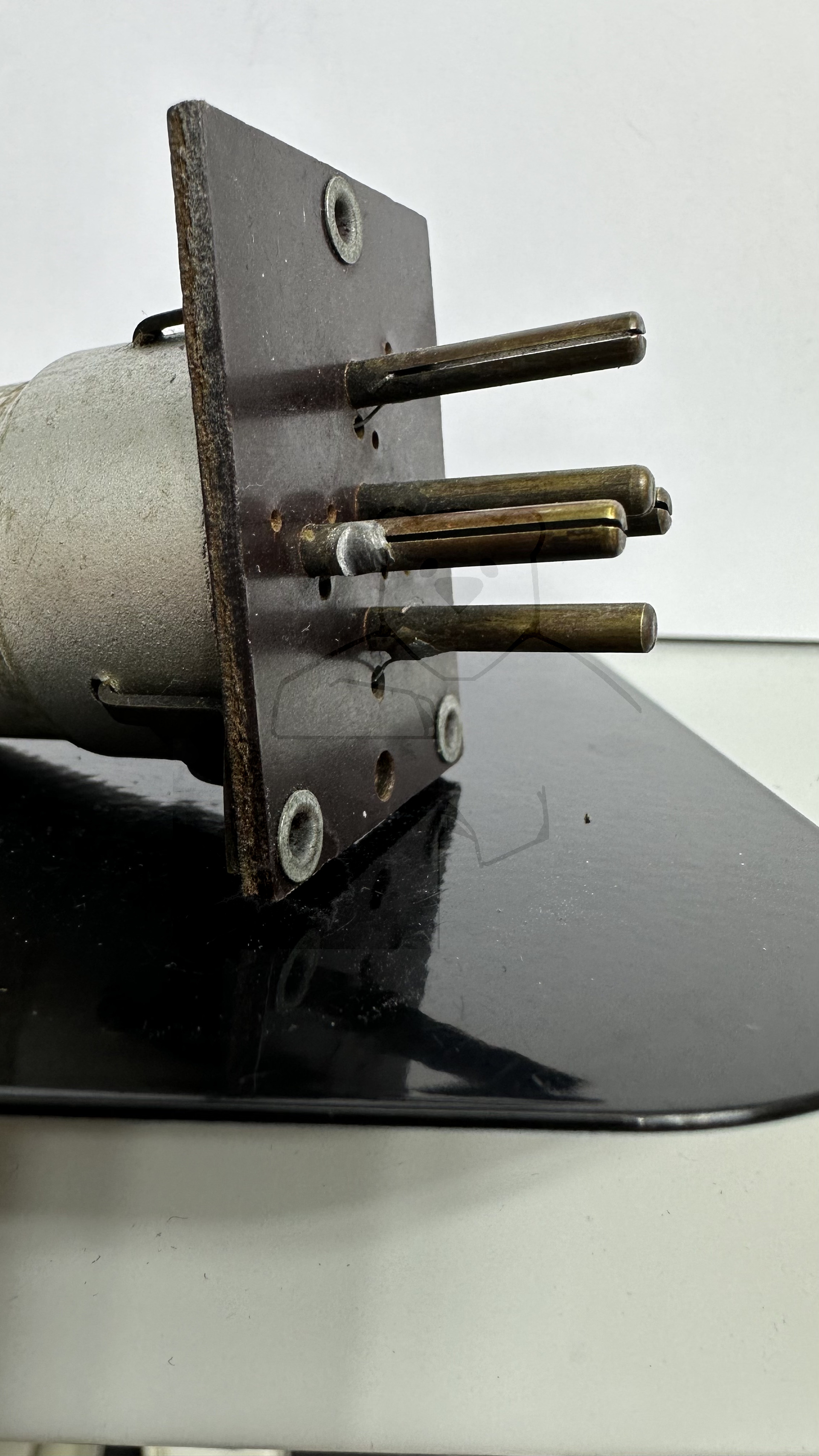

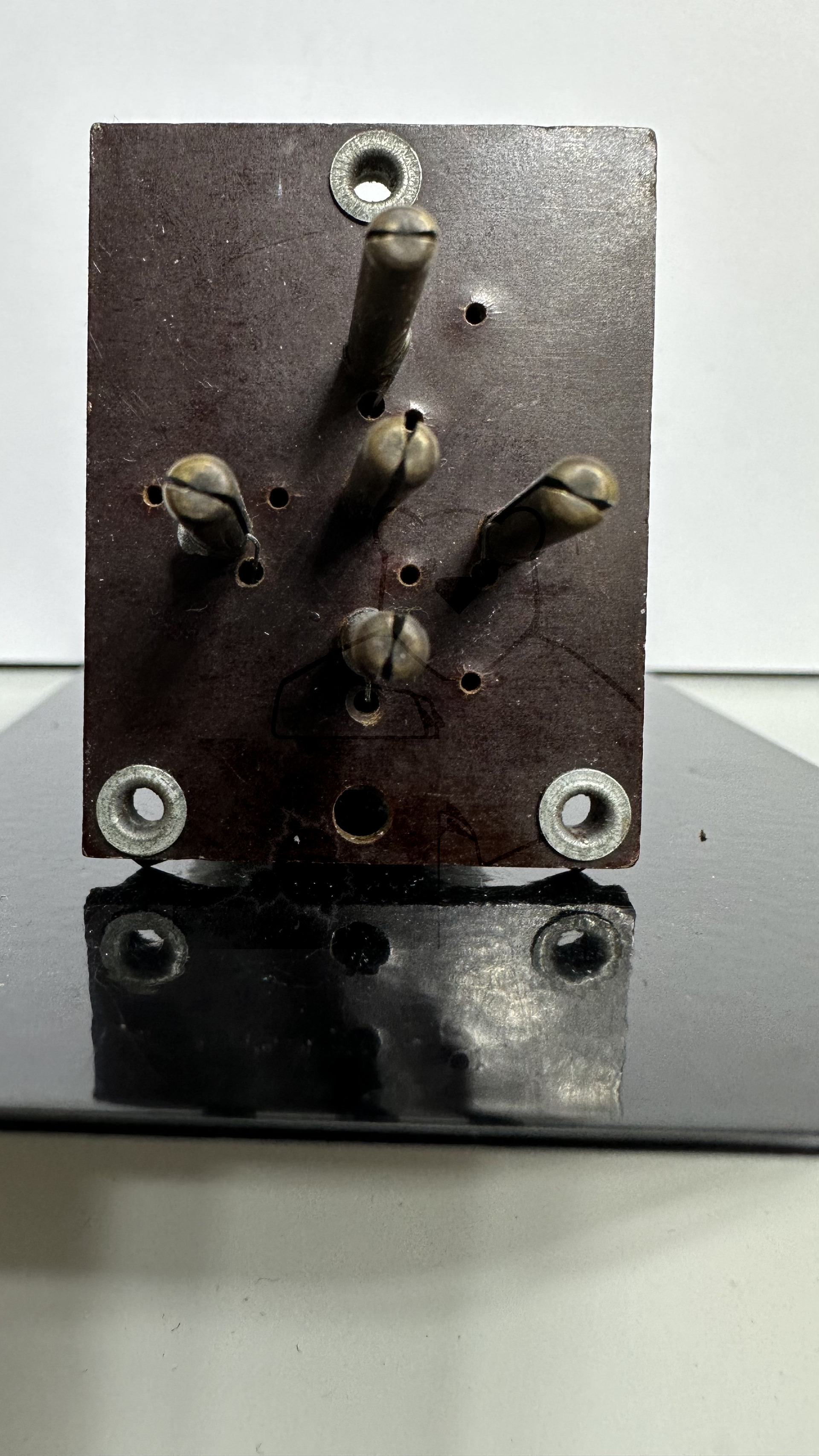

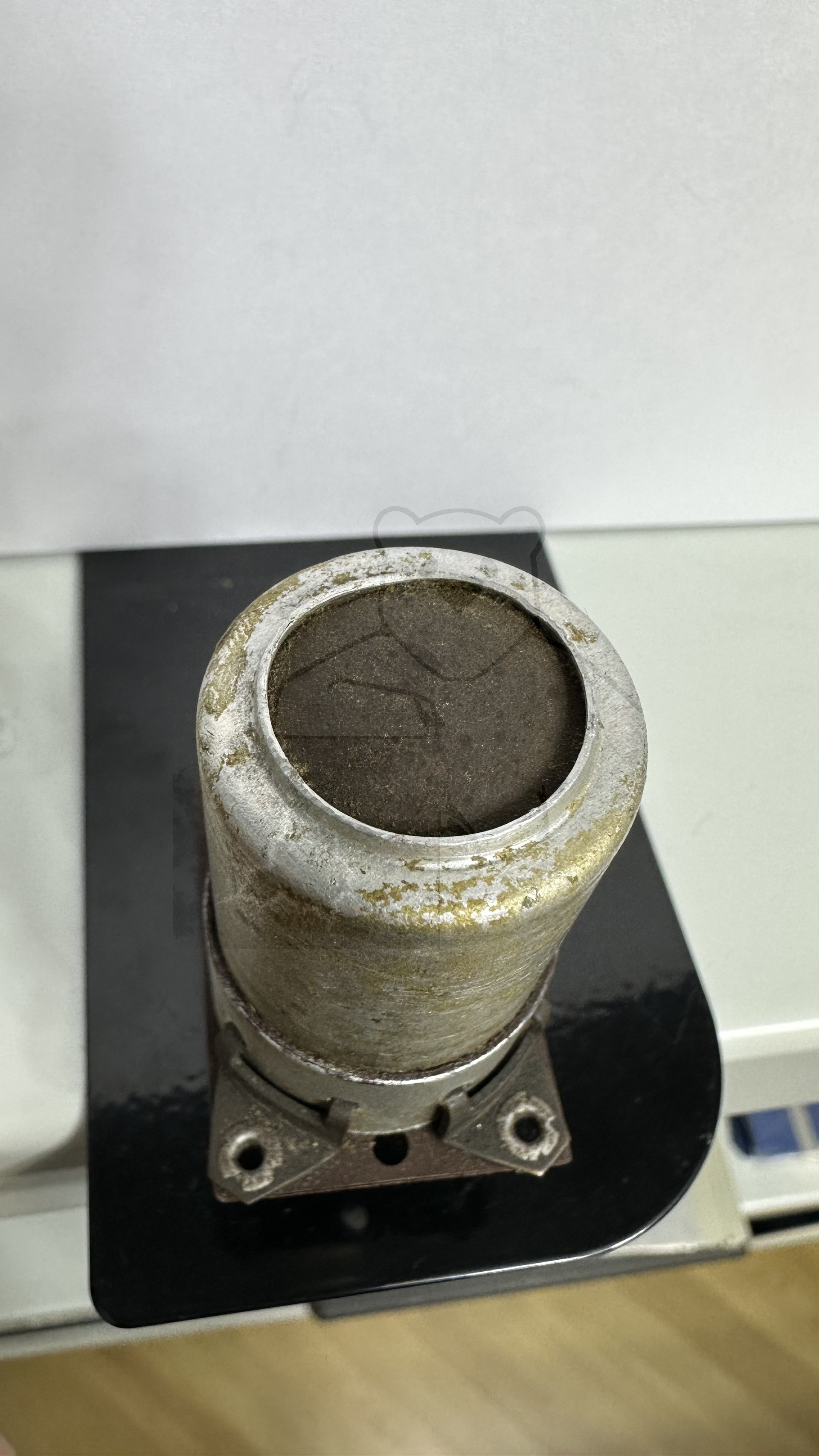

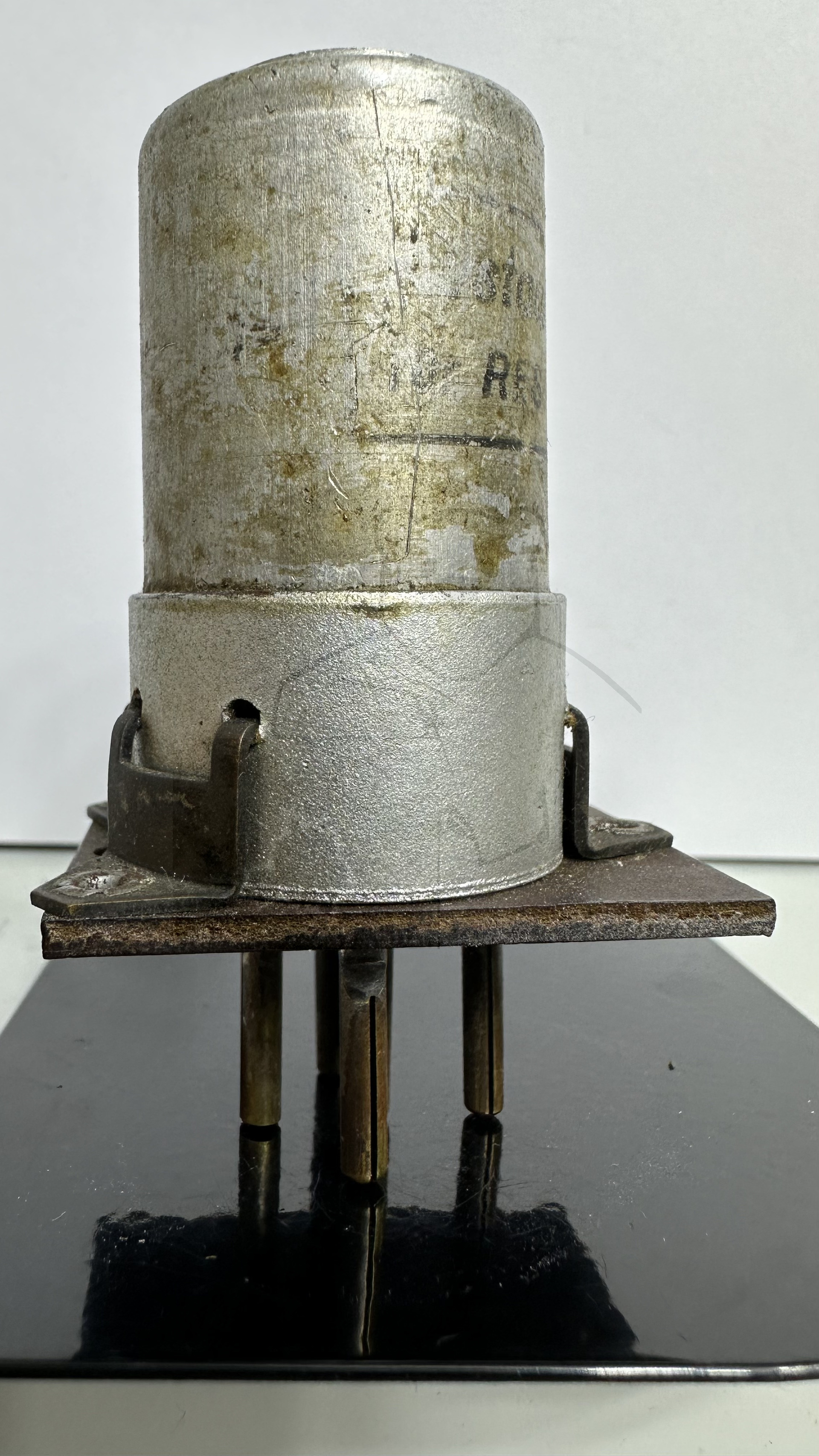

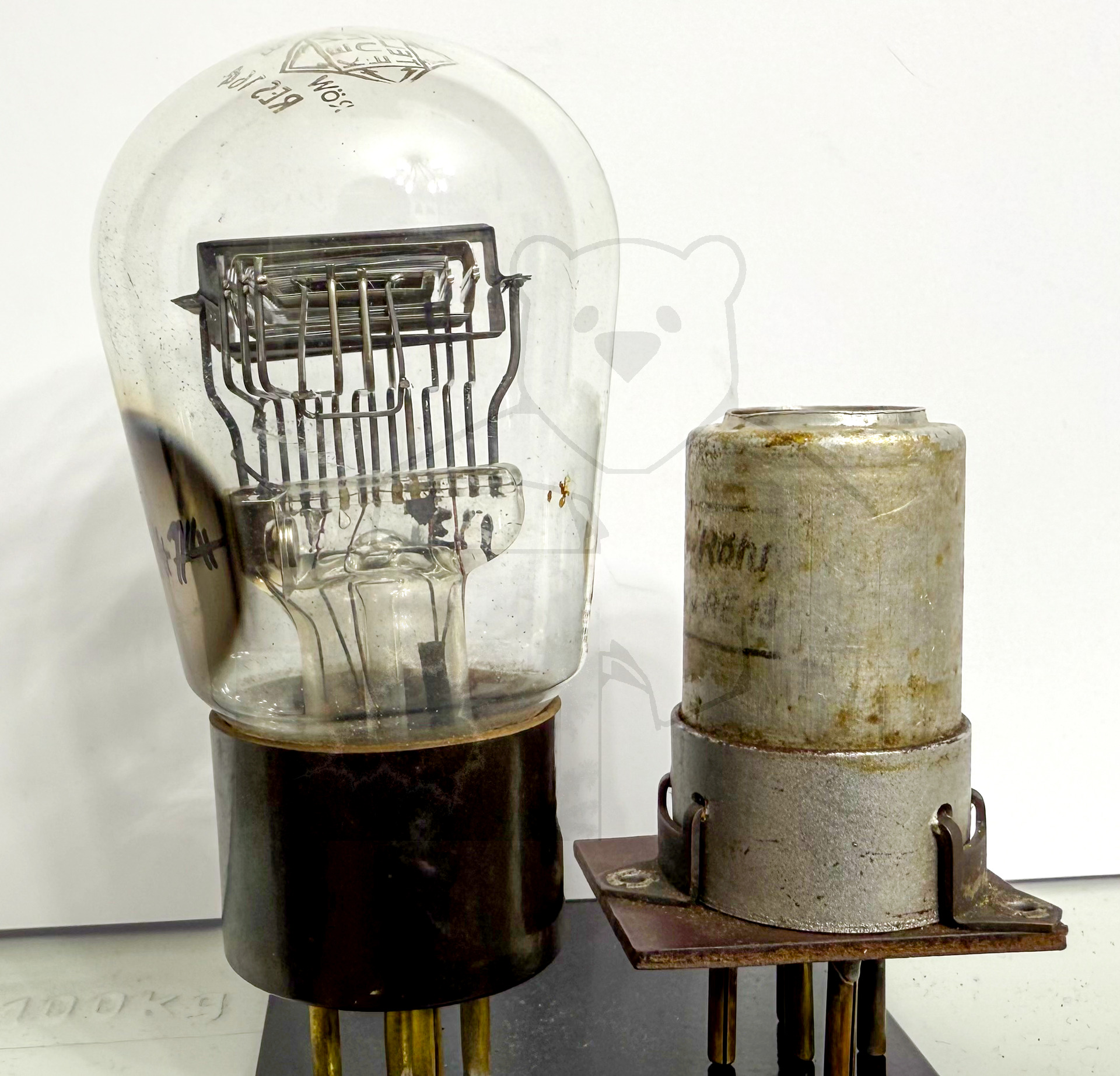

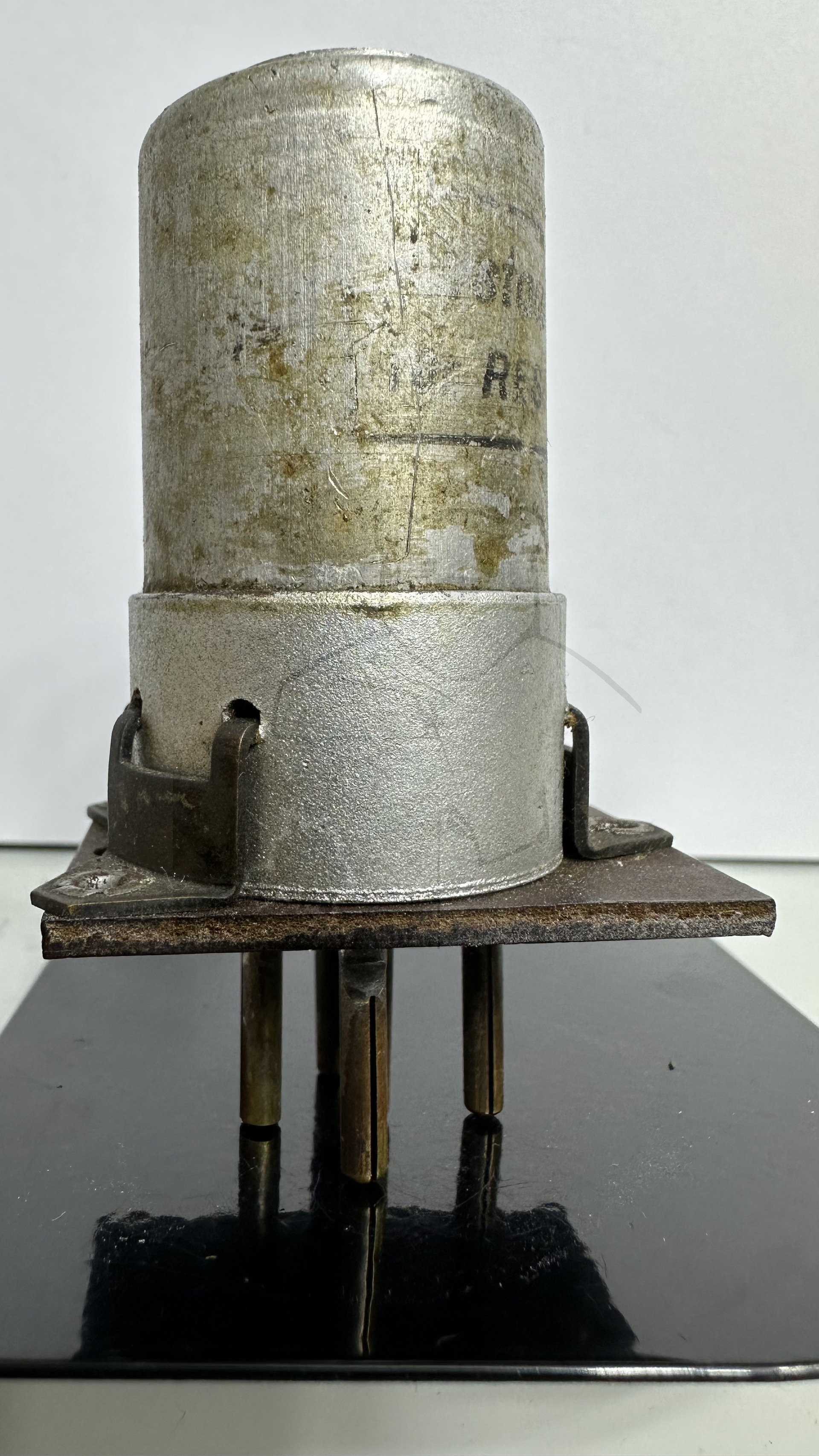

Zusätzliche Informationen	Ersatzröhre für die → RES164 und → RE134 bestehend aus einer gekapselten RL4,2P6. Zu erkennen an der Verbindung im Sockel g3 auf den Mittelabgriff des Heizfadens. Der Hersteller der Ersatzröhre sowie der Röhre im inneren ist Unbekannt.
Letzte Änderung	15.05.2025 14:56:18

🔎 Beschreibung der Systeme für die Röhre: RES164 (Ersatz)

	System 1
Kathode	1
Gitter 1	4
Gitter 2	5
Gitter 3	Mittelabgriff Heizfaden
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	2
Anode 2
Leuchtschirm
Heizung	1, 3
Abschirmung
Funktion	→ Endpentode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

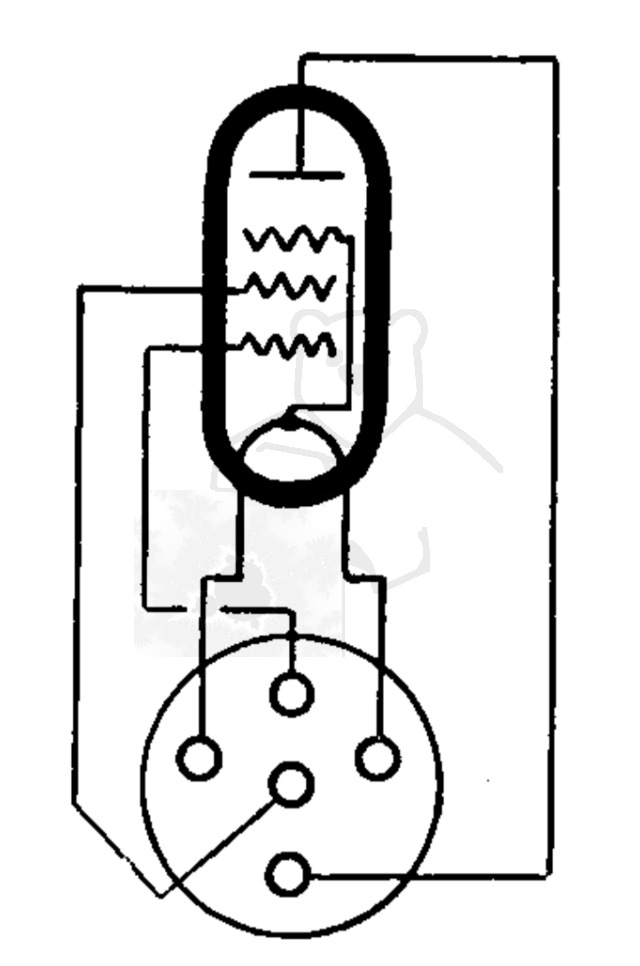

🔎 Sockelschaltung der RES164 (Ersatz)

Bildquelle: Telefunken Datenblatt

🔎 YouTube Video zu RES164 (Ersatz)

Hinweis: An dieser Stelle war ursprünglich ein eingebettetes YouTube Video enthalten. Durch die Rechtlichen Grauzonen der EU Datenschutzverordnung (DSGVO) bzw. deren nationaler Umsetzung im Merkel'schen #Neuland, ist dies nicht mehr möglich ohne unnötiges Java-Script und oder nervige Cookie-Banner.

Sie müssen diesen Link manuell anklicken um dieses Video auf YouTube zu sehen:
↗︎ https://youtu.be/30xxEdsWirE (Durch Anklicken verlassen Sie diese Webseite!)

🔎 Datenblätter zur Röhre: RES164 (Ersatz)
Datenblatt RL4,2P6 Telefunken [www.tubedata.info].pdf (360 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
