Daten und Bilder der Röhre: L416D

🔎 Beschreibung der Röhre: L416D

Name	L416D
Vergleichsname	B443S P421 PP416 → RES164 → RES164 (Ersatz) → RES164d
Heizspannung (Volt)	3,8 - 4
Heizstrom (Ampère)	0,15
Art der Heizung	Direkt
Röhren mit Sockel	→ Informationen zum Sockel: Europa, 5pol. → Liste aller Röhren mit: Europa, 5pol.
Zusätzliche Informationen
Letzte Änderung	11.06.2018 12:36:12

🔎 Beschreibung der Systeme für die Röhre: L416D

	System 1
Kathode	1
Gitter 1	4
Gitter 2	5
Gitter 3	Mittelabgriff Heizfaden
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	2
Anode 2
Leuchtschirm
Heizung	1, 3
Abschirmung
Funktion	→ Endpentode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

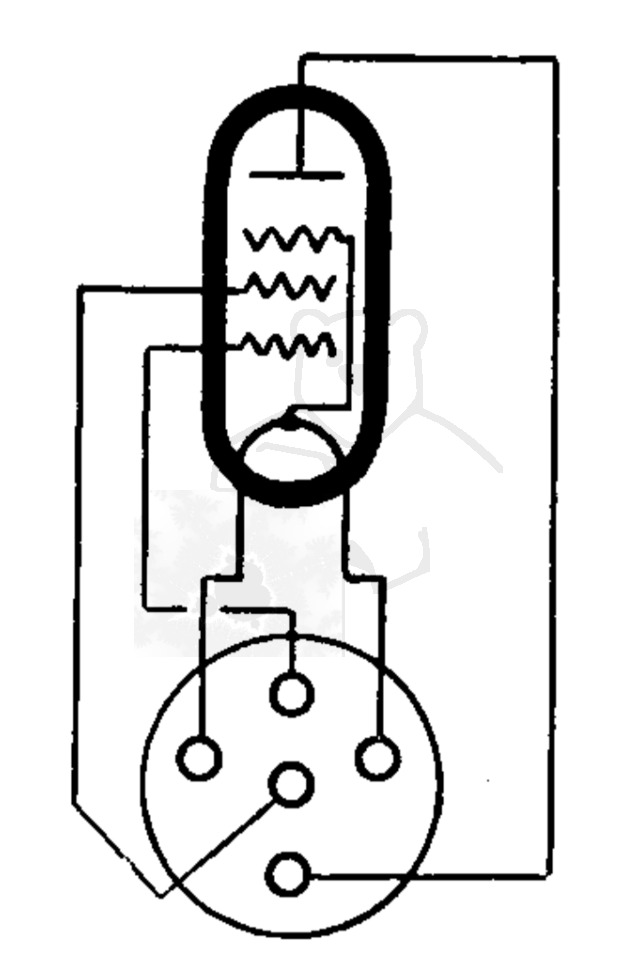

🔎 Sockelschaltung der L416D

Bildquelle: Telefunken Datenblatt

🔎 Datenblätter zur Röhre: L416D
Datenblatt RES164 RES164d Telefunken Version 1 [www.tubedata.info].pdf (149 kB)
Datenblatt RES164 RES164d Telefunken Version 2 [www.tubedata.info].pdf (174 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
