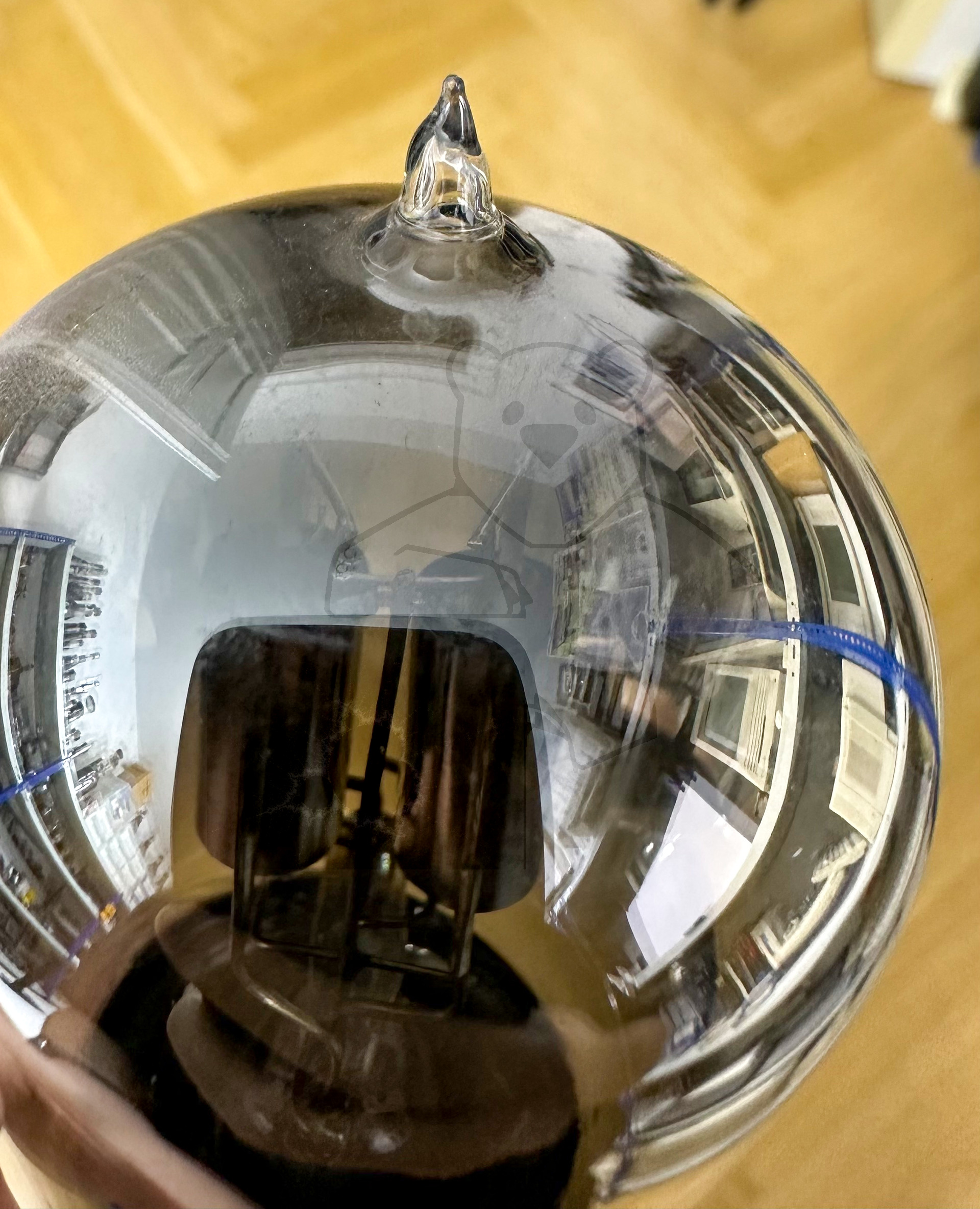

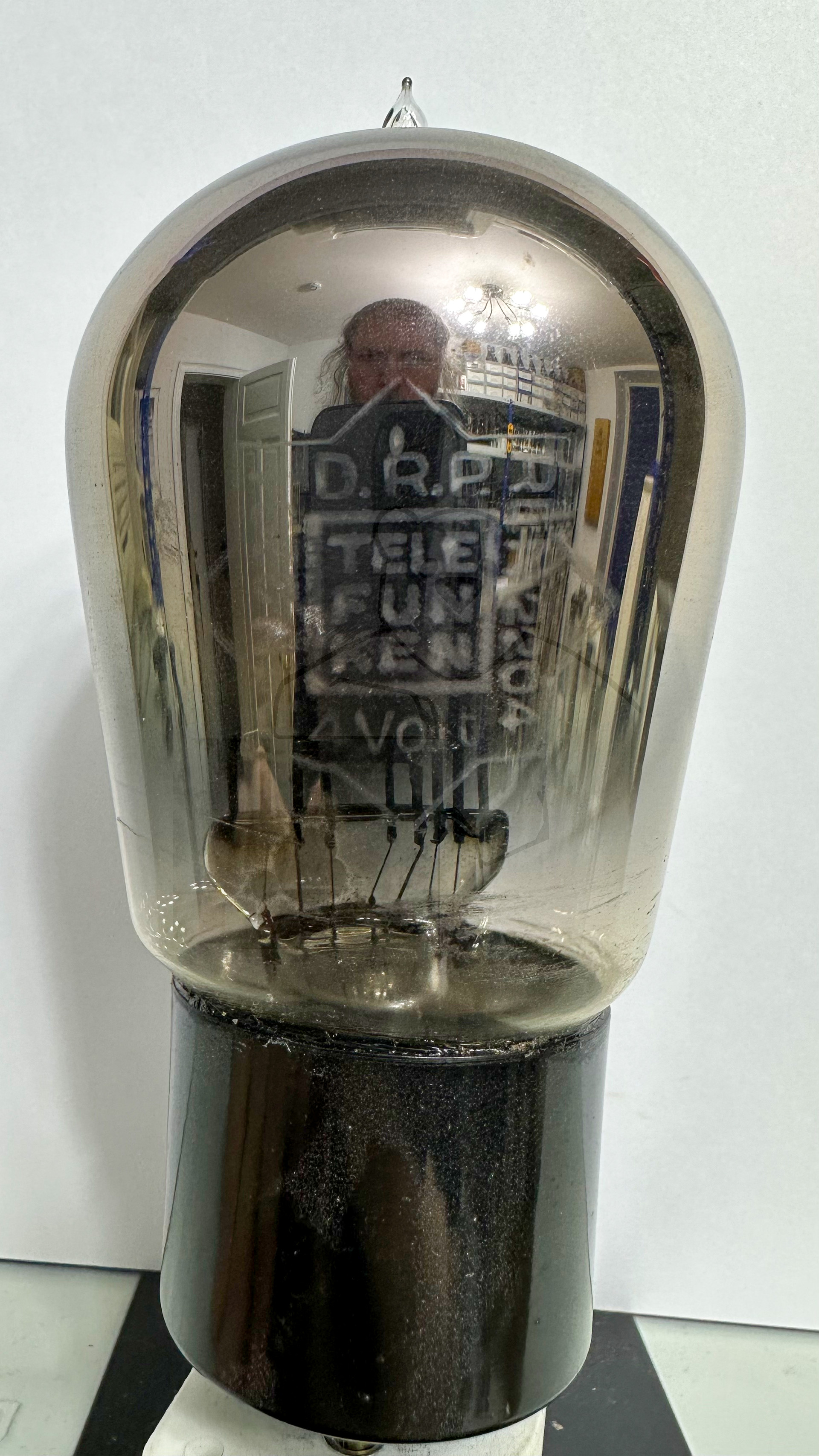

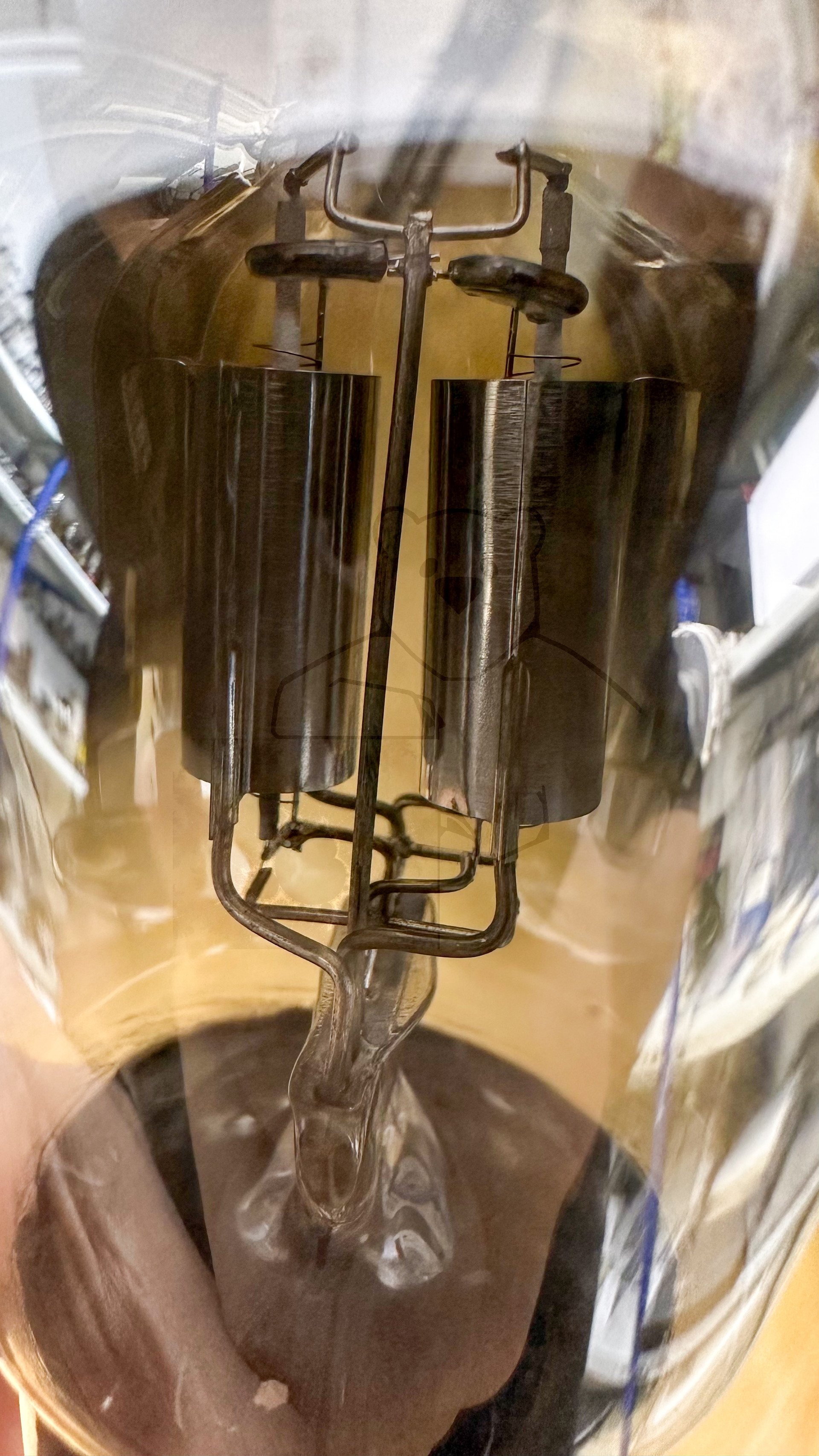

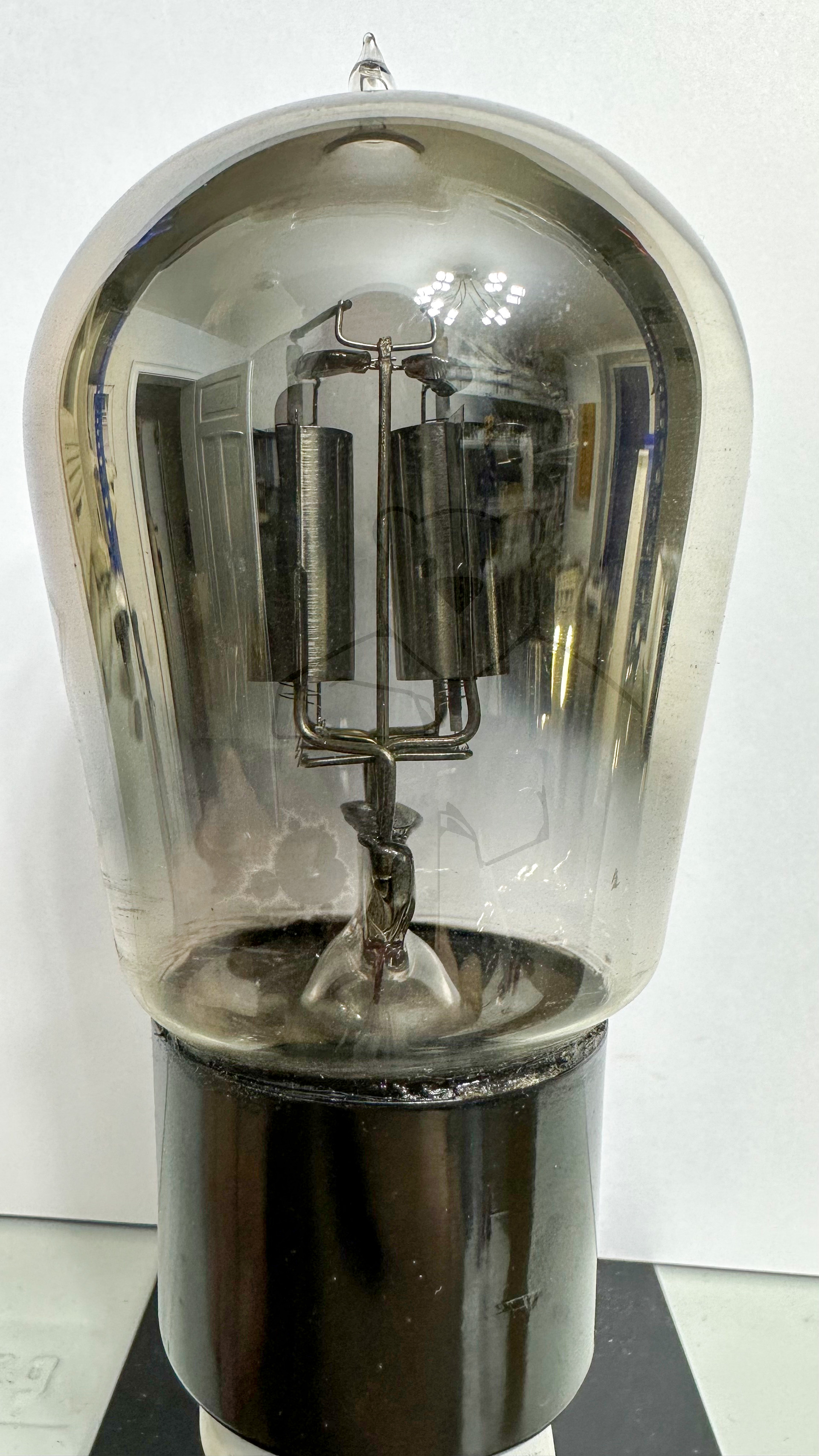

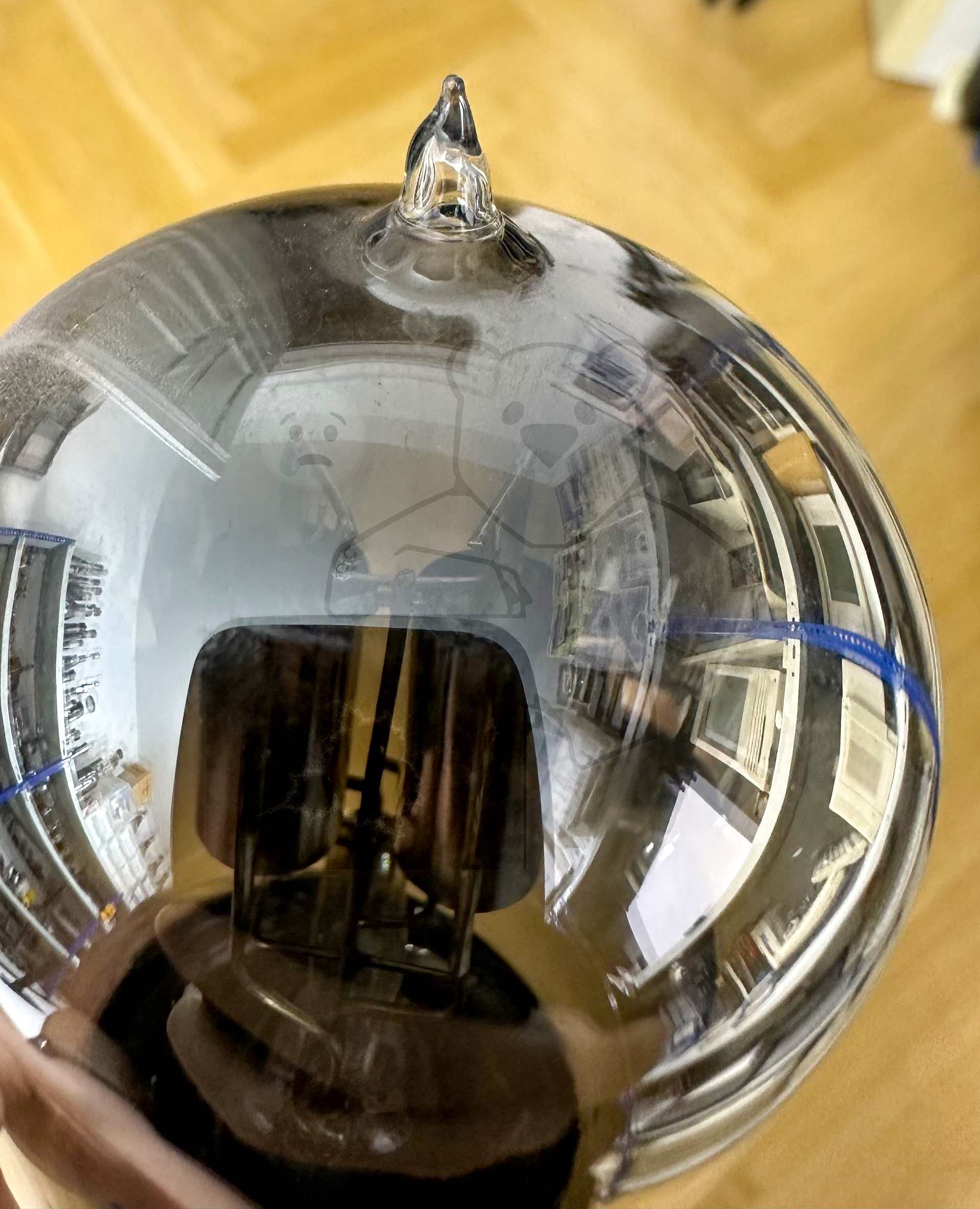

Daten und Bilder der Röhre: REN2204

🔎 Beschreibung der Röhre: REN2204

Name	REN2204
Vergleichsname	4U80
Heizspannung (Volt)	3,5
Heizstrom (Ampère)	2,2
Art der Heizung	Indirekt
Röhren mit Sockel	→ Informationen zum Sockel: Europa, 5pol. → Liste aller Röhren mit: Europa, 5pol.
Zusätzliche Informationen
Letzte Änderung	23.05.2025 11:46:11

🔎 Beschreibung der Systeme für die Röhre: REN2204

	System 1
Kathode	5
Gitter 1	4
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	2
Anode 2
Leuchtschirm
Heizung	1, 3
Abschirmung
Funktion	→ Endtriode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

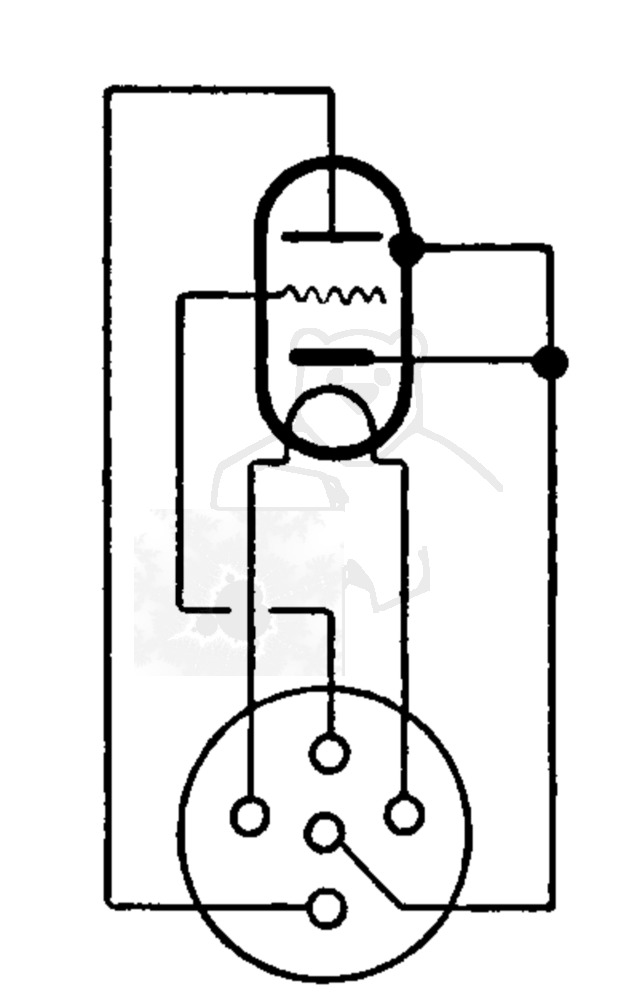

🔎 Sockelschaltung der REN2204

Bildquelle: Telefunken Datenblatt

🔎 Datenblätter zur Röhre: REN2204
Datenblatt REN2204 Telefunken.pdf (1811 kB)
Pruefkarte REN2204 LK4100 L4100 E408 E409 E409N - Funke W19 Roehrenpruefer.pdf (157 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
