đ Beschreibung der Röhre: RE504
| Name | RE504 |
| Vergleichsname | |
| Heizspannung (Volt) | 3,5 |
| Heizstrom (AmpĂšre) | 0,5 |
| Art der Heizung | Direkt |
| Röhren mit Sockel | â Informationen zum Sockel: Europa, 4pol. â Liste aller Röhren mit: Europa, 4pol. |
| ZusÀtzliche Informationen | |
| Letzte Ănderung | 03.06.2018 08:33:13 |
đ Beschreibung der Systeme fĂŒr die Röhre: RE504
| System 1 | |
| Kathode | 1 |
| Gitter 1 | 4 |
| Gitter 2 | |
| Gitter 3 | |
| Gitter 4 | |
| Gitter 5 | |
| Gitter 6 | |
| Gitter 7 | |
| Anode 1 | 2 |
| Anode 2 | |
| Leuchtschirm | |
| Heizung | 1, 3 |
| Abschirmung | |
| Funktion | â Endtriode |
Hinweis: Beachten Sie bitte das bei der Benennung und ZÀhlreihenfolge der Stifte, in der Literatur oder DatenblÀtter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

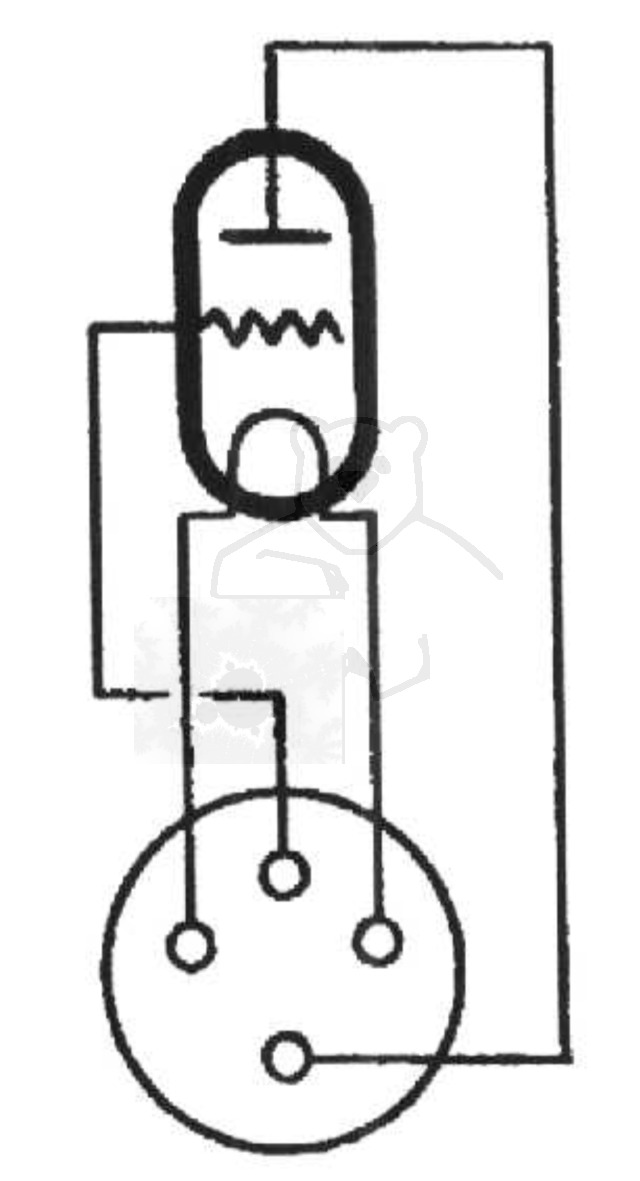

đ Sockelschaltung der RE504
Bildquelle: Telefunken Datenblatt
đ DatenblĂ€tter zur Röhre: RE504
Datenblatt RE504 RE504t Telefunken.pdf (755 kB)Hinweis:Alle DatenblĂ€tter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte RĂŒcksprache đš Probleme mit einem Datenblatt klĂ€ren
đ Bilder der Röhre: RE504

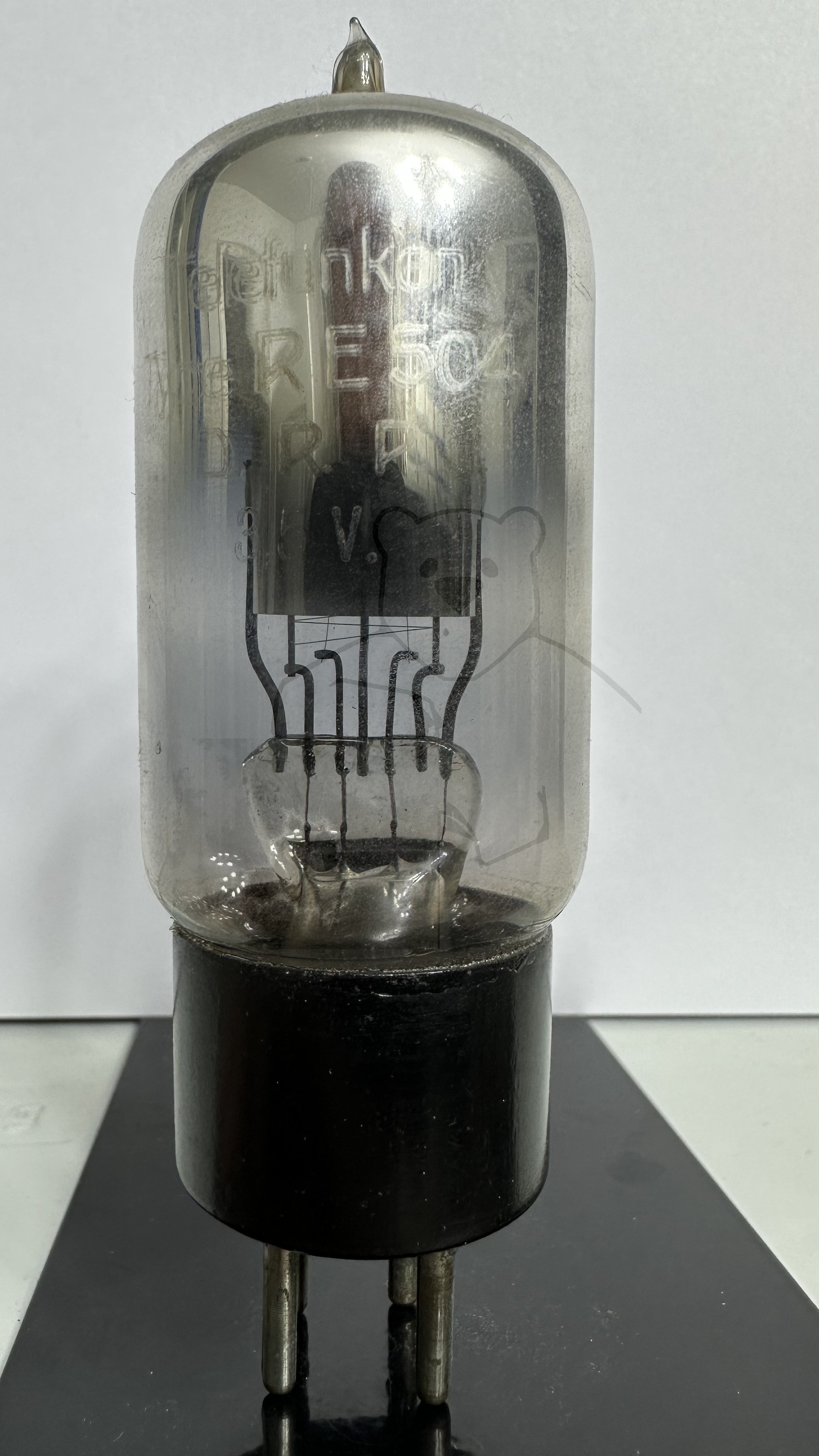

Röhre RE504 #3635 Bild 1

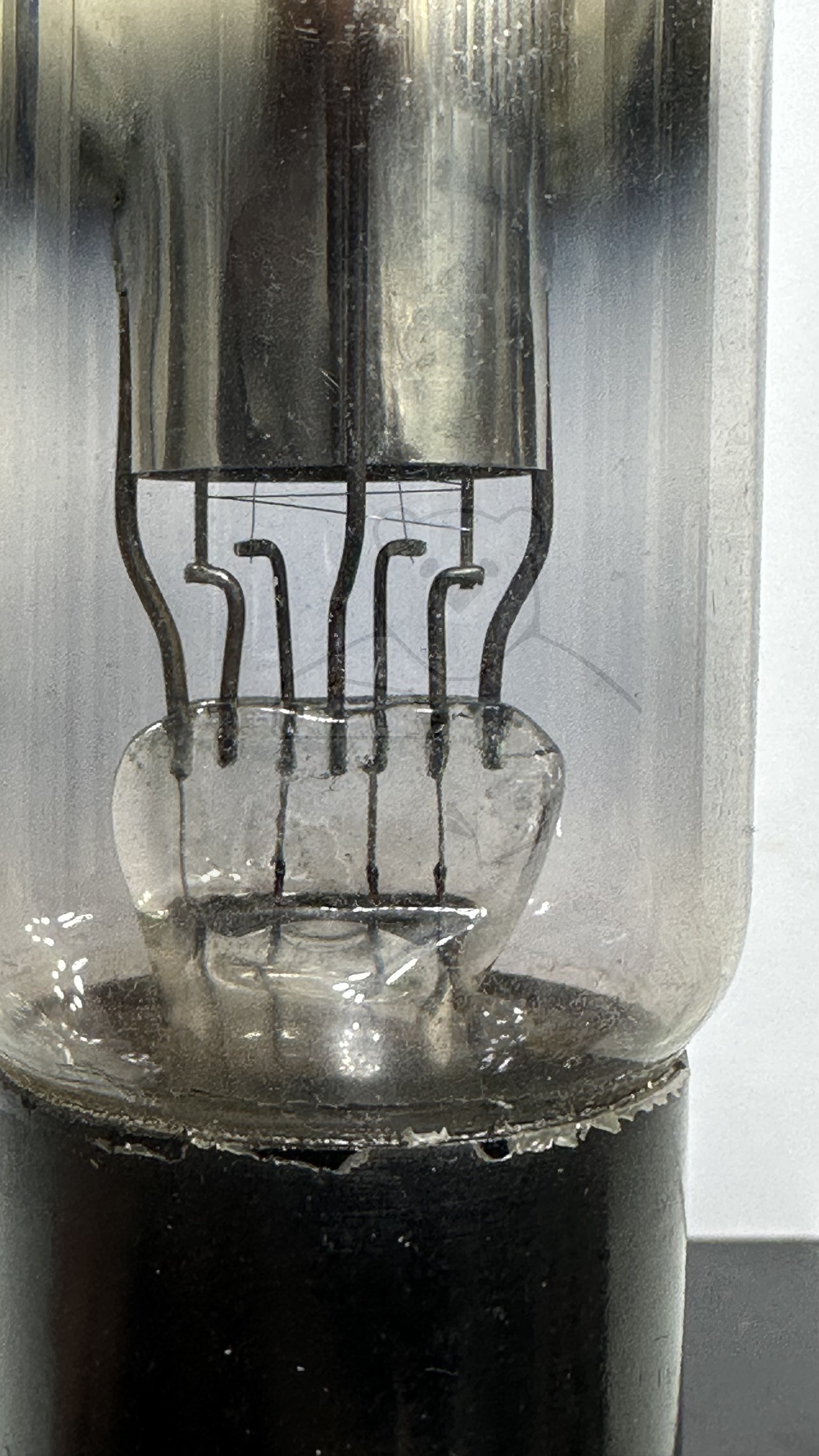

Röhre RE504 #3635 Bild 2

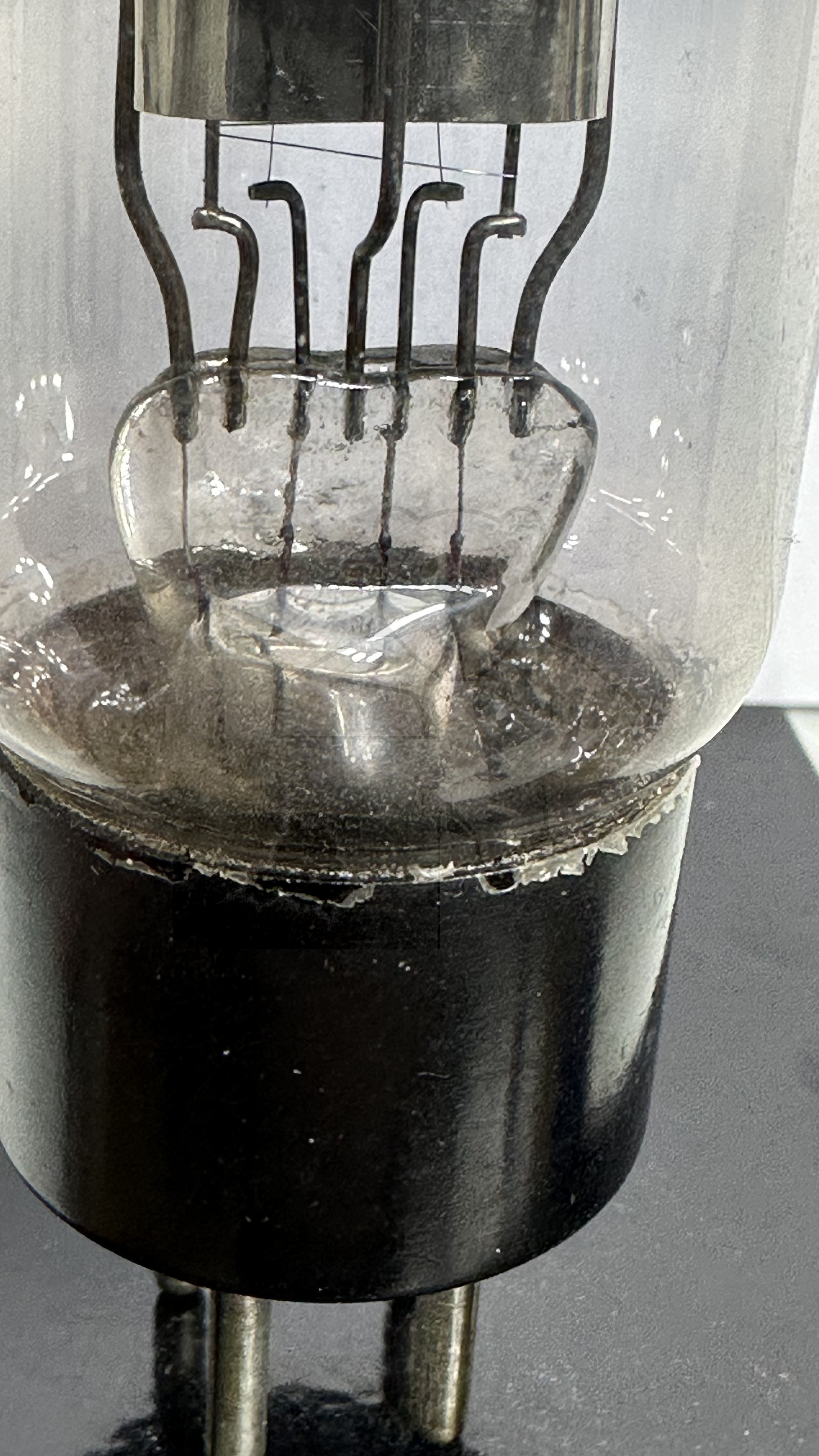

Röhre RE504 #3635 Bild 3

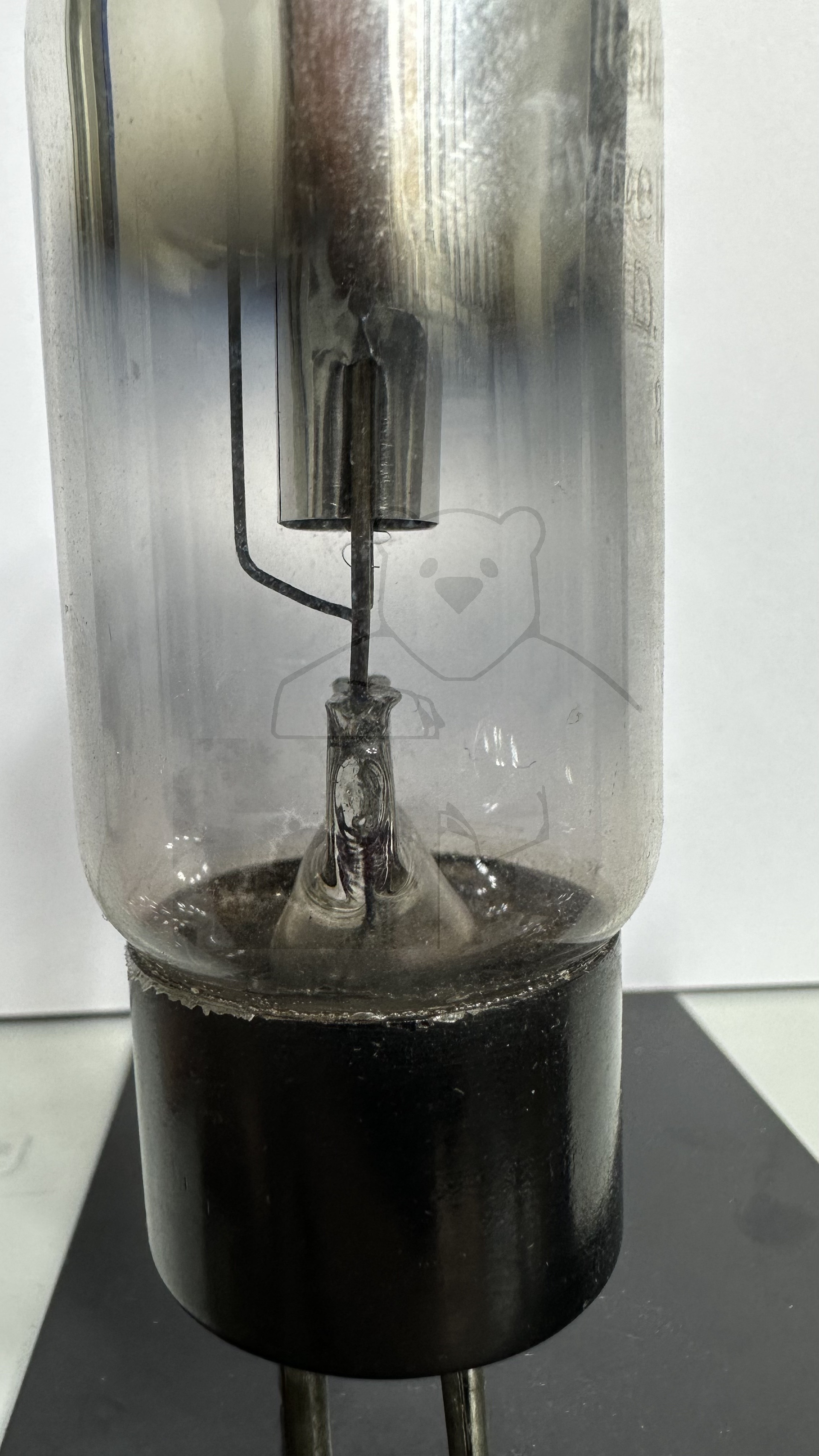

Röhre RE504 #3635 Bild 4
đ Alle Röhren vom Typ RE504 in der Sammlung
- â RE504 Inventar: 03635 Hersteller: â Telefunken
