đ Beschreibung der Röhre: RE304
| Name | RE304 |
| Vergleichsname | C405 LK430 P430 |
| Heizspannung (Volt) | 4 |
| Heizstrom (AmpĂšre) | 0,3 |
| Art der Heizung | Direkt |
| Röhren mit Sockel | â Informationen zum Sockel: Europa, 4pol. â Liste aller Röhren mit: Europa, 4pol. |
| ZusÀtzliche Informationen | |
| Letzte Ănderung | 03.06.2018 08:33:02 |
đ Beschreibung der Systeme fĂŒr die Röhre: RE304
| System 1 | |
| Kathode | 1 |
| Gitter 1 | 4 |
| Gitter 2 | |
| Gitter 3 | |
| Gitter 4 | |
| Gitter 5 | |
| Gitter 6 | |
| Gitter 7 | |
| Anode 1 | 2 |
| Anode 2 | |
| Leuchtschirm | |
| Heizung | 1, 3 |
| Abschirmung | |
| Funktion | â Endtriode |
Hinweis: Beachten Sie bitte das bei der Benennung und ZÀhlreihenfolge der Stifte, in der Literatur oder DatenblÀtter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.
đ Sockelschaltung der RE304
Bildquelle: Telefunken Datenblatt
đ DatenblĂ€tter zur Röhre: RE304
Anwendung RE304 Telefunken.pdf (2340 kB)
Datenblatt RE304 Telefunken Version 1 [www.tubedata.info].pdf (172 kB)
Pruefkarte RE114 RE124 RE304 RE614 L410 L414 LK430 LK4110 LK4200 P414 P430 O15-400 B406 B405 C405 F410 - Funke W19 Roehrenpruefer.pdf (183 kB)
Pruefkarte RE304 - Neuberger RPM370 Roehrenmessgeraet.pdf (188 kB)Hinweis:Alle DatenblĂ€tter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte RĂŒcksprache đš Probleme mit einem Datenblatt klĂ€ren
đ Bilder der Röhre: RE304

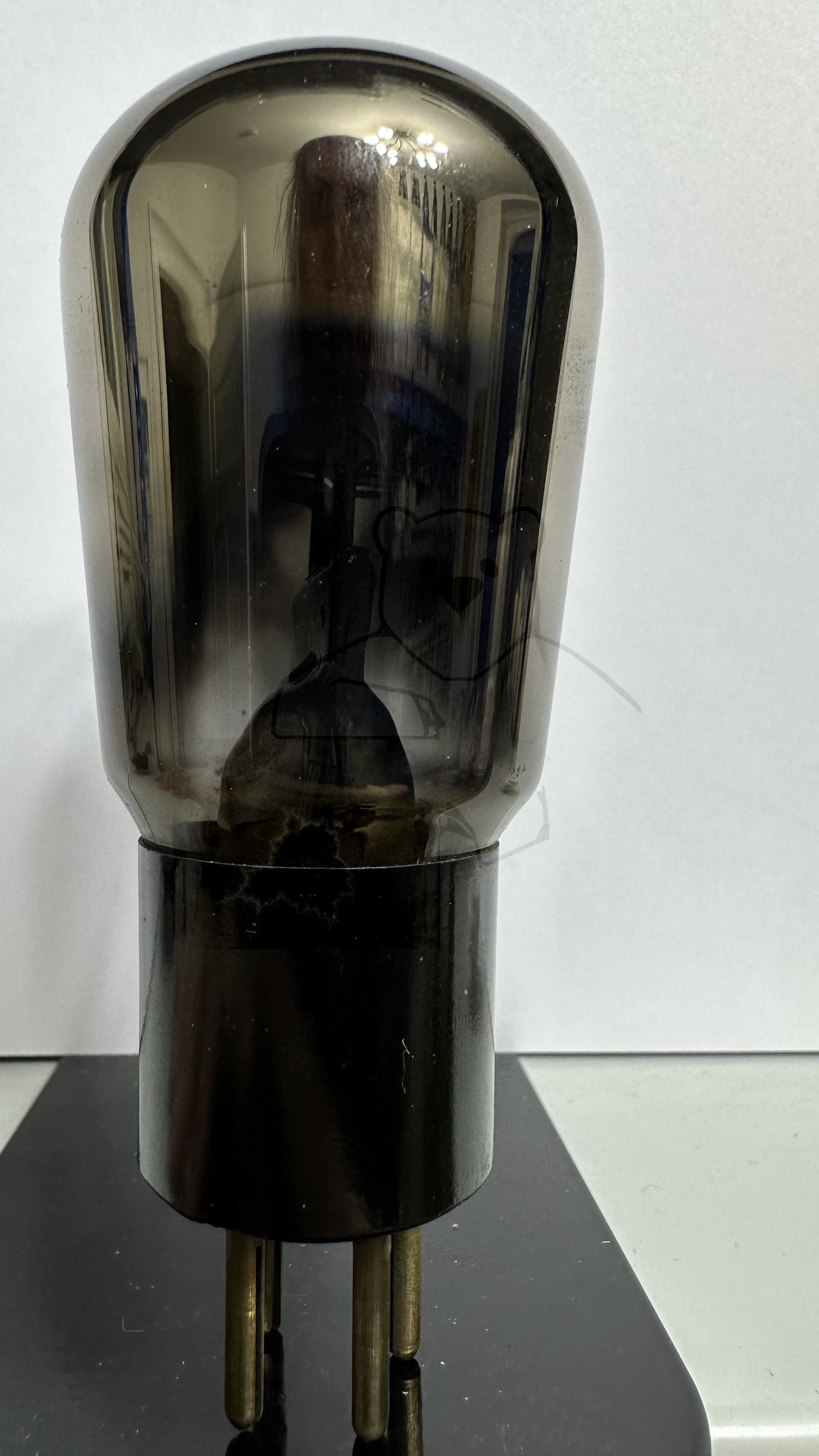

Röhre RE304 #6664 Bild 1

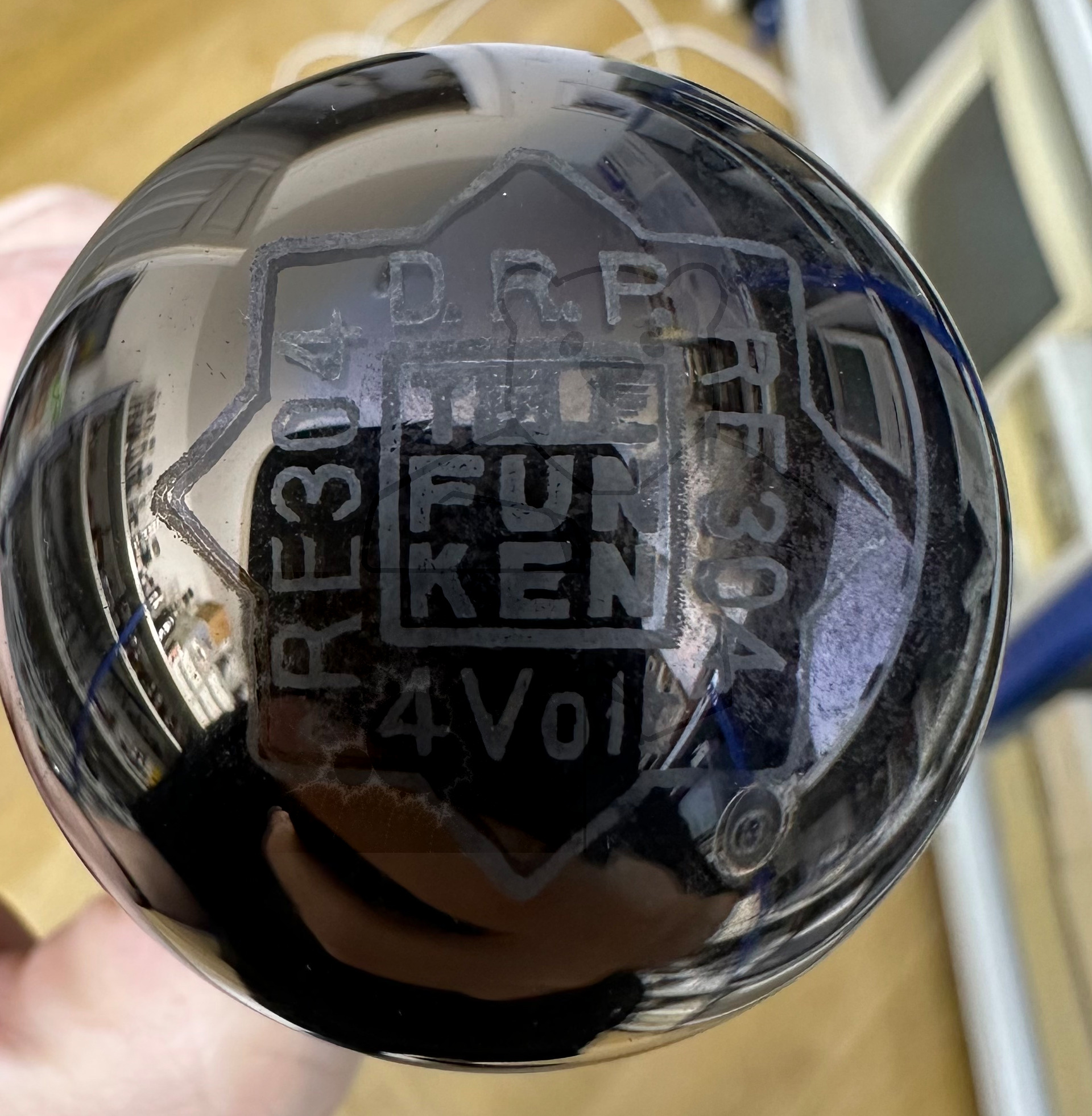

Röhre RE304 #6664 Bild 2
đ Alle Röhren vom Typ RE304 in der Sammlung
- â RE304 Inventar: 06664 Hersteller: â Telefunken
