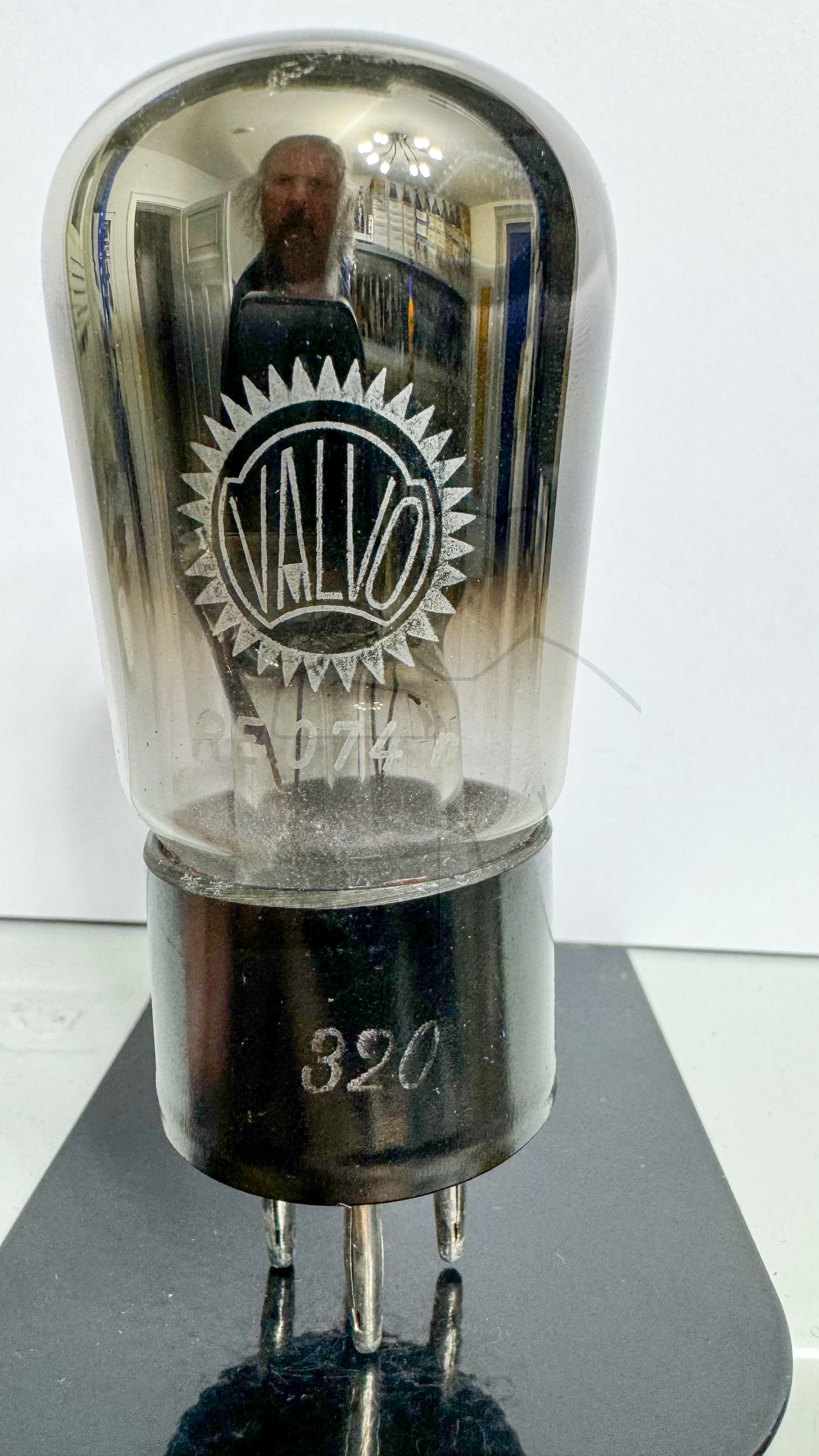

Daten und Bilder der Röhre: RE074n

🔎 Beschreibung der Röhre: RE074n

Name	RE074n
Vergleichsname	H407sp
Heizspannung (Volt)	3,8 - 4
Heizstrom (Ampère)	0,06
Art der Heizung	Direkt
Röhren mit Sockel	→ Informationen zum Sockel: Europa, 4pol. → Liste aller Röhren mit: Europa, 4pol.
Zusätzliche Informationen	Die → RE074n besitzt kleinere Kapazitäten zwischen Anode und Gitter als die Reguläre → RE074. Diese Röhren wurden hauptsächlich in sog. 'Neutralisierten Hochfrequenzverstärkern' eingesetzt - Daher kommt auch der Namenszusatz 'Neutro'
Letzte Änderung	14.11.2023 12:50:01

🔎 Beschreibung der Systeme für die Röhre: RE074n

	System 1
Kathode	1
Gitter 1	4
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	2
Anode 2
Leuchtschirm
Heizung	1, 3
Abschirmung
Funktion	→ Audion

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

🔎 Sockelschaltung der RE074n

Bildquelle: Telefunken Datenblatt

🔎 Datenblätter zur Röhre: RE074n
Anwendung RE074 Telefunken Version 2 [www.tubedata.info].pdf (107 kB)
Anwendung RE074 Telefunken.pdf (606 kB)
Anwendung RE074d Telefunken Version 1 [www.tubedata.info].pdf (114 kB)
Anwendung RE074d Telefunken Version 2 [www.tubedata.info].pdf (135 kB)
Datenblatt RE074 RE074n Telefunken Version 2 [www.tubedata.info].pdf (43 kB)
Datenblatt RE074 RE074n Telefunken.pdf (1200 kB)
Datenblatt RE074 RE074t Telefunken.pdf (225 kB)
Pruefkarte RE074 - Neuberger RPM370 Roehrenmessgeraet.pdf (221 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
