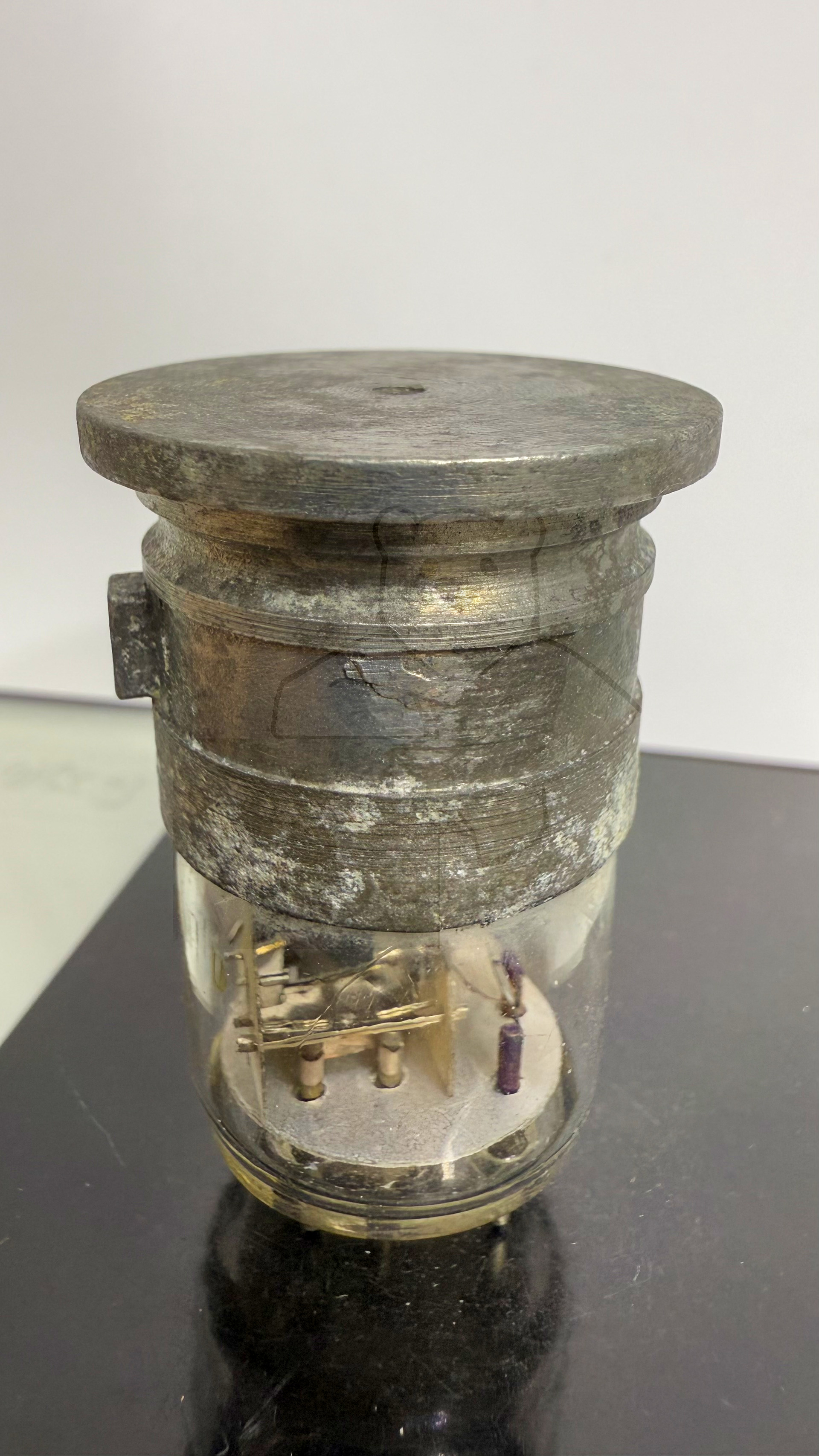

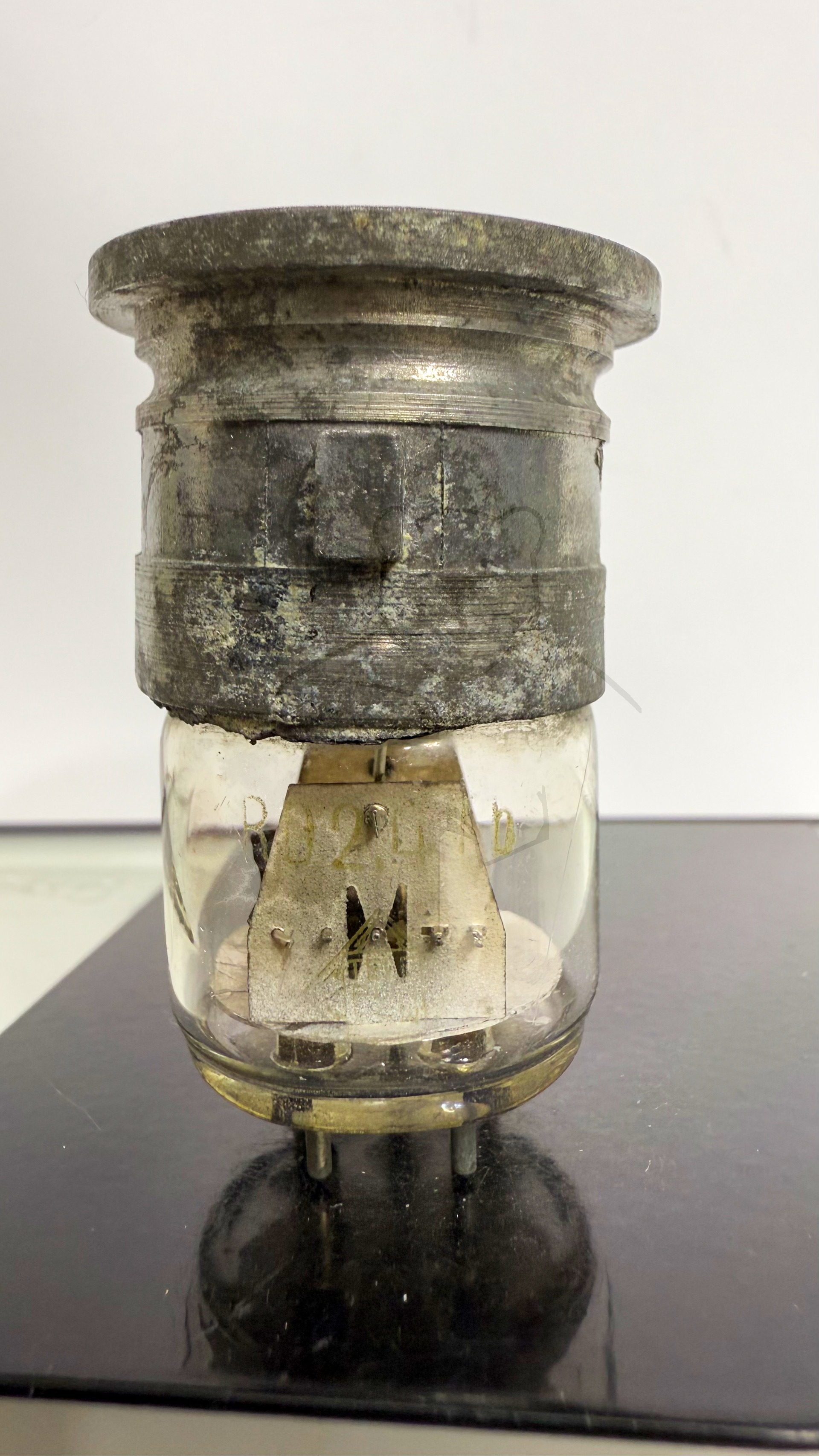

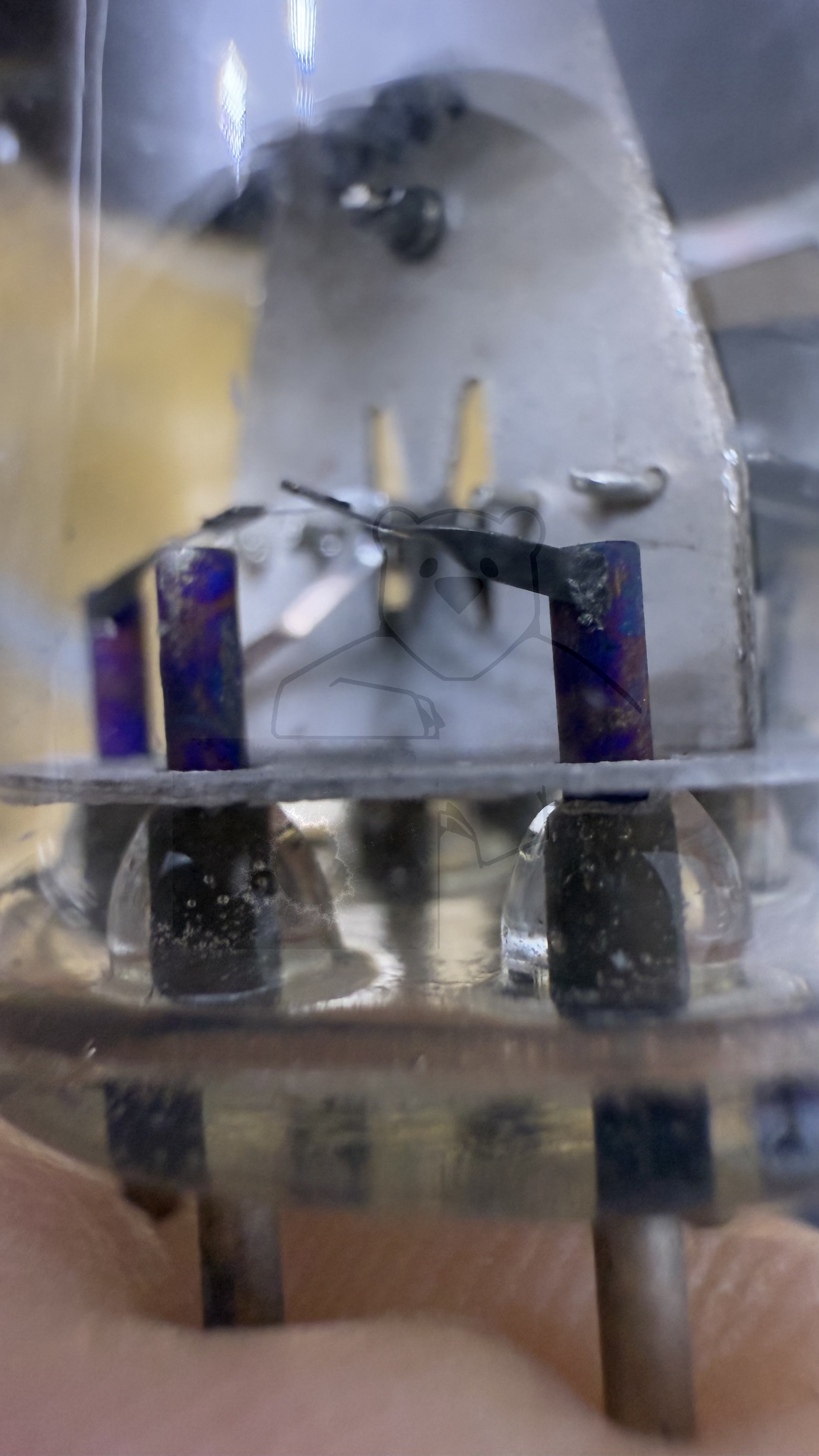

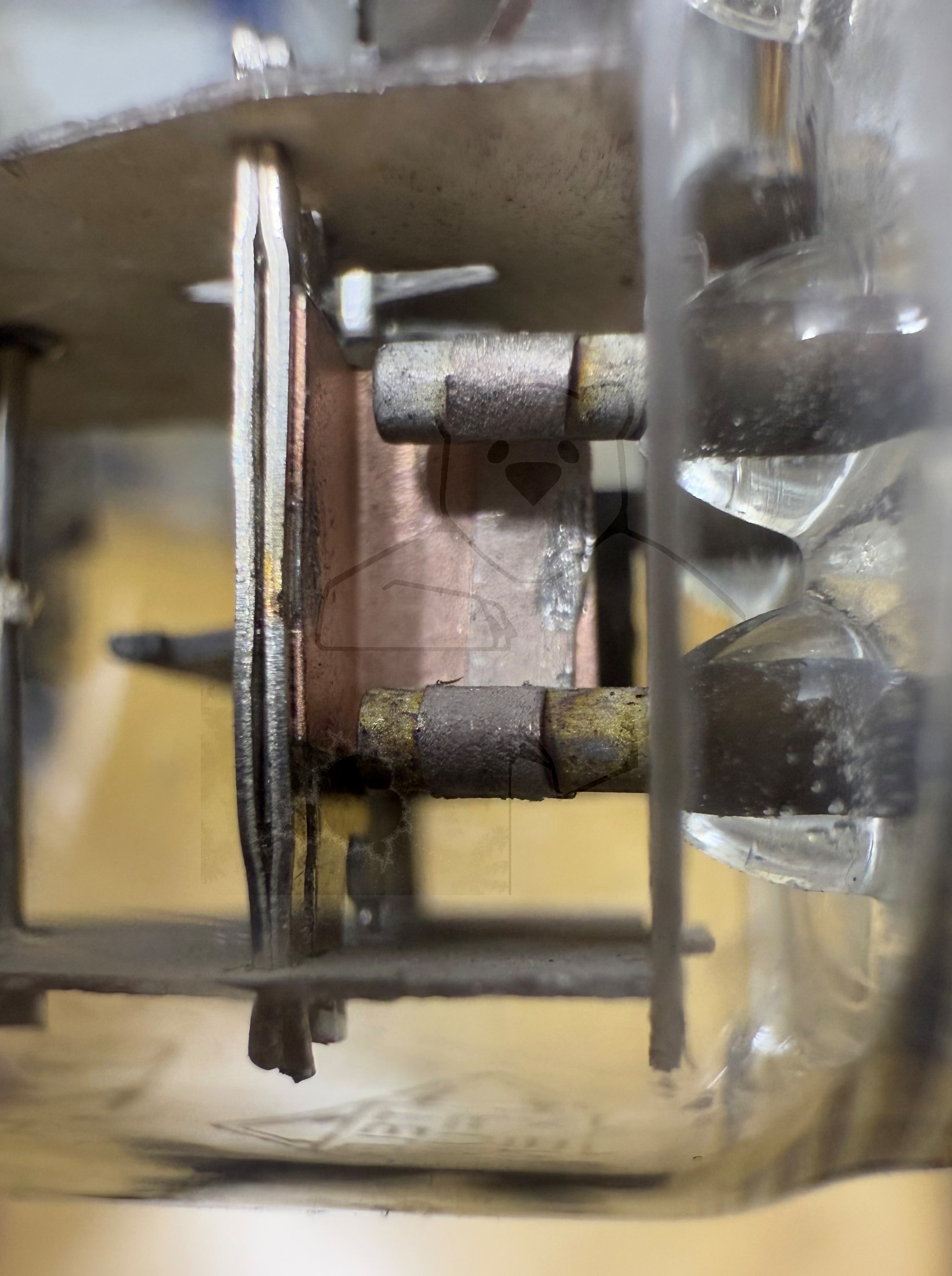

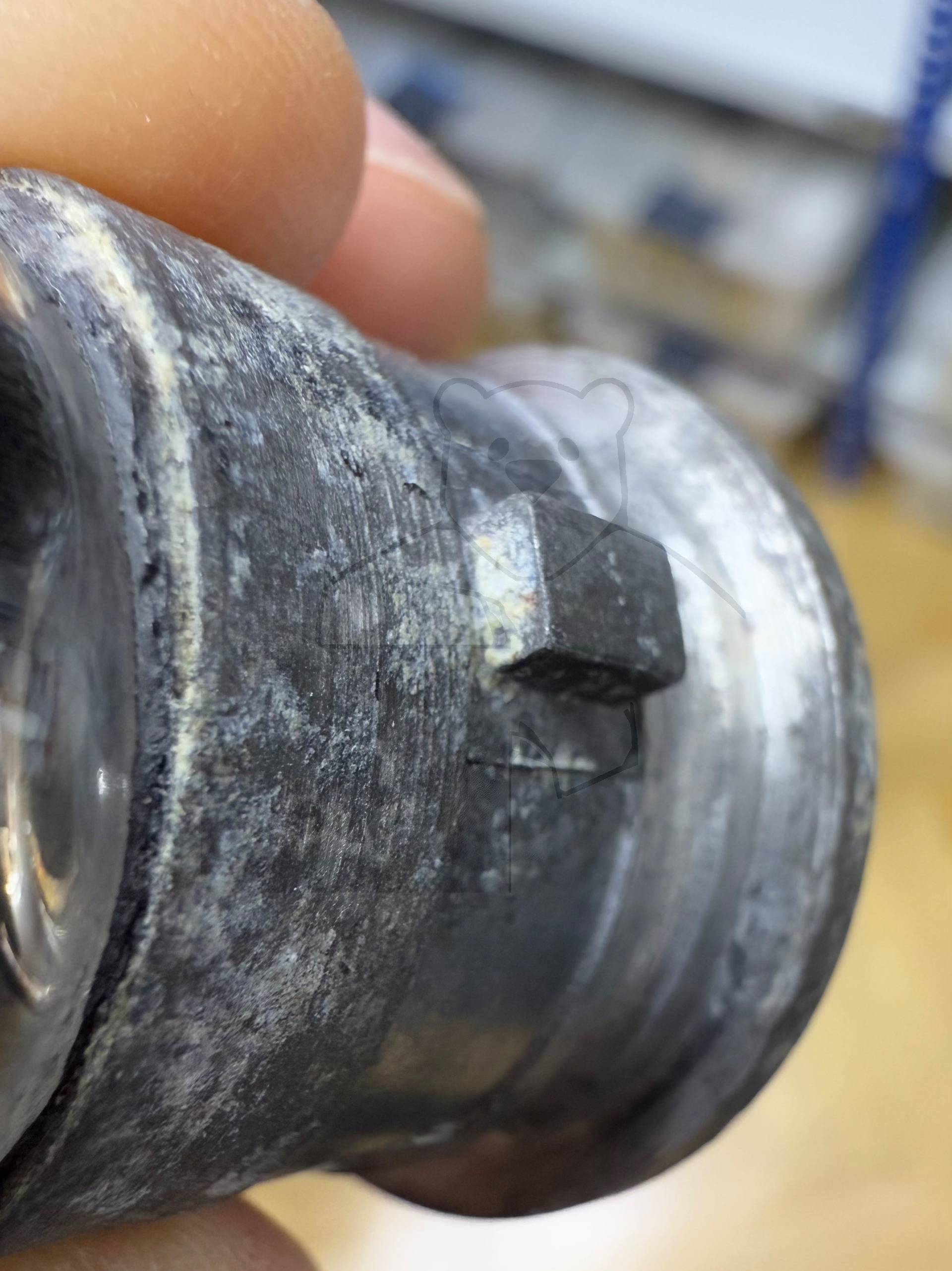

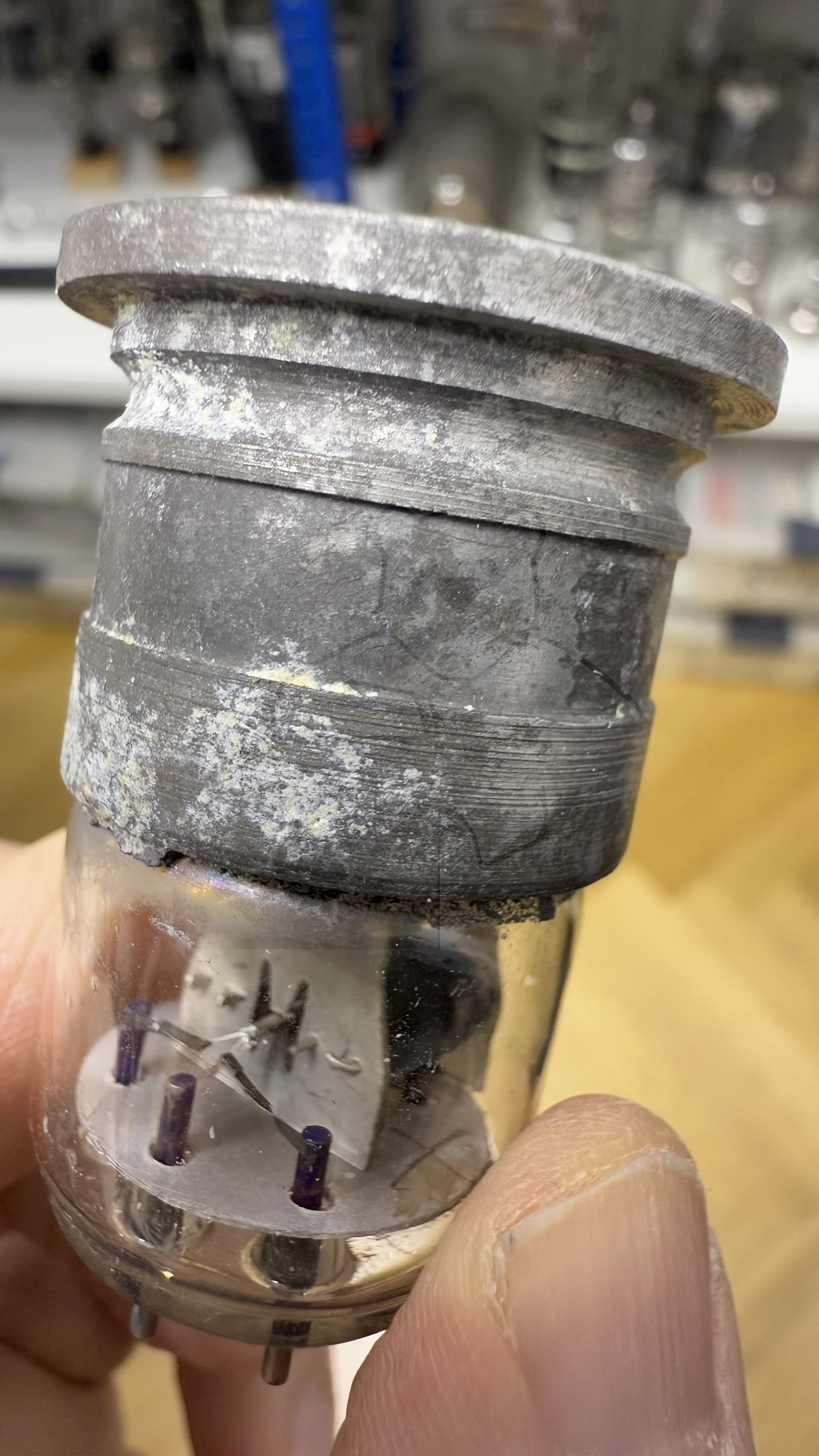

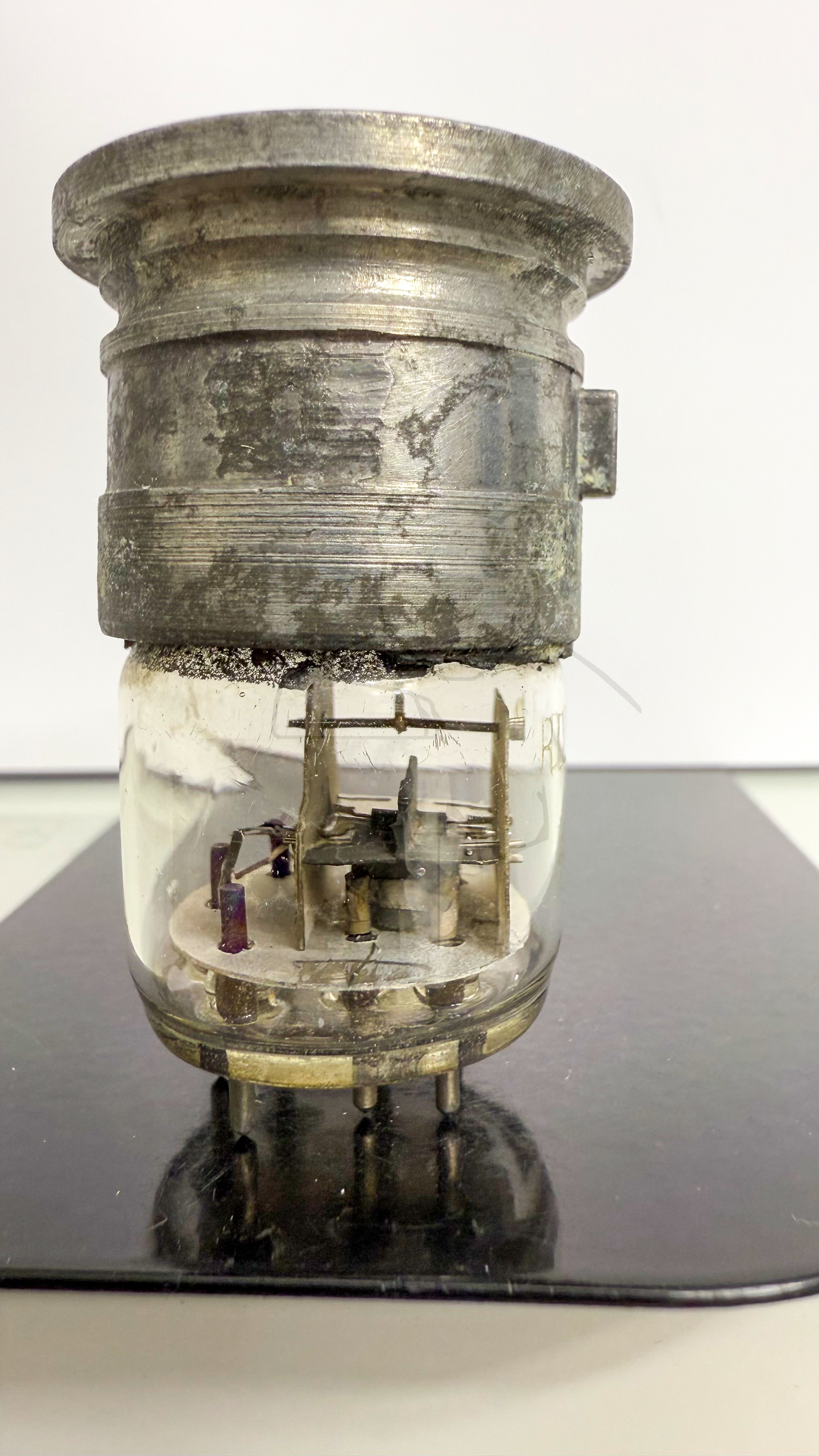

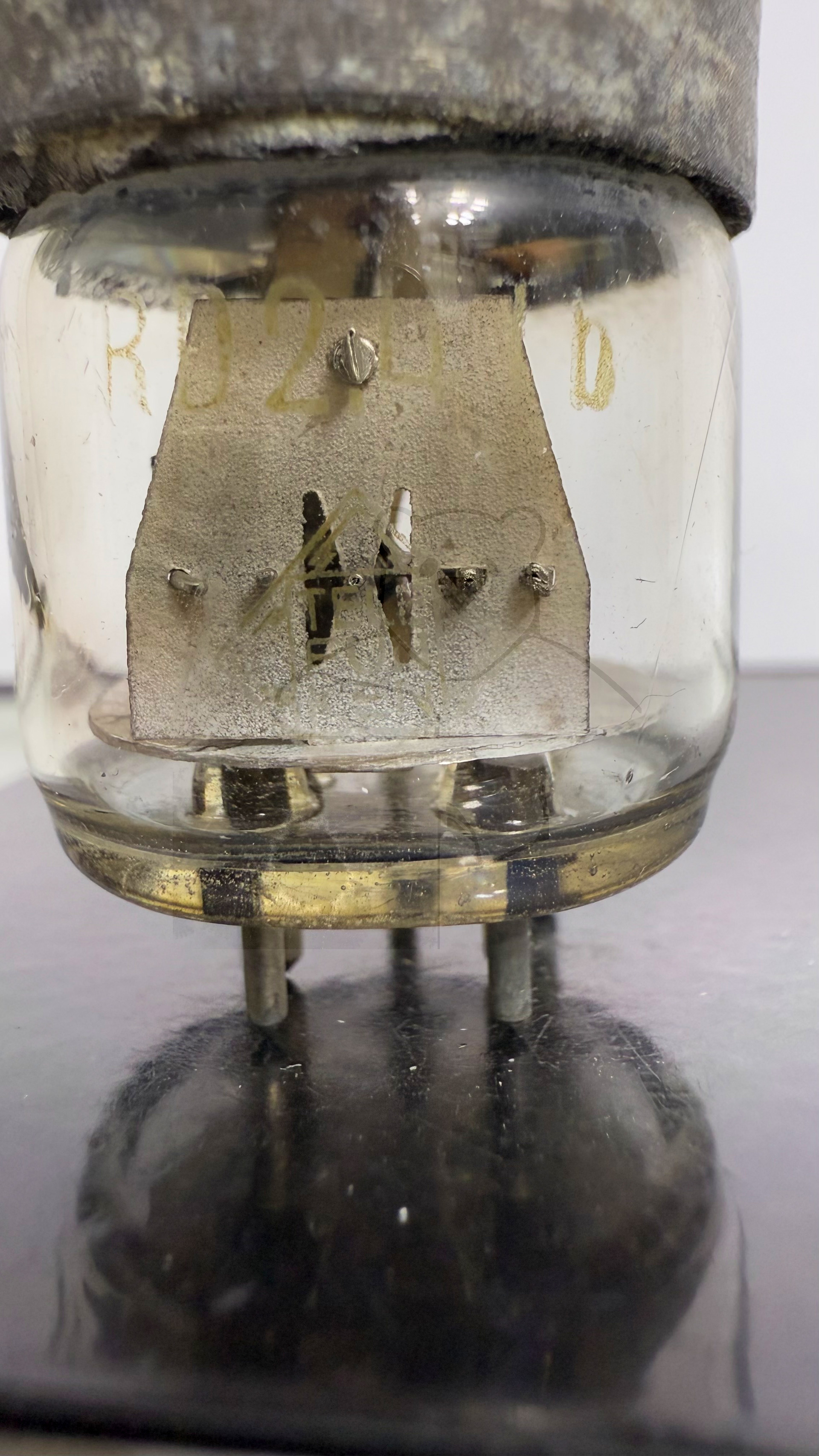

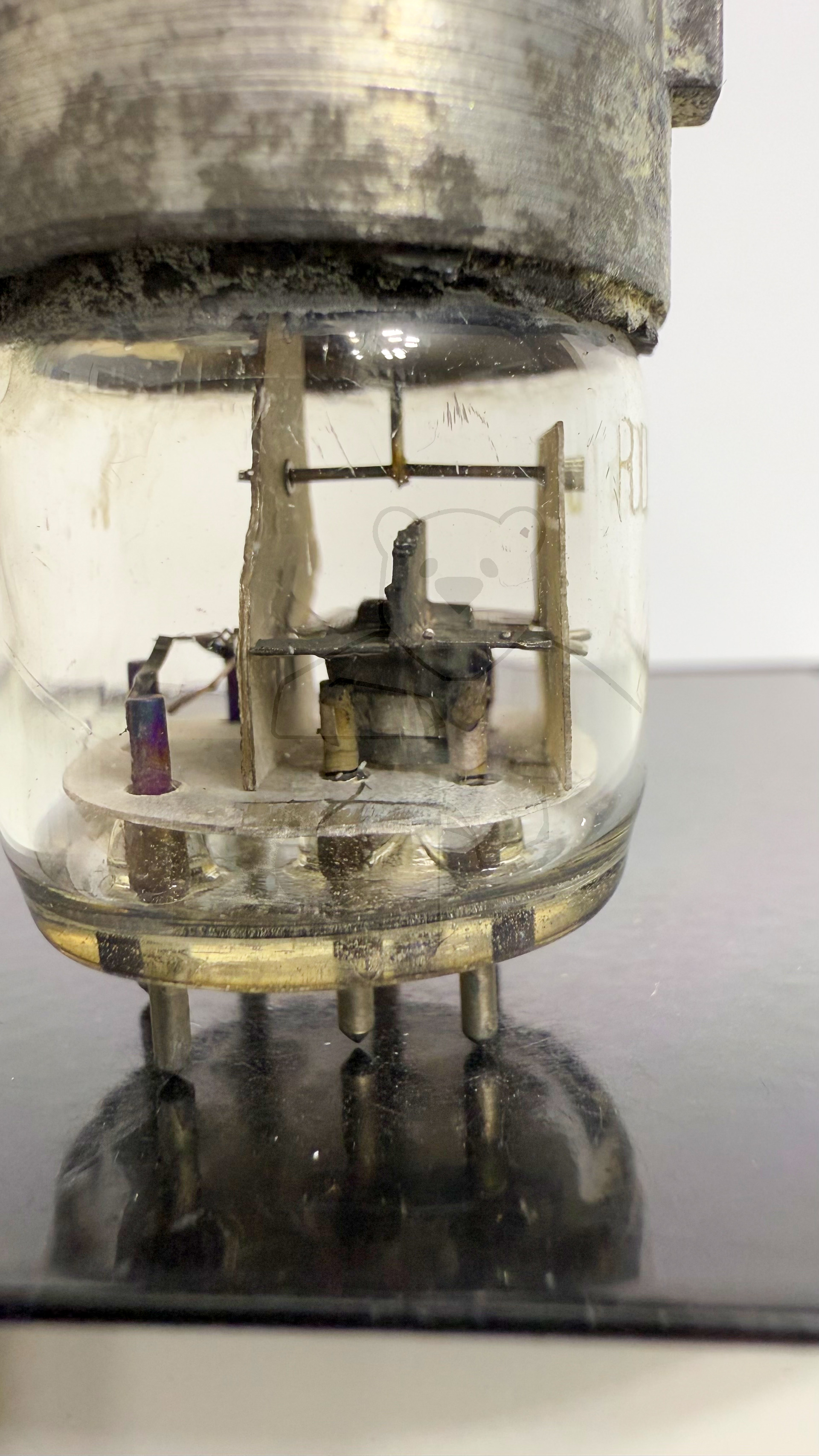

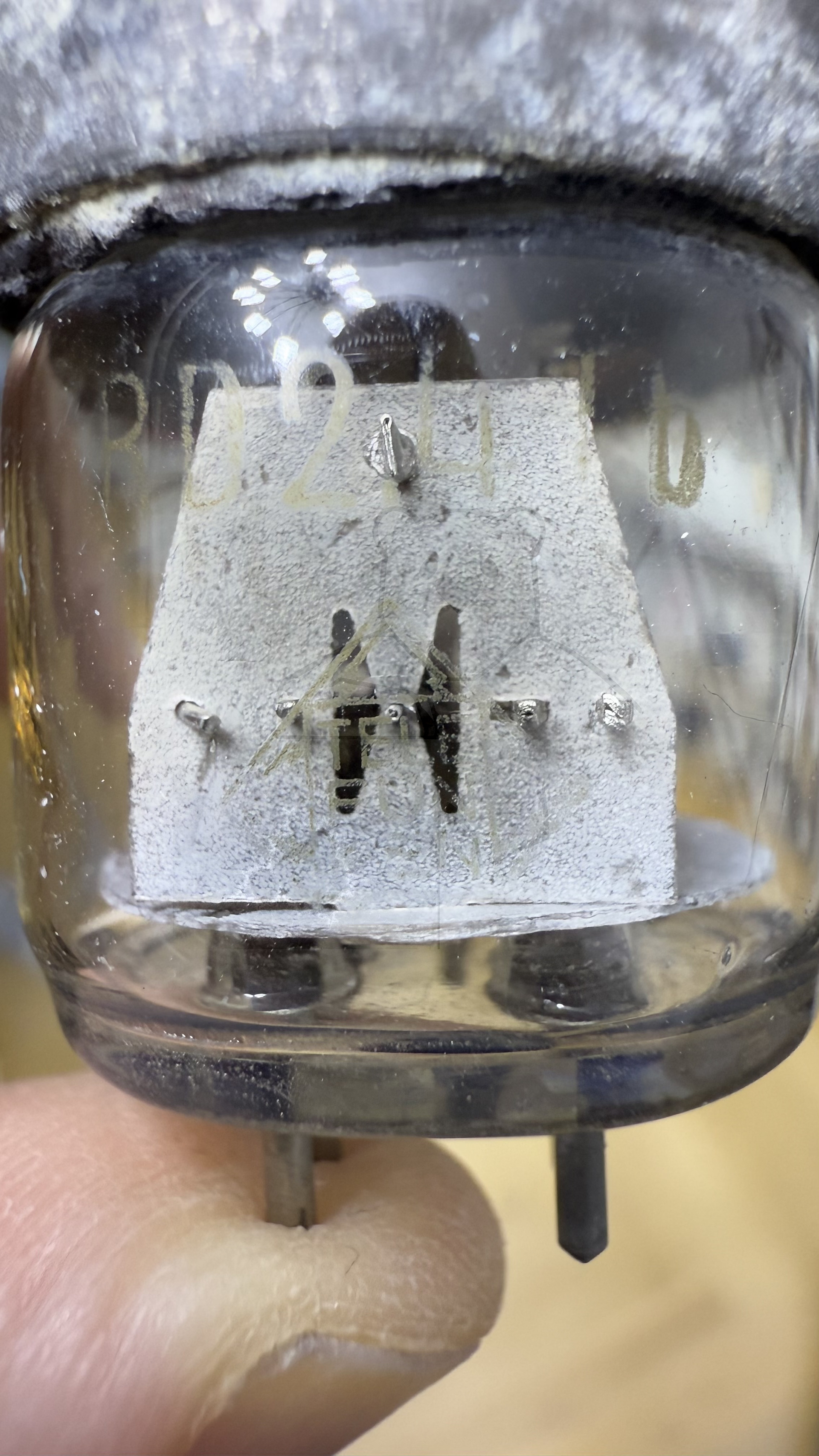

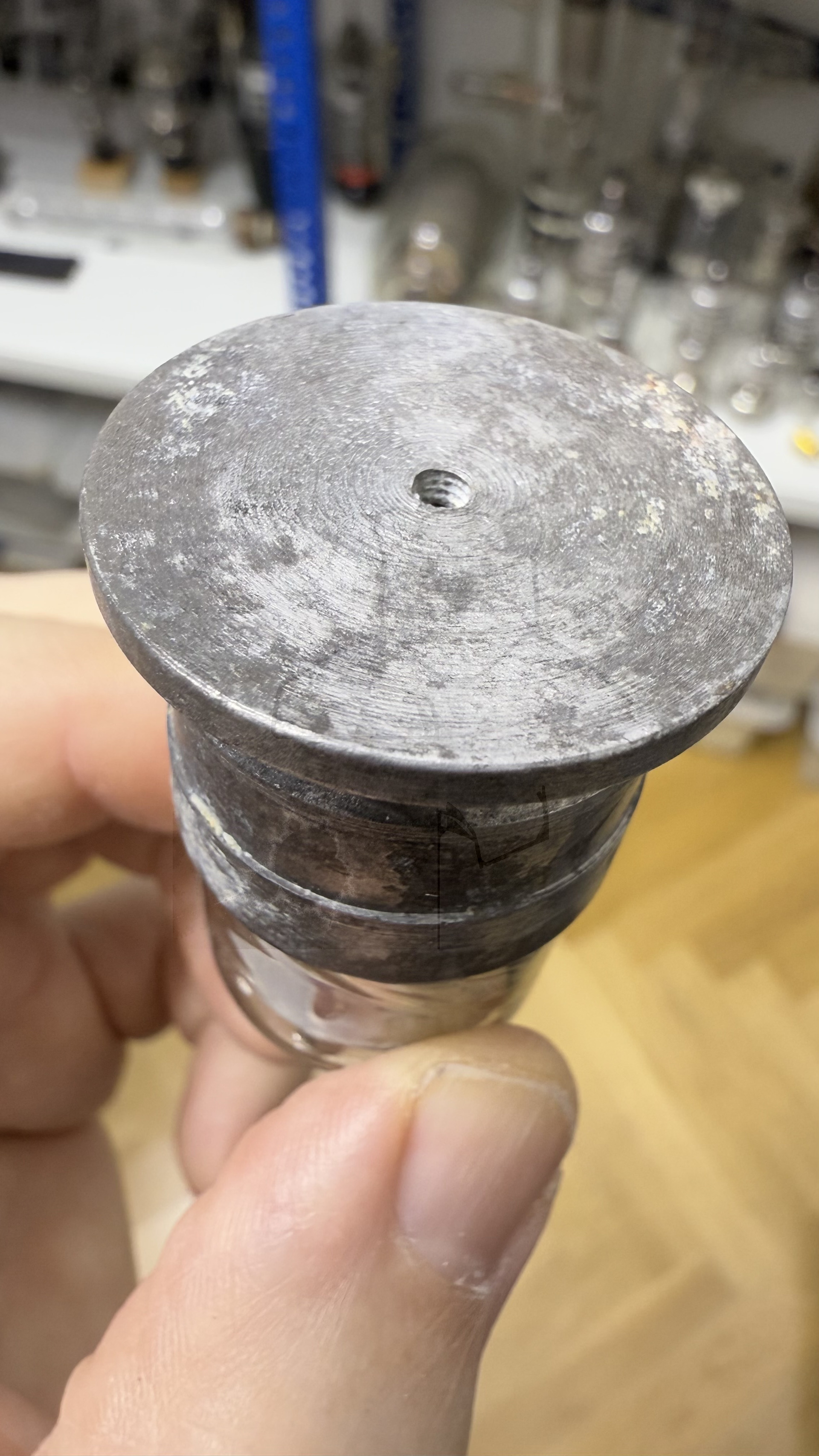

Daten und Bilder der Röhre: RD2,4Tb

🔎 Beschreibung der Röhre: RD2,4Tb

Name	RD2,4Tb
Vergleichsname
Heizspannung (Volt)	2,4
Heizstrom (Ampère)	0,4
Art der Heizung	Indirekt

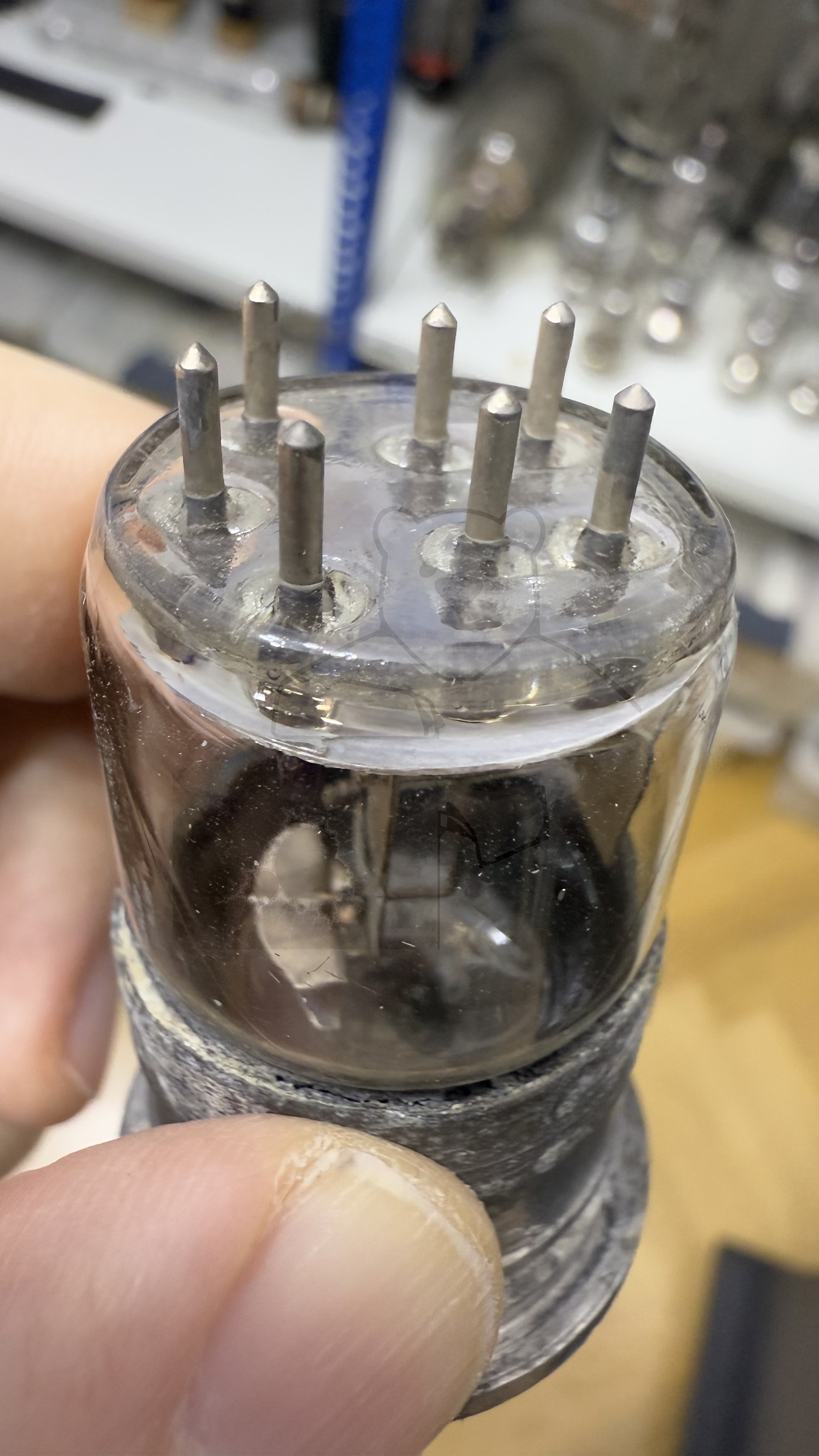

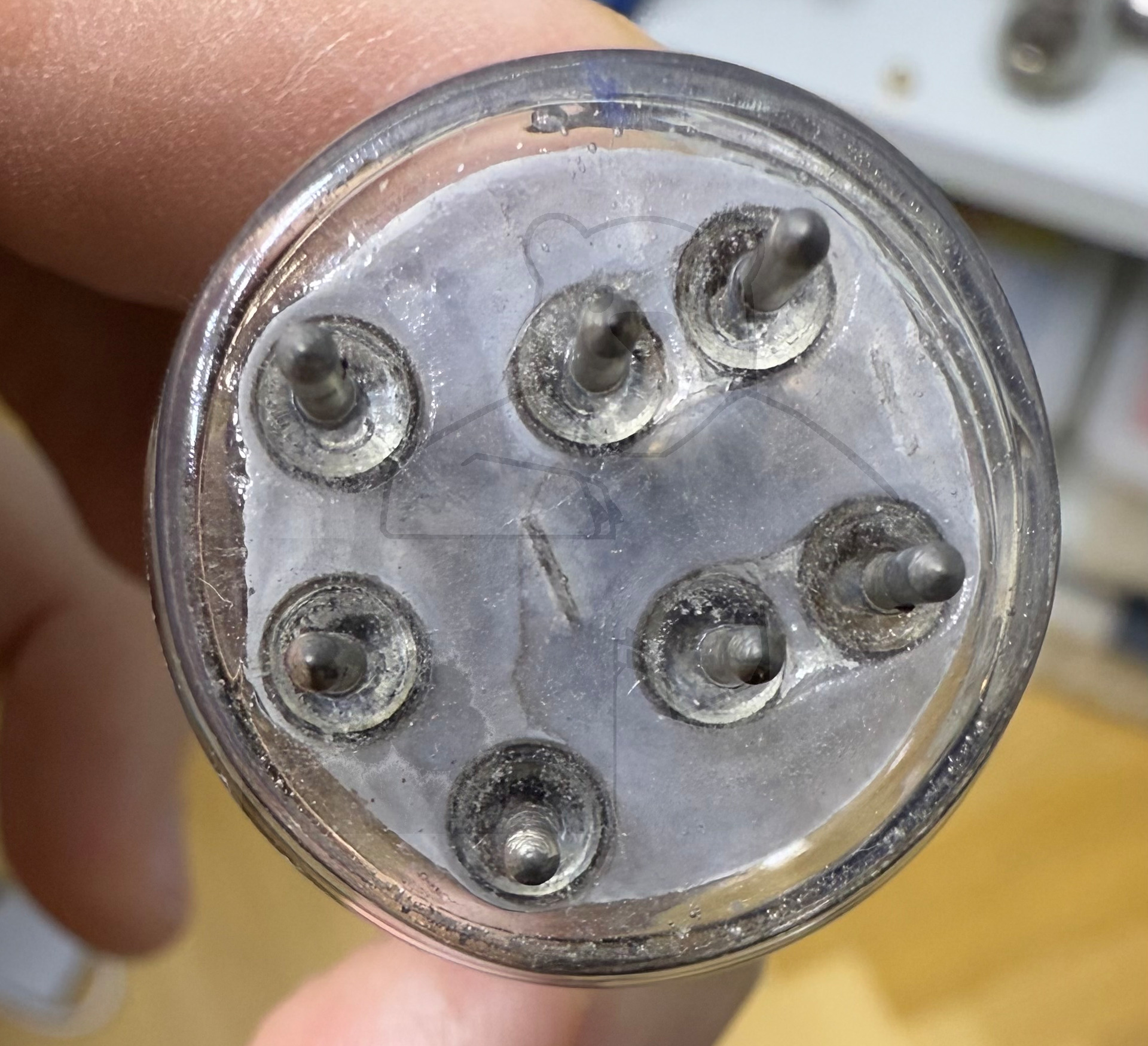

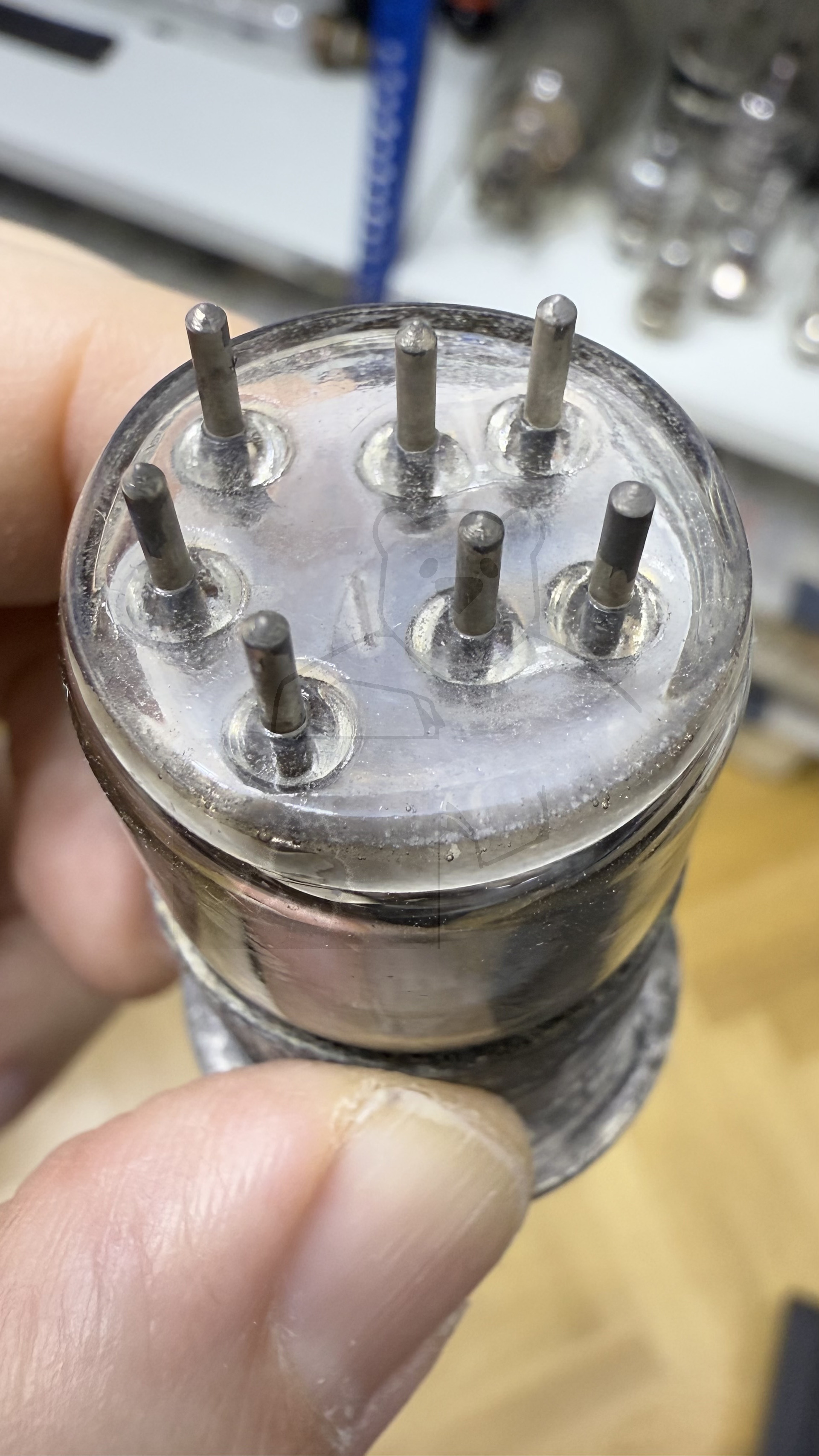

Röhren mit Sockel	Spezialsockel, Deutsche Wehrmacht → Liste aller Röhren mit: Spezialsockel, Deutsche Wehrmacht
Zusätzliche Informationen
Letzte Änderung	05.09.2015 21:31:54

🔎 Beschreibung der Systeme für die Röhre: RD2,4Tb

	System 1
Kathode	k
Gitter 1	g1
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	a
Anode 2
Leuchtschirm
Heizung	f, f
Abschirmung
Funktion	→ Endtriode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.
